BEDIENUNGSANLEITUNG XPG Pylon 750W ADATA
Produktspezifikationen
| PYLON 750 BRONZE | 17 |
| PYLON 650 BRONZE | 19 |
| PYLON 550 BRONZE | 21 |
| PYLON 450 BRONZE | 23 |
| Installation | 25 |
| Sicherheits- und Behördenzulassungen | 26 |
15
HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES NEUEN NETZTEIL DES XPG-PYLON-BRONZE-SERIE
Netzteile der XPG-PYLON-BRONZE-Serie sind auf laullosen Betrieb ausgelept, während Xterne-Leistung gewahrt wird. Sie verfügen über einen 120 mm großen Fluid-Dynamic-Bearing-[FDB] Lüfter mit extrem geringen U/min und einer Lüftersteuerung, die laullosom, effizienten Betrieb gewährloistet. Gemaß 80 PLUS BRONZE bewertete Effizienz gewährloistet einen kostengünstigen Betrieb und ein fester Kabelsalz bietet Nutzerkomfort mit angemassener Länge und Anschlussquantität. XPG nutzt bei allen Geräten ausschließlich sehr hochwortige japanische Hauptkondensatoren, die 105 °C standhalten. Sie sind kostengünstig und eine großartige Wahl für jeden leistungsfähigen PC.
SICHERHEIT UND SCHUTZ
Die Hauptausgabe wird unterbrochen, sobald ein Schutz auslöst. Die Stromausgabe kann durch Aus- und Wiedereinschalten der Gleichspannungsfernbedienung oder Netzstromversorgung zurückgesetzt werden. Die Ausgabe von +5 Vsh ist auf automatische Wiederherstellung bei Beseitigung des Fehlerzustands eingestellt.
INTEGRIERTE SCHUTZBESCHALTUNG
Überstromschutz:
XPG hat die Intel-Netzteil-Designanleitung mit 110 bis 140 % des gesamten Stroms an allen Schienen mit +12 V, +5 V und +3,3 V befolgt. Daher ist der Überstromschutz von XPG PYLON effektiver.
Überspannungsschutz:
Überspannungsschutz an den Ausgangsschienen mit +12 V, +5 V und +3,3 V ist zur Einhaltung der aktuellsten Intel-ATX-Netzteil-Designanleitung erforderlich. Überspannungsschutz schaltet das Netzteil ab, wenn die Gleichspannungsausgabe ein vom Netzteilhersteller festgelagtes Niveau Überschreitet. Windestens erforderliche Spannungsniveaus für Konformität: Schlone +12 V bei max. 15,6 V, Schlone +5 V bei max. 7,0 V, Schlone +3,3 V bei max. 4,5 V.
Überlastungsschutz:
XPG hat die Intel-ATX-Netzteil-Designanleitung mit 110 bis 150 % gesamte Netzteilleistung befolgt.
Überhitzungsschutz:
Überhitzungsschutz stellt sicher, dass sich das Netzteil abschaltet, sobald die Temperatur im Netzteil einen festgelegten Punkt erreicht. Dies geschieht üblichenweise durch eine interne Stromüberlastung oder einen defekten Lüller.
Lastfreier Betrieb:
XPG hat die Intel-ATX-Netzteil-Designanleitung mit einer minimalen Last von 0 A befolgt, um den Ruhezustand von Intel Haswell C5/C7 zu unterstützen.
Kurzschlussschutz:
Kurzschlussschutz ist als Ausgangsimpedanz von weniger als 0,1 Ohm definiert. Unter anderem gewährleistet Kurzschlussschutz eine Abschaltung des Netzeits, falls bei den Schienen +12 V, +5 V und +3,3 V aus irgendeinem Grund oder mit irgendeiner anderen Schlene ein Kurzschluss auftritt. Zudem gewährleistet er, dass ihre PC-Komponenten bei einem Kurzschluss im System keinen Schaden nehmen.
XPG-Nelzleile haben vollständige Schulzbeschaltung, damit Ihre leuren Komponenten unter allen Umständen keinem Risiko ausgesetzt worden.
16
PYLON 750 BRONZE Gleierspannungskalauflistung
Lieferumfang ist wie folgt:
* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4
Technische Daten und Sicherheitshinweise
| Modelnummer | PYLON750R0X2C | ||||
| Wechselspannungseingang | 100-240V 10-5A 50-50Hz | ||||
| Geldspannungsausgang | +5V | +3.3V | +2.7V | -12V | +9.5V |
| Ausgangsstrom | 20A | 20A | 62,5A | 0,3A | 2,5A |
| Ausgangsleistung | 120W | 750W | 3.5W | 12.5W | |
| Kontinuierliche Leistung gesamt | 750W | ||||
| Abmessungen B x L x H | 150 x 140 kJ/mm | ||||

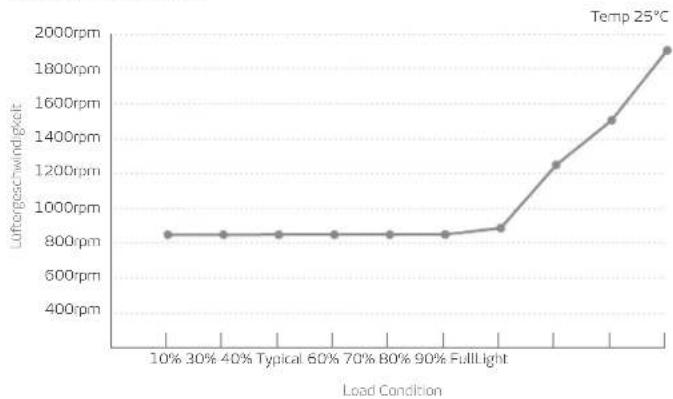

Netzteil-Lüfterkurve
PYLON 650 BRONZE Gleispannu Kinkelauflistung
Lieferumfang ist wie folgt:
* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4
Technische Daten und Sicherheitshinweise
| Modelnummer | PYLONG50NROK2C | ||||
| Wechselspannungseilgang | 100-240V 10-5A 50-600V | ||||
| Gleichspannungsausgang | -15V | +3.3V | +12V | -12V | +9/5B |
| Ausgangsstrom | 20A | 20A | 54A | 0.3A | 2,5A |
| Ausgangsteistung | 110W | 84BW | 3.5W | 12.5W | |
| Kontinuierliche Leistung gesamt | 650W | ||||
| Abmessungen B x L x H | 150 x 140 x 850mm | ||||

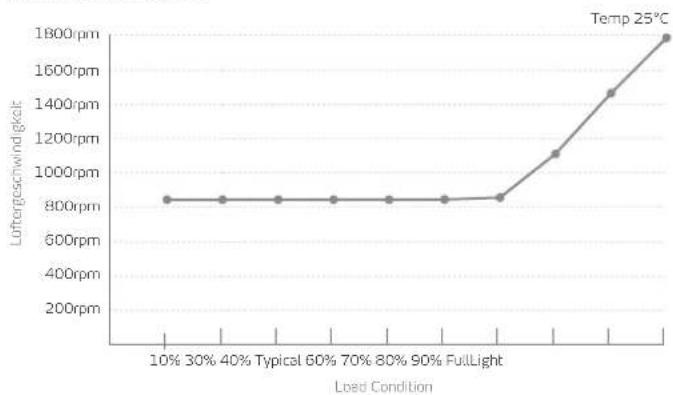

Netzteil-Lüfterkurve
line
| Load Condition | Luftorgeschwindigkeit (rpm) | | -------------- | --------------------------- | | 10% | 800 | | 30% | 800 | | 40% | 800 | | Typical | 800 | | 60% | 800 | | 70% | 800 | | 80% | 800 | | 90% | 800 | | FullLight | 800 | | Temp 25°C | 1700 |19
| Beschreibung Anschluss | Anzahl | ||
| 650mm |  | ATX-Kabel,24-polig x 1 | 1 |
| 650mm |  | ATX-I2-V-Kabel,8-polig x 1ATX-I2-V-Kabel,4 + 4-polig x 1 | 1 |
| 650mm |  | PCI-E-Kabel,8-polig (6 + 2) | 2 |
| 550mm |  | SATA-Kabel,5-poligMolex x1Diskettenlaufwerk-skabel, 4-polig | 1 |
| 550mm |  | SATA-Kabel,5-poligMolex x1 | 2 |
20
PYLON 550 BRONZE Gleispannungskaufauflistung
Lieferumfang ist wie folgt:
* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4
Technische Daten und Sicherheitshinweise
| Modelnummer | PYLONS50PROK2C | ||||
| Wechselspannungseingang | 100-240V 8-4A 50-630W | ||||
| Geldspannungsausgang | +5V | +3.3V | +22V | -12V | +9.5B |
| Ausgangsstrom | 20A | 20A | 45,5A | 0,3A | 2,5A |
| Ausgangsleistung | 110W | 54BW | 3.5W | 12.5W | |
| Kontinuierliche Leistung gesamt | 550W | ||||
| Abmessungen B x L x H | 150 x 140 x 85mm | ||||

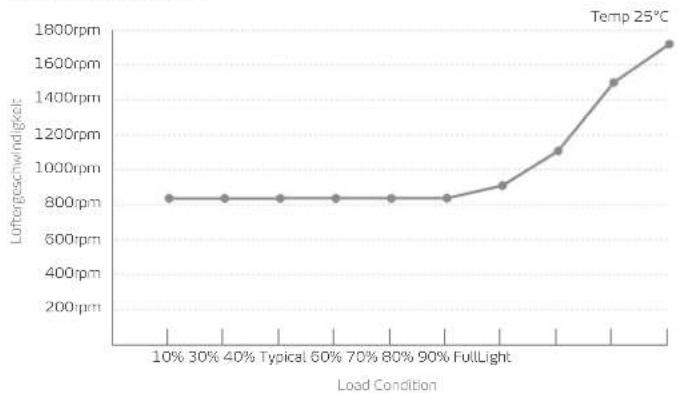

Netzteil-Lüfterkurve
PYLON 450 BRONZE Gleßspannungskabelauflistung
Lieferumfang ist wie folgt:
* XPG-Pylon-Bronze-Netzteil
* Wechselspannungskabel
* Bedienungsanleitung
* Netzteilschraube x 4
Technische Daten und Sicherheitshinweise
| Modelnummer | PYLON450BRONZE | ||||
| Wechselspannungseingang | 100-240V 7A-3.5A 50-60Hz | ||||
| Geldspannungsausgang | +5V | +3.3V | +1.2V | 1.2V | +5V5D |
| Ausgangsstrom | 20A | 20A | 37,5A | 0,3A | 2,5A |
| Ausgangsleistung | 100W | 450W | 3,5W | 12.5W | |
| Kontinuierliche Leistung gesamt | 450W | ||||
| Abmessungen B x L x H | 150 x 140 x 86mm | ||||

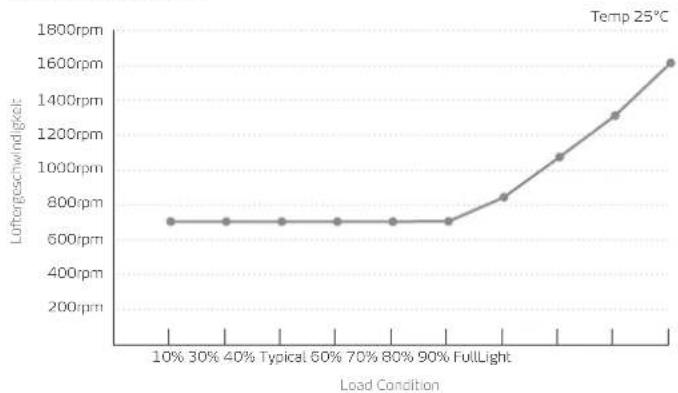

Netzteil-Lüfterkurve
line
| Load Condition | Loftorgeschwindigkeit (rpm) | | -------------- | --------------------------- | | 10% | 700 | | 30% | 700 | | 40% | 700 | | Typical | 700 | | 50% | 700 | | 70% | 700 | | 80% | 700 | | 90% | 700 | | FullLight | 800 | | High | 1000 | | Low | 1200 | | High | 1600 |23
| Beschreibung Anschluss | Anzahl | ||
| 650mm | [30WT] | ATX-Kabel,24-polig x 1 | 1 |
| 650mm | [K024] | ATX-12-V-Kabel,4 + 4-polig x 1 | 1 |
| 550mm |  | PCI-E-Kabel,8-polig (6 + 2) | 1 |
| 550mm |  | SATA-Kabel,5-poligMolex x1Diskettenlaufwerk-skabel, 4-polig | 1 |
| 550mm |  | SATA-Kabel,5-poligMolex x1 | 1 |
24
IHR NEUES PYLON-NETZTEIL INSTALLIEREN
Stellen Sie sicher, dass Ihr System abgeschaltet und getrennt ist, bevor Sie mit der Installation beginnen.
Trennen Sie das Netzkabel von Ihrem alten Netzteil, falls vorhanden.
- Nehmen Sie das Netzteil aus seiner Verpackung.
- Installieren Sie das Netztell mit den vier mitgelieferten Schrauben im Gehäuse.
- Verbinden Sie das 24-polige ATX-Kabel mit dem 24-poligen Stromanschluss des Motherhoards.
- Verbinden Sie das EPS-12V 8 / 4+4-Pin-Kabel mit dem CPU-Stromaschluss.
- Verbinden Sie SATA-Kabel mit allen Geräten, die 4-polige Peripherieanschlüsse nutzen können, z. B. Festplatten, Solid Stake Drives, optische Laufwerke.
- Verbinden Sie den entsprechenden PCI-E-Anschluss entsprechend den Anweisungen der Bedienungsanleitung Ihrer Grafikkarte, falls Ihre Grafikkarte zusätzliche PCI-E-Stromversorgung erfordert.
Bitte beachten Sie, dass das Netzteil einen 6+2-Pin-PCI-E-Anschluss nutzt, der effektiv als einzelner 8-poliger oder 6-poliger PCI-E-Anschluss penutzt werden kann.
Verwenden Sie ihn als 6-poligen PCI-E-Anschluss, indem Sie den 2-poligen Anschlussabschnitt von der Stiftleisle tronnon. - Verbinden Sie den 4-poligen Anschluss von Peripherie/Diskettenlaufwerk für Lüfter, Pumpen, voraltete Komponenten und andere Geräte/Adapter.
B. Verbinden Sie das Netzkabel mit Ihrem Netzteil und einer Steckdose.
Prüfen Sie alle Verbindungen, um sicherzustellen, dass alles richtig angeschlossen ist, drehen Sie dann den Ein-/Ausschalter des Netzteils in die Ein-Position.
PROBLEMLÖSUNG
Falls sich Ihr System nach Installation des Netzteils nicht einschaltet, befolgen Sie die nachstehende Anleitung zur Fehlerbehebung:
- Vorgewissem Sie sich, dass das Notzkabel richtig an Ihren PC angeschlossen ist und Ihre Steckdose funktioniert.
- Prüfen Sie, ob der Ein-/Ausschaller an der Rückblende des Netzteils auf die Position „I“ (eingeschaltet) eingestellt ist.
- Vergewissem Sie sich, dass Stromanschlüsse von MB und CPU richtig am Motherboard angeschlossen sind.
- Falls weiterhin Probleme beim Einschalten Ihres PCs auftreten, wenden Sie sich bitte an ADATAs technischen Support, den Kundendienst oder ihren örtlichen Händler.
GARANTIEDAUER
ADATA Technology Co., Ltd. bietet eine 3-jährige Garantledauer für dieses Produkt, sofern nicht von regionalen Gesetzen und Vorschriften anders verlangt.
GARANTIEBESCHRÄNKUNG
Diese eingeschränkte Garantie deckt nur Reparaturen oder Auswechslungen von durch ADATA Technology Co. Ltd. und seine autorisierten Partner ab.
Bitte beachten Sie, dass ADATA für die Bereitstellung kostenloser Reparaturen verantwortlich ist, mit folgenden Ausnahmen:
- Das Garantieetikett wurde verändert, beschädigt oder fehlt.
- Produktseriennummer stimmt nicht mit unserem ursprünglichen System überein.
- Produkt wurde bei einem unautorisierten Händler erworben.
- Schäden aufgrund von Naturkatastrophen.
- Missbrauch bzw. Verwendung unter Nichtbeachtung der Bedienungsanweisungen.
ONLINE-KUNDENDIENST
Bei häufig gestellten Fragen finden Sie zusätzliche Informationen und Serviceanweisungen auf unserer Produktseite unter www.xpg.com
WICHTIGE SICHERHEITSHINWEISE
- Öffnen Sie NIEMALS das Netzteil, versuchen Sie unter keinen Umständen, das Netzteil zu reparieren. Dies ist aufgrund der hohen Spannung von Komponenten im Inneren extern gefährlich.
- Stecken Sie KEINE Gegenstände in das Lüftergitter oder den Belüftungsbereich des Netzteils.
- Platzieren Sie NICHTS vor dem Luftor oder Belüftungsbereich des Netzteils, das den Luftstrom blockieren oder einschränken könnte.
- VERWENDEN Sie das mit dem Netzteil gelieferte oder bei XPG erworbene Kabel. Verwenden Sie KEINE Drittanbictorkabel oder Vorlängerungskabel mit diesem Gerät.
- Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen, Platzieren Sie das Netzteil nicht an einem Ort, an dem es leucht werden könnte.
- Das Netzteil ist für den Einbau in einem Computer vorgesehen. Es eignet sich nicht für externe Nutzung oder eine Nutzung im Freien.
- Bei Nichteinhaltung der Herstelleranweisungen und/oder Sicherheitshinweise erlöschen Garantien und Gewährleistungen.
