HURRICANE MAG 120 ARGB PWM - Computerlüfter ADATA - Kostenlose Bedienungsanleitung

Produkttyp	Gehäuselüfter
Modell	ADATA HURRICANE MAG 120 ARGB PWM
Abmessungen (B x H x T)	120 x 120 x 25 mm
Gewicht	ca. 200 g (pro Lüfter)
Lagertyp	Rifle-Lager
LED-Beleuchtung	Addressable RGB (5V 3-Pin ARGB)
Anschluss	4-Pin PWM (Lüfter), 3-Pin ARGB (Beleuchtung)
Drehzahlbereich	0–2000 U/min (PWM gesteuert)
Maximaler Luftdurchsatz (Standard)	54,82 CFM ±10%
Maximaler Luftdurchsatz (Umkehr)	49,27 CFM ±10%
Maximaler statischer Druck (Standard)	2,74 mmH₂O
Maximaler statischer Druck (Umkehr)	3,29 mmH₂O
Geräuschpegel (Standard)	23,36 dBA
Geräuschpegel (Umkehr)	31,36 dBA
Nennspannung Lüfter	12 V DC
Nennspannung LED	5 V DC
Leistungsaufnahme	1,56–2,4 W
Schutzfunktion	Auto-Neustart bei Blockierung
Lebensdauer (MTTF)	160.000 Stunden bei 40°C
Besondere Merkmale	Magnetische Verbindung, Daisy-Chain, mit Controller, umkehrbare Lüfterrichtung
Lieferumfang	4 Lüfter, 12 Schrauben 6-32#, 12 Schrauben M3, 16 kurze Schrauben, 1 Fan-to-Fan-Verlängerungskabel, 1 Controller mit Stromkabel
Reinigung	Mit weichem, trockenem Tuch reinigen; keine Flüssigkeiten verwenden
Sicherheitshinweise	Nur mit angegebenen Spannungen betreiben; vor Reinigung vom Netz trennen
Kompatibilität	Mainboard mit ARGB-Header (5V) und PWM-Header (4-Pin) erforderlich

Häufig gestellte Fragen - HURRICANE MAG 120 ARGB PWM ADATA

Wie installiere ich den HURRICANE MAG 120 Lüfter?

Verbinden Sie den ersten Lüfter mit dem Controller. Richten Sie die Stifte aus und drücken Sie den Lüfter fest nach unten. Dann koppeln Sie die magnetischen Steckverbinder der Lüfter. Achten Sie auf korrekte Ausrichtung. Verwenden Sie bei Bedarf das Verlängerungskabel.

Kann ich die RGB-Beleuchtung mit dem Mainboard steuern?

Ja, schließen Sie den 3-Pin-ARGB-Stecker an den ARGB-Header (5V) Ihres Mainboards an. Nutzen Sie dann die RGB-Software des Motherboards (z.B. ASUS Aura Sync, MSI Mystic Light) für Beleuchtungseffekte.

Wie ändere ich die Lüfterrichtung?

Drücken Sie die Taste am Controller. Die LED wechselt von Blau (Standard, gegen Uhrzeigersinn) über Rot (Stopp) zu Grün (Umkehr, im Uhrzeigersinn). Warten Sie einige Sekunden, bis die gewünschte Farbe erscheint.

Kann ich die Drehzahl per PWM steuern?

Ja, der Lüfter hat einen 4-Pin-PWM-Anschluss. Schließen Sie ihn an einen PWM-Header auf dem Mainboard an. Die Drehzahl kann dann über das BIOS oder Lüftersteuerungssoftware geregelt werden.

Wie reinige ich den Lüfter?

Schalten Sie den Computer aus und trennen Sie ihn vom Stromnetz. Entfernen Sie groben Staub mit einem weichen Pinsel oder Druckluft. Wischen Sie die Oberflächen mit einem trockenen, fusselfreien Tuch ab. Verwenden Sie keine Flüssigkeiten.

Was ist die maximale Anzahl Lüfter in einer Kette?

Die maximale Anzahl hängt von der Strombelastbarkeit ab. Pro Controller können Sie mehrere Lüfter verbinden, aber die Gesamtstromaufnahme der LEDs (0,86 A max) und Lüfter (0,2 A pro Lüfter) sollte die Spezifikationen nicht überschreiten. Üblich sind 3-4 Lüfter pro Kette.

Wie schließe ich den Reset-Schalter des Gehäuses an?

Verbinden Sie das Reset-Kabel Ihres Gehäuses mit dem Reset-Header am Controller. Nach dem Anschluss können Sie durch Drücken des Reset-Knopfs die Lüfterrichtung umschalten.

Ist der Lüfter für CPU-Kühler geeignet?

Dieser Lüfter ist hauptsächlich für Gehäusebelüftung ausgelegt. Er kann auch als Radiatorlüfter verwendet werden, aber der statische Druck (max. 2,74-3,29 mmH₂O) ist moderat. Für dichte Radiatoren empfehlen wir spezielle Hochdrucklüfter.

Was tun, wenn der Lüfter nicht startet?

Überprüfen Sie alle Anschlüsse: PWM-Stecker, ARGB-Stecker und die magnetischen Verbindungen. Stellen Sie sicher, dass die Lüfter mit Spannung versorgt werden. Der Lüfter hat einen Auto-Restart-Schutz, aber blockierte Blätter sollten entfernt werden. Testen Sie den Lüfter direkt am Netzteil (12V) über einen Molex-Adapter.

Gibt es eine Garantie auf den Lüfter?

Ja, ADATA gewährt in der Regel eine Garantie von 2 Jahren. Bewahren Sie den Kaufbeleg auf. Die MTTF beträgt 160.000 Stunden bei 40°C. Bei Defekten wenden Sie sich an den Händler oder den ADATA-Support.

BEDIENUNGSANLEITUNG HURRICANE MAG 120 ARGB PWM ADATA

HURRICANE MAG 120

ARGB PWM MAGNETIC FAN

Quick Start Guide

Package Content

	[4YSA]	[XBC7]	0x000
Fan x4	6-32# Screw x12	M3 Screw x12	Short Screw x16	Fan-to Fan Extension Cable X1	Controller with Power Cable x1

Overview

Controller with Power Cable

Fan-to-Fan Extension Cable

HURRICANE MAG 120

ARGB PWM MAGNETIC FAN

Quick Start Guide

Specification

Dimensions	120 x 120 x 25mm
Bearing Type	Rifle Bearing
LED Profiles	Addressable RGB LED
Connector	4-Pin PWM
Lighting Connector	5V 3-pin ARGB
Fan Direction Mode	Standard (Counterclockwise)	Reverse (Clockwise)
Speed (RPM)	2000 RPM	2000 RPM
Maximum Air Flow	54.82 ± 10% CFM	49.27 ± 10% CFM
Maximum Static Pressure	2.74mm-H2O	3.29mm-H2O
Maximum Noise Level	23.36 dBA	31.36 dBA
Fan Rated Voltage	DC 12V
LED Rated Voltage	DC 5V
Operating Voltage	DC 7V~12V ± 5%
Fan Starting Voltage	DC 7V
Fan Rated Current	0.2A (Max)
LED Rated Current	0.86A (Max)
Fan Protection	Auto-Restart
MTTF	160,000 Hours / 40°C

Power Dissipation 1.56-2.4W

HURRICANE MAG 120

ARGB PWM MAGNETIC FAN

Quick Start Guide

Fan Installation

Magnetic fans

1. Connect the first fan in the chain to the fan controller. Align the fan's pin with the connector on the controller, then firmly push the controller up to secure the connection.
2. Link the magnetic connectors of the fans together. Make sure the connectors are oriented correctly.

Technical line drawing of a CPU fan with heatsink and connectors (no text or symbols)

Diagram of two identical air purifiers with fan blades and internal cooling pipes, no text or symbols present.

Interlocking Error Prevention Design

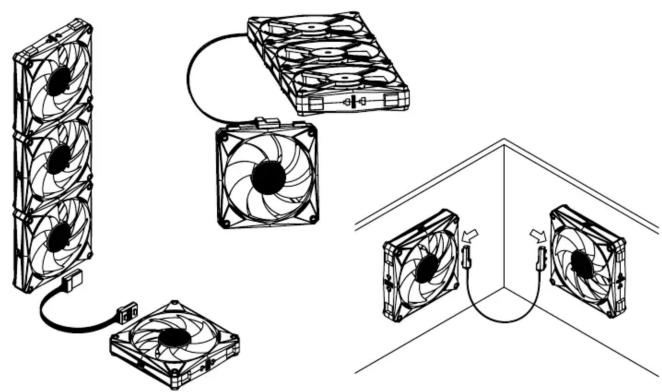

1. With an additional Fan-to-Fan extension cable, you can easily adjust your fan connection to suit any scenarios you want.

Technical line drawing of a multi-chamber HVAC fan assembly with connected cable and socket (no text or symbols)

HURRICANE MAG 120

ARGB PWM MAGNETIC FAN

Quick Start Guide

Cable Connection

1. Connect the 3-Pin ARGB connector to the motherboard's ARGB header.
2. Connect the 4-Pin PWM connector to the motherboard.
3. Connect the case's Reset Switch to the fan's Reset Header for easy controller switch (after connection, you can click the reset button to change fan direction).

Controller

Connect the controller to your fans. Change the fan direction by pressing the switch. Wait a few seconds for the LED indicator to change to the next color.

Switch LED Indicator	Description
Blue Standard (Counterclockwise)
Red Stop
Green Reverse (Clockwise)

限用物質及其化學符號Restricted substance and its chemical symbols
部件名称	铅Pb	汞Hg	镉Cd	六价铬Cr (VI)	多溴联苯PBB	多溴二苯醚PBDE
扇框	○	○	○	○	○	○
扇叶	○	○	○	○	○	○
磁框	○	○	○	○	○	○
马达电子组件	○	○	○	○	○	○
轴承	○	○	○	○	○	○
润滑油	○	○	○	○	○	○
导线	○	○	○	○	○	○
本表格依据SJ/T 11364的规定编制。○:表示该有害物质在该部件所有均质材料中的含量在GB/T 26572规定的限量要求以下。×:表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。(×判定:包括EU RoHS的豁免项目)
