LEGEND 900 - SSD ADATA - Kostenlose Bedienungsanleitung

Produkttyp	Interne Solid-State-Drive (SSD)
Formfaktor	M.2 2280
Schnittstelle	PCIe 4.0 x4, NVMe 1.4
Kapazität	1 TB / 2 TB (je nach Variante)
Sequenzielle Lesegeschwindigkeit	Bis zu 7.500 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 6.800 MB/s
Zufällige Lese-IOPS	Bis zu 780.000
Zufällige Schreib-IOPS	Bis zu 780.000
NAND-Flash-Typ	3D TLC NAND
Controller	Phison PS5018-E18 oder ähnlich
DRAM-Cache	Ja (DDR4)
Stromverbrauch (aktiv)	~6,5 W (typisch)
Stromverbrauch (Leerlauf)	~0,05 W
Betriebstemperatur	0 °C bis 70 °C
Lagertemperatur	-40 °C bis 85 °C
Stoßfestigkeit	1500 G / 0,5 ms
Vibrationsfestigkeit	20 G (10-2000 Hz)
Abmessungen (L x B x H)	80 x 22 x 2,15 mm
Gewicht	ca. 8 g
Geschriebene Terabytes (TBW)	Bis zu 1.480 TB (2-TB-Modell)
Mittlere Betriebsdauer zwischen Ausfällen (MTBF)	2.000.000 Stunden
Garantie	5 Jahre eingeschränkt
Hauptmerkmale	PCIe Gen4-Unterstützung, erweitertes thermisches Drosseln, SLC-Caching, LDPC-ECC

Häufig gestellte Fragen - LEGEND 900 ADATA

Wie installiere ich die ADATA LEGEND 900 SSD?

Setzen Sie die SSD in einen M.2-Steckplatz auf Ihrem Motherboard ein. Stellen Sie sicher, dass der Steckplatz PCIe 4.0 unterstützt, um die volle Leistung zu erzielen. Setzen Sie sie in einem 30-Grad-Winkel ein und befestigen Sie sie mit der Schraube. Installieren Sie bei Bedarf den Treiber (die meisten Systeme erkennen ihn automatisch).

Ist die ADATA LEGEND 900 mit PCIe 3.0-Motherboards kompatibel?

Ja, sie ist abwärtskompatibel mit PCIe 3.0, allerdings sind die Geschwindigkeiten auf maximal PCIe 3.0 x4 (ca. 3.500 MB/s) begrenzt.

Wie hoch ist die erwartete Lebensdauer dieser SSD?

Die Lebensdauer hängt von der Nutzung ab. Das 2-TB-Modell hat einen TBW von 1.480 TB. Bei typischer Nutzung kann es viele Jahre halten. Die MTBF beträgt 2.000.000 Stunden.

Wie kann ich den Zustand meiner ADATA LEGEND 900 überprüfen?

Sie können die SSD ToolBox-Software von ADATA verwenden, um den Laufwerkszustand, die Temperatur und Firmware-Updates zu überwachen. Tools von Drittanbietern wie CrystalDiskInfo funktionieren ebenfalls.

Benötigt die SSD einen Kühlkörper?

Das Laufwerk arbeitet auch ohne einen unter Last gut, aber bei dauerhaften schweren Arbeitslasten (z. B. Videobearbeitung) wird ein Kühlkörper empfohlen, um thermisches Drosseln zu verhindern.

Kann ich diese SSD für eine PS5 verwenden?

Ja, die LEGEND 900 ist mit der PS5 kompatibel, da sie PCIe 4.0 unterstützt und Sonys Geschwindigkeitsanforderungen (7.500 MB/s lesen) erfüllt. Stellen Sie sicher, dass das Laufwerk genau den Formfaktor 2280 hat.

Wie aktiviere ich TRIM auf meinem System?

TRIM ist auf modernen Windows (10/11) und macOS automatisch aktiviert. Überprüfen können Sie es, indem Sie 'fsutil behavior query DisableDeleteNotify' in der Eingabeaufforderung ausführen. Ein Wert von 0 bedeutet, dass TRIM aktiv ist.

Was soll ich tun, wenn das Laufwerk nicht erkannt wird?

Überprüfen Sie, ob das Laufwerk richtig im M.2-Steckplatz sitzt. Stellen Sie sicher, dass das BIOS auf UEFI und nicht auf Legacy eingestellt ist. Aktualisieren Sie das Motherboard-BIOS und die Chipsatztreiber. Wird es immer noch nicht erkannt, versuchen Sie einen anderen Steckplatz.

Kann ich mein vorhandenes Laufwerk auf die LEGEND 900 klonen?

Ja, Sie können Klonsoftware wie Acronis True Image (kostenlos bei einigen ADATA-Laufwerken) oder Macrium Reflect verwenden. Stellen Sie sicher, dass das Ziellaufwerk größer oder gleich der Größe der Quelldaten ist.

Wie reinige und pflege ich die SSD?

Keine physische Reinigung erforderlich. Bewahren Sie das Laufwerk in einer trockenen, kühlen Umgebung auf. Vermeiden Sie elektrostatische Entladungen bei der Handhabung. Aktualisieren Sie regelmäßig die Firmware über die SSD ToolBox.

BEDIENUNGSANLEITUNG LEGEND 900 ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

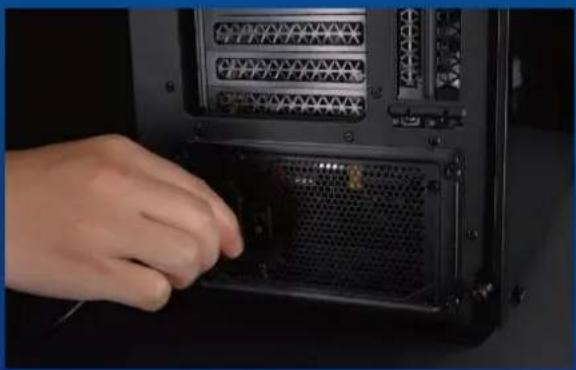

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterinformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

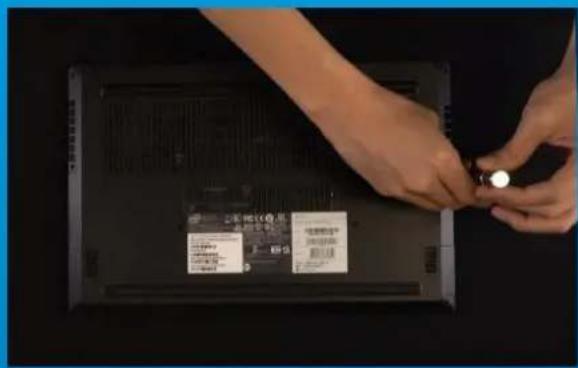

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

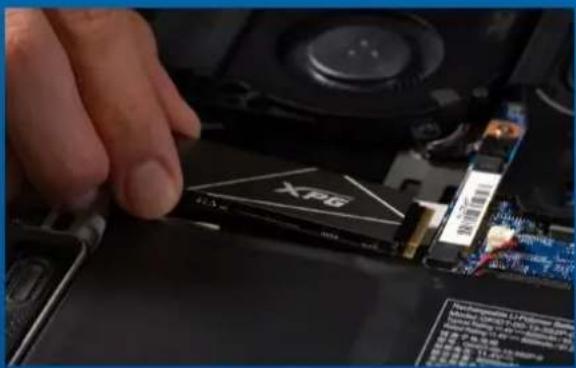

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

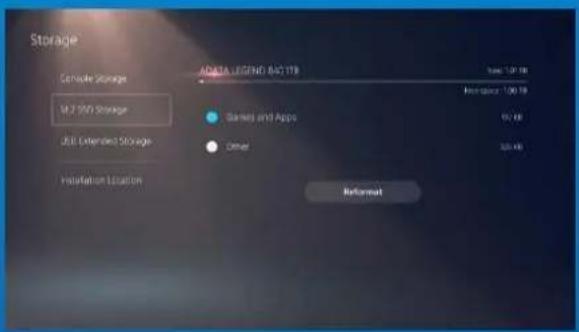

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
