MANUAL DE USUARIO XPG Pylon 750W ADATA
Especificaciones del producto
| PYLON 750 BRONZE | 41 |
| PYLON 650 BRONZE | 43 |
| PYLON 550 BRONZE | 45 |
| PYLON 450 BRONZE | 47 |
| Instalación | 49 |
| Seguridad y aprobaciones de organismos | 50 |
ENHORABUENA POR LA COMPRA DE SU NUEVA UNIDAD DE FUENTE DE ALIMENTACIÓN SERIE XPG PYLON BRONZE
Las fuentes de alimentación de la serie XPG PYLON BRONZE se han creado para un funcionamiento silencioso, mantenienda al mismo tiempo un rendimiento de potencia Xtreme. Cuenta con un ventilador de rodamiento de fluido dinámico (FDB) de 120 mm que funcione con un valor de t.p.m. extremadamente bajo y tiene un diseño de circuito de control del ventilador que permite una operación silenciosa y eficiente. La eficiencia nominal 80 PLUS BRONZE garantiza una operación de bajo costo y el juego de cables fijos proporcione corrididad al usuario con una longitud y cantidad de conectores rayonetales. XPG solamente utiliza condensadores japoneses principales de 105 °C de muy alta calidad en todas las unidades y es una excelente opción para cuauclor equipo de alto rendimiento que tenga en cuenta el presupuesto.
SEGURIDAD Y PROTECCIÓN
Las salidas principales se bloquearán cuando se active cada protección. La salida principal se puede restablecer encendiendo y apagando el mando a distancia de CC o la alimentación de CA. La salida de +5 Vsb se establece en recuperación automática cuando se elimina la condición de error.
CIRCUITOS CON PROTECCIÓN INTEGRADA
Protección contra exceso de corriente:
XPG ha seguido la guía de diseño de fuentos de alimentación Intel con un 110% - 140% de la corriente total en todas las barras de +12 V y +5 V y +3,3 V. Por lo tanto, la función de protección contra exreso de corriente de XPG PYLON es más efectiva.
Protección contra exceso de tensión:
Se requiere protección contra subcidas de tensión en las barras de salida de +12 VCC, +5 VCC a +3,3 VCC para cumplir la guía de diseño de fuentes de alimentación Intel ATX más reciente. La protección contra subcidas de tensión apaga la fuente de alimentación en caso de que las salidas de CC superon un nivel establecido, determinado por el fabricante de dicha fuente. Los niveles mínimos de tensión requeridos para el cumplimiento son barra de +12 V con 15,6 V de máximo, barra de +5 V con 7,0 V de máximo y barra de +3,3 V con 4,5 V de máximo.
Protección contra exceso de potencia:
XPG ha seguido la guía de diseño de fuentes de alimentación Intel ATX con un 110% - 150% de la potencia total de la fuente de alimentación.
Protección contra sobrecalentamientos:
La protección contra sobrecalentamientos garantiza que la fuente de alimentación se apagerá cuando la temperatura interna de la misma alcance un punto establecido. Esto es generalmente el resultado de una sobrecarga de corriente interna o un ventilador defectucso.
Operación sin carga:
XPG ha seguido la guía de diseño de fuentes de alimentación Intel ATX con una carga mínima de 0 A para admitir la función de modo de suspensión Intel Haswell C6/C7.
Protección contra cortocircuitos:
La protección contra cortocircuitos se define como cualquier impedancia de salida de menos de 0,1 ohmis. Entre otras cosas, la protección contra cortocircuitos garantiza que la fuente de alimentación se apague en caso de que las barres de +12 V, +5 V y +3,3 V se cortocircuiten a cualquier tierra o a cualquier otra barra. También garantiza que no se produzcan deños en los componentes de su PC si hay algún cortocircuito dentro del sistema.
Las fuentes de alimentación XPG tienen circullos de protección total a incorporados para mantener seguros los costosos componentes bajo cualquier circunstancia.
El contenido del paquete es el siguiente:
* Unidad de fuente de alimentación XPG Pylon Bronze
* Cable de alimentación de CA
* Manual del usuario
* Tornillo para la fuente de alimentación x 4
Etiqueta de especificaciones e instrucciones de seguridad
| Número de modelo | PYLON750BRONZE | ||||
| Entrado de CA | 100-240V 10-5A 50-60Hz | ||||
| Salida de CC | +5V | +3,3V | +12V | -12V | +5V5D |
| Corriente de salida | 20A | 20A | 62,5A | 0,3A | 2,5A |
| Potencia de salida | 120W | 750W | 3,6W | 12,5W | |
| Potencia continua total | 750W | ||||
| Dimensiones AN x LA x AL | 150 x 140 x 86mm | ||||

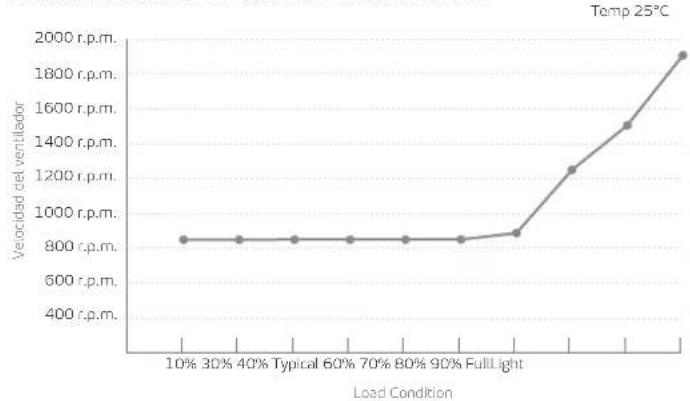

Curva del ventilador de la fuente de alimentación
line
| Load Condition | Velocidad del ventilador (r.p.m.) | | -------------- | --------------------------------- | | 10% | 850 | | 30% | 850 | | 40% | 850 | | Typical | 850 | | 60% | 850 | | 70% | 850 | | 80% | 850 | | 90% | 850 | | Full Light | 875 | | Full Light | 1250 | | Full Light | 1500 | | Full Light | 1900 |41
| Descripción Conector | Cdad. | ||
| 650mm | [G2TW] | Cable ATX de 24 contactos x 1 | 1 |
| 650mm |  | Cable ATX de 12 V y 8 contactos x 1Cable ATX de 12 V y 4+4 contactos x 1 | 1 |
| 650mm |  | Cable PCI e de 8 contactos (6+2) | 2 |
| 550mm |  | Cable SATA de 5 contactosMolex xlCable para disquete (4 contactos) | 1 |
| 550mm | [SATJ]  | Cable SATA de 5 contactosMolex xl | 2 |
42
PYLON 650 BRONZE List Cable Cable
El contenido del paquete es el siguiente:
* Unidad de fuente de alimentación XPG Pylon Bronze
* Cable de alimentación de CA
* Manual del usuario
* Tornillo para la fuente de alimentación x 4
Etiqueta de especificaciones e instrucciones de seguridad
| Número de modelo | PYLON560BRONZE | ||||
| Entrado de CA | 100-240V 10-5A 50-60Hz | ||||
| Salida de CC | +5V | +3.3V | +12V | -12V | +5V5D |
| Corriente de salida | 20A | 20A | 54A | 0.3A | 2,5A |
| Potencia de salida | 110W | 648W | 3.6W | 12.5W | |
| Potencia continua total | 650W | ||||
| Dimensiones AN x LA x AL | 150 x 140 x 86mm | ||||

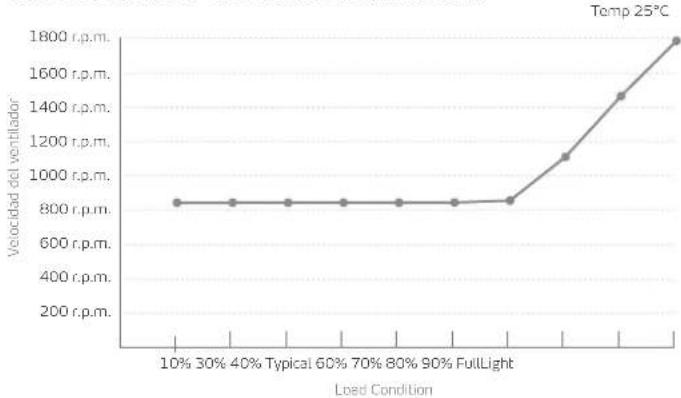

Curva del ventilador de la fuente de alimentación
line
| Load Condition | Vccocidad del ventilador (r.p.m.) | | -------------- | --------------------------------- | | 10% | 800 | | 30% | 800 | | 40% | 800 | | Typical | 800 | | 60% | 800 | | 70% | 800 | | 80% | 800 | | 90% | 800 | | FullLight | 800 | | Temp 25°C | 1800 || Descripción Conector | Cdad. | |
| 650mm(ZWD6) | Cable ATX de 24 contactos x 1 | 1 |
| 650mm(ZBWS) | Cable ATX de 12 V y 8 contactos x 1Cable ATX de 12 V y 4+4 contactos x 1 | 1 |
| 650mm(ZDTX) | Cable PCI-e de 8 contactos (6+2) | 2 |
| 550mm(SATJ) | Cable SATA de 5 contactosMolex xlCable para disquete (4 contactos) | 1 |
| 550mm(SATJ) | Cable SATA de 5 contactosMolex xl | 2 |
PYLON 550 BRONZE Listable cable Cybernetics
El contenido del paquete es el siguiente:
* Unidad de fuente de alimentación XPG Pylon Bronze
* Cable de alimentación de CA
* Manual del usuario
* Tornillo para la fuente de alimentación x 4
Etiqueta de especificaciones e instrucciones de seguridad
| Número de modelo | PYLONS50BRONZE | ||||
| Entrado de CA | 100-240V 8-4A 50-60Hz | ||||
| Salida de CC | +5V | +3,3V | +12V | -12V | +5V5D |
| Corriente de salida | 20A | 20A | 45,5A | 0,3A | 2,5A |
| Potencia de salida | 110W | 546W | 3,6W | 12,5W | |
| Potencia continua total | 550W | ||||
| Dimensiones AN x LA x AL | 150 x 140 x 86mm | ||||

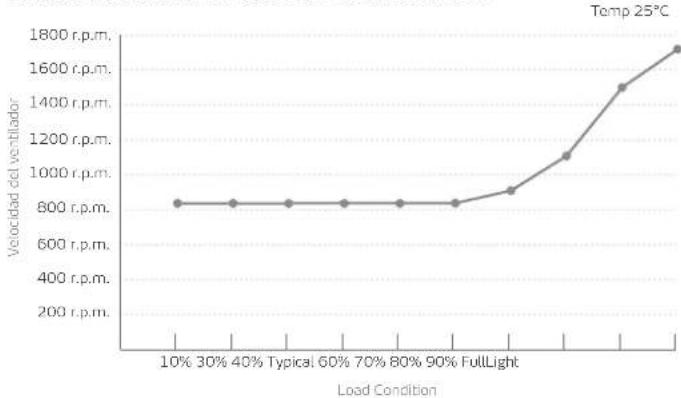

Curva del ventilador de la fuente de alimentación
line
| Load Condition | Veocidad del ventilador (r.p.m.) | | -------------- | ------------------------------- | | 10% | 800 | | 30% | 800 | | 40% | 800 | | Typical | 800 | | 60% | 800 | | 70% | 800 | | 80% | 800 | | 90% | 800 | | FullLight | 900 | | High | 1100 | | Low | 1500 | | High | 1700 |45
| Descripción Conector | Cdad. | ||
| 650mm | [22DK] | Cable ATX de 24 contactos x1 | 1 |
 | Cable ATX de 12 V y 4+4 contactos x 1 | 1 | |
| 650mm |  | Cable PCI e de 8 contactos (6+2) | 1 |
| 650mm |  | Cable SATA de 5 contactosMolex x1Cable para disquete (4 contactos) | 1 |
| 650mm |  | Cable SATA de 5 contactosMolex x1 | 1 |
46
PYLON 450 BRONZE List de cable
El contenido del paquete es el siguiente:
* Unidad de fuente de alimentación XPG Pylon Bronze
* Cable de alimentación de CA
* Manual del usuario
* Tornillo para la fuente de alimentación x 4
Etiqueta de especificaciones e instrucciones de seguridad
| Número de modelo | PYLON450BRONZE | ||||
| Entrada de CA | 100-240V 7A 3.5A 50-60Hz | ||||
| Salida de CC | +5V | +3,3V | +12V | -12V | +5V5D |
| Corriente de salida | 20A | 20A | 37,5A | 0,3A | 2,5A |
| Potencia de salida | 100W | 450W | 3,6W | 12,5W | |
| Potencia continua total | 450W | ||||
| Dimensiones AN x LA x AL | 150 x 140 x 86mm | ||||

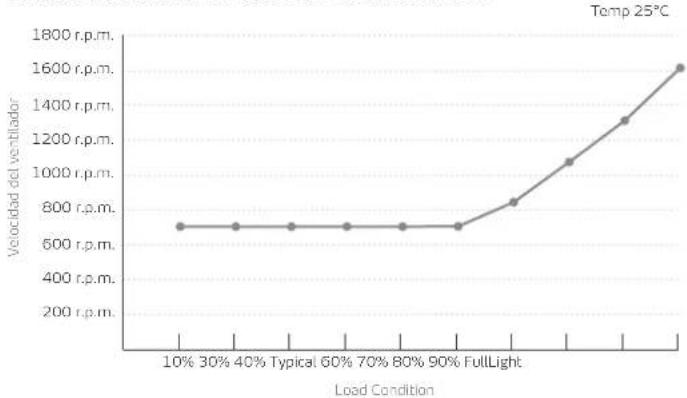

Curva del ventilador de la fuente de alimentación
line
| Load Condition | Veocidad del ventilador (r.p.m.) | | -------------- | ------------------------------- | | 10% | 700 | | 30% | 700 | | 40% | 700 | | Typical | 700 | | 60% | 700 | | 70% | 700 | | 80% | 700 | | 90% | 700 | | FullLight | 800 | | High | 1050 | | Low | 1300 | | High | 1600 || Descripción Conector | Cdad. | ||
| 650mm | [6500] | Cable ATX de 24 contactos x1 | 1 |
 | Cable ATX de 12 V y 4+4 contactos x 1 | 1 | |
| 650mm | [6×68] | Cable PCI-e de 8 contactos (6+2) | 1 |
| 550mm |  | Cable SATA de 5 contactosMolex x1Cable para disquete (4 contactos) | 1 |
| 550mm |  | Cable SATA de 5 contactosMolex x1 | 1 |
INSTALAR SU NUEVA FUENTE DE ALIMENTACIÓN PYLON
Asegúrese de que el sistema está apagado y desenchufado antes de comenzar a instalarlo. Desconecte el cable de alimentación de CA de la fuente de alimentación antigua, si la hay. 1. Retire la fuente de alimentación de su embalaje.
- Instale la fuente de alimentación en la carcasa con los cuatro tornillos proporcionados.
- Conecte el cable ATX de 24 contactos a la toma de alimentación de 24 contactos de la placa base.
- Conecte el cable EPS de 12V 8 / 4+4 contactos a la toma de alimentación de la CPU.
- Conecte los cables de alimentación SATA a cualquier dispositivo que pueda usar conectores periféricos de 4 contactos, es decir, discos diuros, unidades de estado sólido o unidades ópticas.
- Enchufe el conector PCI-E correspondiente como se indica en el manual de usuario de la larjeta gráfica, si la larjeta gráfica requiere alimentación PCI-E adicional.
Targa en cuenta que la fuente de alimentación utiliza un conector PCI-E de 6+2 contactos que se puede usar efectivamente como un solo conector PCI-E de 8 contactos o de 6 contactos.
Para usarlo como un conector PCI-E de 6 contactos, soparc la parte del conector de 2 contactos de la base de conexiones del conector. - Enchule el conedor de 4 contactos para perifericos o para disquete para ventiladores, bombas, componentes antiguos y otros dispositivos o adaptadores.
- Conecte el cable de alimentación de CA a la fuente de alimentación y a la toma de comente eléctrica. Compruebe todas las conexiones para asegurarse de que cada elemento esté enchulado correctamente y coloque el conmutador de alimentación de la fuente de alimentación en la posición de ENCENDIDO (ON).
SOLUCIONAR PROBLEMAS
Si el sistema no se enciende después de instalar la fuente de alimentación, siga la guía de solución de problemas tal y como se indica a continuación:
- Asegúrese de que el cable de alimentación principal de CA está correctamente conectado a su PC y que la salida de alimentación emite energía sin problemas.
- Asegúrese de que el conmutador de encendido y apagado de CA situado en el panel trasero de la fuente de alimentación se encuentra en la posición "I" (encendido).
- Asegúrese de que los conectores y la toma de alimentación de la placa base y la CPU estén conectados correctamente a la placa base.
- Si sigue teniendo problemas para encender su PC, póngase en contacto con el soporte técnico de ADATA, con el centro de servicio o con su distribuidor local.
DURACIÓN DE LA GARANTÍA
ADATA Technology Co., Ltd. proporciona un período de garantía de 3 años para este producto a menos que las leyes y regulaciones regionales indiquen lo contrario.
LIMITACIÓN DE LA GARANTÍA
Esta garantía limitada cubre solo las reparaciones o sustituciones de productos fabricados por ADATA Technology Co. Ltd. y sus socios autorizados.
Tenga en cuenta que ADATA es responsable de proporcionar reparaciones gratuitas, excepto por las siguientes razones:
- La etiquela de garantía está modificada, dañada o perdida.
- El número de serie del producto no se ajusta a nuestro sistema original.
- Producto adquirido a agentes no autorizados.
- Daños causados por desastres naturales
- Cualquier abuso fuera de la operación prevista del producto.
SERVICIO EN LÍNEA DE ATENCIÓN AL CLIENTE
Para preguntas frecuentes, información adicional e instrucciones de servicio, visite la página del producto en www.xpg.com.
INFORMACIÓN DE SEGURIDAD IMPORTANTE
- NUNCA, bajo ningún concepto, abra la fuente de alimentación ni interte repararla usted mismo. Esto es extremadamente peligrose debido a la existencia de componentes de alta tensión en el interior.
- NO inserle ningún objeto en la rejilla del ventilador o en el área de ventilación de la fuente de alimentación.
- NO coloque ningún objeto delante del ventilador o de ninguna área de ventilación de la fuente de alimentación que pueda obstruir o restringir el flujo de aire.
- USE el cable incluido con la fuente de alimentación o acquirido a XPG. NO use ningún cable de terceros o alargadores con esta unidad.
- Evite el poivo, la humedad y las temperaturas extremas. No coloque la fuente de alimentación en un área donde se pueda mejorar.
- La fuente de alimentación está diseñada para integrarse en un equipo, no para uso externo o al aire libre.
- El incompimiento de las instrucciones del fabricante o cualquiera de estas instrucciones de seguridad puede dar lugar a la anulación de todas las garantías.
SEGURIDAD Y APROBACIONES DE ORGANISMOS
| Organismo | Estándar |
| CE | EN55032:2015, EN55035:2017, EN IEC 61000-3-2:2019, EN 6100-3-3:2013+A1:2019 |
| CB | IEC 62368-1:2014 (Second Edition)IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013 |
| FCC (IC) | FCC Part 15 Subpart B-Class B:2020ICES-003 Issue 6:2016ANSI C63.4:2014 |
| EAC | TP TC 004/2011TP TC 020/2011 |
| CCC | GB4943.1-2011, GB17525.1-2012, GB/T9254-2008 |
| TUV | EN 62368-1:2014 |
| cTUVus | UL 62368-1:2014CAN/CSA-C22.2 No. 62368-1-14 |
| TUV-S | IEC 62368-1:2014 |
| RCM | IEC 62368-1:2014, US-TUVR-012145 |
| NOM | NOM-001-SCFI-1993 |
| BSMI | CNS15663第五節(102), CNS13438 (95), CNS14336-1 (99) |
| KC | K60950-1 [2011-12] |
| ROHS 2.0 | 2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances Directive |
| WEEE | 2012/19/EU Waste electrical and electronic equipment Directive |
