РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ XPG Pylon 750W ADATA
Технические характеристики устройства
PYLON 750 BRONZE 53
PYLON 650 BRONZE 55
PYLON 550 BRONZE 57
PYLON 450 BRONZE 59
Установка 61
Сертификаты безопасности и официальные разрешения 62
51
ПОЗДРАВЛЯЕМ ВАС С ПРИОБРЕТЕНИЕМ НОВОГО БЛОКА ПИТАНИЯ ХРГ РУЛОН СЕРИИ BRONZE
Блоки питания XPG PYLON СЕРИИ BRONZE созданы для бесшумной и высокопроизводительной работы - производительности Xtreme. Они оснащены 120 мм вентилятором с бесшумным гидродинамическим подшипником, нелероятно низким показателем RPM. Такая схема управления вентилятором обеспечивает его бесшумную и эффективную работу.
Эффективность класса 80 PLUS BRONZE снижает эксплуатационные затраты, а комплект фиксированных кабелей разумной длины и с необходимым количеством разъемов обеспечивает пользователю удобство. Во всех блоках питания XPC используются только высококачественные главные 105°C японские конденсаторы. Это отличное решение для высокопроизводительных ПК в условиях ограниченного бюджета.
БЕЗОПАСНОСТЬ И ЗАЩИТА
При срабатывании каждого типа защиты основные выводы будут разблокированы. Основной вывод может быть сброшен посредством включения и выключения командного выключателя переменного тока или постоянного тока. Вывод +5Vsb имеет функцию автоматического восстановления после устранения состояния отказа.
ВСТРОЕННЫЕ СХЕМЫ ЗАЩИТЫ
Защита от сверхтоков:
XPG разработан в соответствии с принципами Руководства по проектированию блоков питания компании Intel с общим током 110%-140% на всех шинах (+12V, +5V и +3,3V). Поэтому XPG PYLON имеет более эффективную защиту от перенапряжения (OCP).
Защита от перенапряжения:
Система защиты от перенапряжения (ОVP) на шинах вывода постоянного тока +12V, +5V и +3,3V должна соответствовать актуальной версии Руководство по проектированию блоков питания ATX компании Intel. Система защиты от перенапряжения отключает блок питания в том случае, если постоянный ток на выходе превышает установленный уровень, определенный производителем блока питания. Минимальное напряжение, при котором устройство соответствует стандарту, для шины +12V: макс. 15.6 В; для шины +5V: макс. 7.0 В, для шины +3,3V: макс. 4.5 В.
Защита от превышения мощности:
XPG разработан в соответствии с принципами Руководства по проектированию блоков питания ATX компании Intel с общей мощностью 110%-150%.
Защита от превышения температуры:
Система защиты от превышения температуры обеспечивает отключение блока питания в случае достижения установленного уровня внутренней температуры. Это обычно происходит в результате перегрузки внутренней цепи или неисправности вентилятора.
Эксплуатация без нагрузки:
В соответствии с требованиями Руководства по проектированию блоков питания ATX компании Intel XPG поддерживает функцию спящего режима Intel Haswell C6/C7 при минимальной нагрузке 0 А.
Защита от короткого замыкания:
Защита от короткого замыкания определяется как выходное сопротивление менее 0,1 См. Помимо прочаго, система защиты от короткого замыкания обеспечивает отключение блока питания в случае короткого замыкания шин +12V, +5V и +3,3V на землю или любую другую шину. При этом она защищает компоненты вашего ПК от повреждений в случае короткого замыкания внутри системы.
Блоки питания XPG оснащены системами полной защиты и обеспечивают безопасность дорогостоящих компонентов при любых обстоятельствах.
52
PYLON 750 BRONZE Списокабелей стоянного тока
Комплектность устройства:
* Блок питания XPG Pylon серии Bronze
* Шнур питания переменного тока
* Руководство по эксплуатации
* Винт для блока питания, 4 шт.
Этикетка с техническими характеристиками и инструкции по технике безопасности
| Номер модели | PYLON750BRONZE | ||||
| Вход переменного тока | 100-240V 10-5A 50-60Hz | ||||
| Выход постоянного тока | +5V | +3,3V | +12V | -12V | +5VSB |
| Ток на выходе | 20A | 20A | 62,5A | 0,3A | 2,5A |
| Мощность на выходе | 120 Вт | 750 Вт | 3,6 Вт | 12,5 Вт | |
| Общая постоянная мощность | 750 Вт | ||||
| Размеры (Ш х Д х В) | 150 x 140 x 86 мм | ||||

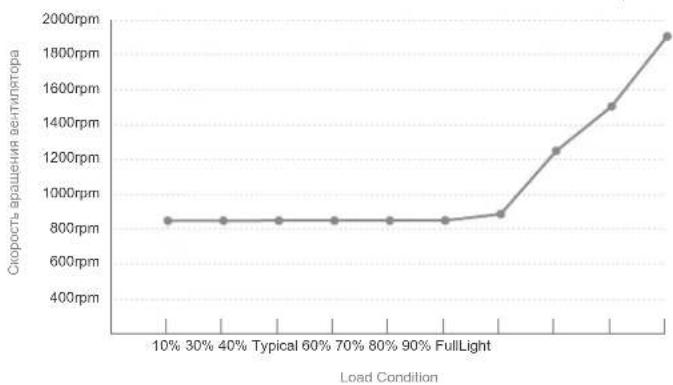

Кривая вентилятора блока питания
Temp 25°C
| Описание Разъем | Кол-во | |
| 650 мм[IMAGE] | 24-контактный кабель ATX x 1 | 1 |
| 650 мм[IMAGE] | 8-контактный кабель ATX 12V x 14+4-контактный кабель ATX 12V x 1 | 1 |
| 550 мм[IMAGE] | 8-контактный кабель PCI-e (6+2) | 2 |
550 мм[IMAGE] гнбокл | 5-контактный кабель SATA Молех x14-контактный гибкий кабель | 1 |
550 мм[IMAGE] | 5-контактный кабель SATA Молех x1 | 2 |
54
PYLON 650 BRONZE Списокабелей стоянного тока
Комплектность устройства:
* Блок питания XPG Pylon серии Bronze
* Шнур питания переменного тока
* Руководство по эксплуатации
* Винт для блока питания, 4 шт.
Этикетка с техническими характеристиками и инструкции по технике безопасности
| Номер модели | PYLON650BRONZE | ||||
| Вход переменного тока | 100-240V 10-5A 50-60Hz | ||||
| Выход постоянного тока | +5V | +3.3V | +12V | -12V | +5VSB |
| Ток на выходе | 20A | 20A | 54A | 0.3A | 2,5A |
| Мощность на выходе | 110 Вт | 648 Вт | 3.6 Вт | 12,5 Вт | |
| Общая постоянная мощность | 650 Вт | ||||
| Размеры (Ш х Д х В) | 150 x 140 x 86 мм | ||||

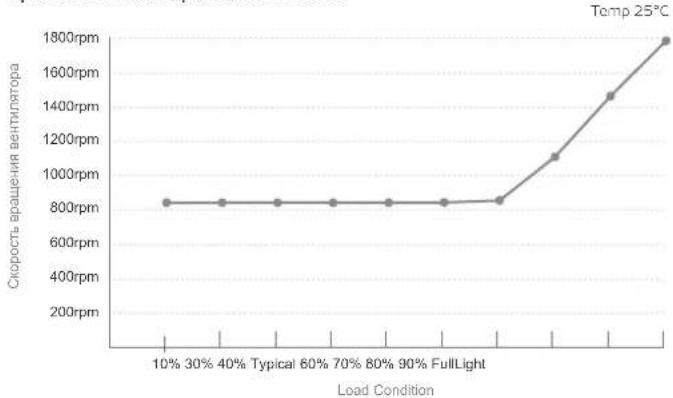

Кривая вентилятора блока питания
| Описание Разъем | Кол-во | ||
| 650 мм | [8THS] | 24-контактный кабель ATX x 1 | 1 |
| 650 мм | [ВКНW] | 8-контактный кабель ATX 12V x 14+4-контактный кабель ATX 12V x 1 | 1 |
| 550 мм |  | 8-контактный кабель PCI-e (6+2) | 2 |
| 550 мм |  | 5-контактный кабель SATA Molex x14-контактный гибкий кабель | 1 |
| 550 мм |  | 5-контактный кабель SATA Molex x1 | 2 |
56
PYLON 550 BRONZE Списокабелей Системного тока
Комплектность устройства:
* Блок питания XPG Pylon серии Bronze
* Шнур питания переменного тока
* Руководство по эксплуатации
* Винт для блока питания, 4 шт.
Этикетка с техническими характеристиками и инструкции по технике безопасности
| Номер модели | PYLON550BRONZE | ||||
| Вход переменного тока | 100-240V 8-4A 50-60Hz | ||||
| Выход постоянного тока | +5V | +3.3V | +12V | -12V | +5VSB |
| Ток на выходе | 20A | 20A | 45.5A | 0.3A | 2,5A |
| Мощность на выходе | 110 Вт | 546 Вт | 3.6 Вт | 12,5 Вт | |
| Общая постоянная мощность | 550 Вт | ||||
| Размеры (Ш х Д х В) | 150 x 140 x 86 мм | ||||

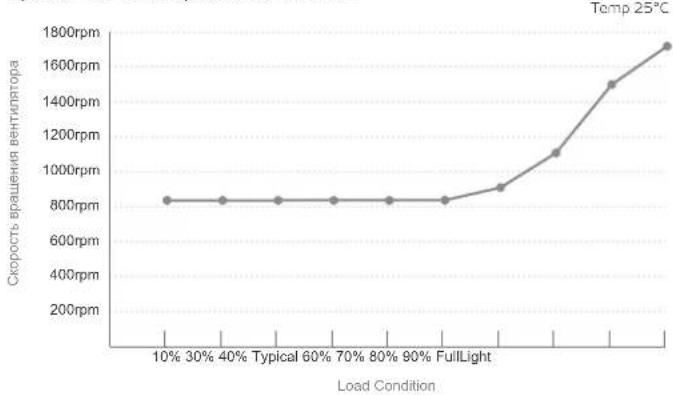

Кривая вентилятора блока питания
| Описание Разъем | Кол-во | ||
| 650 мм | [784N] | 24-контактный кабель АТХ x 1 | 1 |
| X28Y | 4+4-контактный кабель АТХ 12V x 1 | 1 | |
| 500 мм | [600K] | 8-контактный кабель PCI-e (6+2) | 1 |
| 550 мм |  | 5-контактный кабель SATA Molex x14-контактный гибкий кабель | 1 |
| 550 мм |  | 5-контактный кабель SATA Molex x1 | 1 |
58
PYLON 450 BRONZE Списокabelей Ст.С.Н.ного тока
Комплектность устройства:
* Блок питания XPG Pylon серии Bronze
* Шнур питания переменного тока
* Руководство по эксплуатации
* Винт для блока питания, 4 шт.
Этикетка с техническими характеристиками и инструкции по технике безопасности
| Номер модели | PYLON450BRONZE | ||||
| Вход переменного тока | 100-240V 7A-3.5A 50-60Hz | ||||
| Выход постоянного тока | +5V | +3.3V | +12V | -12V | +5VSB |
| Ток на выходе | 20A | 20A | 37,5A | 0.3A | 2,5A |
| Мощность на выходе | 100 Вт | 450 Вт | 3.6 Вт | 12,5 Вт | |
| Общая постоянная мощность | 450 Вт | ||||
| Размеры (Ш х Д х В) | 150 x 140 x 86 мм | ||||

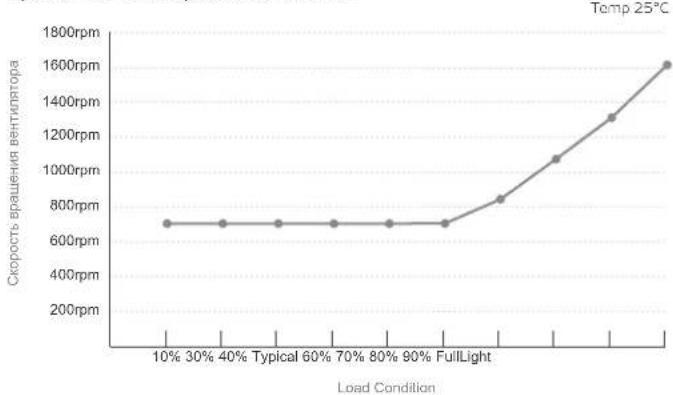

Кривая вентилятора блока питания
| Описание Разъем | Кол-во | ||
| 650 мм | (BAY2) | 24-контактный кабель АТХ x 1 | 1 |
| (AH64) | 4+4-контактный кабель АТХ 12V x 1 | 1 | |
| 550 мм | (33T2) | 8-контактный кабель PCI-e (6+2) | 1 |
| 550 мм |  | 5-контактный кабель SATA Мoleх x14-контактный гибкий кабель | 1 |
| 550 мм |  | 5-контактный кабель SATA Мoleх x1 | 1 |
60
УСТАНОВКА НОВОГО БЛОКА ПИТАНИЯ РУЛОН
Перед началом установки убедитесь, что система выключена и отключена от электросети. Отсоедините шнур питания переменного тока от старого блока питания (при наличии такового).
- Достаньте блок питания из упаковки.
- Установите блок питания в корпус и закрепите четырьми винтами из комплекта поставки.
- Подключите 24-контактный кабель АТХ к 24-контактному разъему питания на системной плате.
- Подключите 4+4-контактный разъем EP5 12V 8 к разьсому питания на блоке питания.
- Подключите кабели питания SATA к любым устройствам, которые могут использовать 4-контактные периферийные разъемы, т.е. к жестким дискам, твердотельным накопителям или оптическим дискам.
- Подключите соответствующий разъем PCI-E согласно инструкции в руководстве по эксплуатации видеокарты, если для вашей видеокарты требуется дополнительное питание PCI-E.
Обратите внимание на то, что блоком питания используется 6+2-контактный разъем PCI-E, который может эффективно использоваться как один 8-контактный разъем или 6-контактный разъем PCI-E. Для его использования в качестве 6-контактного разъема PCI-E отсоедините 2-контактную часть от коподки разъема.
- Подключите 4-контактный разъем для периферийных устройств/ гибких магнитных дисков к вентиляторам, насосам, старым компонентам и другим устройствам или адаптерам.
В. Подключите инур питания переменного тока к блоку питания и к электрической розетке. Проверьте все соединения, чтобы убелиться в правильности подключении всех компонентов, и переведите переключатель питания на блоке питания в положению ON (Вкл.).
ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ
Если ваша система не включается после установки блока питания, попробуйте устранить неполадку, следуя приведенным ниже рекомендациям.
-
Проверьте правильность подключения сетевого шнура переменного тока к ПК и исправность электрической розетки.
-
Убедитесь, что переключатель АС Ол/Off (Вкл./Выкл. пер. тока) на задней панели блока питания находится в положении "I" (Вкл.).
-
Проверьте правильность подключения разъемов питания системной платы и ЦП на системной плате.
-
Если вам все равно не удается включить ПК, обратитесь в службу технической поддержки ADATA, сервисный центр или к местному продавку.
СРОК ДЕЙСТВИЯ ГАРАНТИИ
Компания ADATA Technology Co., Ltd. предоставляет гарантию на данное устройство сроком на 3 года при отсутствии иных требований региональных законов и норм.
ОГРАНИЧЕНИЕ ГАРАНТИИ
Данная ограниченная гарантия включает только ремонт или замену устройств, изготовленных компанией ADATA Technology Co. Ltd. и ее уполномоченными партнерами. Обратите внимание на то, что ADATA не обязуется предоставлять ремонт бесплатно в следующих случаях:
- Гарайтийная наклейка изменена, повреждена или отсутствует.
- Серийный номер устройства не соответствует номеру в нашей исходной системе.
- Устройство было приобретено у неуполномоченного агента.
- Повреждение возникло в результате стихийного бедствия.
- Повреждения снизаны использованием устройства не по назначению.
ИНТЕРАКТИВНАЯ СЛУЖБА ПОДДЕРЖКИ ПОКУПАТЕЛЕЙ
Для просмотра вопросов и ответов, дополнительных сведений и инструкций по выполнению обслуживания посетите страницу устройства на веб-сайте www.xpg.com
ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ
- КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ открывать или пытаться самостоятельно ремонтировать блок питания. Это очень опасно из-за наличия внутри него компонентов высокого напряжения.
- ЗАПРЕЩАЕТСЯ вставлять любые предметы в решетку вентилятора или вентиляционные отверстия блока питания.
- ЗАПРЕЩАЕТСЯ размещать любые предметы перед вентилятором или вентиляционными стверстиями блока питания, которые могли бы создать помечку или ограничение для циркуляции воздуха.
- ИСПОЛЬЗУЙТЕ для блока питания кабель из комплекта поставки или приобретенный в компании ХРГ. ЗАПРЕЩАЕТСЯ использовать с блоком питания кабели сторонних производителей или удлинители.
- Избегайте пыпи, влажности и резких перепадов температур. Запрещается установка блока питания в местах, где имеется вероятность его намоканий.
- Блок питания предназначен для установки в систему компьютера и не предназначен для внешнего или уличного применения.
- Несоблюдение инструкций производителя и (или) настоящих инструкций по технике безопасности влечет за собой эннулирование любых гарантии.
СЕРТИФИКАТЫ БЕЗОПАСНОСТИ И ОФИЦИАЛЬНЫЕ РАЗРЕШЕНИЯ
| Организация | Стандарт |
| CE | EN55032-2015, EN55035-2017, EN IEC 61000-3-2:2019, EN 6100-3-3:2013+A1:2019 |
| CB | IEC 62368-1:2014 (Second Edition)IEC 60950 1:2005 (Second Edition) + Am 1:2009 + Am 2:2013 |
| FCC (IC) | FCC Part 15 Subpart B Class B:2020ICES-003 Issue 6:2016ANSI C63.4:2014 |
| EAC | TP TC 004/2011TP TC 020/2011 |
| CCC | GB4943.1-2011, GB17625.1-2012, GB/T9254-2008 |
| TUV | EN 62368 1:2014 |
| cTUVus | UL 62368-1:2014CAN/CSA-C22.2 No. 62368-1-14 |
| TUV-S | IEC 62368-1:2014 |
| RCM | IEC 62368-1:2014, US-TUVR-012145 |
| NOM | NOM 001 SCFI 1993 |
| BSMI | CNS15653第五第(102), CNS13438 (95), CNS14336-1 (99) |
| KC | K60950-1 (2011-12) |
| ROHS 2.0 | 2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances Directive |
| WEEE | 2012/19/EU Waste electrical and electronic equipment Directive |
