MANUAL DE UTILIZADOR XPG Pylon 750W ADATA

Especificações do Produto

PYLON 750 BRONZE	65
PYLON 650 BRONZE	67
PYLON 550 BRONZE	69
PYLON 450 BRONZE	71
Instalação	73
Aprovações de segurança e agência	74

63

PARABÉNS PELA COMPRA DA SUA NOVA FONTE DE ALIMENTAÇÃOXPG PYLON BRONZE SERIES

As fontes de alimentação XPG PYLON BRONZE Seres foram criadas para funcionar silenciosamente, mantendo um desempenho de energia Xtreme. Possui uma ventolinha de rotamento fluido-dinâmico de 120mm (FDB) funcionando a RPM extremamente baixa com um design de circuito de controle de ventolinha que permite uma operação silenciosa e eficiente.

A eficiência classificada como 80 PLUS BRONZE garante uma operação de baixo custo e o conjunto de cabos fixos oferece conveniência ao usuário com comprimento e quantidade sensata de conectores. Utilizando aponas capacitores principais japoneses do 105°C de altissima qualidade em todas as unidades, XPG é uma óima coção para qualquer PC de alto desampenho que considere orçamento.

SEGURANÇA E PROTEÇÃO

As saídas principais serão bloqueadas quando cada proteção for acionada. A saída principal pode ser redefinida desligando/desligando o CC remoto ou a energia CA. A saída de +5Vsb é definida para recuperação automática quando a condição falha é removida.

CIRCUITOS DE PROTEÇÃO INTEGRADOS

Proteção de Sobrecorrente (OCP):

XPG seguiu o Guia de Design da Fonte de Alimentação da Intel com 110%-140% do total da corrente em todos os trilhos de +12V e +5V e +3,3V. Portanto, o OCP do XPG PYLON é mais eficaz.

Proteção Contra Sobretensão (OVP):

OVP em trilhos de salda do +12V, +5V, +3,3V DC são obrigados a estar em conformidade com o mais recente. Guia de Design de Fontes de Alimentação Inleti ATX. O OVP desliga a PSU no caso de as saldas DC expedem um nível definido, determinado pelo fabricante da PSU. Os níveis mínimos de tensão necessários para conformidade são +12V de trilho a 15,6V máximo, +5V de trilho em 7,0V máximo, +3,3V de trilho em 4,5V máx.

Proteção contra Sobrecarga de Potência (OPP):

O XPG seguiu o Guia de Design da Fonte de Alimentação Intel ATX com 110-150% da Potência Total da PSU.

Proteção contra Superaquecimento (OTP):

OTP garanto que a PSU desligará quando a temperatura interna da PSU atingir um ponto definido. Isto geralmente é resultado da corrente interna sobre o carregamento ou de uma ventloinha defeiluosa.

Operação de Corrente Inativa:

XPG seguiu o Guia de Design da Fonte de Alimentação Intel ATX com carga mínima de 0A para suportar a função de modo de repouso Intel Haswell C6/C7.

Proteção Conta Curto-Circuito (SCP):

SCP é definida como qualquer impedância de salda menor que 0,1ohms. Entre outras coisas, o 5CP garante que o PSU seja desligado se os trilhos de +12V, +5V à +3,3V estiverem em curto com qualquer barra ou qualquer outro trilho. Ele também garante que nenhum dano ocorra aos componentes de seu PC se houver algum curto-circuito dentro do sistema.

As fontes de alimentação XPG possuem circuitos completos de proteção na placa para manter seus componentes caros seguros em todas as circunstâncias.

64

PYLON 750 BRONZE Listarem de a BOSOC Cybernetics

O conteúdo da embalagem é o seguinte:

* Fonte de alimentação XPG Pylon Bronze
* Cabo de Alimentação AC
* Manual do Usuário
* Parafuso Manual x 4

Etiqueta SPEC e instruções de segurança

Número da Mioletio	PYLON750BRONZE
Entrada CA	100-240V 10-5A 50-60Hz
Saldo CC	+5V	+3,3V	+12V	-12V	+5V5D
Corrente de Saída	20A	20A	62,5A	0,3A	2,5A
Potência de Saída	120W		750W	3,6W	12,5W
Potência Continua Total			750W
Dimensão L X C X A	150 x 140 x 86mm

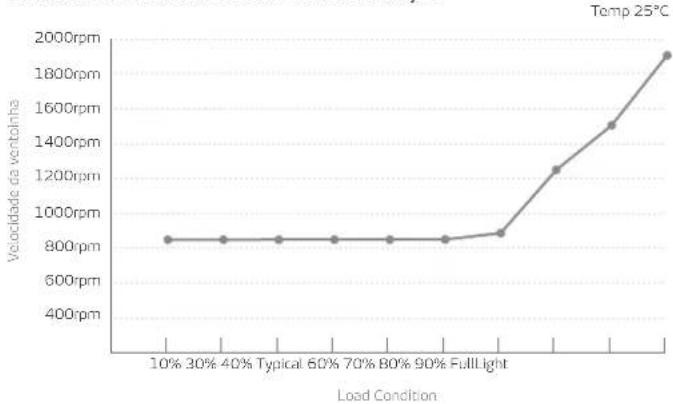

Curva da ventoinha da fonte de alimentação

O conteúdo da embalagem é o seguinte:

* Fonte de alimentação XPG Pylon Bronze
* Cabo de Alimentação AC
* Manual do Usuário
* Parafuso Manual x 4

Etiqueta SPEC e instruções de segurança

Número da Miosteio	PYLON560BRONZE
Entrada CA	100-240V 10-5A 50-60Hz
Saldo CC	+5V	+3,3V	+12V	-12V	+5V5D
Corrente de Saída	20A	20A	54A	0,3A	2,5A
Potência de Saída	110W		648W	3,6W	12,5W
Potência Continua Total	650W
Dimensão L X C X A	150 x 140 x 86mm

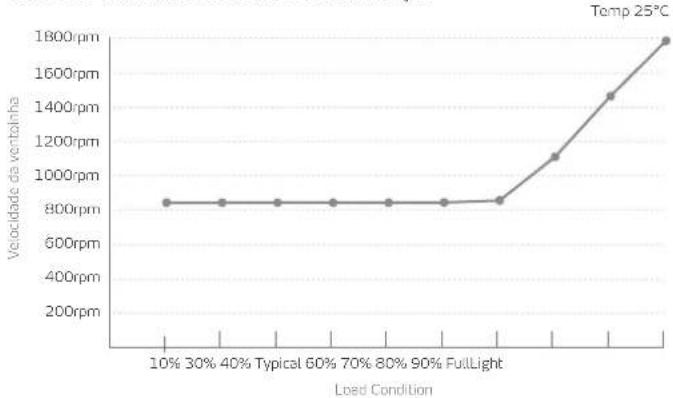

Curva da ventoinha da fonte de alimentação

PYLON 550 BRONZE Listagem de a BOSOC

O conteúdo da embalagem é o seguinte:

* Fonte de alimentação XPG Pylon Bronze
* Cabo de Alimentação AC
* Manual do Usuário
* Parafuso Manual x 4

Etiqueta SPEC e instruções de segurança

Número da Mioletio	PYLONS50BRONZE
Entrada CA	100-240V 8-4A 50-60Hz
Saldo CC	+5V	+3,3V	+12V	-12V	+5V5D
Corrente de Saída	20A	20A	45,5A	0,3A	2,5A
Potência de Saída	110W		546W	3,6W	12,5W
Potência Continua Total	550W
Dimensão L X C X A	150 x 140 x 86mm

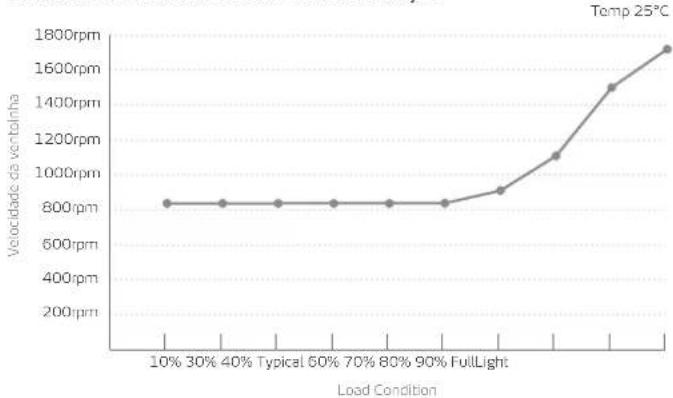

Curva da ventoinha da fonte de alimentação

O conteúdo da embalagem é o seguinte:

* Fonte de alimentação XPG Pylon Bronze
* Cabo de Alimentação AC
* Manual do Usuário
* Parafuso Manual x 4

Etiqueta SPEC e instruções de segurança

Número da Miosteio	PYLON450BRONZE
Entrada CA	100-240V 7A 3.5A 50-60Hz
Saldo CC	+5V	+3,3V	+12V	-12V	+5V5D
Corrente de Saída	20A	20A	37,5A	0,3A	2,5A
Potência de Saída	100W		450W	3,6W	12,5W
Potência Continua Total			450W
Dimensão L X C X A	150 x 140 x 86mm

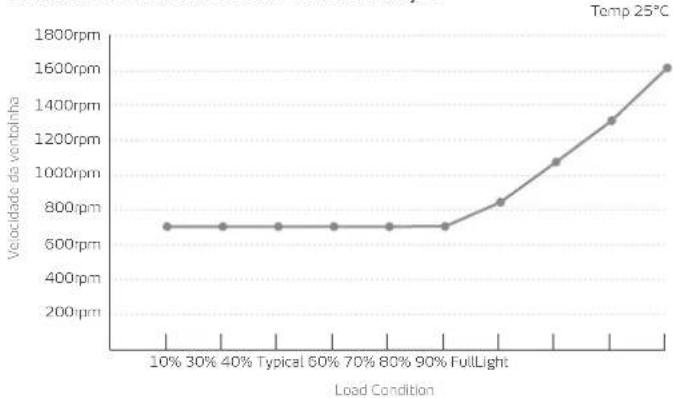

Curva da ventoinha da fonte de alimentação

INSTALANDO SUA NOVA FONTE DE ALIMENTAÇÃO PYLON

Certifique-se de que o seu sistema está desligado e desconectado antes de Iníclar a Instalação. Desconecte o cabo de alimentação CA da sua fonte de alimentação antiga, se houver.

1. Retire a fonte de alimentação da embalagem.
2. Instale a fonte no gabinete com os quatro parafusos fornecidos.
3. Conecte o cabo ATX de 24 pinos à tomada de 24 pinos da placa-mãe.
4. Conecte o cabo EPS 12V 8 / 4+4 pinos à tomada de energia da CPU.
5. Conecte os cabos de energia SATA a qualquer dispositivo que possa usar conectores periféricos de 4 pinos por exemplo discos rígidos, unidades de estado sólido, unidades ópticas.
6. Conecte o conector PCI-E correspondente conforme as instruções do manual da sua placa gráfica, se a sua placa gráfica precisar de energia PCI-E adicional.
   Observe que a fonte de alimentação utiliza um conector PCI-E de 6+2 pinos que pode ser efelivamente usado como um único conector PCI-E de 8 ou 6 pinos.
   Para usá-lo como um conector PCI-E de 6 pinos, desconecte a parte do conector de 2 pinos do cabegalho do conector.
7. Conecle o conector de 4 pinos periférico/floppy para ventloínhas, bombas, componentes legacy e outros dispositivos/adaptadores.
8. Conecte o cabo de alimentação CA à fonte de alimentação e à parede.
   Verifique todas as conexões para garantir que todos os itens estejam conectados correlamente e coloque o interruptor da fonte de alimentação na posição Ligado.

SOLUÇÃO DE PROBLEMAS

Se o seu sistema não ligar depois de instalar a fonte de alimentação, siga o guia de solução de problemas listado abalixo:

1. Verifique se o cabo de alimentação principal CA está conectado corretamente ao seu PC e se a tomada está emitindo energia corretamente.
2. Verifique seu interruptor CA Ligado/Desligado no painel braseiro da fonte de alimentação está na posição "1" (Ligado).
3. Certifique-se de que os conectores e soquete de energia MB e CPU estão conectados corretamente na placa-mãe.
4. Se você ainda tiver problemas ao ligar o seu PC, entre em contato com o Suporte Técnico da ADATA, o Centro de Serviços ou seu revendedor local.

DURAÇÃO DA GARANTIA

A ADATA Technology Co., Ltd. fornece um período de garantia de 3 anos para este produto, a menos que leis e regulamentos regionais determinem o contrário.

LIMITAÇÃO DE GARANTIA

Esta garantia limitada cobre apenas reparos ou substituições de produtos fabricados pela ADATA Technology Co. Ltd. e seus parceiros autorizados.

Observe que a ADATA é responsável por fornecer reparos gratuitos, exceto pelos seguintes motivos:

1. A etiqueta de garantia está alterada, danificada ou faltando.
2. O número de série do produto não está conforme o nosso sistema original.
3. Produtos comprados de um agente não autorizado.
4. Dancs causados por calástrofes naturais
5. Qualquer desvio fora da operação pretendida do produto.

SERVIÇO AO CLIENTE ONLINE

Para perguntas frequentes, informações adicionais e instruções de serviço, visite nossa página de produtos em www.xpg.com

INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA

1. NUNCA, em nenhuma circunstância, abra a fonte de alimentação ou tente conservá-la. Isso é extremamente perigoso devido aos componentes de alta tensão internos.
2. NÃO insira nenhum objeto na grade da ventolinha ou na área de ventilação da fonte de alimentação.
3. NÃO coloque nenhum objeto em frente a ventoinha ou na área de ventilação da fonte de alimentação que possa obstruir ou restringir o fluxo de ar.
4. USE o cabo incluído com a fonte de alimentação ou adquirido da XPG. NÃO USE cabos ou extensões de terceiros com esta unidade.
5. Evite poeira, umidade e temperaturas extremas. Não coloque a fonte de alimentação em qualquer área onde possa ficar molhada.
6. A unidade de fonte de alimentação é para integração com um computador e não para uso externo ou externo.
7. O não cumprimento de quaisquer instruções do fabricante e/ou qualquer uma dessas instruções de segurança pode resultar em anulação de garantias.

APROVAÇÕES DE SEGURANÇA E AGÊNCIA

Agência	Padrão
CE	EN55032:2015, EN55035:2017, EN IEC 61000-3-2:2019, EN 6100-3-3:2013+A1:2019
CB	IEC 62368-1:2014 (Second Edition)IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013
FCC (IC)	FCC Part 15 Subpart B.Class B:2020ICES 003 Issue 6.2016ANSI C63.4:2014
EAC	TP TC 004/2011TP TC 020/2011
CCC	GB4943.1-2011, GB17625.1-2012, GB/T9254-2008
TUV	EN 62368-1:2014
cTUVus	UL 62368-1:2014CAN/CSA-C22.2 No. 62368-1-14
TUV-S	IEC 62368-1:2014
RCM	IEC 62368-1:2014, US-TUVR-012145
NOM	NOM-001-SCH-1993
BSMI	CNS15663第五部(102), CNS13438 (95), CNS14336-1 (99)
KC	K60950-1 [2011-12]
ROHS 2.0	2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances Directive
WEEE	2012/19/EU Waste electrical and electronic equipment Directive
