使用説明書 XPG Pylon 750W ADATA

PYLON 750 BRONZE	89
PYLON 650 BRONZE	91
PYLON 550 BRONZE	93
PYLON 450 BRONZE	95
設置	97
安全性および機関による承認	98

XPG PYLON BRONZEシリーズの電源装置をご購入いただき、誠にありがとうございます。

XPG PYLON BRONZEシリーズの電源装置は、俊れた電源性能を維持しながら、静寂な動作を行うように構築されています。静寂かつ効率的な動作を可能にするファン制御亜路設計による極めて低いRPMで動作する120mm流体動的軽支（FDB）を指載しています。 80 PLUS BRONZE定格の効率性により、低コストな動作を実現し、固定ケーブル設定により、合理的な長さとコネクター品質をユーザーに提供します。XPGは、すべての装置に非常に品質の高い105℃の日本製コンデンサーカのみを仕様しており、予算を抑えた高性能PCのための優れた選択肢となります。

安全性と保護

各保護回路が起動すると、主電源出力が切断されます。DCリモコンまたはAC電源をオフにしてオンにすることにより、主電源出力をリセットできます。+5Vsb出力は、障害条件が解除されたとき自動回復するに設定されます。

統合保護回路

過電流保護（OCP）：

XPGは、（すべての+12V、+5V、+3.3Vレール上での110%～140%の総電流に関する）インテル電源設計ガイドを遵守しているため。XPG PYLONのOCPは効率的です。

過電圧保護（OVP）：

+12V、+5V、-3.3V DC出力レール上でのOVPは、最新のインテルATX電源設計ガイドに準拠するために必須です。DC出力が設定レベル、PSUメーカー事前設定を超過すると、OVPはPSUをシャットダウンします。準拠に必要な最小電圧レベルは、+12Vレールで15.6V（最大）、+5Vレールで7.0V（最大）、+3.3Vレールで4.5V（最大）です。

過電力保護：

XPGは、（PSUの110～150％の総電力に関する）インテルATX電源設計ガイドを遵守しています。

過熱保護（OTP）：

OTPは、PSUの内部温度が設定値に達したとき、PSUを確実にシャットダウンします。これは、通常、過剰な内部電流、ファンの故障の結果によるものです。

負荷なし動作：

XPGは、インテルHaswell C6/C7スリープモード機能に対応するために、（OAの最小負荷に関する）インテルATX電源設計ガイドを遵守しています。

短絡保護（SCP）：

SCPは、0.1Ωを下回る出力インピーダンスとして定義されます。特に、SCPは、+12V、+5V、+3.3Vのレールがアースまたは他のレールに短絡するとき、PSUがシャットダウンするようにします。また、システム内部で短絡が発生したとき、PCコンポーネントに損傷が発生しないように保護します。

XPGの電源装置は、どのような状況下においても、価値あるコンポーネントを安全に維持するために、オンボード回路を完全に保護します。

PYLON 750 BRONZE DCケレの一覧 Cybernetics

梱包には、以下が含まれます：

* XPG Pylon Bronze電源裝置
* AC電源コード
* ユーザーマニュアル
* PSUネジ×4本

仕様ラベルおよび安全に関する指示

モデル番号	PYLON750BRONZE
AC入力	100-240V 10-5A 50-60Hz
DC出力	+5V	+3.3V	+12V	-12V	+5V50
出力電流	20A	20A	62.5A	0.3A	2.5A
出力(W)	120W		750W	3.6W	12.5W
移速続出力	750W
寸法(箱X奥行X高さ)	150x140x86mm

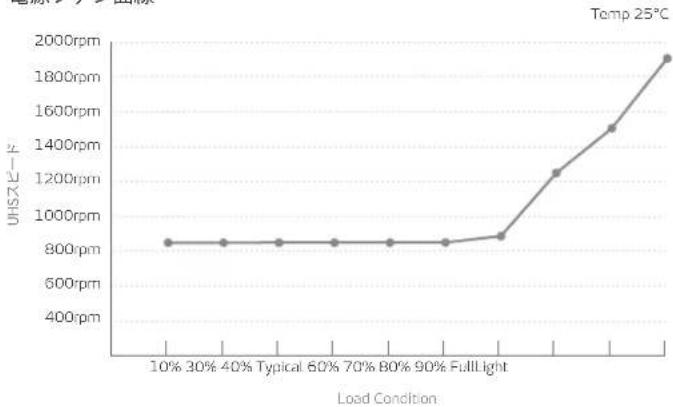

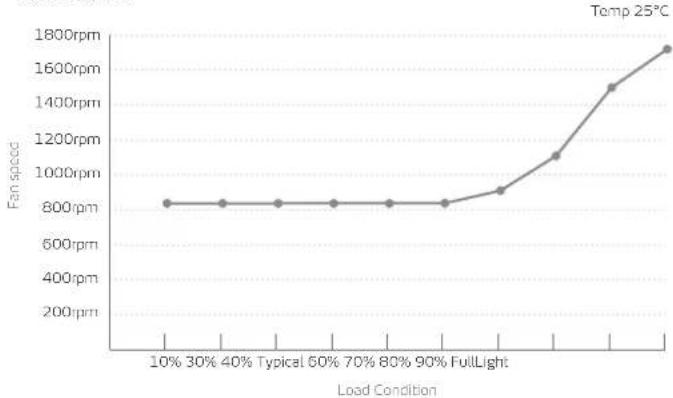

電源ファン曲線

説明		コネクター	Qty
650mm		ATXケーブル24ピン x1	1
650mm		ATX 12Vケーブル8 ビン x1ATX 12Vケーブル 4+4 ビン x1	1
650mm		PCI-eケーブル8ピン (6+2)	2
650mm		SATAケーブル5ピンMolex x1フロッピーケーブル4ピン	1
650mm		SATAケーブル5ピンMolex x1	2

90

PYLON 650 BRONZE DCケレの一覧Cybenetics

梱包には、以下が含まれます：

* XPG Pylon Bronze電源裝置
* AC電源コード
* ユーザーマニュアル
* PSUネジ×4本

仕様ラベルおよび安全に関する指示

モデル番号	PYLON560BRONZE
AC入力	100-240V 10-5A 50-60Hz
DC出力	+5V	+3.3V	+12V	-12V	+5V5D
出力電流	20A	20A	54A	0.3A	2.5A
出力(W)	110W		648W	3.6W	12.5W
移速続出力	650W
寸法(箱X奥行X高さ)	150 x 140 x 86mm

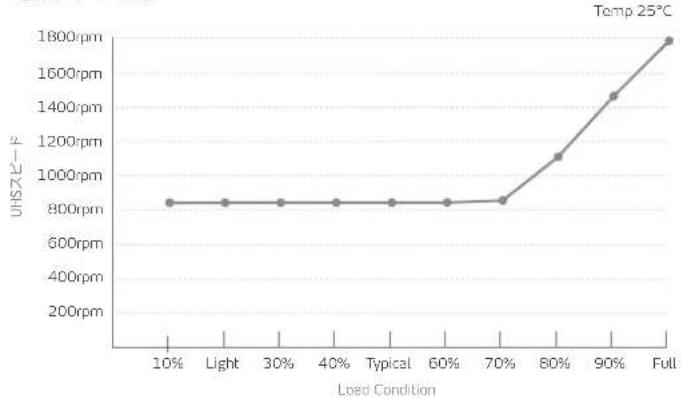

電源ファン曲線

説明		コネクター	Qty
650mm		ATXケーブル24ピン x 1	1
650mm		ATX 12Vケーブル8 ビン x 1ATX 12Vケーブル 4+4 ビン x 1	1
650mm		PCI-eケーブル8ピン (6+2)	2
650mm		SATAケーブル5ピンMolex x1フロッピーケーブル4ピン	1
650mm		SATAケーブル5ピンMolex x1	2

92

PYLON 550 BRONZE DCケレの一覧 Cybernetics S++

梱包には、以下が含まれます：

* XPG Pylon Bronze電源裝置
* AC電源コード
* ユーザーマニュアル
* PSUネジ×4本

仕様ラベルおよび安全に関する指示

モデル番号	PYLONS50BRONZE
AC入力	100-240V 8-4A 50-60Hz
DC出力	+5V	+3.3V	+12V	-12V	+5V5D
出力電流	20A	20A	45.5A	0.3A	2.5A
出力(W)	110W		546W	3.6W	12.5W
移速続出力	550W
寸法(箱X奥行X高さ)	150×140×86mm

電源ファン曲線

説明	コネクター	Qty
650mm[14W5]	ATXケーブル24ピン x 1	1
650mm	ATX 12Vケーブル 4+4ピン x 1	1
650mm	PCI-eケーブル8ピン (6+2)	1
550mm[SAT]	SATAケーブル5ピンMolex x1フロッピーケープル4ピン	1
550mm[SAT][SHH7]	SATAケーブル5ピンMolex x1	1

PYLON 450 BRONZE DCケレの一覧 Cybernetics

梱包には、以下が含まれます：

* XPG Pylon Bronze電源裝置
* AC電源コード
* ユーザーマニュアル
* PSUネジ×4本

仕様ラベルおよび安全に関する指示

モデル番号	PYLON450BRONZE
AC入力	100-240V 7A 3.5A 50-60Hz
DC出力	+5V	+3.3V	+12V	-12V	+5V5D
出力電流	20A	20A	37.5A	0.3A	2.5A
出力(W)	100W		450W	3.6W	12.5W
移速続出力	450W
寸法(箱X奥行X高さ)	150 x 140 x 86mm

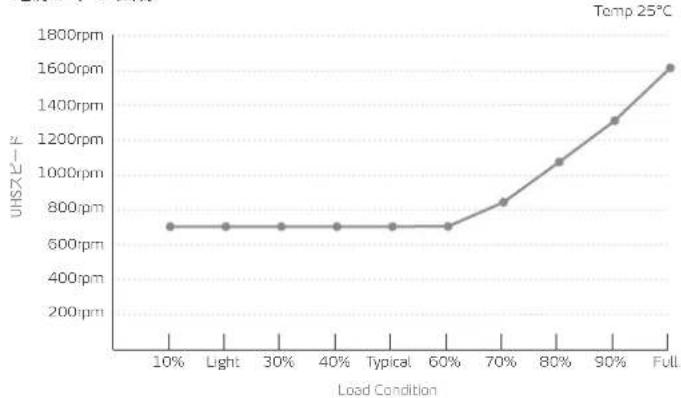

電源ファン曲線

説明 コネクター			Qty
650mm		ATXケーブル24ピン×1	1
		ATX 12Vケーブル4+4ピン×1	1
650mm	[CKRW]	PCI-eケーブル8ピン(6+2)	1
650mm		SATAケーブル5ピンMolex x1フロッピーケープル4ピン	1
650mm		SATAケーブル5ピンMolex x1	1

96

新しいPYLON電源装置の設置

設置を開始する前に、システムの電源を切り、コンセントから切り離してください。古い電源装置から、AC電源コードを切断してください（ある場合）。

1. 损包から電源装置を取り日してください。
2. 付属の4本のネジを使って、ケースにPSUを設置してください。
3. マナーボードの24ピン電源ソケットに24ピンATXコードを接続してください。
4. CPUの資源ソケットにEPS 12V8/4+4 ビンケーブルを接続してください。
5. 4ピンペリフェラルコネクターを使用するデバイス（たとえば、ハードドライブ、ソリッドステートドライブ、光学デバイス）：SATA電源ケーブルを接続してください。
6. グラフィックカードが追加のPCIE電源を必要とする場合は、グラフィックカードのユーザーマニュアルの指示に従い、対応するPCIEコネクターを接続してください。

電源装置は、6+2ピンPCI Eコネクターを使用しています。これは、1つの8ピンまたは6ピンPCI Eコネクターとして効率的に使用できます。

6ピンPCI-Fニスクターとして使用する場合は、コネクターヘッダーから、2ピンニスクターの部分を取り外してください。
7. ファン、ポンプ、従来のコンポーネント、他のデバイス/アダプターの場合は、ベリフェラル/フロッピーディスクの4ピンコネクターに接続してください。
8. AC電源コードを電源装置とコンセントに接続してください。
すべての装置が送切に接続されていることを確認し、電源装置の電源スイッチをオン位置に切り替えてください。

トラブル シュー ティン グ

電源装置を設置した後、システムに電源が入らない場合は、以下のトラブルシューティングガイドに従ってください。

1. AC主電源コードがPCに工しく接続され、コンセントから電源が供給されていることを確認してください。
2. 電洞装置の背面パネルのACオン/オフスイッチが、「1」(オン)位置にあることを確認してください。
3. MBおよびCPUの電源ソケットとコネクターが、マザーボードに正しく接続されていることを確認してください。
   4.PCの電源投入に関する問題が解決されない場合は、ADATAテクニカルサポート、サービスセンター、最寄りの販売図にお問い合わせください。

保証期間

ADATA Technology Co., Ltd.は、地域の法律または規制により規定されていない限り、本製品に対して、3年間保証を提供します。

限定保証

本限定保証は、ADATA Technology Co. Ltd.およびその認定パートナーが製造した製品の修理または交換のみを対応します。

ADATAは、以下の場合を除き、無償で部品を提供する責任を負うものとします。

1. 保証レベルが変更、損傷された場合、または失われた場合。
2. 製品のシリアル番号が、当社の元のシステムに一致しない場合。
3. 認定されていない代理店から製品を購入した場合。
4. 天災により製品が指傷した場合。
5. 使用目的以外で製品を孔用した場合。

オンラインカスタマーサービス

よくある質問（FAQ）、その他の情報、点検手順については、当社の製品ページ（www.xpg.com）にアセスしてください。

安全に関する重要情報

いいかなる場合もで、電源装置を防いたり、自分自身で修理しようとしないでください。内部に高電圧コンポーネントがあるための対象です。

1. 重源装置のファングリルや検気エリアから異物を人れないでください。
   3.気流が高がれたり、制限される可能性があるため、電源装置のファンまたは換気エリアの前に物を置かないでください。
2. 面源装置に付属のケーブル。またはXPGから購入したケーブルのみをご使用ください。本装置に第三者製のケーブルまたは延長ケーブルを使用しないでください。
   5.埃、済気、過度な温度を避けてください。漏れる可能性のある場所に電源装置を同かないでください。
3. 木雀沢装置は、コンピューターへの組み込み用です。コンピューターの外部や屋外で使用しないでください。
4. メーカーの指示およびまたはこれらの安全に関する指示を遵守しないと、保証が無効になる可能性があります。

安全性および機関による承認

機関	標準
CE	EN55032:2015, EN55035:2017, EN IEC 61000-3-2:2019, EN 6100-3-3:2013+A1:2019
CB	IEC 62368-1:2014 (Second Edition)IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013
FCC (IC)	FCC Part 15 Subpart B Class B:2020ICES-003 Issue 6:2016ANSI C63.4:2014
EAC	TP TC 004/2011TP TC 020/2011
CCC	GB4943.1-2011, GB17625.1-2012, GB/T0254-2008
TUV	EN 62368-1:2014
cTUVus	UL 62368-1:2014CAN/CSA-C22.2 No. 62368-1-14
TUV-S	IEC 62368-1:2014
RCM	IEC 62368-1:2014, US-TUVR-012145
NOM	NOM-001-SCFI-1993
BSMI	CNS15663第五第(102), CNS13438 (95), CNS14336-1 (99)
KC	K00950-1 (2011-12)
ROHS 2.0	2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances Directive
WEEE	2012/19/EU Waste electrical and electronic equipment Directive

KR

제품 사양

型号	PYLON750BRONZE
AC输入范围	100-240V 10-5A 50-60Hz
DC输出电压	+5V	+3.3V	+12V	-12V	+5V50
最高负载	20A	20A	62.5A	0.3A	2.5A
混合型负载	120W		750W	3.6W	12.5W
总输出	750W
尺寸长×宽×高	150×140×86mm

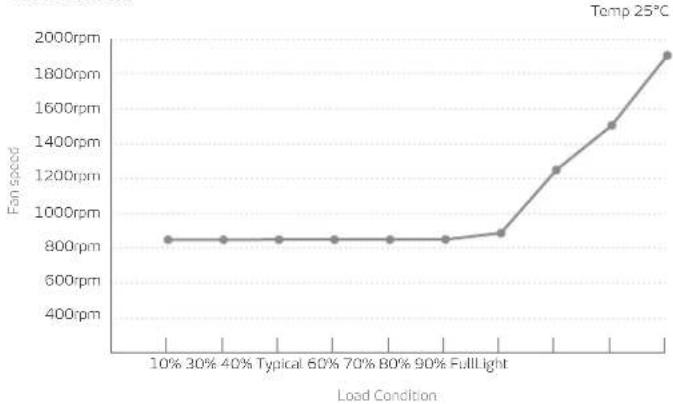

电源风扇曲线

型号	PYLON560BRONZE
AC输入范围	100-240V 10-5A 50-60Hz
DC输出电压	+5V	+3.3V	+12V	-12V	+5V50
最高负载	20A	20A	54A	0.3A	2.5A
混合型负载	110W		648W	3.6W	12.5W
总输出	650W
尺寸长×宽×高	150×140×86mm

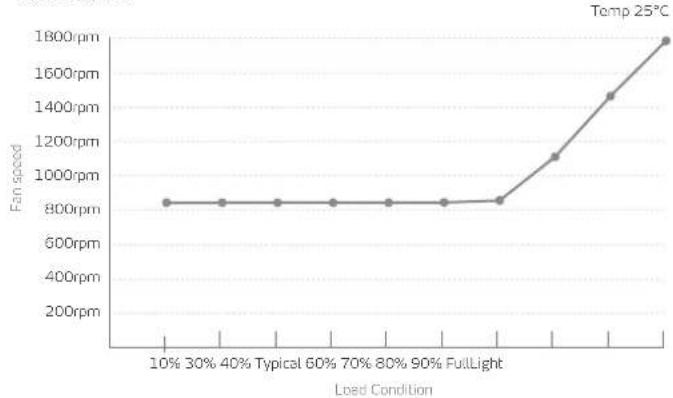

电源风扇曲线

型号	PYLONS60BRONZE
AC输入范围	100-240V 8-4A 50-60Hz
DC输出电压	+5V	+3.3V	+12V	-12V	+5V50
最高负载	20A	20A	45.5A	0.3A	2.5A
混合型负载	110W		546W	3.6W	12.5W
总输出	550W
尺寸长×宽×高	150×140×86mm

电源风扇曲线

型号	PYLON4508FONZE
AC输入范围	100-240V 7A 3.5A 50-60Hz
DC输出电压	+5V	+3.3V	+12V	-12V	+5V5D
最高负载	20A	20A	37.5A	0.3A	2.5A
混合型负载	100W		450W	3.6W	12.5W
总输出	450W
尺寸长×宽×高	150×140×86mm

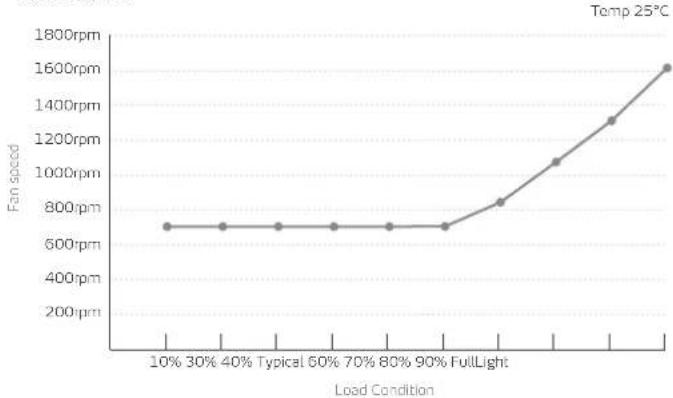

电源风扇曲线

型板	PYLON750BRONZE
AC输入插座	100-240V 10-5A 50-60Hz
DC输出插座	+5V	+3.3V	+12V	-12V	+5V50
最高负载	20A	20A	62.5A	0.3A	2.5A
混合型负载	120W		750W	3.6W	12.5W
输出	750W
尺寸长×宽×高	150×140×86mm

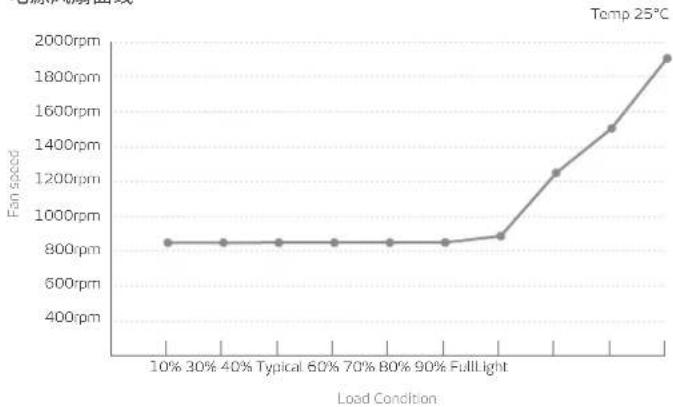

電源風扇曲線

型號	PYLON560BRONZE
AC输入部圍	100-240V 10-5A 50-60Hz
DC新出電流	+5V	+3.3V	+12V	-12V	+5V5D
最高負載	20A	20A	54A	0.3A	2.5A
混合型自製	110W		648W	3.6W	12.5W
鐵鐵山	650W
尺寸長×厚×高	150×140×86mm

電源風扇曲線

型紙	PYLON450BRONZE
AC输入範圍	100-240V 7A 3.5A 50-60Hz
DC輸出電束	+5V	+3.3V	+12V	-12V	+5V5D
最自負載	20A	20A	37.5A	0.3A	2.5A
混合型負載	100W		450W	3.6W	12.5W
鐵籤出	450W
尺寸長×宽×高	150×140×86mm

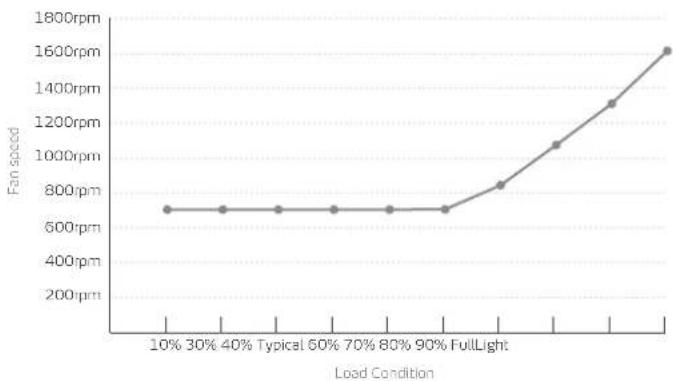

電源風扇曲線
