XPG Pylon 750W - Alimentation PC ADATA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Alimentation PC ATX
Marque	ADATA (XPG)
Modèle	XPG Pylon 750W
Dimensions (L x l x H)	150 x 140 x 86 mm
Puissance totale continue	750 W
Efficacité	Certifiée 80 PLUS Bronze
Tension d'entrée	100-240 V CA, 10-5 A, 50-60 Hz
Sortie +12 V	62,5 A (max)
Sortie +5 V	20 A
Sortie +3,3 V	20 A
Sortie -12 V	0,3 A
Sortie +5 Vsb	2,5 A
Ventilateur	120 mm à roulement dynamique fluide (FDB)
Régime du ventilateur (typique)	800 tr/min (jusqu'à 1900 tr/min selon charge)
Condensateurs	Japonais 105 °C
Protections intégrées	OCP, OVP, OPP, OTP, SCP, fonctionnement à vide
Connecteurs principaux	1x ATX 24 broches, 1x EPS 8 broches, 2x PCI-E 6+2 broches, 2x SATA, 1x Molex + FDD
Longueur des câbles	650 mm (ATX, EPS, PCI-E), 550 mm (SATA/Molex)
Garantie	3 ans limitée
Entretien et nettoyage	Débrancher, nettoyer avec un chiffon sec ; ne pas obstruer la ventilation
Sécurité	Ne jamais ouvrir l'appareil ; utiliser uniquement les câbles fournis
Normes	CE, CB, FCC, TUV, CCC, BSMI, KC, RoHS 2.0

FOIRE AUX QUESTIONS - XPG Pylon 750W ADATA

Comment installer l'alimentation XPG Pylon 750W ?

Éteignez et débranchez le PC. Installez le bloc dans le boîtier avec les 4 vis fournies. Branchez le câble ATX 24 broches sur la carte mère, le câble EPS 8 broches sur le CPU, les câbles PCI-E sur la carte graphique, et les câbles SATA sur les disques. Connectez le cordon secteur et mettez l'interrupteur en position I (Marche).

Que faire si mon PC ne s'allume pas après installation ?

Vérifiez que le cordon secteur est bien branché et que la prise fonctionne. Assurez-vous que l'interrupteur à l'arrière du bloc est sur « I ». Vérifiez que les connecteurs ATX et CPU sont correctement enfoncés. Si le problème persiste, contactez l'assistance ADATA.

Quelle est la garantie de l'alimentation XPG Pylon 750W ?

ADATA offre une garantie limitée de 3 ans pour ce produit, sauf disposition légale contraire. La garantie ne couvre pas les dommages dus à l'ouverture, à une catastrophe naturelle ou à une utilisation abusive.

Puis-je utiliser des câbles d'alimentation tiers avec cette alimentation ?

Non, utilisez uniquement les câbles fournis ou achetés auprès de XPG. L'utilisation de câbles tiers peut entraîner des dommages et annuler la garantie.

L'alimentation est-elle silencieuse ?

Oui, grâce au ventilateur FDB de 120 mm qui tourne à faible vitesse (800 tr/min typiquement). La courbe du ventilateur est optimisée pour un fonctionnement silencieux jusqu'à 90 % de charge, avec une vitesse maximale de 1900 tr/min en conditions extrêmes.

Quels types de protections sont intégrés ?

L'alimentation dispose de protections complètes : OCP (surintensité), OVP (surtension), OPP (surcharge), OTP (surchauffe), SCP (court-circuit) et fonctionnement à vide compatible Haswell C5/C7.

Comment nettoyer mon alimentation ?

Débranchez l'alimentation du secteur. Utilisez un chiffon sec pour essuyer l'extérieur. Ne soufflez pas de poussière à l'intérieur et n'insérez aucun objet dans la grille du ventilateur. Évitez les produits liquides.

Quelle est la compatibilité avec les cartes graphiques modernes ?

L'alimentation possède 2 connecteurs PCI-E 6+2 broches adaptés à la plupart des cartes graphiques nécessitant 8 ou 6 broches. Pour une carte 6 broches, détachez la partie 2 broches du connecteur.

Puis-je réparer l'alimentation moi-même ?

Non, n'ouvrez jamais le bloc d'alimentation en raison des hautes tensions internes. Toute tentative de réparation personnelle est dangereuse et annule la garantie. Contactez un service agréé.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation est inclus dans l'emballage au format papier. Vous pouvez aussi le télécharger gratuitement au format PDF sur le site de XPG (www.xpg.com) ou sur notice-facile.com.

MODE D'EMPLOI XPG Pylon 750W ADATA

Spécifications du produit

PYLON 750 BRONZE	29
PYLON 650 BRONZE	31
PYLON 550 BRONZE	33
PYLON 450 BRONZE	35
Installation	37
Agréments de sécurité et d'agences	38

Félicitations pour l'achat de votre nouveau BLOC d'alimentation XPG PYLON BRONZE SERIES

Les blocs d'alimentation XPG PYLON BRONZE Series sont créés pour un fonctionnement silencieux tout en conservant une performance d'alimentation Xirienne. Ils disposent d'un ventilateur à roulement dynamique fluide (FDB) de 120 mm tournant à un régime extrêmement bas avec un circuit de commande de ventilateur permettant un fonctionnement silencieux et efficace.

L'efficacité classée 80 PLUS BRONZE garantit un fonctionnement à faible coût et le jeu de câbles fixes offre un confort d'utilisation avec une longueur et une quantité de connecteurs raisonnables. XPG utilise exclusivement des condensateurs principaux japonais 105°C de très haute qualité sur tous les blocs et c'est un excellent choix pour tout PC de hautes performances à budget contenu.

Sécurité et protection

Les sorties principales sont verrouillées lors du déclenchement de chaque protection. La sortie principale peut être réinitialisée en allumant et en éteignant successivement le CC distant ou l'alimentation secteur. La sortie +5Vsb est réglée sur une récupération automatique lorsque la condition de défaillance est éliminée.

Circuits de protection intégrés

Protection contre les surintensités (OCP)

XPG a respecté le Guide Intel de conception des blocs d'alimentation avec 110% à 140% du courant total sur tous les rails +12V, +5V et +3,3V. L'OCP de XPG PYLON est donc plus efficace.

Protection contre les surtensions (OVP) :

L'OVP sur les rails de sortie CC +12V, +5V et +3,3V est nécessaire pour se conformer au Guide Intel ATX de conception des blocs d'alimentation ATX. L'OVP arrête le bloc d'alimentation dans le cas où les sortes CC dépassent un niveau donné, déterminé par le fabricant du bloc d'alimentation. Les niveaux de tension minimum requis pour la conformité sont les suivants: rail +12 V à 15,6 V maxi, rail +5 V à 7,0 V maxi, rail +3,3 V à 4,5V maxi.

Protection contre les surcharges :

XPG a respecté le Guide Intel de conception des blocs d'alimentation ATX avec 110% à 150% de la puissance totale du bloc d'alimentation.

Protection contre la surchauffe (OTP) :

L'OTP s'assure que le bloc d'alimentation s'éteigne lorsque sa température interne atteint un niveau donné. Ceci est généralement dû à une surcharge de courant interne ou à un ventilateur défectueux.

Fonctionnement à vide :

XPG a suivi le Guide Intel de conception des blocs d'alimentation ATX avec une charge minimale de 0 A pour prendre en charge la fonction de mode de veille Intel Haswell C5/C7.

Protection contre les courts-circuits (SCP) :

La SCP réagit à toute impédance de sortie inférieure à 0,1 ohms. Entre autres choses, la SCP s'assure que l'alimentation est coupée en cas de court-circuit des rails + 12V, + 5V ou + 3,3V par rapport à une masse ou à un autre rail. Elle garantit également que les composants de votre PC ne subiront aucun dommage en cas de court-circuit dans le système.

Les alimentations XPG disposent de circuits de protection complets afin de protéger vos composants coûteux en toutes circonstances.

des câbles Cybenetics

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze * Cordon d'alimentation CA * Manuel d'utilisation * Vis de bloc d'alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle	PYLON750BRONZE
Entrée secteur	100-240V 10-5A 50-60Hz
Sortie CC	+5V	+3,3V	+12V	-12V	+5V5D
Courant de sortie	20A	20A	62,5A	0,3A	2,5A
Puissance de sortie	120W		750W	3,6W	12,5W
Puissance continuo totale	750W
Dimensions L x L x H	150 x 140 x 86mm

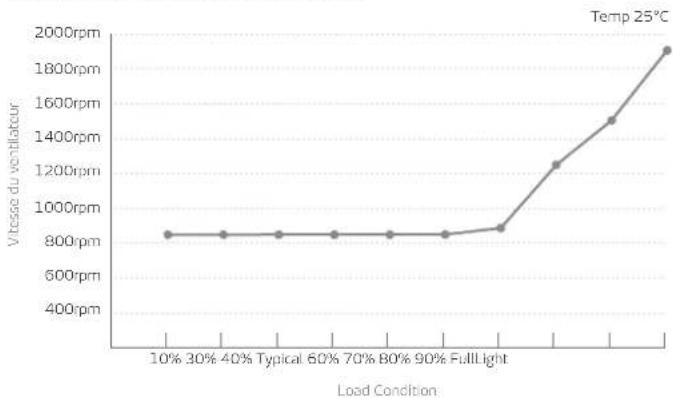

Courbe du ventilateur d'alimentation

Description Connecteur		Qté
650mm(HOZS)	Câble ATX 24 broches x 1	1
650mm(YWYY)	Câble ATX 12V8 broches x 1Câble ATX 12V4+4 broches x 1	1
650mm(4WES)	Câble PCI-e 8 broches (6+2)	2
550mmroches	Câble SATA 5 brochesMolex x1Câble FLOPPY 4 broches	1
550mm[SATA]	Câble SATA 5 brochesMolex x1	2

PYLON 650 BRONZE liste des câbles cybernetics

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze * Cordon d'alimentation CA * Manuel d'utilisation * Vis de bloc d'alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle PYLON550BRON76
Entrée secteur	100-240V 10-5A 50-60Hz
Sortie CC	+5V	+3,3V	+12V	-12V	+5VSD
Courant de sortie	20A	20A	54A	0,3A	2,5A
Puissance de sortie	110W		64BW	3,6W	12,5W
Puissance continuo totale			650W
Dimensions L x L x H	150 x 140 x 86mm

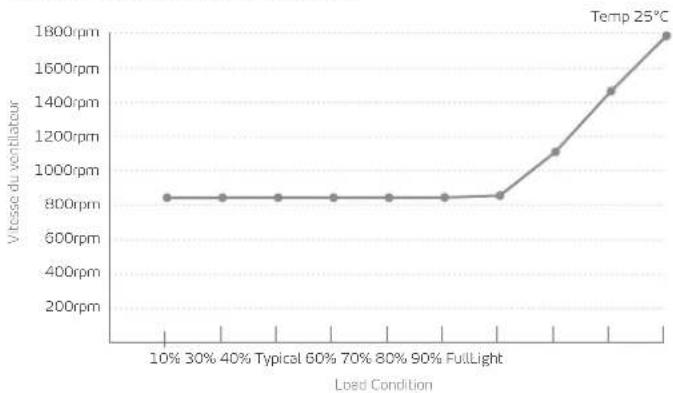

Courbe du ventilateur d'alimentation

Description Connecteur		Qté
650mm	Câble ATX 24 broches x 1	1
650mm	Câble ATX 12V 8 broches x 1Câble ATX 12V 4+4 broches x 1	1
650mm[27X5]	Câble PCI-e 8 broches (G+2)	2
650mmoches	Câble SATA 5 brochesMolex x1Câble FLOPPY 4 broches	1
650mm	Câble SATA 5 brochesMolex x1	2

des câbles Cybenetics

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze * Cordon d'alimentation CA * Manuel d'utilisation * Vis de bloc d'alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle	PYLONS50BRONZE
Entrée secteur	100-240V 8-4A 50-60Hz
Sortie CC	+5V	+3,3V	+12V	-12V	+5V5D
Courant de sortie	20A	20A	45,5A	0,3A	2,5A
Puissance de sortie	110W		546W	3,6W	12,5W
Puissance continuo totale	550W
Dimensions L x L x H	150 x 140 x 86mm

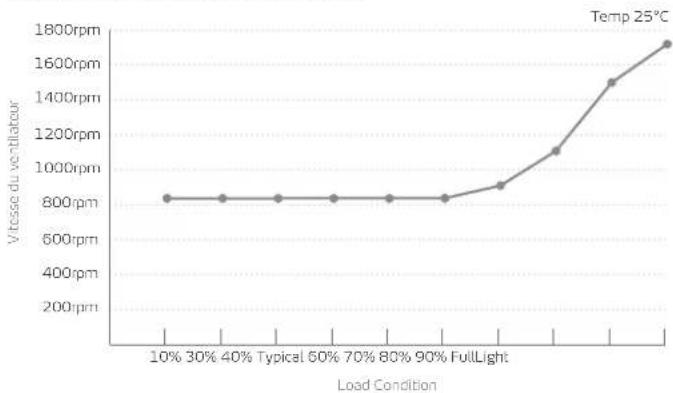

Courbe du ventilateur d'alimentation

Description Connecteur			Qté
650mm	[5306]	Câble ATX 24 broches x 1	1
		Câble ATX 12V 4+4 broches x 1	1
650mm		Câble PCI-e 8 broches (6+2)	1
550mm		Câble SATA 5 brochesMolex x1Câble FLOPPY 4 broches	1
550mm		Câble SATA 5 brochesMolex x1	1

PYLON 450 BRONZE listing des câbles

Le contenu de l'emballage est le suivant :

* Bloc d'alimentation XPG Pylon Bronze * Cordon d'alimentation CA * Manuel d'utilisation * Vis de bloc d'alimentation x 4

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle	PYLON4S0BRONZE
Entree secteur	100-240V 7A-3.5A 50-60Hz
Sortie CC	+5V	+3.3V	+12V	-12V	+5VSD
Courant de sortie	20A	20A	37,5A	0,3A	2,5A
Puissance de sortie	100W		450W	3.6W	12,5W
Puissance continue totale	450W
Dimensions L x L x H	150 x 140 x 85mm

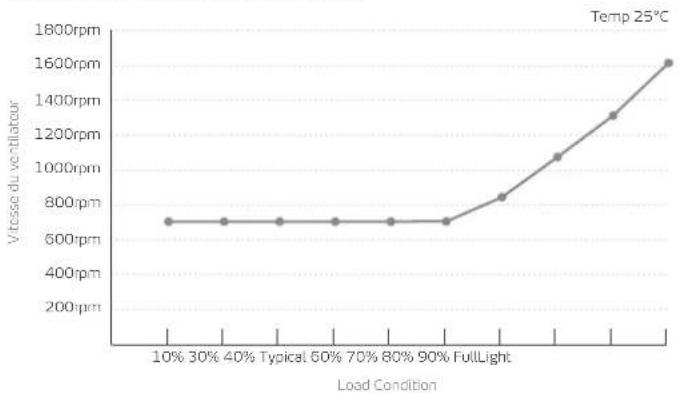

Courbe du ventilateur d'alimentation

Assurez-vous que votre système est éteint et débranché avant de démarrer l'installation. Débranchez le cordon d'alimentation CA secteur de votre ancien bloc d'alimentation, le cas échéant.

1. Sortez le bloc d'alimentation de son emballage.
2. Installez le bloc d'alimentation dans le boîtier avec les quatre vis fournies.
3. Branchez le câble ATX 24 broches sur la prise d'alimentation 24 broches de la carte mère.
4. Connectez le câble EPS 12V 8 / 4+4 broches à la prise d'alimentation du CPU.
5. Raccordez les câbles d'alimentation SATA à tous les dispositifs pouvant utiliser des connecteurs périphériques à 4 broches, c'est-à-dire les disques durs, les SSD, les lecteurs optiques.
6. Branchez le connecteur PCI-E correspondant comme indiqué dans le manuel d'utilisation de votre carte graphique, si votre carte graphique requiert une alimentation PCI-E dédiée. Veuillez noter que l'alimentation utilise un connecteur PCI-E 6+2 broches qui peut servir effectivement de connecteur PCI-E 8 broches ou 6 broches. Pour l'utiliser comme connecteur PCI-E 6 broches, veuillez détacher la partie connecteur 2 broches de la tête du connecteur.
7. Raccordez le connecteur périphérique / floppy (disquette) à 4 broches pour les ventilateurs, les pompes, les composants anciens et les autres périphériques / adaptateurs.
8. Raccordez le cordon d'alimentation CA secteur à votre bloc d'alimentation et à la prise secteur. Vérifiez tous les branchements pour vous assurer que chaque élément est correctement raccordé et mettez l'interrupteur d'alimentation de l'alimentation en position MARCHE.

Dépannage

Si votre système ne s'allume pas après avoir installé l'alimentation, veuillez suivre le guide de dépannage ci-dessous :

1. Veuillez vous assurer que le cordon d'alimentation secteur est correctement connecté à votre PC et que votre prise de courant fournit correctement du courant.
2. Veuillez vous assurer que l'interrupteur secteur Marche / Arrêt situé sur le panneau arrière du bloc d'alimentation est en position « I » (Marche).
3. Veuillez vous assurer que la prise et les connecteurs d'alimentation de la carte mère et du CPU sont correctement raccordés à la carte mère.
4. Si vous avez toujours des problèmes pour allumer votre PC, veuillez contacter l'assistance technique ADATA, le centre de service ou votre revendeur local.

Durée de garantie

ADATA Technology Co. Ltd. offre une garantie limitée de trois (3) ans pour ce produit, à moins que les lois et règlements régionaux ne stipulent le contraire.

Limitation de garantie

Cette garantie limitée couvre uniquement les réparations ou les remplacements des produits fabriqués par ADATA Technology Co. Ltd. et ses partenaires autorisés. Veuillez noter qu'ADATA est responsable de fournir des réparations gratuites, sauf dans les cas suivants :

1. L'étiquette de garantie a été altérée, encachetée ou enlevée.
2. Le numéro de série du produit n'est pas conforme à notre système original.
3. Le produit a été acheté auprès d'un agent non autorisé.
4. Les dommages causés par une catastrophe naturelle
5. Tout abus en dehors de l'utilisation prévue du produit

Service après-vente en ligne

Pour les questions fréquemment posées, des informations supplémentaires et des instructions de service, veuillez consulter notre page produit sur www.xpg.com

Informations importantes relatives à la sécurité

1. NE JAMAIS, en aucune circonstance, ouvrir le bloc d'alimentation ou tenter de le réparer par vous-même. Ceci est extrêmement dangereux en raison des composants sous hautes tensions à l'intérieur.
2. N'insérer AUCUN objet dans la grille du ventilateur ou dans la zone de ventilation du bloc d'alimentation.
3. NE placer AUCUN objet devant le ventilateur ou la zone de ventilation ou bloc d'alimentation qui pourrait obstruer ou restreindre le flux d'air.
4. UTILISER le câble fourni avec le bloc d'alimentation, ou acheté auprès de XPG. NE PAS utiliser de câbles tiers ni de rallonges avec cet appareil.
5. Éviter la poussière, l'humidité et les températures extrêmes. Ne pas placer le bloc d'alimentation dans un endroit où il pourrait être humide.
6. Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas prévu pour une utilisation externe ou extérieure.
7. Le non-respect des instructions du fabricant et / ou de ces instructions relatives à la sécurité peut annuler immédiatement toutes les garanties.

AGRÉMENTS DE SÉCURITÉ ET D'AGENCES

Agence	Norme
CE	EN55032:2015, EN55035:2017, EN IEC 61000-3-2:2019, EN 6100-3-3:2013+A1:2019
CB	IEC 62368-1:2014 (Second Edition)IEC 60950-1:2005 (Second Edition) + Am 1:2009 + Am 2:2013
FCC (IC)	FCC Part 15 Subpart B.Class B:2020ICES 003 Issue 6:2016ANSI C63.4:2014
EAC	TP TC 004/2011TP TC 020/2011
CCC	GB4943.1-2011, GB17625.1-2012, GB/T9254-2008
TUV	EN 62368-1:2014
cTUVus	UL 62368-1:2014CAN/C5A-C22.2 No. 62368-1-14
TUV-S	IEC 62368-1:2014
RCM	IEC 62368-1:2014, US-TUVR-012145
NOM	NOM-001-SCH-1993
BSMI	CNS15663第五部(102), CNS13438 (95), CNS14336-1 (99)
KC	K60950-1 (2011-12)
ROHS 2.0	2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances Directive
WEEE	2012/19/EU Waste electrical and electronic equipment Directive
