Тип продукта	Внутренний твердотельный накопитель (SSD)
Модель	LEGEND 970 Pro
Бренд	ADATA
Форм-фактор	M.2 2280
Интерфейс	PCI Express 5.0 x4 (NVMe 2.0)
Доступные ёмкости	1 ТБ, 2 ТБ, 4 ТБ
Размеры (Д x Ш x В)	80.0 x 22.0 x 11.5 мм (с радиатором)
Вес	Прибл. 10 г (без радиатора), 22 г (с радиатором)
Скорость последовательного чтения (макс.)	14 000 МБ/с
Скорость последовательной записи (макс.)	12 000 МБ/с
Случайное чтение (IOPS макс.)	1 500 000
Случайная запись (IOPS макс.)	1 200 000
Потребляемая мощность (активный режим)	7.5 Вт (типичная)
Потребляемая мощность (простой)	0.1 Вт (типичная)
Рабочая температура	0°C до 70°C
Температура хранения	-40°C до 85°C
Ударопрочность	1500G/0.5ms
Вибрационная стойкость	20G (20-2000Гц)
Среднее время наработки на отказ (MTBF)	2 000 000 часов
Терабайты записи (TBW) - модель 2 ТБ	1400 TBW
Гарантия	5 лет ограниченная
Основные характеристики	Поддержка PCIe 5.0, встроенный радиатор, совместимость с PS5, SLC-кэширование, LDPC ECC
Инструкции по очистке	Используйте мягкую сухую ткань; избегайте жидкостей. Убедитесь, что накопитель выключен.
Ремонтопригодность	Не подлежит обслуживанию пользователем; заменяемых деталей нет. Обратитесь в службу поддержки по вопросам.

Часто задаваемые вопросы - LEGEND 970 Pro ADATA

Какова максимальная скорость последовательного чтения ADATA LEGEND 970 Pro?

Максимальная скорость последовательного чтения составляет до 14 000 МБ/с при использовании интерфейса PCIe 5.0.

Совместим ли ADATA LEGEND 970 Pro с PlayStation 5?

Да, он совместим с PS5, так как соответствует минимальным требованиям к скорости PCIe 4.0 и оснащен радиатором, подходящим для слота расширения PS5.

Каков срок службы этого SSD в TBW?

Показатель TBW (общий объем записанных байт) зависит от емкости. Для модели 2 ТБ он составляет 1400 TBW, что обеспечивает высокую выносливость при интенсивных нагрузках.

Требуется ли радиатор для ADATA LEGEND 970 Pro?

Накопитель поставляется с предустановленным радиатором. Рекомендуется использовать прилагаемый радиатор для обеспечения оптимального теплового режима при длительных высокоскоростных операциях.

Каков гарантийный срок для ADATA LEGEND 970 Pro?

ADATA предоставляет 5-летнюю ограниченную гарантию на SSD LEGEND 970 Pro при соблюдении лимита TBW.

Можно ли использовать этот SSD для игр?

Безусловно. Благодаря интерфейсу PCIe 5.0 и сверхвысоким скоростям чтения/записи он обеспечивает исключительную игровую производительность, сокращая время загрузки и улучшая потоковую передачу текстур.

Какие инструменты нужны для установки SSD?

Вам понадобится отвертка Phillips #0 для установки накопителя в слот M.2. Радиатор предустановлен, поэтому дополнительные инструменты не требуются.

Поддерживает ли LEGEND 970 Pro аппаратное шифрование?

Да, он поддерживает TCG Opal 2.0 и шифрование AES-256 бит для повышенной безопасности данных.

Каков диапазон рабочих температур?

Диапазон рабочих температур составляет 0°C до 70°C. Избегайте использования накопителя в средах, превышающих эти температуры, чтобы предотвратить троттлинг.

Можно ли обновить прошивку на ADATA LEGEND 970 Pro?

Да, обновления прошивки можно выполнить с помощью программного обеспечения ADATA SSD ToolBox, доступного для загрузки на официальном сайте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LEGEND 970 Pro ADATA

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаитвердотельный накопительМ.2 ADATA

*Для разборкикорпусарекомендуется использовать стандартнуюрестовуюотвертку (3,5 мм); адля установкитвердотельногонакопителя М.2 требуется крестоваяотвертка меньшегоразмера, таккаквнем используются винты диаметром 1,85-1,98 мм.

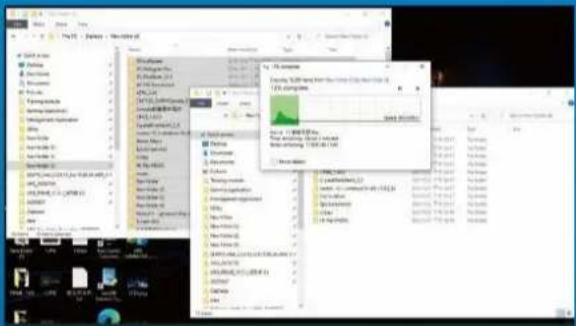

Передначалом установкиобязательно зарезервируйтеважныеданныес ПКна внешнемустройстве, например навнешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполниврезервированиеданных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

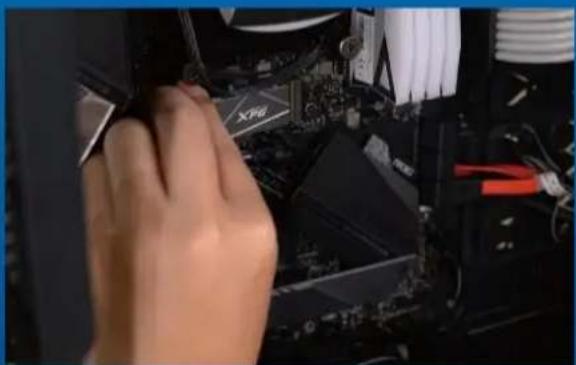

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположенияслотовзависитот моделиПК. Подробнаяинформацияпредставленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

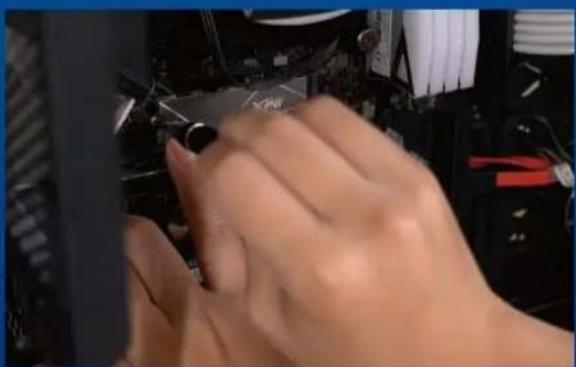

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыс помощью маленькой крестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЬ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNPC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаи твердотельный накопительМ.2 ADATA

*Для разборки корпусарекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установкитвердотельногонакопителяМ.2 требуется крестоваяотверткаменьшего размера, так как в нем используютсявинтыдиаметром1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждению устройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNLAPTOP

Как установить твердотельный накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

Product display featuring a game controller, multiple video and audio formats including a 512x780X780X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X857 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 ADATA
• Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

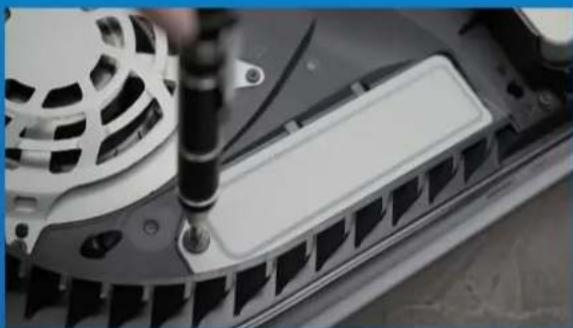

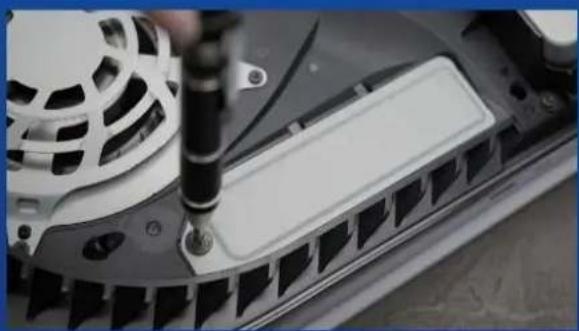

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

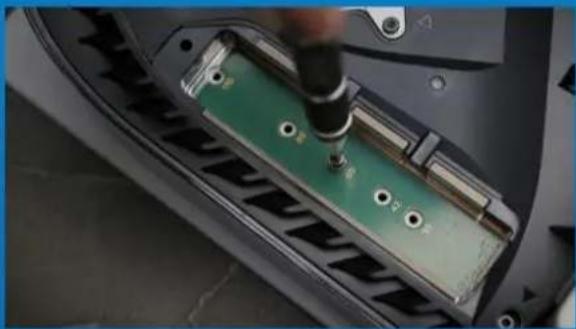

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

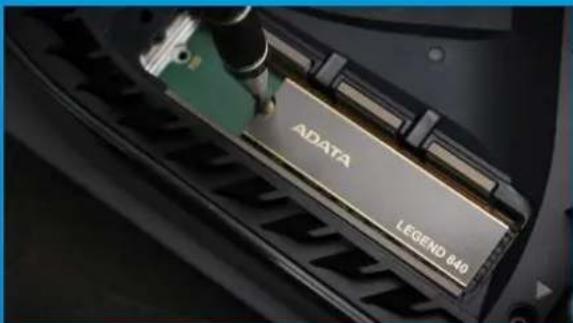

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
