LEGEND 970 Pro - SSD ADATA - Kostenlose Bedienungsanleitung

Produkttyp	Interne Solid-State-Festplatte (SSD)
Modell	LEGEND 970 Pro
Marke	ADATA
Formfaktor	M.2 2280
Schnittstelle	PCI Express 5.0 x4 (NVMe 2.0)
Verfügbare Kapazitäten	1TB, 2TB, 4TB
Abmessungen (L x B x H)	80,0 x 22,0 x 11,5 mm (mit Kühlkörper)
Gewicht	ca. 10 g (ohne Kühlkörper), 22 g (mit Kühlkörper)
Sequenzielle Lesegeschwindigkeit (max.)	14.000 MB/s
Sequenzielle Schreibgeschwindigkeit (max.)	12.000 MB/s
Zufälliges Lesen (IOPS max.)	1.500.000
Zufälliges Schreiben (IOPS max.)	1.200.000
Stromverbrauch (aktiv)	7,5 W (typisch)
Stromverbrauch (Leerlauf)	0,1 W (typisch)
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Stoßfestigkeit	1500G/0,5ms
Vibrationsfestigkeit	20G (20-2000Hz)
Mittlere Betriebsdauer zwischen Ausfällen (MTBF)	2.000.000 Stunden
Geschriebene Terabyte (TBW) - 2TB-Modell	1400 TBW
Garantie	5 Jahre begrenzt
Hauptmerkmale	PCIe 5.0-Unterstützung, integrierter Kühlkörper, PS5-kompatibel, SLC-Caching, LDPC ECC
Reinigungshinweise	Verwenden Sie ein weiches, trockenes Tuch; vermeiden Sie Flüssigkeiten. Stellen Sie sicher, dass das Laufwerk ausgeschaltet ist.
Reparierbarkeit	Nicht vom Benutzer wartbar; keine austauschbaren Teile. Kontaktieren Sie den Support bei Problemen.

Häufig gestellte Fragen - LEGEND 970 Pro ADATA

Was ist die maximale sequenzielle Lesegeschwindigkeit des ADATA LEGEND 970 Pro?

Die maximale sequenzielle Lesegeschwindigkeit beträgt bis zu 14.000 MB/s bei Verwendung der PCIe 5.0-Schnittstelle.

Ist der ADATA LEGEND 970 Pro mit der PlayStation 5 kompatibel?

Ja, er ist mit der PS5 kompatibel, da er die Mindestgeschwindigkeit von PCIe 4.0 erfüllt und mit einem Kühlkörper geliefert wird, der in den Erweiterungssteckplatz der PS5 passt.

Wie hoch ist die Lebensdauer dieser SSD in Bezug auf TBW?

Die TBW-Bewertung (Total Bytes Written) hängt von der Kapazität ab. Für das 2TB-Modell beträgt sie 1400 TBW, was einer hohen Ausdauer für schwere Arbeitslasten entspricht.

Benötigt der ADATA LEGEND 970 Pro einen Kühlkörper?

Das Laufwerk wird mit einem vorinstallierten Kühlkörper geliefert. Es wird empfohlen, den mitgelieferten Kühlkörper zu verwenden, um ein optimales thermisches Management bei langanhaltenden Hochgeschwindigkeitsoperationen zu gewährleisten.

Wie lange beträgt die Garantiezeit für den ADATA LEGEND 970 Pro?

ADATA gewährt eine 5-jährige eingeschränkte Garantie für die LEGEND 970 Pro SSD, vorbehaltlich des TBW-Limits.

Kann ich diese SSD zum Spielen verwenden?

Absolut. Mit seiner PCIe 5.0-Schnittstelle und den ultraschnellen Lese-/Schreibgeschwindigkeiten bietet es eine außergewöhnliche Spieleleistung, verkürzt Ladezeiten und verbessert das Textur-Streaming.

Welche Werkzeuge benötige ich zur Installation der SSD?

Sie benötigen einen Phillips #0 Schraubendreher, um das Laufwerk im M.2-Steckplatz zu montieren. Der Kühlkörper ist vorinstalliert, daher sind keine weiteren Werkzeuge erforderlich.

Unterstützt der LEGEND 970 Pro Hardware-Verschlüsselung?

Ja, er unterstützt TCG Opal 2.0 und AES-256-Bit-Verschlüsselung für erhöhte Datensicherheit.

Wie hoch ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich liegt bei 0°C bis 70°C. Vermeiden Sie die Verwendung des Laufwerks in Umgebungen, die diese Temperaturen überschreiten, um eine Drosselung zu verhindern.

Kann ich die Firmware des ADATA LEGEND 970 Pro aktualisieren?

Ja, Firmware-Updates können mit der SSD ToolBox Software von ADATA durchgeführt werden, die auf deren offizieller Website zum Download verfügbar ist.

BEDIENUNGSANLEITUNG LEGEND 970 Pro ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

2.IHREDATENSICHERN

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

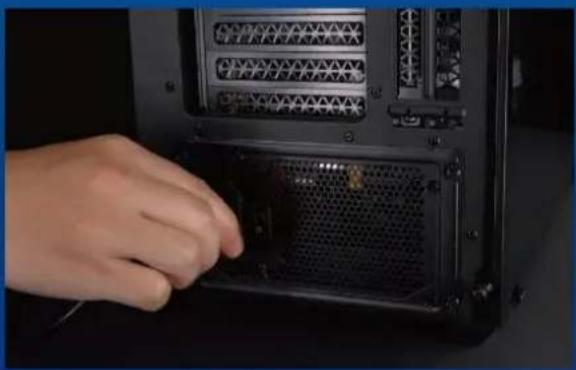

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

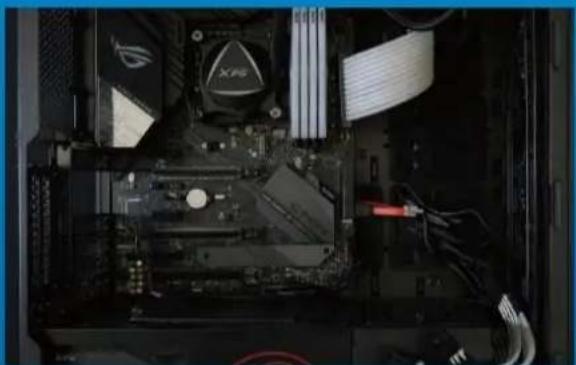

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterinformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

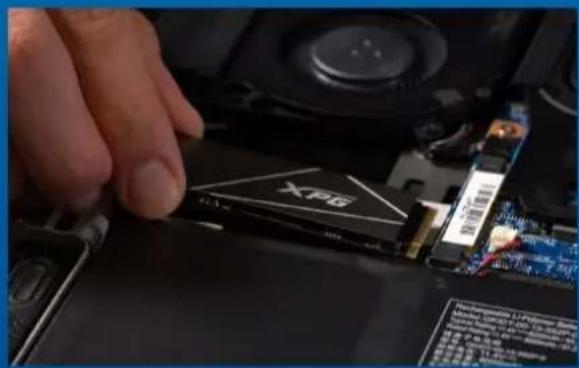

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

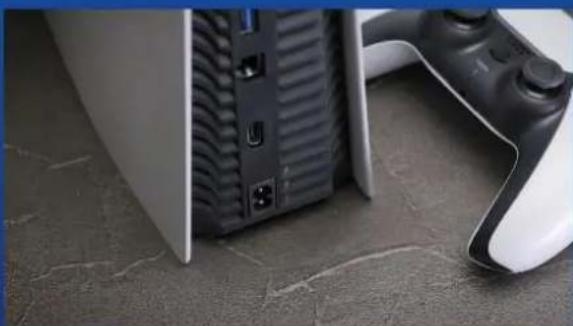

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

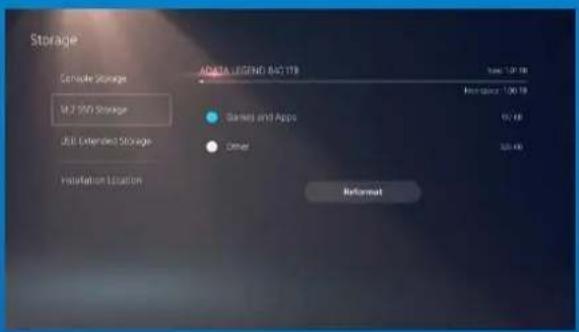

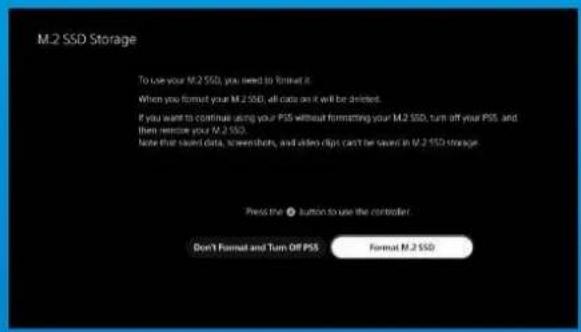

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.

PLAYSTATION5に

M.2 SSDを取り付ける方法
