Produkttyp	SSD (Solid-State-Laufwerk)
Marke	ADATA
Modell	LEGEND 860
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen4 x4, NVMe 1.4
Kapazität	Erhältlich in 512GB, 1TB, 2TB
Sequenzielle Lesegeschwindigkeit	Bis zu 5000 MB/s
Sequenzielle Schreibgeschwindigkeit	Bis zu 4500 MB/s
Zufälliges Lesen (IOPS)	Bis zu 680K (4K QD32)
Zufälliges Schreiben (IOPS)	Bis zu 600K (4K QD32)
NAND-Flash-Typ	3D TLC NAND
Controller	Phison PS5018-E18 oder gleichwertig
DRAM-Cache	Keiner (HMB unterstützt)
Abmessungen (L x B x H)	22 x 80 x 2,15 mm
Gewicht	8 g
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Stromverbrauch (aktiv)	typisch 5,0 W
Stromverbrauch (Leerlauf)	typisch 0,33 W
MTBF	2.000.000 Stunden
Garantie	5 Jahre eingeschränkt
Software	ADATA SSD Toolbox (Überwachung, Firmware-Update)
Hauptmerkmale	SLC-Caching, LDPC-ECC, TRIM-Unterstützung, SMART
Packungsinhalt	SSD, Montageschraube, Kurzanleitung

Häufig gestellte Fragen - LEGEND 860 ADATA

Wie installiere ich die ADATA LEGEND 860 SSD?

Stellen Sie sicher, dass Ihr Motherboard einen M.2-Steckplatz mit PCIe Gen4-Unterstützung hat. Setzen Sie die SSD in einem 30-Grad-Winkel ein und befestigen Sie sie mit der Schraube. Initialisieren Sie das Laufwerk dann in der Datenträgerverwaltung (Windows) oder dem Festplatten-Dienstprogramm (Mac).

Ist die LEGEND 860 mit PCIe Gen3-Motherboards kompatibel?

Ja, sie ist abwärtskompatibel mit PCIe Gen3, aber die Geschwindigkeiten sind auf das Gen3-Maximum (ca. 3500 MB/s) begrenzt.

Was sind die typischen Lese-/Schreibgeschwindigkeiten im realen Einsatz?

Sequenzielle Geschwindigkeiten von bis zu 5000 MB/s beim Lesen und 4500 MB/s beim Schreiben sind mit großen Dateien erreichbar. Die Zufallsleistung ist für alltägliche Aufgaben ausgezeichnet.

Wie lange hält die LEGEND 860?

Mit einer MTBF von 2 Millionen Stunden und typischer 3D-TLC-Haltbarkeit (z. B. 600 TBW für das 1-TB-Modell) kann sie bei normaler Nutzung viele Jahre halten.

Unterstützt diese SSD Hardware-Verschlüsselung?

Ja, sie unterstützt AES-256-Bit-Verschlüsselung und TCG Opal 2.0 für erhöhte Sicherheit.

Wie aktualisiere ich die Firmware?

Laden Sie die ADATA SSD Toolbox von der offiziellen Website herunter. Verwenden Sie die Firmware-Update-Funktion in der Software, um nach Updates zu suchen und diese anzuwenden.

Kann ich diese SSD für Spiele oder Videobearbeitung verwenden?

Absolut. Die hohen sequenziellen und zufälligen Geschwindigkeiten machen sie ideal für Spiele (schnelle Ladezeiten) und kreative Workloads (4K/8K-Videobearbeitung).

Ist die LEGEND 860 mit der PlayStation 5 kompatibel?

Ja, sie erfüllt die PS5-Anforderungen (Gen4, 5500+ MB/s Lesen). Überprüfen Sie jedoch die offizielle Sony-Liste auf Kühlkörperanforderungen; die SSD benötigt möglicherweise einen Kühlkörper von Drittanbietern.

Was soll ich tun, wenn die SSD nicht erkannt wird?

Überprüfen Sie, ob der M.2-Steckplatz im BIOS aktiviert ist. Versuchen Sie, die SSD neu einzusetzen. Wird sie immer noch nicht erkannt, testen Sie sie in einem anderen Steckplatz oder System. Aktualisieren Sie BIOS und Chipsatztreiber.

Wie migriere ich mein Betriebssystem auf die neue SSD?

Verwenden Sie Klonsoftware wie Acronis True Image (oft kostenlos bei ADATA) oder integrierte Windows-Tools. Schließen Sie die SSD über ein USB-Gehäuse oder einen zweiten Steckplatz an, klonen Sie das Laufwerk und ersetzen Sie es dann.

BEDIENUNGSANLEITUNG LEGEND 860 ADATA

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

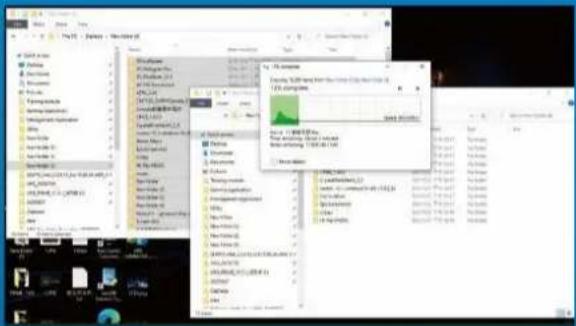

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

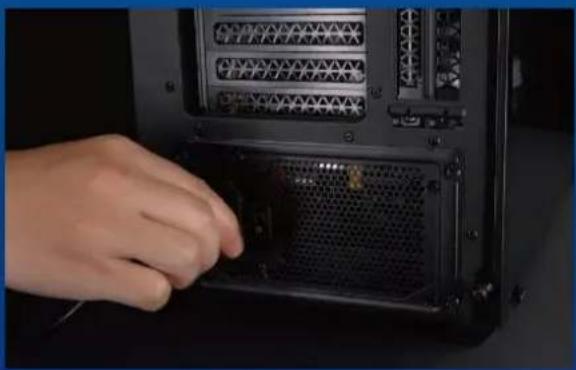

4.NETZSCHALTERAUSSCHALTEN UNDNETZKABELTRENNEN

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine KomponentenSchadennehmenkönnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weiterinformationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, umsicherzustellen, dassierichtigplatziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könnte das Produkt beschädigt werden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

PC,Kreuzschraubendreherund ADATAs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

3.IHRENPCABSCHALTEN

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

DieserVorgangistzumEntladendes Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

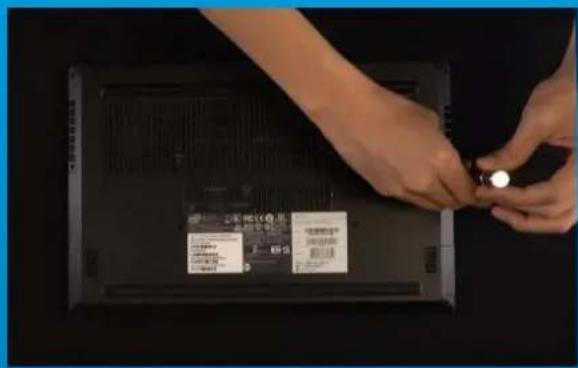

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. WeitereInformationenfindenSiein derBedienungsanleitung IhresPCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

EntfernenSiemitIhremkleinenKreuzschraubendreher die SchraubenamMotherboard.RichtenSiedie Kerbe in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend,umsicherzustellen,dasssierichtig platziertist.

*DerSteckplatzhateinnarrensicheresDesign.BittesetzenSie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatzein.SetzenSiesienichtgewaltvollein.Andernfalls könntedasProduktbeschädigtwerden.

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

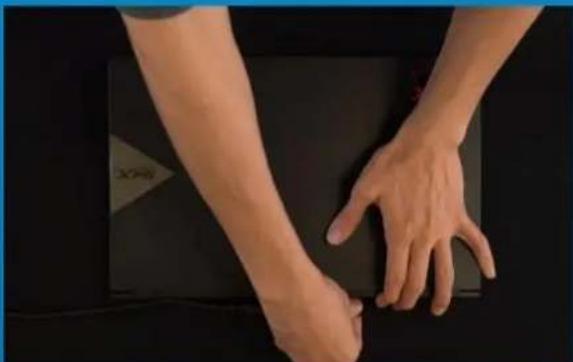

6.ZUMABSCHLIEßen DER INSTALLATIONNETZKABEL ANSCHLIEßen UNDPC EINSCHALTEN

• ADATA M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

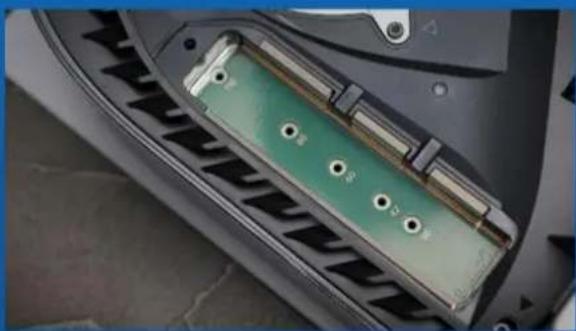

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

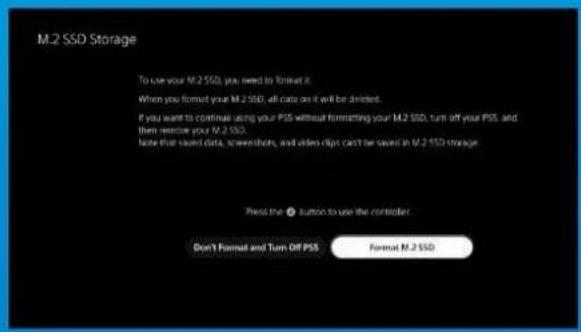

1. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

1. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
