LEGEND 860 - SSD ADATA - Manual de uso y guía de instrucciones gratis

Tipo de producto	SSD (Unidad de estado sólido)
Marca	ADATA
Modelo	LEGEND 860
Factor de forma	M.2 2280
Interfaz	PCIe Gen4 x4, NVMe 1.4
Capacidad	Disponible en 512GB, 1TB, 2TB
Velocidad de lectura secuencial	Hasta 5000 MB/s
Velocidad de escritura secuencial	Hasta 4500 MB/s
Lectura aleatoria (IOPS)	Hasta 680K (4K QD32)
Escritura aleatoria (IOPS)	Hasta 600K (4K QD32)
Tipo de memoria NAND Flash	3D TLC NAND
Controlador	Phison PS5018-E18 o equivalente
Caché DRAM	Ninguno (admitido HMB)
Dimensiones (L x W x H)	22 x 80 x 2.15 mm
Peso	8 g
Temperatura de funcionamiento	0°C a 70°C
Temperatura de almacenamiento	-40°C a 85°C
Consumo de energía (Activo)	5.0 W típico
Consumo de energía (Inactivo)	0.33 W típico
MTBF	2,000,000 horas
Garantía	5 años limitada
Software	ADATA SSD Toolbox (monitoreo, actualización de firmware)
Características principales	Caché SLC, LDPC ECC, soporte TRIM, SMART
Contenido del paquete	SSD, tornillo de montaje, guía de inicio rápido

Preguntas frecuentes - LEGEND 860 ADATA

¿Cómo instalo el SSD ADATA LEGEND 860?

Asegúrate de que tu placa base tenga una ranura M.2 que admita PCIe Gen4. Inserta el SSD en un ángulo de 30 grados y fíjalo con el tornillo. Luego, inicializa la unidad en Administración de discos (Windows) o Utilidad de Discos (Mac).

¿Es el LEGEND 860 compatible con placas base PCIe Gen3?

Sí, es compatible hacia atrás con PCIe Gen3, pero las velocidades estarán limitadas al máximo de Gen3 (alrededor de 3500 MB/s).

¿Cuáles son las velocidades típicas de lectura/escritura en uso real?

Se pueden alcanzar velocidades secuenciales de hasta 5000 MB/s de lectura y 4500 MB/s de escritura con archivos grandes. El rendimiento aleatorio es excelente para tareas cotidianas.

¿Cuánto dura el LEGEND 860?

Con un MTBF de 2 millones de horas y una resistencia típica 3D TLC (por ejemplo, 600 TBW para el modelo de 1TB), puede durar muchos años en uso normal.

¿Admite este SSD cifrado por hardware?

Sí, admite cifrado AES de 256 bits y TCG Opal 2.0 para mayor seguridad.

¿Cómo actualizo el firmware?

Descarga ADATA SSD Toolbox desde el sitio web oficial. Usa la función de actualización de firmware dentro del software para verificar y aplicar actualizaciones.

¿Puedo usar este SSD para juegos o edición de video?

Absolutamente. Las altas velocidades secuenciales y aleatorias lo hacen ideal para juegos (cargas rápidas de niveles) y cargas de trabajo creativas (edición de video 4K/8K).

¿Es el LEGEND 860 compatible con PlayStation 5?

Sí, cumple con los requisitos de PS5 (Gen4, lectura de 5500+ MB/s). Sin embargo, verifica la lista oficial de Sony para los requisitos de disipador; el SSD puede necesitar un disipador de terceros.

¿Qué debo hacer si el SSD no se detecta?

Verifica que la ranura M.2 esté habilitada en la BIOS. Intenta volver a colocar el SSD. Si aún no se detecta, prueba en otra ranura o sistema. Actualiza la BIOS y los controladores del chipset.

¿Cómo migro mi sistema operativo al nuevo SSD?

Usa software de clonación como Acronis True Image (a menudo gratuito con ADATA) o herramientas integradas de Windows. Conecta el SSD mediante un gabinete USB o segunda ranura, clona la unidad y luego reemplázala.

MANUAL DE USUARIO LEGEND 860 ADATA

2.LOCALIZATIFANTAM.2PCIEŞI CONFIRMAȚI CĂ EXISTĂ ȘURUBURI

ANTES DE LA INSTALACIÓN

PC, destornilladores Phillips yunidad de estado sólido ADATAM.2

*Utilice un destornillador Phillips estándar (3,5 mm) para desmontar la carcasa y un destornillador Phillips más pequeño para instalar la unidad de estado sólido M.2, ya que utiliza tornillos con un diámetro de 1,85-1,98 mm.

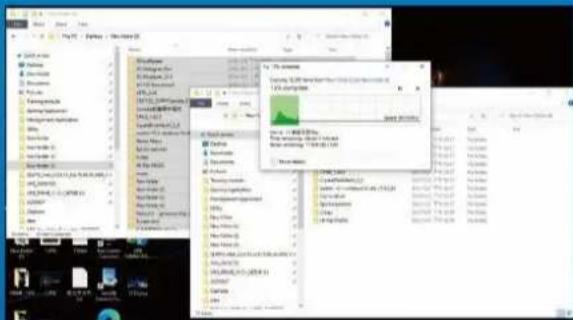

2.HACERUNACOPIADESEGURIDAD DESUSDATOS

Asegúrese de hacer una copia de seguridad de los datos importantes de su PC en un dispositivo externo, como un disco duro externo, antes de comenzar la instalación.

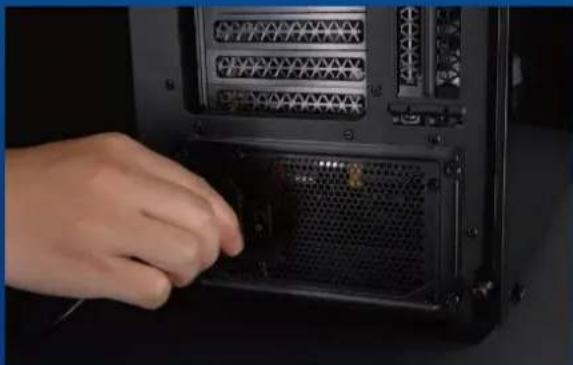

3.APAGARELEQUIPO

Después de realizar una copia de seguridad de los datos, apague su PC para evitar la pérdida de datos o daños a otros componentes durante la instalación.

4.COLOCARELINTERRUPTORDE ALIMENTACIÓN ENLAPOSICIÓN DEAPAGADOYDESENCHUFAREL CABLEDEALIMENTACIÓN

Esta acción es necesaria para descargar la energía residual que puede dañar su PC y sus componentes. *La ubicación del interruptor de alimentación puede variar en función del equipo. Consulte el manual del usuario.

INSTALACIÓN

Utilice el destornillador Philips estándar para quitar los tornillos y luego retirela carcasa del equipo.

2.LOCALIZARLARANURAPCIEM.2 YCONFIRMARQUETIENETORNILLOS

Localice la ranura PCIe M.2, asegúrese de que la unidad de estado sólido encaje y confirme que tiene tornillos.

*La ubicación de las ranuras puede variar según el equipo. Consulte el manual de usuario de su PC para obtener más información.

**Como norma general, los tornillos que aseguran la unidad de disco duro en su lugar se instalarán en la placa base cuando el equipo se envíe de fábrica.

*La ranura tiene un diseño infalible. Inserte la unidad de estado sólido en la dirección correspondiente a los contactos de la misma y la ranura. Para evitar dañar el producto, no la inserte a la fuerza.

4.APRETARLOSTORNILLOSPARA ASEGURAR LA UNIDAD DE ESTADO SÓLIDO

Utilice el pequeño destornillador Phillips para asegurar la unidad de estado sólido en su lugar.

*No apriete demasiado los tornillos, ya que puede dañarlos, así como la placa posterior.

6.ENCHUFARELCABLEDE ALIMENTACIÓN YENCENDEREL EQUIPOPARACOMPLETARLA INSTALACIÓN

M.2 SSD'YI MASAÜSTÜ BILGISAYARA TAKMA

2.LOCALIZATIFANTAM.2PCIEŞI CONFIRMAȚI CĂ EXISTĂ ȘURUBURI

ANTES DE LA INSTALACIÓN

1.REUNIRLOSELEMENTOSQUESE NECESITARÁN

PC, destornilladores Phillips yunidad de estado sólido ADATAM.2

*Utilice un destornillador Phillips estándar (3,5 mm) para desmontar la carcasa y un destornillador Phillips más pequeño para instalar la unidad de estado sólido M.2, ya que utiliza tornillos con un diámetro de 1,85-1,98 mm.

2.HACERUNACOPIADE SEGURIDADDESUSDATOS

Asegúrese de hacer una copia de seguridad de los datos importantes de su PC en un dispositivo externo, como un disco duro externo, antes de comenzar la instalación.

3.APAGARELEQUIPO

Después de realizar una copia de seguridad de los datos, apague su PC para evitar la pérdida de datos o daños a otros componentes durante la instalación.

4. DESENCHUFARELCABLEDE ALIMENTACIÓN YLABATERÍA

Esta acción es necesaria para descargar la energía residual que puede dañar su PC y sus componentes.

*El paso de extracción de la batería se aplica solo a los equipos portátiles cuando es posible extraer la batería. Para saber cómo quitar la batería, consulte su manual de usuario.

INSTALACIÓN

Utilice su destornillador Phillips estándar para quitar los tornillos de la placa posterior.

*Si no está seguro de cómo hacer esta tarea, consulte el manual de usuario.

2.LOCALIZARLARANURAPCIEM.2 YCONFIRMARQUETIENE TORNILLOS

Localice la ranura PCIe M.2, asegúrese de que la unidaddeestadosólidoencajeyconfirmequetiene tornillos.

*La ubicación de las ranuras puede variar según el equipo. Consulte el manual de usuario de su PC para obtener más información.

**Como norma general, los tornillos que aseguran la unidad de disco duro en su lugar se instalarán en la placa base cuando el equipo portátil se envíe de fábrica.

Utilice su pequeño destornillador Phillips para quitar los tornillos de la placa base. Alinee las muescas de la unidad de estado sólido con las crestas de la ranura PCIe y luego insértelas en ángulo. Dela un último empujón para asegurarse de que esté bien colocada.

*La ranura tiene un diseño infalible. Inserte la unidad de estado sólido en la dirección correspondiente a los contactos de la misma y la ranura. Para evitar dañar el producto, no la inserte a la fuerza.

4.APRETARLOSTORNILLOSPARA ASEGURARLAUNIDADDE ESTADOSÓLIDO

Utilice el pequeño destornillador Phillips para asegurar la unidad de estado sólido en su lugar.

*No apriete los tornillos en exceso.

*No apriete los tornillos demasiado, ya que esta acción puede causar daños.

6.ENCHUFARELCABLEDE ALIMENTACIÓN YENCENDEREL EQUIPOPARACOMPLETARLA INSTALACIÓN

Cómo instalar un SSD M.2 en

PLAYSTATION®5

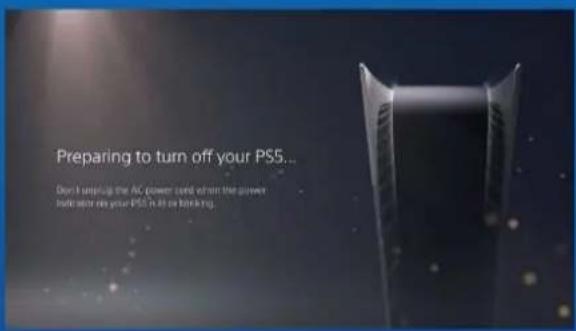

1. ASEGÚ RATE DE TENER LAS Ú LTIMAS ACTUALIZACIONES DE SOFTWARE DE PS5.

1. APOYA EL PS5 EN POSICIÓN HORIZONTAL CON EL LOGOTIPO HACIA ABAJO.

1. RETIRE EL Ú NICO TORNILLO Y EL ESPACIADOR EN FORMA DE ARANDELA SITUADO DEBAJO.

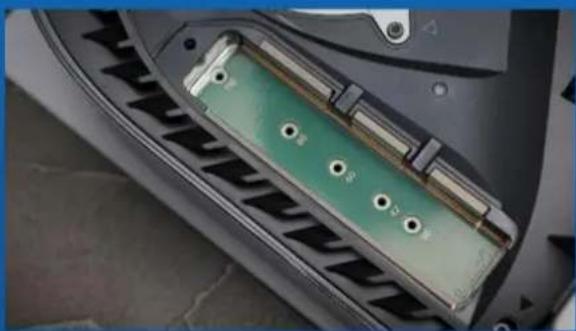

1. COLOQUE EL ESPACIADOR EN EL ORIFICIO CORRESPONDIENTE AL FACTOR DE FORMA M.2.

1. ENCHUFA EL CONECTOR DORADO DEL SSD EN LA MUESCA DE ENTRADA CORRESPONDIENTE.

1. ¡ YA ESTÁ LISTO! AHORA PUEDES ALMACENAR JUEGOS Y APLICACIONES EN EL SSD.

PLAYSTATION5
