Тип продукта	SSD (твердотельный накопитель)
Бренд	ADATA
Модель	LEGEND 860
Форм-фактор	M.2 2280
Интерфейс	PCIe Gen4 x4, NVMe 1.4
Емкость	Доступно в вариантах 512 ГБ, 1 ТБ, 2 ТБ
Скорость последовательного чтения	До 5000 МБ/с
Скорость последовательной записи	До 4500 МБ/с
Случайное чтение (IOPS)	До 680K (4K QD32)
Случайная запись (IOPS)	До 600K (4K QD32)
Тип NAND Flash	3D TLC NAND
Контроллер	Phison PS5018-E18 или эквивалентный
Кэш DRAM	Отсутствует (поддерживается HMB)
Размеры (Д x Ш x В)	22 x 80 x 2.15 мм
Вес	8 г
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Энергопотребление (активный режим)	5.0 Вт (типичное)
Энергопотребление (простой)	0.33 Вт (типичное)
MTBF	2 000 000 часов
Гарантия	5 лет ограниченная
Программное обеспечение	ADATA SSD Toolbox (мониторинг, обновление прошивки)
Ключевые особенности	SLC-кэширование, LDPC ECC, поддержка TRIM, SMART
Комплектация	SSD, монтажный винт, краткое руководство пользователя

Часто задаваемые вопросы - LEGEND 860 ADATA

Как установить SSD ADATA LEGEND 860?

Убедитесь, что ваша материнская плата имеет слот M.2 с поддержкой PCIe Gen4. Вставьте SSD под углом 30 градусов и закрепите винтом. Затем инициализируйте диск в Disk Management (Windows) или Disk Utility (Mac).

Совместим ли LEGEND 860 с материнскими платами PCIe Gen3?

Да, он обратно совместим с PCIe Gen3, но скорость будет ограничена максимумом Gen3 (около 3500 МБ/с).

Каковы типичные скорости чтения/записи в реальных условиях?

Скорость последовательного чтения до 5000 МБ/с и записи до 4500 МБ/с достижимы с большими файлами. Производительность случайного доступа отлична для повседневных задач.

Как долго прослужит LEGEND 860?

При MTBF 2 миллиона часов и типичной износостойкости 3D TLC (например, 600 TBW для модели на 1 ТБ), он может проработать много лет при нормальном использовании.

Поддерживает ли этот SSD аппаратное шифрование?

Да, он поддерживает шифрование AES 256-bit и TCG Opal 2.0 для повышения безопасности.

Как обновить прошивку?

Скачайте ADATA SSD Toolbox с официального сайта. Используйте функцию обновления прошивки в программном обеспечении для проверки и установки обновлений.

Можно ли использовать этот SSD для игр или видеомонтажа?

Безусловно. Высокие скорости последовательного и случайного доступа делают его идеальным для игр (быстрая загрузка уровней) и творческих задач (редактирование видео 4K/8K).

Совместим ли LEGEND 860 с PlayStation 5?

Да, он соответствует требованиям PS5 (Gen4, скорость чтения 5500+ МБ/с). Однако проверьте официальный список Sony на предмет требований к радиатору; SSD может потребовать сторонний радиатор.

Что делать, если SSD не обнаружен?

Проверьте, включен ли слот M.2 в BIOS. Попробуйте переустановить SSD. Если все еще не обнаружен, протестируйте в другом слоте или системе. Обновите BIOS и драйверы чипсета.

Как перенести операционную систему на новый SSD?

Используйте программное обеспечение для клонирования, такое как Acronis True Image (часто бесплатно с ADATA) или встроенные средства Windows. Подключите SSD через USB-кейс или второй слот, клонируйте диск, затем замените.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ LEGEND 860 ADATA

ПОДГОТОВКА К УСТАНОВКЕ

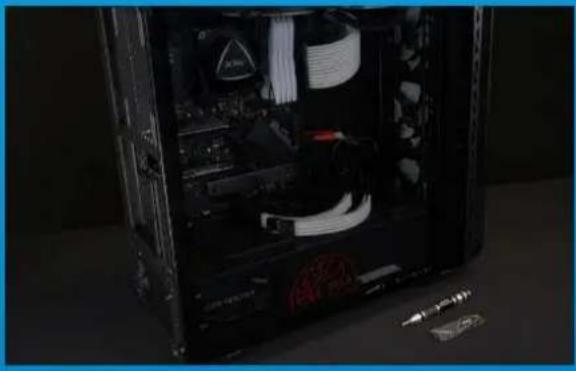

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаитвердотельный накопительМ.2 ADATA

*Для разборкикорпусарекомендуется использовать стандартнуюкрестовуюотвертку (3,5 мм); адля установкитвердотельногонакопителя М.2 требуется крестоваяотвертка меньшегоразмера, таккаквнем используются винты диаметром 1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныес ПКна внешнемустройстве, например навнешнем жесткомдиске.

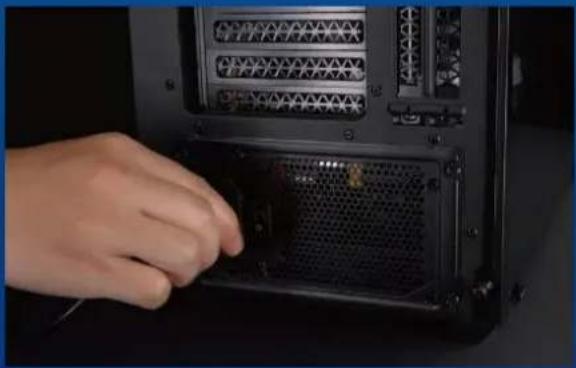

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполниврезервированиеданных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ И БАТАРЕЮ

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположенияслотовзависитот моделиПК. Подробнаяинформацияпредставленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыс помощью маленькой крестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЬ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNPC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестоваяотверткаи твердотельный накопительМ.2 ADATA

*Для разборки корпусарекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установкитвердотельногонакопителяМ.2 требуется крестоваяотверткаменьшего размера, так как в нем используютсявинтыдиаметром1,85-1,98 мм.

Передначалом установкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждению устройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREAUNEIUNITĂȚI SSDM.2PEUNLAPTOP

Как установить твердотельный накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

Product display featuring a game controller, multiple video and audio formats including a 512x780X780X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X857 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X

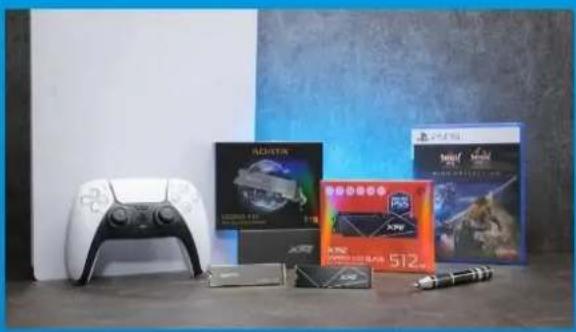

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 ADATA
• Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

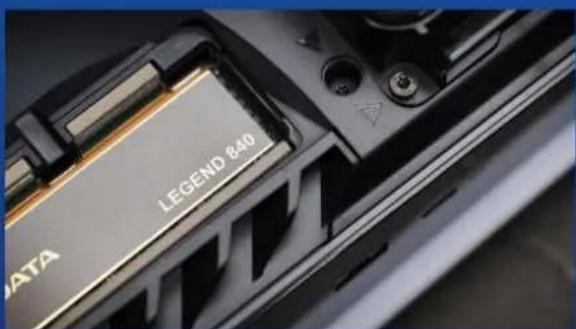

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

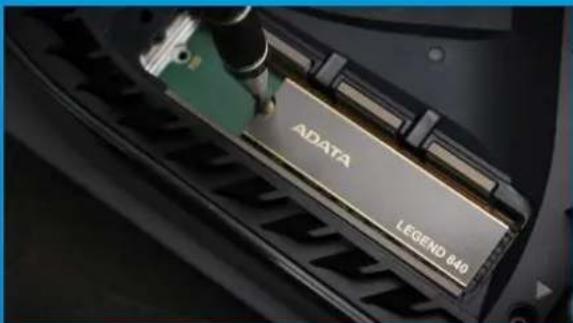

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

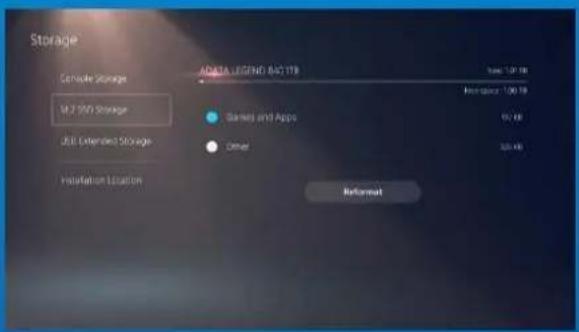

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
