| 製品タイプ | SSD（ソリッドステートドライブ） |
| ブランド | ADATA |
| モデル | LEGEND 860 |
| 形状 | M.2 2280 |
| インターフェース | PCIe Gen4 x4、NVMe 1.4 |
| 容量 | 512GB、1TB、2TBから選択可能 |
| シーケンシャル読み取り速度 | 最大5000 MB/s |
| シーケンシャル書き込み速度 | 最大4500 MB/s |
| ランダム読み取り(IOPS) | 最大680K (4K QD32) |
| ランダム書き込み(IOPS) | 最大600K (4K QD32) |
| NANDフラッシュタイプ | 3D TLC NAND |
| コントローラ | Phison PS5018-E18または同等品 |
| DRAMキャッシュ | なし（HMB対応） |
| 寸法（L x W x H） | 22 x 80 x 2.15 mm |
| 重量 | 8 g |
| 動作温度 | 0°C～70°C |
| 保存温度 | -40°C～85°C |
| 消費電力（動作時） | 標準5.0 W |
| 消費電力（アイドル時） | 標準0.33 W |
| MTBF | 2,000,000時間 |
| 保証 | 5年間限定保証 |
| ソフトウェア | ADATA SSD Toolbox（監視、ファームウェア更新） |
| 主な特長 | SLCキャッシュ、LDPC ECC、TRIMサポート、SMART |
| 同梱内容 | SSD、取付ネジ、クイックスタートガイド |
よくある質問 - LEGEND 860 ADATA
ユーザーの質問 LEGEND 860 ADATA
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード SSD 無料でPDF形式で！マニュアルを見つける LEGEND 860 - ADATA 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 LEGEND 860 ブランド ADATA.
使用説明書 LEGEND 860 ADATA
M.2 SSDのデスクトップパソコンへの取り付け方法
パソコン本体、プラスドライバー、新しい ADATA M.2 SSD
*ケースの取り外し用に標準サイズのプラスドライバー（軸径約3.5mm）を準備してください。また、M.2 SSDのねじは小さいため、SSDの取り外し用に直径1.85～1.98mm用のプラスドライバーを準備してください。
2. データのバックアップ
SSDの交換作業中に重要なデータが失われるのを防ぐため、新しいSSDに交換する前に、パソコン内のデータを外付けハードディスクドライブにバックアップすることをお勧めいたします。
3. パソコンのシャットダウン
バックアップが完了したら、交換作業中のデータの紛失やシステム、コンポーネントの破損を避けるため、パソコンをシャットダウンします。

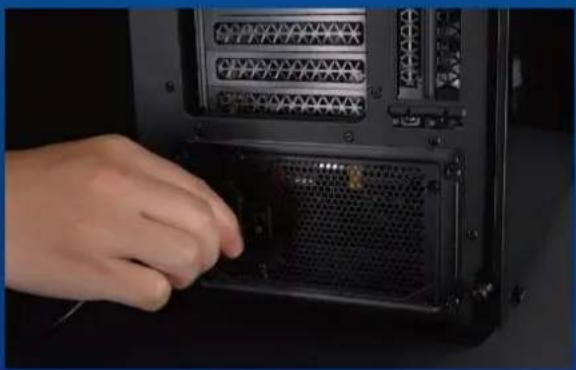

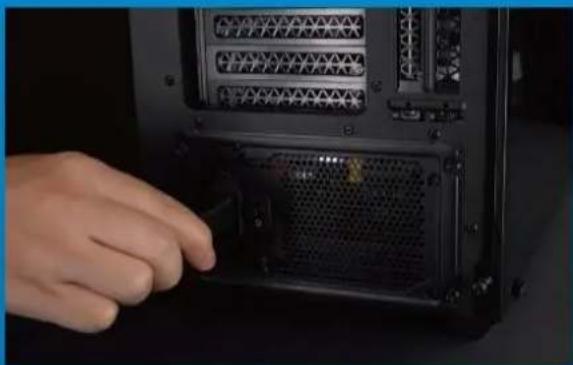

4. パソコン本体後方にある電源タンをオフにし、電源ケーブルを抜く
残留電流によるシステム、コンポーネント、データの破損を避けるため、この作業を行います。
*麗 ボタンの位置はパソコンによって罠ります。お使いのパソコンのユーザーマニュアルをご参照ください。
SSDの取り付け

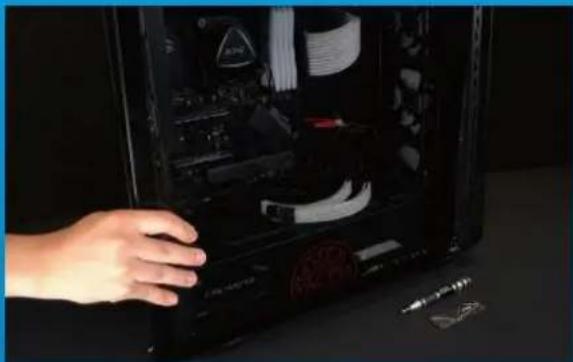

正しい直径のプラスドライバーを使用してケースのねじを取り外します。

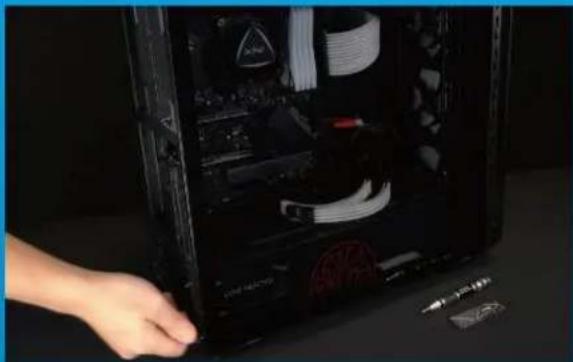

2. M.2 SSDのスロット位置とねじを確認する
新しいM.2 SSDとスロットのサイズが一致しているか、マザーボード上にねじがあるかを確認します。
*SSDスロットの位置はパソコンによって異なります。スロット位置につきましてはお使いのパソコンのユーザーマニュアルをご参照ください。
**通常、SSD固定用のねじはパソコン出荷時にマザーボード上に取り付けられています。
軸径の小さなプラスドライバーでマザーボード上のねじを取り外します。SSDのピンをスロットの溝に合わせ、SSDのピンの切り欠きがPCIeスロットの形状に合っている（正しい方向になっている）ことを確認し、斜めに差し込みます。最後まで押し込んで確実に固定されていることを確認します。
*SSDの側面を持つようにしてください。M.2スロットはフールプルーフ設計となっており、SSDのピンをスロットに対応する方向に差し込んでください。干渉する場合は製品が破損する恐れがありますので、無理に差し込まないでください。
プラスドライバーでM.2 SSDを固定します。
*ねじゃ製品が破損する恐れがありますので、ねじを締めすぎないでください。
*ねじやバックパネルが破損する恐れがありますので、ねじを締めすぎないでください。
- 電源ケーブルを取り付け、電源ボタンをオンにして取り付けを完了する
데스크톱 PC에 M.2SSD
설치하기
M.2 SSDのノートパソコンへの取り付け方法
パソコン本体・プラスドライバー・新しい ADATA M.2 SSD
*ケースの取り外し用に標準サイズのプラスドライバー（軸径約3.5mm）を準備してください。
SSDの交換作業中に重要なデータが失われるのを防ぐため、新しいSSDに交換する前に、パソコン内のデータを外付けハードディスクドライブにバックアップすることをお勧めいたします。
3. パソコンのシャットダウン
バックアップが完了したら、交換作業中のデータの紛失やシステム、コンポーネントの破損を避けるため、パソコンをシャットダウンします。
残留電流によるシステム、コンポーネント、データの破損を避けるため、この作業を行います。
*バッテリーの取り外し方法はノートパソコンによって異なります。安全な取り外しのため、お使いのノートパソコンのユーザーマニュアルをご参照ください。
SSDの取り付け
正しい直径のプラスドライバーを使用してバックパネルのねじを取り外します。
*パソコンについての操作がご不明な場合は、お使いのパソコンのユーザーマニュアルをご参照ください。
2. M.2 SSDのスロット位置とねじを確認する
新しいM.2 SSDとスロットのサイズが一致しているか、マザーボード上にねじがあるかを確認します。
*SSDスロットの位置はパソコンによって異なります。スロット位置につきましてはお使いのパソコンのユーザーマニュアルをご参照ください。
**通常、SSD固定用のねじはノートパソコン出荷時にマザーボード上に取り付けられています。
軸径の小さなプラスドライバーでマザーボード上のねじを取り外します。SSDのピンをスロットの溝に合わせ、SSDのピンの切り欠きがPCIeスロットの形状に合っている（正しい方向になっている）ことを確認し、斜めに差し込みます。最後まで押し込んで確実に固定されていることを確認します。
*SSDの側面を持つようにしてください。M.2スロットはフールプルーフ設計となっており、SSDのピンをスロットに対応する方向に差し込んでください。干渉する場合は製品が破損する恐れがありますので、無理に差し込まないでください。
プラスドライバーでM.2 SSDを固定します。
*ねじや製品が破損する恐れがありますので、ねじを締めすぎないでください。

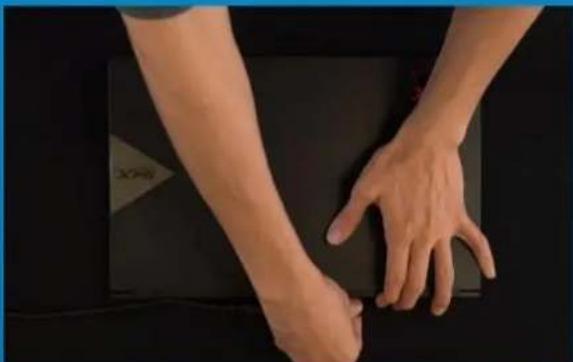

5. バックパネルを元の位置に取り付ける
*ねじやバックパネルが破損する恐れがありますので、ねじを締めすぎないでください。
6. 電源ケーブルを取り付け、電源ボタンをオンにして取り付けを完了する
노트북 PC에 M.2SSD 설치하기
- YOU SHOULD NOW SEE THE GREEN EXPANSION SLOT.
- ADATA M.2 SSD
- プラスドライバー
- PS5
- PS5ソフトウェアの最新アップデートであることを確認します。
- すべてのケーブルとデバイスを取り外します。
設置

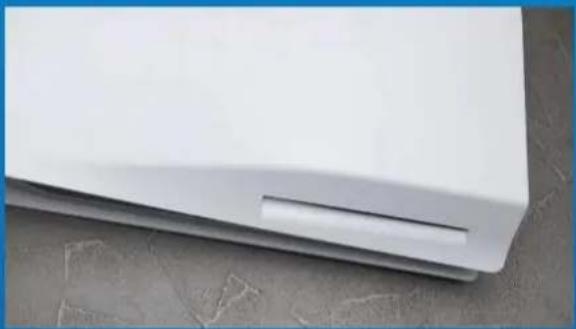

- PS5をロゴ面を下にして平らに置きます。
- 左手で、PS5の左上隅をしっかりとつかみます。
- 右手で、バッキングプレートを引いて左にスライドさせて、取り外します。
- ネジを緩めて、拡張スロットのカバーを取り外します。
- 緑色の拡張スロットが見えるようになるはずです。

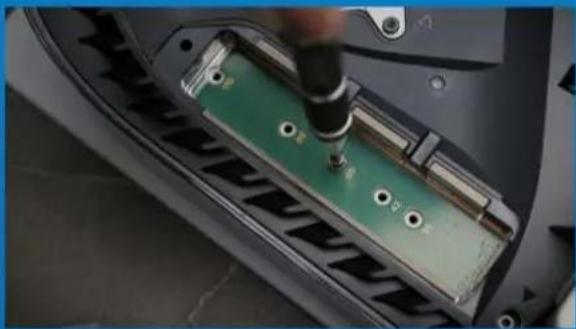

6.1本のネジとその下にあるワッシャー状のスタンドオフを取り外します。
- M.2フォームファクタに対応する穴にスタンドオフを配置します。

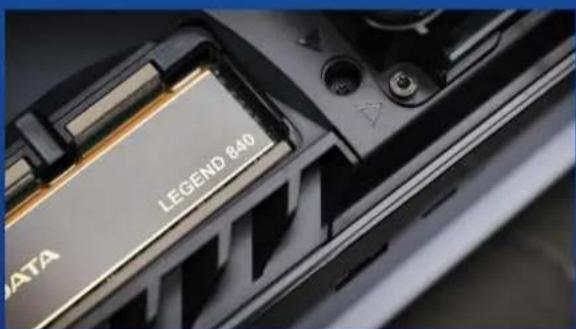

- SSDの金色のコネクタを対応する入力ノッチにはめ込みます。
- バッキングプレートを後方にスライドさせて下に押し、元に戻します。
- ケーブルを再度接続し、PS5の電源を入れます。
- これで完了です。これで、ゲームやアプリをSSDに保存できるようになりました。
PLAYSTATION5에 M.2 SSD 설치하기
