LEGEND 860 - SSD ADATA - Manual de utilização gratuito

Tipo de Produto	SSD (Unidade de Estado Sólido)
Marca	ADATA
Modelo	LEGEND 860
Fator de Forma	M.2 2280
Interface	PCIe Gen4 x4, NVMe 1.4
Capacidade	Disponível em 512GB, 1TB, 2TB
Velocidade de Leitura Sequencial	Até 5000 MB/s
Velocidade de Gravação Sequencial	Até 4500 MB/s
Leitura Aleatória (IOPS)	Até 680K (4K QD32)
Gravação Aleatória (IOPS)	Até 600K (4K QD32)
Tipo de Flash NAND	3D TLC NAND
Controladora	Phison PS5018-E18 ou equivalente
Cache DRAM	Nenhum (suporte HMB)
Dimensões (C x L x A)	22 x 80 x 2.15 mm
Peso	8 g
Temperatura de Operação	0°C a 70°C
Temperatura de Armazenamento	-40°C a 85°C
Consumo de Energia (Ativo)	5.0 W típico
Consumo de Energia (Idle)	0.33 W típico
MTBF	2.000.000 horas
Garantia	5 anos limitada
Software	ADATA SSD Toolbox (monitoramento, atualização de firmware)
Principais Recursos	Cache SLC, ECC LDPC, suporte TRIM, SMART
Conteúdo da Embalagem	SSD, parafuso de montagem, guia de início rápido

Perguntas frequentes - LEGEND 860 ADATA

Como instalo o SSD ADATA LEGEND 860?

Certifique-se de que sua placa-mãe possui um slot M.2 compatível com PCIe Gen4. Insira o SSD em um ângulo de 30 graus e fixe com o parafuso. Em seguida, inicialize a unidade no Gerenciamento de Disco (Windows) ou Utilitário de Disco (Mac).

O LEGEND 860 é compatível com placas-mãe PCIe Gen3?

Sim, é compatível com versões anteriores do PCIe Gen3, mas as velocidades serão limitadas ao máximo do Gen3 (cerca de 3500 MB/s).

Quais são as velocidades típicas de leitura/gravação no uso real?

Velocidades sequenciais de até 5000 MB/s de leitura e 4500 MB/s de gravação são alcançáveis com arquivos grandes. O desempenho aleatório é excelente para tarefas diárias.

Quanto tempo dura o LEGEND 860?

Com um MTBF de 2 milhões de horas e resistência típica de 3D TLC (por exemplo, 600 TBW para o modelo de 1 TB), pode durar muitos anos sob uso normal.

Este SSD suporta criptografia de hardware?

Sim, suporta criptografia AES de 256 bits e TCG Opal 2.0 para segurança aprimorada.

Como atualizo o firmware?

Baixe o ADATA SSD Toolbox do site oficial. Use o recurso de atualização de firmware no software para verificar e aplicar atualizações.

Posso usar este SSD para jogos ou edição de vídeo?

Absolutamente. As altas velocidades sequenciais e aleatórias o tornam ideal para jogos (carregamento rápido de níveis) e cargas de trabalho criativas (edição de vídeo 4K/8K).

O LEGEND 860 é compatível com PlayStation 5?

Sim, atende aos requisitos do PS5 (Gen4, leitura 5500+ MB/s). No entanto, verifique a lista oficial da Sony para requisitos de dissipador de calor; o SSD pode precisar de um dissipador de calor de terceiros.

O que fazer se o SSD não for detectado?

Verifique se o slot M.2 está ativado na BIOS. Tente recolocar o SSD. Se ainda não for detectado, teste em outro slot ou sistema. Atualize a BIOS e os drivers do chipset.

Como migrar meu sistema operacional para o novo SSD?

Use software de clonagem como Acronis True Image (geralmente gratuito com ADATA) ou ferramentas integradas do Windows. Conecte o SSD via gabinete USB ou segundo slot, clone a unidade e depois substitua.

MANUAL DE UTILIZADOR LEGEND 860 ADATA

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar o gabinete; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESLIGUEOBOTÃOLIGA/DESLIGA EDESCONECTEOCABODE ALIMENTAÇÃO

Esta ação é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A localização do botão liga/desliga pode variar de acordo com o PC, consulte o manual do usuário.

INSTALAÇÃO

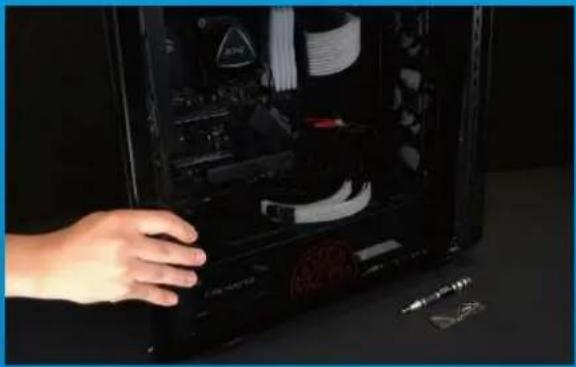

Use a chave de fenda Philips padrão para remover os parafusos e, em seguida, remova o gabinete do PC

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o PC sai da fábrica.

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir que esteja firmemente no lugar.

* O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

5.MONTEOGABINETENOVAMENTE

* Não aperte demais os parafusos, pois isso pode danificar os parafusos e a placa traseira

Usesua pequenachavede fendaPhillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final paragarantir queesteja firmementeno lugar.

PC, chaves de fenda Phillips e SSD ADATA M.2 *Use uma chave de fenda Phillips padrão (3,5mm) para desmontar a case; e uma chave de fenda Phillips menor para instalar a unidade de estado sólido M.2, pois ela usa parafusos com um diâmetro de 1,85-1,98mm.

Certifique-se de fazer backup dos dados importantes em seu PC para um dispositivo externo, como um HDD externo, antes de iniciar a instalação.

3. DESLIGUESEUPC

Após fazer o backup dos dados, desligue o PC para evitar a perda de dados ou danos a outros componentes durante a instalação.

4. DESCONECTEOCABODE ALIMENTAÇÃO EABATERIA

Esta etapa é necessária para descarregar a energia residual que pode danificar seu PC e seus componentes.

*A etapa de remoção da bateria aplica-se apenas a laptops quando é possível remover a bateria. Para saber como remover a bateria, consulte o manual do usuário.

INSTALAÇÃO

Use sua chave de fenda Phillips padrão para remover os parafusos da placa traseira.

*Se você não tiver certeza de como fazer isso, consulte o manual do usuário

Localize o slot M.2 PCIe, certifique-se de que o SSD se encaixe e confirme se há parafusos presentes.

*A localização dos slots pode variar de acordo com o PC. Consulte o manual do usuário do seu PC para obter mais informações.

**De modo geral, os parafusos que prendem o SSD no lugar são instalados na placa-mãe quando o laptop é enviado da fábrica.

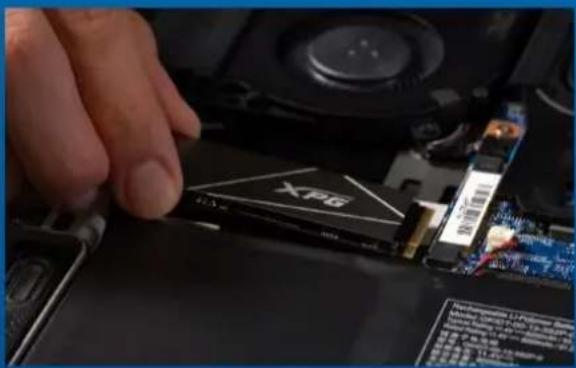

Use sua pequena chave de fenda Phillips para remover os parafusos da placa-mãe. Alinhe os encaixes no SSD com as entradas no slot PCIe e, em seguida, insira em ângulo. Dê um empurrão final para garantir queesteja firmemente nolugar.

*O slot tem um design à prova de falhas. Insira o SSD na direção correspondente aos pinos na unidade de estado sólido e no slot. Não o insira com força para evitar danos ao produto.

Use sua pequena chave de fenda Phillips para prender o SSD no lugar.

*Não aperte demais os parafusos

*Não aperte demais os parafusos, pois pode causar danos

6.CONECTEOCABODE ALIMENTAÇÃO ELIGUEOPC PARACOMPLETARA INSTALAÇÃO

Como instalar um SSD M.2 no

PLAYSTATION®5

ANTES DA INSTALAÇÃ O

Product display featuring a game controller, multiple video and audio formats including a 512x780X780X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X800X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X854X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X856X857 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 856 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 857 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 859 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 860 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 861 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 862 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 X 863 Y

O QUE VOCÊ VAI PRECISAR:

• SSD ADATA M.2
• Chave de fenda Phillips
• PS5
