Marke	ADATA
Modell	GAMMIX S60
Produkttyp	M.2 NVMe SSD
Formfaktor	M.2 2280
Schnittstelle	PCIe Gen3 x4 (geschätzt)
Speicheroptionen	256GB, 512GB, 1TB, 2TB
Lesegeschwindigkeit	Bis zu 3500 MB/s (geschätzt)
Schreibgeschwindigkeit	Bis zu 3000 MB/s (geschätzt)
Kompatibilität	Desktop-PCs, Laptops, PlayStation 5
Stromverbrauch	Niedriger Stromverbrauch (typisch <6W)
Betriebstemperatur	0°C bis 70°C
Lagertemperatur	-40°C bis 85°C
Abmessungen	22 mm x 80 mm (M.2 2280)
Gewicht	Ca. 8g
Hauptmerkmale	Hochgeschwindigkeits-Datenübertragung, niedrige Latenz, langlebiges Design
Anwendung	Gaming, Inhaltserstellung, Systemlaufwerk
Installation	Plug-and-Play in M.2-Steckplatz; erfordert Schraubbefestigung
Wartung	Trocken halten, mechanische Stöße vermeiden; keine vom Benutzer wartbaren Teile
Sicherheitshinweise	ESD-Schutz verwenden; vor der Installation korrekt ausschalten
Garantie	Typisch 3-5 Jahre (Herstellerangaben beachten)

Häufig gestellte Fragen - GAMMIX S60 ADATA

Ist der ADATA GAMMIX S60 mit der PlayStation 5 kompatibel?

Ja, es ist vollständig kompatibel mit der PS5 nach Installation der neuesten Systemsoftware. Sie müssen einen M.2 2280 Formfaktor mit PCIe Gen4-Unterstützung verwenden? Der S60 ist Gen3, aber die PS5 kann Gen3 SSDs verwenden; die Leistung kann jedoch eingeschränkt sein. Für optimale Leistung wird eine Gen4 SSD empfohlen. Befolgen Sie nach der Installation unbedingt die Neuformatierungsanweisungen.

Wie installiere ich den GAMMIX S60 in einem Laptop?

Sichern Sie zuerst Ihre Daten und schalten Sie den Laptop aus. Entfernen Sie die Rückabdeckung, lokalisieren Sie den M.2 PCIe-Steckplatz (normalerweise in der Nähe des RAMs). Setzen Sie die SSD in einem 30-Grad-Winkel ein und befestigen Sie sie mit der mitgelieferten Schraube. Bringen Sie die Rückabdeckung wieder an. Detaillierte Schritte finden Sie im Handbuch.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Kreuzschlitzschraubendreher (Standard 3,5 mm für Gehäuseschrauben und einen kleineren 1,85-1,98 mm für die M.2-Schraube). Stellen Sie außerdem sicher, dass Sie die M.2-Abstandshalter und die Schraube haben, die mit Ihrem Motherboard geliefert werden.

Kann ich diese SSD als externes Laufwerk verwenden?

Nein, der GAMMIX S60 ist eine interne M.2 SSD. Für den externen Gebrauch benötigen Sie ein geeignetes USB-Gehäuse, das M.2 NVMe-Laufwerke unterstützt.

Welche maximale Kapazität ist verfügbar?

Die GAMMIX S60-Serie ist in Kapazitäten bis zu 2TB erhältlich. Überprüfen Sie Ihr spezifisches Modell auf die genaue Kapazität.

Unterstützt es NVMe oder SATA?

Es unterstützt das NVMe-Protokoll über PCIe-Schnittstelle. Es ist nicht SATA-kompatibel.

Was soll ich tun, wenn mein PC die SSD nicht erkennt?

Stellen Sie zunächst sicher, dass die SSD richtig eingesetzt und die Schraube fest ist. Überprüfen Sie im BIOS, ob das Laufwerk angezeigt wird. Wenn nicht, versuchen Sie einen anderen M.2-Steckplatz. Möglicherweise müssen Sie die Festplatte initialisieren in der Datenträgerverwaltung (Windows) oder dem Festplatten-Dienstprogramm (macOS).

Ist die Installation zusätzlicher Treiber erforderlich?

Bei den meisten modernen Systemen sind die standardmäßigen NVMe-Treiber im Betriebssystem integriert. Für die grundlegende Funktionalität sind keine zusätzlichen Treiber erforderlich.

Wie stelle ich eine optimale Leistung sicher?

Verwenden Sie die SSD in einem PCIe Gen3 (oder Gen4) Steckplatz. Halten Sie das Laufwerk durch ausreichende Belüftung kühl. Aktualisieren Sie regelmäßig die Firmware über die SSD Toolbox von ADATA. Vermeiden Sie es, das Laufwerk bis zur vollen Kapazität zu füllen.

Kann ich mehrere GAMMIX S60-Laufwerke installieren?

Ja, wenn Ihr Motherboard mehrere M.2-Steckplätze hat, können Sie mehrere SSDs installieren. Stellen Sie sicher, dass Ihr Netzteil und Chipsatz die kombinierte Bandbreite unterstützen.

BEDIENUNGSANLEITUNG GAMMIX S60 ADATA

PC, Kreuzschraubendreher und XPGs M.2-SSD *Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt

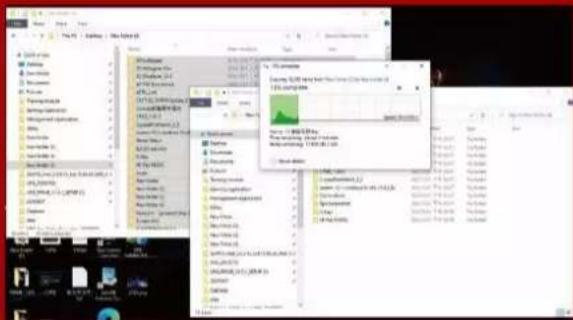

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

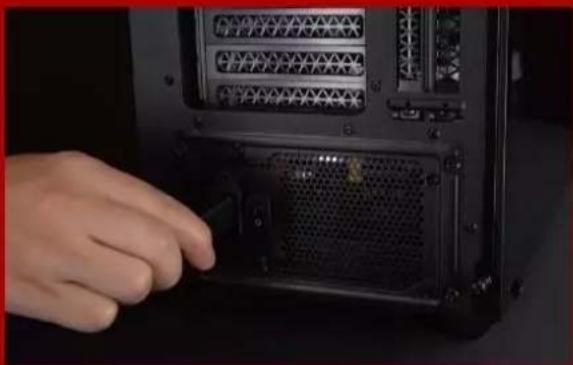

4. NETZSCHALTER AUSSCHALTEN UND NETZKABEL TRENNEN

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Die Position des Netzschalters kann je nach PC variieren. Beachten Sie bitte Ihre Bedienungsanleitung.

INSTALLATION

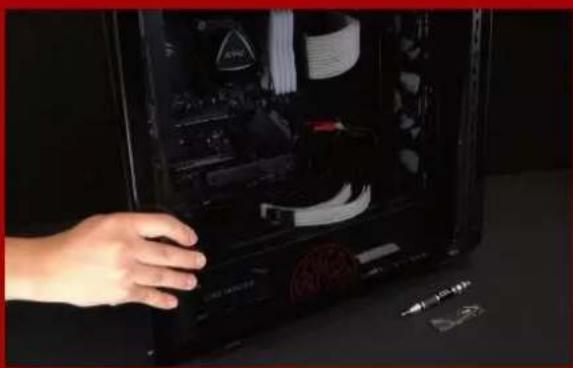

Entfernen Sie die Schrauben mit dem Standard-Kreuzschraubendreher und entfernen Sie dann das PC-Gehäuse

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichern, am Motherboard installiert, wenn der PC ab Werk geliefert wird.

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihrem kleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4. SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schrauben und Rückplatte beschädigt werden könnten

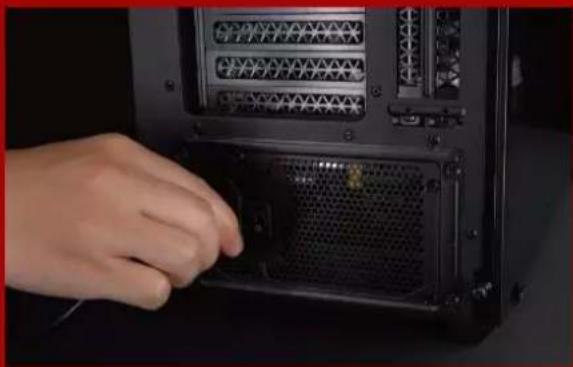

6. ZUM ABSCHLIEßen DER INSTALLATION NETZKABEL ANSCHLIEßen UND PC EINSCHALTEN

M.2 SSDのデスクトップパソ

コンへの取り付け方法

PC, Kreuzschraubendreher und XPGs M.2-SSD

*Bitte verwenden Sie zur Demontage des Gehäuses einen Standard-Kreuzschraubendreher (3,5 mm). Verwenden Sie zur Installation des M.2-Solid-State-Drive einen kleineren Kreuzschraubendreher, da dieser Schrauben mit einem Durchmesser von 1,85 bis 1,98 mm nutzt.

Denken Sie daran, wichtige Daten auf Ihrem PC auf einem externen Gerät, wie einer externen Festplatte, zu sichern, bevor Sie mit der Installation beginnen.

Schalten Sie nach Sicherung Ihrer Daten Ihren PC aus, damit während der Installation keine Daten verlorengehen und andere Komponenten nicht beschädigt werden.

Dieser Vorgang ist zum Entladen des Reststroms erforderlich, da andernfalls Ihr PC und seine Komponenten Schaden nehmen könnten.

*Der Schritte zur Entfernung des Akkus gilt nur bei Laptops, bei denen der Akku entfernt werden kann. Anweisungen zur Entfernung des Akkus finden Sie in der zugehörigen Bedienungsanleitung.

INSTALLATION

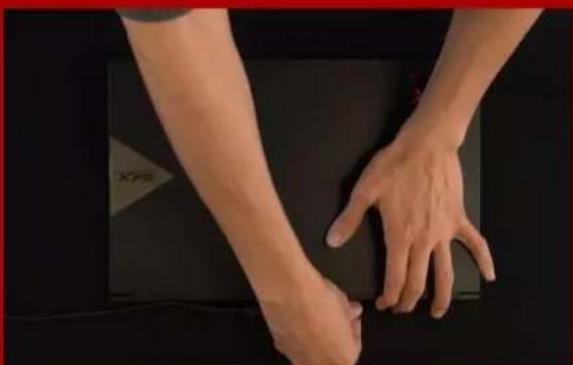

Entfernen Sie die Schrauben an der Rückplatte mit Ihrem Standard-Kreuzschraubendreher.

*Falls Sie mit dem Ablauf nicht vertraut sind, beachten Sie Ihre Bedienungsanleitung

Machen Sie den M.2-PCIe-Steckplatz ausfindig. Stellen Sie sicher, dass die SSD passt und Schrauben vorhanden sind.

*Die Position der Steckplatze kann je nach PC variieren. Weitere Informationen finden Sie in der Bedienungsanleitung Ihres PCs.

**Im Allgemeinen sind die Schrauben, die die SSD sichem, am Motherboard installiert, wenn das Laptop ab Werk geliefert wird.

3. M.2-STECKPLATZ AUSRICHTEN UND DAS SOLID-STATE-DRIVE EINSETZEN

Entfernen Sie mit Ihremkleinen Kreuzschraubendreher die Schrauben am Motherboard. Richten Sie die Kerben in der SSD an den Vorsprüngen im PCIe-Steckplatz aus. Setzen Sie sie dann angewinkelt ein. Drücken Sie abschließend, um sicherzustellen, dass sie richtig platziert ist.

*Der Steckplatz hat ein narrensicheres Design. Bitte setzen Sie die SSD entsprechend den Kontakten an Solid-State-Drive und Steckplatz ein. Setzen Sie sie nicht gewaltvoll ein. Andernfalls könnte das Produkt beschädigt werden.

4.SCHRAUBEN ZUR FIXIERUNG DER SSD FESTZIEHEN

Sichern Sie die SSD mit einem kleinen Kreuzschraubendreher.

*Ziehen Sie die Schrauben nicht zu fest

*Ziehen Sie die Schrauben nicht zu fest, da andernfalls Schäden drohen

6.ZUM ABSCHLIEßEN DER INSTALLATION NETZKABEL ANSCHLIEßEN UND PC EINSCHALTEN

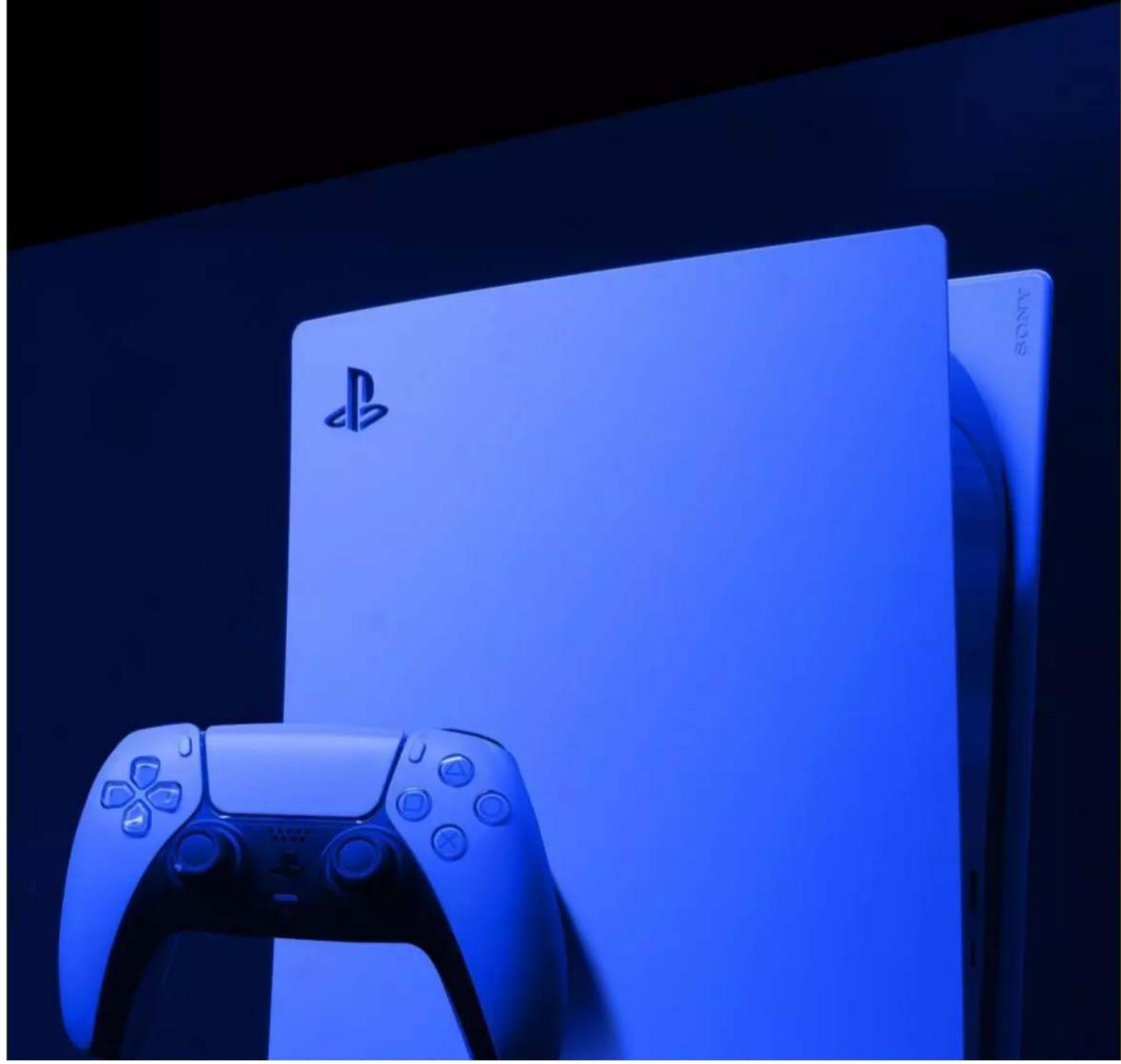

• XPG M.2 SSD
• Kreuzschlitzschraubendreher
• PS5

1. LÖ SEN SIE DIE SCHRAUBE, UM DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZ ES ZU ENTFERNEN.

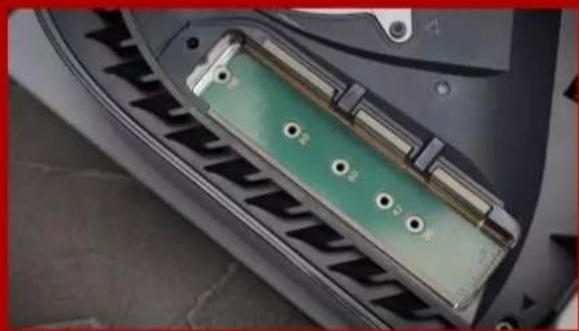

1. NUN SOLLTEN SIE DEN GRÜ NEN ERWEITERUNGSSTECKPLATZ SEHEN.

1. ENTFERNEN SIE DIE EINZELNE SCHRAUBE UND DEN SCHEIBENFÖ RMIGEN ABSTANDHALTER DARUNTER.

1. MONTIEREN SIE DIE ABDECKUNG DES ERWEITERUNGSSTECKPLATZES WIEDER.

1. MONTIEREN SIE DIE STÜ TZPLATTE WIEDER, INDEM SIE SIE ZURÜ CKSCHIEBEN UND NACH UNTEN DRÜ CKEN.

1. VERBINDEN SIE DIE KABEL WIEDER UND SCHALTEN SIE DIE PS5 EIN.

13. BEFOLGEN SIE DIE ANWEISUNGEN ZUR NEUFORMATIERUNG.

14. FERTIG! NUN KÖ NNEN SIE SPIELE UND ANWENDUNGEN AUF DER SSD SPEICHERN.
