GAMMIX S60 - SSD ADATA - Бесплатное руководство пользователя

Бренд	ADATA
Модель	GAMMIX S60
Тип продукта	M.2 NVMe SSD
Форм-фактор	M.2 2280
Интерфейс	PCIe Gen3 x4 (оценка)
Варианты емкости	256 ГБ, 512 ГБ, 1 ТБ, 2 ТБ
Скорость чтения	До 3500 МБ/с (оценка)
Скорость записи	До 3000 МБ/с (оценка)
Совместимость	Настольные ПК, ноутбуки, PlayStation 5
Энергопотребление	Низкое энергопотребление (обычно <6 Вт)
Рабочая температура	от 0°C до 70°C
Температура хранения	от -40°C до 85°C
Размеры	22 мм x 80 мм (M.2 2280)
Вес	Прибл. 8 г
Ключевые особенности	Высокоскоростная передача данных, низкая задержка, прочная конструкция
Применение	Игры, создание контента, системный диск
Установка	Подключи и работай в слоте M.2; требуется фиксация винтом
Обслуживание	Хранить в сухости, избегать физических ударов; нет обслуживаемых пользователем частей
Меры безопасности	Используйте защиту от электростатического разряда; убедитесь в правильном выключении питания перед установкой
Гарантия	Обычно 3-5 лет (проверьте у производителя)

Часто задаваемые вопросы - GAMMIX S60 ADATA

Совместим ли ADATA GAMMIX S60 с PlayStation 5?

Да, он полностью совместим с PS5 после установки последнего системного программного обеспечения. Вы должны использовать форм-фактор M.2 2280 с поддержкой PCIe Gen4? S60 — Gen3, но PS5 может использовать SSD Gen3, однако производительность может быть ограничена. Для оптимальной производительности рекомендуется SSD Gen4. Убедитесь, что вы следуете инструкциям по переформатированию после установки.

Как установить GAMMIX S60 в ноутбук?

Сначала сделайте резервную копию данных и выключите ноутбук. Снимите заднюю панель, найдите слот M.2 PCIe (обычно рядом с ОЗУ). Вставьте SSD под углом 30 градусов, затем закрепите его прилагаемым винтом. Установите заднюю панель на место. Подробные шаги приведены в руководстве.

Какие инструменты необходимы для установки?

Вам понадобится крестовая отвертка (стандартная 3,5 мм для винтов корпуса и меньшая 1,85-1,98 мм для винта M.2). Также убедитесь, что у вас есть стойка M.2 и винт, которые поставляются с материнской платой.

Можно ли использовать этот SSD в качестве внешнего диска?

Нет, GAMMIX S60 — внутренний SSD M.2. Для внешнего использования вам понадобится подходящий USB-корпус, поддерживающий диски M.2 NVMe.

Какая максимальная емкость доступна?

Серия GAMMIX S60 доступна в емкостях до 2 ТБ. Уточните точную емкость для вашей конкретной модели.

Поддерживает ли он NVMe или SATA?

Он поддерживает протокол NVMe через интерфейс PCIe. Он не совместим с SATA.

Что делать, если мой компьютер не видит SSD?

Сначала убедитесь, что SSD правильно установлен и винт затянут. Проверьте BIOS, отображается ли диск. Если нет, попробуйте другой слот M.2. Возможно, потребуется инициализировать диск в управлении дисками (Windows) или Disk Utility (macOS).

Нужны ли дополнительные драйверы?

Для большинства современных систем стандартные драйверы NVMe встроены в операционную систему. Для базовой функциональности дополнительные драйверы не требуются.

Как обеспечить оптимальную производительность?

Используйте SSD в слоте PCIe Gen3 (или Gen4). Обеспечьте охлаждение диска за счет правильного воздушного потока. Регулярно обновляйте прошивку через SSD Toolbox от ADATA. Избегайте заполнения диска до полной емкости.

Можно ли установить несколько дисков GAMMIX S60?

Да, если на вашей материнской плате есть несколько слотов M.2, вы можете установить несколько SSD. Убедитесь, что ваш блок питания и чипсет поддерживают суммарную пропускную способность.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GAMMIX S60 ADATA

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2 НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG

*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

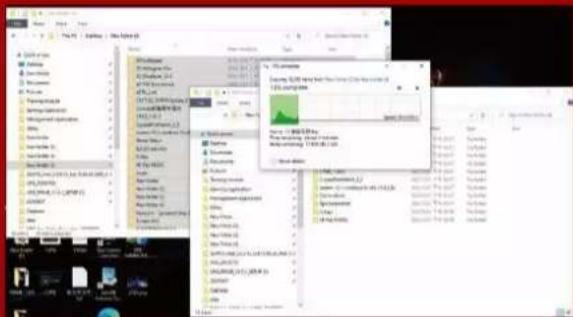

Перед началом установки обязательно зарезервируйте важные данные с ПК на внешнем устройстве, например на внешнем жестком диске.

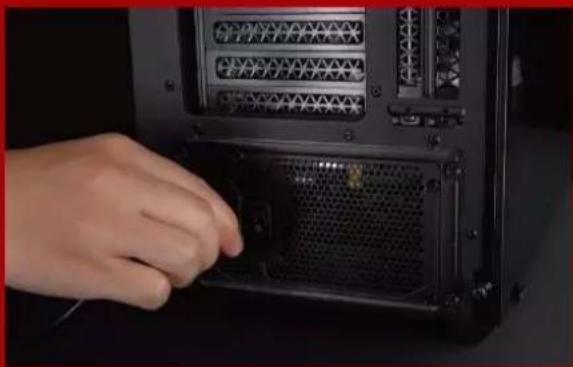

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите

ПК во избежание потери данных или поломки других компонентов в процессе установки.

Это действие необходимо для сброса остаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия по извлечению батареи описаны в руководстве по эксплуатации.

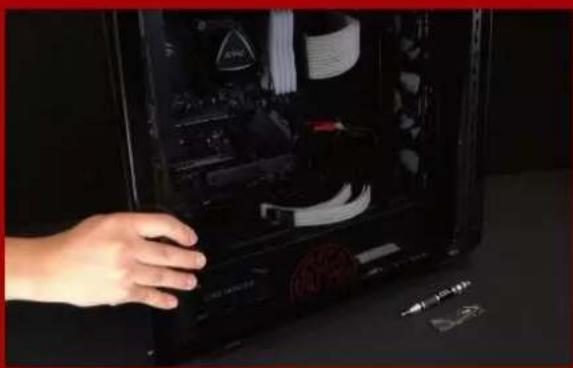

УСТАНОВКА

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

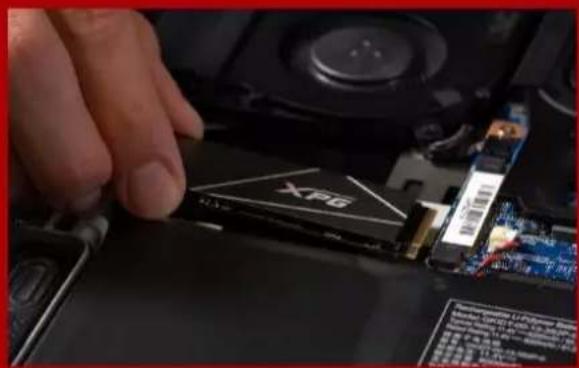

2. НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотовзависитот моделиПК. Подробнаяинформацияпредставленавруководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителяустановленынасистемнойплате при поставкеноутбукас завода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлеките винты из системной платы с помощью маленькой крестовой отвертки. Совместите выступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксировать его на месте.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепите твердотельный накопитель на месте с помощью маленькой крестовой отвертки.

*Не перетягивайте винты, иначе возможно повреждение винтови заднейпластины

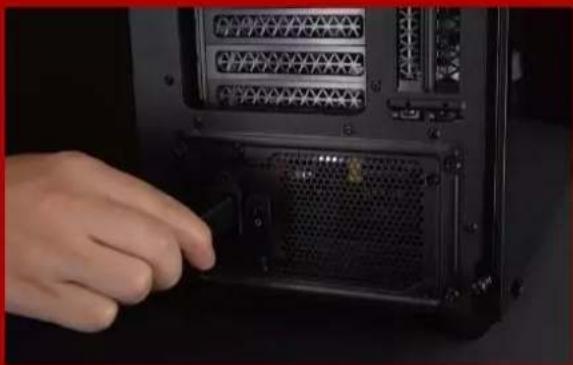

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ И ВКЛЮЧИТЕ ПК

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN PC DESKTOP

УСТАНОВКА ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ М.2НА НОУТБУК

ПОДГОТОВКА К УСТАНОВКЕ

1.ПРИГОТОВЬТЕ ВСЕ НЕОБХОДИМОЕ

ПК, крестовая отвертка и твердотельный накопитель М.2 XPG*Для разборки корпуса рекомендуется использовать стандартную крестовую отвертку (3,5 мм); а для установки твердотельного накопителя М.2 требуется крестовая отвертка меньшего размера, так как в нем используются винты диаметром 1,85-1,98 мм.

Передначаломустановкиобязательно зарезервируйтеважныеданныесПКна внешнем устройстве, например на внешнем жесткомдиске.

3.ВЫКЛЮЧИТЕ ПИТАНИЕ ПК

Выполнив резервирование данных, выключите ПКвоизбежаниепотериданныхилиполомки другихкомпонентоввпроцессеустановки.

4. ОТКЛЮЧИТЕ ШНУР ПИТАНИЯ БАТАРЕЮ

Этодействиенеобходимодлясбросаостаточной мощности, чтобы не повредить ПК и его компоненты.

*Действие по извлечению батареи относится только к тем ноутбукам, из которых можно извлекать батарею. Действия поизвлечениюбатареиописанывруководствепо эксплуатации.

УСТАНОВКА

1.СНИМИТЕ ЗАДНЮЮ ПЛАСТИНУ ПК

Возьмитеобычнуюкрестовуюотверткуи вывернитевинтыиззаднейпластины.

*Если вам неизвестно, как это сделать, см. руководство поэксплуатации.

2.НАЙДИТЕ СЛОТ РСІЕМ.2И ПРОВЕРЬТЕ НАЛИЧИЕ В НЕМ ВИНТОВ

Найдите слот PCIe M.2, убедитесь, что в него поместитсятвердотельныйнакопитель, и проверьтеналичиевинтов.

*Месторасположения слотов зависитот моделиПК. Подробнаяинформация представленав руководствепо эксплуатацииПК.

**Как правило, винты для крепления твердотельного накопителя установленынасистемнойплате при поставкеноутбукасзавода.

3.ВЫРОВНЯЙТЕ СЛОТ М.2 И ВСТАВЬТЕ В НЕГО ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Извлекитевинтыизсистемнойплатыспомощью маленькойкрестовойотвертки. Совместитевыступы на твердотельном накопителе с краями слота PCIe и вставьте его под углом. Нажмите на устройство, чтобы зафиксироватьегонаместе.

*Слот имеет защиту от неосторожного обращения. Вставьте твердотельный накопитель так, чтобы совпадали контакты на твердотельном накопителе и в слоте. Вставляя твердотельный накопитель, не давите на него, чтобы не повредить.

4.ЗАТЯНИТЕ ВИНТЫ, ЧТОБЫ ЗАФИКСИРОВАТЬ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ

Закрепитетвердотельныйнакопитель на месте спомощьюмаленькойкрестовойотвертки.

*Не перетягивайтевинты

*Не перетягивайте винты, это может привести к повреждению устройства

6.ДЛЯ ЗАВЕРШЕНИЯ УСТАНОВКИ ПОДКЛЮЧИТЕ ШНУР ПИТАНИЯ ВКЛЮЧИТЕ ПК

INSTALAREA UNEI UNITĂȚI SSD M.2 PE UN LAPTOP

Î NAINTE DE INSTALARE

1. ADUNATI LUCRURILE DE CARE VEȚI AVEA NEVOIE

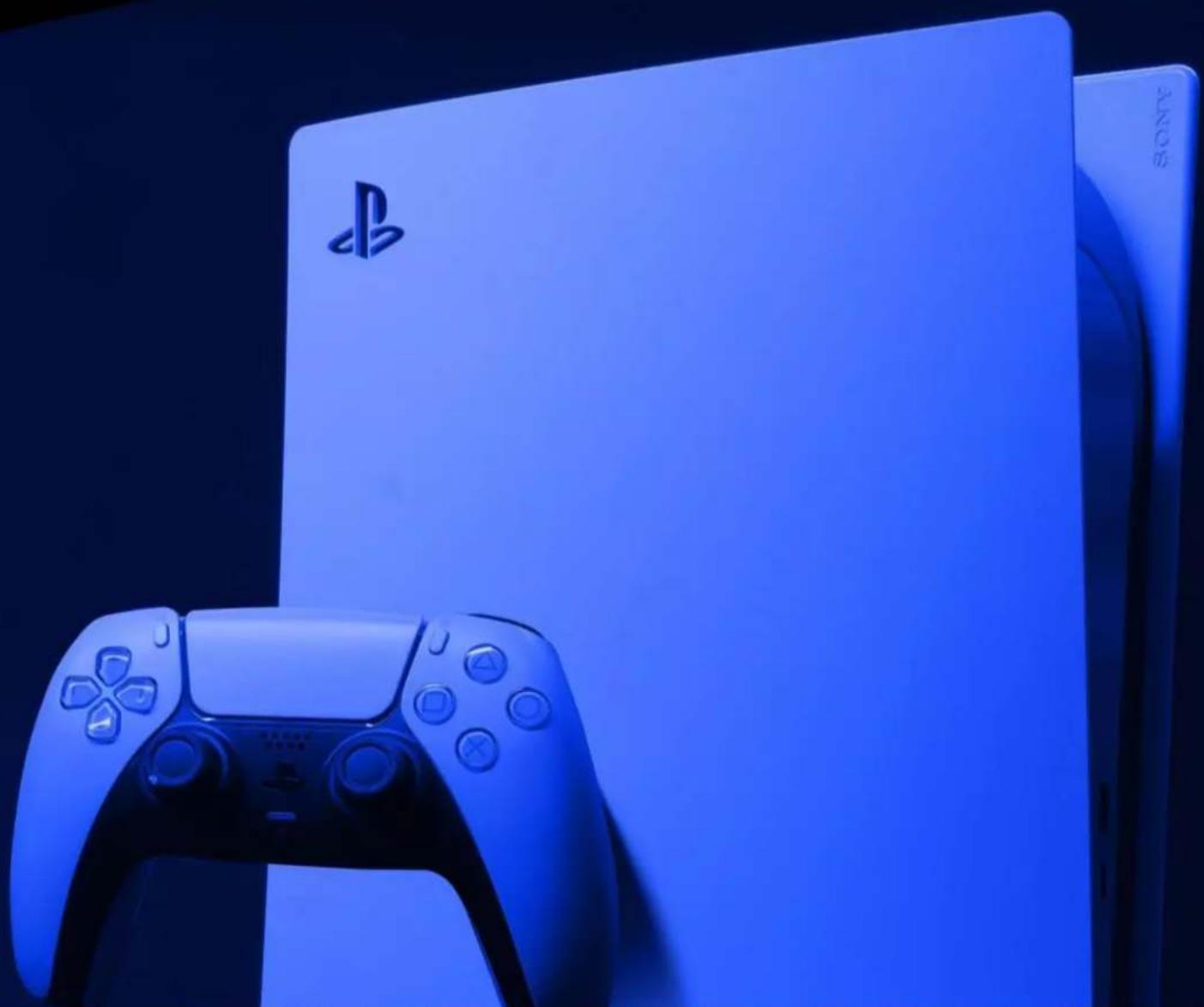

Как установить твердотельный

накопитель М.2 на

PLAYSTATION5

ПОДГОТОВКА К УСТАНОВКЕ

ДЛЯ УСТАНОВКИ ВАМ ПОТРЕБУЕТСЯ:

• Твердотельный накопитель М.2 XPG
  -Крестовая отвертка
• PS5

1. УБЕДИТЕСЬ, ЧТО НА PS5 УСТАНОВЛЕНЫ АКТУАЛЬНЫЕ ПРОГРАММНЫЕ ОБНОВЛЕНИЯ.

1. ПОЛОЖИТЕ PS5 НА РОВНУЮ ПОВЕРХНОСТЬ СТОРОНОЙ С ЛОГОТИПОМ ВНИЗ.

1. ПРАВОЙ РУКОЙ ПОТЯНИТЕ, СДВИНЬТЕ ВЛЕВО И СНИМИТЕ ОПОРНУЮ ПЛАСТИНУ.

1. ОТКРУТИТЕ ВИНТ, ЧТОБЫ СНЯТЬ КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. ВЫ УВИДИТЕ ЗЕЛЕНЫЙ СЛОТ РАСШИРЕНИЯ.

1. ИЗВЛЕКИТЕ ОДИН ВИНТ И РАСПОЛОЖЕННУЮ ПОД НИМ СТОЙКУ-РАЗДЕЛИТЕЛЬ.

1. ПОМЕСТИТЕ СТОЙКУ В ОТВЕРСТИЕ, СООТВЕТСТВУЮЩЕЕ ФОРМ-ФАКТОРУ М.2.

1. ВСТАВЬТЕ ЗОЛОТОЙ РАЗЪЕМ ТВЕРДОТЕЛЬНОГО НАКОПИТЕЛЯ В СООТВЕТСТВУЮЩИЙ ПАЗ ДО ЩЕЛЧКА.

1. ЗАТЯНИТЕ ТВЕРДОТЕЛЬНЫЙ НАКОПИТЕЛЬ ВИНТОМ.

1. УСТАНОВИТЕ НА МЕСТО КРЫШКУ СЛОТА РАСШИРЕНИЯ.

1. УСТАНОВИТЕ НА МЕСТО ОПОРНУЮ ПЛАСТИНУ. ДЛЯ ЭТОГО ЗАДВИНЬТЕ ЕЕ В ОБРАТНОМ НАПРАВЛЕНИИ И ПРИЖМИТЕ.

1. СЛЕДУЙТЕ ИНСТРУКЦИЯМ ДЛЯ ВЫПОЛНЕНИЯ ФОРМАТИРОВАНИЯ.

1. ГОТОВО! ТЕПЕРЬ НА ТВЕРДОТЕЛЬНОМ НАКОПИТЕЛЕ МОЖНО СОХРАНЯТЬ ИГРЫ И ПРИЛОЖЕНИЯ.
