Vielen Dank, dass Sie sich zum Kauf eines Wahoo KICKR BIKE PRO entschieden haben!

wahoo

SCAN DE QR-CODE VOOR:

Für Schulungsvideos, kompatible Apps, FAQs oder zur Übermittlung einer Supportanfrage besuchen Sie bitte: www.wahoofitness.com/support

BITTE KONTAKTIEREN SIE UNS BEI FRAGEN

ODER BEDENKEN UNTER::

Wahoo Fitness

Achten Sie darauf, alle dem Produkt beigelegten Bedienungsanleitungen durchzulesen..

• Zerlegen oder modifizieren Sie das Produkt nicht anders als in den in diesem Handbuch enthaltenen Informationen angegeben.
• Achten Sie aus Sicherheitsgründen darauf, dieses Handbuch vor Aufbau und Verwendung vollständig durchzulesen.
• Sie können sich alle Anleitungen auf unserer Website (www.wahoofitness.com/instructions) ansehen.
  • Die Bilder geben das Endprodukt möglicherweise nicht exakt wieder.

Die folgenden Anweisungen müssen jederzeit beachtet werden, um Körperverletzungen und Sachschäden an Ausrüstung und Umgebung zu verhindern. Die Anweisungen sind hinsichtlich ihres Gefährdungs- bzw. Schädigungsgrad eingestuft, der eintreten kann, wenn das Produkt unsachgemäß verwendet wird:

Die Nichtbeachtung der Anweisungen kann zum Tod oder zu schweren Verletzungen führen.

GEFAHR

Die Nichtbeachtung der Anweisungen kann zum Tod oder zu schweren Verletzungen führen.

WARNUNG

Die Nichtbeachtung der Anweisungen kann zu Personen- oder Sachschäden an Ausrüstung oder der Umgebung führen.

VORSICHT

ZUR GEWÄHRLEISTUNG DER SICHERHEIT

VORSICHT

• Beachten Sie beim Zusammenbau des Produkts unbedingt die im Handbuch bereitgestellten Anweisungen.
• Lesen Sie bitte alle Sicherheitsinformationen durch und achten Sie darauf, dass Sie die Montageanleitung verstanden haben, bevor Sie das KICKR BIKE PRO zusammenbauen und verwenden. Bewahren Sie dieses Handbuch als künftige Referenz auf.
• Sprechen Sie stets mit Ihrem Arzt, bevor Sie ein Trainingsprogramm beginnen oder verändern.

Änderungen am Gerät, fehlerhafte und/oder unvollständige Verwendung, Montage oder Betrieb können zu schweren Verletzungen oder zum Tod führen.

Halten Sie Ihre Hände oder Gegenstände von den sich bewegenden Teilen des KICKR BIKE PRO fern.

Überschreiten Sie nicht das maximale Fahrergewicht von 113,5 kg.

Das KICKR BIKE PRO kann sich bei Berührung heiß anfühlen, wenn es über längere Zeiträume verwendet wird.

• Nicht vom KICKR BIKE PRO absteigen, solange das Schwungrad in Bewegung ist.
• Tragen Sie stets angemessene Sportbekleidung und -schuhe, wenn Sie auf dem KICKR BIKE PRO fahren. Das Tragen von loser Kleidung oder Schuhen mit losen Schnürsenkeln kann schwere Verletzungen verursachen.
• Verwenden Sie das KICKR BIKE PRO auf stabilen ebenen Oberflächen. Das KICKR BIKE PRO kann, falls gewünscht, zum Schutz des Fußbodens oder Teppichs auf eine Matte gestellt werden.
• Seien Sie vorsichtig, wenn Sie beim Fahren des KICKR BIKE PRO aus dem Sattel gehen.
• Verwenden Sie nur das beiliegende Netzteil für das KICKR BIKE PRO, um die Gefahr von Stromschlag oder Brand zu vermeiden.
• Ziehen Sie den Stecker heraus, wenn das KICKR BIKE PRO nicht verwendet wird, und vor der Reinigung und/oder Wartung.
• Die KICKR BIKE PRO Fit-Algorithmen der Wahoo App garantieren keine Prävention vor Verletzungen.
• KICKR BIKE PRO ist ausschließlich zur Verwendung in Innenräumen bestimmt. Nicht im Freien oder in der Nähe von Wasser aufbewahren.
• Durch unsachgemäße Montage, Wartung oder Verwendung erlischt die Garantie.
• Wahoo Fitness haftet nicht bei fehlerhafter oder unvollständiger Montage des KICKR BIKE PRO.

VOR JEDER FAHRT

• Stellen Sie sicher, dass die Schaftbolzen fest angezogen sind und der Lenker sich nicht drehen lässt.
• Vergewissern Sie sich, dass der Sattel richtig montiert ist und alle Bolzen richtig angezogen sind.
• Beide Hebel zur Einstellung von Reichweite und Versatz sollten vollständig geschlossen sein.
• Prüfen Sie, ob die Schnellspannklemmen der Sattelstütze und des Gabelschafts angezogen und vollständig geschlossen sind.
• Stellen Sie sicher, dass der Überstandshöhenstift richtig sitzt und in der entsprechenden Höhenposition einrastet, und dass der Hebel vollständig geschlossen ist.
  • Die Pedale sollten richtig montiert und ausreichend angezogen sein.
  • Die richtigen Drehmomentspezifikationen entnehmen Sie diesem Handbuch.
• Stellen Sie vor jeder Fahrt sicher, dass der Bereich frei ist und dass das KICKR BIKE PRO über einen vollen Neigungsbereich verfügt.
• Richten Sie die Standfüße des KICKR BIKE PRO aus und stellen Sie sicher, dass der Fußboden frei von Unrat ist.
• Überprüfen Sie das Stromkabel und Netzteil auf Schäden, bevor Sie es einstecken.
• Stellen Sie sicher, dass das KICKR BIKE PRO im Sperrmodus ist, bevor Sie Ihre Fahrt starten.

WARTUNG UND AUFBEWAHRUNG

Es ist wichtig, die nachstehenden Wartungstipps zu befolgen, um die optimale Performance Ihres KICKR BIKE PRO sicherzustellen:

Nach jeder Trainingseinheit:

• Verwenden Sie ein weiches Tuch, um das KICKR BIKE PRO trockenzuwischen oder um Schweiß oder Wasser zu entfernen.
• Ziehen Sie bei Nichtverwendung den Stecker aus dem KICKR BIKE PRO, oder schließen Sie es an eine Steckdose mit Überspannungsschutz an.
• Prüfen Sie das KICKR BIKE PRO in regelmäßigen Abständen auf Anzeichen von Rost, Korrosion oder übermäßige Abnutzung.
• Untersuchen Sie alle Bolzen und Schrauben auf Rost oder Schäden.

Zum Transport und zur Aufbewahrung Ihres KICKR BIKE PRO verwenden Sie die Laufrollen, um es an einen sicheren Ort zu bringen:

- Fassen Sie den Lenker mit beiden Händen und heben ihn an, fassen Sie anschließend die vordere Fußstütze. Halten Sie die vordere Fußstütze fest, um es zum Aufbewahrungsort zu bringen.

LIEFERUMFANG

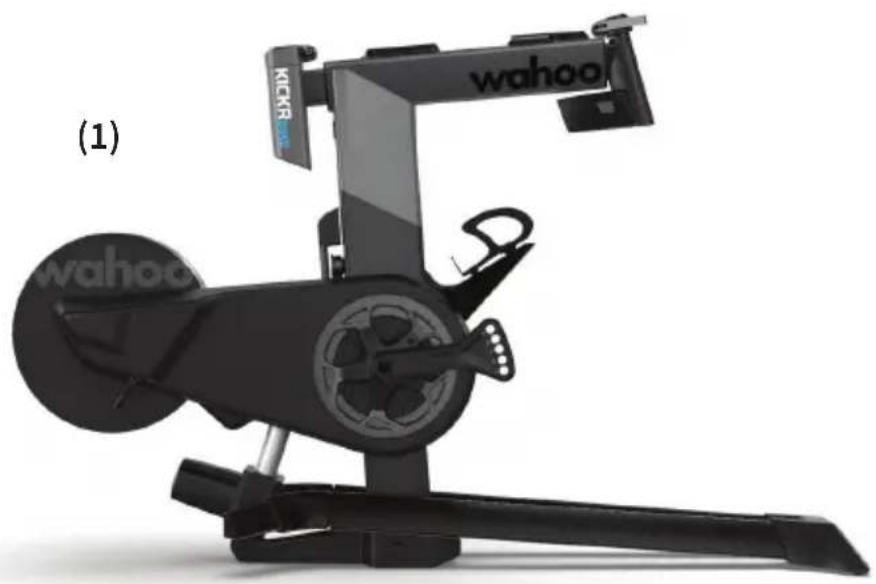

(1) KICKR BIKE PRO Hauptgerät
(2) Zubehörbox

(a) Hinterbeine (2)
(d) 5mm Sechskantschrauben (x4)
(b) Lenker
(e) Innensechskantschlüssel (4,5mm)
(c) Sattelstütze
(f) Netzteil

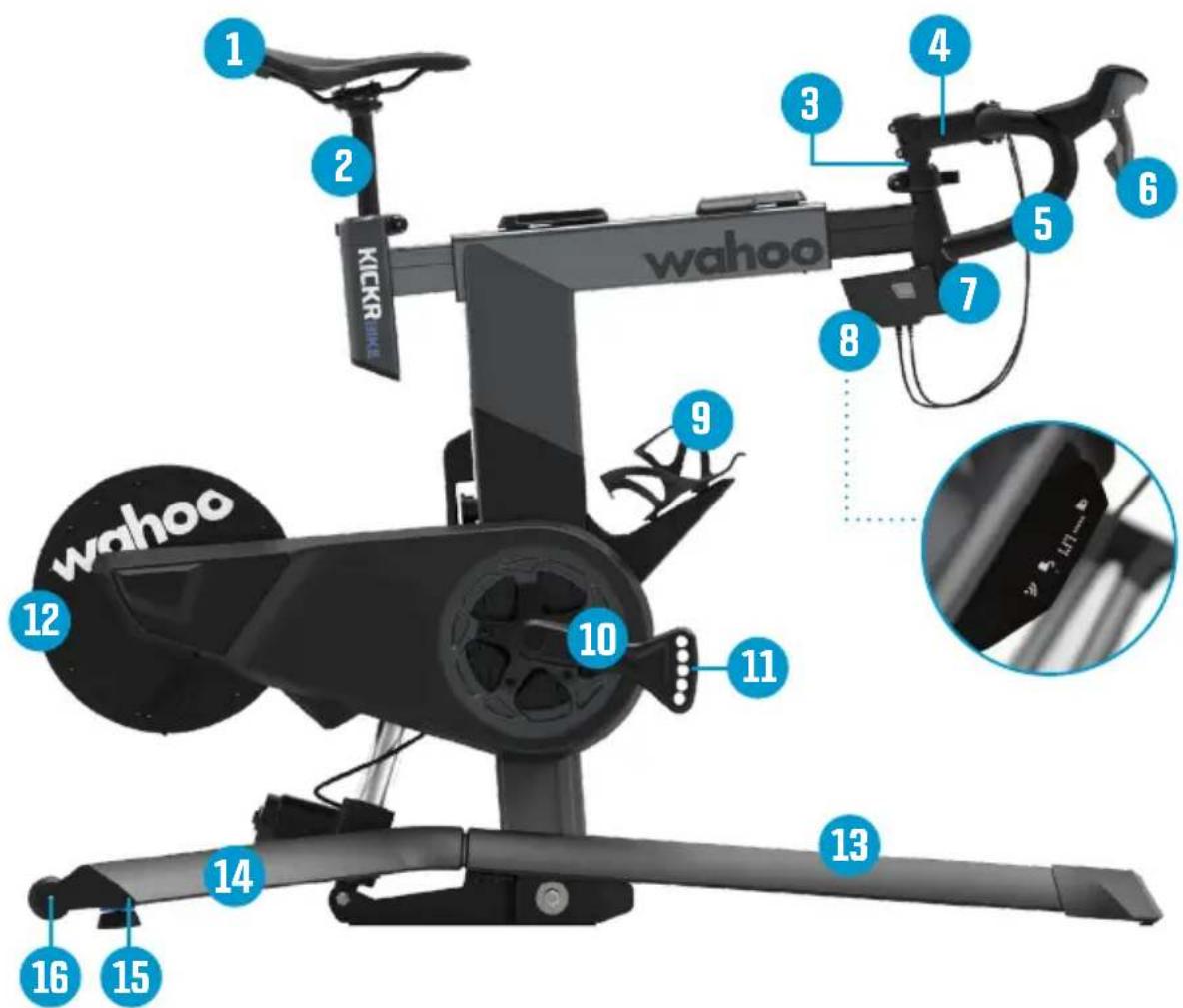

((1) Sattel
(2) Sattelstütze
(3) Rohr lenken
(4) Stengel
(5) Lenker
(6) Schalthebel

(7) Steuerrohr
(8) LED-Anzeige
(9) Wasserflaschenkäfig
(10) Kurbelarme
(11) Einstellung der Kurbellänge

(12) Schwungrad
(13) Base
(14) Hinteres Stabilisatorbein
(15) Füße nivellieren
(16) Rollen

wahoo 1 2 3 4 5 6 7 8 9 10 11 12 wahoo 13 14 15 16

KICKR BIKE PRO-EINSTELLPUNKTE

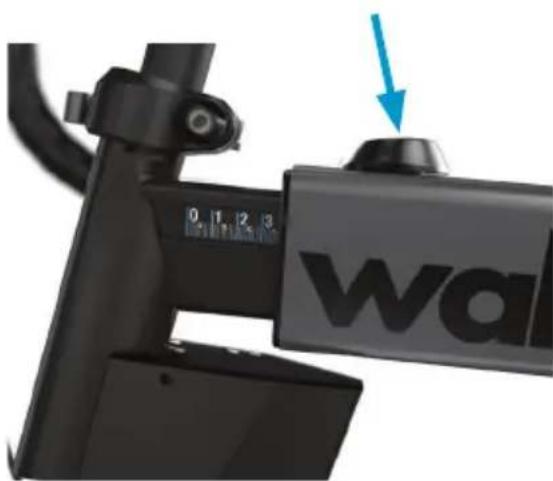

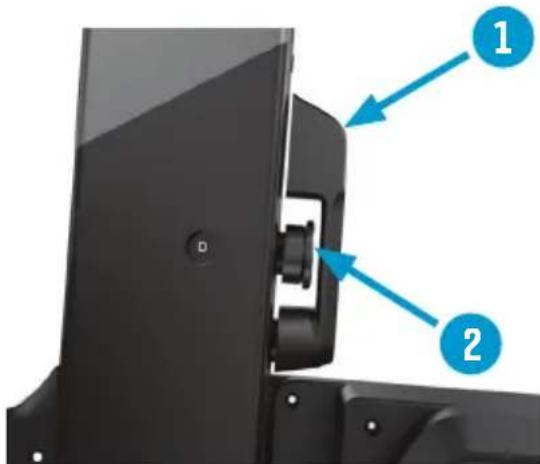

Einstellung der Überstandshöhe

Einstellung der Sattelhöhe

Einstellung des Versatzes

Einstellung der Reichweite

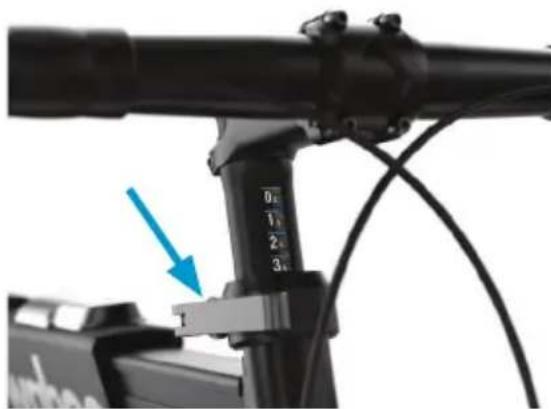

Einstellung der Bauhöhe

Einstellung der Kurbellänge

KICKR BIKE PRO SETUP

Für die Montage von KICKR BIKE PRO sind zwei Personen erforderlich.

Entfernen und legen Sie alle Artikel aus der Zubehörbox, und stellen Sie sicher, dass alle Artikel enthalten sind.

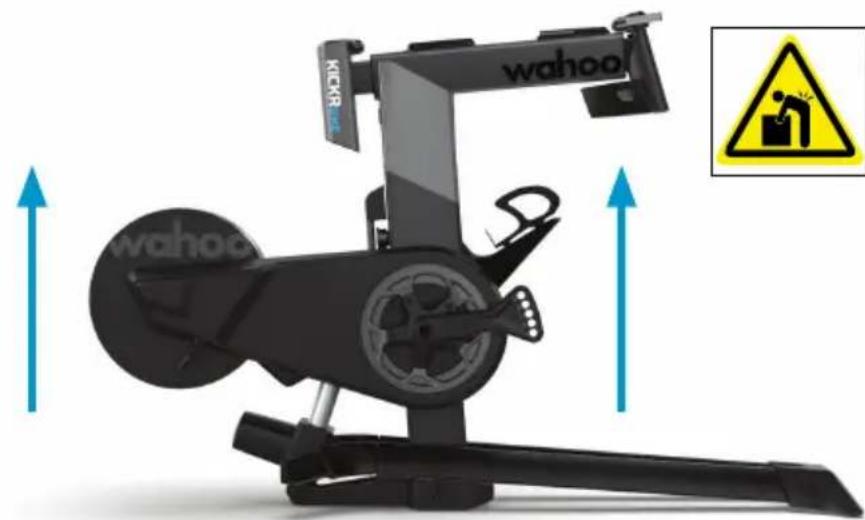

Schwerer Gegenstand. Zwei Personen zum Heben erforderlich.

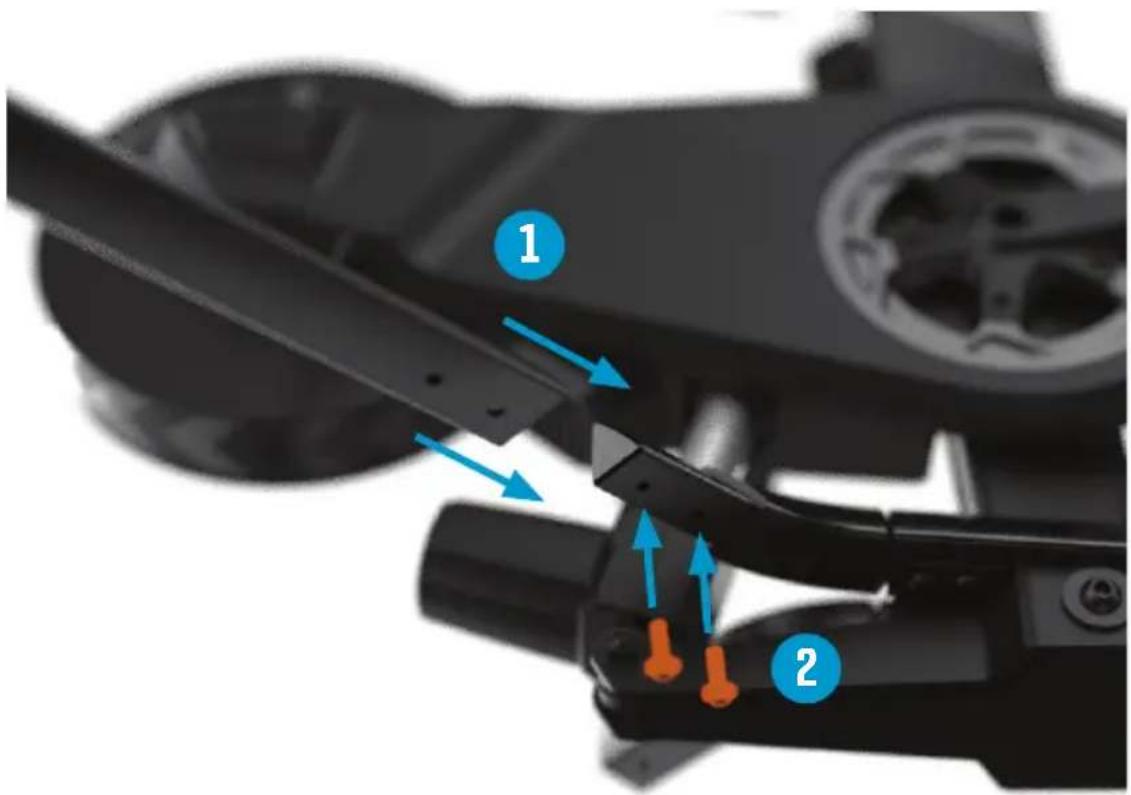

Wenn eine Person den Rahmen für den Zugang kippt, montieren Sie das Stabilisatorbein mit den mitgelieferten 5-mm-Sechskantschrauben am unteren Rahmen. Vorgang für gegenüberliegende Seite wiederholen.

AUFBAU DES KICKR BIKE PRO

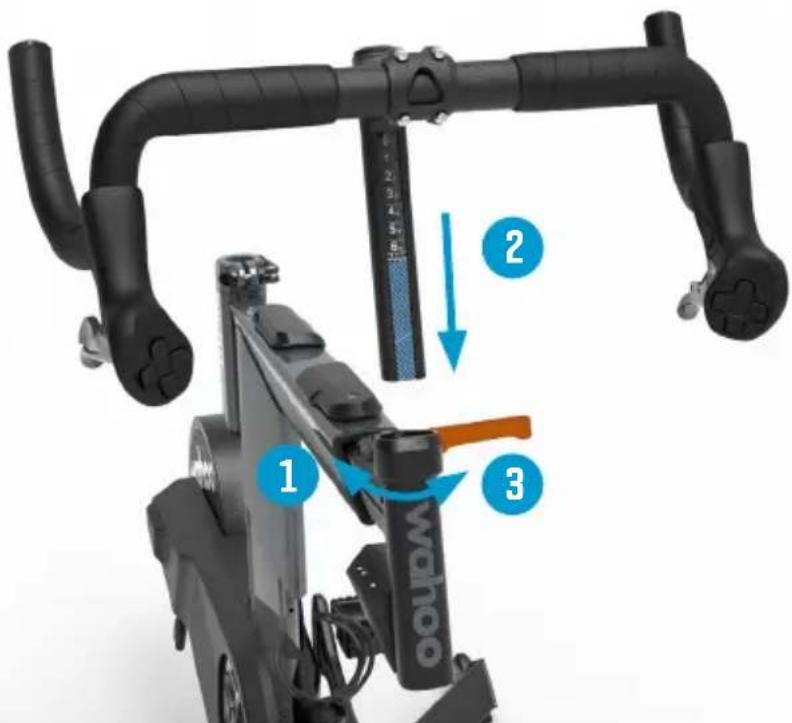

Befestigen Sie den Lenker am KICKR BIKE PRO unter Verwendung des Schnellspanners am vorderen Ausfallende.

Wagon 1 2 3

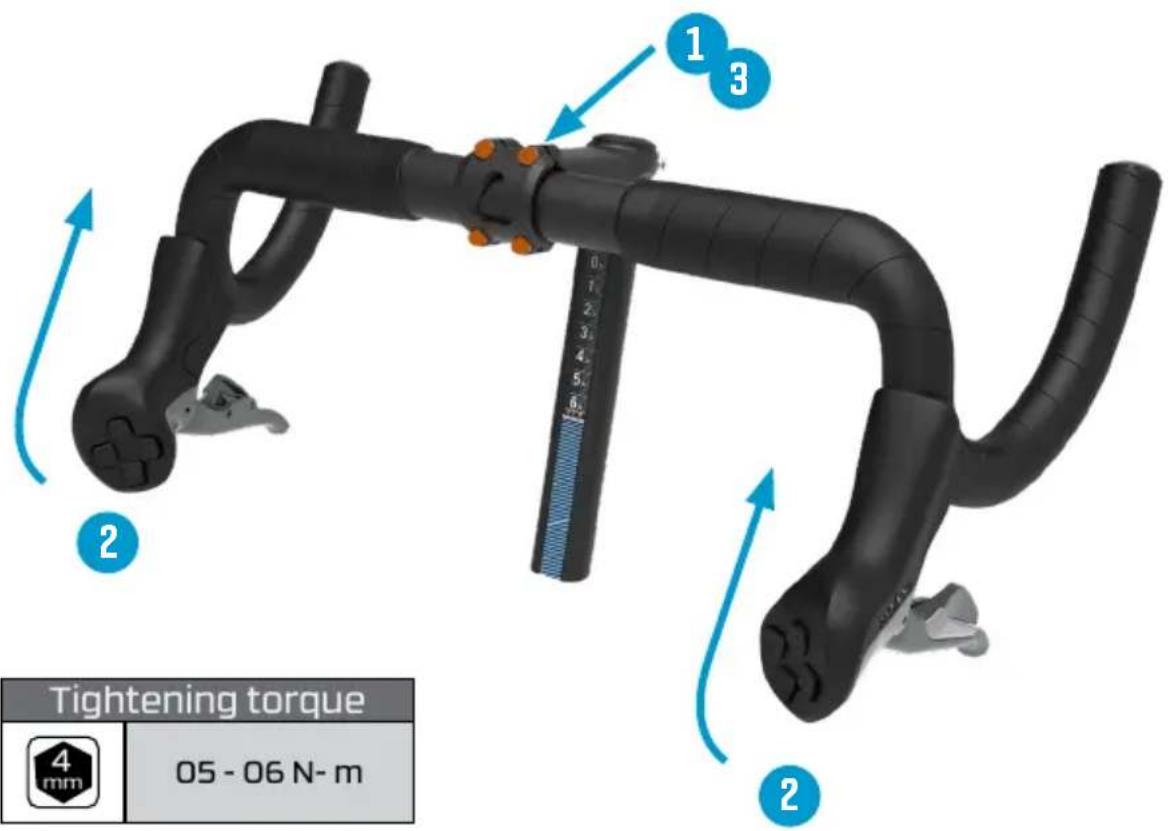

Der Lenker wird nach unten gekippt. Lösen Sie die Schaftschrauben an der Frontplatte mit einem 4-mm-Inbusschlüssel (entfernen Sie sie jedoch nicht). Drehen Sie den Lenker in die gewünschte Position. Ziehen Sie die Spindelschrauben an der Frontplatte gleichmäßig an.

1 3 2 0.5 1 2 3 4 5 6 Tightening torque 4 mm 05 - 06 N- m 2

Tightening torque 4 mm 05 - 06 N- m

AUFBAU DES KICKR BIKE PRO

fortsetzung

Stecken Sie beide Schaltzüge in den unteren Bereich des LED-Bildschirms. Schaltkabel können an jeden der 3 verfügbaren Ports angeschlossen werden. Das LED-Display verfügt außerdem über einen USB-Anschluss für das Gerät charging.

Schaltzüge in ch des LED- tkabel können fügbaren Ports rden. Das gt außerdem anschluss für das

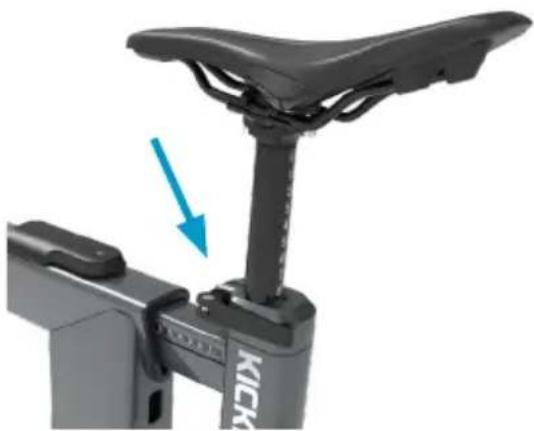

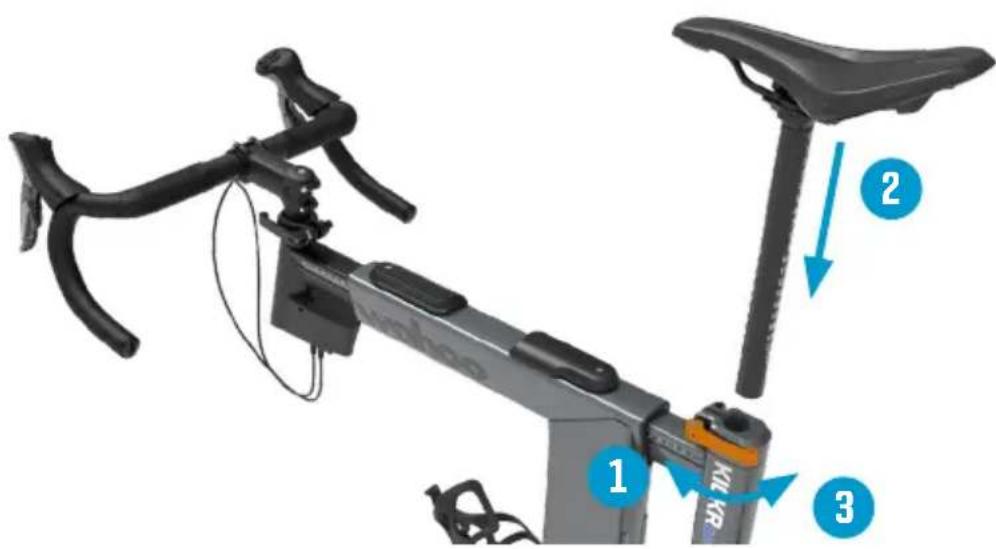

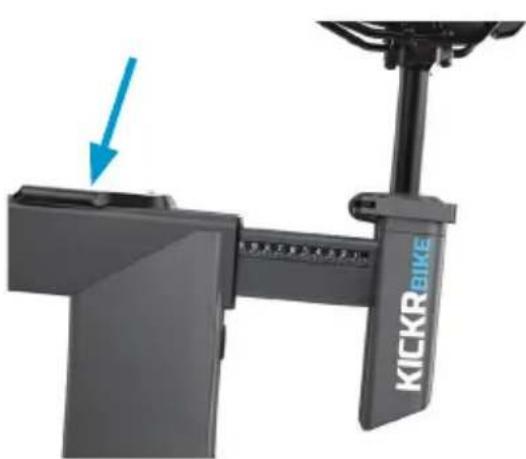

Setzen Sie die Sattelstützenbaugruppe in das KICKR BIKE PRO ein, indem Sie den Schnellspanner für die hintere Verlängerung lösen / festziehen.

1 2 3

AUFBAU DES KICKR BIKE PRO

fortsetzung

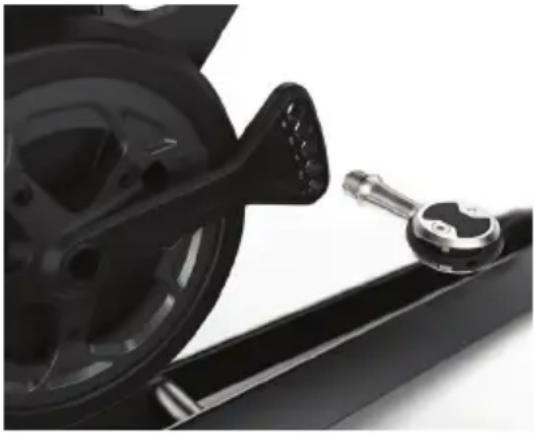

Installieren Sie Ihre Pedale in der gewünschten Position am Kurbelarm.

Einige Pedalachsen erfordern möglicherweise die Verwendung von Unterlegscheiben (im Lieferumfang enthalten), um die erforderlichen Abstände zu den KICKR BIKE PRO-Gehäusen zu gewährleisten.

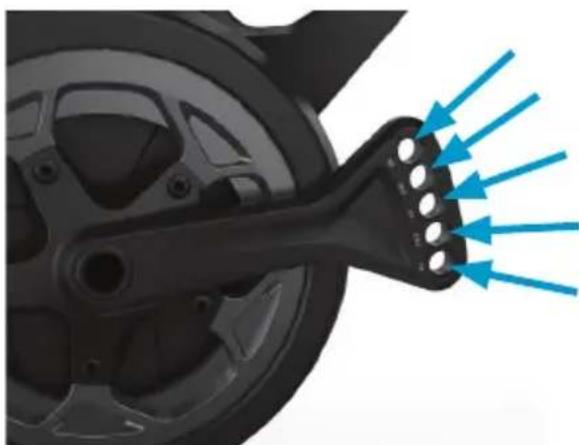

Mit dem KICKR BIKE PRO Kurbelarm können Sie die Passform Ihres Fahrrads anpassen. Dieses Design bietet Platz für Kurbellängen von 165 mm, 167,5 mm, 170 mm, 172,5 mm und 175 mm, indem Sie einfach Ihr Pedal in das entsprechende Loch am Kurbelarm bewegen.

Identifizieren Sie das linke und das rechte Pedal.

Fetten Sie die Gewinde beider Pedale ein. Führen

Sie das rechte Pedal mit der Unterlegscheibe in die antriebsseitige Kurbel ein, um den richtigen Abstand zu gewährleisten (falls erforderlich). Verwenden Sie einen Schraubenschlüssel, um einen festen Sitz zu gewährleisten. Schrauben Sie das linke Pedal mit der Unterlegscheibe in die nicht antriebsseitige Kurbel, um den richtigen Abstand zu gewährleisten (falls erforderlich). Verwenden Sie einen Schraubenschlüssel, um einen festen Sitz zu gewährleisten.

HINWEIS: Die Pedalgewinde unterscheiden sich von links nach rechts. Die rechten Pedale haben Rechtsgewinde (werden gegen den Uhrzeigersinn entfernt und im Uhrzeigersinn installiert). Das linke Pedal hat Linksgewinde (wird im Uhrzeigersinn entfernt und gegen den Uhrzeigersinn installiert). Durch unsachgemäße Installation oder Quergewinde können die Kurbeln des KICKR BIKE PRO beschädigt werden.

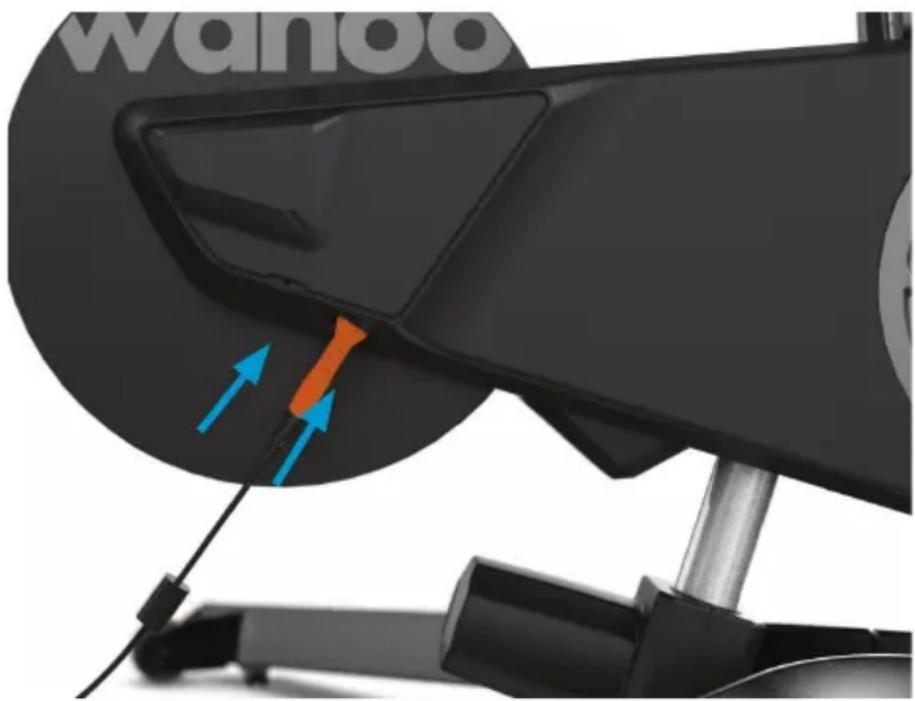

Verwenden Sie das mitgelieferte Netzteil, um das KICKR BIKE PRO an eine Standardsteckdose anzuschließen.

KICKR BIKE PRO LED-ANZEIGE

KICKR BIKE PRO verfügt über ein eingebautes LED-Display, das Sie bei Bedarf mit Daten versorgt. Das LED-Display zeigt folgende Daten an:

• Ob sich Ihr KICKR BIKE PRO derzeit im LOCKED- oder UNLOCKED-Modus befindet
  • Die Gänge, in denen Sie sich gerade befinden
• Ihr aktueller Notenprozentsatz, nachdem Sie die Noten manuell geändert haben
• Verbindungsstatus Ihres KICKR BIKE PRO, um anzuzeigen, ob es derzeit mit einem externen Gerät gekoppelt ist.

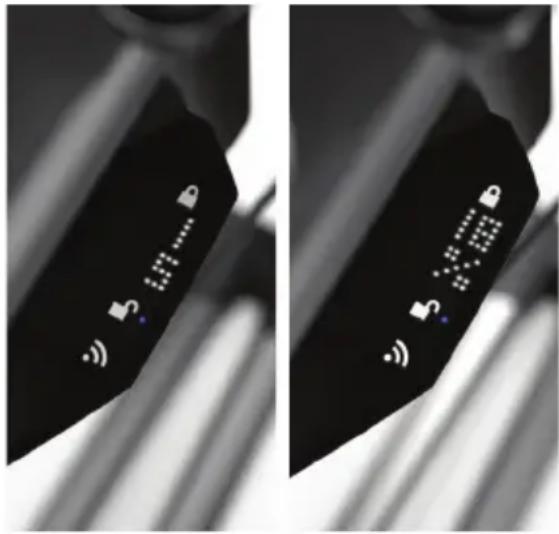

GESPERRTE UND ENTSPERRTE MODI

Verwenden Sie die Taste (11) an der Seite des LED-Anzeige zum Umschalten zwischen den Modi.

Gesperrter Modus: Verwenden Sie die manuellen Bedienelemente des Schalters zur direkten Neigungssteuerung. Während die Sperr-LED leuchtet, bewegt externe Software das KICKR BIKE PRO nicht.

Entsperrter Modus: Das KICKR BIKE PRO reagiert auf Gradänderungen von externer Software wie Zwift und SYSTM oder von Ihren ELEMNT GPS-Fahrradcomputern. Wenn die Schalthebel verwendet werden, um die Note im entsperrten Modus manuell zu ändern, wechselt das KICKR BIKE PRO automatisch in den gesperrten Modus.

Über die Wahoo App können Sie Ihr KICKR BIKE PRO einrichten, anpassen, anpassen, aktualisieren und steuern. Laden Sie die Wahoo App kostenlos im Apple App Store oder im Google Play Store für Android herunter.

KONFIGURATION: Die Wahoo App bietet schrittweise Anweisungen zur Montage von KICKR BIKE PRO sowie die Anmeldung zum Konto und die Produktregistrierung. So erhalten Sie die neuesten Informationen zu Ihrem KICKR BIKE PRO.

FIT: Die Wahoo App sorgt dafür, dass Sie die beste Passform für Ihr KICKR BIKE PRO erhalten. Die In-App-Fit-Berechnung führt Sie durch die Wiederherstellung Ihrer Outdoor-Bike-Passform in Innenräumen.

ANPASSEN: Verwenden Sie nach dem Einwählen Ihrer Passform die Wahoo-App, um Ihr KICKR-FAHRRAD weiter anzupassen. Von der Anzahl der Geschwindigkeiten über das Übersetzungsverhältnis bis hin zur Schaltkonfiguration ist das KICKR BIKE PRO so konzipiert, dass es Ihr Outdoor-Fahrrad widerspiegelt.

AKTUALISIEREN: Verwenden Sie die Wahoo-App, um sicherzustellen, dass Ihr KICKR BIKE PRO immer mit der neuesten Firmware auf dem neuesten Stand ist, um die Genauigkeit sicherzustellen und die neuesten Funktionen zu erhalten.

WI-FI: Wenn du Wi-Fi in der Wahoo-App einrichtest, wird dein KICKR BIKE PRO automatisch mit der neuesten Firmware aktualisiert.

ERG: Stellen Sie die gewünschte Leistung ein. Das KICKR BIKE PRO erhöht oder verringert den Widerstand, um unabhängig von der Geschwindigkeit eine konstante Leistung aufrechtzuerhalten.

SIM: Geben Sie Ihr Gewicht, Ihren Fahrradtyp, Ihre Fahrposition, Ihren Gegenwind und Ihre Steigung ein und das KICKR BIKE PRO modelliert die Leistungskurve genau so, als ob Sie im Freien fahren würden.

KONNEKTIVITÄT

Wahoo bietet das am besten vernetzte Ökosystem für das Radfahren im Innen- und Außenbereich.

Vervollständigen Sie Ihr KICKR BIKE PRO-Erlebnis mit einem ELEMNT-Fahrradcomputer. TRACKR-Herzfrequenzmesser, KICKR-Matte und KICKR-KOPFWIND.

KOMPATIBILITÄT

• ELEMENT GPS Fahrradcomputer
• Apple-Geräte mit iOS 16.0 oder neuer
- Android 10 oder neuer (mit aktiviertem ANT + oder Bluetooth®)
- Mac-Computer (mit aktiviertem ANT + USB-Adapter oder Bluetooth®)
- Windows-PCs (mit ANT + USB-Adapter)

Eine vollständige Liste der KICKR-kompatiblen Apps finden Sie unter:

Wahoo Fitness garantiert, bei normaler Benutzung für ein Jahr ab Kaufdatum, daß dieses Produkt frei von Material- und Herstellungsfehlern ist. Schäden, die durch unsachgemäße Benutzung/Pflege, Unfälle, überm..ige Feuchtigkeit/Nässe, Insekten, unsachgemäßes Verpacken, Hitzeeinwirkung, Stromschläge sowie auch durch technische Modifikationen oder Umbauten entstehen, werden nicht von der Garantie abgedeckt. Wahoo Fitness ersetzt ein defektes Produkt nach Prüfung und jeweiligem Ermessen mit einem vergleichbaren Artikel. Dabei müssen einzig die Portokosten vom Käufer übernommen werden. Austauschprodukte können neu, aufgearbeitet oder erneuert sein und für diese Produkte gilt eine Gewährleistung von 60 Tagen nachdem man das Produkt zurück erhalten hat. Alle ersetzten Geräte werden wieder Eigentum von Wahoo Fitness.

Soweit zulässig treten diese Garantiebestimmungen anstelle jeder anderen Garantiebestimmung, sei sie direkt oder indirekt, schriftlich oder mündlich, ein-schließlich jeglicher Zusicherung allgemeiner Gebrauchstauglichkeit oder Garantiebestimmung bezüglich der Nutzbarkeit für einen bestimmten Zweck. Wahoo Fitness haftet nicht für spezielle oder zufällige Schäden, Folgeschäden oder indirekte Schäden. In einigen Ländern ist die Einschränkung der Haftbarkeit auf eine genau festgelegte Summe, oder der Ausschluss der Haftbarkeit, nicht erlaubt, daher ist es möglich, dass die oben genannten Einschränkungen und Ausschlussk-lauseln für Sie nicht gelten.

Bei einem Garantie- oder Kulanzantrag bitte Wahoo Fitness kontaktieren, um die entsprechenden Versandinformationen sowie eine Referenznummer zu erhalten. Das Produkt ausreichend frankiert zusammen mit dem originalen Kaufbeleg an Wahoo Fitness senden. Die Referenznummer gut sichtbar außen auf das Paket schreiben. Bei Fragen bezüglich Ihres Wahoo Fitness Produktes haben nicht zögern, sich mit uns in Verbindung zu setzen.

CE-ERKLÄRUNG

Hiermit erklärt Wahoo Fitness, dass dieses Produkt:

• die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und
• Der vollständige Text der EU-Konformitätserklärung (DoC) steht unter der folgenden Internet- Adresse zur Verfügung: http://wahoofitness.com/regulatory-notices.

Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der entsprechenden Harmonisierung der

Gesetzgebung in der Europäischen Union: Richtlinie 2014/53/EU und anderen möglicherweise

anwendbaren Richtlinien. Diese Erklärung wird unter der alleinigen Verantwortung von Wahoo Fitness, LLC ausgestellt.

- Alle aufgeführten Wahoo Produkte werden innerhalb des 2402-2480 MHz-Frequenzbandes und unterhalb des Schwellenwertes für die maximale Ausgangsleistung von 100mW (20dBm) betrieben.

Aufsichtsbehörden innerhalb der EU können Informationen zur Einhaltung (Compliance) durch ein Anschreiben an:

Dieses Gerät erfüllt die neuen EU-Cybersicherheitsstandards zum Schutz Ihres Netzwerks und Ihrer Daten.

Scannen Sie den QR-Code oder besuchen Sie https://wahoofitness.com/regulatory-notices, um Unterstützung zu erhalten und mehr über optionale und standardmäßige drahtlose Verbindungen zu erfahren.
