BEDIENUNGSANLEITUNG KICKR Bike Shift Wahoo

QR-CODE SCANNEN, UM DAS KICKR BIKE SHIFT EINZURICHTEN >>

Weitere Informationen oder dase Eineichen eine Anfrage unter www.wahoofitness.com/support

KONTAKT

Wahoo Fitness

Bürozeiten: Montag-Freitag 9-17 Uhr

EST (ca. 16–1 Uhr MEZ)

UK: [phone]

Bürozeiten: Montag-Freitag 14-20 Uhr

GMT (ca. 15–21 Uhr MEZ)

Die folgenden Hinweise sind nach dem Grad der Gefahr oder des Schadens eingeteilt, der bei unsachgemäßer Verwendung des Produkts auftreten kann:

GEFAHR

Die Nichtbeachtung der Anweisungen führt zum Tod oder zu schweren Verletzungen.

WARNUNG

Die Nichtbeachtung der Anweisungen kann zum Tod oder zu schweren Verletzungen führen.

ACHTUNG

Die Nichtbeachtung der Anweisungen kann zu Verletzungen und/oder Sachschäden an Geräten oder der Umgebung führen.

WARNUNG

Lesen Sie dieses Handbuch und alle Sicherheitsinformationen vor dem Zusammenbau und Gebrauch sorgfältig durch. Die Nichtbeachtung der Warnungen und Anweisungen kann zu Verletzungen und/oder Sachschäden an Geräten oder der Umgebung führen.

• Das KICKR BIKE SHIFT nur wie in den Informationen in diesem Handbuch angegeben montieren.
  • Das KICKR BIKE SHIFT nicht verändern.
• Alle Anweisungen können auf unserer Website eingesehen werden: www.wahoofitness.com/instructions.
• Bilder geben das Endprodukt möglicherweise nicht genau wieder.

ALLGEMEINE SICHERHEITSINFORMATIONEN

• Unsachgemäßes oder übermäßiges Training kann zu schweren Verletzungen führen. Bevor ein Trainingsprogramm begonnen oder verändert wird, bitte einen Arzt konsultieren.
• Der Wahoo KICKR BIKE SHIFT Fit-Algorithmus garantiert keine Verletzungsprävention.
• Der Kontakt mit beweglichen Teilen des KICKR BIKE SHIFT kann zu schweren Verletzungen führen.
• Keine Hände oder Gegenstände in die Nähe von beweglichen Teilen des KICKR BIKE SHIFT bringen.
• Kinder und Haustiere vom KICKR BIKE SHIFT fernhaklten.
• Keine weite Kleidung oder Schuhe mit losen Schnürsenkeln tragen, die zu einem unbeabsichtigten Kontakt mit beweglichen Teilen führen könnten.
• Das maximale Fahrergewicht von 113,5 kg (250 lbs) nicht überschreiten.
• Die Instabilität des KICKR BIKE SHIFT kann zu schweren Verletzungen führen. Das KICKR BIKE SHIFT nur auf stabilen, ebenen Oberflächen verwenden.
• Das KICKR BIKE SHIFT ist nur für die Verwendung in Innenräumen vorgesehen. Nicht im Freien oder in der Nähe von Wasser lagern.
• Das KICKR BIKE SHIFT kann sich bei längerem Gebrauch heiß anfühlen. Die Komponenten vro Berührung abkühlen lassen.
• Nur das mitgelieferte Netzteil mit dem KICKR BIKE SHIFT verwenden, um Brand- oder Stromschlaggefahr zu vermeiden.
• Das KICKR BIKE SHIFT während der Trainingssaison mit dem WLAN verbunden lassen, um automatische Updates zu erhalten. Vor der Reinigung, Wartung oder längerer Nichtebenutzung den Netzstecker aus dem KICKR BIKE SHIFT ziehen.
• Veränderungen am Gerät, unsachgemäße und/oder unvollständige Verwendung, Montage oder Bedienung können zu schweren Verletzungen führen.

ORDNUNGSGEMÄSSE MONTAGE SICHERSTELLEN

• Beim Zusammenbau des Produkts die Anweisungen im Handbuch befolgen.
• Vor der Montage und Verwendung des KICKR BIKE SHIFT bitte alle Sicherheitsinformationen lesen und verstehen.
• Handbuch zum späteren Nachschlagen aufbewahren.
• Bei unsachgemäßer Montage, Wartung oder Verwendung erlischt die Garantie.
• Das KICKR BIKE SHIFT kann auf eine Matte gstellt werden, um den Boden oder Teppich zu schützen, falls gewünscht.
• In diesem Handbuch finden sich die korrekten Anzugsdrehmomente. Wenn die Schrauben nicht richtig festgezogen werden, kann dies zu Verletzungen und/oder Sachschäden an Geräten oder der Umgebung führen.
• Wahoo Fitness haftet nicht für eine unsachgemäße oder unvollständige Montage des KICKR BIKE SHIFT.

VOR JEDER FAHRT

• Sicherstellen, dass die Vorbauschrauben fest angezogen sind und sich der Lenken nicht drehen kann.
• Vergewissern, dass der Sattel richtig montiert ist und alle Schrauben fest angezogen sind.
• Sicherstellen, dass beide Hebel zum Einstellen von Reichweite und Setback vollständig geschlossen sind.
• Prüfen, ob die Schnellspanner der Sattelstütze und des Vorbauschaftes festgezogen und vollständig geschlossen sind.
• Stellensicherstellen, dass der Stift für die Überstandshöhe richtig sitzt und im entsprechenden Loch für die Höhenposition ruht und dass der Hebel vollständig geschlossen ist.
• Sicherstellen, dass Ihre Pedale richtig installiert und ausreichend festgezogen sind.
• Drehmomentspezifikationen dem Handbuch entnehmen.
• Sicherstellen, dass der KICKR BIKE SHIFT-Bereich frei ist.
  • Die Füße des KICKR BIKE SHIFT ausrichten und sich vergewissern, dass der Boden frei von Schmutz ist.
• Netzkabel und Netzteil auf Beschädigungen überprüfen, bevor Sie es einstecken.

WARTUNG UND LAGERUNG

Es ist wichtig, die folgenden Wartungstipps zu befolgen, um eine optimale Leistung Ihres KICKR BIKE SHIFT zu gewährleisten:

Nach jeder Trainingseinheit:

• Mit einem weichen Tuch das KICKR BIKE SHIFT trockenwischen und Schweiß und Wasser entfernen.
• Das KICKR BIKE SHIFT von der Stromzufuhr trennen, wenn es gelagert wird, oder es an einen Überspannungsschutz anschliessen.
• Routinemäßig auf Anzeichen von Rost, Korrosion oder übermäßigem Verschleiß prüfen.
• Alle Bolzen und Schrauben auf Rost oder Beschädigung untersuchen.

PACKUNGSINHALT

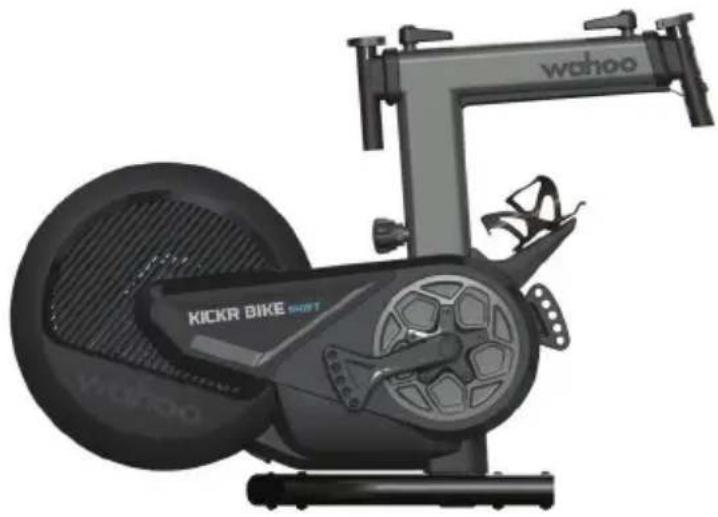

(1) KICKR BIKE SHIFT Hauptbaugruppe

(6) 5-mm-Sechskantschrauben (x8)

(2) Vorderbein

(7) Netzteil

(3) Hintere Stützbeine (x2)

(8) Innensechskantschlüssel (4,5 mm)

(4) Lenkerbaugruppe

(5) Sattelstützenbaugruppe

(1)

PROTIPP: ALLE VERPACKUNGS- UND SCHUTZMATERIALIEN FÜR TRANSPORT UND LAGERUNG AUFBEWAHREN

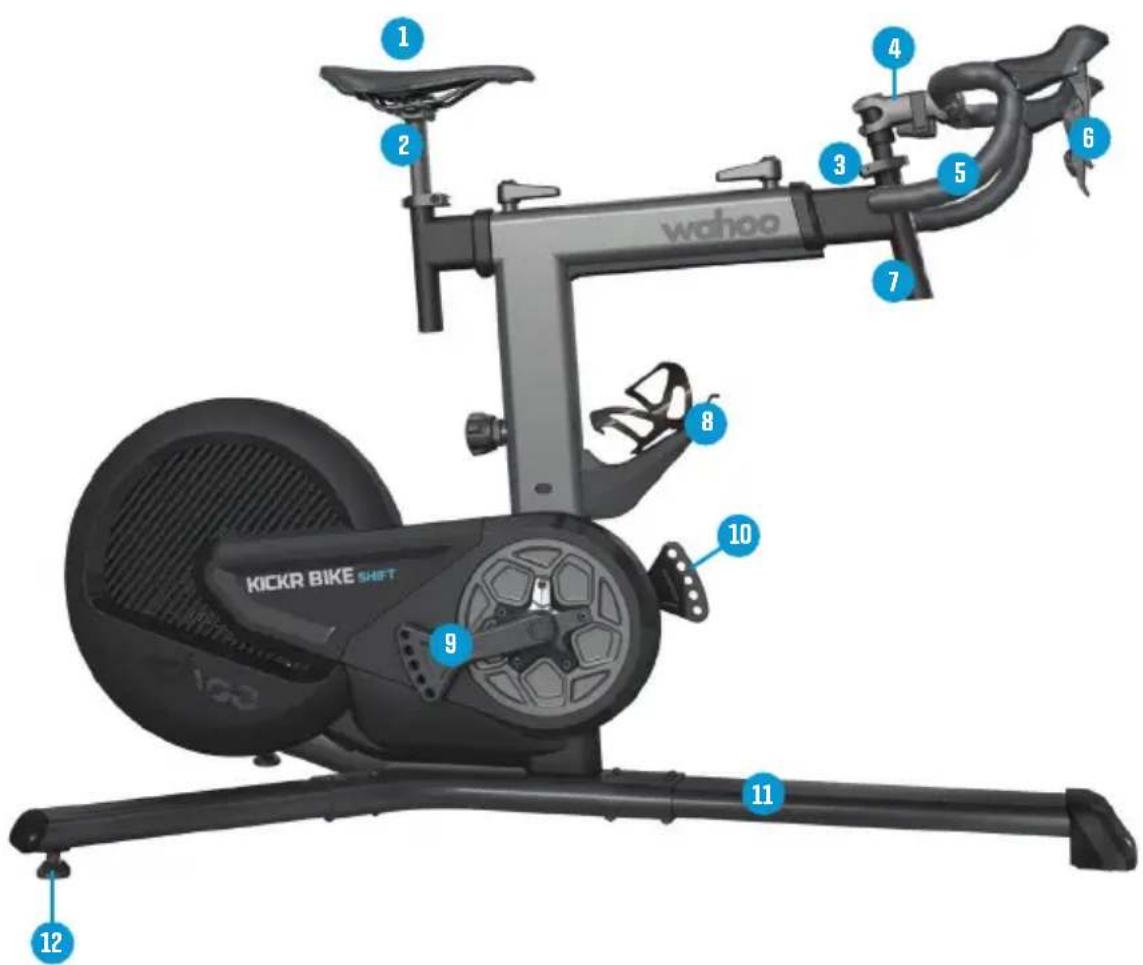

(1) Sattel
(2) Sattelstütze
(3) Steuerrohr
(4) Vorbau
(5) Lenker
(6) Schalthebel

(7) Steuerrohr
(8) Flaschenhalter
(9) Kurbelarme
(10) Einstellung der Kurbellänge
(11) Basisbeine
(12) Nivellierfüße hinten

wahoo KICKR BIKE SHIFT 1 2 3 4 5 6 7 8 9 10 11 12

KICKR BIKE SHIFT EINSTELLPUNKTE

Verstellung Überstandshöhe

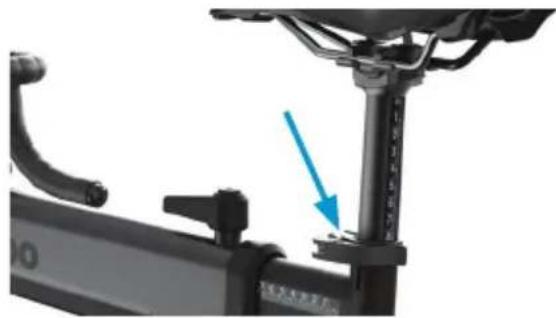

Sattelhöhenverstellung

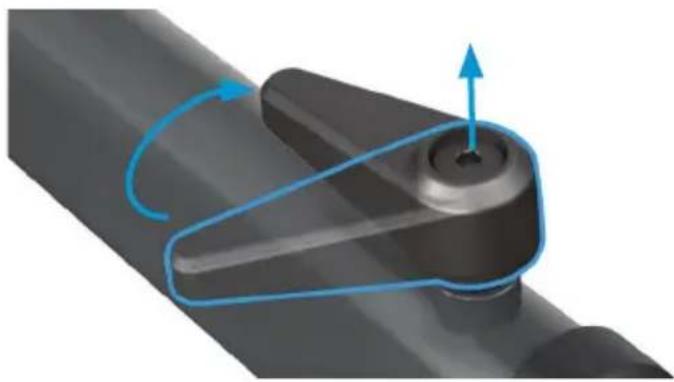

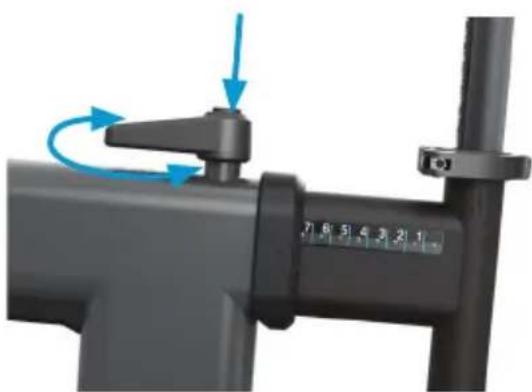

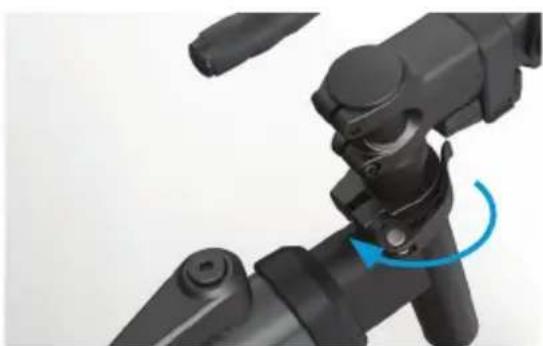

Nachdem Einstellen des Abstandes zwischen Sattel und Lenker und der Höhe des Sattels am KICKR BIKE SHIFT mit dem Rahmen durch Anheben des Einstellhebels zentrieren.

Einstellpositionen am KICKR BIKE SHIFT verändert werden, muss man den Hebel wieder anheben und stufenweise festziehen.

Ein kürzerer Versatz und eine geringere Höhe verhindern, dass sich der Hebel um 360 Grad dreht.

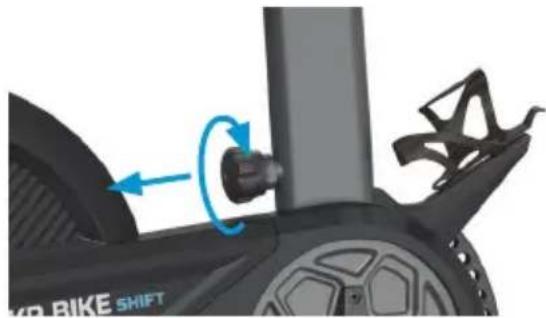

Einstellung der Überstandshöhe

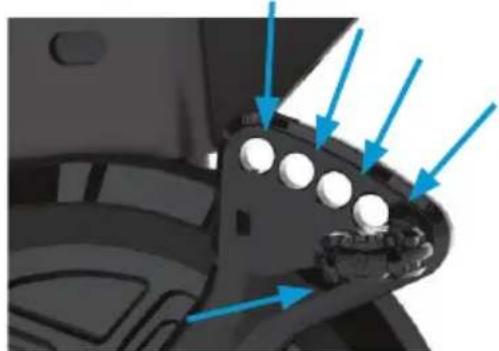

Einstellung der Kurbellänge

EINRICHTUNG DES KICKR BIKE SHIFT

Für die Montage des KICKR BIKE SHIFT sind zwei Personen erforderlich.

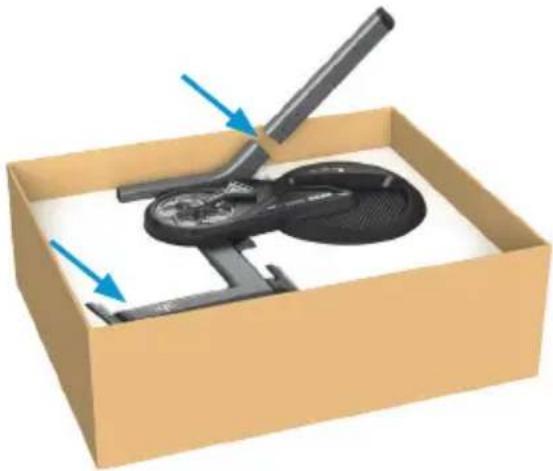

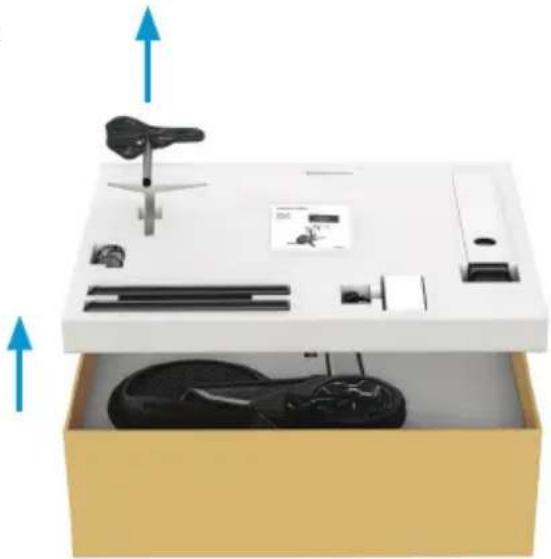

1. Das Paket auf die Seite legen. Nach dem Öffnen des Kartons geöffnet haben, den Inhalt aus der obersten Schicht entfernen Sie und ihn in der Nähe des Montageorts auf den Boden legen.

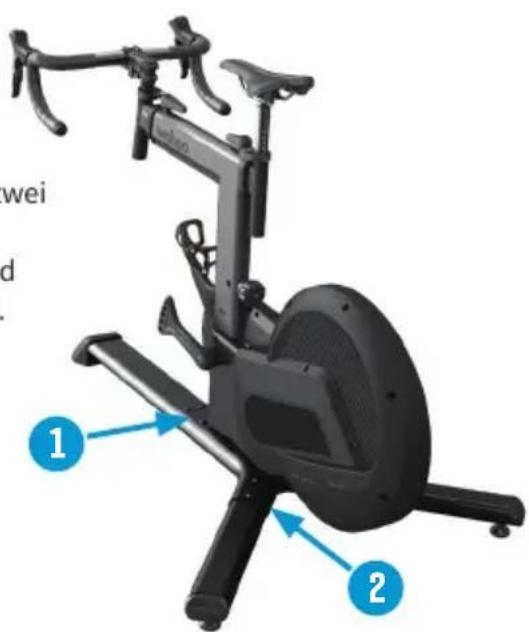

1. Das erste hintere Bein montieren und mit zwei 5-mm-Inbusschrauben befestigen. Zu zweit die Einheit aus dem Karton heben, wobei eine Person das kürzlich installierte Bein und die andere Person das Steuerrohr hält.

1. Das zweite hintere Bein installieren und mit zwei 5-mm-Inbusschrauben befestigen. Mit der Installation des vorderen Beins fortfahren und es mit vier 5-mm-Inbusschrauben befestigen.

1 2 wei d

EINRICHTUNG DES KICKR BIKE SHIFT

1. Die Lenkerbaugruppe mit dem Schnellspanner der vorderen Höhenverstellung am KICKR BIKE SHIFT befetsigen. Den Lenker nach unten kippen.

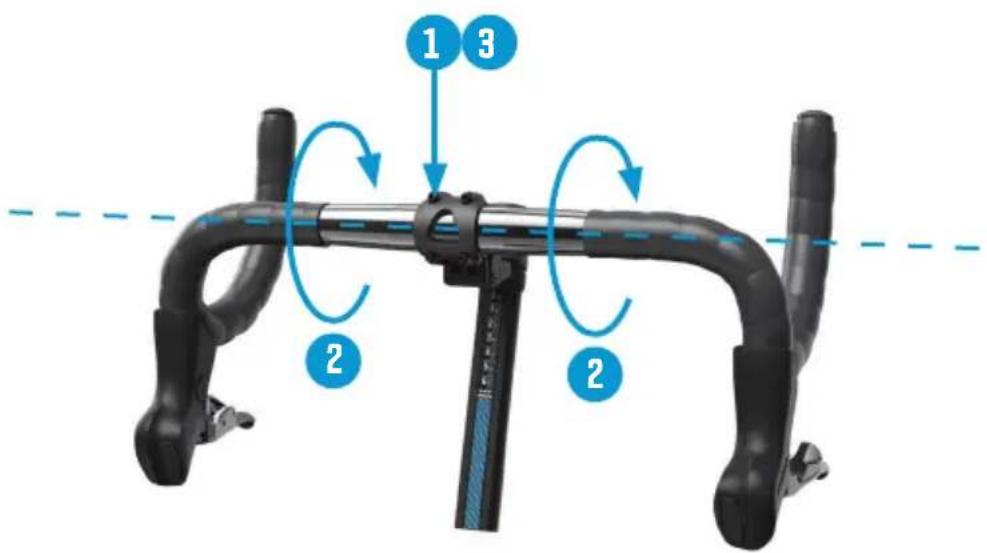

1. Einen 4 mm-Inbusschlüssel verwenden, um die Schaftbolzen auf der Abdeckung zu lockern (jedoch nicht herauszunehmen). Den Lenker in die gewünschte Position drehen. Die Schrauben an der Spannplatte des Vorbaus gleichmäßig über Kreuz festziehen.

1 3 2 2

EINRICHTUNG DES KICKR BIKE SHIFT

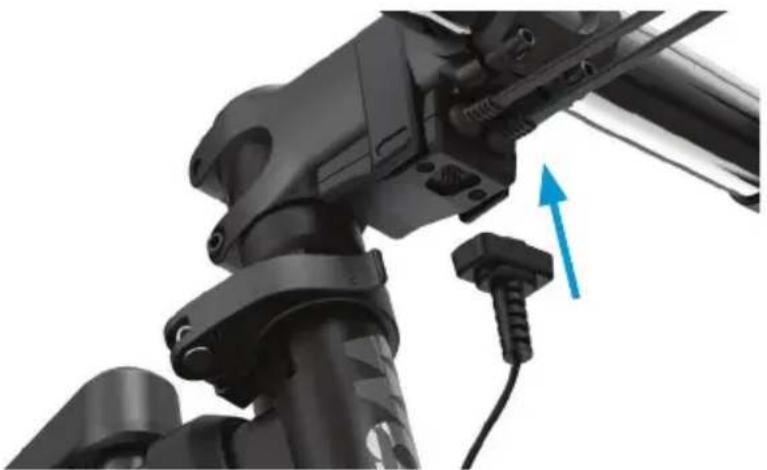

1. Befestigen Sie das Hauptschaltkabel magnetisch an der Halterung unterhalb des Schafts.

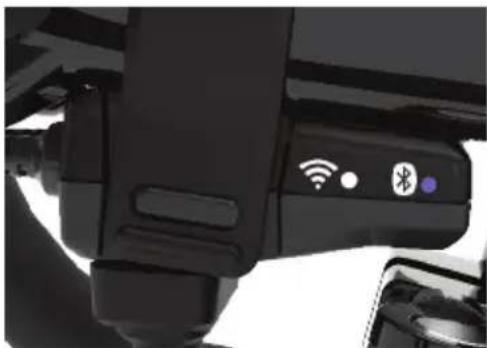

KICKR BIKE SHIFT verfügt über zwei LEDs, die den Strom- und Verbindungsstatus

Blaue LED blinkt langsam - Standby-Modus Blaue LED leuchtet - Anwendung ist verbunden Blaue LED leuchtend + schnell blinkend - Steuerbefehle Weiße LED blinkt langsam - Suche nach Netzwerken Weiße LED blinkt schnell - Verbindung mit einem Netzwerk Weiße LED leuchtet - Verbindung mit dem Netzwerk Blaue und weiße LED aus - Ruhemodus (nach 15 Minuten) oder Stromunterbrechung

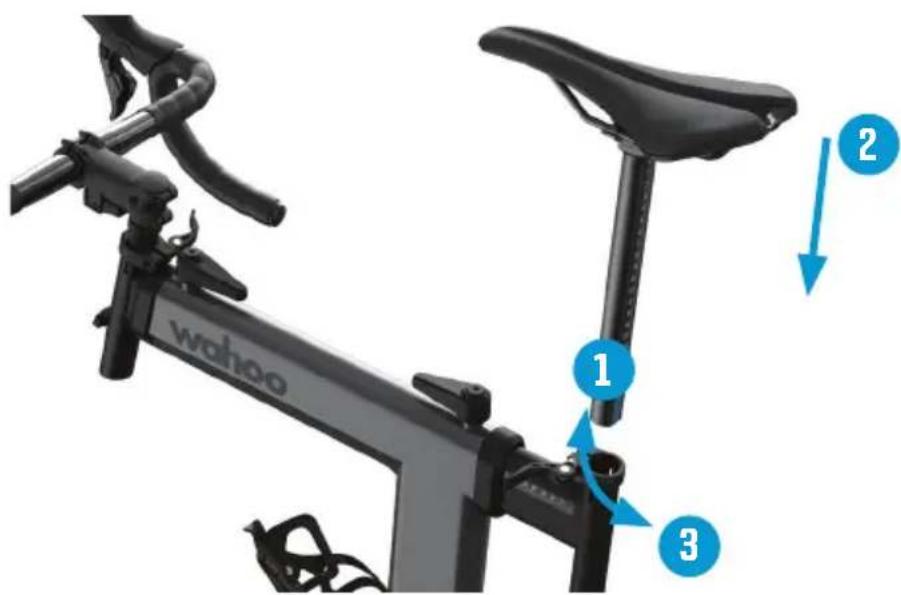

1. Die Sattelstützenbaugruppe in den KICKR BIKE SHIFT einsetzen, indem man den Schnellspanner der hinteren Verlängerung löst/anzieht.

EINRICHTUNG DES KICKR BIKE SHIFT

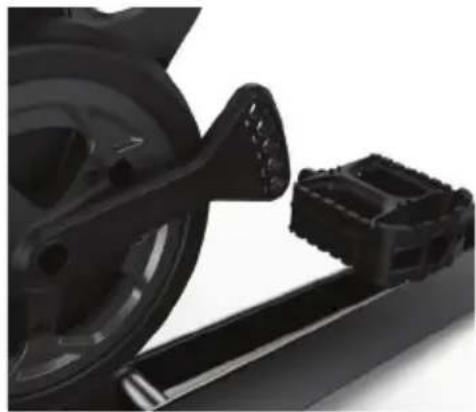

1. Einige Pedalachsen erfordern möglicherweise die Verwendung von Unterlegscheiben, um die erforderlichen Abstände zu den Rahmen des KICKR BIKE SHIFT zu erreichen.
   Der KICKR BIKE SHIFT Kurbelarm ist dazu vorgesehen, die ideale Sitzposition einzurichten. Er lässt sich auf Kurbellängen von 165 mm, 167,5 mm, 170 mm, 172,5 mm und 175 mm einstellen, indem man das Pedal in das entsprechende Loch im Kurbelarm einschraubt.
2. Das linke und das rechte Pedal bestimmen. Die Gewinde beider Pedale einfetten. Das rechte Pedal mit einer Unterlegscheibe in die antriebsseitige Kurbel einschrauben, um den richtigen Abstand zu gewährleisten (falls erforderlich). Einen Schraubenschlüssel verwenden, um für einen passgenauen Sitz zu sorgen. Das linke Pedal mit einer Unterlegscheibe in die nicht antriebsseitige Kurbel einschrauben, um den richtigen Abstand zu gewährleisten (falls erforderlich). Einen Schraubenschlüssel verwenden, um für einen passgenauen Sitz zu sorgen.

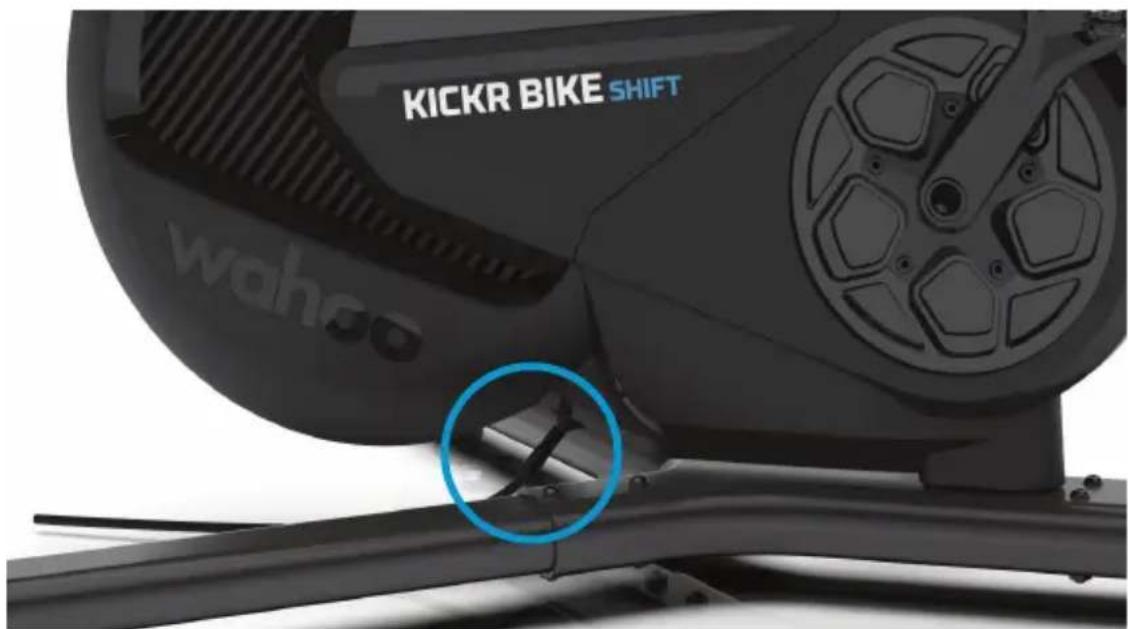

3. Das mitgelieferte Netzteil verwenden, um den KICKR BIKE SHIFT an eine Standardsteckdose anzuschließen.

KICKR BIKE SHIFT wahoo

WARNUNG

Um Brand- oder Stromschlaggefahr zu vermeiden, verwenden nur das mitgelieferte Netzteil mit dem KICKR BIKE SHIFT verwenden

Anzugsmoment

30-35N-m

HINWEIS: Pedalgewinde sind von links nach rechts unterschiedlich. Pedale auf der rechten Seite haben Rechtsgewinde (lösen gegen den Uhrzeigersinn, installiert im Uhrzeigersinn). Das Pedal auf der linken Seite hat Linksgewinde (im Uhrzeigersinn lösen, gegen den Uhrzeigersinn installieren). Unsachgemäße Montagekann die Kurbeln des KICKR BIKE SHIFT beschädigen.

WAHOO X ECOSYSTEM

Wahoo bietet das beste Ecosystem für Indoor- und Outdoor-Training.

APPS: Wahoo X macht es einfach, über ein Konto auf zwei völlig einzigartige Indoor-Cycling-Apps zuzugreifen. Wählen Sie zwischen den Workouts von Wahoo SYSTM, die von Weltklasse-Trainern entwickelt wurden, und Wahoo RGT, der virtuellen Fahrradwelt, in der man sich mit Radfahrern auf der ganzen Welt verbinden kann, um gemeinsam zu fahren, Rennen zu fahren und die virtuelle Welt zu erkunden.

GERÄTE: Vervollständige das KICKR BIKE SHIFT-Erlebnis mit einem ELEMNT-Fahrradcomputer, einem TICKR-Herzfrequenzmesser, einer KICKR-MATTE und einem KICKR HEADWIND.

DISPLAY-SETUP: Wir empfehlen einen externes Monitor (iPad, PC, Mac oder Apple TV), um das Indoor-Fahrerlebnis zu verbessern. Wahoo RGT auf Ihr bevorzugtes Display-Setup herunterladen und eine Probefahrt machen, um das Fahrrad-Setup abzuschließen.

Über die Wahoo-App kann die Sitzposition angepasst werden, das KICKR BIKE SHIFT aktualisieren und gesteuertwerden. Die Wahoo-App kostenlos aus dem Apple App Store oder aus dem Android Google Play Store herunterladen.

PASSFORM: Die Wahoo-App stellt sicher, die beste Passform für Ihr KICKR BIKE SHIFT zu erhalten. Die Passformberechnung in der App führt durch die Wiederherstellung der Passform Ihres Outdoor-Bikes im Innenbereich.

ANPASSEN: Sobald die Passform eingestellt ist, die Wahoo-App verwenden, um das KICKR BIKE SHIFT weiter anzupassen. Von der Anzahl der Gänge über das Übersetzungsverhältnis bis hin zur Schaltkonfiguration ist das KICKR BIKE SHIFT so konzipiert, dass Outdoor-Fahrrad zu kopieren.

UPDATE: Die Wahoo-App verwenden, um sicherzustellen, dass das KICKR BIKE SHIFT immer auf dem neuesten Stand mit der neuesten Firmware ist, um Genauigkeit zu gewährleisten und die neuesten Funktionen zu erhalten.

STEUERUNG: Die Wahoo-App verfügt über die folgenden Trainingsmodi, mit denen man folgendes steuern kann:

LEVEL: Je schneller Sie fahren, desto schwieriger wird es. Die von Ihnen gewählte Stufe bestimmt den Verlauf Ihrer Leistungskurve.

ERG: Die gewünschte Leistung einstellen und das KICKR BIKE SHIFT erhöht oder verringert den Widerstandum unabhängig von der Geschwindigkeit eine konstante Leistungsabgabe aufrechtzuerhalten.

SIM: Gewicht, Fahrradtyp, Fahrposition, Gegenwind und Steigung eingeben und das KICKR BIKE SHIFT modelliert die Leistungskurve genau so, als ob man im Freien fahren würden.

KOMPABILITÄT

• ELEMENT GPS Fahrradcomputer

• Apple-Geräte mit iOS 15 oder neuer

- Android-Geräte mit Android 11 oder neuer

- Windows- oder MacOS-Computer mit Bluetooth, ANT+, einem WLAN-Netzwerk oder Direct Connect Ethernet-Zubehör.

GARANTIEBESTIMMUNG

Wahoo Fitness garantiert, bei normaler Benutzung für ein Jahr ab Kaufdatum, daß dieses Produkt frei von Material- und Herstellungsfehlern ist. Schäden, die durch unsachgemäße Benutzung/Pflege, Unfälle, überm..ige Feuchtigkeit/Nässe, Insekten, unsachgemäßes Verpacken, Hitzeeinwirkung, Stromschläge sowie auch durch technische Modifikationen oder Umbauten entstehen, werden nicht von der Garantie abgedeckt. Wahoo Fitness ersetzt ein defektes Produkt nach Prüfung und jeweiligem Ermessen mit einem vergleichbaren Artikel. Dabei müssen einzig die Portokosten vom Käufer übernommen werden. Austauschprodukte können neu, aufgearbeitet oder erneuert sein und für diese Produkte gilt eine Gewährleistung von 60 Tagen nachdem man das Produkt zurück erhalten hat. Alle ersetzten Geräte werden wieder Eigentum von Wahoo Fitness.

Soweit zulässig treten diese Garantiebestimmungen anstelle jeder anderen Garantiebestimmung, sei sie direkt oder indirekt, schriftlich oder mündlich, einschließlich jeglicher Zusicherung allgemeiner Gebrauchstauglichkeit oder Garantiebestimmung bezüglich der Nutzbarkeit für einen bestimmten Zweck. Wahoo Fitness haftet nicht für spezielle oder zufällige Schäden, Folgeschäden oder indirekte Schäden. In einigen Ländern ist die Einschränkung der Haftbarkeit auf eine genau festgelegte Summe, oder der Ausschluss der Haftbarkeit, nicht erlaubt, daher ist es möglich, dass die oben genannten Einschränkungen und Ausschlussklauseln für Sie nicht gelten.

Bei einem Garantie- oder Kulanzantrag bitte Wahoo Fitness kontaktieren, um die entsprechenden Versandinformationen sowie eine Referenznummer zu erhalten. Das Produkt ausreichend frankiert zusammen mit dem originalen Kaufbeleg an Wahoo Fitness senden. Die Referenznummer gut sichtbar außen auf das Paket schreiben. Bei Fragen bezüglich Ihres Wahoo Fitness Produktes haben nicht zögern, sich mit uns in Verbindung zu setzen.

WFBIKE2

FCC: PADWF143

IC: 10563A-WF143

CE-Erklärung

Hiermit erklärt Wahoo Fitness, dass dieses Produkt:

-die wesentlichen Anforderungen und andere relevante Bestimmungen der Richtlinie 2014/53/EU und

- Der vollständige Text der EU-Konformitätserklärung (DoC) steht unter der folgenden Internet-Adresse zur Verfügung: http://wahoofitness.com/regulatory-notices. Der Gegenstand der oben beschriebenen Erklärung steht im Einklang mit der entsprechenden Harmonisierung der Gesetzgebung in der Europäischen Union: Richtlinie 2014/53/EU und anderen möglicherweise anwendbaren Richtlinien. Diese Erklärung wird unter der alleinigen Verantwortung von Wahoo Fitness, LLC ausgestellt.

-Alle aufgeführten Wahoo Produkte werden innerhalb des 2402-2480 MHz-Frequenzbandes und unterhalb des Schwellenwertes für die maximale Ausgangsleistung von 100mW (20dBm) betrieben.

Aufsichtsbehörden innerhalb der EU können Informationen zur Einhaltung (Compliance) durch ein Anschreiben an:

Wahoo Fitness LLC 90 W. Wieuca Road 110 Atlanta, GA 30342

感谢您购买Wahoo

KICKR BIKE SHIFT!
