BEDIENUNGSANLEITUNG PTSS 1200 D3 PARKSIDE

Originalbetriebsanleitung

GB IE

PLUNGE SAW

User manual

DE/AT/CH Bedienungsanleitung Seite 5

Verwendete Warnhinweise und Symbole...... Seite 6

Einleitung...... Seite 6

Bestimmungsgemäße Verwendung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Lieferumfang. Seite 7

Teilebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 7

Sicherheitshinweise Seite 9

Allgemeine Sicherheitshinweise für Elektrowerkzeuge. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 9

Sicherheitshinweise für alle Sägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 11

Sicherheitshinweise für Tauchsägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Weitere Sicherheitshinweise für alle Sägen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 12

Zusätzliche Sicherheitshinweise für alle Sägen mit Spaltkeil . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 14

Ergänzende Anweisungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 14

Originalzubehör/-zusatzgeräte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Vibrations- und Geräuschminderung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

Verhalten im Notfall. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 15

Restrisiken.... Seite 15

Vor der Inbetriebnahme …… Seite 16

Sägeblatt montieren/wechseln.... Seite 16

Spanabsaugung anschließen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 16

Funktion der Schutzhaube prüfen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 17

Betrieb Seite 17

Ein-/Ausschalten. Seite 17

Schnitt-Tiefe einstellen (Tauchtiefe) Seite 17

Schnittwinkel einstellen (Gehrungswinkel) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

Schnittlinie beachten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 17

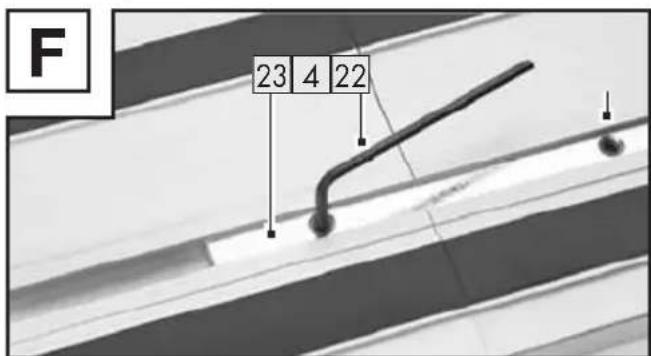

Führungsschiene verbinden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 18

Exzenterschrauben.... Seite 18

Arbeitshinweise Seite 18

Sägen (ohne Führungsschiene) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 19

Sägen (mit Führungsschiene) Seite 20

Reinigung und Pflege. Seite 20

Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 21

Wartung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 21

Reparatur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Seite 21

Lagerung.... Seite 21

Transport. Seite 21

Entsorgung.... Seite 21

Garantie Seite 22

Abwicklung im Garantiefall.... Seite 23

Service Seite 23

EU-Konformitätserklärung Seite 24

Verwendete Warnhinweise und SymboleIn der Bedienungsanleitung, auf der Verpackung und auf dem Typenschild werden die folgenden Warnhinweise verwendet:
	Lesen Sie die Bedienungsanleitung.		Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen, Wartungs- oder Reinigungsarbeiten durchführen oder wenn das Produkt nicht verwendet wird.
	Warn- und Sicherheitshinweise beachten!		Schutzklasse II (Doppelisolierung)
	Risiko eines elektrischen Schlags!		Wechselstrom/-spannung
	Das CE-Zeichen bestätigt Konformität mit den für das Produkt zutreffenden EU-Richtlinien.	no	Leerlaufdrehzahl
(CAST)	Sicherheitshinweise Handlungsanweisungen

TAUCHSÄGE

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Produkts. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt eignet sich zum Sägen von Längs- und Querschnitten im Tauchsägeschnitt mit fester Auflage in folgende Materialien:

Vollholz
Spanplatten
Kunststoff
Leichtbaustoffe

Das Bearbeiten von Eisenmetallen ist nicht zulässig.

Das Produkt kann wahlweise mit den mitgelieferten Führungsschienen – ausschließlich für die dazu beschriebenen Schnitttechniken – benutzt werden.

Andere Verwendungen oder Veränderungen des Produkts gelten als nicht bestimmungsgemäß und können zu Risiken wie Lebensgefahr, Verletzungen und Beschädigungen führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist ausschließlich für den privaten Gebrauch bestimmt. Das Produkt ist nicht für den gewerblichen Einsatz oder für ähnliche Einsatzbereiche bestimmt.

Beachten Sie alle anwendbaren lokalen Sicherheitsvorschriften, Normen und Verordnungen. Die Verwendung von lärmenden Elektrowerkzeugen kann gemäß nationalen oder lokalen Vorschriften nur zu bestimmten Zeiten erlaubt sein.

Lieferumfang

⚠️ WARNING!

Das Produkt und die Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

1 Tauchsäge
1 Sägeblatt 165 mm/48 Zähne (montiert)
2 Führungsschienen
1 Verbindungselement
1 Spanauswurfadapter
2 Innensechskantschlüssel
1 Bedienungsanleitung

Teilebeschreibung

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Produkts vertraut.

1 Einschaltsperre
2 Ein-/Aus-Schalter
3 Handgriff
4 Innensechskantschlüssel (klein)
5 Innensechskantschlüssel (groß)
6 Motoreinheit
7Spanauswurfadapter
8 Feinjustierschrauben für 0°-Schnittwinkel
8a Feinjustierschraube für 45°-Schnittwinkel

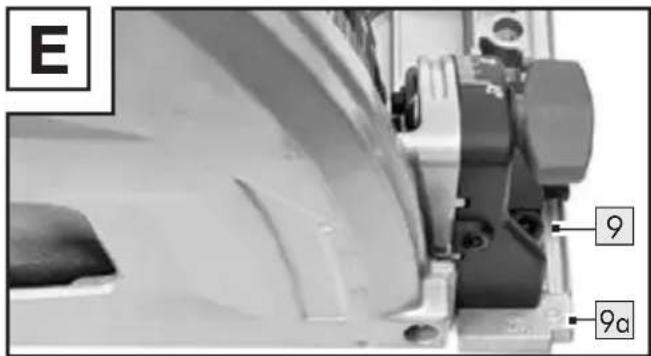

9 Sägetisch
9a Schnittlinien-Markierung
10Exzenterschraube (x2)
11 Einstellrad für Schnittwinkeleinstellung (x2)
12Schnitt-Tiefenverstellung
13Schnitt-Tiefenskala
14 Sägeblatt
14aSpannschraube/Unterlegscheibe
14bMontageausschnitt
15 Zusatzhandgriff
16Schnittbreitemarkierung
17Spanauswurf (drehbar)
18 Festellhebel für Sägeblattwechsel
19Spindelarretierung
20Nut für Führungsschiene
21 Führungsschiene
22Madenschrauben
23Verbindungselement

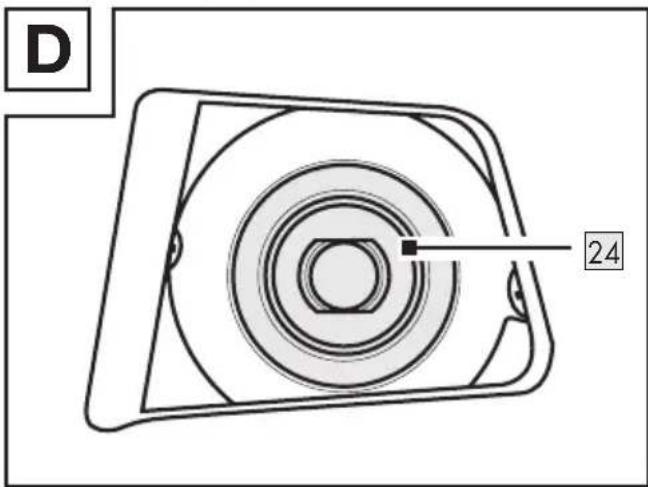

24 Flansch (werkseitig montiert)

Technische Daten

Tauchsäge PTSS 1200 D2
Modellnummer HG09	159VDE-Stecker
Bemessungsspannung	230 V~, 50 Hz(Wechselstrom)
Bemessungsaufnahme 1 200 W
Bemessungsleerlauf-drehzahl n_0	5 200 min ^-1
Sägeblattaufnahme	20 mm
Sägeblattdurch-messer 165 mm
Zahnstärke 2,6 mm
Maximale Schnitt-Tiefe	56 mm bei90° Gehrungs-winkel/45 mm bei45° Gehrungswin-kel/mit Führungsschiene minus5 mm
Schutzklasse II/	(Doppelisolierung)
Zubehör 2 Führungs-	schienen:180 mm700 mm

Geräuschemissionswert

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Schalldruckpegel LpA	: 89 dB(A)
Unsicherheit KpA	: 3 dB
Schallleistungspegel LwA	: 100 dB(A)
Unsicherheit KwA	: 3 dB

WARNUNG!

Gehörschutz tragen!

Schwingungsgesamtwert

Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 62841:

Sägen von Holz a h,B		: 1,3 m/s2
Unsicherheit	K: :	1,5 m/s2

HINWEIS

Die angegebenen Schwingungs-gesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

WARNUNG!

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird.
Versuchen Sie, die Belastung durch Vibrationen und Geräusche so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Allgemeine

Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNING!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

1) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

2) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

3) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

Elektrische Sicherheit

1) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

2) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

3) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

4) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

5) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

6) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

1) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

2) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.

3) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

4) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

5) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

6) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

7) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

8) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

Verwendung und Behandlung des Elektrowerkzeugs

1) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

2) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

3) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.
4) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.
5) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
6) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
7) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der

Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

8) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

Service

1) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

- Sicherheitshinweise für alle Sägen

Sägeverfahren

1)

GEFAHR! Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das

Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden.

2) Greifen Sie nicht unter das Werkstück. Die Schutzhaube kann Sie unter dem Werkstück nicht vor dem Sägeblatt schützen.
3) Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.
4) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werkstück an einer stabilen Aufnahme. Es ist wichtig, das

Werkstück gut zu befestigen, um die Gefahr von Körperkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren.

5) Fassen Sie das Elektrowerkzeug nur an den isolierten Griffflächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder die eigene Anschlussleitung treffen kann. Kontakt mit einer spannungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag.

6) Verwenden Sie beim Längsschneiden immer einen Anschlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt.

7) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z. B. sternförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

8) Verwenden Sie niemals beschädigte oder falsche Sägeblatt-Unterlegscheiben oder -schrauben. Die Sägeblatt-Unterlegscheiben und -schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit.

- Sicherheitshinweise für Tauchsägen

1) Überprüfen Sie vor jeder Benutzung, ob die Schutzhaube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und das

Sägeblatt nicht sofort umschließt. Klemmen oder binden Sie die Schutzhaube niemals so fest, dass das Sägeblatt freiliegt. Wenn die Säge versehentlich fallen gelassen wird, kann die Schutzhaube verbogen werden. Vergewissern Sie sich, dass die Schutzhaube frei beweglich ist und weder das Sägeblatt noch andere Teile berührt, und zwar in allen Winkeln und Schnitttiefen.

2) Überprüfen Sie die Funktion und den Zustand der Feder für die Schutzhaube. Lassen Sie die Säge vor dem Gebrauch warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die Schutzhaube verzögert arbeiten.

3) Vergewissern Sie sich, dass sich die Grundplatte der Säge nicht verschiebt, wenn Sie einen „Tauchschnitt“ durchführen. Wenn sich das Sägeblatt seitlich verschiebt, führt dies zu einer Blockierung und möglicherweise zu einem Rückschlag.

4) Achten Sie immer darauf, dass die Schutzhaube das Sägeblatt abdeckt, bevor Sie die Säge auf die Werkbank oder den Boden legen. Ein ungeschütztes, nachlaufendes Sägeblatt bewegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlaufzeit des Sägeblatts.

- Weitere Sicherheitshinweise für alle Sägen

Rückschlag – Ursachen und entsprechende Sicherheitshinweise

–Ein Rückschlag ist die plötzliche Reaktion infolge eines hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die

dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt;

- wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt das Gerät in Richtung der Bedienperson zurück; - wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sägeblattkante in der Oberfläche des Werkstücks verhaken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedienperson zurückspringt.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Säge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

1) Halten Sie die Säge mit beiden Händen fest und bringen Sie Ihre Arme in eine Stellung, in der Sie die Rückschlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedienperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen.

2) Falls das Sägeblatt verklemmt oder Sie die Arbeit unterbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand gekommen ist. Versuchen Sie nie, die Säge aus dem Werkstück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich

bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes.

3) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück heraus bewegen oder einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

4) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, sowohl in der Nähe des Sägespalts als auch an der Kante.

5) Verwenden Sie keine stumpfen oder beschädigten Sägeblätter. Sägeblätter mit stumpfen oder falsch ausgerichteten Zähnen verursachen durch einen zu engen Sägespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag.

6) Ziehen Sie vor dem Sägen die Schnitt-Tiefen und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Sägeblatt verklemmen und ein Rückschlag auftreten.

7) Seien Sie besonders vorsichtig beim Sägen in bestehende Wände oder andere nicht einsehbare Bereiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen.

- Zusätzliche Sicherheitshinweise für alle Sägen mit Spaltkeil

Funktion des Spaltkeils

1) Verwenden Sie das für den Spaltkeil passende Sägeblatt. Damit der Spaltkeil wirkt, muss das Stammblatt des Sägeblatts dünner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen.
2) Justieren Sie den Spaltkeil wie in dieser Betriebsanleitung beschrieben. Falsche Abstände, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert.
3) Damit der Spaltkeil wirken kann, muss er sich im Sägespalt befinden. Bei kurzen Schnitten ist der Spaltkeil unwirksam beim Verhindern eines Rückschlags.
4) Betreiben Sie die Säge nicht mit verbogenem Spaltkeil. Bereits eine geringe Störung kann das Schließen der Schutzhaube verlangsamen.

- Ergänzende Anweisungen

■ Verwenden Sie keine Schleifscheiben.
■ Verwenden Sie nur Sägeblätter mit Durchmessern entsprechend den Aufschriften auf der Säge.
- Beim Bearbeiten von Holz oder Materialien, bei denen gesundheitsgefährdender Staub entsteht, ist das Gerät an eine passende, geprüfte Absaugvorrichtung anzuschließen.
■ Tragen Sie beim Sägen von Holz eine Staubschutzmaske.
■ Verwenden Sie nur empfohlene Sägeblätter.
■ Tragen Sie immer einen Gehörschutz.
■ Vermeiden Sie ein Überhitzen der Sägezahnspitzen.

■ Vermeiden Sie beim Sägen von Kunststoff ein Schmelzen des Kunststoffs.
■ Verwenden Sie das richtige Sägeblatt entsprechend dem zu sägenden Werkstoff.
■ Verwenden Sie nur vom Hersteller festgelegte Sägeblätter, die, falls sie zum Schneiden von Holz oder ähnlichen Werkstoffen vorgesehen sind, EN 847-1 entsprechen.
■ Werkzeuge dürfen nur von ausgebildeten und erfahrenen Personen, die den Umgang mit Werkzeugen beherrschen, benutzt werden.
Kreissägeblätter mit gerissenen Körpern müssen ausgemustert werden (Instandsetzung ist nicht zulässig).
■ Verwenden Sie nur Sägeblätter, deren Drehzahl gleich oder höher als die auf dem Werkzeug angegebene Drehzahl ist.

Kreissägeblätter (Symbole)

⚠️ WARNING!

Schutzhandschuhe tragen!

Atemschutz tragen!

Schutzbrille tragen!

Gehörschutz tragen!

Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind bzw. deren Aufnahme mit dem Gerät kompatibel ist.

Vibrations- und Geräuschminderung

Begrenzen Sie die Benutzungszeit, verwenden Sie vibrations- und geräuscharme Betriebsarten und tragen Sie persönliche Schutzausrüstung, um Vibrations- und Geräuschauswirkungen zu reduzieren.

Die folgenden Maßnahmen helfen, vibrations- und geräuschbedingte Risiken zu mindern:

■ Verwenden Sie das Produkt nur gemäß seinem bestimmungsgemäßen Gebrauch und wie in diesen Anweisungen beschrieben.
■ Stellen Sie sicher, dass das Produkt einwandfrei und gut gewartet ist.
■ Verwenden Sie die richtigen Einsatzwerkzeuge für dieses Produkt und stellen Sie sicher, dass diese einwandfrei sind.
- Halten Sie das Produkt sicher an den Handgriffen/Grifflächen fest.
Warten Sie das Produkt entsprechend den Anweisungen und sorgen Sie für ausreichende Schmierung (wenn anwendbar).
Planen Sie Ihren Arbeitsablauf so, dass die Verwendung von Produkten mit hohem Vibrationswert auf einen längeren Zeitraum verteilt ist.

- Verhalten im Notfall

Machen Sie sich anhand dieser Bedienungsanleitung mit der Benutzung dieses Produkts vertraut. Prägen Sie sich die Sicherheitshinweise ein und halten Sie sich unbedingt daran. Dies hilft, Risiken und Gefahren zu vermeiden.

Seien Sie bei der Nutzung dieses Produkts immer aufmerksam, damit Sie Gefahren frühzeitig erkennen und handeln können. Rasches Einschreiten kann schwere Verletzungen und Sachschäden vermeiden.

■ Schalten Sie das Produkt bei Fehlfunktionen umgehend aus und trennen Sie es vom Netz. Lassen Sie dieses von einer qualifizierten Fachkraft überprüfen und gegebenenfalls instand setzen, bevor Sie es wieder in Betrieb nehmen.

Restrisiken

Auch wenn Sie dieses Produkt vorschriftsmäßig bedienen, bleibt ein potenzielles Risiko für Personen- und Sachschäden bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Produkts unter anderem auftreten:

Gesundheitsschäden, die aus Vibrationsemissionen resultieren, falls das Produkt über einen längeren Zeitraum benutzt, nicht ordnungsgemäß geführt und gewartet wird.
- Personen- und Sachschäden hervorgerufen durch defekte Schneidwerkzeuge oder plötzlichen Einschlag eines verdeckten Objekts während des Gebrauchs.
Verletzungsgefahr und Sachschäden verursacht durch fliegende Objekte.

HINWEIS

Dieses Produkt erzeugt während des Betriebs ein elektromagnetisches Feld! Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen! Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Produkt bedient wird!

WARNUNG!

Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen durchführen!

VORSICHT! VERLETZUNGSGEFAHR!

Sägeblätter können scharf sein und während des Gebrauchs heiß werden. Tragen Sie stets Schutzhandschuhe, wenn Sie mit Sägeblättern hantieren.

● Vor der Inbetriebnahme

WARNUNG!

Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Anpassungen durchführen!

- Sägeblatt montieren/wechseln

HINWEIS

Positionieren Sie die Bodenplatte für diesen Vorgang am Rande einer festen Auflage, sodass das Sägeblatt 14 abgesenkt werden kann.

1. Betätigen Sie die Einschaltssperre 1 und drücken Sie die Motoreinheit 6 etwas nach vorne.

2. Öffnen Sie den Feststellhebel 18. Drücken Sie anschließend die Motoreinheit 6 so lange nach vorne, bis die Blockierung hörbar einrastet. Lassen Sie die Einschaltspere 1 los. Die Bewegung der Motoreinheit wird nach oben und unten blockiert.

3. Die Spannschraube/ Unterlegscheibe 14a befindet sich nun im Montageausschnitt 14b.

4. Drücken Sie die Spindelarretierung 19 und öffnen Sie mit dem Innensechskantschlüssel 5 die Spannschraube/Unterlegscheibe 14a.
5. Sägeblatt 14 abnehmen.

D 24

HINWEIS

Achten Sie darauf, dass der werkseitig montierte Flansch 24 beim Ein- und Ausbau montiert bleibt (Abb. D).
□ Einbau des Sägeblattes 14 in umgekehrter Reihenfolge wie beschrieben vornehmen.

⚠️ WARNING!

Drehrichtung von Sägeblatt und Produkt muss übereinstimmen

- Spanabsaugung anschließen

HINWEIS

Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheits-gefährdende Stäube entstehen, das Produkt an eine für das Material geeignete externe Staubabsaugvorrichtung an.

HINWEIS

Kontrollieren Sie die korrekte Befestigung der Staubabsaugung.
Beachten Sie auch die Bedienungsanleitung der Staubabsaugvorrichtung.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu bearbeitenden Materialien.

□ Stecken Sie wahlweise den Spanauswurfadapter 7 zur Staubabsaugung auf den Spanauswurf 17.

□ Schließen Sie eine zugelassene Staub- und Spanabsaugung an.

● Funktion der Schutzhaube prüfen

HINWEIS

Positionieren Sie die Bodenplatte für diesen Vorgang am Rande einer festen Auflage, sodass das Sägeblatt 14 abgesenkt werden kann.

1. Betätigen Sie die Einschaltssperre und senken Sie das Produkt ab.
2. Prüfen Sie, ob das Sägeblatt 14 an der Schutzhaube schleift und ob es sich selbstständig wieder in die Ausgangsposition bewegt.

Betrieb

Ein-/Ausschalten

Einschalten

1. Betätigen Sie die Einschalt sperre 1 und halten Sie sie in dieser Position.
2. Betätigen Sie den Ein-/Aus-Schalter 2. Nachdem das Produkt angelaufen ist, können Sie die Einschaltssperre 1 wieder loslassen.

Ausschalten

□ Lassen Sie den Ein-/Aus-Schalter 2 los.

● Schnitt-Tiefe einstellen (Tauchtiefe)

☐ Lösen Sie die Schraube der Schnitt-Tiefenverstellung 12. Schieben Sie den Anschlag bis zur gewünschten Schnitt-Tiefe an der Schnitt-Tiefenskala 13:

Führungsschiene Markierung
ohne Führungsschiene A
mit Führungsschiene B

□ Ziehen Sie die Schraube der Schnitt-Tiefenverstellung 12 wieder fest.

HINWEIS

Passen Sie die Schnitt-Tiefe an die Dicke des Werkstücks an. Es sollte weniger als eine volle Zahnhöhe unter dem Werkstück sichtbar sein.

● Schnittwinkel einstellen (Gehrungswinkel)

1. Lösen Sie die 2 Einstellräder für den Schnittwinkel 11.
2. Schwenken Sie den Motor in den gewünschten Schnittwinkel.
3. Ziehen Sie die Einstellräder für den Schnittwinkel 11 wieder fest.

HINWEIS

Sollte sich die Schnittwinkeleinstellung für 0° bzw. 45° verstellt haben, können Sie diese mit den Feinjustierschrauben 8 und 8a wieder nachjustieren.

● Schnittlinie beachten

■ Auf dem Sägetisch 9 sind Schnittlinien-Markierungen 9a für 0° und 45° eingeprägt.

E 9 9a

☐ Richten Sie das Produkt entsprechend des eingestellten Schnittwinkels an der Schnittlinien-Markierung 9a für 0° bzw. 45° aus (Abb. E).
Bezugspunkte hierzu sind die Schrägflächen.

● Führungsschiene verbinden

■ Mit der Führungsschiene 21 können Sie gerade Schnitte durchführen.

F 23 4 22

Um 2 Führungsschienen zu verbinden, schieben Sie das Verbindungselement 23 in die Nut der Führungsschienen. Ziehen Sie die Madenschrauben 22 mit dem kleinen Innensechskantschlüssel 4 fest (Abb. F).

HINWEIS

Die Führungsschienen ^21 besitzen einen Spanreißschutz (schwarze Gummilippe). Der Spanreißschutz muss vor dem ersten Schnitt angepasst werden. Legen Sie die Führungsschiene auf ein Werkstück. Stellen Sie eine Schnitt-Tiefe von ca. 10 mm ein. Schalten Sie das Produkt ein und führen Sie es gleichmäßig und mit leichtem Schub in Schnittrichtung.

Exzenterschrauben

Die Exzenterschrauben 10 sind zur Einstellung der Passgenauigkeit des Sägetisches 9 an die Führungsschiene 21 vorgesehen.

□ Ziehen Sie die Exzenterschrauben 10 an, um das Spiel zwischen Produkt und Führungsschiene 21 zu minimieren.

● Arbeitshinweise

⚠ VORSICHT! VERLETZUNGSRISIKO!

Tragen Sie immer Schutzhandschuhe, wenn Sie das Produkt handhaben oder damit arbeiten.

⚠ VORSICHT! RISIKO VON PERSONEN- UND SACHSCHÄDEN!

Tragen Sie beim Hantieren mit dem Sägeblatt Handschuhe. So vermeiden Sie Schnittverletzungen.
Verwenden Sie keine stumpfen, rissigen, verbogenen oder beschädigten Sägeblätter.

VORSICHT! RISIKO VON PERSONEN- UND SACHSCHÄDEN!

Prüfen Sie vor dem Sägen das Werkstück auf verborgene Fremdkörper wie Nägel oder Schrauben. Entfernen Sie diese.
Setzen Sie stets das passende Sägeblatt ein.
Sichern Sie das Werkstück mit Hilfe von Spannvorrichtungen an der Werkbank.
Wenden Sie nur soviel Druck an, wie zum Sägen gerade notwendig ist. Bei übermäßigem Druck kann das Sägeblatt verbiegen und brechen.
Schalten Sie das Produkt sofort aus, wenn das Sägeblatt verklemmt. Spreizen Sie den Sägeschnitt und ziehen Sie das Sägeblatt vorsichtig heraus.
Stellen Sie sich beim Arbeiten immer seitlich zum Produkt.
Sorgen Sie für eine Belüftung des Arbeitsplatzes.
Vermeiden Sie die Überbeanspruchung des Produkts während der Arbeit.

Sägen (ohne Führungsschiene)

Rechtwinkliges Sägen

1. Halten Sie das Produkt mit beiden Händen an den Griffen 3 15 fest.
2. Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
3. Setzen Sie das Produkt mit dem vorderen Teil des Sägetisches 9 auf das Werkstück.
4. Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten.

Gehrungsschnitte bis 45°

1. Stellen Sie den Schnittwinkel ein (siehe „Schnittwinkel einstellen (Gehrungswinkel)“).
2. Halten Sie die Produkt mit beiden Händen an den Griffen 3 15 fest.
3. Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
4. Setzen Sie das Produkt mit dem vorderen Teil des Sägetisches 9 auf das Werkstück.
5. Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten.

Tauchschnitte

1. Sichern Sie bei einem „Tauchschnitt“, der nicht rechtwinklig ausgeführt wird, die Grundplatte der Säge gegen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rückschlag führen.
2. Stellen Sie die gewünschte Tauchtiefe ein (siehe „Schnitt-Tiefe einstellen (Tauchtiefe)“).
3. Setzen Sie das Produkt auf das Werkstück.
4. Vermeiden Sie einen Rückschlag und legen Sie die hintere Kante an einen Anschlag an. (siehe „Tauchsägen mit Führungsschiene“).
5. Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
6. Halten Sie das Produkt mit beiden Händen an den Griffen 315 fest und schwenken Sie es.

HINWEIS

Die Schnittbreitemarkierung ^16 an der Seite der Schutzhaube zeigt den vorderen und hinteren Schnittpunkt eines 165-mm-Sägeblattes, bei maximaler Schnitt-Tiefe. Dies gilt sowohl für Tauchschnitte mit Führungsschiene ^21 als auch für Tauchschnitte ohne Führungsschiene.

Sägen (mit Führungsschiene)

Rechtwinkliges Sägen mit Führungsschiene

1. Setzen Sie die Führungsschiene 21 mit den Moosgummielementen auf das Werkstück.
2. Setzen Sie das Produkt mit der Nut 20 auf die Führungsschiene 21.
3. Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
4. Halten Sie das Produkt mit beiden Händen an den Griffen 315 fest und schwenken Sie das Produkt.

Gehrungsschnitte bis 45°

1. Setzen Sie die Führungsschiene 21 mit den Moosgummielementen auf das Werkstück.
2. Setzen Sie das Produkt mit der Nut 20 auf die Führungsschiene 21.
3. Stellen Sie den Schnittwinkel ein (siehe „Schnittwinkel einstellen (Gehrungswinkel)“).
4. Halten Sie das Produkt mit beiden Händen an den Griffen 3 15 fest.
5. Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
6. Setzen Sie das Produkt mit dem vorderen Teil des Sägetisches 9 auf das Werkstück.
7. Schwenken Sie den Motor nach unten und sägen Sie mit mäßigem Druck nach vorne – niemals nach hinten.

Tauchsägen mit Führungsschiene

1. Setzen Sie die Führungsschiene 21 mit den Moosgummielementen auf das Werkstück.
2. Setzen Sie das Produkt mit der Nut 20 auf die Führungsschiene 21.
3. Stellen Sie die gewünschte Tauchtiefe ein (siehe „Schnitt-Tiefe einstellen (Tauchtiefe)“).
4. Legen Sie die hintere Kante (soweit wie möglich) an einen Anschlag an.
5. Schalten Sie das Produkt ein (siehe „Ein- und ausschalten“).
6. Halten Sie das Produkt mit beiden Händen an den Griffen 315 fest und schwenken Sie das Produkt.

HINWEIS

Die Schnittbreitemarkierung ^16 an der Seite der Schutzhaube zeigt den vorderen und hinteren Schnittpunkt eines 165-mm-Sägeblattes, bei maximaler Schnitt-Tiefe. Dies gilt sowohl für Tauchschnitte mit Führungsschiene ^21 als auch für Tauchschnitte ohne Führungsschiene.

Weitere Anwendungen sind nicht zulässig.

● Reinigung und Pflege

⚠️ WARNING!

Schalten Sie das Produkt aus, trennen Sie es vom Stromnetz und lassen Sie das Produkt abkühlen, bevor Sie Inspektions-, Wartungs- oder Reinigungsarbeiten durchführen!

Reinigung

HINWEIS

Verwenden Sie keine chemischen, alkalischen, schmirgelnde oder andere aggressive Reinigungs- oder Desinfektionsmittel, um das Produkt zu reinigen, da diese die Oberflächen beschädigen können.

Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Produkts gelangen.
- Halten Sie das Produkt stets sauber, trocken und frei von Öl oder Schmierfetten. Entfernen Sie Staub nach jedem Gebrauch und vor der Lagerung.
- Regelmäßige ordentliche Reinigung hilft einen sicheren Gebrauch sicherzustellen und verlängert die Lebensdauer des Produkts.
Lüftungsöffnungen müssen immer frei sein.
□ Reinigen Sie das Produkt mit einem trockenen Tuch. Verwenden Sie für schwer zugängliche Stellen eine weiche Bürste.
□ Entfernen Sie insbesondere Schmutz und Staub von den Lüftungsöffnungen mit einem Tuch und einer weichen Bürste.

Wartung

Das Produkt ist wartungsfrei.
☐ Überprüfen Sie das Produkt und Zubehörteile (z. B. Sägeblätter) vor und nach jeder Benutzung auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung beschrieben gegen neue aus.

Beachten Sie dabei die technischen Anforderungen (siehe „Technische Daten“).

☐ Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
□ Wechseln Sie ein stumpfes, verbogenes oder anderweitig beschädigtes Sägeblatt aus.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Schalter) können Sie über unsere Callcenter bestellen.

Reparatur

Im Inneren dieses Produkts befinden sich keine Teile, die vom Benutzer repariert werden können. Wenden Sie sich an eine qualifizierte Fachkraft, um das Produkt überprüfen und instand setzen zu lassen.

Lagerung

□ Reinigen Sie das Produkt (siehe „Reinigung“).
□ Lagern Sie das Produkt und dessen Zubehör an einem dunklen, trockenen, frostfreiem und gut belüftetem Ort.
□ Lagern Sie das Produkt stets an einem für Kinder unzugänglichen Ort.

- Transport

☐ Schützen Sie das Produkt gegen Schläge und starke Vibrationen, die insbesondere beim Transport in Fahrzeugen auftreten.
☐ Sichern Sie das Produkt gegen Verrutschen und Kippen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Beachten Sie die Kennzeichnung der Verpackungsmaterialien bei der Abfalltrennung, diese sind gekennzeichnet mit Abkürzungen (a) und Nummern (b) mit folgender Bedeutung: 1–7: Kunststoffe/20–22: Papier und Pappe/80–98: Verbundstoffe.

Produkt:

Das Produkt inkl. Zubehör und die Verpackungsmaterialien sind recyclebar und unterliegen einer erweiterten Herstellerverantwortung. Entsorgen Sie diese getrennt, den abgebildeten Info-tri (Sortierinformation) folgend, für eine bessere Abfallbehandlung.

Das Triman-Logo gilt nur für Frankreich.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Gerät entsorgen Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Gerät am Ende der Nutzungszeit nicht über den Haushaltsmüll entsorgt werden darf. Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet.

LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei. Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind.

Bitte löschen Sie vor der Rückgabe alle personenbezogenen Daten.

Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, die nicht vom Altgerät umschlossen sind, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Garantie

Das Produkt wurde nach strengen Qualitätsrichtlinien hergestellt und vor der Auslieferung sorgfältig geprüft. Im Falle von Material- oder Herstellungsfehlern haben Sie gegenüber dem Verkäufer des Produkts gesetzliche Rechte. Ihre gesetzlichen Rechte werden in keiner Weise durch unsere unten aufgeführte Garantie eingeschränkt.

Die Garantie für dieses Produkt beträgt 3 Jahre ab Kaufdatum. Die Garantiezeit beginnt mit dem Kaufdatum. Bewahren Sie den Originalkaufbeleg an einem sicheren Ort auf, da dieses Dokument als Nachweis des Kaufs erforderlich ist.

Alle Schäden oder Mängel, die bereits zum Zeitpunkt des Kaufs vorhanden sind, müssen unverzüglich nach dem Auspacken des Produkts gemeldet werden.

Sollte das Produkt innerhalb von 3 Jahren ab Kaufdatum einen Material- oder Herstellungsfehler aufweisen, werden wir es – nach unserer Wahl – kostenlos für Sie reparieren oder ersetzen. Die Garantiezeit verlängert sich durch einen stattgegebenen Gewährleistungsanspruch nicht. Dies gilt auch für ersetzte und reparierte Teile.

Diese Garantie erlischt, wenn das Produkt beschädigt oder unsachgemäß verwendet oder gewartet wurde.

Die Garantie deckt Material- und Herstellungsfehler ab. Diese Garantie erstreckt sich weder auf Produktteile, die normalem Verschleiß unterliegen, und somit als Verschleißteile gelten (z. B. Batterien, Akkus, Schläuche, Farbpatronen), noch auf Schäden an zerbrechlichen Teilen, z. B. Schalter oder Teile aus Glas.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 472068_2407) als Nachweis für den Kauf bereit.

Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt Ihrer Anleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

Sollten Funktionsfehler oder sonstige Mängel auftreten kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per EMail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service Anschrift übersenden.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Mittels Eingabe der Artikelnummer (IAN) 472068_2407 gelangen Sie zur Bedienungsanleitung für Ihren Artikel.

Service

DE Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone]

E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone]

E-Mail: [e-mail]

EU-Konformitätserklärung

EU-KONFORMITÄTSERKLÄRUNG (Nr. 472068_2407)

IAN:	472068_2407
Produkt-Identifikation:	"PARKSIDE" Tauchsäge
Modellnummer:	HG09159

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsvorschriften der Union:

Richtlinie 2006/42/EG

Richtlinie 2014/30/EU

Richtlinie 2011/65/EU mit allen dazugehörigen Änderungen

Angabe der einschlägigen harmonisierten Normen oder der anderen technischen Spezifikationen, für die die Konformität erklärt wird:

Nr. / Teile

Richtlinie 2006/42/EG

EN 62841-1:2015+A11

EN 62841-2-5:2014

Richtlinie 2014/30/EU

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1:2021

EN 61000-3-3:2013+A1:2019+A2:2021

Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten:

Nr. / Teile

EN IEC 63000:2018

Person, die die technische Dokumentation aufbewahrt: OWIM GmbH & Co.KG

Unterzeichnet für und im Namen von:

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Deutschland

Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt.

Original-Konformitätserklärung

Neckarsulm 06.12.2024

Ort

Datum

ppa. John ppa. Stein Haenser ppa. Jens Buchheim

Prokurist Prokurist

DE

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germany

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Allemagne

E-Mail: [e-mail]

BE Service België

Tel.: [phone]

Tel.: [phone] (Luxemburg)

E-Mail: [e-mail]

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Duitsland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Niemcy

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Německo

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Nemecko

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Alemania

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Tyskland

OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, Germania
