BEDIENUNGSANLEITUNG Kult X 61.3022.2140 WMF

DE Gebrauchsanweisung 2 Doppel Induktionskochfeld

Gebrauchsanweisung
Doppel Induktionskochfeld

1 2 3 4

Touch-Bedienfeld (3)

9 8 12 88:88 - + 6710 5

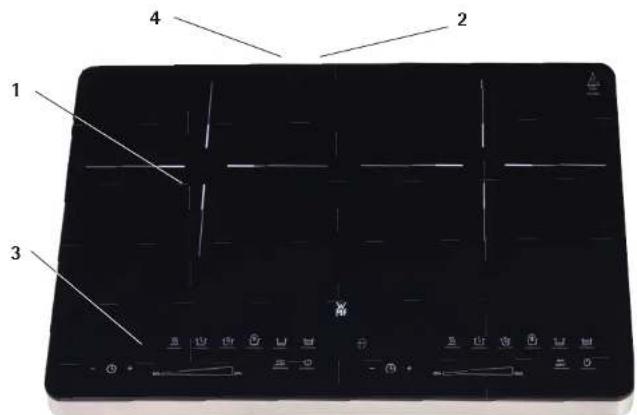

Aufbau

1. Induktionskochfeld
2. Lüfter
3. Touch-Bedienfeld
4. Stecker

Touch-Bedienfeld

1. Ein-/Aus-Taste
2. Start-/Pause-Taste
3. Leistungsstufen-Regler
4. Direktwahlprogramme
5. Display
6. Timer-Taste
7. LED
8. Power-Sharing

Wichtige Sicherheitshinweise

• Das Gerät kann von Kindern ab 8 Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
• Reinigung und Benutzerwartung dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und beaufsichtigt.
• Kinder jünger als 8 Jahre sind vom Gerät und der Anschlussleitung fernzuhalten.
• Das Gerät darf nicht über eine externe Zeitschaltuhr oder Fernbedienung betrieben werden.
• Vorsicht, Verbrennungsgefahr: Die Temperatur der berührbaren Oberflächen kann sehr heiß werden. Auch nach dem Ausschalten des Gerätes bleiben diese noch einige Zeit heiß.
• Das Gerät ist nur für den Hausgebrauch in Innenräumen bestimmt.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
• Wenn die Oberfläche des Glaskeramikfeldes beschädigt ist, schalten Sie das Gerät aus und ziehen Sie den Netzstecker, um die Gefahr eines elektrischen Schlags zu vermeiden.
• Das Gerät ist bei nicht vorhandener Aufsicht und vor dem Zusammenbau, dem Auseinandernehmen oder Reinigen stets vom Netz zu trennen.
• Die Netzanschlussleitung muss regelmäßig auf Zeichen von Beschädigungen untersucht werden, und falls die Netzanschlussleitung beschädigt ist, darf das Gerät nicht mehr benutzt werden.
• Legen Sie keine Küchenutensilien, Koch- oder Pfannendeckel, Mes-

ser oder andere Gegenstände aus Metall auf die Kochstelle. Wenn das Gerät eingeschaltet wird, können sich diese Gegenstände stark erhitzen.

• Die heiße Oberfläche des Keramikfeldes nicht berühren. Der Induktionskocher selbst entwickelt während des Kochvorgangs keine Hitze. Die Temperatur des Kochgeschirrs erwärmt aber die Kochstelle.

- Dieses Gerät ist dafür bestimmt, im Haushalt und ähnlichen Anwendungen verwendet zu werden, wie beispielsweise:

- in Küchen für Mitarbeiter in Läden, Büros und anderen gewerblichen Bereichen;

· in landwirtschaftlichen Anwesen;

· von Kunden in Hotels, Motels und anderen Wohneinrichtungen;

- in Frühstückspensionen.

- Das Gerät ist nicht für den rein gewerblichen Gebrauch bestimmt.

Vor dem Benutzen

Die Gebrauchsanweisung aufmerksam lesen. Sie enthält wichtige Hinweise für den Gebrauch, die Sicherheit und die Warlung des Gerätes. Sie soll sorgfältig aufbewahrt und gegebenenfalls an Nachbenutzer weitergegeben werden.

Das Gerät darf nur für den vorgesehenen Zweck, gemäß dieser Gebrauchsanweisung, verwendet werden. Beim Gebrauch die Sicherheitshinweise beachten.

Technische Daten

Netzspannung: 220-240 V\~, 50-60 Hz

Leistungsaufnahme: 3500 Watt

Schutzklasse:

Weitere Sicherheitshinweise

• Personen mit gesteigerter Elektrosensibilität sollten sich nicht länger als nötig in unmittelbarer Nähe des Gerätes aufhalten.
• Personen mit Herzschrittmacher oder implantierter Medikamentenpumpe sollten bei Unsicherheit über die Unbedenklichkeit der Verwendung des Gerätes ihren Arzt befragen.
• Das Gerät darf nicht auf einer Unterlage aus Metall betrieben werden, da sich diese stark erhitzen kann.
• Um eine einwandfreie Belüftung des Gerätes zu gewährleiste, achten Sie darauf, dass um das Gerät herum mindestens 10 cm Abstand zu anderen Gegenständen oder Wänden besteht.
• Die Luft zur Kühlung wird von der Unterseite des Gerätes angesaugt. Decken Sie keine Öffnungen am Gerät ab und blockieren Sie sie nicht.
• Stellen Sie das Kochgeschirr mittig auf das Kochfeld. Der Topfboden schirmt so das elektromagnetische Feld weitestgehend ab.
• Entfernen Sie keine Abdeckungen am Gerät.

• Kein leeres Kochgeschirr auf das eingeschaltete Kochfeld stellen. Das Erwärmen eines leeren Kochbehälters führt zum Auslösen des Überhitzungsschutzes.

• Keine geschlossenen Dosen erwärmen! Explosionsgefahr!

• Gerät nur an eine vorschriftsmäßig installierte Schutzkontaktsteckdose anschließen. Zuleitung und Stecker müssen trocken sein.
• Die Anschlussleitung darf heiße Geräteteile nicht berühren.
• Das Gerät nicht in Betrieb nehmen bzw. sofort Netzstecker ziehen, wenn: - Gerät oder Netzkabel beschädigt ist;

der Verdacht auf einen Defekt nach einem Sturz oder Ähnlichem besteht.

In diesen Fällen das Gerät zur Reparatur geben.

• Die Oberfläche des Keramikfeldes nicht berühren, solange sie heiß ist (H wird im Display angezeigt).
• Das Gerät nicht ohne Aufsicht betreiben.
• Der Netzstecker ist zu ziehen:

- bei Störungen während des Betriebes,

· vor jeder Reinigung und Pflege,

- nach dem Gebrauch.

• Gerät zum Reinigen nicht in Wasser tauchen.
• Bei Zweckentfremdung, falscher Bedienung oder nicht fachgerechter Reparatur wird keine Haftung für eventuelle Schäden übernommen. Ebenso sind Garantieleistungen in solchen Fällen ausgeschlossen.

Verwendung

Die Induktionskochplatte dient zum Erwärmen, Kochen und Braten von Lebensmitteln und darf nur in geschlossenen Räumen verwendet werden. Sie ist nur für den Gebrauch im Haushalt bestimmt. Das dabei verwendete Kochgeschirr muss für Induktionskochplatten geeignet sein. Induktionskochfelder benötigen spezielles Kochgeschirr.

Geeignetes Kochgeschirr

• Kochgeschirr mit ferromagnetischem Boden
• Edelstahl (mit Eisenkern im Boden), Gusseisen,
• Emaillierte Pfannen mit magnetischem Boden
  ■ Empfehlung Kochgeschirr-Durchmesser: 180 bis 280 mm
• Max. Gewicht Topf mit Inhalt nicht über 6 kg.

Nicht geeignetes Kochgeschirr

• Keramiktöpfe, hitzebeständiges Glas
• Kochgeschirr aus Kupfer, Aluminium oder andere nichtmetallische Gefäße
• Kochgeschirr mit Füßen
• Behälter mit gewölbtem Boden
• Gefäße aus rostfreiem Stahl ohne magnetischen Eisenkern
  ▪ Gefäße ohne plane Auflage.

Testen Sie selbst!

Die Eignung des Kochgeschirrs können Sie leicht selber testen:

Halten Sie einen Magneten an den Topfboden. Wenn eine starke Anziehung entsteht, ist das Kochgeschirr geeignet. Das Induktionskochfeld arbeitet nur bei geeignetem Kochgeschirr. Nicht geeignetes Kochgeschirr erkennt das Gerät und verhält sich so, als ob kein Kochgeschirr auf der Heizplatte stehen würde: Kochfeld schaltet nicht ein.

Funktionen

Touch-Bedienfeld (3)

Das Doppel Induktionskachfeld verfügt über zwei Kochstellen. Durch die beiden Touch-Bedienfelder (3) können Sie die beiden Kochfelder unabhängig voneinander individuell einstellen.

Die Funktionen des Induktionskochfeldes werden durch Berühren der jeweiligen Symbol-Tasten aktiviert. Das Bedienfeld reagiert auf Berührung ohne Druck. Dazu muss das Bedienfeld sauber und trocken sein. Wenn eine Funktion aktiviert wird (z.B. Einschalten), leuchtet die entsprechende LED rot auf.

Power-Sharing (12)

Display (9) Direktwahlprogramme (8) Timer einstellen (10) Leistungsstufen einstellen (7) Ein/Aus (5)

Leistungsstufen (7) einstellen

Das Gerät verfügt über 8 Leistungsstufen welche direkt über den Regler eingesielt bzw. verändert und per roler LED entsprechend angezeigt werden. Berühren Sie im Bereich des Reglers eine Stelle, wird die entsprechende Stufe ausgewählt. Es leuchten dann alle LEDs von der untersten (links) bis zur gewählten Stufe. Sie können aber auch die Leistungsstufen einstellen bzw. verändern, indem Sie mit dem Finger über den Regler von links nach rechts oder entgegengesetzt gleiten.

Display (9)

Zum Anzeigen des Timers. Dieser kann jederzeit über die Tasten + und - (10) verändert werden.

Timer einstellen (10)

Der Timer wird über die Tasten + und - eingestellt. Berühren Sie eine der beiden Tasten, wird die Zeit um 1 Minute verändert. Berühren Sie die Taste längere Zeit, wird die Zeit kontinuierlich in Schritten von 10 Minuten verändert. Der Timer kann zwischen 0:01 h und 9:59 h bei direkter Verwendung der 8 Leistungsstufen (7) (ohne Programmwahl) eingestellt werden. Der Timer kann bei Verwendung der Direktwahlprogrammc (8) und der 8 Leistungsstufen (7) jederzeit verändert werden.

Power-Sharing (12)

Die Power-Sharing Funktion sorgt für eine optimale Nutzung der zur Verfügung stehenden Gesamtleistung. Wenn beide Kochfelder gleichzeitig betrieben werden, teilen sich die Kochfelder die Leistungsstufen über die Power-Sharing Funktion. Sobald die Power-Sharing Funktion aktiv ist, wird dieses per roter LED angezeigt. Hinweis: Wenn ein Kochfeld mit Leistungsstufe 7–8 arbeitet, kann das andere maximal in Leistungsstufe 5 betrieben werden.

Direktwahlprogramme (8)

Ein Programm wird durch Berühren der entsprechenden Symboltaste gewählt. Wenn Sie während des Betriebes das Programm wechseln möchten, berühren Sie einfach die entsprechende Symboltaste etwa 1 Sekunde lang.

Taste Funktion		ca. Temp. °C)	Leistungsstufe Voreinstellung	Leistung Verstellbar	Timer einstellbar
	WarmhaltenSpeisen auf Servier-temperatur halten	Ca. 60 2 1-3	10-120 min
	Milch erwärmen,Schmelzenz.B. von Schokolade	Ca. 50 2 1-2	1-30 min
	SimmernGaren in heißem Wasserunter dem Siedepunkt	Ca. 85 3 1-4	10-120 min
	Kochen/Dampfgaren	Ca. 95 6 2-8	1-120 min
	Anbratenschnelles Anbraten von Fleisch, Fisch	Ca. 200 7 4-8	1-30 min
	Boosten– schnelles Aufheizenvon z.B. größerenMengen auf Maximal-temperatur	Ca. 230 8 nein	1-5 min

Hinweis: Bei Auswahl der Direktwahlprogramme (8) (außer Booster), können die Leistungsstufen (7) für eine schnellere oder langsamere Erwärmung erhöht oder verringert werden.

Die für die Programm-Funktionen voreingestellten Timer-Zeiten (10) können je nach gewähltem Programm durch Drücken der + und - (10) Tasten geändert werden.

Achtung: Bei Verwendung der Programme Anbraten und Booster ist darauf zu achten, dass geeignete Öle und Fette für hohe Temperaturen verwendet werden.

*) Die Temperaturen in den erwärmten Lebensmitteln können hiervon abweichen, da die Temperaturen u.a. vom verwendeten Kochgeschirr abhängen.

Bedienablauf

Das Induktionskochfeld kann mit 3 verschiedenen Funktionen betrieben werden:

■ Verwendung Leistungsstufe 1-8 ohne Timer-Funktion

■ Verwendung Leistungsstufe 1-8 mit Timer-Funktion

■ Verwendung Direktwahlprogramme (8)

Verwendung Leistungsstufe (7) ohne Timer-Funktion

Handlung Taste berühren Anzeige
Stecker einstecken. Gerät befi ndet sich im Standby-Modus.		:
Ein-/Aus-Taste berühren, Gerät befi ndet sich im Bereitschaftsmodus	➊	--:--
Kochbehälter auf das Kochfeld stellen.		--:--
Leistungsstufe 1-8 einstellen.	*	**********

Handlung Taste berühren Anzeige
Start-/Pause-Taste berühren. Kochvorgang startel. Symbol für „Gerät in Betrieb“ wird im Display angezeigt	startpause	≡≡
Ggf. die Leistungsstufe verändern, wenn z.B. der Siedepunkl erreicht ist.	**********	**********
Ggf. Start-/Pause-Taste erneut berühren:- Kochvorgang und Timer pausiert,-Symbol für „Gerät in Betrieb“ erlischl,-LED Start-/Pause blinkt- Kochvorgang fortführen durch erneutes berühren der Start-/Pause-Taste	startpausestartpause	startpause≡
Kochplatte durch zweimaliges Drücken der Ein-/Aus-Taste ausschalten.Hinweis: Lüfter läuft für ein paar Sekunden nach.	➊	:
Stecker ziehen.

Hinweis: Befindet sich das Induktionskuchfeld im Pause-Modus, schaltet es sich nach 10 Minuten bei Nichtbetätigung automatisch in Standby.

Verwendung Leistungsstufe (7) mit Timer-Funktion

Handlung Taste berühren Anzeige
Stecker einstecken. Gerät befi ndet sich im Standby-Modus.		:
Ein-/Aus-Taste berühren, Gerät befi ndet sich im Bereitschaftsmodus	[IMAGE]	---:---
Kochbehälter auf die Kochplatte stellen.		---:---
Leistungsstufe 1-8 einstellen.	[IMAGE]	[IMAGE]
Timer mit + / - einstellen.	— [IMAGE] +	0:59
Start-/Pause-Taste berühren. Kochvorgang und Timer start-tet. Symbol für „Gerät in Betrieb“ wird im Display angezeigt	startpause	≡ 0:59
Ggf. die Leistungsstufe verändern	[IMAGE]	[IMAGE]
Ggf. Start-/Pause-Taste erneut berühren:- Kochvorgang und Timer pausiert,-Symbol für „Gerät in Betrieb“ erlischt,-LED Start-/Pause blinkt- Kochvorgang und Timer fortführen durch erneutes berüh-ren der Start-/Pause-Taste	startpausestartpause	0:59startpause≡ 0:59
Gerät schaltet nach Ablauf der voreingestellten Timer-Zeita automatisch in den Bereitschaftsmodus.		---:---
Nach einer Minute wochschnitt das Gerät automatisch in den Standby-Modus.Alternativ können Sic auch die Ein-/Aus-Taste drücken.Hinweis: Lüfter läuft für ein paar Sekunden nach.		:
Stecker zichen.

Hinweis: Befindet sich das Induktionskochfeld im Pause-Modus, schaltet es sich nach 10 Minuten bei Nichtbetätigung automatisch in Standby.

Verwendung Direktwahlprogramme (8)

Handlung	Taste berühren	Anzeige
Stecker einstecken. Gerät befi ndet sich im Standby-Modus.		:
Ein-/Aus-Taste berühren, Gerät befi ndet sich im Bereitschaftsmodus		--:--
Kochbehälter auf die Kochplatte stellen.		--:--
Programm wählen. Zum Beispiel „Kochen/Dampfgaren“.		30···
Ggf. Leistungsstufe verändern.
Ggf. Timer mit + / - verändern.	- +	0:59
Start-/Pause-Taste berühren. Kochvorgang und Timer start- let. Symbol für „Gerät in Betrieb“ wird im Display angezeigt	start pause	0:59
Ggf. Start-/Pause-Taste erneut berühren:- Kochvorgang und Timer pausiert,-Symbol für „Gerät in Betrieb“ erlischt,-LED Start-/Pause blinkt- Kochvorgang und Timer fortführen durch erneutes berüh- ren der Start-/Pause-Taste	start pausestart pause	0:59start pause3:0:59
Gerät schaltet nach Ablauf der voreingestellten Timer-Zeit automatisch in den Bereitschaftsmodus.		--:--
Nach einer Minute wechselt das Gerät automatisch in den Standby-Modus.Alternativ können Sie auch die Ein-/Aus-Taste drücken.Hinweis: Lüfter läuft für ein paar Sekunden nach.		:
Stecker ziehen.

Hinweis: Befindet sich das Induktionskochfeld im Pause-Modus, schaltet es sich nach 10 Minuten bei Nichtbetätigung automatisch in Standby.

Zusätzliche Bedienhinweise

Eine Änderung der Kochparameter können Sie jederzeit während des Kochens vorgenehmen:

• Leistungsstufe ändern über den Leistungsstufen-Regler (im Rahmen des voreingestellten Programms. Siche Tabelle Direktwahlprogramme (8)).
• Timer ändern durch Berühren der Tasten + und - (10).
• Direktwahlprogramm (8) ändern durch Wahl eines anderen Programms. In diesem Fall muss die entsprechende Symboltaste 1 s berührt werden. Dadurch wird eine versehentliche Programmänderung verhindert.

Reinigung und Pfl ege

• Vor der Reinigung des Gerätes den Netzstecker ziehen.
• Darauf achten, dass kein Wasser in das Gerät gelangt.
• Gerät, Kabel und Stecker niemals in Wasser oder in andere Flüssigkeiten eintauchen.
• Keine ätzenden oder benzinhaltigen Reinigungsmittel verwenden.
• Keine brennbaren (entzündlichen), sauren oder alkalischen Materialien oder Stoffe in die Nähe des Gerätes bringen, da es die Gerätelebensdauer verkürzen könnte und beim Einschalten die Gefahr einer Verpuffung entstehen kann.
• Glaskeramikfeld (1) mit einem feuchten Tuch oder unter Verwendung einer milden, nicht scheuernden Seifenlösung abwischen.
• Gehäuse und Bedienfeld mit einem weichen Tuch oder einem milden Reinigungsmittel abwischen.
• Trocknen Sie das gesamte Gerät vollständig vor dem nächsten Gebrauch.

Informationen zu elektrischen Kochfeldern für den Hausgebrauch

	Symbol Wert	Einheit
Modellkennung 04 15:32 XXXX
Art des Kochfelds --		Elektrische Kochfelder fürden Haushalt	--
Anzahl der Kochplatten und/oder -fl ächen	-- 2 --
Heiztechnik (Induktionskochfelder und-kochfl ächen, Ceranfelder, Kochplatten)	--	Induktionskoch-felder	--
Bei nicht kreisförmigen Kochfelderund/oder -fl ächen: Länge und Breiterdner Nutzfl äche je elektrisch beheiztesKochfeld- oder -fl äche auf die nächsten 5mm gerundet	L 26 cm
	W 21 cm
Energieverbrauch je Kochfeld oder -fl ächepro kg	Links KochfeldECElektrischesKochen	184,3 Wh/kg
	Rechtes Koch-feldElektrischesKochen	183,3 Wh/kg
Energieverbrauch des Kochfelds pro kg	ECElektrischesKochfeld	183,8 Wh/kg
Referenztestverfahren	(EU) GG/2014EN 60350-2

Fehlerfunktionen

Störung: Ursache: Behebung:
Das Gerät zeigt keine Funktion.	Der Netzstecker ist nicht mit der Steckdose verbunden.	Den Netzstecker in die Steck-dose einstecken.
Das Gerät lässt sich nicht in Betrieb nehmen, es piept und auf dem Display erscheint die Fehlermeldung „E0“.	Auf der Kochplatte ist kein oder ein ungeeignetes Kochgeschirr.	Verwenden Sie das Gerät niemals ohne Kochgeschirr. Benutzen Sie ausschließlich Kochgeschirr welches für Induktionskochplatten geeignet ist. Beachten Sie die Sicherheitshinweise zum Kochgeschirr.
Das Gerät hat sich während des Betriebes abgeschaltet.	Gerät wurde zu heißDie eingestellte Zeit ist abgelaufen, das Gerät hat den Aufheizvorgang abgeschaltet.	Trennen Sie das Gerät vom Netz und reinigen Sie ggf. die Lüftungsschlitze. Lassen Sie das Gerät auf Raumtemperatur abkühlen.Sollte Ihr Kochgut noch nicht ausreichend erhitzt sein, verlängern Sie ggf. die Kochzeit.
Auf dem Display erscheint die Fehlermeldung „E01/E02“.	Der Über- oder Unterspannungsschutz hat ausgelöst.	Schließen Sie das Gerät an eine geeignete Spannungsversorgung an.
Auf dem Display erscheint die Fehlcrmeldung „E03/E04/E05“.	Der Überhitzungsschutz hat ausgelöst.	Schalten Sie das Gerät aus und lassen Sie es abkühlen, trennen Sie das Gerät vom Netz und schalten Sie es erneut an.
Die Kontrollleuchte der Ein-/Aus-Taste leuchtet, aber das Gerät heißt nicht.	Das Gerät befindet sich im Standby-Modus, die Heizfunktion ist nicht aktiviert.	Wählen Sie eine Betriebsart z.B. Betrieb über die Leistungsstufen oder über die Direktwahlprogramme.
Das Gerät befand sich im Standby-Modus und hat selbst abgeschaltet.	Die automatische Abschaltung bei Nichtbenutzung hat ausgelöst.	Schalten Sie das Gerät wieder ein, wenn Sie es benutzen möchten.

Das Gerät entspricht den Europäischen Richtlinien 2014/35/EU, 2014/30/EU und 2009/125/EU.

Dieses Produkt darf am Ende seiner Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern muss an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofflichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schulze unserer Umwelt. Bitte erfragen Sie bei der Gemeindeverwaltung die zuständige Entsorgungsstelle. Die Lüschung von eventuell vorhandenen personenbezogener Daten auf den zu entsorgenden Altgeräten muss vom Endnutzer eigenverantwortlich vorgenommen werden.

Änderungen vorbehalten.

Display (9) Direktwahlprogramme (8) Power-Sharing (12) Timer einstellen (10) Leistungsstufen einstellen (7) Ein/Aus (5)

73312 Geislingen/ Steige

Germany

wmf.com
