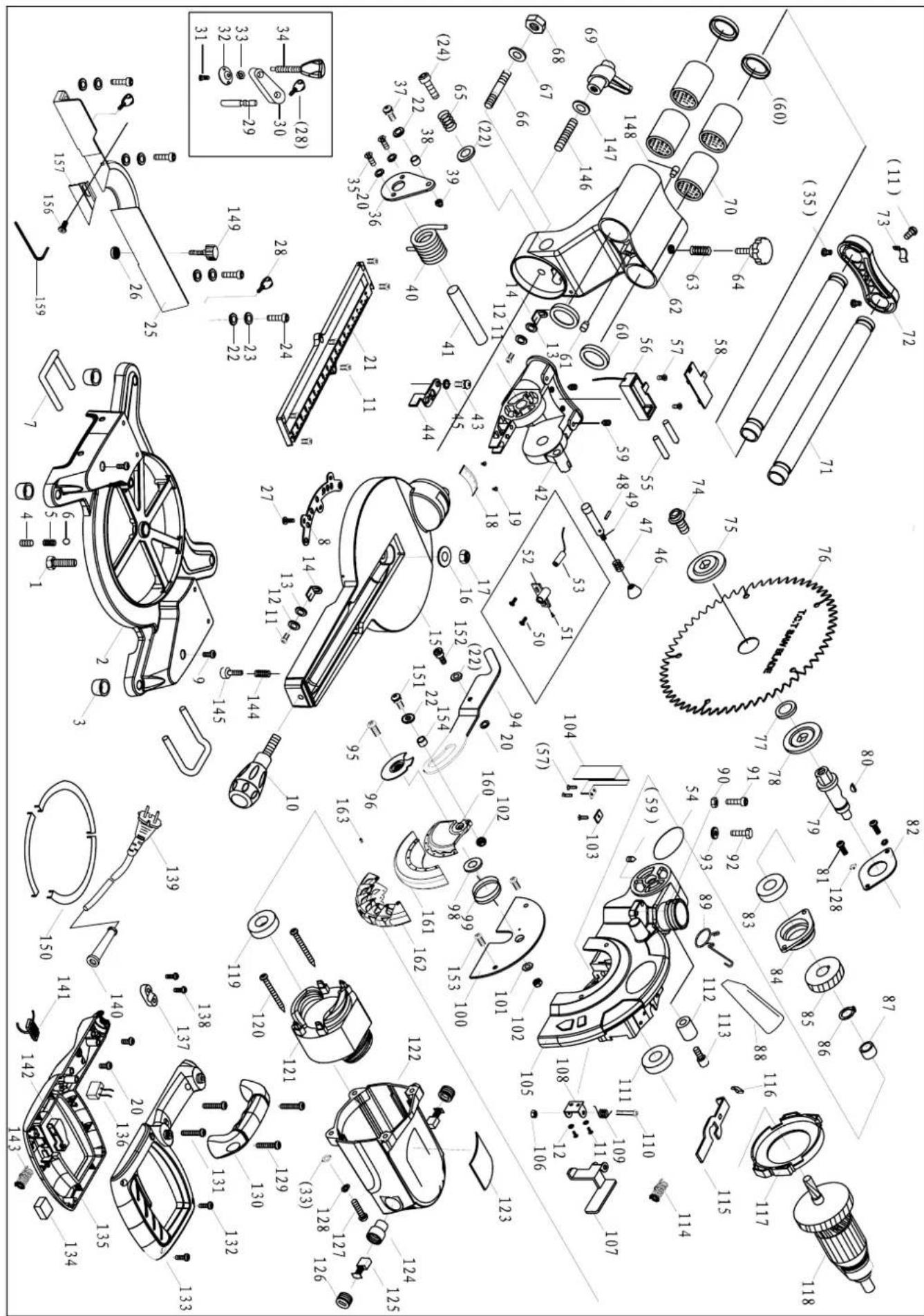

BEDIENUNGSANLEITUNG KGZ3400 Toolson

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

GB

Erklärung der Symbole auf dem Gerät

	DEATCH	Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten!
	DEATCH	Schutzbrille tragen!
	DEATCH	Gehörschutz tragen!
	DEATCH	Bei Staubentwicklung Atemschutz tragen!
	DEATCH	Schutzklasse II
	DEATCH	Achtung! Laserstrahlung!

Hersteller:

Scheppach

Fabrikation von Holzbearbeitungsmaschinen GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen TOOLSON Maschine.

HINWEIS:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung,
• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113.

Wir empfehlen Ihnen:

Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanweisung durch.

Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Maschine kennenzulernen und ihre bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen.

Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirtschaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanweisung müssen Sie unbedingt die für den Betrieb der Maschine geltenden Vorschriften Ihres Landes beachten.

Bewahren Sie die Bedienungsanweisung, in einer Plastikhülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet werden. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das geforderte Mindestalter ist einzuhalten.

Neben den in dieser Bedienungsanweisung enthaltenen Sicherheitshinweisen und den besonderen Vorschriften Ihres Landes sind die für den Betrieb von Holzbearbeitungsmaschinen allgemein anerkannten technischen Regeln zu beachten.

Legende, Fig. 1

1 Zugschlitten
2 Oberer Sägeblattschutz
3 Unterer Sägeblattschutz-Klemmhebel
4 Auslöseschalter
5 Griff
6 Motor
7 Unterer Sägeblattschutz
8 Sägeblatt mit Hartmetallspitze
9 Anlagefläche
10 Verlängerungsstütze
11 Winkelskala
12 Feststellgriff
13 Tischeinlage
14 Drehtisch
15 Bolzenlöcher
16 Sockel
17 Spannbacke
18 Staubsack
19 Tragegriff
20 Laser
21 Tisch-Klemmgriff

Technische Daten
Sägeblatt Durchmesser 210 mm
Sägeblatt-Bohrung 30,0 mm
Abmessungen L/B/H 810 x 460 x 355 mm
Gewicht 13,5 kg (netto komplett)
Drehtisch Durchmesser 250 mm
Gehrungswinkel-Anschläge links undrechts	0°, 15°, 22,5°, 30°, 45°
Schwenkbereich -45°/0°/45°
Neigebereich	0°–45°
Max. Kapazität
Querschnitt mit 90°	58 x 340 mm
Gehrungsschnitt mit 45° 58 x 240 mm
Schrägschnitt mit 45° 32 x 340 mm
Kombinationsschnitt mit45°	32 x 240 mm
Antrieb
Motor V/Hz	230-240V ~ / 50 Hz
Aufnahmeleistung P1 1500 W (S6 25%)
Drehzahl	5000/min
Laserklasse 2
Technische Änderungen vorbehalten!

Lärmpegel beim Sägen:

L_pA :99,6dB(A) K=3dB(A)

L_wA:112,6dB(A)K=3dB(A)

Vibration:

Vibration: 4,51m/s²

K = 1.5m / s^2

• Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden;

• Der angegebene Schwingungsemissionswert kann auch zu einer ersten Beurteilung der Belastung verwendet werden.

• Warnung: Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird;

• Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus sind zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf even tu elle Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Spätere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be dienungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Ersatzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem TOOLSON-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an.

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △

Sicherheitshinweise

WARNUNG! Während der Arbeit mit elektrischen Werkzeugen müssen stets grundlegende Sicherheitsmaßnahmen befolgt werden, um das Risiko eines Brandes, eines Stromschiags und von Körperverletzungen so gering wie möglich zu halten.

Lesen Sie alle folgenden Hinweise, bevor Sie versuchen, dieses Produkt zu betreiben. Bewahren Sie diese Hinweise als spätere Bezugsquelle auf.

• Halten Sie Ihren Arbeitsplatz sauber. Überfüllte Plätze und Werkbänke sind oft die Ursache von Verletzungen.
• Achten Sie auf die Arbeitsumgebung. Lassen Sie die Werkzeuge nicht im Regen stehen. Arbeiten Sie mit den Werkzeugen nicht an feuchten oder nassen Orten. Sorgen Sie am Arbeitsplatz für eine gute Beleuchtung. Arbeiten Sie mit den Werkzeugen nicht in Gegenwart von entflammbaren Flüssigkeiten oder Gasen.
• Schützen Sie sich gegen Stromschlag. Vermeiden Sie den Körperkontakt mit geerdeten Oberflächen.

• Verweigern Sie unbefugten Personen den Zutritt. Erlauben Sie anderen Personen, speziell Kindern, nicht die Beteiligung an der Arbeit, das Berühren der Werkzeuge oder der Verlängerungskabel, und auch nicht den Zutritt zum Arbeitsplatz.

• Schließen Sie unbenutzte Werkzeuge weg. Werkzeuge, die z.Zt. nicht benötigt werden, sollten an einem trockenen, abschließbaren Ort, außerhalb der Reichweite von Kindern, aufbewahrt werden.

• Gehen Sie mit dem Werkzeug nicht gewaltsam um. Auf diese Weise werden Sie Ihre Arbeit besser und schneller ausführen können.
• Benutzen Sie das richtige Werkzeug. Benutzen Sie für Arbeiten, die besser mit Hochleistungswerkzeugen ausgeführt werden sollten, keine kleinen Werkzeuge. Arbeiten Sie mit Werkzeugen nicht auf zweckentfremdete Weise: schneiden Sie mit Kreissägen z.B. keine Baumstümpfe oder Baumstämme.
• Tragen Sie die richtige Kleidung. Tragen Sie keine weite Kleidung oder Schmuckstücke, die sich in bewegliche Teile verhaken können. Rutschfestes Schuhwerk wird für die Arbeit im Freien empfohlen. Tragen Sie bei langem Haar ein Haarnetz.
• Benutzen Sie Schutzausrüstungen. Tragen Sie eine Sicherheitsbrille. Tragen Sie eine Gesichts- oder Staubmaske, wenn bei Sägearbeiten Staub entsteht.
• Schließen Sie Staubabsauggeräte an. Stehen Geräte zum Absaugen von Staub zur Verfügung, achten Sie darauf, dass diese angeschlossen und richtig benutzt werden.
• Gehen Sie mit Kabel pfleglich um. Ziehen Sie niemals am Kabel, um den Netzstecker aus der Steckdose zu ziehen. Achten Sie darauf, dass Kabel keinen Kontakt mit Hitze, Öl und scharfen Kanten bekommen.
• Sichern Sie Ihre Arbeitsmittel ab. Sofern möglich, halten Sie Ihre Arbeitsmittel mit Klemmen oder einem Schraubstock fest. Dies ist sicherer als mit Ihrer Hand.
• Lehnen Sie sich nicht weit nach vorne. Achten Sie stets auf eine sichere Standposition und Balance.
• Gehen Sie mit Werkzeugen sorgfältig um. Achten Sie auf scharfe und saubere Schneidewerkzeuge, um besser und sicherer arbeiten zu können. Halten Sie sich an die Anweisungen zum Ölen und Wechseln von Zubehör. Überprüfen Sie die Netzkabel in regelmäßigen Zeitabständen und bitten Sie einen autorisierten Kundendienst um den Austausch dieser kabel, sofern diese beschädigt sind. Überprüfen Sie die Verlängerungskabel in regelmäßigen Zeitabständen und tauschen Sie diese aus, sofern diese beschadigt sind. Achten Sie darauf, dass Griffe trocken, sauber und frei von Öl oder Schmiere sind.
• Trennen Sie Werkzeuge vom Netz. Bevor die Werkzeuge gewartet werden oder ihr Zubehör, wie Klingen, Schneiden und Teile, ausgetauscht wird, ist der Netzstecker herauszuziehen, wenn die Werkzeuge nicht benutzt werden.
• Entfernen Sie Justierschlüssel und Schraubenschlüssel. Machen Sie es sich zur Gewohnheit, zu überprüfen, ob Justier- und Schraubenschlüssel entfernt sind, bevor Sie das Werkzeug einschalten.
• Vermeiden Sie einen ungewollten Betriebsstart. Prüfen Sie, ob der Ein/Ausschalter auf 'Aus' steht, bevor Sie den Netzstecker die Steckdose stecken.

• Benutzen Sie Außenverlängerungskabel. Arbeiten Sie mit dem Werkzeug im Freien, schließen Sie nur Außenverlängerungskabel an, die entsprechend gekennzeichnet sind.

• Bleiben Sie wachsam. Achten Sie auf das, was Sie tun. Benutzen Sie gesunden Menschenverstand und arbeiten Sie mit dem Werkzeug nicht, wenn Sie müde sind.

• Achten Sie auf ausreichende Beleuchtung am Arbeitsplatz.
• Benützen Sie die Spannvorrichtung um das Werkstück zu fixieren.
• Befolgen Sie die Hinweise zum Werkzeugwechsel.
• Halten Sie Griffe trocken, öl- und fettfrei.

Zusätzliche Sicherheitsregeln für Kapp- und Geh-rungssägen

• Benutzen Sie keine beschädigten oder verformten Sägeblätter.
• Benutzen Sie die Säge nicht ohne Schutzvorrichtungen.
• Ersetzen Sie die Tischeinlage, wenn abgenutzt.
• Benutzen Sie diese Säge nur zum Schneiden von Holz oder holzähnlichen Werkstoffen.
• Benutzen Sie nur vom Hersteller empfohlene Sägeblätter, die EN847-1 entsprechen.
• Schließen Sie Ihre Gehrungssäge beim Sägen an einen Staubfänger an.
• Wählen Sie die Sägeblätter entsprechend dem zu schneidenden Material.
• Prüfen Sie die maximale Schnittiefe.
• Benutzen Sie beim Sägen langer Werkstücke für besseren Halt immer Verlängerungsstützen und setzen Sie Spannbacken oder andere Klemmvorrichtungen ein.
• Tragen Sie einen Ohrenschutz.
  • Der Bedienplatz ist vor der Maschine.
• Benützen Sie die Spannvorrichtung um das Werkstück zu fixieren.

WARNUNG! Lärm kann gesundheitsschädlich sein. Wenn der zulässige Geräuschpegel von 85dB(A) überschritten wird, muß ein Ohrenschutz getragen werden.

Bestimmungsgemäße Verwendung

Die Maschine entspricht der gültigen EG Maschinenrichtlinie.

• Maschine nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahren bewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, die die Sicherheit beein trächtigen können, umgehend beseitigen (lassen)!
• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schäden haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.
• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten angegebenen Abmessungen müssen eingehalten werden.
  • Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechnischen Regeln müssen beachtet werden.

• Die Maschine darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Verän derungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.
- Die Maschine darf nur mit Originalzubehör und -werkzeugen des Herstellers genutzt werden.

Restrisiken

Die Maschine ist nach dem Stand der Technik und den an erkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.
• Belasten Sie die Maschine nicht unnötig: zu starker Druck beim Sägen beschädigt das Sägeblatt schnell, was zu einer Leistungsverminderung der Maschine bei der Verarbeitung und in der Schnittgenauigkeit führt.
• Beim Schneiden von Holz und holzähnlichem Material verwenden Sie bitte immer Klemmen: die Teile, die gesägt werden sollen, müssen immer zwischen den Klemmen fixiert werden.
• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in diesem Handbuch empfohlen wird. So erreichen Sie, dass Ihre Kappsäge optimale Leistungen erbringt.
  • Die Hände dürfen nie in die Verarbeitungszone gelangen, wenn die Maschine in Betrieb ist. Bevor Sie irgendwelche Operationen vornehmen, lassen Sie die Handgriffstaste und schalten Sie die Maschine aus.

Montage

WARNUNG! Stecken Sie zu Ihrer eigenen Sicherheit den Netzstecker erst dann in eine Steckdose, wenn alle Montageschritte abgeschlossen sind und Sie die Sicherheitshinweise und Betriebsanweisungen gelesen und verstanden haben.

Heben Sie die Säge aus der Verpackung und setzen Sie sie auf Ihre Werkbank.

Installation des Staubbeutels (Fig. 2)

- Drücken Sie die Metallringflügel 2 des Staubbeutels zusammen und bringen Sie ihn an der Auslaßöffnung 1 im Motorbereich an.

Einrichten des Werkzeugs

Hinweis:

Dieses Werkzeug wurde vor dem Versand im Werk genau jus tiert. Prüfen Sie für beste Ergebnisse die Genauigkeit fol gender Einstellungen und korrigieren Sie sie bei Bedarf.

Einstellung der Winkelanschläge auf 90° (Fig. 3)

1 Winkel-Klemmhebel (1) lösen.
2 Schneidkopf nach rechts bis zum Anschlag stellen.
3 Winkel-Klemmhebel (1) festziehen.
4 Sägeblatt mit einem 90° Winkel zum Sägetisch prüfen. Sollte eine Justierung notwendig sein, lösen Sie die Kontermutter und stellen die Inbusschraube(2)so, dass das Sägeblatt im 90° zum Tisch steht. Kontermutter wieder festziehen.
5 Winkelanzeige (3) mit Schraube auf 0 stellen.

Einstellung der Winkelanschläge auf 45° (Fig. 4)

1 Winkel-Klemmhebel (1) lösen.
2 Schneidkopf nach links bis zum Anschlag stellen.
3 Winkel-Klemmhebel (1) festziehen.
4 Sägeblatt mit einem 45° Winkel zum Sägetisch prüfen. Sollte eine Justierung notwendig sein, lösen Sie die Kontermutter und stellen die Inbusschraube (4) so, dass das Sägeblatt im 90° zum Tisch steht. Kontermutter wieder festziehen.

Einstellung der Anlagefläche,

• Senken Sie den Schneidkopf und drücken Sie die Sperraste ein. Stellen Sie sicher, dass der Tisch einen Gehrungswinkel von 0° hat.
• Setzen Sie einen Universalwinkelmesser an der Anlagefläche und dem Sägeblatt an.
• Lösen Sie die Schrauben, wenn das Sägeblatt nicht den Winkelmesser berührt.
• Stellen Sie die Anlagefläche so ein, dass sie den Winkelmesser voll berührt. Ziehen Sie die Schrauben wieder an.

Anschluß an die Stromquelle

Prüfen Sie, dass die benutzte Stromquelle und Steckdose mit Ihrer Kapp- und Gehrungssäge übereinstimmen. Schauen Sie sich das Typenschild am Motor oder die Nenn leistung auf der Kapp- und Gehrungssäge an. Jegliche Veränderungen müssen immer von einem qualifizierten Elektriker vorgenommen werden.

Dieses Werkzeug ist doppelisoliert, daher ist die Erdung des Stromversorgungssystems unnötig.

WARNUNG: Vermeiden Sie Kontakt mit den Steckeranschlüssen, wenn Sie den Stecker an der Stromsteckdose anschließen oder aus ihr herausziehen. Kontakt kann einen schweren Stromschlag verursachen.

Gebrauch eines Verlängerungskabels

Der Gebrauch eines Verlängerungskabels verursacht einen leichten Leistungsverlust. Um dies auf einem Minimum zu halten und Überhitzen und möglichen Motor-durchbrand zu

vermeiden, befragen Sie einen qualifizierten Elektriker zur Mindestdrahtgröße des Verlängerungskabels.

Das Verlängerungskabel muß an einem Ende einen geerdeten Stecker, der in die Stromsteckdose passt, und am anderen Ende eine geerdete Steckdose haben, die zum Stecker der Maschine passt.

Werkzeugmontage

Hinweis:

Wir empfehlen ausdrücklich, diese Kapp- und Gehrungssäge sicher an einer Werkbank festzuschrauben, damit Ihre Maschine so stabil wie möglich ist.

• Suchen und markieren Sie die vier Bolzenlöcher auf der Bank.
• Bohren Sie die Löcher mit einem ø 10 mm Bohrer in die Werkbank.
• Schrauben Sie die Kapp- und Gehrungssäge mit Schrauben, Unterlegscheiben und Muttern an der Bank fest. Bitte beachten Sie, dass diese Befestigungen nicht mit der Maschine mitgeliefert werden.

Werkzeugbetrieb

WARNUNG! Schließen Sie den Stecker nie an der Stromquelle an, bevor alle Installationen und Einstellungen abgeschlossen sind und Sie die Sicherheits- und Betriebsanweisungen gelesen und verstanden haben.

Grundlegender Betrieb der Kapp- und Gehrungssäge mit Zugfunktion

• Benutzen Sie zum Festspannen des Werkstücks immer die Spannbacke 17. Zur Aufnahme der Spannbacke sind 2 Löcher vorhanden.
• Positionieren Sie das Werkstück immer an der Anlagefläche. Jegliches verdrehte und gekrümmte Werkstück, das nicht flach auf dem Tisch oder an die Anlagefläche gehalten werden kann, kann sich im Sägeblatt verfangen und sollte nicht benutzt werden.
• Bringen Sie Ihre Hände nie in den Sägebereich. Halten Sie Ihre Hände immer außerhalb der „Handverbotszone“, die den gesamten Tisch miteinschließt. Sie ist mit „No Hands“-Symbolen gekennzeichnet.

WARNUNG! Um Unfälle durch herausgeschleudertes Material zu vermeiden, müssen Sie zur Vermeidung unvorhergesehener Starts den Stecker der Säge aus der Steckdose ziehen und dann Kleinteile entfernen.

Kappbetrieb (Fig. 1, 1.2, 6)

Achtung! Die verschiebbare Anschlagschiene (22 Fig.1.2) muss für 90° - Kappschnitte in der inneren Position fixiert werden.

• Schieben Sie den Schneidkopf zum Kappen so weit wie möglich nach hinten und verriegeln Sie Schlitten 1 mit Klemmgriff 2. (Fig.6)
• Öffnen Sie die Feststellschraube (23 Fig.1.2) der verschiebbaren Anschlagschiene (15) mit einem Inbusschlüssel und schieben Sie die verschiebbare Anschlagschiene (22 Fig.1.2) nach innen.
• Die verschiebbare Anschlagschiene (22 Fig.1.2) muss soweit vor der innersten Position arretiert werden, dass der Abstand zwischen Anschlagschiene (22 Fig.1.2) und Sägeblatt (8 Fig.1) maximal 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der Anschlagschiene (22 Fig.1.2) und dem Sägeblatt (8 Fig.1) keine Kollision möglich ist.
  • Feststellschraube (23 Fig.1.2) wieder anziehen.

• Lösen Sie den Sperrknopf (14).

• Sägeaggregat am Handgriff (5 Fig.1) anheben, bis dieses in der obersten Position einrastet.

• Drücken Sie das Werkstück gleichmäßig an die Anschlagleisten (9 Fig.1), achten Sie darauf, dass Ihre Hand außerhalb des Schnittbereichs des Sägeblattes ist.
• Das Material mit der Spannvorrichtung (17 Fig.1) auf dem feststehenden Sägetisch feststellen, um ein Verschieben während des Schneidvorgangs zu verhindern.
• Mit der rechten Hand am Handgriff (5 Fig.1) drücken Sie den Sperrhebel (9), so dass das Aggregat nach unten geschwenkt werden kann.
• Nach Drücken der Starttaste (2)läuft der Motor an.
• Bringen Sie das Sägeblatt langsam an das Werkstück und schneiden Sie dieses mit mäßigem Druck durch.
• Nach Beendigung des Sägevorgangs Maschinenkopf wieder in die obere Ruhestellung bringen und Ein,- Ausschalter (2) loslassen. Achtung! Durch die Rückholfeder schlägt die Maschine automatisch nach oben. Handgriff (5 Fig.1) nach Schnittende nicht loslassen, sondern Maschinenkopf langsam und unter leichtem Gegendruck nach oben bewegen.

Gehrungsschnitt 0°-45° (Fig. 1, 1.2, 3)

Mit der Kappsäge können Gehrungsschnitte nach links von 0°-45° zur Arbeitsfläche ausgeführt werden.

Achtung! Die verschiebbare Anschlagschiene (22 Fig.1.2) muss für Grehrungschnitte (geneigter Säge-kopf) in der äußeren Position fixiert werden.

• Öffnen Sie die Feststellschraube (23 Fig.1.2) der verschiebbaren Anschlagschiene (22 Fig.1.2) mit einem Inbusschlüssel und schieben Sie die verschiebbare Anschlagschiene (22 Fig.1.2) nach außen.
• Die verschiebbare Anschlagschiene (22 Fig.1.2) muss soweit vor der innersten Position arretiert werden, dass der Abstand zwischen Anschlagschiene (22 Fig.1.2) und Sägeblatt (8 Fig.1) mindestens 8 mm beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen der Anschlagschiene (22 Fig.1.2) und dem Sägeblatt (8 Fig.1) keine Kollision möglich ist.
  • Feststellschraube (23 Fig.1.2) wieder anziehen.
• Maschinenkopf in die obere Stellung bringen.
• Den Drehtisch (14 Fig.1) auf 0° Stellung fixieren.
• Die Feststellschraube (1 Fig.3) lösen und mit dem Handgriff (5 Fig.1) den Maschinenkopf nach links neigen, bis der Zeiger (3 Fig.3) auf das gewünschte Winkelmaß an der Skala zeigt.
• Feststellschraube (1 Fig.3) wieder festziehen.
• Schnitt wie unter Punkt Kappbetrieb beschrieben durchführen.

Schrägschnitt

• Lösen Sie den Winkel-Klemmhebel und bewegen Sie den Schneidkopf in den gewünschten Winkel. Ziehen Sie den Winkel-Klemmgriff wieder an.
• Betätigen Sie den Schalter und drücken Sie den Sägeblatt-Klemmhebel, um den Schneidkopf zu senken.

Kombinationsschnitt

- Ein Kombinationsschnitt ist eine Kombination aus Gehrungs- und Schrägschnitt. Beziehen Sie sich für solche Schnitte auf o.g. Verfahren.

Sockelgesims

- Fußleisten können senkrecht an der Anlagefläche oder flach auf dem Tisch geschnitten werden. Beziehen Sie sich auf die Tabelle.

Einstellungen Senkrechtsstellung (Leistenrückseite liegt flach an der Anlagefläche an)				Horizontalstellung (Leistenrückseite liegt flach am Tisch an)
Verlängerungsanlagefläche		Nahe am Sägeblatt Im Abstand zum Sägeblatt
Schrägwinkel 0° 45°
Leistenposition Linke Seite		Rechte	Seite	Links Rechts
Inneneck	Gehrungs-winkel	45°/ 0°/45° 4	5° rechts 0° 0°
	Leisten-position	Unterseite am Tisch	Unterseite am Tisch	Oberseite an Anlage-fläche	Unterseite an Anlage-fläche
	Fertigseite	Schnitt links von der Markierung vornehmen	Schnitt rechts von der Markierung vornehmen	Schnitt links von der Markierung vornehmen	Schnitt links von der Markierung vornehmen
Außeneck	Gehrungs-winkel	45° rechts 45°/ 0°/45°		0° 0°
	Leisten-position	Unterseite am Tisch	Unterseite am Tisch	Unterseite an Anlage-fläche	Oberseite an Anlage-fläche
	Fertigseite	Schnitt links von der Markierung vornehmen	Schnitt rechts von der Markierung vornehmen	Schnitt rechts von der Markierung vornehmen	Schnitt rechts von der Markierung vornehmen

Deckenleistenschnitt

• Deckenzierleisten können mit dieser Kapp- und Geh-rungssäge nur flach auf dem Tisch anliegend geschnitten werden.
• Diese Kapp- und Gehrungssäge besitzt besondere Gehrungsanschläge bei 30° links und rechts und einen Winkelanschlag bei 33,9° für spezielle Deckenzierleiste 1, d.h. zwischen der Leistenrückseite und der Decke, an der die obere glatte Fläche anliegt, besteht ein Winkel von 52°; zwischen der Leistenrückseite und der Wand, an der die untere glatte Fläche anliegt, besteht ein Winkel von 38°. Beziehen Sie sich für diesen Deckenzierleistenschnitt auf folgende Tabelle.

Einstellungen		Linke Seite	Rechte Seite
Inneneck	Gehrungswinkel	30° von rechts	30° von links
	Schrägwinkel	33,9°	33,9°
	Leistenposition	Oberseite an Anlagefläche	Unterseite an Anlagefläche
	Fertigseite	Schnitt links von Markierung vornehmen	Schnitt links von Markierung vornehmen
Außeneck	Gehrungswinkel	30° von links	30° von links
	Schrägwinkel	33,9°	33,9°
	Leistenposition	Unterseite an Anlagefläche	Oberseite an Anlagefläche
	Fertigseite	Schnitt rechts von Markierung vornehmen	Schnitt rechts von Markierung vornehmen

Hinweis:

- Diese Spezialanschläge können mit 45° Deckenzierleisten nicht benutzt werden.

- Da die meisten Zimmer nicht über exakte 90°-Winkel verfügen, ist eine Feineinstellung notwendig. Nehmen Sie immer einen Testschnitt vor, um zu sichern, dass der Winkel korrekt ist.

Schnitt mit Zugfunktion, Fig. 6

WARNUNG:

1. Ziehen Sie nie den Schneidkopfsatz und das rotierende Sägeblatt während des Sägens auf sich zu. Das Sägeblatt könnte am Werkstück heraufklettern, wodurch Schneidkopfsatz und das rotierende Sägeblatt zurückstoßen.

2. Senken Sie das sich drehende Sägeblatt nie, bevor Sie den Schneidkopf nach vorne gezogen haben.

3. Entriegeln Sie den Schlitten 1 mit Klemmgriff 2 und lassen Sie den Schneidkopfsatz frei laufen. (Fig. 6)

4. Bewegen Sie Gehrungsgriff und Schneidkopf gemäß den Verfahren für Gehrungs- und Schrägschnitt in den gewünschten Gehrungs- und Schrägwinkel.
5. Halten Sie den Sägegriff fest und ziehen Sie den Schlitten nach vorne, bis die Mitte des Sägeblatts über der Vorderkante des Werkstücks liegt.
6. Betätigen Sie den Schalter und drücken Sie den Sägeblatt-Klemmhebel, um den Schneidkopf zu senken.
7. Drücken Sie den Sägegriff langsam herunter, sobald die Säge ihre volle Drehzahl erreicht hat, und schneiden Sie durch die Vorderkante des Werkstücks.
8. Bewegen Sie den Sägegriff langsam auf die Anlagefläche zu und vollenden Sie den Schnitt.
9. Lassen Sie den Schalter los und lassen Sie das Sägeblatt zum Stillstand kommen, bevor Sie den Schneidkopf anheben.

Tiefeneinstellung normal. Fig. 6.1

Sägefunktion 5 mm unter der Tischplatte (Werkstücke trennen).

Tiefenanschlag (1) am Gehäuse anliegend.

Anschlagschraube (2) kommt zum Einsatz

Stellschraube (3) hat keine Funktion.

Tiefeneinstellung verstellbar.

Sägefunktion über der Tischplatte (Verdeckte Schnitte). Tiefenanschlag (1) nach außen stellen.

Die Stellschraube (3) auf das gewünschte Maß einstellen, mit der Kontermutter (EN 61029-1/A11:2010) sichern.

Probeschnitt machen.

Anschlagschraube (2) ist nicht im Einsatz.

Tragen der Maschine

• Lösen Sie den Gehrungs-Einrastknopf und drehen Sie den Tisch ganz nach rechts. Verriegeln Sie den Tisch in einem Gehrungswinkel von 45°.
• Schieben Sie den Schneidkopf nach hinten und sperren Sie den Schlitten dann fest.
• Senken Sie den Schneidkopf und drücken Sie die Sperraste ein.
• Tragen Sie diese Kapp- und Gehrungssäge am eingebauten Tragegriff und der Sockelseite.

Auswechseln der Sägeblätter, Fig. 7

WARNUNG: Vor dem Austausch von Sägeblättern müssen Sie den Schalter abstellen und den Netzstecker aus der Steckdose ziehen, damit Sie sich durch einen ungewollten Start der Maschine keine Verletzungen zuziehen.

• Netzstecker ziehen.
• Sägeaggregat in Stellung „Kappbetrieb“ bringen.
• Unteren Sägeblattschutz (7) entriegeln durch Drücken der Sperre 3 (Fig. 1).
• Dabei den Sägeblattschutz (7) anheben, sodass das Sägeblatt (8) frei ist.
• Sägeblattsperre A (Fig. 7.1) drücken, bis das Sägeblatt einrastet.
• Lösen der Sägeblatt-Befestigungsschraube mit dem mitgeliefertem Steckschlüssel (B) (Achtung, Linksgewinde).
• Schraube und Sägeblattflansch abnehmen.
• Sägeblatt vorsichtig herausnehmen. Vorsicht: Verletzungsgefahr durch das Sägeblatt.
• Neues Sägeblatt auf den inneren Sägeblattflansch aufsetzen, beachten Sie dabei die richtige Größe und Drehrichtung des Sägeblatts.
• Äußeren Sägeblattflansch aufsetzen und Schraube kräftig anziehen.
• Sägeblattschutz wieder in die richtige Stellung bringen

Wartung

WARNUNG: Schalten Sie zu Ihrer eigenen Sicherheit den Schalter ab und ziehen Sie den Stecker aus der Stromquelle, bevor Sie Ihre Kapp- und Gehrungssäge warten oder schmieren.

Allgemeine Wartungsmaßnahmen

Wischen Sie von Zeit zu Zeit mit einem Tuch Späne und Staub von der Maschine ab. Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Bürsteninspektion

Prüfen Sie die Motorbürsten bei einer neuen Maschine nach den ersten 50 Betriebsstunden, oder wenn neue Bürsten montiert wurden. Prüfen Sie sie nach der ersten Prüfung alle 10 Betriebsstunden.

Wenn der Kohlenstoff auf 6 mm Länge abgenutzt ist oder wenn die Feder oder der Nebenschlußdraht verbrannt oder beschädigt sind, müssen Sie beide Bürsten ersetzen. Wenn die Bürsten nach dem Ausbau für einsatzfähig befunden werden, können Sie sie wieder einbauen.

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlos sen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Be stim mungen.

Der kundenseitige Netzanschluss sowie die verwendete Ver län gerungsleitung müssen diesen Vorschriftenentsprechen.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden. Ursachen sind:

• Durchstellen, wenn Anschlussleitungen durch Fenster- oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Iso la tionsschädenlebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

Wechselstrommotor

• Die Netzspannung muss 220 – 240 Volt
- Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dür fen nur von einer Elektro-Fachkraft durchgeführt werden.

Bei Rückfragen bitte folgende Daten angeben:

• Motorenhersteller
  • Stromart des Motors
• Daten des Maschinen-Typenschildes
• Daten des Motor-Typschildes

Störungsabhilfe

Störung Mögliche Ursache	Abhilfe
Motor funktioniert nicht Motor,	Kabel oder Stecker defekt,Sicherungen durchgebrannt	Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherungen kontrollieren, evtl. auswechseln
Der Motor geht lang-sam an und erreicht die Betriebsgeschwin-digkeit nicht.	Spannung zu niedrig, Wicklungen beschädigt, Kondensator durchgebrannt	Spannung durch Elektrizitätswerk kontrollieren lassen. Motor durch einen Fachmann kontrollieren lassen. Kondensator durch einen Fachmann auswechseln lassen
Motor macht zu viel Lärm	Wicklungen beschädigt, Motor defekt	Motor durch einen Fachmann kontrollieren lassen
Motor erreicht volle Leistung nicht.	Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.)	Verwenden Sie keine andere Geräte oder Motoren auf demselben Stromkreis
Motor überhitzt sich leicht. Überlastung des Motors, ungenügende Kühlung des Motors		Überlastung des Motors beim Schneiden verhindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleistet ist
Verminderte Schnittleistung beim Sägen	Sägeblatt zu kein (zu oft geschliffen) Endanschlag der Sägeaggregat neu einstellen
Sägeschnitt ist rau oder gewellt	Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke	Sägeblatt nachschärfen bzw. geeignetes Sägeblatt einsetzen
Werkstück reißt aus bzw. splittert	Schnittdruck zu hoch bzw. Sägeblatt für Einsatz nicht geeignet	Geeignetes Sägeblatt einsetzen

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger Strasse 69

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Kappbetrieb (Fig. 1, 1.2, 6)

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Lärmpegel beim Sägen:

L_pA :99,6dB(A) K=3dB(A)

L_wA:112,6dB(A)K=3dB(A)

Vibration:

Vibration: 4,51m/s²

K = 1.5m / s^2

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Günzburger Strasse 69

D-89335 Ichenhausen

Поштовани,

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

Fabrikation von Holzbearbeitungsmaschinen GmbH

scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH • Günzburger Str. 69 • D-89335 Ichenhausen

EG-Konformitätserklärung

CE

DE	erklärt folgende Konformität gemäßEU-Richtlinie und Normen für den Artikel
GB	hereby declares the following conformity under the EU Directive and standards for the following article
FR	déclare la conformité suivante selon la directive UE et les normes pour l’article
IT	dichiara la seguente conformità secondo le direttive e le normative UE per l’articolo
CZ	prohlašuje následující shodu podle smernice EU a norem pro výrobek
HU	az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
HR	ovime izjavljuje da postoji sukladnost prema EU-smjernica i normama za sljedece article
RO	declară următoarea conformitate corespunzător directivelor și normelor UE pentru articolul
TR	Normları geregince asagídaki uygunluk açıkla masını sunar.
FIN	vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit
PL	deklaruje, ze produkt jest zgodny z nastepujacymi dyrektywami UE i normami
SLO	izjavlja sledeco skladnost z EU-direktivo in nor-mami za artikel

SK	prehlasuje nasledujúcu zhodu podla smernice EU a noriem pre výrobok
EST	kinnitab järgmist vastavus vastavalt ELi direktiivi ja standardite järgmist artiklinumbrit
LT	pareiškia, taip atitiktis pagal ES direktyvos ir standartai šj straipsnį
LV	apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
NL	verklaart hierbij dat het volgende artikel voldoet aan de daarop betrekking hebbende EG-richtlijnen en normen
RUS	заявляет о соответствии товара следующим директивам и нормам EC
PT	declara o seguinte conformidade com a Directiva da UE e as normas para o seguinte artigo
ES	declara la conformidad siguiente según la directiva la UE y las normas para el artículo
DK	erklærer hermed, at følgende produkt er ioverensstemmelse med nedenstående EUdirektiver og standarder:
SE	försäkrar härmed följande överensstämmelse enligt EU-direktiv och standarder för följande artikeln
NO	erklærer herved følgende samsvar under EU-direktiv og standarder for følgende artikkel
BG	декларира съответното съответствие съгласно Дирек-тива на EC и норми за артикул

Zug-, Kapp- und Gehrungssäge / KGZ3400

2014/29/EU

2014/35/EU

2006/28/EC

2005/32/EC

X 2014/30/EU

2004/22/EC

1999/5/EC

2014/68/EU

90/396/EC

X 2011/65/EU

Ichenhausen, den 04.07.2016

M. B.-d. Unterschrift / Markus Bindhammer / Technical Director

Art.-No. 3901208958 Subject to change without notice

Documents registar: Georg Kohler Günzburger Str. 69, D-89335 Ichenhausen

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für

Teile, die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
