Produkttyp	Hydraulischer Wagenheber (Flaschenheber)
Marke	Vevor
Modell	QJD-CB030A-00
Hubkapazität	3 Tonnen (3000 kg)
Hubweg	505 mm
Gesamthöhe (eingefahren)	655 mm
Kolbendurchmesser	16,5 mm
Gesamtlänge	660 mm
Antrieb	Manuell (Kolbenpumpe)
Hauptfunktionen	Heben und Senken schwerer Lasten, Einsatz mit Kran
Material	Stahl
Sicherheit	Überdruckventil, Überlastschutz, erforderliche Stützen
Regelmäßige Wartung	Jährlicher Ölwechsel, Schmierung der Drehpunkte, Überprüfung des Ölstands
Empfohlener Öltyp	Hydrauliköl 32# verschleißfest oder gleichwertig
Ersatzteile	22 gelistete Teile (Dichtungen, Kugeln, Ventile usw.)
Garantie	Elektronische Garantieurkunde auf vevor.com/support

Häufig gestellte Fragen - QJD-CB030A-00 Vevor

Was ist die maximale Tragfähigkeit des Vevor Wagenhebers QJD-CB030A-00?

Die maximale Hubkapazität beträgt 3 Tonnen (3000 kg). Überschreiten Sie diese Last niemals, da dies das Gerät beschädigen und Verletzungen verursachen kann.

Wie füge ich Hydrauliköl in den Wagenheber ein?

Stellen Sie sicher, dass der Sattel vollständig abgesenkt und der Pumpkolben eingedrückt ist. Stellen Sie den Wagenheber senkrecht, entfernen Sie die Einfüllkappe und fügen Sie Öl bis zum unteren Rand der Öffnung hinzu. Verwenden Sie Hydrauliköl 32# oder gleichwertig.

Was tun, wenn der Wagenheber die Last nicht hebt?

Überprüfen Sie, ob das Überdruckventil fest geschlossen ist (im Uhrzeigersinn gedreht). Stellen Sie sicher, dass Sie nicht überladen sind. Wenn das Problem weiterhin besteht, könnte sich Luft im System befinden: Ziehen Sie den Zylinder ein, entfernen Sie die Einfüllkappe, um die Luft entweichen zu lassen.

Wie senke ich die Last sicher ab?

Entfernen Sie den Druckgriff. Drehen Sie mit dem geschlitzten Ende des Griffs langsam das Überdruckventil gegen den Uhrzeigersinn. Lösen Sie es nicht zu schnell, um einen plötzlichen Fall zu vermeiden. Stellen Sie sicher, dass sich niemand unter der Last befindet.

Wie oft wird der Ölwechsel empfohlen?

Es wird empfohlen, das Öl mindestens einmal jährlich vollständig zu wechseln, um eine optimale Leistung zu gewährleisten. Lassen Sie das Öl ab, indem Sie den Wagenheber auf die Seite legen, und entsorgen Sie das Altöl gemäß den örtlichen Vorschriften.

Kann der Wagenheber allein zum Abstützen einer Last verwendet werden?

Nein, der Wagenheber ist nur ein Hebegerät. Nach dem Anheben der Last müssen Sie diese sofort auf geeignete Stützen (Achsständer) übertragen, bevor Sie darunter arbeiten.

Wie schmiere ich den Vevor Wagenheber?

Tragen Sie eine leichte Schicht Schmieröl auf die Drehpunkte, Achsen und Scharniere auf, um Rost zu vermeiden und eine freie Bewegung zu gewährleisten. Reinigen Sie Kolben und Zylinder mit einem öligen Tuch, ohne Schleifpapier zu verwenden.

Was tun, wenn der Wagenheber nach dem Anheben von selbst absinkt?

Dies kann an einem nicht richtig geschlossenen Überdruckventil, einer Überlastung oder einer hydraulischen Fehlfunktion liegen. Stellen Sie sicher, dass das Ventil fest angezogen ist. Wenn das Problem weiterhin besteht, kontaktieren Sie den Kundendienst über vevor.com/support.

Ist der Wagenheber für korrosive Umgebungen geeignet?

Nein, dieser Wagenheber ist nicht für den Betrieb in Luft mit korrosiven Säuren oder Laugen ausgelegt. Dies könnte die hydraulischen Komponenten beschädigen.

Wo finde ich die Ersatzteilliste?

Die Bedienungsanleitung enthält eine Tabelle mit 22 nummerierten Artikeln (Ventilkörper, Kugeln, Dichtungen usw.). Um Teile zu bestellen, wenden Sie sich an den technischen Support von Vevor.

BEDIENUNGSANLEITUNG QJD-CB030A-00 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

LANGER RAM-WAGENHEBER

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den größten Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den größten Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

LANGER RAM-WAGENHEBER

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Erwärmen:

Zu Ihrer Sicherheit und zur Vermeidung von Verletzungen lesen Sie bitte sehr sorgfältig die folgenden Warnhinweise und Bedienungshinweise:

Dies ist nur ein Hubantrieb, der für den Einsatz mit Kränen zum Hebeln von schweren Lasten bestimmt ist. Verwenden Sie dieses Produkt nicht für andere Zwecke als die, für die es bestimmt war.

Dies ist ein Hebegerät, das für den Einsatz mit Kränen konzipiert ist, um schwere Lasten zu heben. Überlasten Sie es nicht, Überlastung kann zu Schäden führen.

y Dies ist ein Hebegerät, das für den Einsatz mit Kränen konzipiert ist, um

Heben Sie schwerere Lasten. Überlasten Sie nicht, Überlastung kann zu Schäden führen.

oder Ausfall des Geräts. Verwenden Sie dieses Produkt nicht für andere Zwecke als das, wofür es bestimmt war.

Die Last muss so weit durch andere geeignete

bedeutet. Arbeiten Sie niemals an, unter oder um eine Last, bis diese richtig auf Wagenheber mit entsprechender Leistung gestützt ist.

Lassen Sie die Last nicht plötzlich fallen. Der daraus resultierende Stoß kann zu

Beschädigung führen. Das Gerät muss vollständig eingefahren sein, bevor Öl nachgefüllt wird. Füllen Sie bis zum unteren Rand der Einfüllöffnung. Verwenden Sie nur hochwertige Hydraulikflüssigkeit. Verwenden Sie keine Bremsflüssigkeit.

Flüssigkeit oder andere Arten von ungeeigneten Flüssigkeiten, die Schäden an der Einheit verursachen.

Alle Montageteile müssen vor der Verwendung fest angezogen sein.

Lesen, studieren, verstehen und befolgen Sie alle Anweisungen vor der Verwendung oder Wartung.

Es liegt in der Verantwortung des Eigentümers, Etiketten und Handbücher verfügbar zu halten.

durch den Hersteller bei Nichtbeachtung dieser und aller anderen Warnungen

im Zusammenhang mit diesem Produkt kann zu einem plötzlichen Verlust der angehobenen Last führen

was zu tödlichen Personenschäden oder Sachschäden führen kann.

Vorsicht:

Verwenden Sie den für dieses Produkt mitgelieferten Griff oder einen autorisierten Ersatzgriff, um die ordnungsgemäße Funktion des Ablassventils sicherzustellen.

BEDIENUNGSANLEITUNG:

+Erhöhen:

1. Drehen Sie das Entlüftungsventil durch die Schlitzöffnung am Ende des Griffs

im Uhrzeigersinn, um es festzuziehen.

2. Setzen Sie den Griff in den Pressgriffhalter und drücken Sie ihn nach oben und unten.

Die Kolbenstange steigt langsam auf die gewünschte Höhe. Dann sofort übertragen

Befestigen Sie die Last an entsprechend dimensionierten Stützvorrichtungen, wie z. B. Wagenhebern.

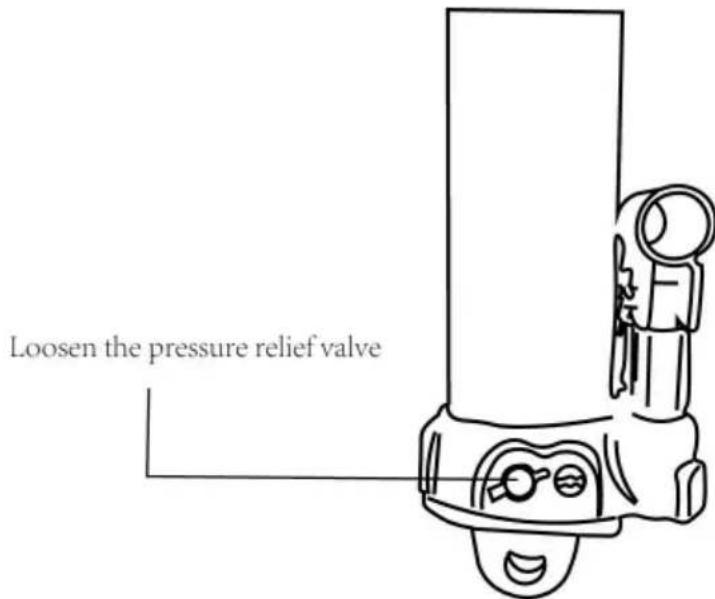

+Zum Senken:

Den Pressgriff abnehmen. Mit der Schlitzöffnung am Ende des

Griffs drehen Sie das Entriegelungsventil leicht gegen den Uhrzeigersinn, um es zu lösen. Und

dann bewegt sich die Kolbenstange langsam nach unten. Bei Belastung wird das Entlastungsventil

sollte nicht schnell gedreht werden, sonst führt ein zu schnelles Absenken zu

Gefahr.

Erwärmen:

Stellen Sie sicher, dass alle Werkzeuge und Personen frei sind, bevor Sie die Last absenken, gefährlich

dynamische Stoßbelastungen entstehen durch schnelles Öffnen und Schließen der

Ablassventil beim Absenken der Last kann die darauf resultierende Überlastung

kann zu einem Ausfall des Hydrauliksystems führen, der schwere Verletzungen zur Folge haben kann

und/oder Sachschaden.

AUS SICHERHEITSGRÜNDEN

Das Hubgewicht darf die angegebene Belastung dieses Wagenhebers nicht überschreiten.

Ohne Stützgestell ist das Arbeiten unter den angehobenen schweren Lasten nicht gestattet.

Körper, nachdem er angehoben wurde.

ROUTINEMÄSSIGE WARTUNG

Die richtige Ölmenge muss beibehalten werden, sonst wird die angegebene Hubhöhe

Höhe wurde nicht erreicht.

Um Beschädigungen zu vermeiden, sollte der Wagenheber vor Stromschlägen geschützt werden, während er in Betrieb ist.

Der Wagenheber darf nicht auf der Seite oder auf dem Kopf stehen.

Dieses Produkt ist nicht für den Einsatz in Umgebungen mit hohem Säure- oder Alkaligehalt, ätzender Luft geeignet.

Öl hinzufügen

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, stellen Sie den Wagenheber in seine aufrechte, waagerechte Position. Öleinfüllschraube entfernen.
2. Fullen Sie nach, bis der Ölstand die Höhe der Einfüllschraube erreicht hat, und setzen Sie die Ölfilterschraube wieder ein.

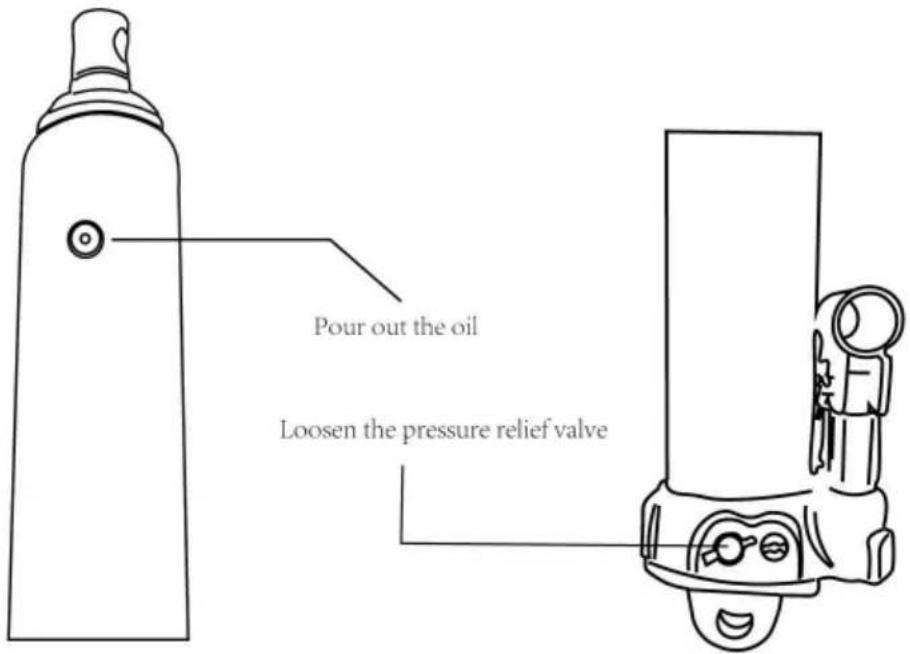

Ölwechsel

Für optimale Leistung und längste Lebensdauer ersetzen Sie die gesamte Flüssigkeitszufuhr mindestens einmal pro Jahr.

1. Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, entfernen Sie die Öleinfüllschraube.
2. Legen Sie den Wagenheber auf die Seite und halten Sie die Flüssigkeit in einen geeigneten Behälter ab.

Hinweis: Entsorgen Sie Hydraulikflüssigkeit gemäß den örtlichen Vorschriften.

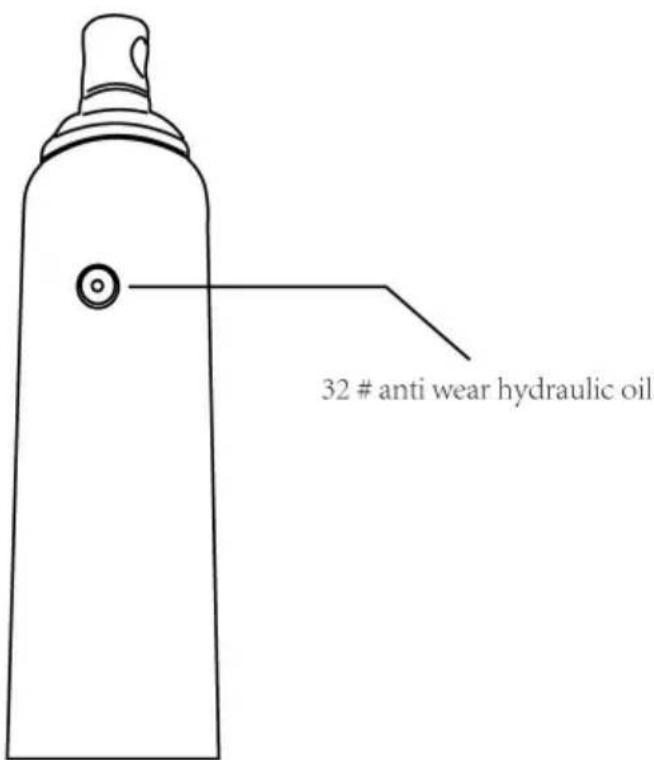

1. Füllen Sie hochwertiges Wagenheberöl ein. Setzen Sie den Öleinfüllstopfen wieder ein. Wir empfehlen 32# Verschleißschutz-Hydrauliköl oder gleichwertiges.

Schmierung

1. Eine Schicht leichtes Schmieröl auf Drehpunkte, Achsen und Scharniere hilft

um Rost vorzubeugen und sicherzustellen, dass Räder, Rollen und Pumpeneinheiten

sich frei bewegen.

1. Überprüfen Sie regelmäßig den Pumpenkolben und den Stößel auf Anzeichen von Rost oder

Korrosion. Bei Bedarf reinigen und mit einem ölhaltigen Tuch abwischen.

Achtung: Verwenden Sie auf diesen Oberflächen niemals Schleifpapier oder Schleifmaterial.

1. Wenn der Wagenheber nicht verwendet wird, lagern Sie ihn mit vollständig eingefahrenem Pumpenkolben und Stößel.

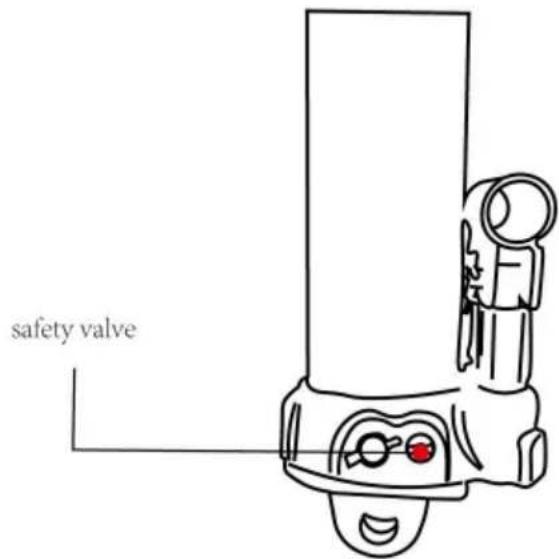

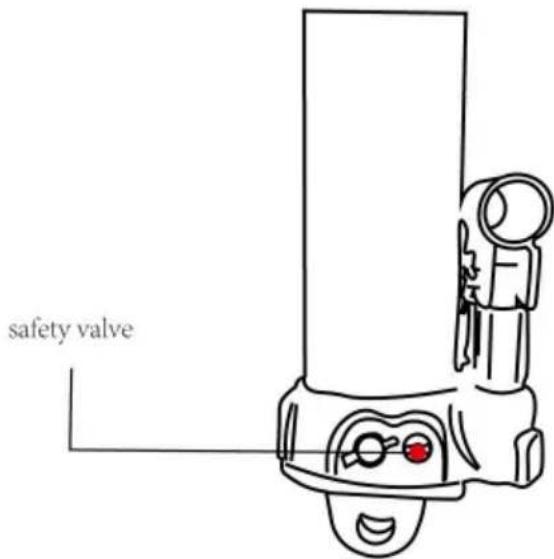

Erwärmung: Dieses Ventil darf nicht verstellt werden.

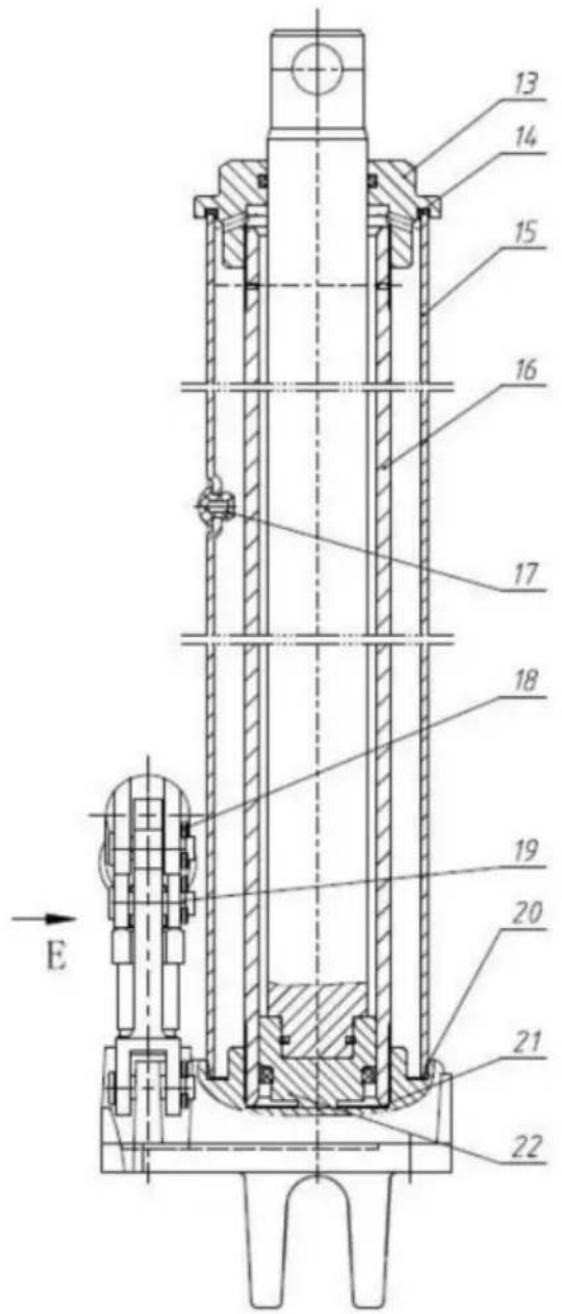

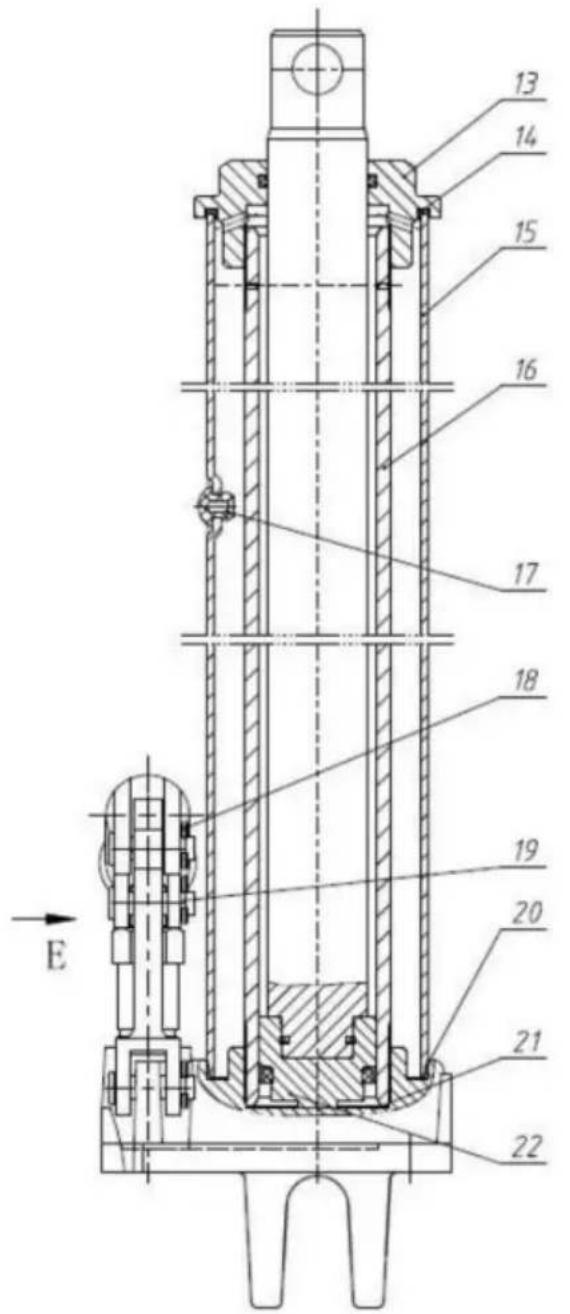

Strukturelle Zusammensetzung

ARTIKEL NEIN.	BESCHREIBUNG Menge			ARTIKEL NEIN.	BESCHREIBUNG	Menge
1	Ventilkörper	1		12	4mm Stahlkugel	1
2	Konische Schraube	2		13	Obere Kappe	1
3	Dichtung	1		14	Dichtung der oberen Abdeckung Dichtung	1
4	Pumpenkörper	1		15	Öllagertank	1
5	Pumpenkern Gruppe	1		16	Zylinderlauf	1
6	Pleuelstange	1		17	Ölablassschraube	1
7	Wagenheberhalter	1		18	Splintbolzen	3
8	Druckentlastung Ventil	1		19	Flacher Schulterstift	3
9 6mm Stahlkugel		3		20	Trapezforderige Abdichtung Ring	1
10	Überdruckventil	1		21	Zylinderlichtung 1
11	Druckentlastung Ventil	1		22	Kolbenstangengruppe	1

Parametertabelle

Modell	Tragfähigkeit (TONNE)	Hubweg (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

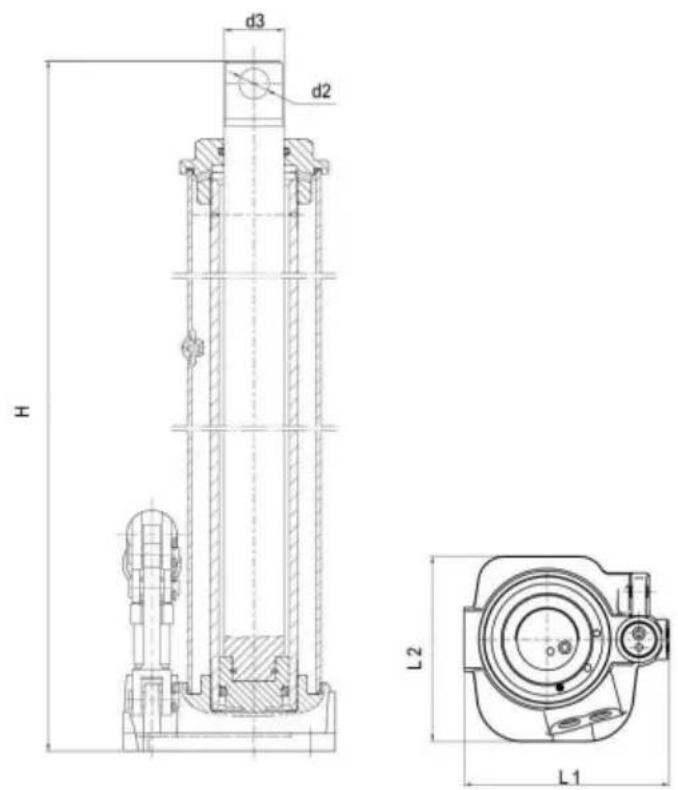

Maße Modell: QJD-CB040B-00

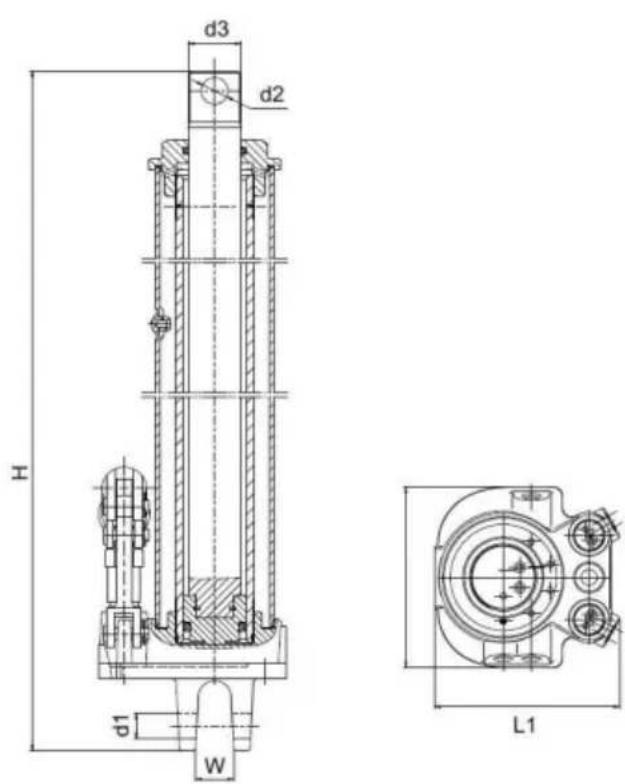

Modelle: QJD-CB080B-00

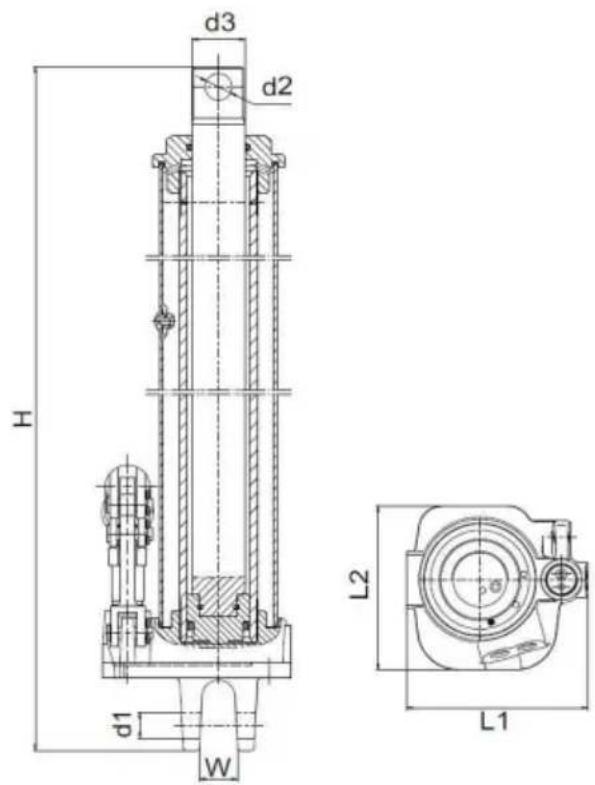

Modelle: QJD-CB030A-00/QJD-CB080A-00

Modell	H(mm)	D1(mm)	D2(mm) (mm)	D3(mm) (mm)	IN L2(mm)	L1(mm)
QJD-CB040B-00	612	/	y16,5	28 655	/	117	104
QJD-CB030A-00	y16,5	y16,5	y28	660 y16,5	22	115	104
QJD-CB080A-00	y30 660	y16,5	y16,5	y30		22	117
QJD-CB080B-00					22	125	115

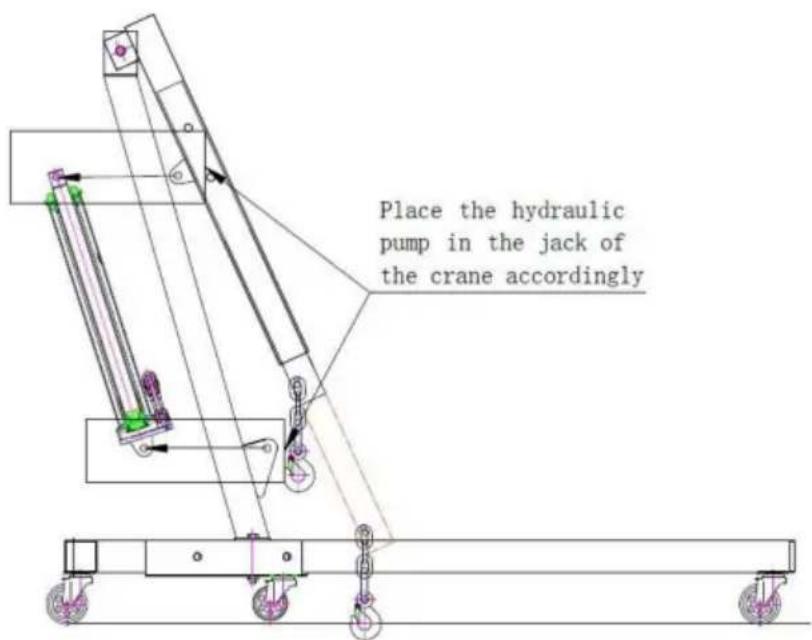

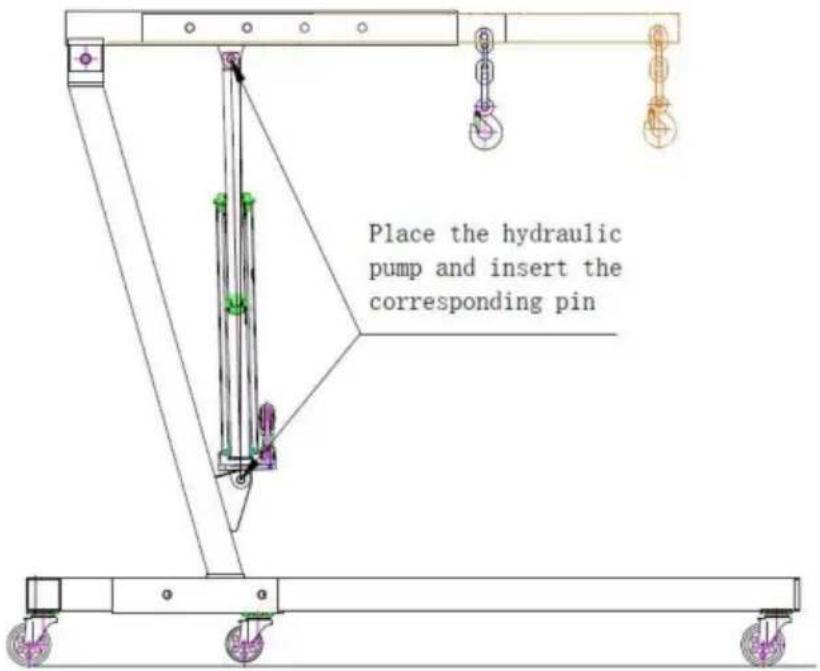

Installationsanleitung für Kolbenpumpen

FEHLERBEHEBUNG

Symptom	Mögliche Ursachen	Korrekturmaßnahme
Jack ländt nicht	Ablassventil nicht dicht geschlossen, ÜberlastungszustandLuftzufahr in ausreichender	Stellen Sie sicher, dass das Ablassventil fest geschlossen istBehebung des ÜberlastzustandsFür ausreichende Luftzufahr sorgen
Jack blutet nach dem Heben	Ablassventil nicht fest geschlossen. Überlastungszustand.Störung der Hydraulikeinheit.	Stellen Sie sicher, dass das Ablassventil fest geschlossenBehebung des ÜberlastzustandsVerkäfer kontaktieren
Der Wagenheberlässt sich nach dem Entladen nicht absenkten	Vorratsbehälter überfülltVerknüpfungen binden Bewegliche Teile reingem und schmieren	Lassen Sie die Flüssigkeit bis zum richtigen Stand ab
SchlechteHubeistung	Flüssigkeitsstand niedrigIm System eingeschlossene Luft	Stellen Sie den richtigen Flüssigkeitsstand sicherBei vollständig eingefahrenem Kolben den Öleinflüssstopfen entfern, um die Druckluft entweichen zu halten, Öleinflüssstopfen wieder anbringen
Lässt sich nichtvollständig auffahren	Flüssigkeitsstand niedrig	Stellen Sie den richtigen Flüssigkeitsstand sicher
