Tipo di prodotto	Cric idraulico a martinetto (bottle jack)
Marchio	Vevor
Modello	QJD-CB030A-00
Capacità di sollevamento	3 tonnellate (3000 kg)
Corsa di sollevamento	505 mm
Altezza totale (ritratto)	655 mm
Diametro del pistone	16,5 mm
Lunghezza totale	660 mm
Alimentazione	Manuale (pompa a pistone)
Funzioni principali	Sollevamento e discesa di carichi pesanti, utilizzo con gru
Materiale	Acciaio
Sicurezza	Valvola di scarico, protezione contro sovraccarichi, necessità di supporti
Manutenzione periodica	Cambio olio annuale, lubrificazione dei punti di snodo, verifica del livello dell'olio
Tipo di olio consigliato	Olio idraulico 32# anti-usura o equivalente
Pezzi di ricambio	22 pezzi elencati (guarnizioni, sfere, valvole, ecc.)
Garanzia	Certificato di garanzia elettronico su vevor.com/support

Domande frequenti - QJD-CB030A-00 Vevor

Qual è la capacità massima del cric Vevor QJD-CB030A-00?

La capacità di sollevamento massima è di 3 tonnellate (3000 kg). Non superare mai questo carico per non danneggiare l'apparecchio e causare lesioni.

Come aggiungere olio idraulico nel cric?

Assicurarsi che la sella sia completamente abbassata e il pistone della pompa premuto. Posizionare il cric in verticale, rimuovere il tappo di riempimento e aggiungere olio fino al bordo inferiore del foro. Utilizzare olio idraulico 32# o equivalente.

Cosa fare se il cric non solleva il carico?

Verificare che la valvola di scarico sia ben chiusa (ruotata in senso orario). Assicurarsi di non essere in sovraccarico. Se il problema persiste, potrebbe esserci aria nel sistema: con il martinetto retratto, rimuovere il tappo di riempimento per far uscire l'aria.

Come abbassare il carico in sicurezza?

Rimuovere la maniglia di pressione. Con l'estremità fessurata della maniglia, ruotare lentamente la valvola di scarico in senso antiorario. Non allentarla troppo velocemente per evitare una caduta improvvisa. Assicurarsi che nessuno si trovi sotto il carico.

Qual è la frequenza di cambio olio consigliata?

Si consiglia di sostituire completamente l'olio almeno una volta all'anno per prestazioni ottimali. Scaricare l'olio inclinando il cric su un fianco e smaltire l'olio usato secondo le normative locali.

Il cric può essere usato da solo per sostenere un carico?

No, il cric è solo un dispositivo di sollevamento. Dopo aver sollevato il carico, è necessario trasferirlo immediatamente su supporti adatti (cavalletti) prima di lavorare sotto.

Come lubrificare il cric Vevor?

Applicare un leggero strato di olio lubrificante sui punti di snodo, gli assi e le cerniere per evitare ruggine e garantire un movimento libero. Pulire il pistone e il martinetto con un panno oleoso, senza usare carta vetrata.

Cosa fare se il cric si abbassa da solo dopo il sollevamento?

Ciò può essere dovuto a una valvola di scarico non ben chiusa, a un sovraccarico o a un malfunzionamento idraulico. Assicurarsi che la valvola sia ben serrata. Se il problema persiste, contattare il servizio post-vendita tramite vevor.com/support.

Il cric è adatto a un ambiente corrosivo?

No, questo cric non è progettato per funzionare in aria contenente acidi o alcali corrosivi. Ciò potrebbe danneggiare i componenti idraulici.

Dove trovare l'elenco dei pezzi di ricambio?

Il manuale di istruzioni include una tabella con 22 articoli numerati (corpo valvola, sfere, guarnizioni, ecc.). Per ordinare pezzi, contattare il supporto tecnico Vevor.

MANUALE UTENTE QJD-CB030A-00 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

JACK RAM LUNGO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

JACK RAM LUNGO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzarlo. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Riscaldamento:

Per la tua sicurezza e per prevenire lesioni, ti preghiamo di leggere molto attentamente le seguenti avvertenze e istruzioni per l'uso:

Questo è solo un azionamento di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non utilizzare questo prodotto per scopi diversi da quello per cui era destinato.

Questo è solo un dispositivo di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non sovraccaricare, per evitare danni o guasti dell'unità. Non utilizzare questo prodotto per scopi diversi da ciò per cui era destinato.

Il carico deve essere sostenuto immediatamente da altri mezzi appropriati. Non lavorare mai sopra, sotto o intorno al carico finché non è correttamente supportato da cavalletti di supporto opportunamente dimensionati.

Non far cadere il carico all'improvviso, poiché l'urto risultante all'unità potrebbe causare danni. L'unità deve essere completamente retratta prima di aggiungere olio. Riempire fino al bordo inferiore del foro di riempimento. Utilizzare solo fluido idraulico di alta qualità. Non utilizzare freni fluido o qualsiasi altro tipo di fluido improprio che possa causare danni all'unità.

Tutto l'hardware di montaggio deve essere stretto prima dell'uso. Leggere, studiare, comprendere e seguire tutte le istruzioni prima dell'uso o della manutenzione.

È responsabilità del proprietario tenere a portata di mano le etichette e i manuali. La mancata osservanza di queste e di tutte le altre avvertenze relative a quel prodotto può causare la perdita improvvisa del carico sollevato con conseguenti lesioni personali o danni alla proprietà.

Attenzione:

Utilizzare la maniglia fornita per quel prodotto o un ricambio autorizzato per garantire il corretto funzionamento della valvola di rilascio.

ISTRUZIONI PER L'USO:

Per aumentare:

1. Utilizzare l'apertura scanalata all'estremità della maniglia, ruotare la valvola di rilascio in senso orario per stringerla.
2. Inserire la maniglia nel supporto della maniglia di pressatura e premere verso l'alto e verso il basso; l'asta del pistone sale lentamente fino all'altezza desiderata, quindi trasferire immediatamente il carico su dispositivi di supporto opportunamente dimensionati, come cavalletti.

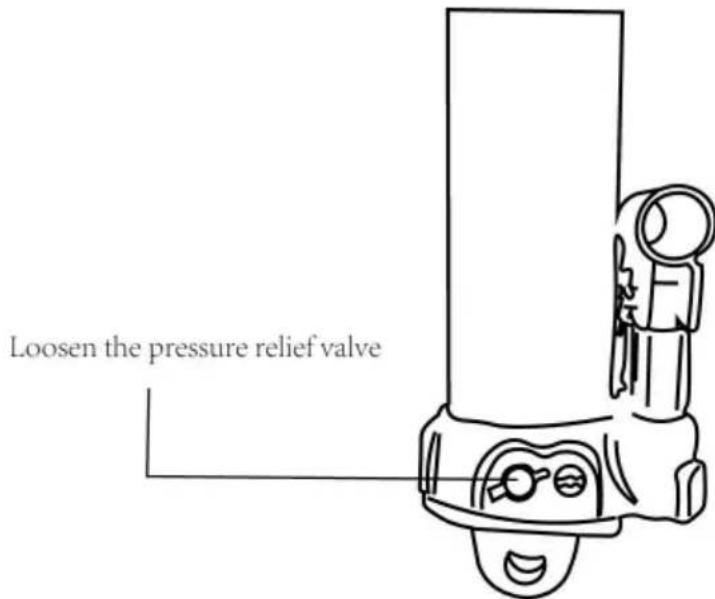

Per abbassare:

Rimuovere la maniglia di pressatura. Utilizzare l'apertura scanalata all'estremità della maniglia, girare la valvola di rilascio leggermente in senso antiorario per allentarla. L'asta del pistone si muoverà lentamente verso il basso. Quando è caricata, la valvola di rilascio non deve essere girata rapidamente, altrimenti un abbassamento troppo rapido porterà a pericolo.

Riscaldamento:

Assicurarsi che tutti gli strumenti e il personale siano liberi prima di abbassare il carico. Pericolosi carichi d'urto dinamici vengono creati aprendo e chiudendo rapidamente la valvola di rilascio quando il carico viene abbassato. Il sovraccarico risultante può causare guasti al sistema idraulico, che potrebbero causare gravi lesioni personali e/o danni alla proprietà.

PER MOTIVO DELLA SICUREZZA

Il peso sollevato non deve superare il carico specificato per quel cric. Senza un supporto adeguato, non è consentito lavorare sotto il corpo sollevato dopo che è stato sollevato.

MANUTENZIONE ORDINARIA

È necessario mantenere la giusta quantità di olio, altrimenti l'altezza di sollevamento specificata non verrebbe raggiunta.

Per evitare danni, il cric deve essere tenuto lontano da scosse elettriche quando è in funzione.

Non è consentito posizionare il cric su un lato o capovolto.

Questo prodotto non è adatto a un ambiente operativo con aria piena di gas acidi o alcalini corrosivi.

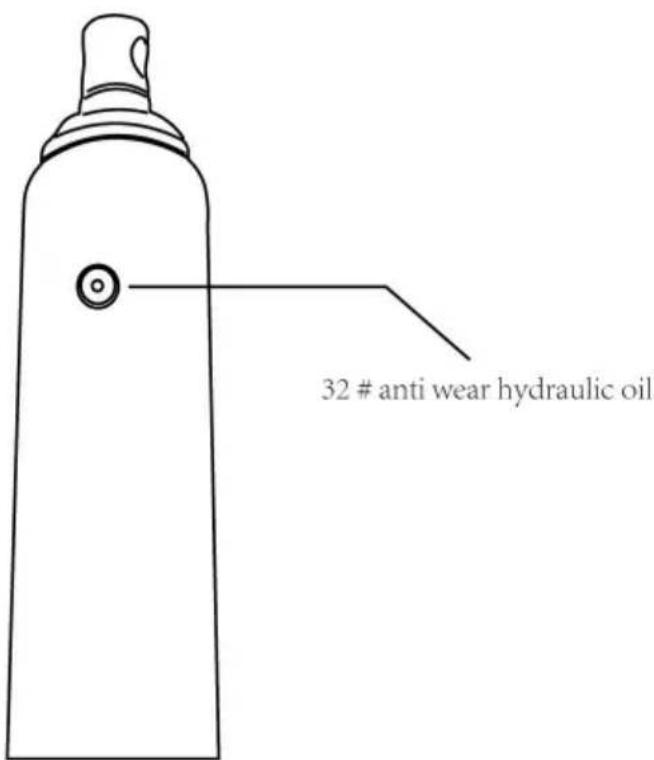

Aggiunta di olio

1. Con la sella completamente abbassata e il pistone della pompa completamente premuto, posizionare il martinetto in posizione verticale e livellata. Rimuovere il tappo di riempimento dell'olio.
2. Riempire fino a quando l'olio è a livello del foro del tappo di riempimento, quindi reinstallare il tappo del filtro dell'olio.

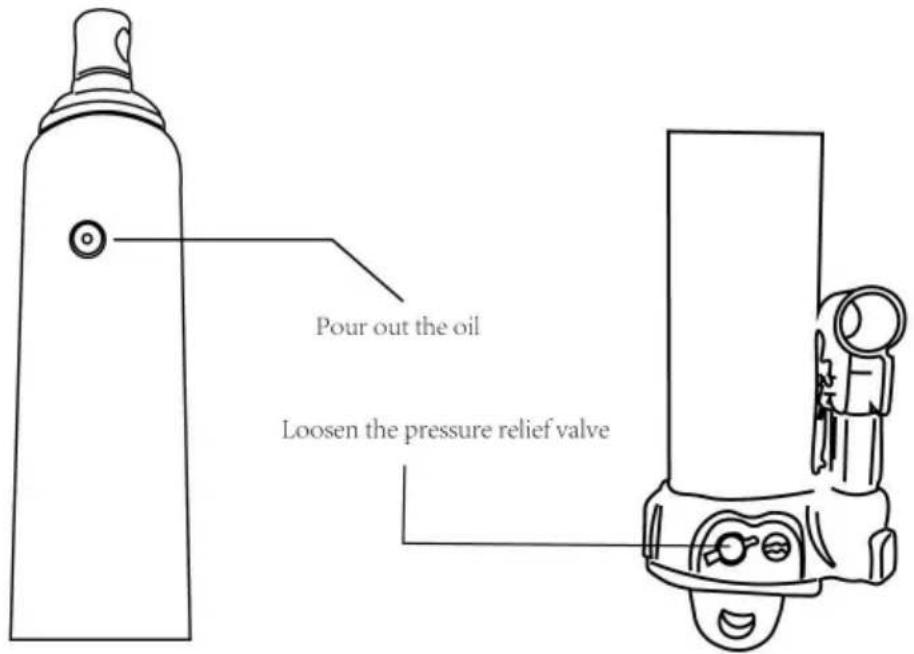

Cambio dell'olio

Per prestazioni ottimali e una durata maggiore, sostituire l'intera fornitura di fluido almeno una volta all'anno.

1. Con la sella completamente abbassata e il pistone della pompa completamente premuto, rimuovere il tappo di riempimento dell'olio.
2. Adagiare il cric su un lato e scaricare il fluido in un contenitore adatto.

Nota: smaltire il fluido idraulico in conformità alle normative locali.

1. Riempire con olio per cric di buona qualità. Reinstallare il tappo di riempimento dell'olio. Consigliamo olio idraulico antiusura 32# o equivalente.

Lubrificazione

1. Uno strato di olio lubrificante leggero sui punti di articolazione, sugli assi e sulle cerniere aiuterà a prevenire la ruggine e a garantire che ruote, rotelle e gruppi pompa si muovano liberamente.
2. Controllare periodicamente il pistone della pompa e il pistone per individuare eventuali segni di ruggine o corrosione. Pulire se necessario e passare un panno unto.

Attenzione: non usare mai carta vetrata o materiali abrasivi su queste superfici.

1. Quando non è in uso, riporre il cric con il pistone della pompa e il pistone completamente retratti.

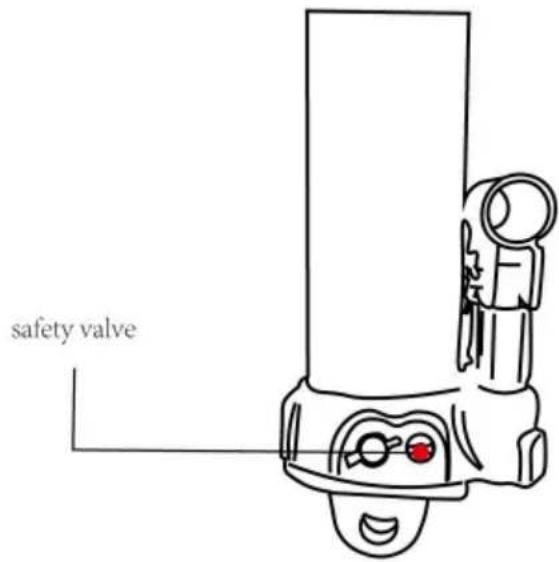

Riscaldamento: non regolare questa valvola.

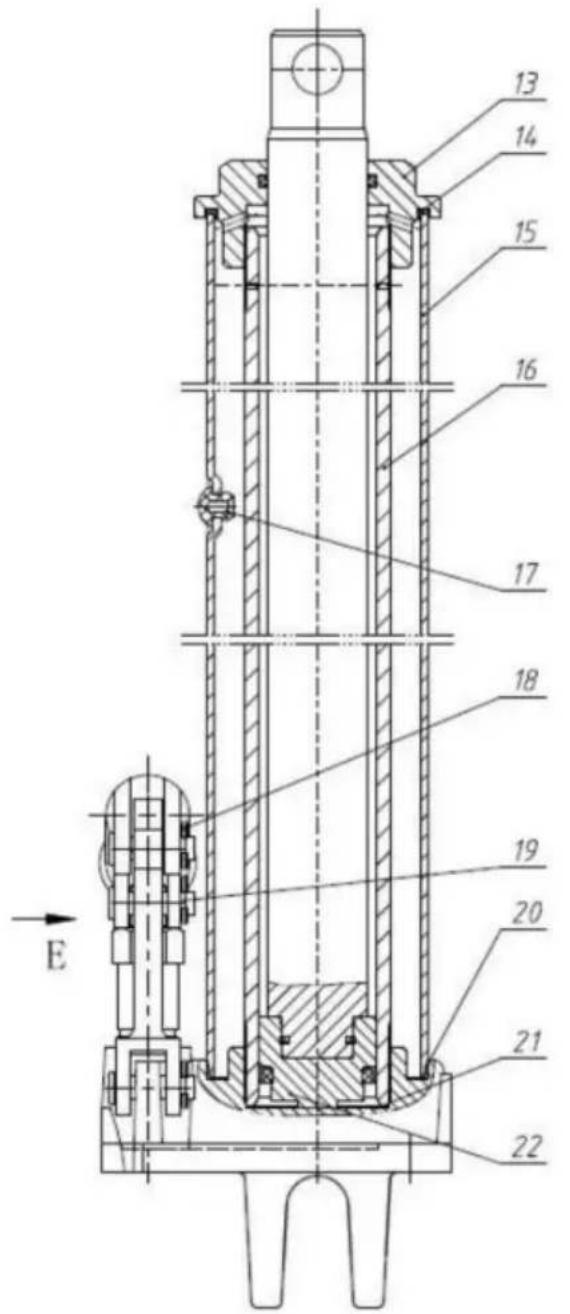

Composizione strutturale

ARTICOLO NO.	DESCRIZIONE QTY	QUANTITA		ARTICOLO NO.	DESCRIZIONE
1	Corpo valvola	1		12	Sfera in acciaio da 4 mm	1
2	Vite conica	2		13	Tappo superiore	1
3	guarnizione	1		14	Sigillatura del coperchio superiore guarnizione	1
4	Corpo pompa	1		15	Serbatoio di stoccaggio dell'olio	1
5	Nucleo della pompa gruppo	1		16	Canna del cilindro	1
6	Biella	1		17	Tappo dell'olio	1
7	Supporto per cric	1		18	Coppiglia	3
8	Sollievo alla pressione valvola	1		19	Perno a spalla piatta	3
9	sfere di acciaio da 6 mm	3		20	Sigillatura trapezoidale squillo	1
10	Valvola di sicurezza	1		21	Guarnizione di tenuta del cilindro	1
11	Sollievo alla pressione valvola	1		22	Gruppo biella pistone	1

Tabella dei parametri

Modello	Capacità di sollevamento (TONNELLATA)	Sollevamento Viaggi (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
Codice articolo: QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

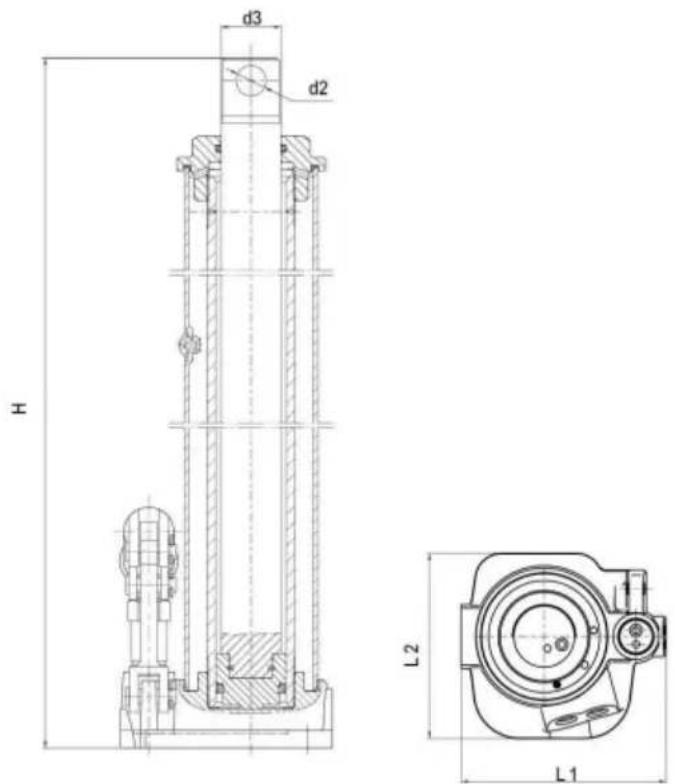

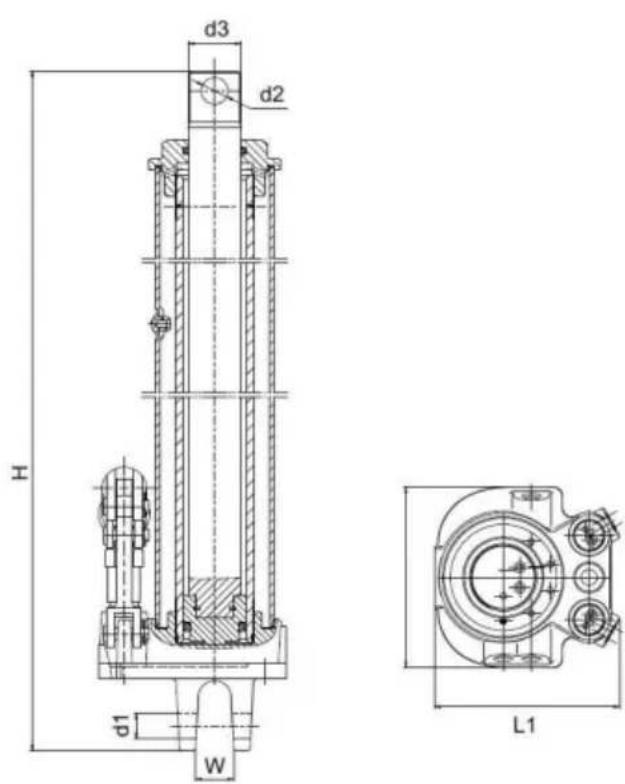

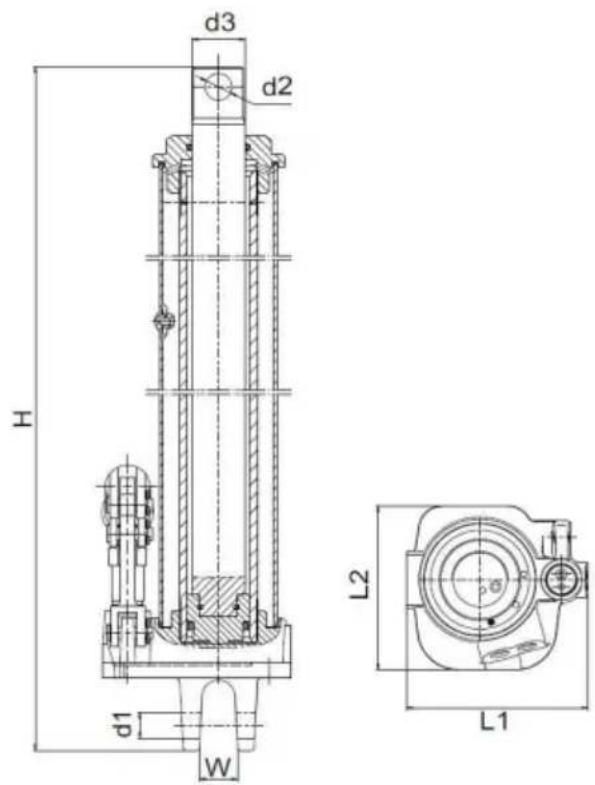

Dimensioni

Modello: QJD-CB040B-00

Modelli: QJD-CB080B-00

Modelli: QJD-CB030A-00/QJD-CB080A-00

modello	H(mm)	D1(mm)	D2(mm)	D3(mm)	IN(mm)	L1(mm)	L2(mm)
QJD-CB040B-00	612	/	y16,5	28 655	/	117	104
QJD-CB030A-00	y16,5	y16,5	y28	660 y16,5	22	115	104
Codice articolo: QJD-CB080A-00	y30 660	y16,5	y16,5	y30	22	117	109
QJD-CB080B-00					22	125	115

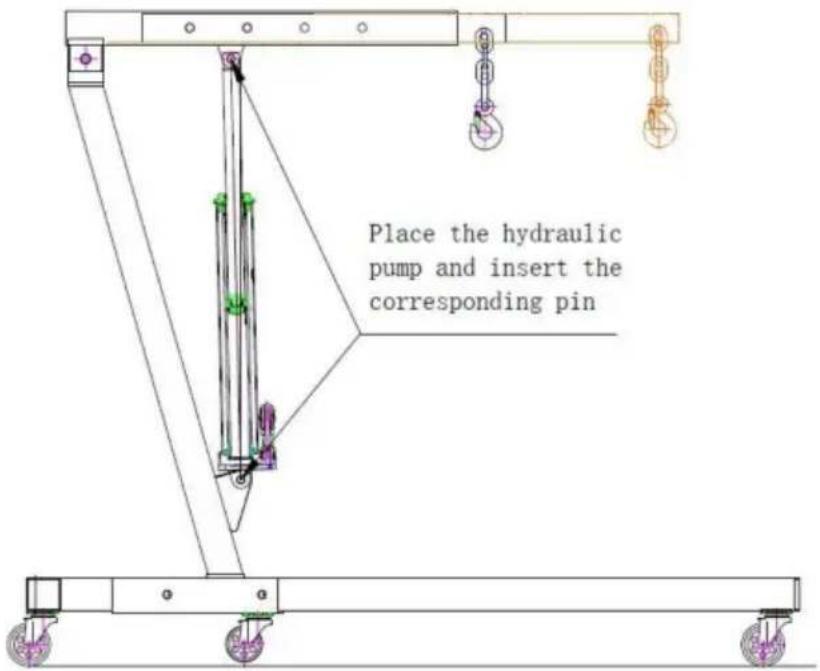

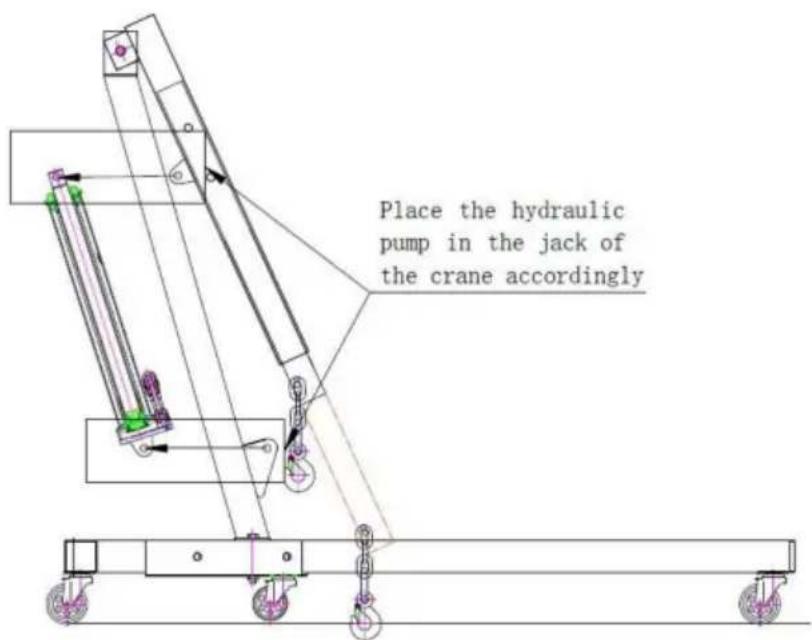

Istruzioni per l'installazione della pompa a pistone

RISOLUZIONE DEI PROBLEMI

Sintomo	Possibili cause	Azione correttiva
Jack non carica	Valvola di rilascio non chiusa ermeticamente condizione di sovraccaricoFornitura d'aria adeguata	Assicurarsi che la valvola di rilascio sia ben chiusaRisolverere la condizione di sovraccaricoGarantire un'adeguata fornitura d'aria
Jack sanguina dopo il sollevamento	Valvola di rilascio non chiusa ermeticamenteCondizione di sovraccaricoMalfunzionamento dell'unità idraulica	Assicurarsi che la valvola di rilascio sia ben chiusaRisolverere la condizione di sovraccaricoContatta il venditore
Il martinetto non si abbassa dopo lo scarico	Serbatoio troppo pienoLegami di collegamento Pulire e lubrificare le parti mobili	Scaricare il fluido al livello corretto
Scarsa prestazione di sollevamento	Livello del fluido basso intrappolata nel systema	Assicurare il correto livello del fluidoCon il pistone completamente retratto, rimuovere il tapporiempimento dell'olio per far fuoriscire l'ariapressurizzata, reinstallare il tappo di riempimento dell'olio
Non si solleva fino alla massima estensione	Livello del fluido basso	Assicurare il correto livello del fluido
