Produkttyp	Hydraulisk domkraft (flaskdomkraft)
Märke	Vevor
Modell	QJD-CB030A-00
Lyftkapacitet	3 ton (3000 kg)
Lyftslag	505 mm
Totalhöjd (indragen)	655 mm
Kolvdiameter	16,5 mm
Total längd	660 mm
Drivning	Manuell (kolvpump)
Huvudfunktioner	Lyft och sänkning av tunga laster, användning med kran
Material	Stål
Säkerhet	Avlastningsventil, överlastskydd, behov av stöd
Periodiskt underhåll	Årligt oljebyte, smörjning av pivotpunkter, kontroll av oljenivå
Rekommenderad oljetyp	Hydraulolja 32# slitstark eller motsvarande
Reservdelar	22 delar listade (packningar, kulor, ventiler, etc.)
Garanti	Elektroniskt garantibevis på vevor.com/support

Vanliga frågor - QJD-CB030A-00 Vevor

Vad är den maximala lyftkapaciteten för Vevor QJD-CB030A-00 domkraften?

Maximal lyftkapacitet är 3 ton (3000 kg). Överskrid aldrig denna last för att undvika skador på apparaten och personskador.

Hur tillsätter man hydraulolja i domkraften?

Se till att sadeln är helt nedfälld och pumpkolven är intryckt. Placera domkraften vertikalt, ta bort påfyllningspluggen och tillsätt olja tills den når nedre kanten av öppningen. Använd hydraulolja 32# eller motsvarande.

Vad gör jag om domkraften inte lyfter lasten?

Kontrollera att avlastningsventilen är ordentligt stängd (vriden medurs). Se till att du inte överbelastar. Om problemet kvarstår kan det finnas luft i systemet: med domkraften indragen, ta bort påfyllningspluggen för att släppa ut luften.

Hur sänker man lasten på ett säkert sätt?

Ta bort tryckhandtaget. Använd den kluvna änden av handtaget för att långsamt vrida avlastningsventilen moturs. Lossa den inte för snabbt för att undvika plötsligt fall. Se till att ingen befinner sig under lasten.

Vilken rekommenderad frekvens för oljebyte?

Det rekommenderas att byta olja helt minst en gång per år för optimal prestanda. Töm oljan genom att lägga domkraften på sidan och kassera använd olja enligt lokala bestämmelser.

Kan domkraften användas ensam för att stödja en last?

Nej, domkraften är endast en lyftanordning. Efter att ha lyft lasten måste du omedelbart överföra den till lämpliga stöd (domkraftställ) innan du arbetar under den.

Hur smörjer man Vevor-domkraften?

Applicera ett tunt lager smörjolja på pivotpunkter, axlar och gångjärn för att förhindra rost och säkerställa fri rörelse. Rengör kolven och cylindern med en oljig trasa, utan att använda sandpapper.

Vad gör jag om domkraften sänker sig själv efter lyft?

Detta kan bero på en dåligt stängd avlastningsventil, överbelastning eller hydrauliskt fel. Se till att ventilen är ordentligt åtdragen. Om problemet kvarstår, kontakta kundtjänst via vevor.com/support.

Är domkraften lämplig för korrosiv miljö?

Nej, denna domkraft är inte avsedd att användas i luft som innehåller korrosiva syror eller alkalier. Detta kan skada hydraulikkomponenterna.

Var hittar jag listan över reservdelar?

Bruksanvisningen innehåller en tabell med 22 artiklar numrerade (ventilkropp, kulor, packningar, etc.). För att beställa delar, kontakta Vevors tekniska support.

BRUKSANVISNING QJD-CB030A-00 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LÄNGT RAM-JACK

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LÄNGT RAM-JACK

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tänkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig i god tid om det finns någon teknisk eller mjukvaruuppdatering på vår produkt.

Uppvärmning:

För din säkerhet För att förhindra skador, läs mycket noggrant om följande varningar och bruksanvisningar:

Detta är bara en lyftdrift, som är designad för att användas med kranar för att lyfta tyngre laster. Använd inte denna produkt för något annat ändamål än det som den var avsedd för.

Detta är endast en lyftanordning, som är designad för att användas med kranar för att lyfta tyngre laster. Överbelasta inte, överbelastning kan orsaka skador eller fel på enheten. Använd inte denna produkt för något annat ändamål än det som den var avsedd för.

Last måste omedelbart stödjas av annan lämplig betyder. Arbeta aldrig på, under eller runt belastning förrän den är ordentligt stödd till lämpligt klassade domkrafter.

Tappa inte lasten plötsligt. Som ett resultat kan stötar till enheten orsaka skador. Enheten måste dras in helt innan olja fylls på. Fyll till nedre kanten av påfyllningshålet. Använd endast hydraulolja av hög kvalitet. Använd inte bromsvätska eller någon annan typ av olämplig vätska som kan orsaka skada på enheten.

Alla monteringsdetaljer måste vara åtdragna före användning.

Läs, studera, förstå och följ alla instruktioner före användning eller underhåll.

Det är ägarens ansvar att hålla etiketter och manualer tillgängliga. Att inte följa dessa och alla andra varningar som hänför sig till denna produkt kan resultera i plötslig förlust av lyft last, vilket resulterar i dödsfall, personskada eller egendomsskada.

Försiktighet:

Använd handtaget för att produkten ska vara en auktoriserad ersättare. Handtaget för att säkerställa korrekt utlösningsventil.

DRIFTINSTRUKTIONER

För att höja:

1. Använd den slitsade öppningen i änden av handtaget och vrid frigöringsventilen medurs för att dra åt den.

Sätt in handtaget i presshandtagshållaren och tryck upp och ned; kolvstången kommer att stiga långsamt till den höjd du behöver. Överför sedan omedelbart belastningen till lämpligt klassade stödenheter som t.ex. domkrafter.

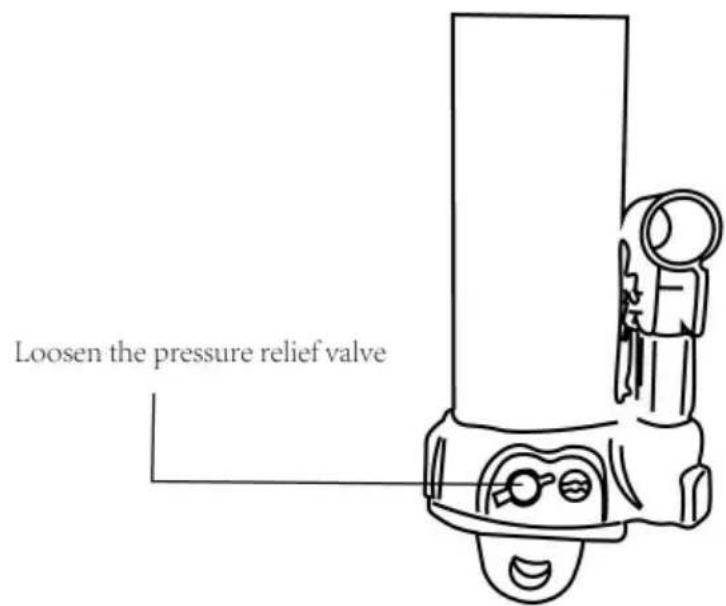

För att sänka:

Ta bort tryckhandtaget. Använd den slitsade öppningen i slutet av handtaget och vrid frigöringsventilen något moturs för att lossa den.

Då kommer kolvstången att röra sig långsamt nedåt. När den är lastad, bör utlösningsventiler inte vridas snabbt, annars leder för snabb sänkning till fara.

Uppvärmning:

Se till att alla verktyg och personal är fria innan lasten sänks. Farliga dynamiska stötbelastningar skapas genom att snabbt öppna och stänga utlösningsventilen; när lasten sänks kan den resulterande överbelastningen orsaka fel på hydraulsystemet, vilket kan orsaka allvarliga personskador och/eller egendomsskador.

FÖR SÄKERHETENS SKULL

Lyftvikten bör inte överstiga den angivna plikten förrän domkraften. Utan stödställ är det inte tillåtet att arbeta under det lyfta tungakroppen efter att den har höjts.

RUTINUNDERHÄLL

Rätt mängd olja bör upprätthållas, annars skulle specificerade lyfthöjden inte nås.

För att undvika skador bör domkraften hållas från att stöta när den är i drift.

Domkraften får inte stå på ena sidan eller upp och ner.

Denna produkt är inte lämplig för driftmiljö full av eller sur alkalisk frätande luft.

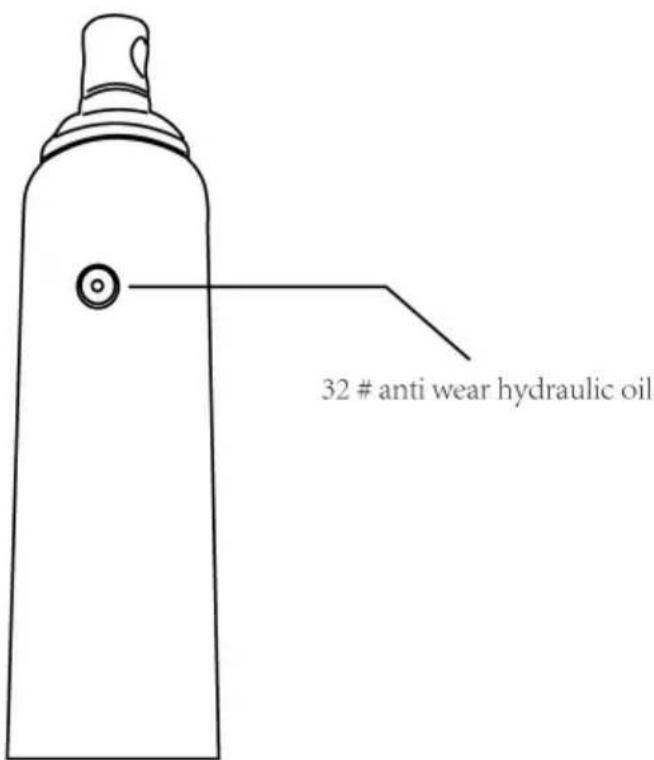

Tillsätter olja

1. Med sadeln helt sänkt och pumpkolen helt nedtryckt, sätt domkraften i sitt upprätt, jämnt läge. Ta bort oljepåfyllningspluggen.
2. Fyll på tills oljan är i nivå med påfyllningspluggens hål, sätt tillbaka oljefilterpluggen.

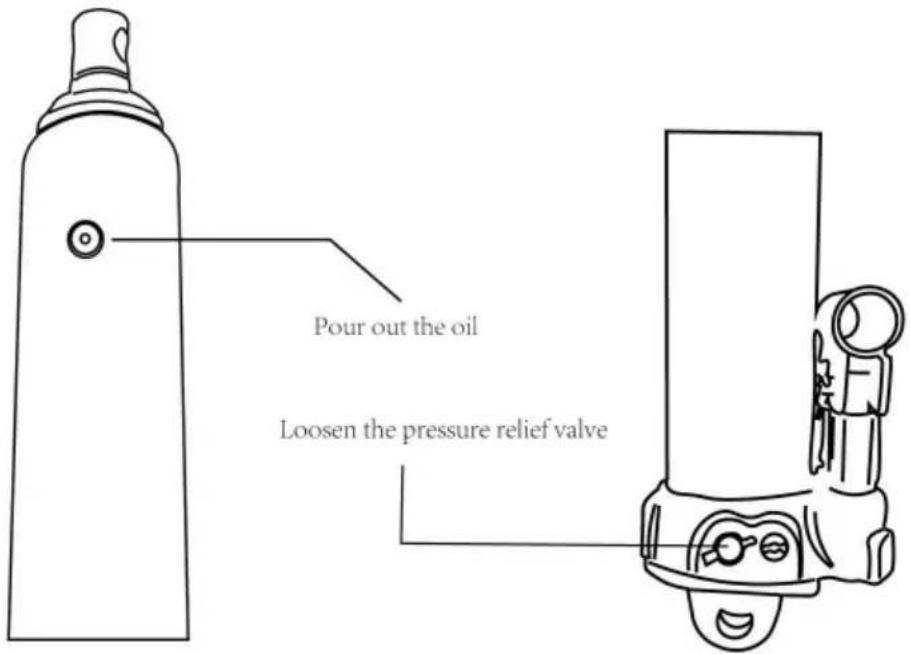

Byte av olja

För bästa prestanda och längsta livslängd, byt ut hela vätsketillförseln minst en gång per år.

1. Med sadeln helt sänkt och pumpkolen helt intryckt, ta bort

oljepåfyllningsplugg.

1. Lägg domkraften på sidan och töm vätskan i en lämplig behållare.

Obs: Kassera hydraulvätska i enlighet med lokala föreskrifter.

1. Fyll med domkraftsolja av god kvalitet. Sätt tillbaka oljepåfyllningspluggen. Vi rekommenderar 32# antislitage hydraulolja eller motsvarande.

Smörjning

1. En beläggning av lätt smörjolja på pivotpunkter, axlar och gångjärn kommer att hjälpa till att förhindra rost och säkerställa att hjul, hjul och pumpenheter rör sig fritt.
2. Kontrollera regelbundet pumpkolven och kolven för tecken på rost eller korrosion. Rengör vid behov och torka av med en oljig trasa.

Varning: Använd aldrig sandpapper eller slipande material på dessa ytor.

1. När den inte används, förvara domkraften med pumpkolven och kolven helt indragna.

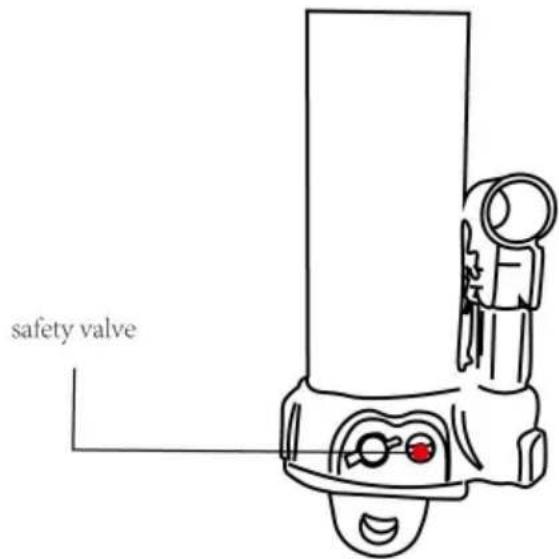

Uppvärmning: Justera inte denna ventil.

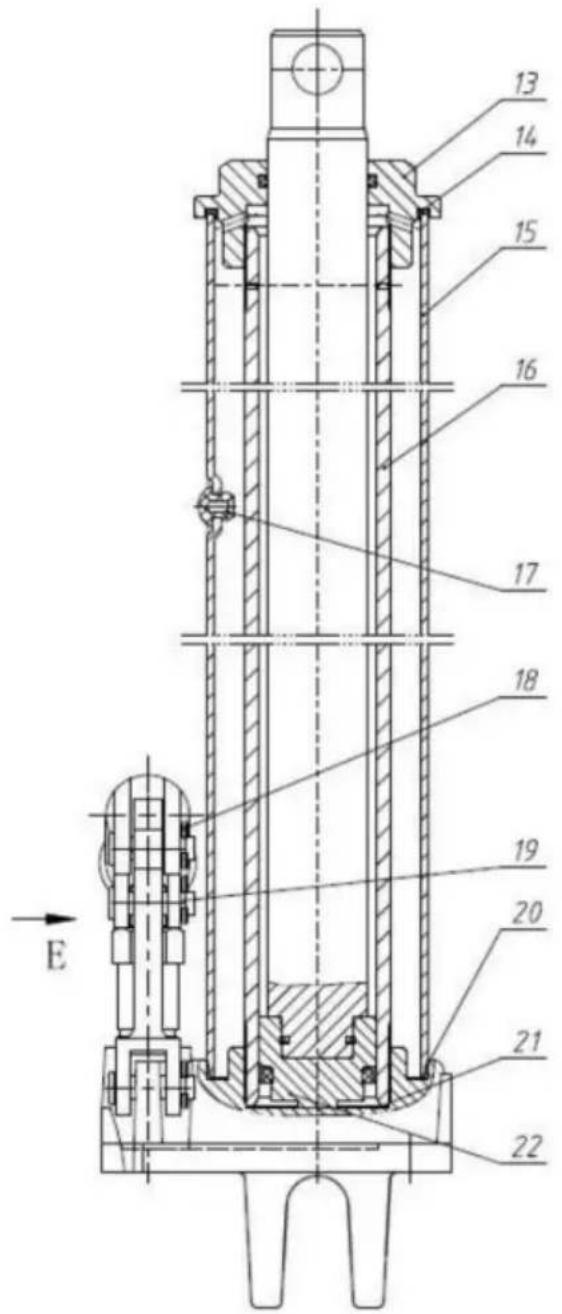

Strukturell sammansättning

PUNKT Inga.	BESKRIVNING ANTAL			PUNKT Inga.	BESKRIVNING	ANTAL
1	Ventilhus	1		12	4 mm stålkula	1
2	Konisk skruv	2		13	Topplock	1
3	packning	1		14	Topplocks tättingpackning	1
4	Pumpkropp	1		15	Oljelagringstank	1
5	Pumpkärnagrupp	1		16	Cylinderpipa	1
6	Vevstake	1		17	Oljeplugg	1
7	Jackhällare	1		18	Saxnål	3
8	Tryckavlastingventil	1		19	Platt axelnål	3
9 6mm stålkula		3		20	Trapetsformad tättningringa	1
10	Avlastningsventil	1		21	Cylindertätningspackning 1
11	Tryckavlastingventil	1		22	Kolvstångsgrupp	1

Parametertabell

Modell	Lyftkapacitet (TON)	Lyftresor (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

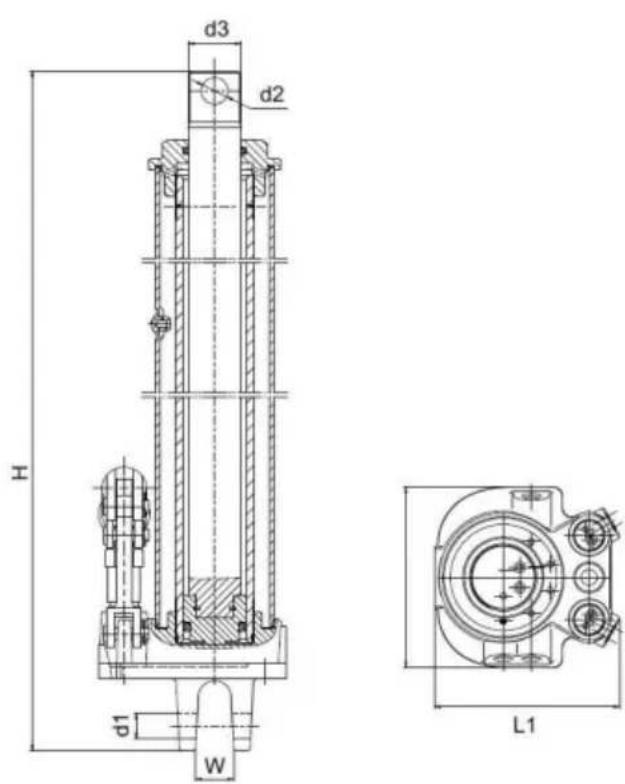

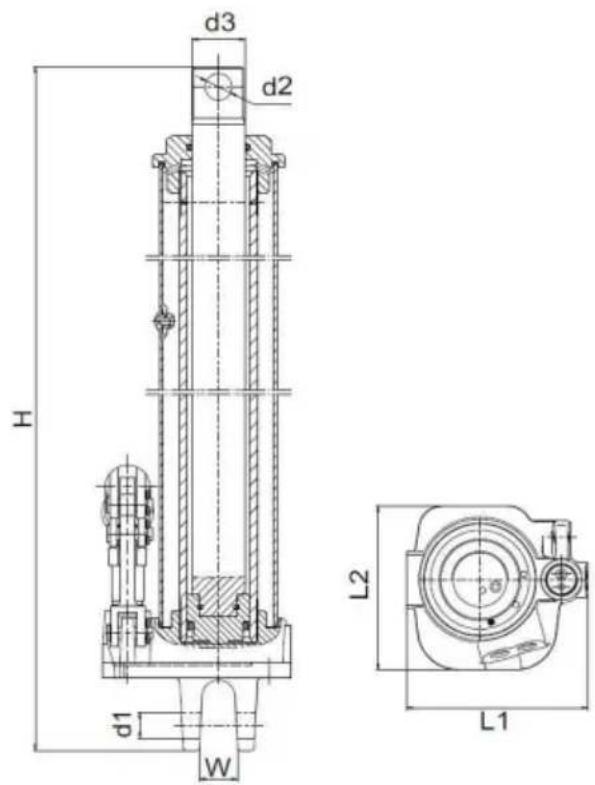

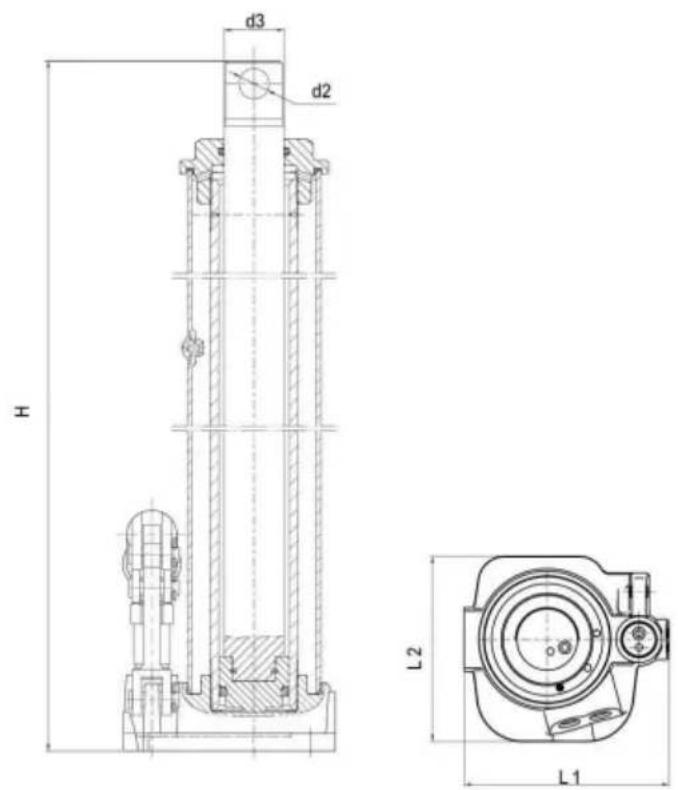

Mått Modell: QJD-CB040B-00

Modeller: QJD-CB080B-00

Modeller: QJD-CB030A-00/QJD-CB080A-00

modell	HL1(mm)	D1(mm)	D2	D3(mm)(mm)	I(mm)	L2(mm)
QJD-CB040B-00	612	/	y16,5	y28	/	117
QJD-CB030A-00	655	16,5	y16,5	660	22	115
QJD-CB080A-00	y16,5	y16,5	y30	660	22	117
QJD-CB080B-00	y16,5	y30			22	115

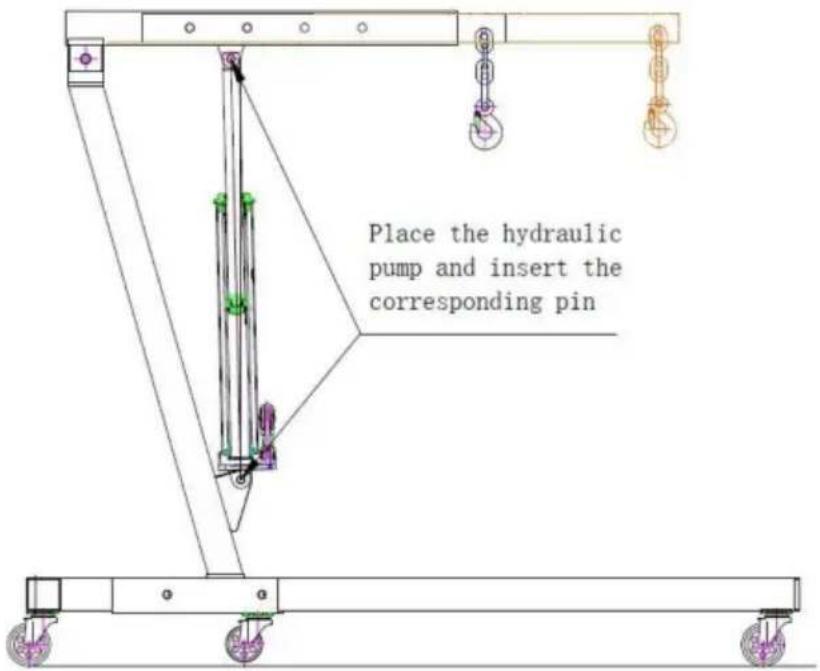

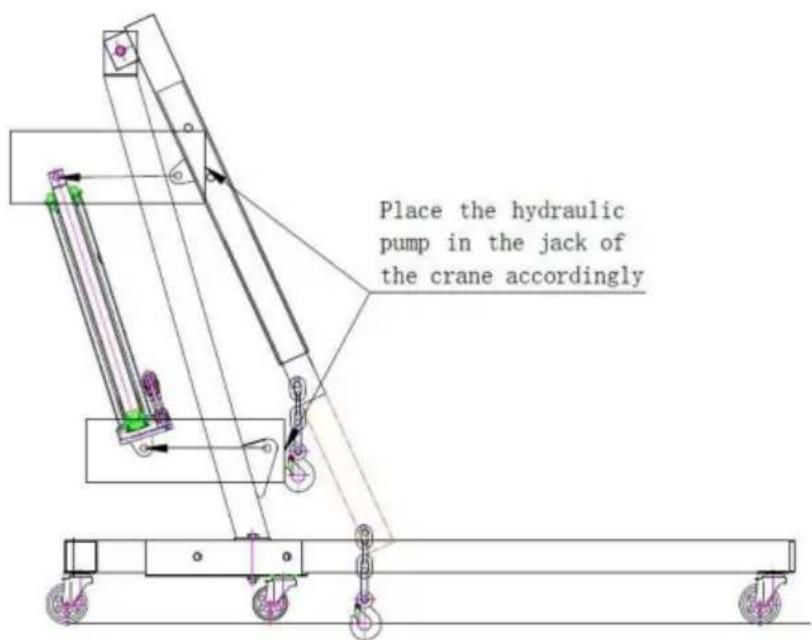

Installationsinstruktioner för kolvpump

FELSÖKNING

Symptom	Möjliga orsaker	Korrigerande Åtgård
Jackkommeninte att ladda	Avlastningsventilen ar inte tätt stängd überbelastningställständLufttillförseln ar tillräcklig	Se till att utlönsningsventilen ar ordentlich stängd Åtgärda überbelastningställständSäkerställ tillräcklig lufttillförsel
Jackblöder av after lyft	Frigöringsventilen ar inte ordentlich stängdÖverbelastningställständHydraulenhetens Funktionsfel	Se till att utlönsningsventilen ar ordentlich stängd Åtgärda überbelastningställständKontakta säljaren
Domkratten sänks inte after lossning	Reservoiren overfylldLänkar bindande	Töm vãtska till rätt nivåRengör och smörj rörliga delar
Dålig lyftprestanda	Vãtskenivân lågLuft instängd i systemet	Se till att vãtskenivân ar korrektMed kolven helt indragen, ta bort oljepåfyllningspluggen für att lata tryckluft komma ut, sätt tillbaka oljepåfyllningspluggen
Lyfter inte till full fällängning	Vãtskenivân låg	Se till att vãtskenivân ar korrekt
