Producttype	Hydraulische vijzel (fleskrik)
Merk	Vevor
Model	QJD-CB030A-00
Hefcapaciteit	3 ton (3000 kg)
Hefslag	505 mm
Totale hoogte (ingetrokken)	655 mm
Zuigerdiameter	16,5 mm
Totale lengte	660 mm
Aandrijving	Handmatig (zuigerpomp)
Hoofdfuncties	Heffen en laten zakken van zware lasten, gebruik met kraan
Materiaal	Staal
Veiligheid	Ontlastklep, overbelastingsbeveiliging, noodzaak van steunen
Periodiek onderhoud	Jaarlijkse olieverversing, smering van draaipunten, controle van oliepeil
Aanbevolen olietype	Hydraulische olie 32# slijtvast of gelijkwaardig
Reserveonderdelen	22 onderdelen vermeld (afdichtingen, kogels, kleppen, enz.)
Garantie	Elektronisch garantiecertificaat op vevor.com/support

Veelgestelde vragen - QJD-CB030A-00 Vevor

Wat is de maximale capaciteit van de Vevor QJD-CB030A-00 vijzel?

De maximale hefcapaciteit is 3 ton (3000 kg). Overschrijd deze belasting nooit, omdat dit het apparaat kan beschadigen en letsel kan veroorzaken.

Hoe hydraulische olie aan de vijzel toevoegen?

Zorg ervoor dat het zadel volledig is neergelaten en de pompzuiger is ingedrukt. Zet de vijzel rechtop, verwijder de vuldop en voeg olie toe tot de onderrand van de opening. Gebruik hydraulische olie 32# of gelijkwaardig.

Wat te doen als de vijzel de last niet optilt?

Controleer of de ontlastklep goed gesloten is (met de klok mee gedraaid). Zorg ervoor dat u niet overbelast. Als het probleem aanhoudt, kan er lucht in het systeem zitten: met de vijzel ingetrokken, verwijder de vuldop om lucht te laten ontsnappen.

Hoe de last veilig laten zakken?

Verwijder de drukkruk. Gebruik het gespleten uiteinde van de handgreep om de ontlastklep langzaam tegen de klok in te draaien. Draai niet te snel los om een plotselinge val te voorkomen. Zorg dat er niemand onder de last staat.

Wat is de aanbevolen frequentie voor olieverversing?

Het wordt aanbevolen om de olie minstens één keer per jaar volledig te vervangen voor optimale prestaties. Tap af door de vijzel op zijn kant te leggen en voer de gebruikte olie af volgens de plaatselijke voorschriften.

Kan de vijzel alleen worden gebruikt om een last te ondersteunen?

Nee, de vijzel is alleen een hefapparaat. Nadat u de last hebt opgetild, moet u deze onmiddellijk overbrengen op geschikte steunen (kriksteunen) voordat u eronder gaat werken.

Hoe de Vevor vijzel smeren?

Breng een lichte laag smeerolie aan op de draaipunten, assen en scharnieren om roest te voorkomen en vrije beweging te garanderen. Reinig de zuiger en cilinder met een olieachtige doek, zonder schuurpapier te gebruiken.

Wat te doen als de vijzel na het heffen vanzelf zakt?

Dit kan komen door een niet goed gesloten ontlastklep, overbelasting of een hydraulische storing. Zorg ervoor dat de klep goed is aangedraaid. Als het probleem aanhoudt, neem dan contact op met de klantenservice via vevor.com/support.

Is de vijzel geschikt voor een corrosieve omgeving?

Nee, deze vijzel is niet ontworpen om te werken in lucht die corrosieve zuren of basen bevat. Dit kan de hydraulische componenten beschadigen.

Waar is de lijst met reserveonderdelen te vinden?

De gebruikershandleiding bevat een tabel met 22 artikelen genummerd (klephuis, kogels, afdichtingen, enz.). Neem contact op met de technische ondersteuning van Vevor om onderdelen te bestellen.

GEBRUIKSAANWIJZING QJD-CB030A-00 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, zijn slechts een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

LANGE RAM-KRUK

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product zijn.

Opwarming:

Om uw veiligheid te waarborgen en letsel te voorkomen, leest u deze informatie zorgvuldig door, inclusief de volgende waarschuwingen en gebruiksaanwijzingen:

Dit is slechts een hefwerktuig, dat is ontworpen om te worden gebruikt met kranen om zwaardere lasten te tillen. Gebruik dit product niet voor andere doeleinden dan waarvoor het bedoeld was.

Dit is alleen een hefwerktuig, dat is ontworpen voor gebruik met kranen om zwaardere lasten te tillen. Overbelasting kan schade aan het apparaat of een storing veroorzaken. Gebruik dit product niet voor andere doeleinden dan waarvoor het bedoeld is.

De last moet onmiddellijk door andere geschikte hulpmiddelen worden ondersteund. Werk nooit aan, onder of rondom de last totdat deze goed is ondersteund door kriksteunen met de juiste classificatie.

Laat de lading niet plotseling vallen. Als gevolg hiervan kan een schok op het apparaat leiden tot schade. De unit moet volledig worden ingetrokken voordat olie wordt toegevoegd. Vul tot de onderste rand van het vulgat. Gebruik alleen hydraulische vloeistof van hoge kwaliteit. Gebruik geen remvloeistof of enig ander type ongeschikte vloeistoffen die schade aan de eenheid kunnen veroorzaken.

Alle bevestigingsmaterialen moeten goed vastzitten voordat u het product gebruikt. Lees, bestudeer, begrijp en volg alle instructies voordat u het product gebruikt of onderhoudt.

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat de labels en handleidingen beschikbaar zijn. Het niet in acht nemen door de fabrikant van deze en alle andere waarschuwingen met betrekking tot dit product kan leiden tot plotseling verlies van de opgeheven lading, resulterend in overlijden, persoonlijk letsel of materiële schade.

Voorzichtigheid:

Gebruik de handgreep die bij dit product is geleverd of een geautoriseerde vervangende handgreep om een goede werking van de ontlastklep te garanderen.

GEBRUIKSAANWIJZING:

Om te verhogen:

1. Draai het ontluchtingsventiel open met behulp van de sleuf aan het uiteinde van de handgreep. Draai het met de klok mee vast.
2. Plaats de hendel in de pershendelhouder en druk omhoog en omlaag; de zuigerstang zal langzaam stijgen tot de hoogte die u nodig hebt. Breng hem dan onmiddellijk over, de lading overbrengen aan passende ondersteuningsvoorzieningen, zoals assteunen.

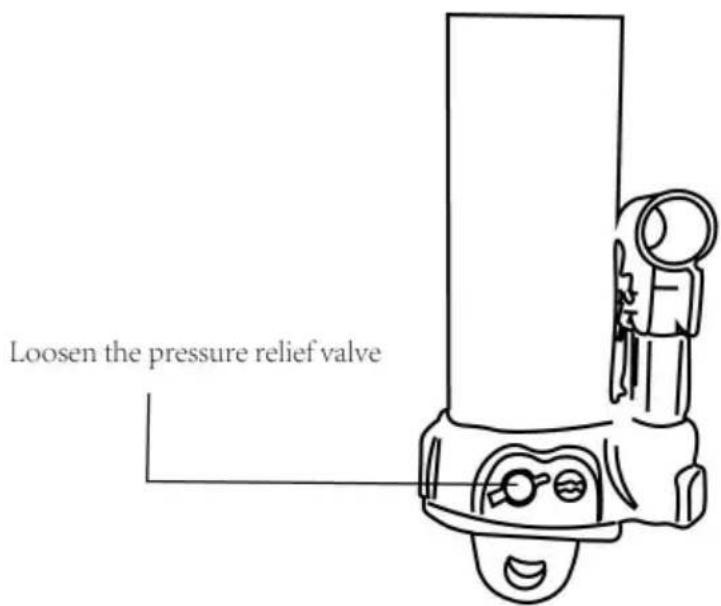

Om te verlagen:

Verwijder de pershendel. Gebruik de sleufopening aan het uiteinde van de hendel en draai de ontluchtingsklep lichtjes tegen de klok in om deze los te maken. Dan zal de zuigerstang langzaam maar beneden bewegen. Wanneer geladen, mag de ontlastklep niet te snel worden gedraaid, anders leidt een te snelle verlaging tot gevaar.

Opwarming:

Zorg ervoor dat alle gereedschappen en personeel uit de buurt zijn voordat u de last laat zakken. Gevaarlijke dynamische schokbelastingen worden gecreëerd door het snel openen en sluiten van de ontlastklep als de last wordt verlaagd. De resulterende overbelasting kan een storing in het hydraulisch systeem veroorzaken, wat ernstig persoonlijk letsel kan veroorzaken en/of schade aan eigendommen.

VEILIGHEIDSWAARDE

Het hefgewicht mag de toegestane belasting van deze krik niet overschrijden. Zonder een steunrek mag er niet onder de opgetilde zware last worden gewerkt nadat het is opgetild.

ROUTINEMATIG ONDERHOUD

De juiste hoeveelheid olie moet worden gehandhaafd, anders wordt de gespecificeerde hefhoogte niet bereikt.

Om schade te voorkomen, moet de krik zo worden beschermd dat hij geen schokken krijgt als hij in de auto staat.

Operatie.

De krik mag niet op zijn kant of ondersteboven staan.

Dit product is niet geschikt voor de werkomgeving vol of zuur alkalische corrosieve lucht.

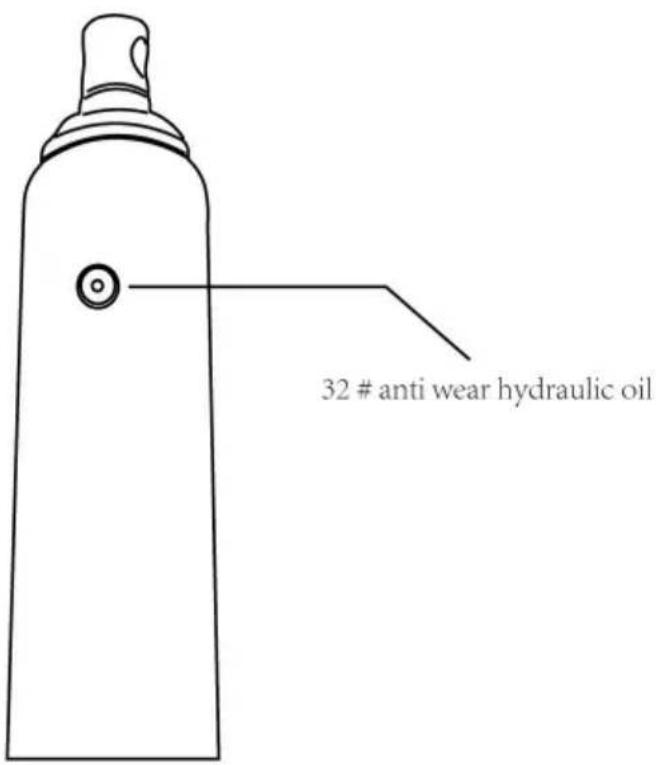

Olie toevoegen

1. Zet de krik in de juiste positie, met het zadel volledig maar beneden en de pompzuiger volledig ingedrukt. Rechtop, waterpas. Verwijder de olievulplug.
2. Vul de olie bij tot deze gelijk staat met het vulpluggat en plaats de olievulplug terug.

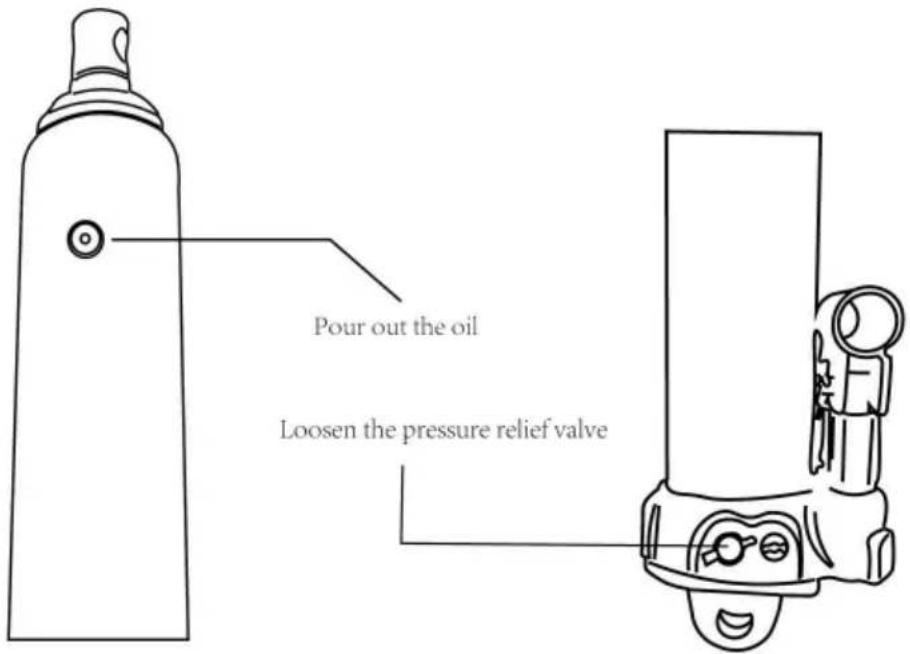

Olie verversen

Voor de beste prestaties en de langste levensduur vervangt u de complete vloeistoftoevoer ten minste een keer per jaar.

1. Verwijder de pomp met het zadel volledig maar beneden en de pompzuiger volledig ingedrukt. Verwijder de olievuldop.
2. Leg de krik op zijn kant en laat de vloeistof in een geschikte bak lopen.

Let op: Voer hydraulische vloeistof af volgens de plaatselijke voorschriften.

1. Vul met goede kwaliteit krikolie. Plaats de olievulplug terug. Wij raden 32# aan anti-slijtage hydraulische olie of equivalent.

Smering

1. Een laagje lichte smeerolie op de draaipunten, assen en scharnieren helpt om roest te voorkomen en ervoor te zorgen dat wielen, zwenkwielen en pompassemblages vrij bewegen.
2. Controleer de pompzuiger en de ram regelmatig op tekenen van roest of corrosie. Reinig indien nodig en veeg af met een olieachtige doek.

Let op: Gebruik nooit schuurpapier of ander schuurmateriaal op deze oppervlakken.

1. Wanneer de krik niet in gebruik is, berg hem dan op met de pompzuiger en de cilinder volledig ingetrokken.

3	pakking	1		14	Afdichting bovendeksel pakking	1
4	Pomplichaam	1		15	Olie opslagtank	1
5	Pomp Kern groep	1		16	Cylinderloop	1
6	Drijfstang	1		17	Olieplug	1
7	Krikhouder	1		18	Splitpen	3
8	Drukontlasting ventiel	1		19	Platte schoulderspeld	3
9 6mm stalen kogel		3		20	Trapeziumvormige aflichting ring	1
10	Overdrukventiel	1		21	Cylinder aflichtingspakking	1
11	Drukontlasting ventiel	1		22	Zuigerstandgroep	1

Parametertabel

Model	Hefvermogen (TON)	Liftend reizen (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

Afmetingen

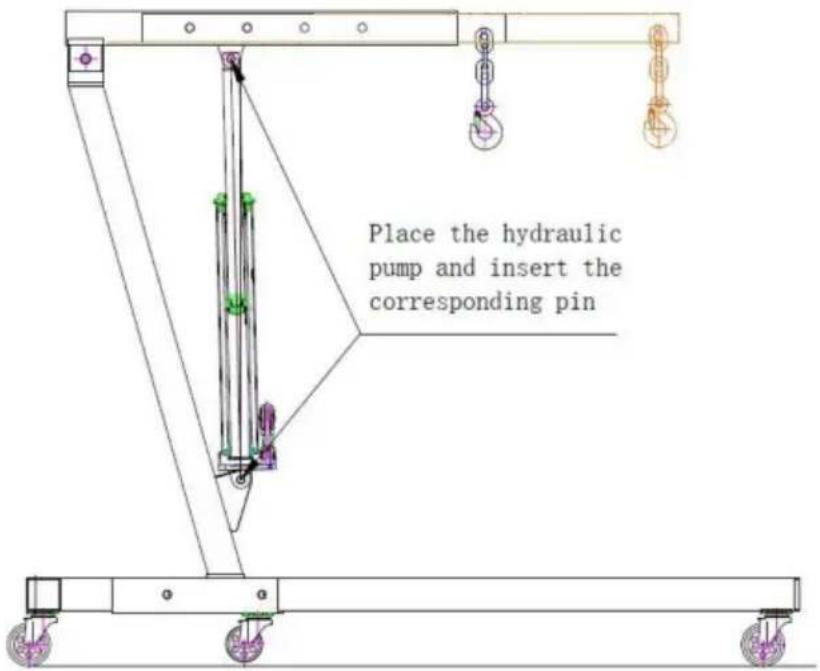

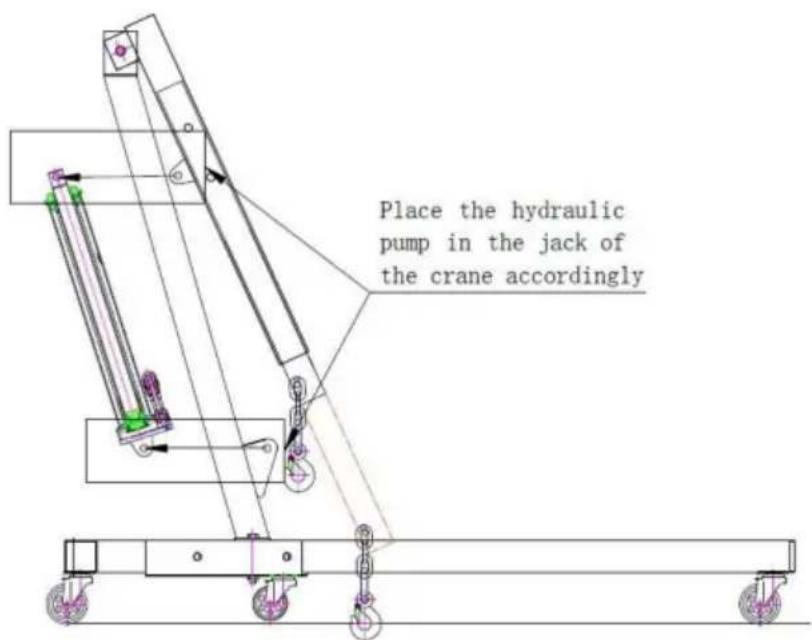

Installatie-instructies voor plunjerpomp

PROBLEEM OPLOSSEN

Symptom	Mogelijk oorzaken	Corrigerende maatregelen
Jack wil nicht laden	Ontluchtingsventiel Niet goed gesloten overbelastingstoestandLuchttoevoer in voldoende	Zorg ervoor dat de ontluchtingsklep goed gesloten Overbelastingstoestand verhelpenZorg voor voldoende luchttoevoer
Jack bloedt weg na lift	Ontluchtingsventiel Niet goed gesloten OverbelastingsconditieStoring in hydraulische eenheid	Zorg ervoor dat de ontluchtingsklep goed gesloten Overbelastingstoestand verhelpenNeem contact op met verkoper
Krik.gaat Niet omlaag na het losers	Reservoir overvolVerbindungen die binden	Laat de vloeistof weglopen tot het juiste niveauBewegende delen schoonmaken en smeren
Slechteiftprestatives	Vloeistofniveau laagLucht ingesloten in systeem	Zorg voor een juist vloeistofniveauVerwijder de olievulplug met de ram volledig ingetrokken, zodate de perslucht kan ontsnappen. Plaats de olievulplug terug.
Zal nicht volledig worden gelift	Vloeistofniveau laag	Zorg voor een juist vloeistofniveau
