QJD-CB030A-00 - Jack Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Podnośnik hydrauliczny butelkowy
Marka	Vevor
Model	QJD-CB030A-00
Udźwig	3 tony (3000 kg)
Skok podnoszenia	505 mm
Wysokość całkowita (złożony)	655 mm
Średnica tłoka	16,5 mm
Długość całkowita	660 mm
Zasilanie	Ręczna (pompa tłokowa)
Główne funkcje	Podnoszenie i opuszczanie ciężkich ładunków, użycie z dźwigiem
Materiał	Stal
Bezpieczeństwo	Zawór przelewowy, ochrona przed przeciążeniem, konieczność stosowania podpór
Okresowa konserwacja	Coroczna wymiana oleju, smarowanie punktów obrotowych, sprawdzanie poziomu oleju
Zalecany typ oleju	Olej hydrauliczny 32# przeciwzużyciowy lub odpowiednik
Części zamienne	22 części wymienione (uszczelki, kulki, zawory itp.)
Gwarancja	Elektroniczny certyfikat gwarancyjny na vevor.com/support

Często zadawane pytania - QJD-CB030A-00 Vevor

Jaka jest maksymalna nośność podnośnika Vevor QJD-CB030A-00?

Maksymalny udźwig wynosi 3 tony (3000 kg). Nigdy nie przekraczać tego obciążenia, aby uniknąć uszkodzenia urządzenia i obrażeń.

Jak dodać olej hydrauliczny do podnośnika?

Upewnij się, że siodełko jest całkowicie opuszczone, a tłok pompy wciśnięty. Ustaw podnośnik pionowo, wyjmij korek wlewu i dodaj olej do dolnej krawędzi otworu. Użyj oleju hydraulicznego 32# lub odpowiednika.

Co zrobić, jeśli podnośnik nie podnosi ładunku?

Sprawdź, czy zawór przelewowy jest dobrze zamknięty (przekręcony zgodnie z ruchem wskazówek zegara). Upewnij się, że nie ma przeciążenia. Jeśli problem nie ustąpi, może być powietrze w układzie: przy cofniętym siłowniku wyjmij korek wlewu, aby wypuścić powietrze.

Jak bezpiecznie opuścić ładunek?

Wyjmij uchwyt ciśnienia. Za pomocą rozciętego końca uchwytu powoli przekręć zawór przelewowy w kierunku przeciwnym do ruchu wskazówek zegara. Nie odkręcaj go zbyt szybko, aby uniknąć gwałtownego opadania. Upewnij się, że nikt nie znajduje się pod ładunkiem.

Jaka jest zalecana częstotliwość wymiany oleju?

Zaleca się całkowitą wymianę oleju przynajmniej raz w roku dla optymalnej wydajności. Opróżnij, kładąc podnośnik na boku, i usuń zużyty olej zgodnie z lokalnymi przepisami.

Czy podnośnik może być używany samodzielnie do podtrzymywania ładunku?

Nie, podnośnik służy wyłącznie do podnoszenia. Po podniesieniu ładunku należy natychmiast przenieść go na odpowiednie podpory (podstawki) przed rozpoczęciem pracy pod nim.

Jak smarować podnośnik Vevor?

Nałóż cienką warstwę oleju smarującego na punkty obrotu, osie i zawiasy, aby zapobiec rdzy i zapewnić swobodny ruch. Wyczyść tłok i cylinder nasączoną olejem szmatką, nie używając papieru ściernego.

Co zrobić, jeśli podnośnik samoczynnie opada po podniesieniu?

Może to być spowodowane niedokręconym zaworem przelewowym, przeciążeniem lub usterką hydrauliczną. Upewnij się, że zawór jest dobrze dokręcony. Jeśli problem nie ustąpi, skontaktuj się z serwisem przez vevor.com/support.

Czy podnośnik nadaje się do środowiska korozyjnego?

Nie, ten podnośnik nie jest przeznaczony do pracy w powietrzu zawierającym kwasy lub żrące zasady. Może to uszkodzić elementy hydrauliczne.

Gdzie znaleźć listę części zamiennych?

Instrukcja obsługi zawiera tabelę z 22 pozycjami (korpus zaworu, kulki, uszczelki itp.). Aby zamówić części, skontaktuj się z pomocą techniczną Vevor.

INSTRUKCJA OBSŁUGI QJD-CB030A-00 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

Podnośnik Long RAM

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach. "Oszczędź połowę", "Połowa ceny" lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie, faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

Podnośnik Long RAM

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu może się różnić w zależności od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ostrzeżenia:

Aby zapewnić bezpieczeństwo i zapobiec obrażeniom, przeczytaj uważnie następujące ostrzeżenia i instrukcje obsługi:

To jest po prostu napięcie podnośnika, które jest przeznaczone do stosowania z dźwigami w celu podnoszenia cięższych przedmiotów. Nie używaj tego produktu w żadnym innym celu, do którego nie jest przeznaczony.

Jest to wyłącznie urządzenie podnoszące, przeznaczone do stosowania z dźwigami w celu podnoszenia ładunków. Nie przeciążaj, przeciążenie może spowodować uszkodzenie lub awarię urządzenia. Nie używaj tego produktu do celów innych niż te, do których został przeznaczony.

Obciążenie musi być natychmiast podparte innymi odpowiednimi elementami. Nigdy nie pracuj pod obciążeniem lub w jego pobliżu, dopóki nie zostanie ono prawidłowo podparte na odpowiednio przystosowanych podstawkach podnośnikowych.

Nie upuszczaj ładunku nagle. Wstrząs, który może spowodować uszkodzenie urządzenia, może spowodować uszkodzenie. Jednostka musi być całkowicie schowana przy dodawaniu oleju. Napełnij do dolnej krawędzi otworu wlewowego. Stosować wyłącznie wysokiej jakości płyn hydrauliczny. Nie używaj płynu hamulcowego ani jakiegokolwiek innego rodzaju niewłaściwego płynu, który może spowodować uszkodzenie jednostki.

Wszystkie elementy montażowe muszą być dokręcone przed użyciem. Przed użyciem należy przeczytać, przestudiować, zrozumieć i postępować zgodnie ze wszystkimi instrukcjami konserwacji.

Obowiązkiem właściciela jest przechowywanie etykiet i instrukcji w miejscu dostępnym. Nieprzestrzeganie przez producenta tych i wszystkich innych ostrzeżeń dotyczących tego produktu może spowodować nagłą utratę podniesionego ciężaru, powodując śmierć, obrażenia ciała lub uszkodzenia mienia.

Ostrożność:

Używaj uchwytu dostarczonego z tym produktem lub autoryzowanego zamiennika uchwytu, aby zapewnić prawidłowe działanie zaworu spustowego.

INSTRUKCJA OBSŁUGI:

+Aby podnieść:

1. Używając szczeliny na końcu uchwytu, przykręć zawór spustowy

zgodnie z ruchem wskazówek zegara, aby go dokręcić.

1. Umieść uchwyt w uchwycie dociskowym i naciśnij w górę i w dół;

Tłoczysko będzie się powoli podnosić do potrzebnej wysokości. Następnie natychmiast przenieś obciążenie na odpowiednio przystosowane urządzenia podporowe, np. podstawki podnośnikowe.

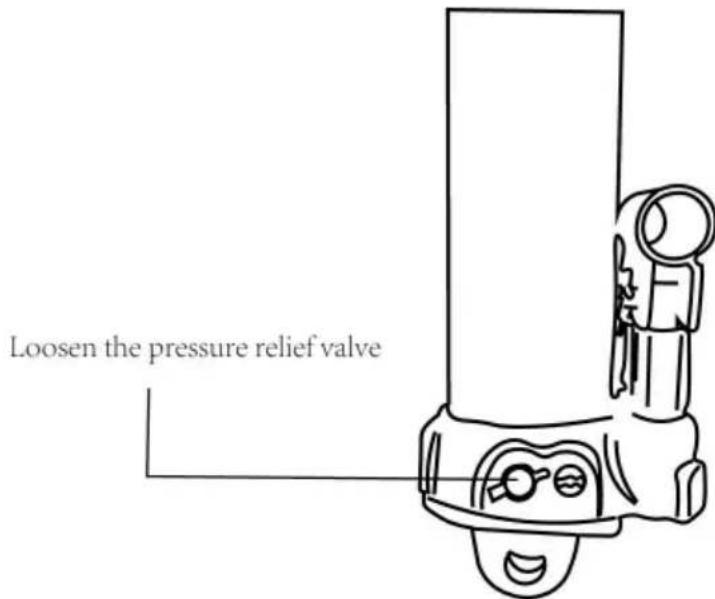

+Aby obniżyć:

Zdejmij uchwyt dociskowy. Używając szczelinowego otworu na końcu

uchwytu, przykręć zawór spustowy lekko przeciwnie do ruchu wskazówek zegara, aby go poluzować. I następnie tłoczysko będzie się powoli opuszczać w dół. Po załadowaniu zawór zwalniaj ostrożnie; nie należy obracać szybko, gdyż zbyt szybkie opuszczanie może spowodować

niebezpieczeństwo.

Ostrzeżenie:

Przed opuszczeniem ładunku upewnij się, że wszystkie narzędzia i personel są w bezpiecznym miejscu, ponieważ może być niebezpieczeństwo obciążenia udarowego dynamicznego powstającego w wyniku szybkiego otwierania i zamykania zaworu spustowego, ponieważ ładunek jest opuszczany, co może spowodować przeciążenie i awarię układu hydraulicznego, co może skutkować poważnymi obrażeniami ciała i/lub uszkodzenia mienia.

DLA BEZPIECZEŃSTWA

Podnoszony ciężar nie powinien przekraczać dopuszczalnego ciężaru podnośnika. Bez stojaka podporowego nie wolno wykonywać prac pod podnoszonym ciężarem. Ciało po podniesieniu.

KONSERWACJA RUTYNOWA

Należy zachować odpowiednią ilość oleju, w przeciwnym razie wymagana wysokość podnoszenia nie zostanie osiągnięta.

Aby uniknąć uszkodzenia, podnośnik należy chronić przed wstrząsami podczas pracy. Działanie.

Podnośnik nie może stać na jednym boku ani do góry nogami.

Produkt nie nadaje się do stosowania w środowisku pełnym lub kwaśnym. Alkaliczne, żrące środowisko.

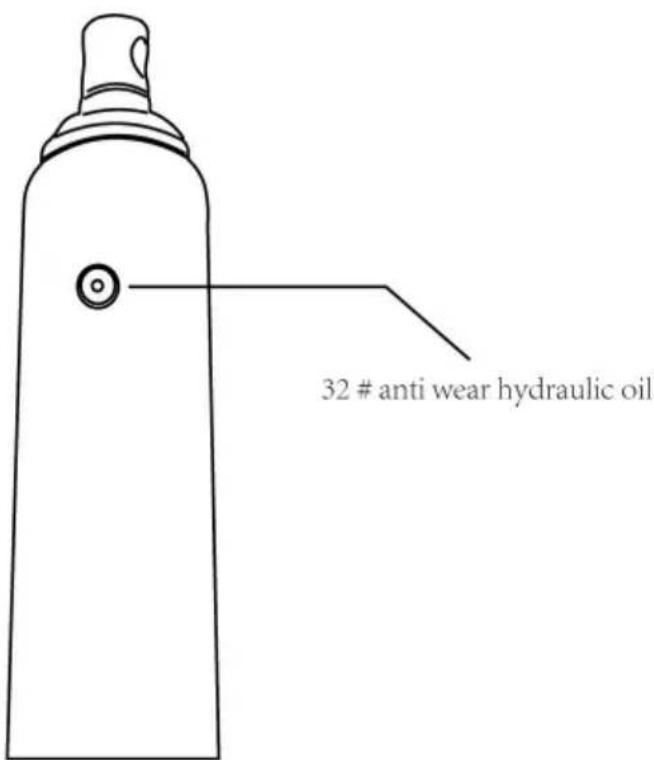

Dodawanie oleju

1. Przy całkowicie opuszczonym siodle i całkowicie wciśniętym tłoku pompy ustaw podnośnik w pozycji pionowej, poziomej. Wyjmij korek wlewu oleju.
2. Napełniaj, aż poziom oleju będzie równy otworowi wlewu oleju, załóż ponownie korek filtra oleju.

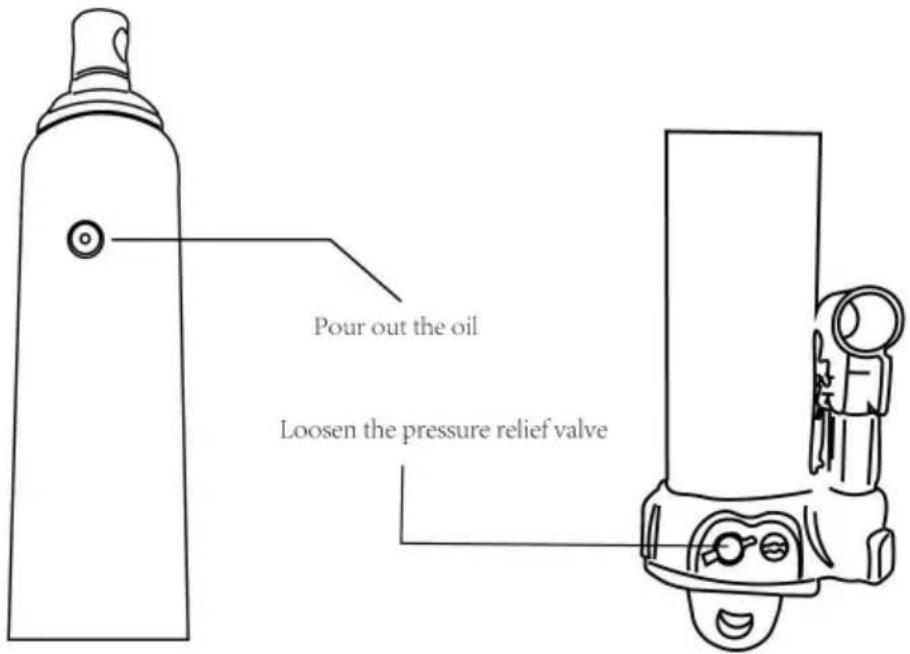

Wymiana oleju

Aby uzyskać najlepszą wydajność i najdłuższą żywotność, wymień cały układ zasilania płynem co najmniej raz w roku.

1. Przy całkowicie opuszczonym siodle i całkowicie wciśniętym tłoku pompy, wyjmij korek wlewu oleju.
2. Połóż podnośnik na boku i spuść płyn do odpowiedniego pojemnika. Uwaga: Płyn hydrauliczny należy utylizować zgodnie z lokalnymi przepisami.
3. Napełnij dobrą jakością olejem do podnośników. Zamontuj ponownie korek wlewu oleju. Zalecamy 32# olej hydrauliczny przeciwzużyciowy lub odpowiednik.

Smarowanie

1. Pokrycie punktów obrotowych, osi i zawiasów lekkim olejem smarującym pomoże zapobiec rdzewieniu i zapewnić, że koła, kółka jezdne i zespoły pomp poruszają się swobodnie.
2. Okresowo sprawdzaj tłok i tłok pompy pod kątem oznak rdzy lub korozji. W razie potrzeby wyczyść i przetrzyj szmatką nasączoną olejem.

Uwaga: Nigdy nie używaj papieru ściernego ani materiałów ściernych na tych powierzchniach.

1. Gdy podnośnik nie jest używany, przechowuj go z tłokiem pompy i siłownikiem całkowicie schowanymi.

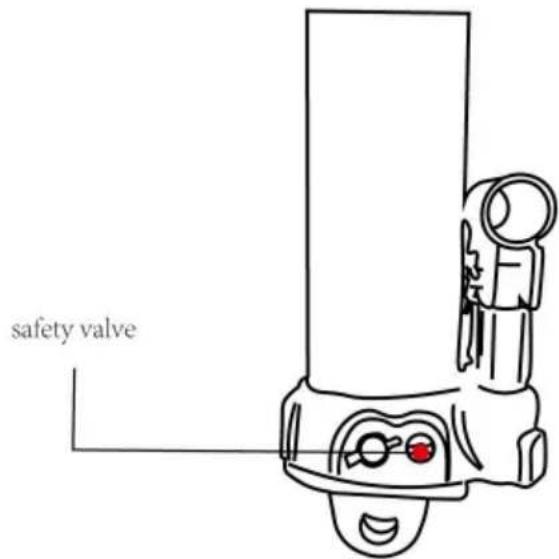

Ostrzeżenie: Nie należy regulować tego zaworu.

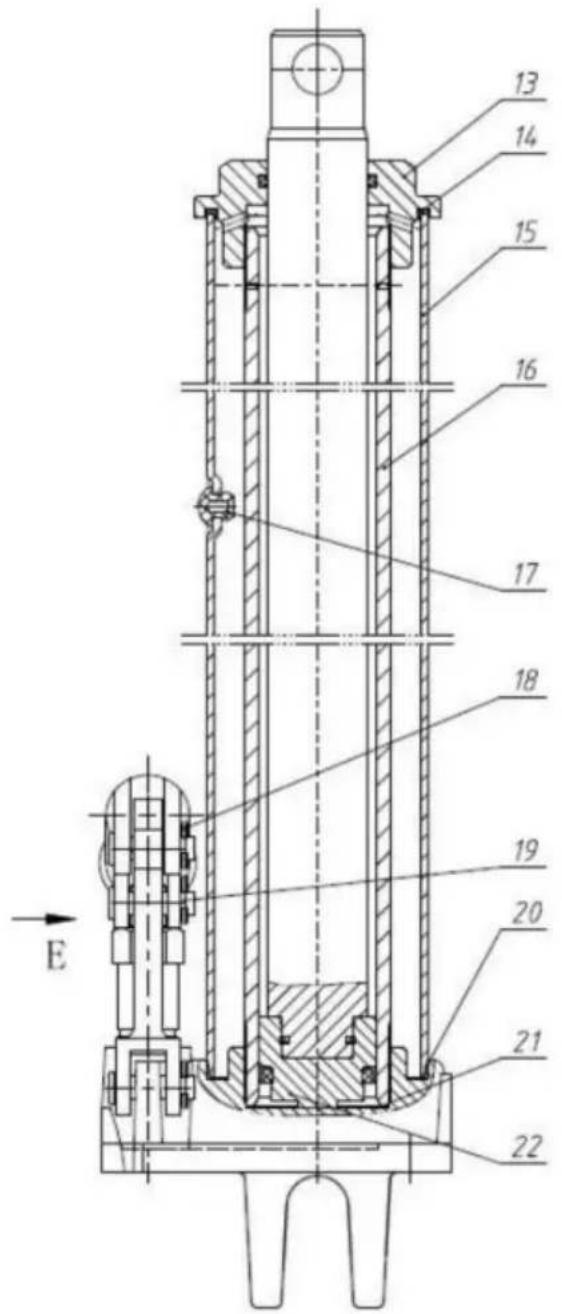

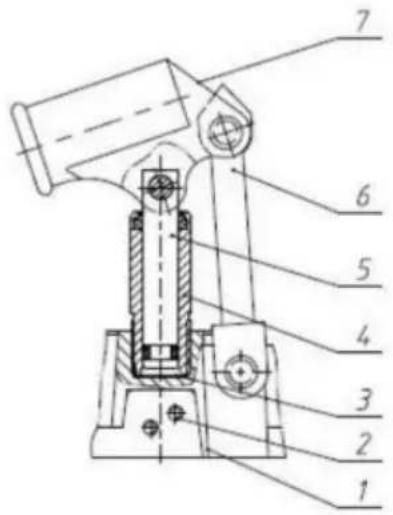

Sekcja strukturalna

PRZEDMIOT NIE.	OPIS ILOŚC			PRZEDMIOT NIE.	OPIS	ILOŚC
1	Korpus zaworu	1		12	Kulka stalowa 4mm	1
2	Śruba stożkowa	2		13	Nakrzepta górna	1
3	uszczelka	1		14	Uszczelnienie górnajPokrywy uszczelka	1
4	Korpus pompy	1		15	Zbiornik na olej	1
5	Rdzeń pompy grupa	1		16	Lufa cylindra	1
6	Korbowód	1		17	Korek olejowy	1
7	Uchwyt podnośnika	1		18	Kołek Rozporowy	3
8	Ulgę w ciasnieniu zawór	1		19	Plaski sworzeń barkowy	3
9 kulek stalowych 6mm		3		20	Uszczelnienie trapezowe pierscien	1
10	Zawór bezpieczność	1		21	Uszczelka cylindra 1
11	Ulgę w ciasnieniu zawór	1		22	Grupa tłoczysk	1

Tabela parametrów

Model	Udzwig (TONA)	Podróże podnoszenia (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

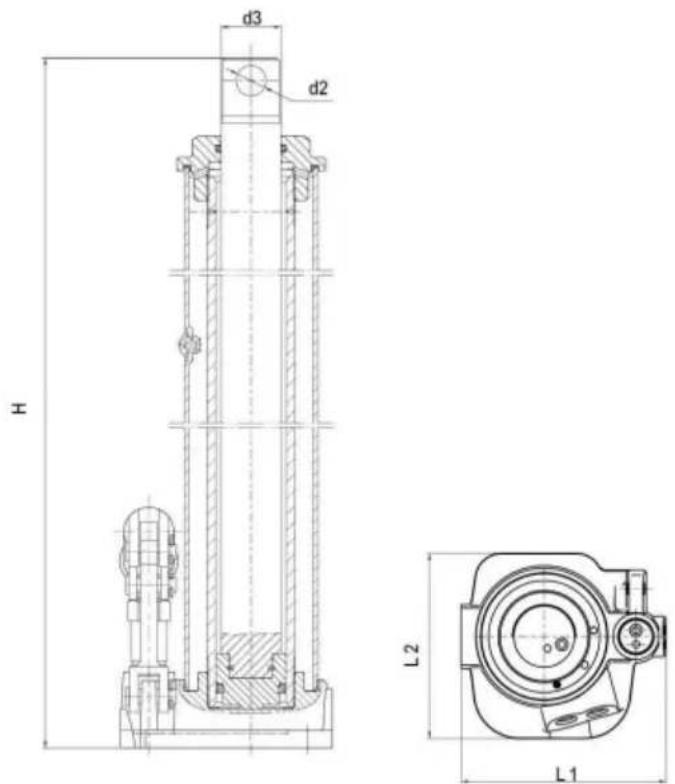

Wymiary Modelu: QJD-CB040B-00

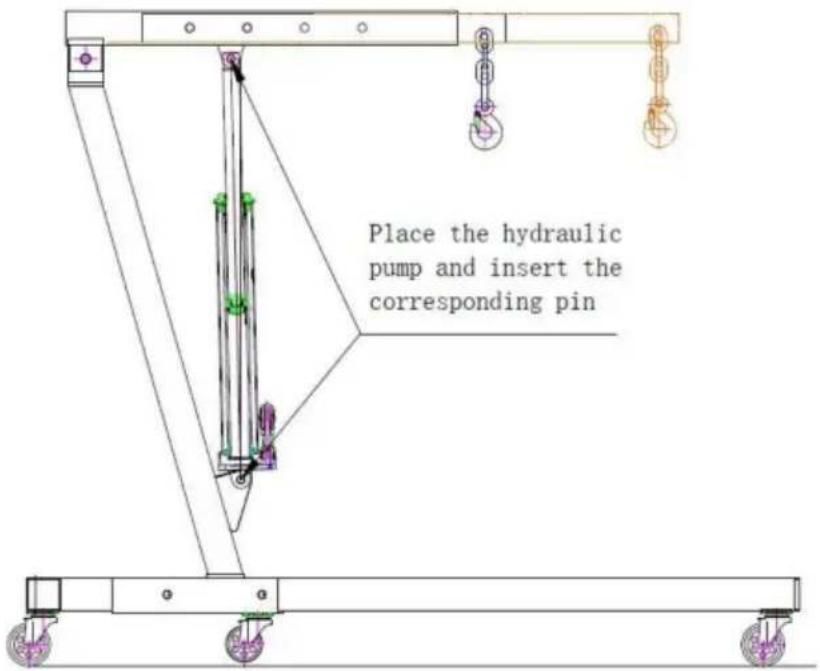

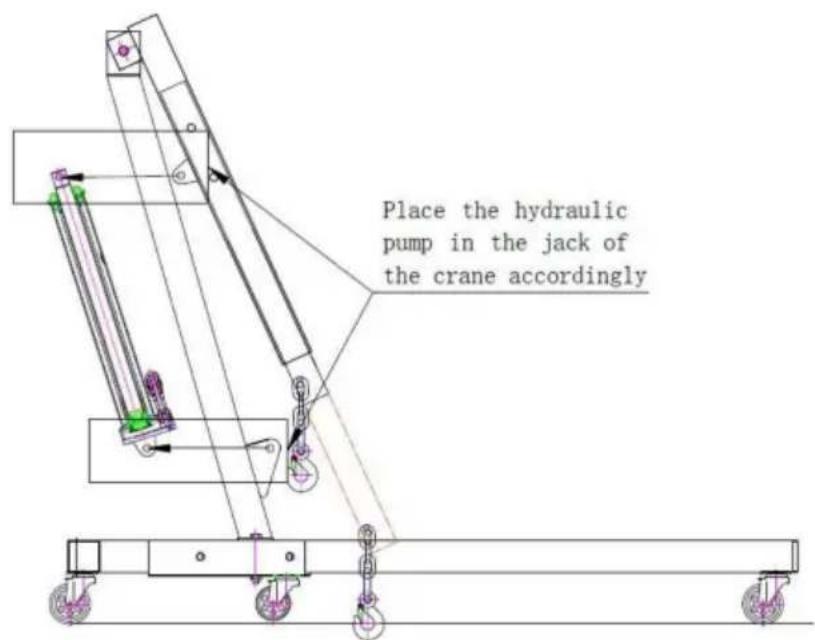

Instrukcje instalacji pompy tłokowej

ROZWIĄZYWANIE PROBLEMÓW

Objaw	Możliwe przyczyny	Działanie naprawcie
Jack nie sąupe sąę	Zawór upustowy nie jest szczelenie zamkniety, stan przyȩzenia Dopław powietrza jest odypowiezni	Upewnij są,ź zań upustowy jest szczelenie zamkniety Rozȩzania problemu przyȩzenia Zapewnij odpowiednia ilość powietrza
Jack krwawi po podniesieniu	Zawór spustowy nie jest szczelenie zamkniety Stan przyȩzenia Awaria ukuładu hydraulicznégo	Upewnij są,ź zań upustowy jest szczelenie zamkniety Rozȩzania problemu przyȩzenia Skontaktu są ze spreźadwuć
Podnosnik nie opuści są po Rozȩadowaniu	Zbiornik przyȩtniony Łęczenia wąȩść	Spuȩść pląn do odpowiedniego poziomu Wyczyść i nasmaruj ruchome sąsci
Ślaba wydajność podnoszenia	Niski poziom pląn Powietrze uwiegzone w ukuładzie	Zapewnij wąsciwy poziom pląn Przy calkowicie cofnietym tłoiku wyjmij krek wlewu oleju aby uzȩwić ujecie spreȩzonego powietrza, a nastepnie załąź ponownie krek wlewu oleju.
Nie podniesie są do pełné go wymiagnęcia	Niski poziom pląn	Zapewnij wąsciwy poziom pląn
