BEDIENUNGSANLEITUNG QJD-CB080A-00 Vevor
Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
LANGER RAM-WAGENHEBER
Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.
VEVOR®
TOUGH TOOLS, HALF PRICE
LANGER RAM-WAGENHEBER
Brauchen Sie Hilfe? Kontaktieren Sie uns!
Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.
⚠ Erwärmen:
Zu Ihrer Sicherheit und zur Vermeidung von Verletzungen lesen Sie bitte sehr sorgfältig zu den folgenden Warnhinweisen und Bedienungshinweisen:
ÿ Dies ist nur ein Hubantrieb, der für den Einsatz mit Kränen zum Heben von
schwerere Lasten. Verwenden Sie dieses Produkt nicht für andere Zwecke als diese für den es bestimmt war.
ÿ Dies ist ein Hebegerät, das für den Einsatz mit Kränen konzipiert ist, um
Heben Sie schwerere Lasten. Überlasten Siecht, Überlastung kann zu Schäden führen
oder Ausfall des Geräts. Verwenden Sie dieses Produkt nicht für andere Zwecke als das, wofür es bestimmt war.
ÿ Die Last muss sofort durch andere geeignete
bedeutet. Arbeiten Sie niemals an, unter oder um eine Last, bis diese richtig auf Wagenheber mit entsprechender Leistung gestützt.
ÿ Lassen Sie die Last nicht plötzlich fallen. Der daraus resultierende Stoß kann zu
Beschädigung. Das Gerät muss vollständig eingefahren sein, bevor Öl nachgefüllt wird. Füllen Sie bis zum unteren Rand der Einfüllöffnung. Verwenden Sie nur hochwertige Hydraulikflüssigkeit. Verwenden Sie keine Bremsflüssigkeit.
Flüssigkeit oder andere Arten von ungeeigneten Flüssigkeiten, die Schäden am Einheit.
ÿ Alle Montageteile müssen vor der Verwendung fest angezogen sein. ÿ
Lesen, studieren, verstehen und befolgen Sie alle Anweisungen vor der Verwendung oder Wartung.
ÿ Es liegt in der Verantwortung des Eigentümers, Etiketten und Handbücher verfügbar zu halten
durch den Hersteller bei Nichtbeachtung dieser und aller anderen Warnungen
im Zusammenhang mit diesem Produkt kann zu einem plötzlichen Verlust der angehobenen Last führen was zu tödlichen Personenschäden oder Sachschäden führen kann.
Vorsicht:
Verwenden Sie den für dieses Produkt mitgelieferten Griff oder einen autorisierten Ersatz Griff, um die ordnungsgemäße Funktion des Ablassventils sicherzustellen.
BEDIENUNGSANLEITUNG:
+Erhöhen:
-
Drehen Sie das Entlüftungsventil durch die Schlitzöffnung am Ende des Griffs im Uhrzeigersinn, um es festzuziehen.
-
Setzen Sie den Griff in den Pressgriffhalter und drücken Sie ihn nach oben und unten.
Die Kolbenstange steigt langsam auf die gewünschte Höhe. Dann sofort übertragen
Befestigen Sie die Last an entsprechend dimensionierten Stützvorrichtungen, wie z. B. Wagenhebern.

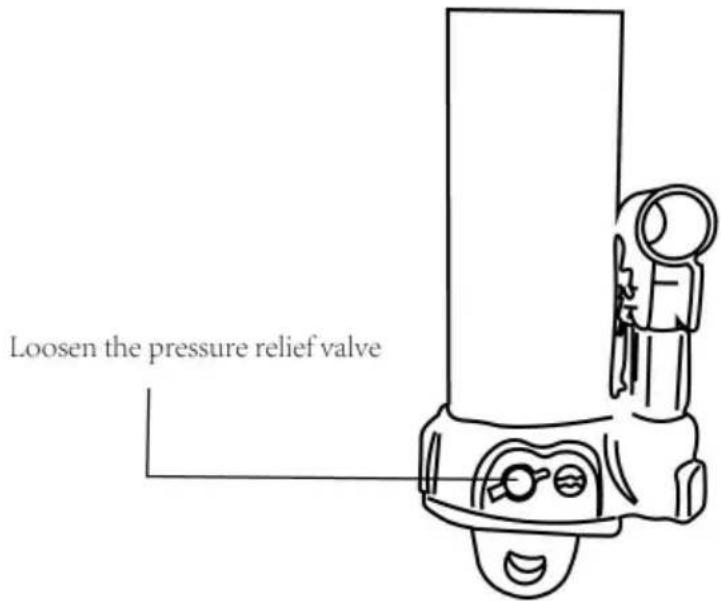

+Zum Senken:
Den Pressgriff abnehmen. Mit der Schlitzöffnung am Ende des
Griff drehen Sie das Entriegelungsventil leicht gegen den Uhrzeigersinn, um es zu lösen. Und dann bewegt sich die Kolbenstange langsam nach unten. Bei Belastung wird das Entlastungsventil sollte nicht schnell gedreht werden, sonst führt ein zu schnelles Absenken zu Gefahr.
Stellen Sie sicher, dass alle Werkzeuge und Personen frei sind, bevor Sie die Last absenken, gefährlich dynamische Stoßbelastungen entstehen durch schnelles Öffnen und Schließen der Ablassventil beim Absenken der Last kann die daraus resultierende Überlastung kann zu einem Ausfall des Hydrauliksystems führen, der schwere Verletzungen zur Folge haben kann und/oder Sachschäden.
AUS SICHERHEITSGRÜNDEN
Das Hubgewicht darf die angegebene Belastung dieses Wagenhebers nicht überschreiten.
Ohne Stützgestell ist das Arbeiten unter den angehobenen schweren Lasten nicht gestattet.
Körper, nachdem er angehoben wurde.
ROUTINEMÄSSIGE WARTUNG
Die richtige Ölmenge muss beibehalten werden, sonst wird die angegebene Hubhöhe
Höhe würde nicht erreicht.
Um Beschädigungen zu vermeiden, sollte der Wagenheber vor Stromschlägen geschützt werden, während er Betrieb.
Der Wagenheber darf nicht auf der Seite oder auf dem Kopf stehen.
Dieses Produkt ist nicht für den Einsatz in Umgebungen mit hohem Säure- oder Säuregehalt geeignet. alkalische, ätzende Luft.
Öl hinzufügen
-
Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, stellen Sie den Wagenheber in seine aufrechte, waagerechte Position. Öleinfüllschraube entfernen.
-
Füllen Sie nach, bis der Ölstand die Höhe der Einfüllschraube erreicht hat, und setzen Sie die Ölfilterschraube wieder ein.
Für optimale Leistung und längste Lebensdauer ersetzen Sie die gesamte Flüssigkeitszufuhr bei mindestens einmal pro Jahr.
-

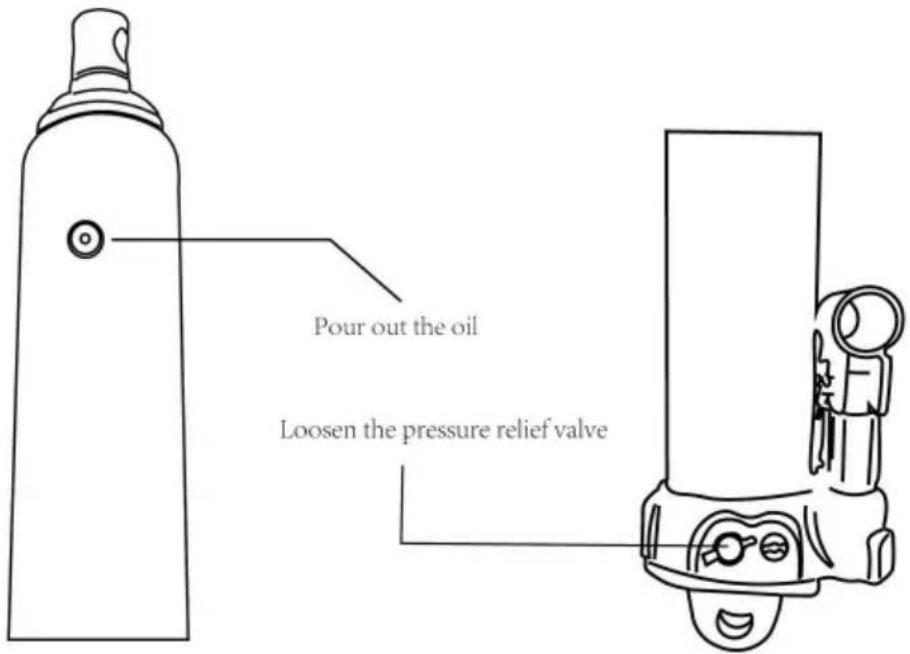

Wenn der Sattel vollständig abgesenkt und der Pumpenkolben vollständig eingedrückt ist, entfernen Sie den Öleinfüllschraube.
-
Legen Sie den Wagenheber auf die Seite und lassen Sie die Flüssigkeit in einen geeigneten Behälter ab.
Hinweis: Entsorgen Sie Hydraulikflüssigkeit gemäß den örtlichen Vorschriften.

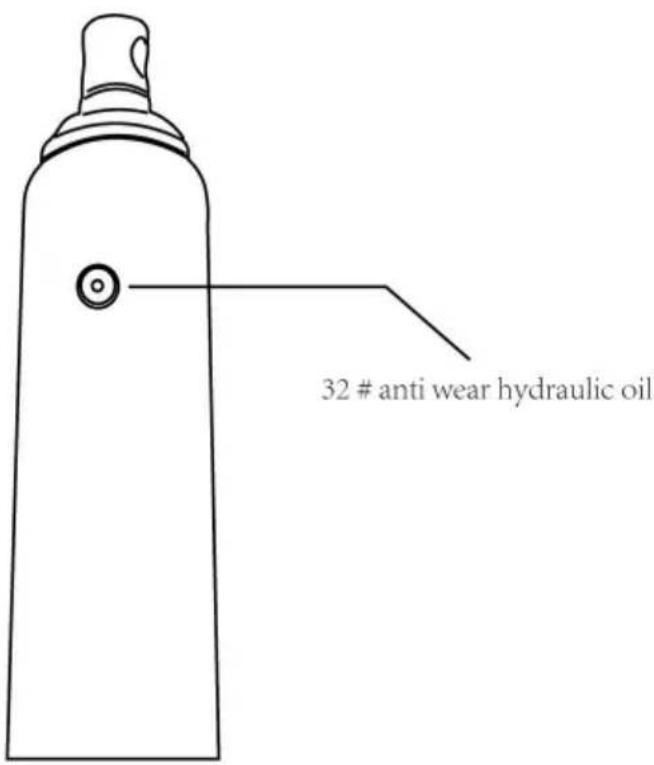

- Füllen Sie hochwertiges Wagenheberöl ein. Setzen Sie den Öleinfüllstopfen wieder ein. Wir empfehlen 32# Verschleißschutz-Hydrauliköl oder gleichwertiges.
-
Eine Schicht leichtes Schmieröl auf Drehpunkte, Achsen und Scharniere hilft um Rost vorzubeugen und sicherzustellen, dass Räder, Rollen und Pumpeneinheiten sich frei bewegen.
-
Überprüfen Sie regelmäßig den Pumpenkolben und den Stößel auf Anzeichen von Rost oder Korrosion. Bei Bedarf reinigen und mit einem ölhaltigen Tuch abwischen.
Achtung: Verwenden Sie auf diesen Oberflächen niemals Schleifpapier oder Schleifmaterial.
- Wenn der Wagenheber nicht verwendet wird, lagern Sie ihn mit vollständig eingefahrenem Pumpenkolben und Stößel.

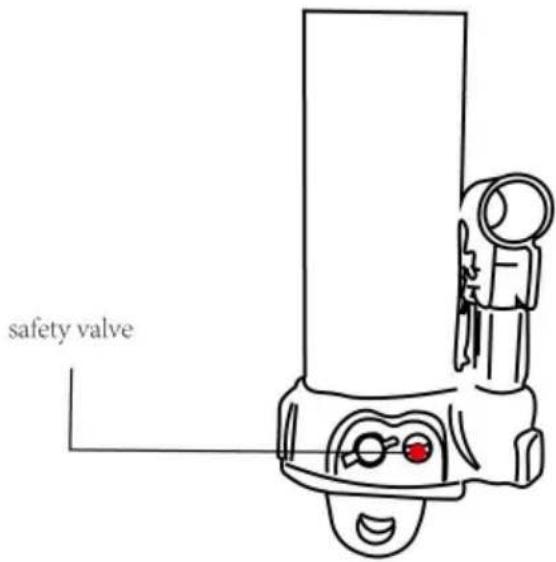

Erwärmung: Dieses Ventil darf nicht verstellt werden.

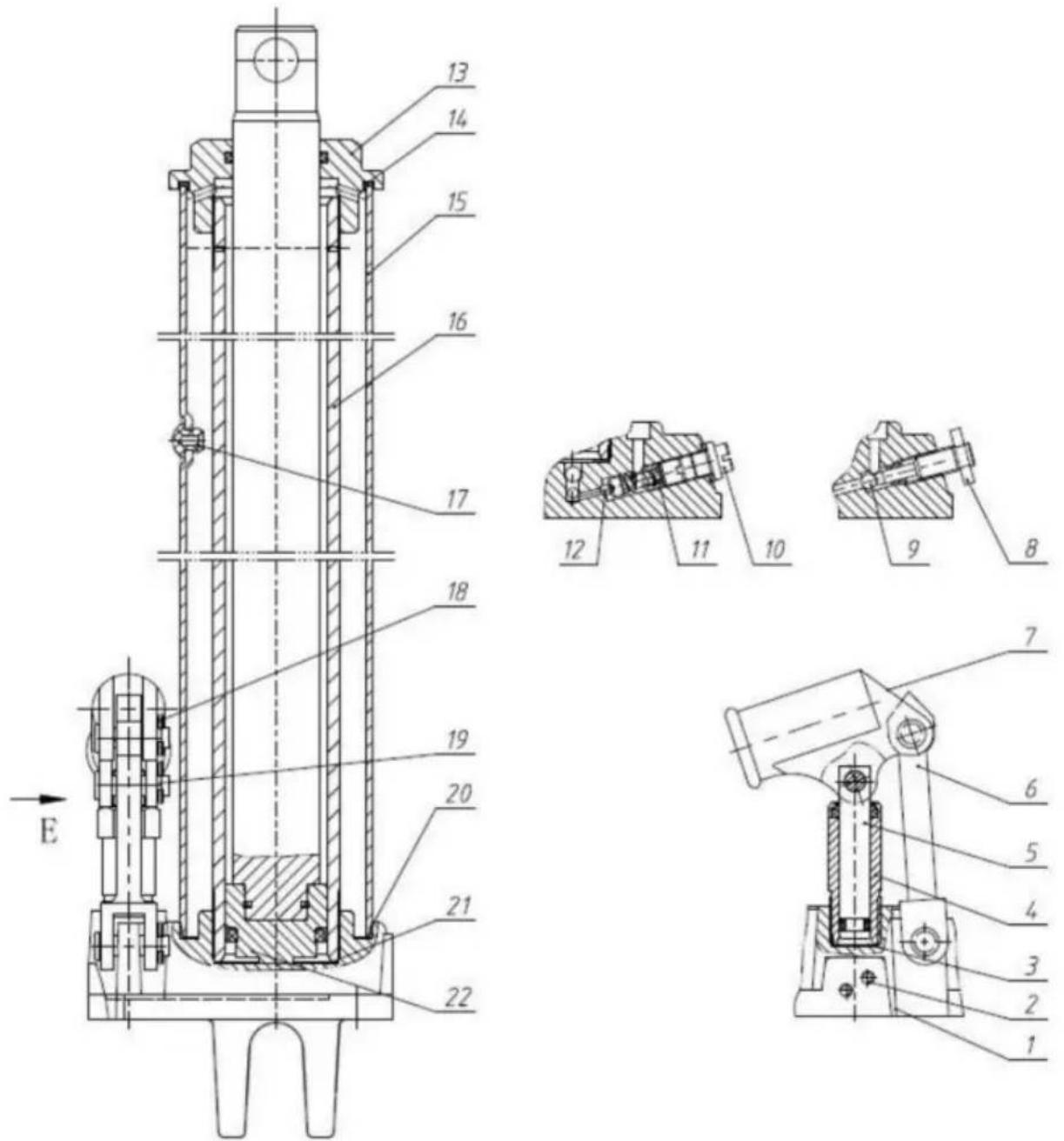

Strukturelle Zusammensetzung
| ARTIKEL NEIN. | BESCHREIBUNG MENGE | ARTIKEL NEIN. | BESCHREIBUNG | Menge | |
| 1 | Ventilkörper | 1 | 12 | 4mm Stahlkugel | 1 |
| 2 | Konische Schraube | 2 | 13 | Obere Kappe | 1 |
| 3 | Dichtung | 1 | 14 | Dichtung der oberen Abdeckung Dichtung | 1 | |
| 4 | Pumpenkörper | 1 | 15 | Öllagertank | 1 | |
| 5 | Pumpenkern Gruppe | 1 | 16 | Zylinderlauf | 1 | |
| 6 | Pleuelstange | 1 | 17 | Ölablassschraube | 1 | |
| 7 | Wagenheberhalter | 1 | 18 | Splintbolzen | 3 | |
| 8 | Druckentlastung Ventil | 1 | 19 | Flacher Schulterstift | 3 | |
| 9 6mm | Stahlkugel | 3 | 20 | Trapezförmige Abdichtung Ring | 1 | |
| 10 | Überdruckventil | 1 | 21 | Zylinderdichtung 1 | ||
| 11 | Druckentlastung Ventil | 1 | 22 | Kolbenstangengruppe | 1 |
Parametertabelle
| Modell | Tragfähigkeit (TONNE) | Hubweg (mm) |
| QJD-CB040B-00 | 4 | 500 |
| QJD-CB030A-00 | 3 | 505 |
| QJD-CB080A-00 | 8 | 500 |
| QJD-CB080B-00 | 8 | 500 |

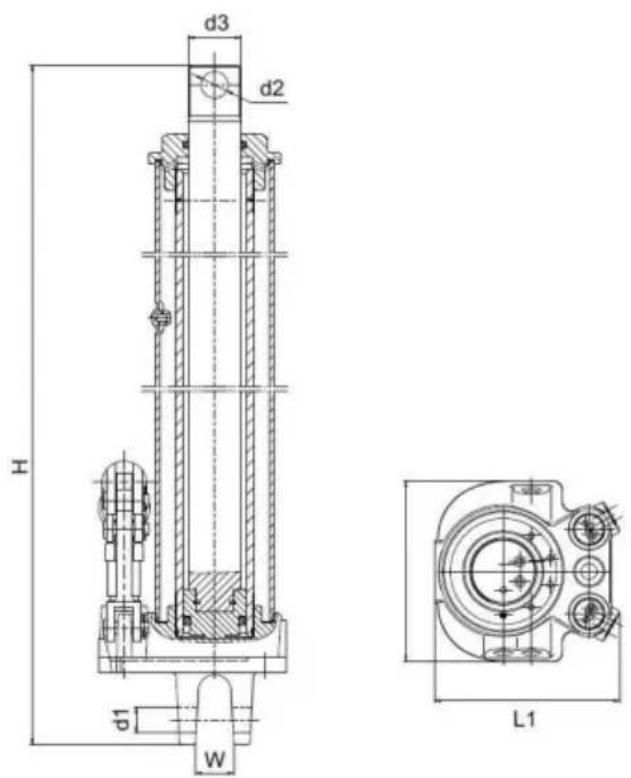

Maße


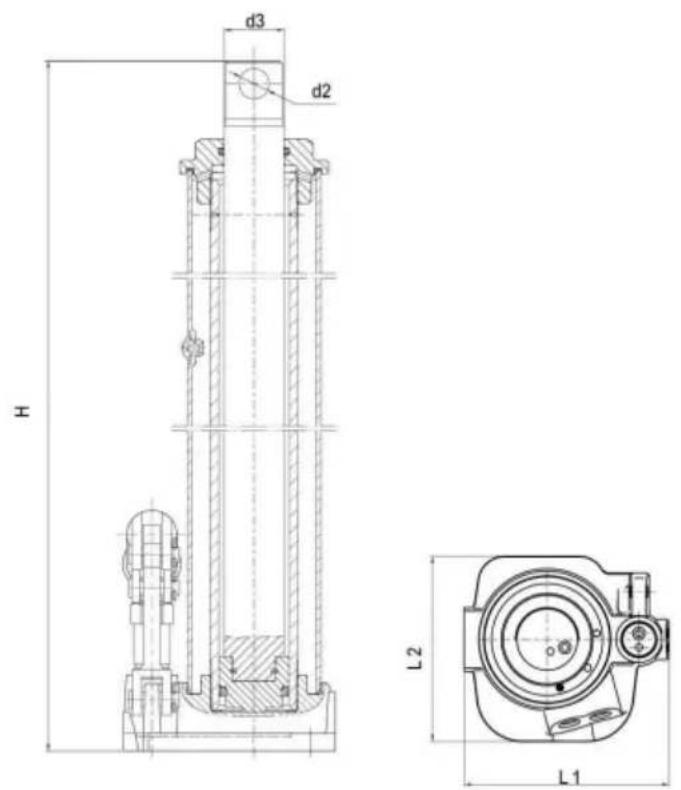

d3 d2 H L2 L1Modell: QJD-CB040B-00


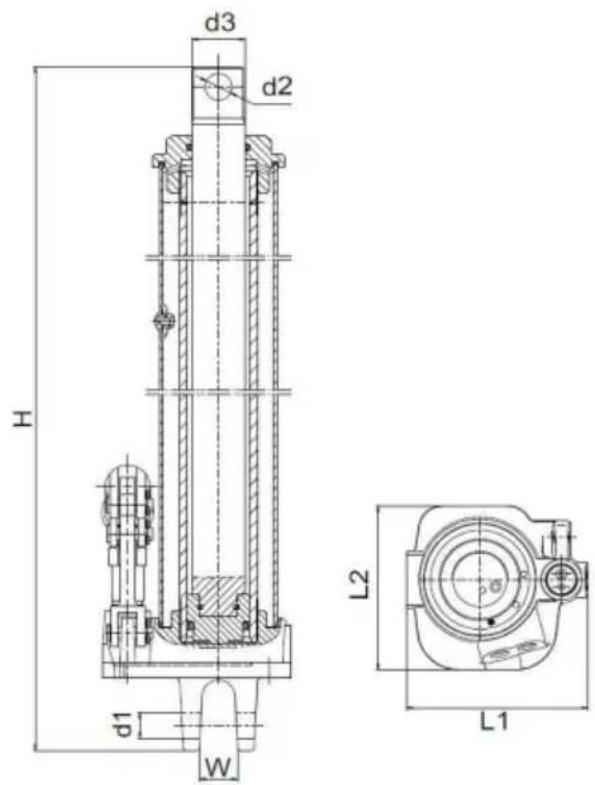

d3 d2 H W L1Modelle:QJD-CB080B-00

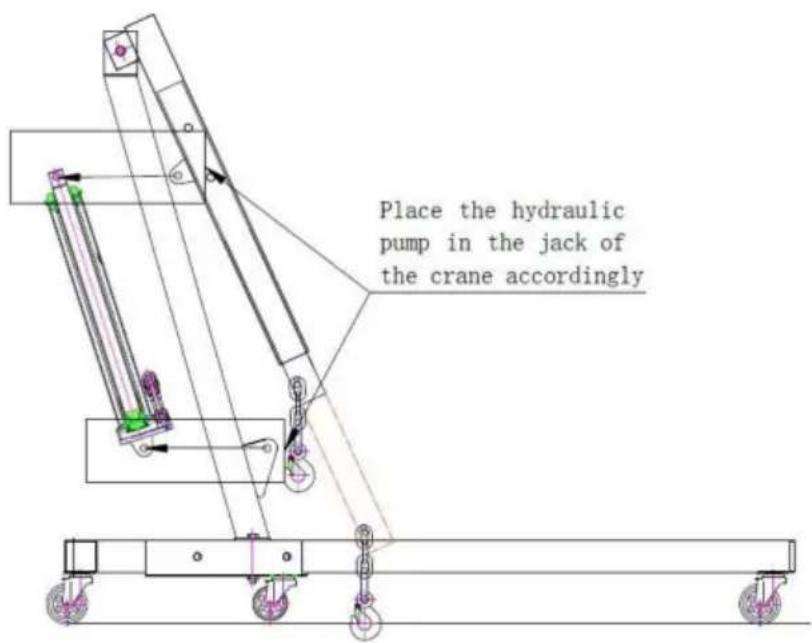

Installationsanleitung für Kolbenpumpen
| Symptom | Mögliche Ursachen | Korrekturmaßnahme |
| Jack lädt nicht | Ablassventil nicht dicht geschlossen, ÜberlastungszustandLuftzufuhr in ausreichender | Stellen Sie sicher, dass das Ablassventil fest geschlossen istBehebung des ÜberlastzustandsFür ausreichende Luftzufuhr sorgen |
| Jack blutet nach dem Heben | Ablassventil nicht fest geschlossen. Überlastungszustand.Störung der Hydraulikeinheit. | Stellen Sie sicher, dass das Ablassventil fest geschlossen istBehebung des ÜberlastzustandsVerkäufer kontaktieren |
| Der Wagenheber lässt sich nach dem Entladen nicht absenken | Vorratsbehälter überfülltVerknüpfungen binden Bewegliche Teile reinigen und schmieren | Lassen Sie die Flüssigkeit bis zum richtigen Stand ab |
| SchlechteHubeistung | Flüssigkeitsstand niedrigIm System eingeschlossene Luft | Stellen Sie den richtigen Flüssigkeitsstand sicherBei vollständig eingefahrenem Kolben den Öleinfüllstopfen entfernen, um die Druckluft entweichen zu lassen,Öleinfüllstopfen wieder anbringen |
| Lässt sich nichtvollständig ausfahren | Flüssigkeitsstand niedrig | Stellen Sie den richtigen Flüssigkeitsstand sicher |
