Produkttyp	Lång ram domkraft
Märke	Vevor
Modell	QJD-CB080A-00
Lyftkapacitet	8 ton
Lyfthöjd	500 mm
Avsedd användning	Lyft av tunga laster med block eller kranar
Drift	Manuell hydraulik (spakpump)
Huvudmaterial	Stål
Mått (L x B x H)	Cirka 660 x 117 x 109 mm
Avlastningsventil	Ja, för att reglera sänkning
Oljepåfyllningslock	Ja, på tanken
Rekommenderad olja	Hydraulolja med slitageskydd 32# eller motsvarande
Underhåll	Kontrollera oljenivån, smörj vridpunkter, rengör kolven
Säkerhet	Överbelasta inte, använd alltid stödben, arbeta inte under lasten
Reservdelar	Fullständig lista i manualen, tillgängliga från Vevor
Reparationsmöjlighet	Enkelt underhåll av användaren; hydrauliska problem: kontakta säljaren
Garanti	Elektronisk garanti via www.vevor.com/support
Medföljande tillbehör	Manöverspak med kluvet öppning

Vanliga frågor - QJD-CB080A-00 Vevor

Varför lyfter inte min domkraft?

Se till att avlastningsventilen är ordentligt stängd (vrid medurs). Kontrollera att lasten inte överstiger kapaciteten på 8 ton. Lufta systemet genom att ta bort oljepåfyllningslocket.

Vad gör jag om domkraften sjunker efter lyftning?

Kontrollera att avlastningsventilen är stängd. Om lasten är för stor, minska den. Om problemet kvarstår kan hydraulenheten vara defekt; kontakta säljaren.

Hur sänker jag domkraften efter avlastning?

Ta bort tryckhandtaget. Använd handtagets kluvna öppning för att vrida avlastningsventilen lätt moturs. Kolvstången sänks långsamt. Vrid inte snabbt för att undvika plötslig sänkning.

Varför är lyftprestandan dålig?

Kontrollera hydrauloljenivån. Om luft är instängd i systemet, med kolven helt indragen, ta bort oljepåfyllningslocket för att släppa ut luft och sätt tillbaka det.

Hur fyller jag på hydraulolja?

Se till att sadeln och pumpkolven är helt nedsänkt. Ställ domkraften vertikalt. Ta bort oljepåfyllningslocket. Fyll upp till nedre kanten av öppning med hydraulolja 32#. Sätt tillbaka locket.

Vilken olja ska jag använda till denna domkraft?

Använd hydraulolja med slitageskydd av klass 32# eller motsvarande. Använd inte bromsvätska eller annan olämplig vätska.

Hur luftar jag hydraulsystemet?

Med kolven helt indragen, ta bort oljepåfyllningslocket för att släppa ut tryckluft. Sätt tillbaka locket. Detta borde förbättra lyftprestandan.

Vilka säkerhetsföreskrifter ska jag följa?

Överskrid aldrig kapaciteten på 8 ton. Arbeta aldrig under en last som inte stöds av stödben. Använd endast medföljande handtag. Se till att all personal är borta innan du sänker lasten.

Hur underhåller jag min domkraft regelbundet?

Kontrollera oljenivån regelbundet. Smörj vridpunkter, axlar och gångjärn med lätt olja. Rengör kolven och pumpens cylinder med en oljig trasa. Använd inte sandpapper.

Var hittar jag reservdelar till denna domkraft?

Manualen innehåller en fullständig lista över delar med referensnummer. Kontakta Vevor via www.vevor.com/support för att beställa reservdelar.

BRUKSANVISNING QJD-CB080A-00 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

LÅNGT RAM-JACK

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss.

Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

LÅNGT RAM-JACK

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

⚠ Uppvärmning:

För din säkerhet för att förhindra skador, läs mycket noggrant om följande varningar och bruksanvisningar:

Detta är bara en lyftdrift, som är designad för att användas med kranar för att lyfta tyngre laster. Använd inte denna produkt för något annat ändamål än det som den var avsedd för.

Detta är endast en lyftanordning, som är designad för att användas med kranar till lyfta tyngre laster. Överbelasta inte, överbelastning kan orsaka skador på eller fel på enheten. Använd inte denna produkt för något annat ändamål än det som det var avsett för.

Last måste omedelbart stödjas av annan lämplig utrustning. Arbeta aldrig på, under eller runt belastning förrän den är ordentligt stödd med lämpligt klassade domkrafter.

Tappa inte lasten plötsligt. Som ett resultat kan stötar till enheten orsaka skador. Enheten måste dras in helt innan olja fylls på. Fyll till nedre kanten av påfyllningshål. Använd endast hydraulolja av hög kvalitet. Använd inte bromsvätska eller någon annan typ av olämplig vätska som kan orsaka skada på enheten.

Alla monteringsdetaljer måste vara åtdragna före användning.

Läs, studera, förstå och följ alla instruktioner före användning eller underhåll.

Det är ägarens ansvar att hålla etiketter och manualer tillgängliga. Att inte följa dessa och alla andra varningar som hänför sig till denna produkt kan resultera i plötslig förlust av lyft last, vilket kan resultera i dödsfall, personskada eller egendomsskada.

Försiktighet:

Använd handtaget för denna produkt eller en auktoriserad ersättare för handtaget för att säkerställa korrekt utlösningsventil.

DRIFTINSTRUKTIONER:

+ För att höja:

1. Använd den slitsade öppningen i änden av handtaget och vrid frigöringsventilen medurs för att dra åt den.
2. Sätt in handtaget i presshandtagshållaren och tryck upp nedåt; kolvstången kommer att stiga långsamt till den höjd du behöver. Överför sedan omedelbart belastningen till lämpligt klassade stödenheter som t.ex. domkrafter.

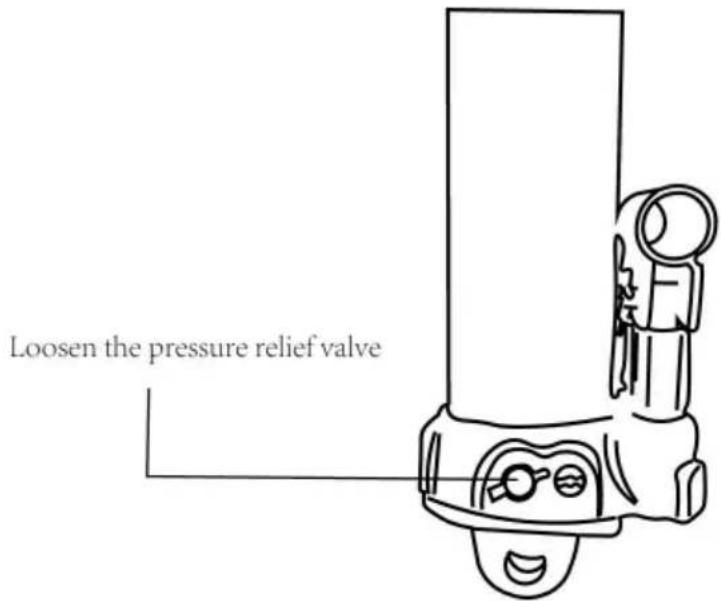

+ För att sänka:

Ta bort tryckhandtaget. Använd den slitsade öppningen i slutet av handtaget och vrid frigöringsventilen något moturs för att lossa den.

Då kommer kolvstången att röra sig långsamt nedåt. När den är laddad, bör utlösningsventiler inte vridas snabbt, annars leder för snabb sänkning till fara.

Se till att alla verktyg och personal är fria innan lasten sänks. Farliga dynamiska stötbelastningar skapas genom att snabbt öppna och stänga utlösningsventilen när lasten sänks. Den resulterande överbelastningen kan orsaka fel på hydraulsystemet, vilket kan orsaka allvarliga personskador och/eller egendomsskador.

FÖR SÄKERHETENS SKYLD

Lyftvikten bör inte överstiga den angivna plikten för denna domkraft. Utan stödställ är det inte tillåtet att arbeta under det lyfta tunga kroppen efter att den har höjts.

RUTINUNDERHÅLL

Rätt mängd olja bör upprätthållas, annars specificerade lyft höjden skulle inte nås.

För att undvika skador bör domkraften hållas från att stöta när den är i drift.

Domkraften får inte stå på ena sidan eller upp och ner.

Denna produkt är inte lämplig för driftmiljön full eller sur alkalisk frätande luft.

Tillsätter olja

1. Med sadeln helt sänkt och pumpkolven helt nedtryckt, sätt domkraften i sin upprätt, jämnt läge. Ta bort oljepåfyllningspluggen.
2. Fyll på tills oljan är i nivå med påfyllningspluggens hål, sätt tillbaka oljefilterpluggen.

För bästa prestanda och längsta livslängd, byt ut hela vätsketillförseln kl minst en gång per år.

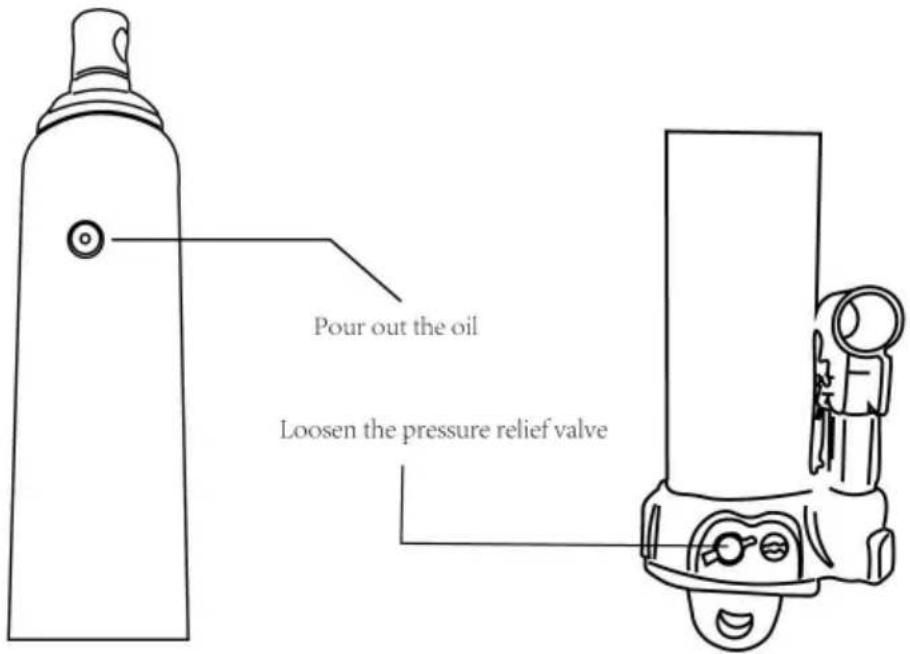

1. Med sadeln helt sänkt och pumpkolven helt intryckt, ta bort

1. Lägg domkraften på sidan och töm vätskan i en lämplig behållare.

Obs: Kassera hydraulvätska i enlighet med lokala föreskrifter.

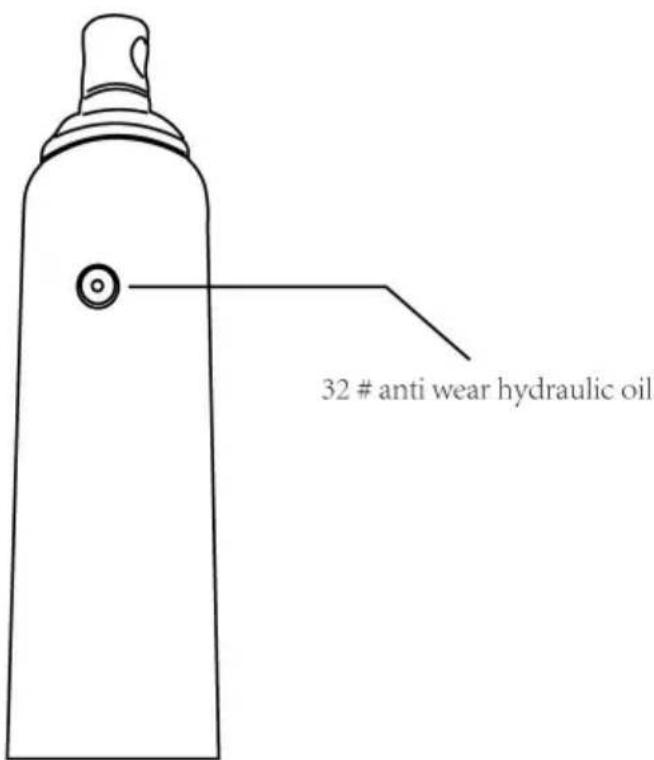

1. Fyll med domkraftsolja av god kvalitet. Sätt tillbaka oljepåfyllningspluggen. Vi rekommenderar 32# antislitage hydraulolja eller motsvarande.

1. En beläggning av lätt smörjolja till pivotpunkter axlar och gångjärn kommer att hjälpa för att förhindra rost och säkerställa att hjul, hjul och pumpenheter röra sig fritt.
2. Kontrollera regelbundet pumpkolven och kolven för tecken på rost eller korrosion. Rengör vid behov och torka av med en oljig trasa.

Varning: Använd aldrig sandpapper eller slipande material på dessa ytor.

1. När den inte används, förvara domkraften med pumpkolven och kolven helt indragna.

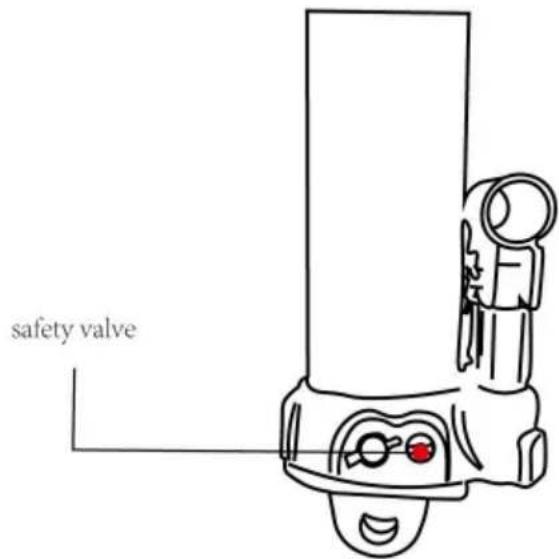

⚠ Uppvärmning: Justera inte denna ventil.

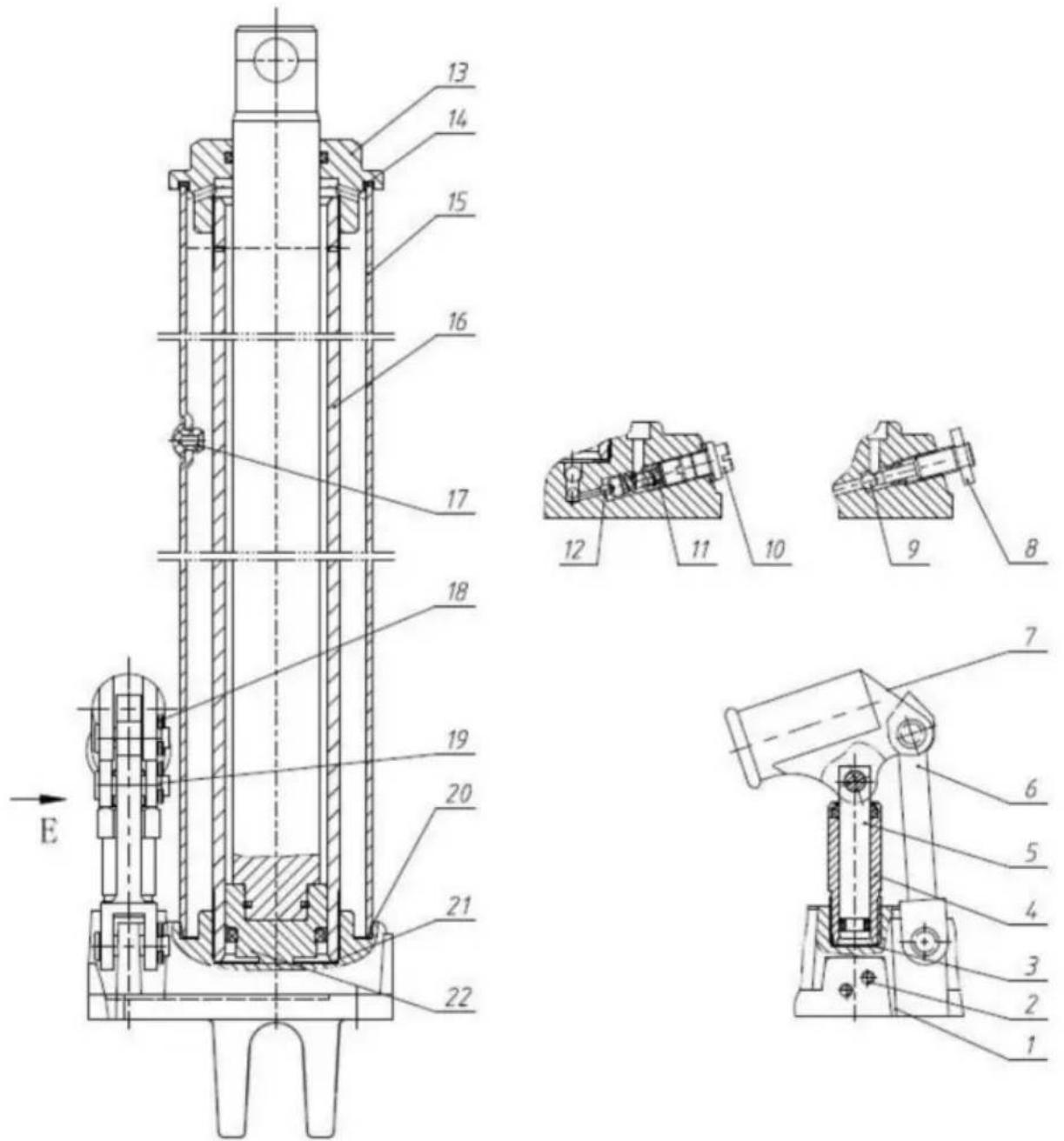

Strukturell sammansättning

3	packning	1		14	Topplocks tätningpackning	1
4	Pumpkropp	1		15	Oljelagringstank	1
5	Pumpkärnagrupp	1		16	Cylinderpipa	1
6	Vevstake	1		17	Oljeplugg	1
7	Jackhållare	1		18	Saxnål	3
8	Tryckavlastningventil	1		19	Platt axelnål	3
9 6mm stålkula		3		20	Trapetsformad tätningringa	1
10	Avlastningsventil	1		21	Cylindertätningspackning 1
11	Tryckavlastningventil	1		22	Kolvstångsgrupp	1

Parametertabell

Modell	Lyftkapacitet (TON)	Lyftresor (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

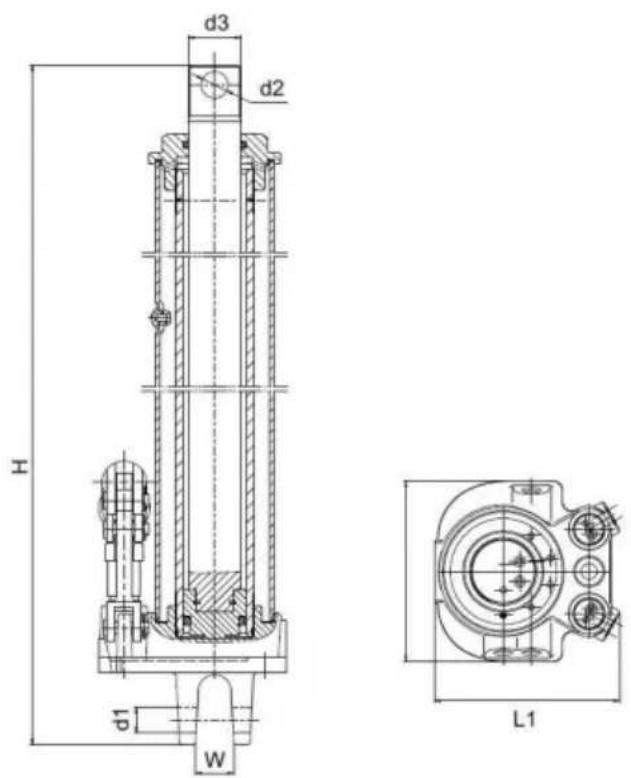

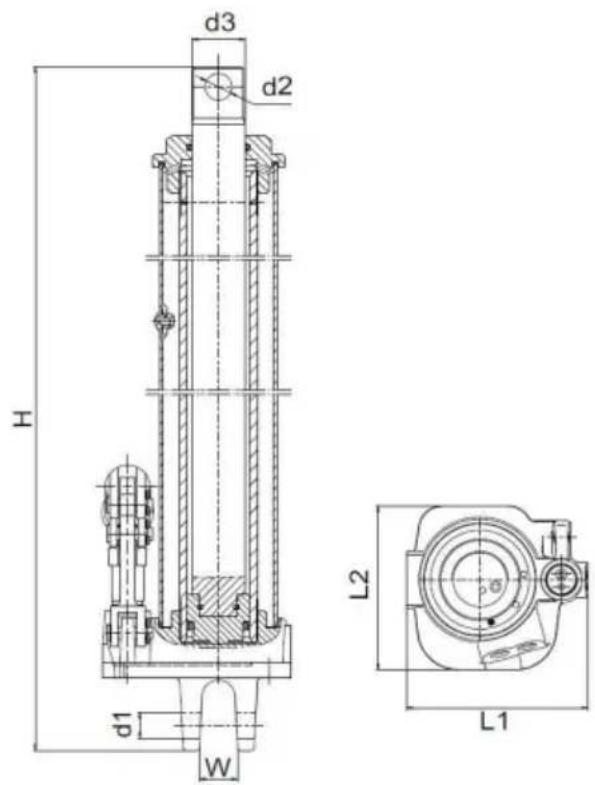

Mått

Modell: QJD-CB040B-00

Modeller: QJD-CB080B-00

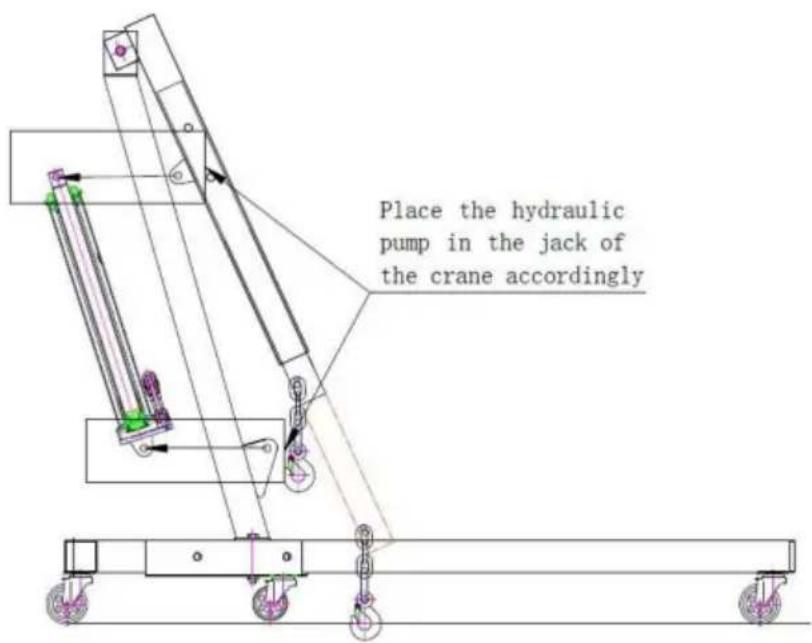

Installationsinstruktioner för kolvpump

Symptom	Möjliga orsaker	Korrigerande åtgärd
Jack kommer inte att ladda	Avlastningsventilen är inte tätt stängd överbelastningstillståndLufttillförseln är tillräcklig	Se till att utlösningsventilen är ordentligt stängdÅtgärda överbelastningstillståndSäkerställ tillräcklig lufttillförsel
Jack blöder av efter lyft	Frigöringsventilen är inte ordentligt stängdÖverbelastningstillståndHydraulenhetens funktionsfel	Se till att utlösningsventilen är ordentligt stängdÅtgärda överbelastningstillståndKontakta säljaren
Domkraften sänks inte efter lossning	Reservoaren överfylldLänkar bindande	Töm vätska till rätt nivåRengör och smörj rörliga delar
Dålig lyftprestanda	Vätskenivån lågLuft instängd i systemet	Se till att vätskenivån är korrektMed kolven helt indragen, ta bort oljepåfyllningspluggen för att låta tryckluft komma ut, sätt tillbaka oljepåfyllningspluggen
Lyfter inte till full förlängning	Vätskenivån låg	Se till att vätskenivån är korrekt
