Producttype	Lange cilinderkrik (long ram jack)
Merk	Vevor
Model	QJD-CB080A-00
Hefcapaciteit	8 ton
Hefslag	500 mm
Beoogd gebruik	Heffen van zware lasten met takels of kranen
Aandrijving	Handmatig hydraulisch (hefboompomp)
Hoofdmateriaal	Staal
Afmetingen (L x B x H)	Ongeveer 660 x 117 x 109 mm
Ontlastingsklep	Ja, om de daling te regelen
Olievulplug	Ja, op de tank
Aanbevolen olie	Anti-slijtage hydraulische olie 32# of gelijkwaardig
Onderhoud	Oliepeil controleren, draaipunten smeren, zuiger reinigen
Veiligheid	Niet overbelasten, altijd steunen gebruiken, niet onder de last werken
Reserveonderdelen	Volledige lijst in de handleiding, verkrijgbaar bij Vevor
Repareerbaarheid	Eenvoudig onderhoud door gebruiker; hydraulische problemen: neem contact op met de verkoper
Garantie	Elektronische garantie via www.vevor.com/support
Meegeleverde accessoires	Bedieningshendel met gespleten opening

Veelgestelde vragen - QJD-CB080A-00 Vevor

Waarom laadt mijn krik niet?

Zorg ervoor dat de ontlastingsklep goed gesloten is (met de klok mee gedraaid). Controleer of de last de capaciteit van 8 ton niet overschrijdt. Ontlucht het systeem door de olievulplug te verwijderen.

Wat te doen als de krik lekt na het heffen?

Controleer of de ontlastingsklep goed gesloten is. Als de last te zwaar is, verminder deze dan. Als het probleem aanhoudt, kan de hydraulische eenheid defect zijn; neem contact op met de verkoper.

Hoe de krik laten zakken na het lossen?

Verwijder de drukhendel. Gebruik de gespleten opening van de hendel om de ontlastingsklep iets tegen de klok in te draaien. De zuigerstang zal langzaam dalen. Draai niet snel om een plotselinge daling te voorkomen.

Waarom is de hefprestatie zwak?

Controleer het oliepeil van de hydraulische olie. Als er lucht in het systeem zit, verwijder dan met de cilinder volledig ingetrokken de olievulplug om lucht te laten ontsnappen en plaats deze terug.

Hoe hydraulische olie toevoegen?

Zorg ervoor dat het zadel en de pomppiston volledig zijn neergelaten. Plaats de krik verticaal. Verwijder de olievulplug. Vul tot de onderrand van de opening met hydraulische olie 32#. Plaats de plug terug.

Welke olie gebruiken voor deze krik?

Gebruik anti-slijtage hydraulische olie van klasse 32# of gelijkwaardig. Gebruik geen remvloeistof of andere ongeschikte vloeistoffen.

Hoe lucht uit het hydraulische systeem verwijderen?

Met de cilinder volledig ingetrokken, verwijder de olievulplug om onder druk staande lucht te laten ontsnappen. Plaats de plug terug. Dit zou de hefprestatie moeten verbeteren.

Welke veiligheidsmaatregelen moet ik nemen?

Overschrijd nooit de capaciteit van 8 ton. Werk nooit onder een last die niet wordt ondersteund door steunen. Gebruik alleen de meegeleverde hendel. Zorg dat al het personeel vrij is voordat u de last laat zakken.

Hoe onderhoud ik mijn krik regelmatig?

Controleer periodiek het oliepeil. Smeer draaipunten, assen en scharnieren met een lichte olie. Reinig de zuiger en de pomppomp met een olieachtige doek. Gebruik geen schuurpapier.

Waar kan ik reserveonderdelen voor deze krik vinden?

De handleiding bevat een volledige lijst van onderdelen met referentienummers. Neem contact op met Vevor via www.vevor.com/support om reserveonderdelen te bestellen.

GEBRUIKSAANWIJZING QJD-CB080A-00 Vevor

Wij streven er voortdurend naar om u gereedschappen tegen concurrerende prijzen te leveren. "Save Half", "Half Price" of andere soortgelijke uitdrukkingen die wij gebruiken, geven alleen een schatting van de besparingen die u kunt behalen door bepaalde gereedschappen bij ons te kopen in vergelijking met de grote topmerken en betekent niet noodzakelijkerwijs dat alle categorieën gereedschappen die wij aanbieden, worden gedekt. Wij herinneren u eraan om zorgvuldig te controleren of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken wanneer u een bestelling bij ons plaatst.

VEVOR®

TOUGH TOOLS, HALF PRICE

LANGE RAM-KRUK

Heeft u vragen over het product? Heeft u technische ondersteuning nodig? Neem dan gerust contact met ons op: Technische ondersteuning en E-garantiecertificaat www.vevor.com/support

Dit is de originele instructie, lees alle handleidingen zorgvuldig door voordat u het product gebruikt. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u hebt ontvangen. Vergeef ons dat we u niet opnieuw zullen informeren als er technologie- of software-updates voor ons product

Waarschuwing:

Om uw veiligheid te waarborgen en letsel te voorkomen, leest u deze informatie zorgvuldig door. over de volgende waarschuwingen en gebruiksaanwijzingen:

Dit is slechts een hefaandrijving, die is ontworpen om te worden gebruikt met kranen om zwaardere lasten. Gebruik dit product niet voor andere doeleinden dan dat waarvoor het bedoeld was.

Dit is alleen een hefwerktuig, dat is ontworpen voor gebruik met kranen om zwaardere lasten te tillen. Overbelast niet; overbelasting kan schade aan de eenheid of een storing van het apparaat veroorzaken. Gebruik dit product niet voor andere doeleinden dan waarvoor het bedoeld is.

De last moet onmiddellijk door andere geschikte hulpmiddelen worden ondersteund. Werk nooit aan, onder of rondom de last totdat deze goed is ondersteund door kriksteunen met de juiste classificatie.

Laat de lading niet plotseling vallen. Als gevolg hiervan kan een schok op het apparaat leiden tot schade. De unit moet volledig worden ingetrokken voordat olie wordt toegevoegd. Vul tot de onderste rand van het vulgat. Gebruik alleen hydraulische vloeistof van hoge kwaliteit. Gebruik geen remvloeistof of enig ander type ongeschikte vloeistoffen die schade aan de eenheid kunnen veroorzaken.

Alle bevestigingsmaterialen moeten goed vastzitten voordat u het product gebruikt. Lees, bestudeer, begrijp en volg alle instructies voordat u het product gebruikt of onderhoud.

Het is de verantwoordelijkheid van de eigenaar om ervoor te zorgen dat de labels en handleidingen beschikbaar zijn. Het niet in acht nemen door de fabrikant van deze en alle andere waarschuwingen met betrekking tot dit product kan leiden tot plotseling verlies van de opgeheven lading, resulterend in overlijden, persoonlijk letsel of materiële schade.

Voorzichtigheid:

Gebruik de handgreep die bij dit product is geleverd of een geautoriseerde vervangende handgreep om een goede werking van de ontlastklep te garanderen.

GEBRUIKSAANWIJZING:

+Om te verhogen:

1. Draai het ontluchtingsventiel open met behulp van de sleuf aan het uiteinde van de handgreep. Draai het met de klok mee vast.
2. Plaats de hendel in de pershendelhouder en druk omhoog en omlaag; de

De zuigerstang zal langzaam stijgen tot de hoogte die u nodig hebt. Breng hem dan onmiddellijk over de lading overbrengen naar passende ondersteuningsvoorzieningen, zoals assteunen.

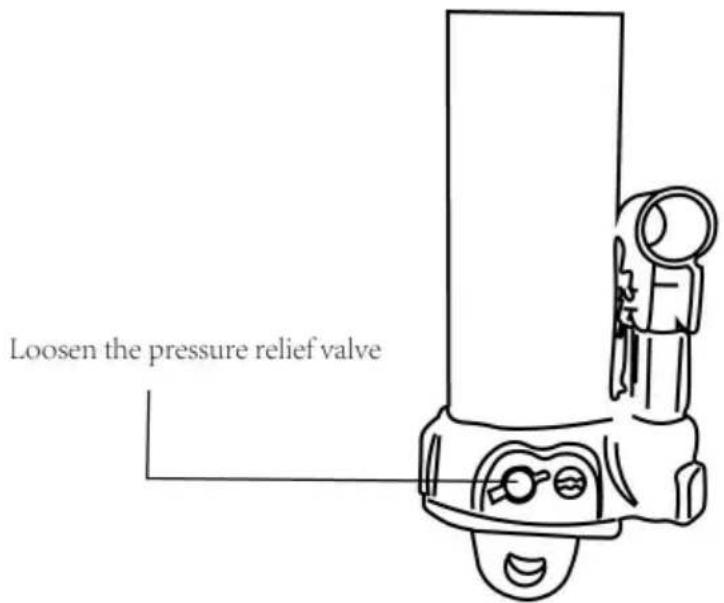

+Om te verlagen:

Verwijder de pershendel. Gebruik de sleufopening aan het uiteinde van de

hendel draai de ontluchtingsklep lichtjes tegen de klok in om deze los te maken. En

dan zal de zuigerstang langzaam naar beneden bewegen. Wanneer geladen. de ontlastklep

mag niet te snel worden gedraaid, anders leidt een te snelle verlaging tot

Gevaar.

Zorg ervoor dat alle gereedschappen en personeel uit de buurt zijn voordat u de last laat zakken, gevaarlijke

Dynamische schokbelastingen worden gecreëerd door het snel openen en sluiten van de

ontlastklep als de last wordt verlaagd, kan de resulterende overbelasting

veroorzaken een storing in het hydraulisch systeem, wat ernstig persoonlijk letsel kan veroorzaken

en/of schade aan eigendommen.

OM VEILIGHEIDSWAARDE

Het hefgewicht mag de toegestane belasting van deze krik niet overschrijden.

Zonder een steunrek mag er niet onder de opgetilde zware last worden gewerkt.

lichaam nadat het is opgetild.

ROUTINEMATIG ONDERHOUD

De juiste hoeveelheid olie moet worden gehandhaafd, anders is de gespecificeerde hefhoogte hoogte niet bereikt zou worden.

Om schade te voorkomen, moet de krik zo worden beschermd dat hij geen schokken krijgt als hij in de auto staat.

operatie.

De krik mag niet op zijn kant of ondersteboven staan.

Dit product is niet geschikt voor de werkomgeving vol of zuur alkalische corrosieve lucht.

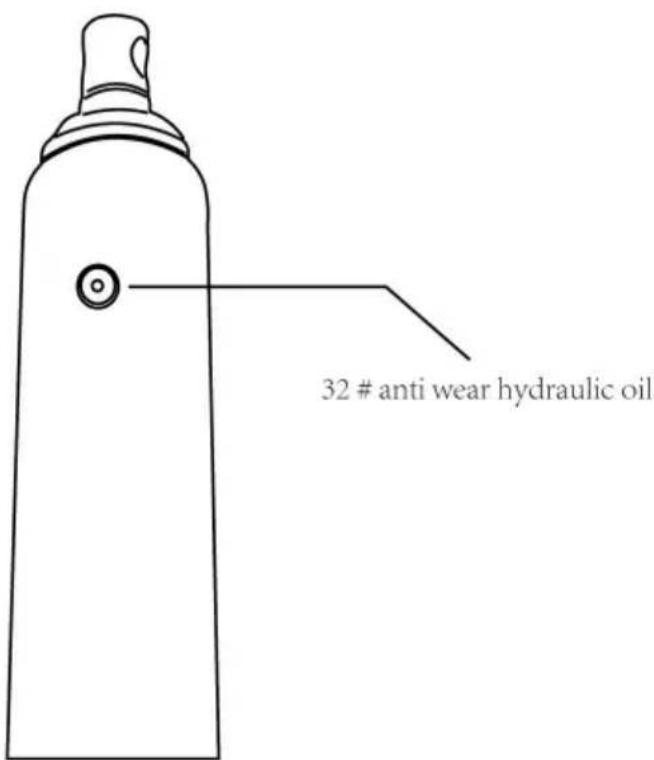

Olie toevoegen

1. Zet de krik in de juiste positie, met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt. Zet de krik rechtop en waterpas. Verwijder de olievulplug.
2. Vul de olie bij tot deze gelijk staat met het vulpluggat en plaats de oliefilterplug terug.

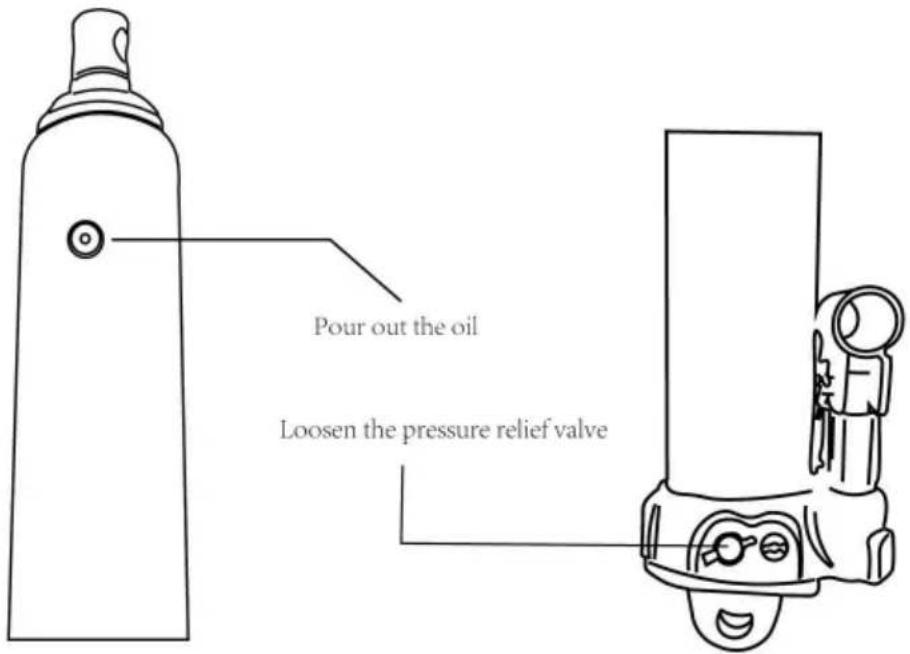

Voor de beste prestaties en de langste levensduur vervangt u de complete vloeistoftoevoer minstens één keer per jaar.

1. Verwijder de pomp met het zadel volledig naar beneden en de pompzuiger volledig ingedrukt. Verwijder de olievuldop.
2. Leg de krik op zijn kant en laat de vloeistof in een geschikte bak lopen.

Let op: Voer hydraulische vloeistof af volgens de plaatselijke voorschriften.

1. Vul met goede kwaliteit krikolie. Plaats de olievulplug terug. Wij raden 32# anti-slijtage hydraulische olie of equivalent aan.

1. Een laagje lichte smeerolie op de draaipunten, assen en scharnieren helpt om roest te voorkomen en ervoor te zorgen dat wielen, zwenkwielen en pompassemblages vrij bewegen.
2. Controleer de pompzuiger en de ram regelmatig op tekenen van roest of corrosie. Reinig indien nodig en veeg af met een olieachtige doek.

Let op: Gebruik nooit schuurpapier of ander schuurmateriaal op deze oppervlakken.

1. Wanneer de krik niet in gebruik is, berg hem dan op met de pompzuiger en de cilinder volledig ingetrokken.

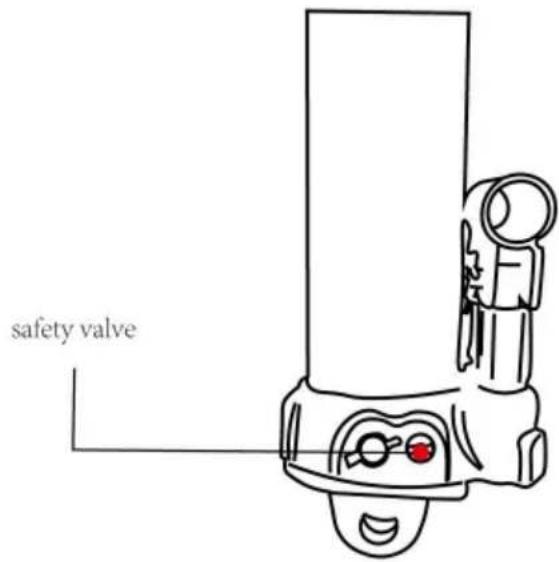

⚠️ Verwarmen: Deze klep niet verstellen.

3	pakking	1		14	Afdichting bovendeksel pakking	1
4	Pomplichaam	1		15	Olie opslagtank	1
5	Pomp kern groep	1		16	Cilinderloop	1
6	Drijfstang	1		17	Olieplug	1
7	Krikhouder	1		18	Splitpen	3
8	Drukontlasting ventiel	1		19	Platte schouderspeld	3
9 6mm	stalen kogel	3		20	Trapeziumvormige afdichting ring	1
10	Overdrukventiel	1		21	Cilinder afdichtingspakking	1
11	Drukontlasting ventiel	1		22	Zuigerstanggroep	1

Parametertabel

Model	Hefvermogen (TON)	Liftend reizen (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

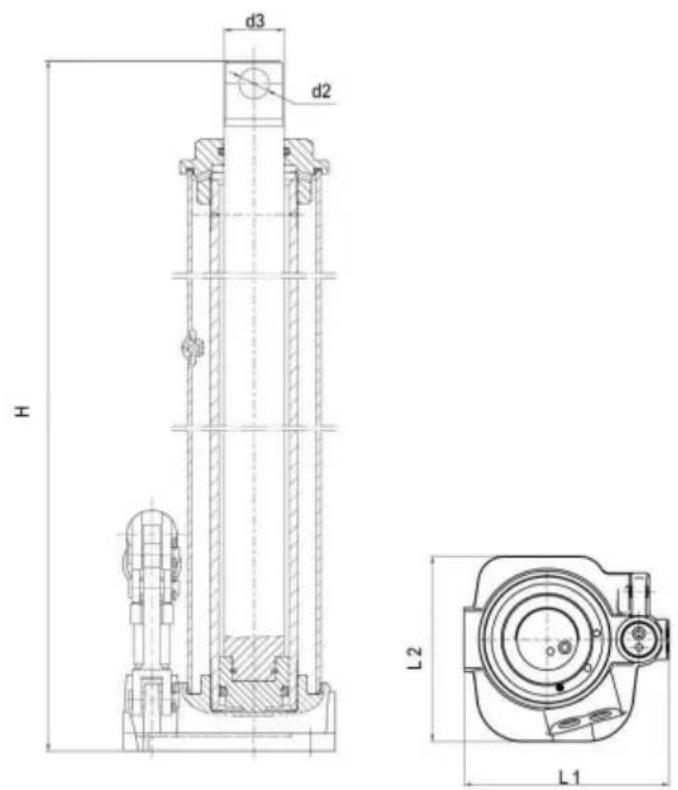

Afmetingen

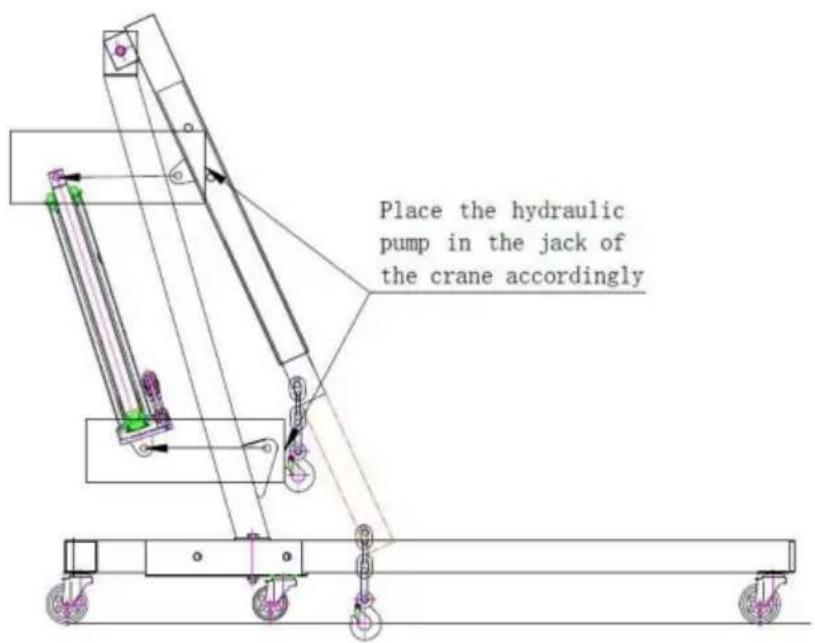

Installatie-instructies voor plunjerpomp

Symptoom	Mogelijke oorzaken	Corrigerende maatregelen
Jack wil niet laden	Ontluchtingsventiel niet goed gesloten overbelastingstoestandLuchttoevoer in voldoende	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpenZorg voor voldoende luchttoevoer
Jack bloedt weg na lift	Ontluchtingsventiel niet goed gesloten OverbelastingsconditieStoring in hydraulische eenheid	Zorg ervoor dat de ontluchtingsklep goed gesloten is Overbelastingstoestand verhelpenNeem contact op met verkoper
Krik gaat niet omlaag na het lossen	Reservoir overvolVerbindingen die binden	Laat de vloeistof weglopen tot het juiste niveauBewegende delen schoonmaken en smeren
Slechte liftprestaties	Vloeistofniveau laagLucht ingesloten in systeem	Zorg voor een juist vloeistofniveauVerwijder de olievulplug met de ram volledig ingetrokken, zodat de perslucht kan ontsnappen. Plaats de olievulplug terug.
Zal niet volledig worden gelift	Vloeistofniveau laag	Zorg voor een juist vloeistofniveau
