MANUALE UTENTE QJD-CB080A-00 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

JACK RAM LUNGO

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

JACK RAM LUNGO

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Riscaldamento:

Per la tua sicurezza e per prevenire lesioni, ti preghiamo di leggere molto attentamente le seguenti avvertenze e istruzioni per l'uso:

Questo è solo un azionamento di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non utilizzare questo prodotto per scopi diversi da quello per cui era destinato.

Questo è solo un dispositivo di sollevamento, progettato per essere utilizzato con gru per sollevare carichi più pesanti. Non sovraccaricare: il sovraccarico può causare danni o guasti all'unità. Non utilizzare questo prodotto per scopi diversi da ciò per cui era destinato.

Il carico deve essere sostenuto immediatamente da altri mezzi appropriati. Non lavorare mai sopra, sotto o intorno al carico finché non è correttamente supportato da cavalletti di supporto opportunamente dimensionati.

Non far cadere il carico all'improvviso, poiché l'urto risultante all'unità potrebbe causare danni. L'unità deve essere completamente retratta prima di aggiungere olio. Riempire fino al bordo inferiore del foro di riempimento. Utilizzare solo fluido idraulico di alta qualità. Non utilizzare fluido per freni o qualsiasi altro tipo di fluido improprio che possa causare danni all'unità.

Tutto l'hardware di montaggio deve essere stretto prima dell'uso. Leggere, studiare, comprendere e seguire tutte le istruzioni prima dell'uso o della manutenzione.

È responsabilità del proprietario tenere a portata di mano le etichette e i manuali. La mancata osservanza di queste e di tutte le altre avvertenze relative a questo prodotto può causare la perdita improvvisa del carico sollevato con conseguenti decessi, lesioni personali o danni alla proprietà.

Attenzione:

Utilizzare la maniglia fornita per questo prodotto o una maniglia di ricambio autorizzata per garantire il corretto funzionamento della valvola di rilascio.

ISTRUZIONI PER L'USO:

+ Per aumentare:

1. Utilizzando l'apertura scanalata all'estremità della maniglia, ruotare la valvola di rilascio in senso orario per stringerla.
2. Inserire la maniglia nel supporto della maniglia di pressatura e premere verso l'alto e verso il basso; l'asta del pistone salirà lentamente fino all'altezza desiderata, quindi trasferire immediatamente il carico su dispositivi di supporto opportunamente dimensionati, come cavalletti.

+ Per abbassare:

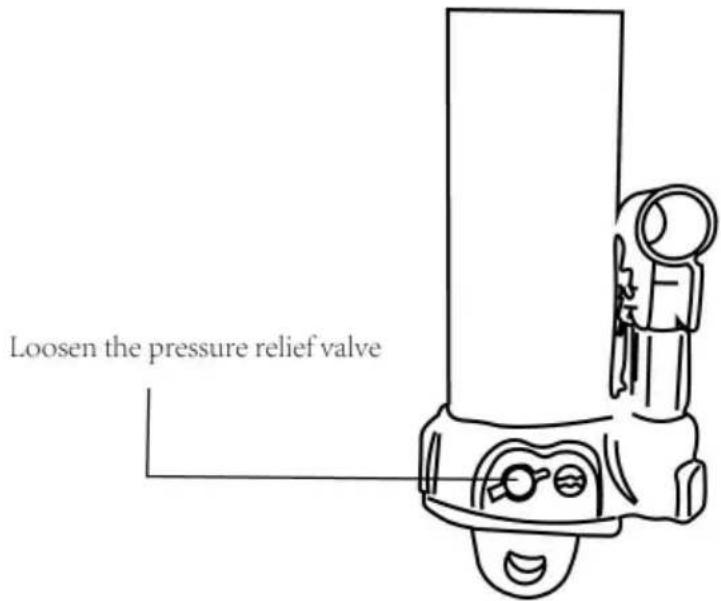

Rimuovere la maniglia di pressatura. Utilizzando l'apertura scanalata all'estremità della maniglia, girare la valvola di rilascio leggermente in senso antiorario per allentarla. L'asta del pistone si muoverà lentamente verso il basso. Quando è caricata, la valvola di rilascio non deve essere girata rapidamente, altrimenti un abbassamento troppo rapido porterà a pericolo.

Assicurarsi che tutti gli strumenti e il personale siano liberi prima di abbassare il carico. Pericolosi carichi d'urto dinamici vengono creati aprendo e chiudendo rapidamente la valvola di rilascio mentre il carico viene abbassato; il sovraccarico risultante può causare guasti al sistema idraulico, che potrebbero causare gravi lesioni personali e/o danni alla proprietà.

PER MOTIVO DI SICUREZZA

Il peso sollevato non deve superare il carico specificato per questo cric. Senza un supporto di supporto, non è consentito lavorare sotto il peso sollevato dopo che è stato sollevato.

MANUTENZIONE ORDINARIA

È necessario mantenere la giusta quantità di olio, altrimenti non verrebbe raggiunta l'altezza di sollevamento specificata.

Per evitare danni, il cric deve essere tenuto lontano da scosse elettriche durante il funzionamento.

Non è consentito posizionare il cric su un lato o capovolto.

Questo prodotto non è adatto ad ambienti operativi con aria piena di acidi o alcali corrosivi.

Aggiunta di olio

1. Con la sella completamente abbassata e il pistone della pompa completamente premuto, posizionare il cric in posizione verticale e livellata. Rimuovere il tappo di riempimento dell'olio.
2. Riempire fino a quando l'olio è a livello del foro del tappo di riempimento, quindi reinstallare il tappo del filtro dell'olio.

Per prestazioni ottimali e una durata maggiore, sostituire l'intera fornitura di fluido almeno una volta all'anno.

1. Con la sella completamente abbassata e il pistone della pompa completamente premuto, rimuovere il tappo di riempimento dell'olio.

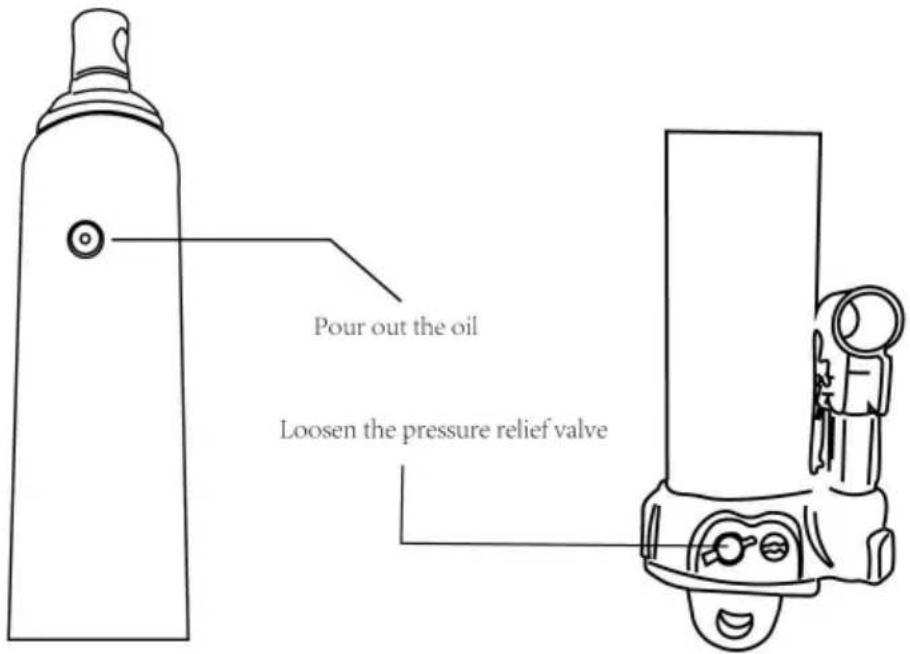

2. Adagiare il cric su un lato e scaricare il fluido in un contenitore adatto.

Nota: smaltire il fluido idraulico in conformità alle normative locali.

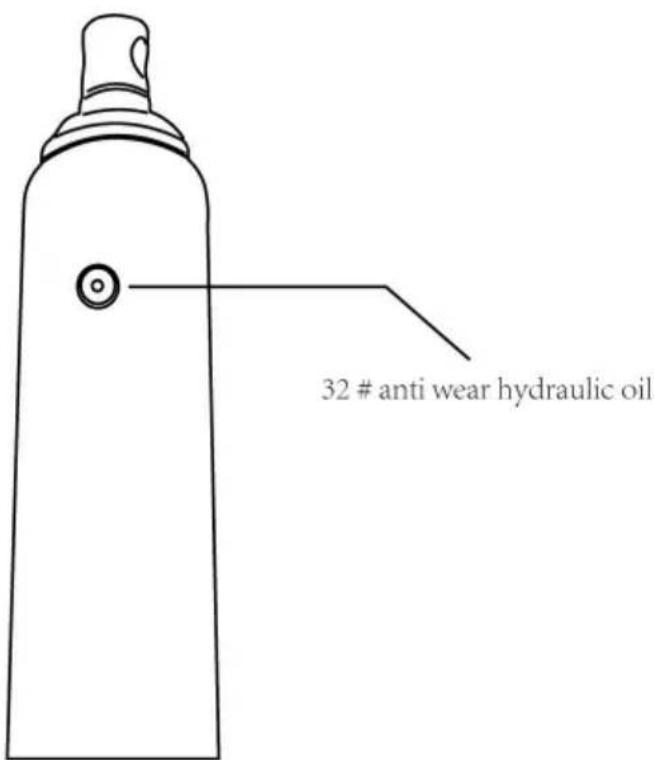

1. Riempire con olio per cric di buona qualità. Reinstallare il tappo di riempimento dell'olio. Si consiglia olio idraulico antiusura 32# o equivalente.

1. Uno strato di olio lubrificante leggero sui punti di articolazione, sugli assi e sulle cerniere aiuterà a prevenire la ruggine e a garantire che ruote, rotelle e gruppi pompa

si muovano liberamente.

1. Controllare periodicamente il pistone della pompa e il pistone per individuare eventuali segni di ruggine o corrosione. Pulire se necessario e passare un panno unto.

Attenzione: non utilizzare mai carta vetrata o materiali abrasivi su queste superfici.

1. Quando non è in uso, riporre il cric con il pistone della pompa e il pistone completamente retratti.

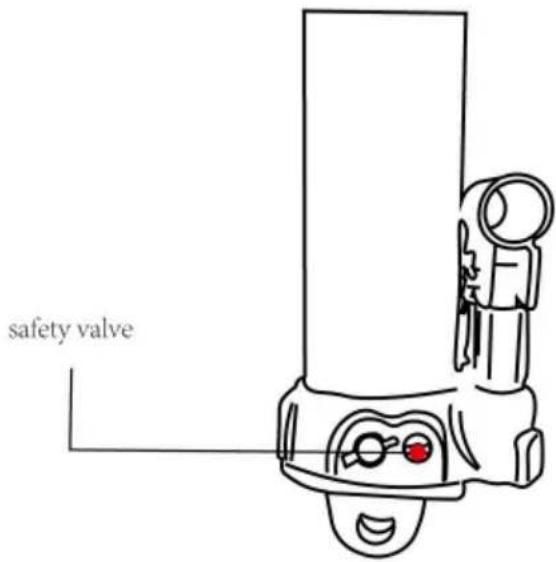

Riscaldamento: non regolare questa valvola.

Composizione strutturale

ARTICOLONO.	DESCRIZIONE QTY Quantità		ARTICOLONO.	DESCRIZIONE
1	Corpo valvola	1	12	Sfera in acciaio da 4 mm	1
2	Vite conica	2	13	Tappo superiore	1

3	guarnizione	1		14	Sigillatura del coperchio superiore guarnizione	1
4	Corpo pompa	1		15	Serbatoio di stoccaggio dell'olio	1
5	Nucleo della pompa gruppo	1		16	Canna del cilindro	1
6	Biella	1		17	Tappo dell'olio	1
7	Supporto per cric	1		18	Coppiglia	3
8	Sollievo dalla pressione valvola	1		19	Perno a spalla piatta	3
9 sfere di acciaio da 6 mm		3		20	Sigillatura trapezoidale squillo	1
10	Valvola di sicurezza	1		21	Guarnizione di tenuta del cilindro	1
11	Sollievo dalla pressione valvola	1		22	Gruppo biella pistone	1

Tabella dei parametri

Modello	Capacità di sollevamento (TONNELLATA)	Sollevamento Viaggi (mm)
QJD-CB040B-00	4	500
QJD-CB030A-00	3	505
Codice articolo: QJD-CB080A-00	8	500
QJD-CB080B-00	8	500

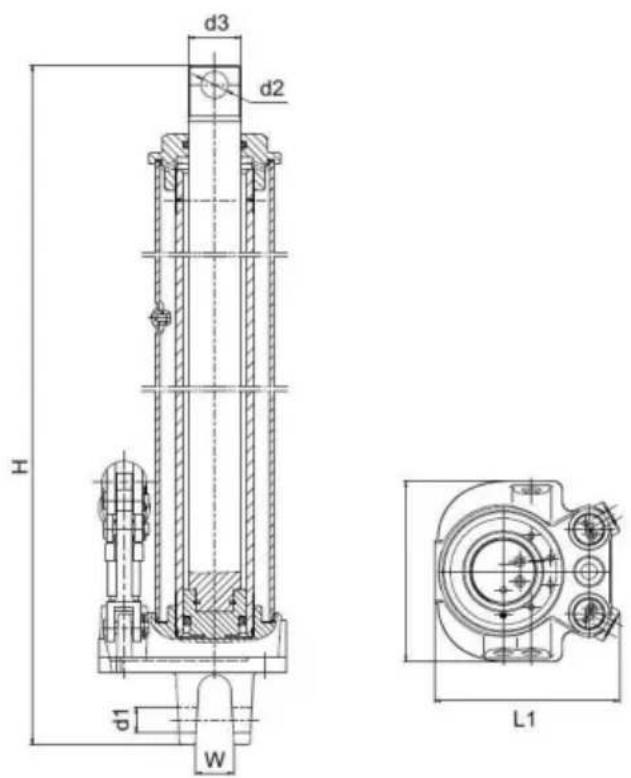

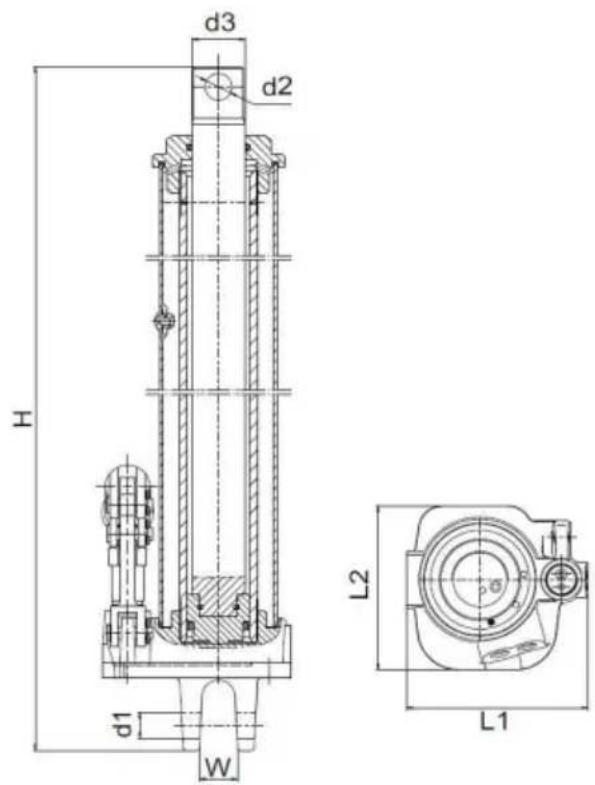

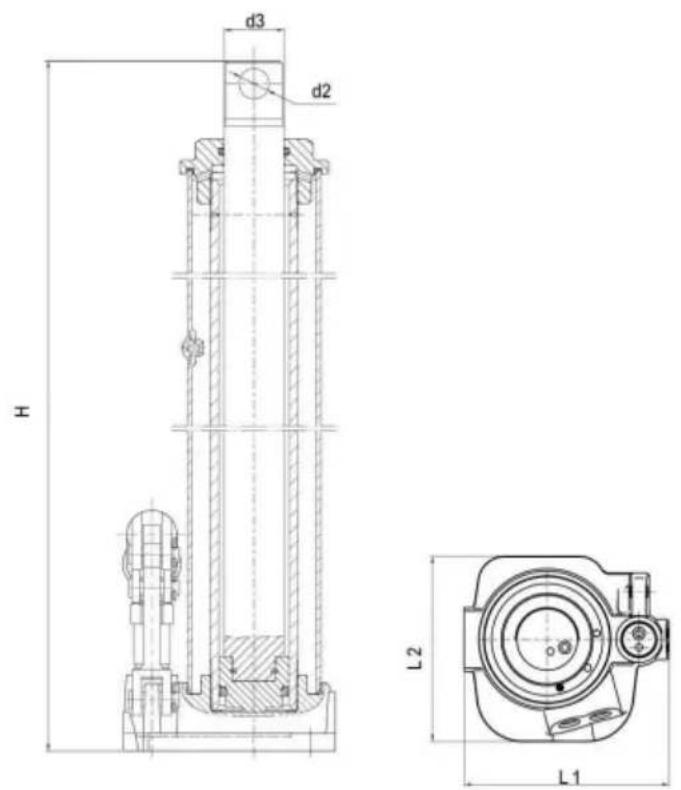

Dimensioni

Modello: QJD-CB040B-00

Modelli: QJD-CB080B-00

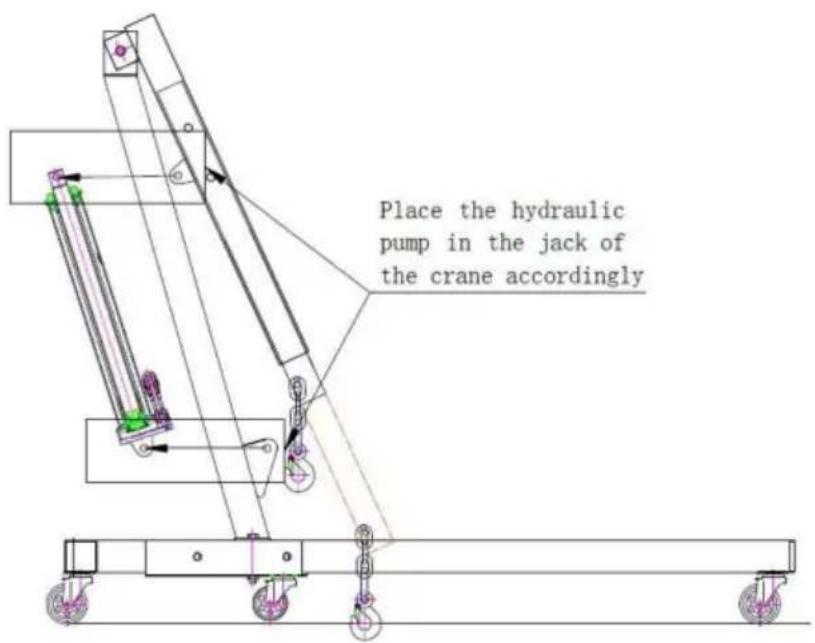

Istruzioni per l'installazione della pompa a pistone

RISOLUZIONE DEI PROBLEMI

Sintomo	Possibili cause	Azione correttiva
Jack non carica	Valvola di rilascio non chiusa ermeticamente condizione di sovraccaricoFornitura d'aria adeguata	Assicurarsi che la valvola di rilascio sia ben chiusaRisolvere la condizione di sovraccaricoGarantire un'adeguata fornitura d'aria
Jack sanguina dopo il sollevamento	Valvola di rilascio non chiusa ermeticamenteCondizione di sovraccaricoMalfunzionamento dell'unità idraulica	Assicurarsi che la valvola di rilascio sia ben chiusaRisolvere la condizione di sovraccaricoContatta il venditore
Il martinetto non si abbassa dopo lo scarico	Serbatoio troppo pienoLegami di collegamento Pulire e lubrificare le parti mobili	Scaricare il fluido al livello corretto
Scarsaprestazione di sollevamento	Livello del fluido bassoAria intrappolata nel sistema	Assicurare il corretto livello del fluidoCon il pistone completamente retratto, rimuovere il tappo riempimento dell'olio per far fuoriuscire l'aria pressurizzata, reinstallare il tappo di riempimento dell'olio
Non si solleva fino alla massima estensione	Livello del fluido basso	Assicurare il corretto livello del fluido
