BEDIENUNGSANLEITUNG NMDP33-G35-50-12 Vevor

Technisch Support und E-Garantie-Zertifikat

Vevor NMDP33-G35-50-12 - 1Warnung: Um das Verletzungsrisiko zu verringern, muss der Benutzer die Bedienungsanleitung sorgfältig lesen.
Vevor NMDP33-G35-50-12 - 2KORREKTE ENTSORGUNGDieses Produkt unterliegt den Bestimmungen der europäischen Richtlinie 2012/19/EU. Das Symbol einer durchgestrichenen Mülltonne weist darauf hin, dass dieses Produkt in der Europ Union einer getrennten Müllentsorgung unterliegt. Dies gilt für Produkt und alle mit diesem Symbol gekennzeichneten Zubehö So gekennzeichnete Produkte dürfen nicht im normalen Hausn entsorgt werden, sondern müssen an einer Sammelstelle für e Recycling von elektrischen und elektronischen Geräten abgegel werden.

Die 33er-Serie ist ein wirtschaftliches Arbeitstier und auf Flexibilität ausgele Die 3-Kammer-Serie ist unsere Hochleistungs-Wasserpumpe. Dank der großen Dreikammermembran bietet sie einen hohen Wasserdurchfluss bei reduziertem Pumpenzyklus. Mit Bedarfsschalter. Die 33er-Serie ist in drei Größen erhältlich: 1,8 GPM/60 psi, 3,0 GPM/50 psi und 3,5 GPM/50 psi. erfüllt Ihre speziellen Anforderungen mit einer positiven, vorhersehbaren Leistung. Die 33er-Serie kann schnelle Zyklen reduzieren und Wasser von Auslassseite zur Einlassseite der Pumpe zurückfließen lassen. Wir bieten auch eine Vielzahl von leicht anzuschließenden Armaturen und Filtern an.

EigentumTechnische Daten
NMDP33-G18-60-12NMDP33-G30-50-12NMDP33-G35-50-12
NennspannungGleichstrom 12 VGleichstrom 12 VGleichstrom 12 V
Nenndruck60 PSI50 PSI50 PSI
Nummer der Kammer3 STK3 STK3 STK
Max. Durchfluss1,8 GPM3,0 GPM3,5 GPM
Einlass-/Auslassdurchmesser1/2 Zoll Innengewinde1/2 Zoll Innengewinde1/2 Zoll Innengewinde

Eine unglaubliche Funktionsliste, hochwertige Komponenten und erstaunliche Leistung. Das Dreikammer-Hochvolumendesign, angetrieben von einem Hochleistungsmotor, erzeugt Durchflussraten von 1,8 GPM/3,0 GPM/3,5 GPM kann bis zu 6 Fuß vertikal selbstansaugen und trocken laufen, was es zu Preis-Leistungs-Führer macht. Diese Pumpe bietet außerdem eine Vielzahl leicht anzuschließender Anschlüsse und Filter.

FEATURES

·3 -Kammer Membranpumpe
·Dauerbetrieb
• Montagemuster nach Industriestandard
- Trockenlauffähig bei normaler Arbeitsbelastung
·Automatisch: gesteuert durch Druckschalter
- Selbstansaugend
- Leiser Betrieb
·Zündgeschützt

APPLICATIONS

  • Druckwassersystem für Yachten/Wohnmobile/Caravans
  • Spritzenvorrichtungen (Fahrzeugspritzen, Elektrospritzen)

  • Reinigungsmaschinen Luftbefeuchter Wasseraufbereitung, medizinische Geräte

  • Abfüllen von Lebensmitteln und Getränken sowie Flüssigkeitstransfer
  • Solar-Wassersystem
    · Jedes andere Drucksystem

INSTALLATION

Materialien

  1. Membranpumpe mit entsprechendem Zubehör
  2. (mindestens) Stücke flexibler, verstärkter Schlauchleitungen mit einer Bruchfestigkeit, die dem doppelten Bruchdruck am Einlass entspricht (der Schlauch muss einen Durchmesser von mindestens 1/2 Zoll haben)
  3. Schlauchschellen und Schrauben aus Edelstahl
  4. Schrauben zur Befestigung der Pumpe an der Montagefläche

1 elektrischer Trennschalter

1 Sicherung

1 Schraubendreher

1 starkes Schneidwerkzeug für Schläuche (falls gewünscht)Teflonband oder Dichtungsmittel

Aufstellen

  1. Die Pumpe kann in jeder beliebigen Position montiert werden. Bei verti Montage sollte der Pumpenkopf nach unten zeigen, um im Störungsfall ein Auslaufen in das Motorgehäuse zu vermeiden.
  2. Sichern Sie die Füße, ohne sie zusammenzudrücken. Wenn Sie die Befestigungsschrauben zu fest anziehen, kann dies zu einer Verringerung ihrer Fähigkeit führen, Geräusche und Vibrationen abzuleiten.

mit einem Innendurchmesser von 1/2 Zoll (13 mm) sein. Der Durchmessung von Abzweigungen und einzelnen Versorgungsleitungen vom Ablauf darf nicht kleiner als 3/8 Zoll (10 mm) sein.

  1. Schließen Sie das System mit Hochdruckschläuchen (2 x Pumpenleistung und geflochtenen, flexiblen Schläuchen an, um Vibrationen und Lärm zu

minimieren.

  1. Wenden Sie keinen Eingangsdruck über 30 psi an. Versuchen Sie gen jeglichen Eingangsdruck vollständig zu vermeiden.
  2. Vermeiden Sie Knickstellen oder Verschraubungen, die zu übermäßigen Einschränkungen führen könnten.
  3. An der Einlassseite sollte ein Sieb angebracht sein.
  4. Die Armaturen müssen gesichert werden, um Leckagen zu vermeiden
  5. Verwenden Sie an beiden Enden des Schlauches Klemmen, um ein Eindringen von Luft in die Wasserleitung zu verhindern.
  6. Wenn in der Wasserleitung ein Rückschlagventil eingebaut ist, darf des Öffnungsdruck nicht mehr als 2 psi betragen.
  7. Wenn Sie Dichtungsmittel oder Klempnerband auftragen, achten Sie darauf, nicht zu viel festziehen, da die Gefahr besteht, dass sie eingesaug werden.
  8. Diese Pumpe sollte an einen eigenen Stromkreis angeschlossen werde Verbinden Sie das Pluskabel (rot) mit dem Pluspol Ihrer Batterie und das Minuskabel (schwarz) mit dem Minuspol Ihrer Batterie.
  9. Installieren Sie an einer leicht zugänglichen Stelle einen Schalter zur Steuerung der Stromversorgung der Pumpe. Schalten Sie die Pumpe aus, wenn sie längere Zeit nicht verwendet wird oder wenn der Tank leer ist.
  10. Der Stromkreis sollte mit einem Überstromschutzgerät (Sicherung) im Pluskabel geschützt werden. Diese Pumpe benötigt eine
    15-Ampere-Sicherung.
  11. Der Pumpenstromkreis sollte keine anderen elektrischen Lasten enthalte
  12. Da die Wasserversorgungspumpe nicht unbedingt erforderlich ist, sehen Sie sich die Kabeltabelle unter den elektrischen Informationen an. Stellen sicher, dass Sie die richtige Kabelgröße für die von Ihnen verwendete Kabellänge haben.
  13. Überprüfen Sie nach der Installation die Spannung am Pumpenmotor. Spannung sollte bei laufender Pumpe überprüft werden. Am Pumpenmotor muss immer die volle Spannung anliegen.

Hinweise

  1. Anstelle von starren Rohrleitungen an der Pumpe wird ein flexibler Trinkwasserschlauch oder PEX-Rohr empfohlen. Wenn Sie sich für starre Rohrleitungen entscheiden, installieren Sie ein kurzes Schlauchstück zwischen dem Rohr und der Pumpe, um Lärm und Vibrationen zu vermei
  2. Wir tun Die Verwendung von Metallbeschlägen wird nicht empfohlen.
    Verwenden Sie nach Möglichkeit die mitgelieferten Kunststoffbeschläge.
  3. Passen Sie den Bypass nicht selbst ohne die Hilfe eines Technikers a
  4. Mangelnde Desinfektion und Wartung sind einer der Hauptgründe für di Leistungsschwäche der Pumpe. Bitte führen Sie die Wartung durch und machen Sie die Pumpe winterfest, insbesondere vor und nach einer Lager

ACCESSORIES

1 ThemaMenge
NMDP33-G18-60-12NMDP33-G30-50-12NMDP33-G35-50-12
Handbuch111
SchlauchadapterX22
FilterX11
SechskantschraubeX11
DichtungsbandX11

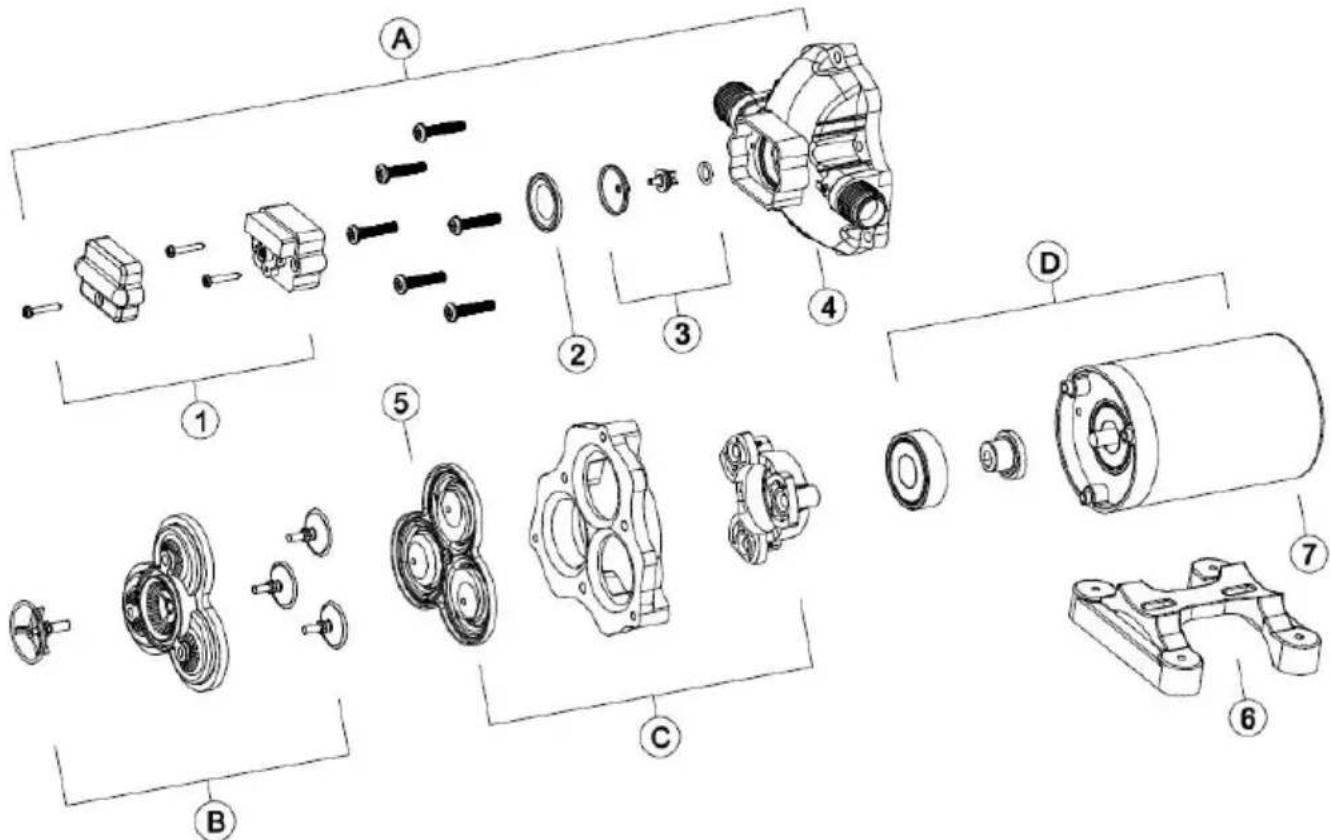

EXPLODED VIEWS

Vevor NMDP33-G35-50-12 - EXPLODED VIEWS - 1

SCHLÜSSELBeschreibungMenge
APumpenkopfbaugruppe1
BVentilbaugruppe1
CMembranbaugruppe1
DMotormontage1
1Druckschalter1
2Membran des Druckschalters1
3Ventileinsatz1
4Pumpenkopf1
5Membran1
6Gummifuß1
7Motor1

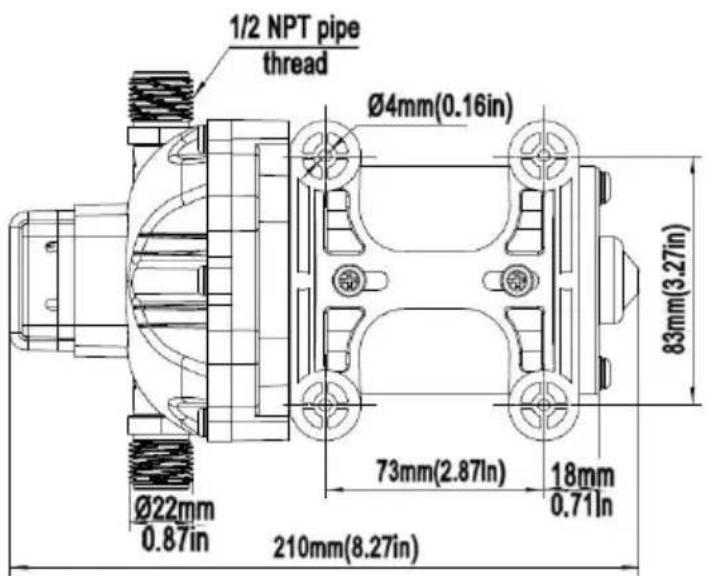

PRODUCT SIZE

Vevor NMDP33-G35-50-12 - PRODUCT SIZE - 1

text_image 1/2 NPT pipe thread Ø4mm(0.16in) Ø22mm 0.87in 73mm(2.87in) 18mm 0.71in 210mm(8.27in) 83mm(3.27in)

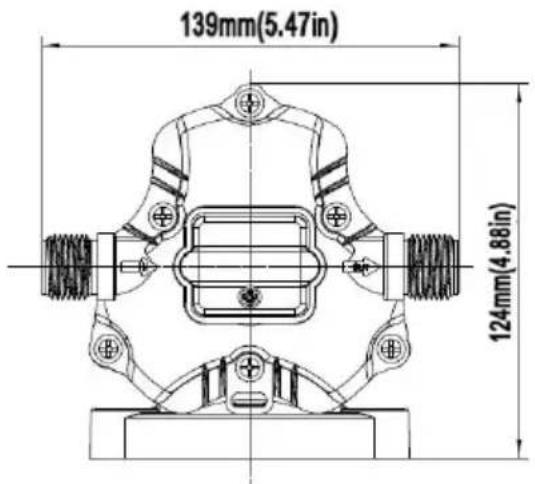

Vevor NMDP33-G35-50-12 - PRODUCT SIZE - 2

text_image 139mm(5.47in) 124mm(4.88in)

TROUBLESHOOTING

PULSIERENDER DURCHFLUSS - PUMPENZYKLUS EIN UND AUS

·Leitungen auf Knicke prüfen.
- Rohrleitungen oder Armaturen sind möglicherweise zu klein.
·Wasserhähne und Filter reinigen.
- Überprüfen Sie die Dichtheit der Anschlüsse auf Luftlecks.

Fehlgeschlagen beim Ansaugen, aber Motor läuft – keine Pumpenentladung

  • Einlass- oder Auslassleitung verstopft.
    ·Luftleck in der Ansaugleitung.
    • Durchstochene Pumpenmembran
    • Die anfängliche Amperezahl reicht nicht aus, um den Motor ausreichend starten.
  • Schmutz verstopft die Ventile.
    ·Riss im Pumpengehäuse.

MOTOR LÄSST SICH NICHT EINSCHALTEN

  • Lose oder unsachgemäße Verkabelung.
    · Der Pumpenkreis hat keinen Strom.
    • Durchgebrannte Sicherung.
  • Druckschalter defekt.
  • Motor defekt.

Pumpe schaltet sich nicht ab, nachdem alle Armaturen geschloss sind

• Durchstochenes Zwerchfell.
- Leck in der Abflussleitung.
- Druckschalter defekt.
- Unzureichende Spannung.

- Verstopfte Ventile im Pumpenkopf.

NIEDRIGER DURCHFLUSS UND DRUCK

• Luftleck am Pumpeneinlass.
- Ansammlung von Schmutz in der Pumpe oder den Leitungen.
- Abgenutztes Pumpenlager (eventuell begleitet von lauten Geräuschen).
• Durchstochenes Zwerchfell.
- Motor defekt.

LAUT

  • Prüfen Sie, ob die Montagefüße zu fest zusammengedrückt sind.
  • Ist die Montagefläche flexibel? Wenn ja, kann es zu Geräuschen komme
    ·Auf lose Köpfe/Schrauben achten.
  • Wenn die Pumpe an ein starres Rohr angeschlossen ist, kann es sein, sie Geräusche leichter überträgt.

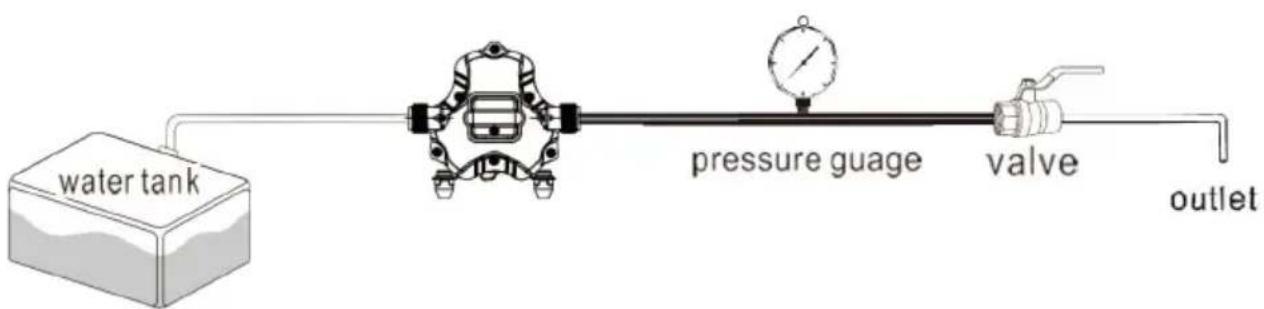

INSTALL THE PUMP AS THE PICTURE 1
Vevor NMDP33-G35-50-12 - LAUT - 1

T I P P I P: Der Druckregulierungsbereich ist begrenzt. Bitte lassen sich von professionellen Technikern anleiten, da die Maschine sonst möglicherweise nicht normal funktioniert.

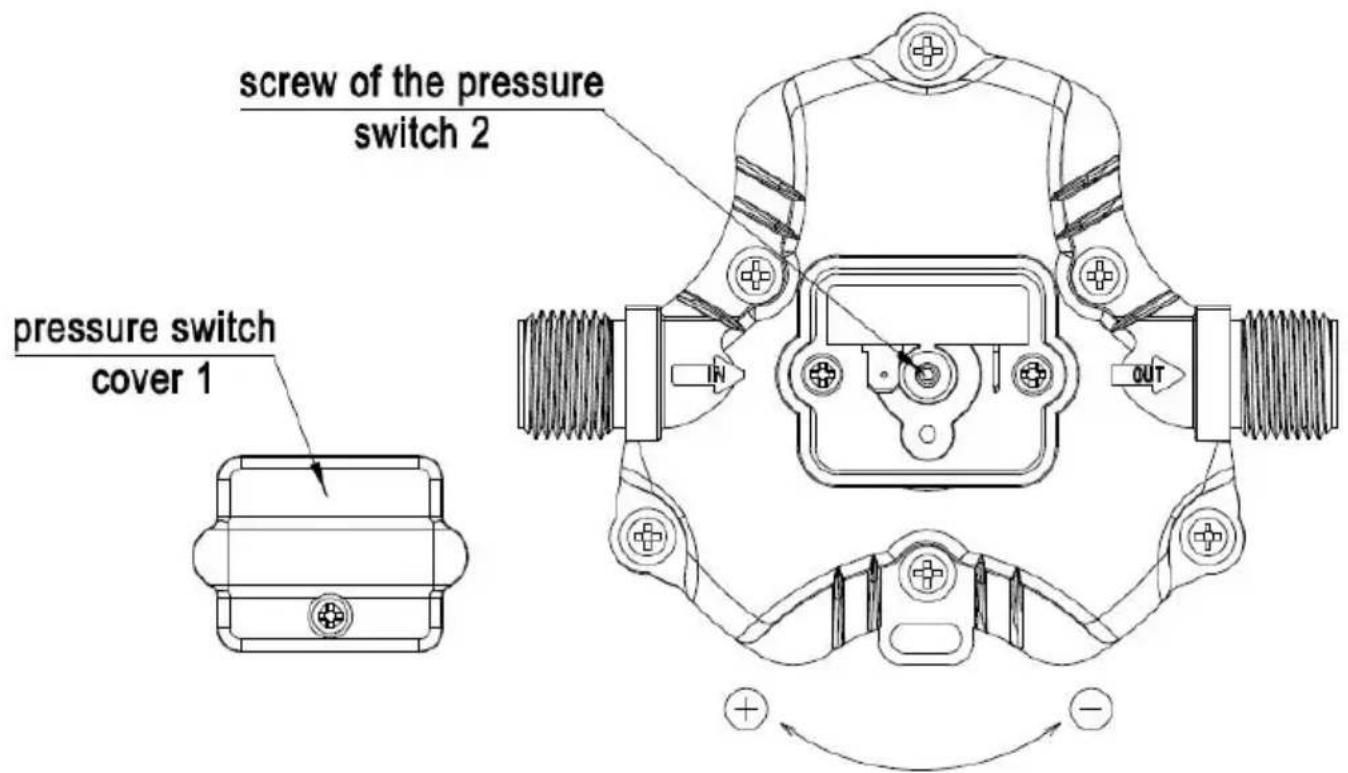

EINSTELLEN DES ABSCHALTDRUCKS DER PUMPE:

Schritt 1: Druckschalter-Abdeckung entfernen (Nr. 1)

Schritt 2: Stellen Sie die Druckeinstellschraube (Seriennummer 2) des

Druckschalters mit einem 2-mm-Schraubenschlüssel fein ein. Wenn Sie

Druck erhöhen möchten, drehen Sie sie im Uhrzeigersinn, wenn Sie de

verringern möchten, drehen Sie sie gegen den Uhrzeigersinn.

Schritt 3: Installieren Sie die Druckschalterabdeckung (Nr. 1)

picture 2
Vevor NMDP33-G35-50-12 - EINSTELLEN DES ABSCHALTDRUCKS DER PUMPE: - 1

Bitte wenden Sie sich an einen professionellen Techniker, wenn der Bypass Einstellung. Eine falsche Einstellung des Bypasses kann zu Schäden am Pumpe.

Der Bypass ist für den optimalen Betrieb der Pumpe voreingestellt.

Ihr Wenn Ihre Anwendung eine andere Einstellung für den Bypass erfordert, ändern Sie es selbst. Ziehen Sie die Schraube vorsichtig an zu erhöhen oder zu lösen die Schraube zur Verringerung des Mindestbetriebsdrucks des Bypass.

CAUTION

Bitte folgen Sie der Anleitung zur Installation des Produkts. Wenn Sie andere Maßnahmen als die in diesem Handbuch empfohlenen ergreifer kann dies zu Beschädigung der Pumpe.

*Die in der Bedienungsanleitung enthaltenen Nummern können ohne vorherige Ankündigung geringfügig geändert werden.
