NMDP33-G35-50-12 - Vattenpump Vevor - Gratis bruksanvisning och manual

Produkttyp	12 V DC vattenpump
Märke	Vevor
Modell	NMDP33-G35-50-12
Märkspänning	12 V DC
Märktryck	50 PSI (3,4 bar)
Max flöde	3,5 GPM (13,2 l/min)
Antal kammare	3
Inlopp/utlopp diameter	1/2" MNPT (han gänga)
Självsugande	Upp till 6 fot (1,8 m) vertikal höjd
Torrkörning	Ja, för normala arbetsbelastningar
Kontrolläge	Automatisk tryckströmbrytare (behovsstyrd)
Tillämpningar	Tryckvattensystem för yacht, husbil, husvagn; sprutor; rengöring; dricksvatten
Material	Pumphuvud plast, gummimembran, likströmsmotor
Mått (L × B × H)	210 × 124 × 139 mm
Vikt	2,5 kg (uppskattning)
Ingår i tillbehör	Bruksanvisning, 2 slangadaptrar, 1 filter, 1 sexkantsbult, 1 tätningstejp
Rekommenderad installation	Horisontell eller vertikal montering (huvud nedåt); använd 1/2" förstärkta flexibla slangar
Elektriskt skydd	15 A säkring på positiv ledning; separat krets
Underhåll	Rengör filtret regelbundet; vinterförvara innan lagring (töm vattnet)
Garanti	Se garantibevis på www.vevor.com/support

Vanliga frågor - NMDP33-G35-50-12 Vevor

Hur installerar jag pumpen NMDP33-G35-50-12?

Montera pumpen i valfri position (helst horisontellt eller vertikalt med huvudet nedåt för att undvika läckage). Fäst fötterna utan att trycka ihop dem för mycket. Använd förstärkta flexibla slangar med innerdiameter 1/2" (13 mm) för in- och utlopp. Anslut filtret till inloppet. Anslut den röda ledningen till batteriets pluspol och den svarta till minuspolen, med en 15 A säkring på pluspolen.

Vad är maximalt tryck för denna pump?

Märktrycket är 50 PSI (cirka 3,4 bar). Pumpen stannar automatiskt vid detta tryck. Du kan finjustera stopptrycket via tryckströmbrytarens skruv (2 mm nyckel).

Kan pumpen torrkörning?

Ja, denna pump är utformad för torrkörning vid normala arbetsbelastningar. Undvik dock långvarig torrkörning för att inte skada membranet.

Vad gör jag om pumpen inte suger?

Kontrollera följande: inga veck på slangarna, täta anslutningar (luftläckage), rent filter och ventiler, samt tillräcklig strömförsörjning (spänning > 12 V). Om problemet kvarstår, inspektera membranet och tryckströmbrytaren.

Vilken säkring använder jag till pumpen?

Använd en 15 A säkring på den positiva ledningen. Pumpkretsen måste vara separat och skyddad mot överström.

Är denna pump lämplig för dricksvatten?

Ja, modellen NMDP33-G35-50-12 är en dricksvattenpump 12 volt, idealisk för vattensystem i husbilar, yachter och husvagnar. Använd slangar som är godkända för dricksvatten.

Hur vinterförvarar jag pumpen?

Före en lagrings- eller frostperiod, töm pumpen och slangarna helt på vatten. Rengör filtret och pumpen, förvara den sedan på en torr och frostfri plats. Se bruksanvisningen för mer information.

Vilka tillbehör medföljer pumpen?

Pumpen levereras med: 1 bruksanvisning, 2 slangadaptrar, 1 filter, 1 sexkantsbult och 1 tätningstejp.

Vad gör jag om pumpen låter?

Kontrollera att monteringsfötterna inte är för hårt åtdragna, att monteringsytan är stel, och att pumphuvudets skruvar är åtdragna. Om pumpen är ansluten till ett styvt rörsystem, lägg till en kort sektion av flexibel slang för att dämpa vibrationer.

Hur justerar jag stopptrycket?

Ta bort locket på tryckströmbrytaren (markering 1). Använd en 2 mm nyckel och vrid justeringsskruven: medurs för att öka trycket, moturs för att minska. Sätt tillbaka locket efter justering.

BRUKSANVISNING NMDP33-G35-50-12 Vevor

Teknisk Support och e-garanticertifikat

Varning- För att minska risken för skada måste användaren bruksanvisningen noggrant.

KORREKT AVFALLSHANTERINGDenna produkt omfattas av bestämmelserna i det europeiska direktivet 2012/19/EU. Symbolen som visar en soptunna korsa anger att produkten kräver separat sophämtning i EU. Detta produkten och alla tillbehör märkta med denna symbol. Produ märkta som sådana får inte slängas tillsammans med vanligt hushållsavfall, utan måste lämnas till en insamlingsplats för återvinning av elektriska och elektroniska apparater.

En ekonomisk arbetshäst, 33-serien är konstruerad för flexibilitet.

3-kammarserien är vår Heavy-Duty vattenpump. I t ger vattenflödet med h volym med minskad pumpcykling, tack vare det stora trekammarmembranet Med omkopplare på begäran. 33-serien finns i tre storlekar, 1,8GPM/60psi, 3,0GPM/50psi och 3,5GPM/50psi, uppfyller dina speciella krav med positiv förutsägbar prestanda. 33-serien kan minska snabb cykling och tillåta vatte att strömma tillbaka från utloppssidan till pumpens inloppssida. Vi erbjuder även en mängd olika kopplingar och filter som är lätta att ansluta.

En otrolig funktionslista, högkvalitativa komponenter plus fantastisk prestanda Trekammarkonstruktionen med hög volym, driven av en kraftig motor producerar flödeshastigheter på 1,8GPM/3,0GPM/3,5 GPM, som kan självsugande upp till 6 vertikalfot och kan köras torrt, vilket gör den till e prestationsledare. Denna pump erbjuder även en mängd olika kopplingar of filter som är lätta att ansluta.

FEATURES

·3-kammars membranpump
- Kontinuerlig tjänst
- Industriell - standard monteringsmönster n
- Torrkörningsförmåga för normal arbetsbelastning
·Automatisk: styrs av tryckvakt
·Självsugande
· Tyst drift
- Antändningsskyddad

APPLICATIONS

• Yacht/RV/husvagn tryckvattensystem
• Sprutarmatur (fordonsmonterade sprutor, elektriska sprutor)
• Rengöringsmaskiner Luftfuktare vattenrening, medicinsk apparatur
• Mat dryck fyllning & vätskeöverföring
• Solvattensystem
• Alla andra trycksättningssystem

Material

1. membranpump med tillhörande tillbehör
2. (minst) bitar av flexibla, förstärkta slangrör, med kollapsstyrka på två ga inloppets kollapstryck (slangen måste vara minst 1/2"D)
3. slangklämmor och skruvar i rostfritt stål
   4.skruvar för att fästa pumpen på monteringsytan

1 strömbrytare
1 säkring
1 skruvmejsel
1 starkt skärredskap för slang (om så önskas) Teflontejp eller tätningsm

Inställning

1. Pumpen kan monteras i valfritt läge. Om pumphuvudet monteras vertika ska det vara i nedsänkt läge för att undvika läckage in i motorhuset i h av fel.
2. Säkra fötterna, men tryck inte ihop dem. För hårt åtdragning av fästskruvarna kan minska deras förmåga att avleda buller och vibrationer.
3. Inlopps- och utloppsslangarna måste vara 1/2" (13 mm) I D förstärkta slangar. Diametern på grenarna och enskilda matningsledningar från utloppo bör inte vara mindre än 3/8" (10 mm).
4. Pumla systemet med högtryck (2 x pumpklassning), flätad, flexibel slang att minimera vibrationer/buller.
5. Applicera inte inloppstryck som överstiger 30psi. Försök i allmänhet und eventuellt inloppstryck helt.
6. Undvik veck eller beslag som kan orsaka alltför stora begränsningar.
7. Sil ska fästas på inloppssidan.
8. Beslagen måste säkras för att undvika läckage
9. Använd klämmor i båda ändarna av slangen för att förhindra att luft lä i vattenledningen.

10. Om backventilen är installerad i rörsystemet måste den ha ett spricktr på högst 2 psi.

11. Om du applicerar en tätningsmedel eller VVS-tejp, var försiktig så att inte över dra åt, eftersom de kan sugas in.

12. Denna pump ska kopplas till sin egen dedikerade krets. Anslut den p ledningen (röd) till den positiva polen på ditt batteri och den negativa led (svart) till den negativa polen på ditt batteri.
13. Installera en strömbrytare på en lättillgänglig plats för att styra elektric till pumpen. Stäng av pumpen när den inte används under längre periode när tanken är tom.
14. Den elektriska kretsen ska skyddas med en överströmsskyddsanordning (säkring) i plusledningen. Denna pump kräver en 15 amp säkring.
15. Pumpkretsen bör inte inkludera några andra elektriska belastningar.
16. Eftersom vattentillförselpumpen inte är nödvändig, hänvisa till ledningsschemat under den elektriska informationen. Se till att ha rätt trådstorlek för längden på träden du använder.
17. Kontrollera spänningen på pumpmotorn efter installationen. Spänningen bör kontrolleras när pumpen är i drift. Full spänning måste vara tillgänglig pumpmotorn ibland.

Anteckningar

1. Flexibel dricksvattenslang eller PEX-slang rekommenderas istället för stell rör vid pumpen. Om du väljer att använda styva rörledningar, tillhandahåll kort slanglängd mellan röret och pumpen för att undvika buller och vibrati
2. Det gör vi rekommenderar inte användning av metallbeslag. Använd de medföljande plastbeslagen om möjligt.
3. Justera inte bypass personligen utan hjälp av en tekniker.
4. Brist på desinficering och underhåll är en av huvudorsakerna till pumper underprestanda. Vänligen utför underhåll och vinterställ pumpen vid lämpliga tidpunkter, särskilt före och efter en period av förvaring.

ACCESSORIES

1 tema	Kvantitet
	NMDP33-	NMDP33-	NMDP33-
	G18-60-12	G30-50-12	G35-50-12
M anual	1	1	1
Slangadapter	x	2	2
Filtrera	x	1	1
Sexkantsbult	x	1	1
Tätningstejp	x	1	1

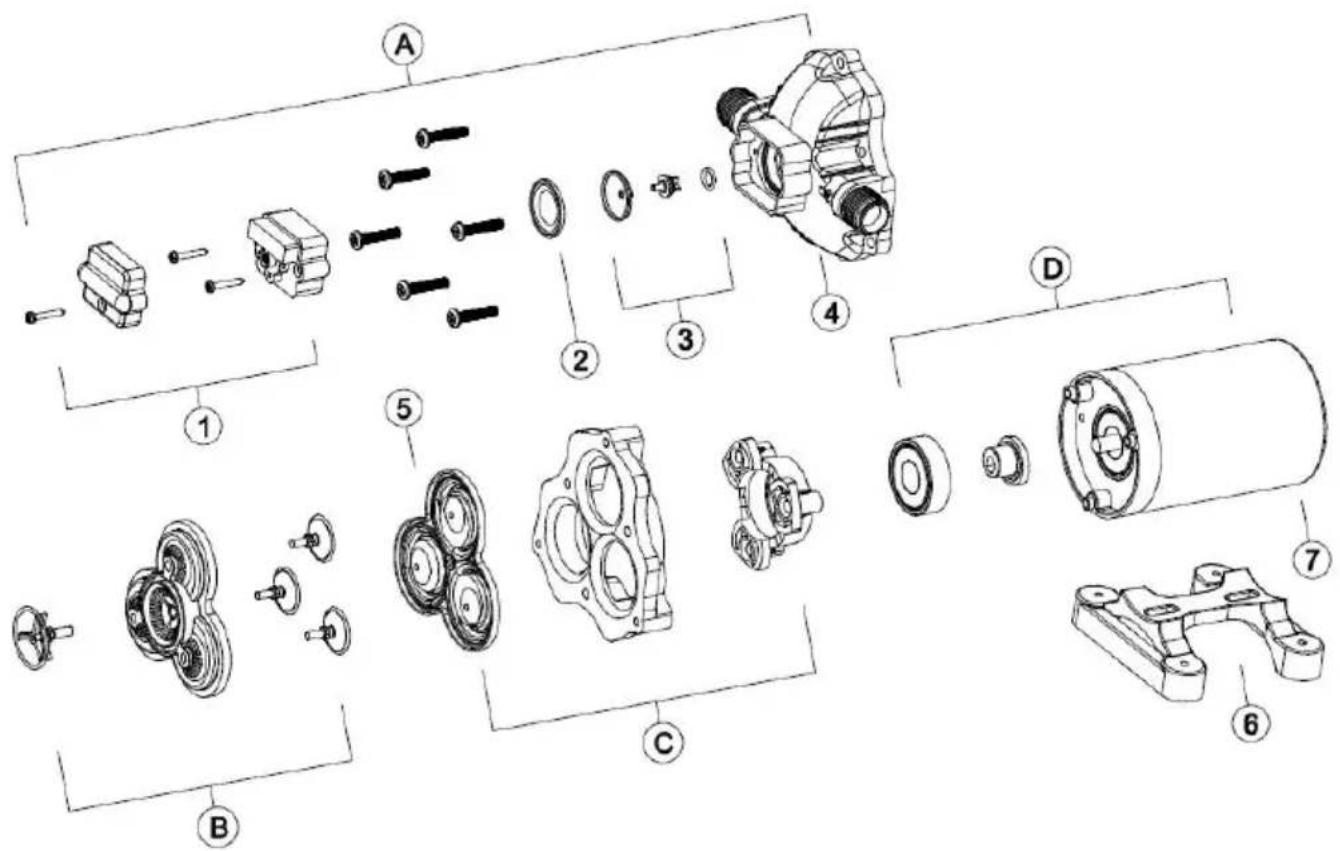

EXPLODED VIEWS

NYCKEL	Beskrivning	Kvantitet
A	Pumphuvudenhet	1
B	Ventilmontering	1
C	Membranmontering	1
D	Motorenhet	1
1	Tryckbrytare	1
2	Tryckbrytarens membran	1
3	Ventilkärna	1
4	Pumphuvud	1
5	Membran	1
6	Gummifot	1
7	Motor	1

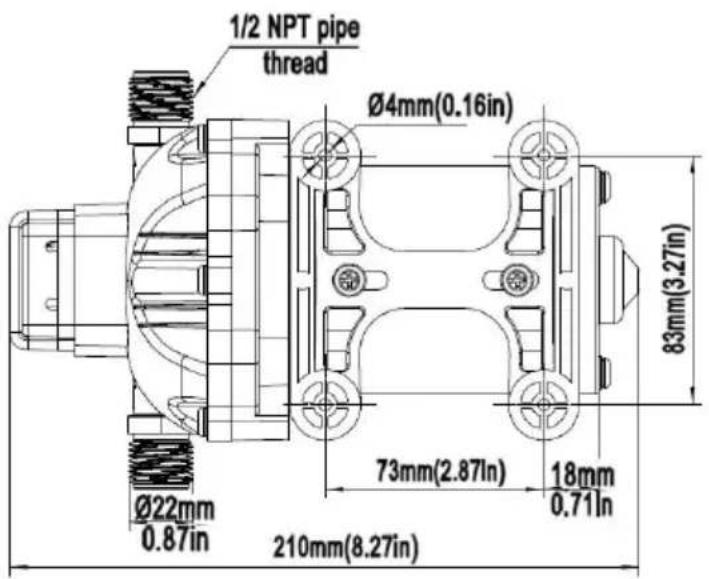

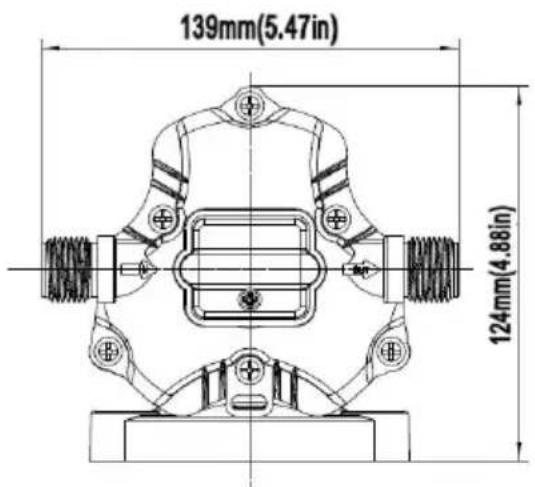

PRODUCT SIZE

TROUBLESHOOTING

PULSERANDE FLÖDE- PUMP CYKLAR PÅ OCH AV

• Kontrollera linjer för veck.
  ·VVS-ledningar eller rördelar kan vara för små.
  ·Rengör kranar och filter.
• Kontrollera tätheten för luftläckor.

·Begränsad intags- eller utloppsledning.
·Luftläckage i inloppsledningen.
·Punkterat pumpmembran
- Den initiala förstärkaren räcker inte för att starta motorn tillräckligt.
- Smuts täpper till i ventilerna.

·Spricka i pumphuset.

MOTORN SLÅR INTE PÅ

• Lösa eller felaktiga ledningar.
• Pumpkretsen har ingen ström.
• Trasig säkring.
• Misslyckad tryckvakt.
• Defekt motor.

• Punkterat diafragma.
• Utloppsledningsläcka.
• Defekt tryckvakt.
• Otilräcklig spänning.
• Tilltäppta ventiler i pumphuvudet.

LÅGT FLÖDE OCH TRYCK

• Luftläckage vid pumpintaget.
• Ansamling av skräp inuti pumpen eller rörledningarna.
• Slitet pumplager (eventuellt tillsammans med högt ljud).
• Punkterat diafragma.
• Defekt motor.

BULLRIG

• Kontrollera om monteringsfötterna är för hårt hoptryckta.
• Är monteringsytan flexibel? I så fall kan det lägga till brus.
• Kontrollera för lösa huvud/skruvar.
• Om pumpen är försedd med ett styvt rör, kan den överföra ljud lättare

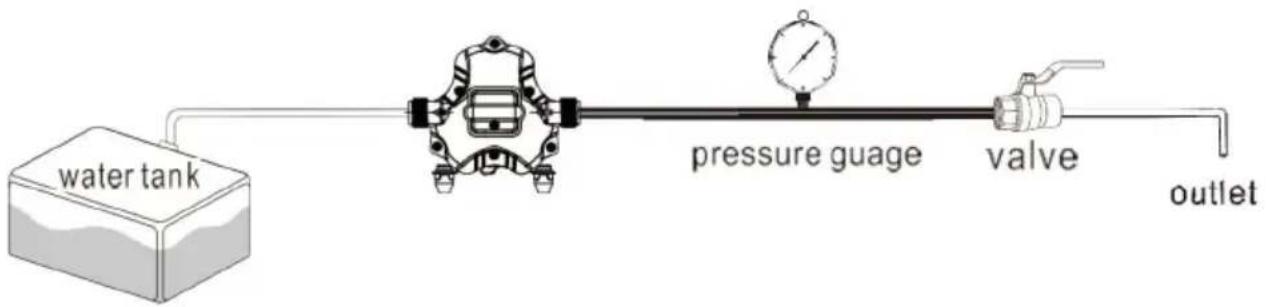

INSTALL THE PUMP AS THE PICTURE 1

T I P: Omfånget för tryckreglering är begränsat. Vänligen kör under ledning av professionella tekniker, annars kanske maskinen inte fungerar normalt.

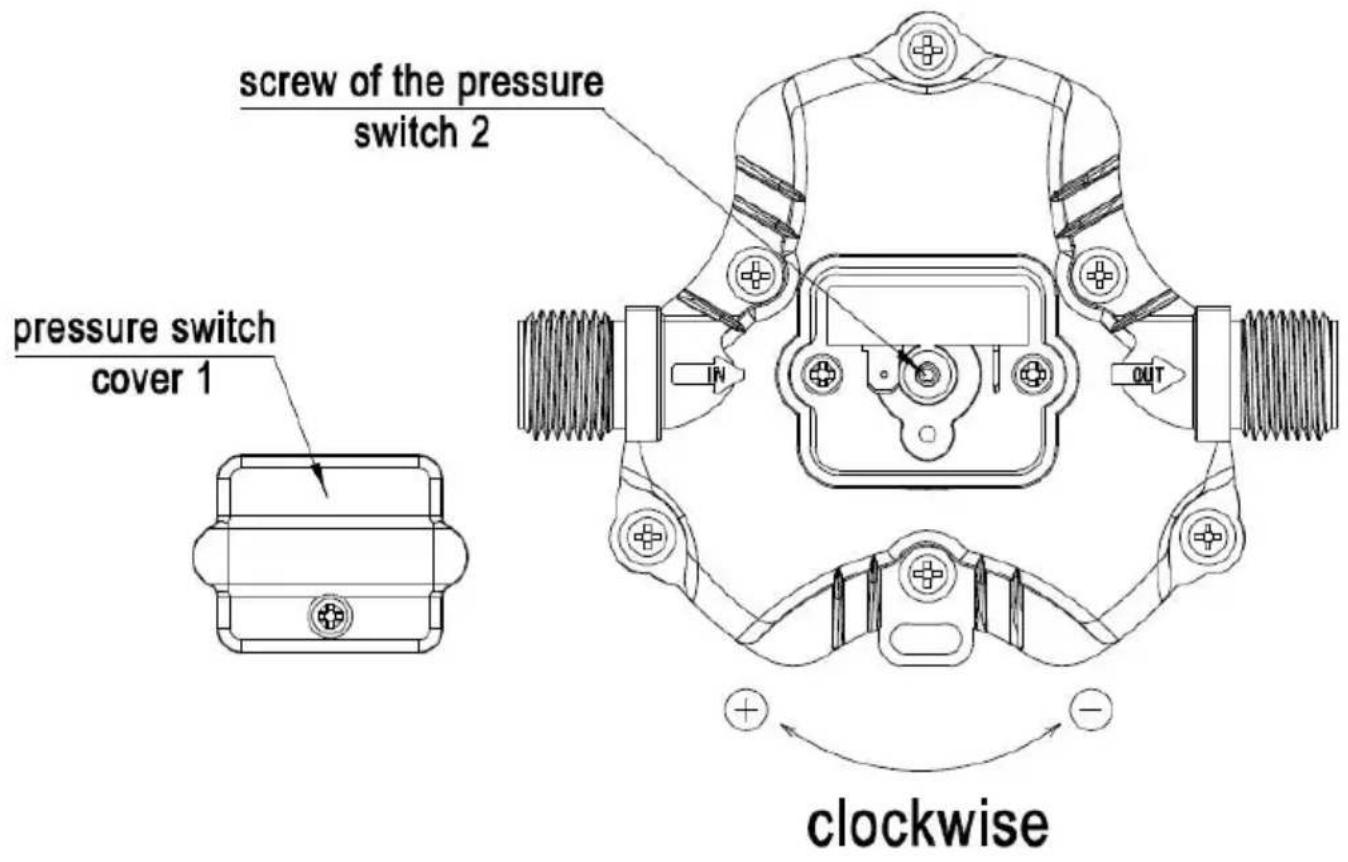

JUSTERING AV PUMPENS AVSTÄNGNINGSTRYCK:

Steg 1: Ta bort locket till tryckvakten (nr 1)

Steg 2: Finjustera tryckjusteringsskruven (serienummer 2) på tryckbrytare en 2 mm skiftnyckel, om du vill öka trycket, vrid den medurs, om du trycket, vrid den moturs.

Steg 3: Installera tryckvaktslocket (nr 1)

picture 2

Kontakta en professionell tekniker om bypass behöver justering. En ko justering av bypass kan skada pump.

Bypass är förinställt för optimal drift av pumpen. Om din applikatione kräver en annan inställning för bypass, kan du ändra det själv. Dra a skruven försiktigt för att öka eller lossa skruven för att minska det lä drifttrycket på gå förbi.

CAUTION

Vänligen följ bruksanvisningen för att installera produkten. Några åtgärd utanför vad som rekommenderas i denna handbok kan medföra skada pumpen.

*Det finns några mindre ändringar av siffrorna som ingår i användarmanualen utan föregående meddelande.
