MANUALE UTENTE NMDP33-G35-50-12 Vevor
Tecnico Supporto e certificato di garanzia elettronica www.vevor.com/support
POMPA PER ACQUA POTABILE DA 12 VOL
MODELLO: NMDP33-G18-60-12 / NMDP33-G30-50-12 / NMDP33-G35-50-12
![]() | Attenzione: per ridurre il rischio di lesioni, l'utente deve legg attentamente il manuale di istruzioni. |
![]() | SMALTIMENTO CORRETTOQuesto prodotto è soggetto alle disposizioni della Direttiva eui 2012/19/UE. Il simbolo raffigurante un bidone della spazzatura barrato indica che il prodotto richiede la raccolta differenziata rifiuti nell'Unione europea. Ciò si applica al prodotto e a tutti accessori contrassegnati con questo simbolo. I prodotti contrassegnati come tali non possono essere smaltiti con i no rifiuti domestici, ma devono essere portati in un punto di rad il riciclaggio di dispositivi elettrici ed elettronici. |
Un cavallo di battaglia economico, la serie 33 è progettata per la flessibi serie a 3 camere è la nostra pompa per acqua Heavy-Duty. Fornisce un d'acqua ad alto volume con cicli di pompaggio ridotti, grazie al grande diaframma a tre camere. Con interruttore on-demand. La serie 33 è dispoc in tre misure, 1,8 GPM/60 psi, 3,0 GPM/50 psi e 3,5 GPM/50 psi, soddi tuoi requisiti speciali con prestazioni positive e prevedibili. La serie 33 può ridurre i cicli rapidi e consentire all'acqua di fluire di nuovo dal lato di u lato di ingresso della pompa. Offriamo anche una varietà di raccordi e fil da collegare.
| Proprietà | Specifiche |
| NMDP33-G18-60-12 | NMDP33-NUMERO DI MODELLO: G30-50-12 | NMDP33-NUMERO DI MODELLO: G35-50-12 | |
| Tensione nominale | Corrente continua 12V | Corrente continua 12V | Corrente continua 12V |
| Pressione nominale | 60 psi | 50 psi | 50 psi |
| Numero di Camera | 3 PZ | 3 PZ | 3 PZ |
| Portata massima | 1,8 galloni a minuto | 3,0 galloni al minuto | 3,5 galloni al minuto |
| Diametro di ingresso/uscita | 1/2" filettatura interna | 1/2" filettatura interna | 1/2" filettatura interna |
Un elenco di caratteristiche incredibile, componenti di alta qualità, oltre a prestazioni sorprendenti. Il design ad alto volume a tre camere, azionato i motore per impieghi gravosi, produce portate di 1,8 GPM/3,0 GPM/3,5 GP in grado di autoadescarsi fino a 6 piedi verticali e può funzionare a secche la rende leader nel rapporto prezzo/prestazioni. Questa pompa offre anche una varietà di raccordi e filtri facili da collegare.
FEATURES
·Pompa a membrana a 3 camere
·Servizio continuo
- Modello di montaggio standard industriale
- Funziona a secco per carichi di lavoro normali
·Automatico: controllato dal pressostato
· Autoadescante
·Funzionamento silenzioso
- Protetto contro l'accensione
APPLICATIONS
- Sistema di acqua pressurizzata per yacht/camper/roulotte
- Dispositivi di irrorazione (irroratrici montate su veicoli, irroratrici elettriche)
- Macchine per la pulizia Umidificatori per la depurazione dell'acqua, apparecchiature mediche
- Riempimento di bevande alimentari e trasferimento di liquidi
- Sistema solare idrico
· Qualsiasi altro sistema di pressurizzazione
INSTALLATION
Materiali
- pompa a membrana con relativi accessori
- (almeno) pezzi di tubo flessibile rinforzato, con resistenza al collasso p doppio della pressione di collasso in ingresso (il tubo deve avere un diar minimo di 1/2")
- Fascette stringitubo e viti in acciaio inossidabile
- viti per fissare la pompa alla superficie di montaggio
1 interruttore di interruzione elettrica
1 fusibile
1 cacciavite
1 utensile da taglio robusto per tubi (se desiderato) Nastro in teflon o sigillante
Impostare
- La pompa può essere montata in qualsiasi posizione. Se montata verticalmente, la testa della pompa deve essere in posizione abbassata per evitare perdite nella carcassa del motore in caso di malfunzionamento.
- Fissare i piedini, ma non comprimerli. Un serraggio eccessivo delle viti fissaggio può ridurre la loro capacità di dissipare rumore e vibrazioni.
- I tubi di ingresso e di uscita devono essere tubi rinforzati con diametro interno di 1/2" (13 mm). Il diametro delle diramazioni e delle singole lin alimentazione dall'uscita non deve essere inferiore a 3/8" (10 mm).
- Collegare il sistema tramite tubi flessibili intrecciati ad alta pressione (2
la portata della pompa) per ridurre al minimo vibrazioni e rumore.
- Non applicare una pressione di ingresso superiore a 30 psi. In genera cercare di evitare completamente qualsiasi pressione di ingresso.
- Evitare qualsiasi piega o raccordo che potrebbe causare restrizioni eccessive.
- Il filtro deve essere fissato sul lato di ingresso.
- I raccordi devono essere fissati per evitare perdite
- Utilizzare fascette su entrambe le estremità del tubo per evitare perdite d'aria nella linea dell'acqua.
- Se nell'impianto idraulico è installata una valvola di ritegno, la sua pressione di apertura non deve essere superiore a 2 psi.
- Se si applica un sigillante o un nastro idraulico, fare attenzione a no esagerare stringere, perché potrebbero essere risucchiati.
- Questa pompa dovrebbe essere cablata sul suo circuito dedicato. Coll' il cavo positivo (rosso) al terminale positivo della batteria e il cavo negati (nero) al terminale negativo della batteria.
- In un luogo facilmente accessibile, installare un interruttore per controlli l'elettricità della pompa. Spegnere la pompa quando non viene utilizzata più lunghi periodi o quando il serbatoio è vuoto.
- Il circuito elettrico deve essere protetto con un dispositivo di protezione sovracorrente (fusibile) nel cavo positivo. Questa pompa richiede un fusibile da 15 amp.
- Il circuito della pompa non deve includere altri carichi elettrici.
- Poiché la pompa di alimentazione dell'acqua non è essenziale, fare riferimento alla tabella dei cavi sotto le informazioni elettriche. Assicurarsi avere le dimensioni corrette dei cavi per la lunghezza del cavo che si utilizzando.
- Dopo l'installazione, controllare la tensione al motore della pompa. La tensione deve essere controllata quando la pompa è in funzione. A volte, tensione completa deve essere disponibile al motore della pompa.
Appunti
- Si consiglia di utilizzare un tubo flessibile per acqua potabile o un tub
anziché una tubazione rigida alla pompa. Se si sceglie di utilizzare una tubazione rigida, prevedere un breve tratto di tubo tra il tubo e la pompa evitare rumore e vibrazioni.
- Noi facciamo sconsigliamo l'uso di raccordi metallici. Quando possibile, utilizzare i raccordi in plastica forniti.
- Non regolare personalmente il bypass senza l'aiuto di un tecnico.
- La mancanza di sanificazione e manutenzione è una delle principali ca delle scarse prestazioni della pompa. Si prega di effettuare la manutenzior di mettere la pompa in condizioni invernali nei momenti appropriati, in particolare prima e dopo un periodo di stoccaggio.
ACCESSORIES
| 1 tema | Quantità | ||
| NMDP33-G18-60-12 | NMDP33-G30-50-12 | NMDP33-G35-50-12 | |
| Manuale | 1 | 1 | 1 |
| Adattatore per tubo | X | 2 | 2 |
| Filtro | X | 1 | 1 |
| Bullone esagonale | X | 1 | 1 |
| Nastro sigillante | X | 1 | 1 |

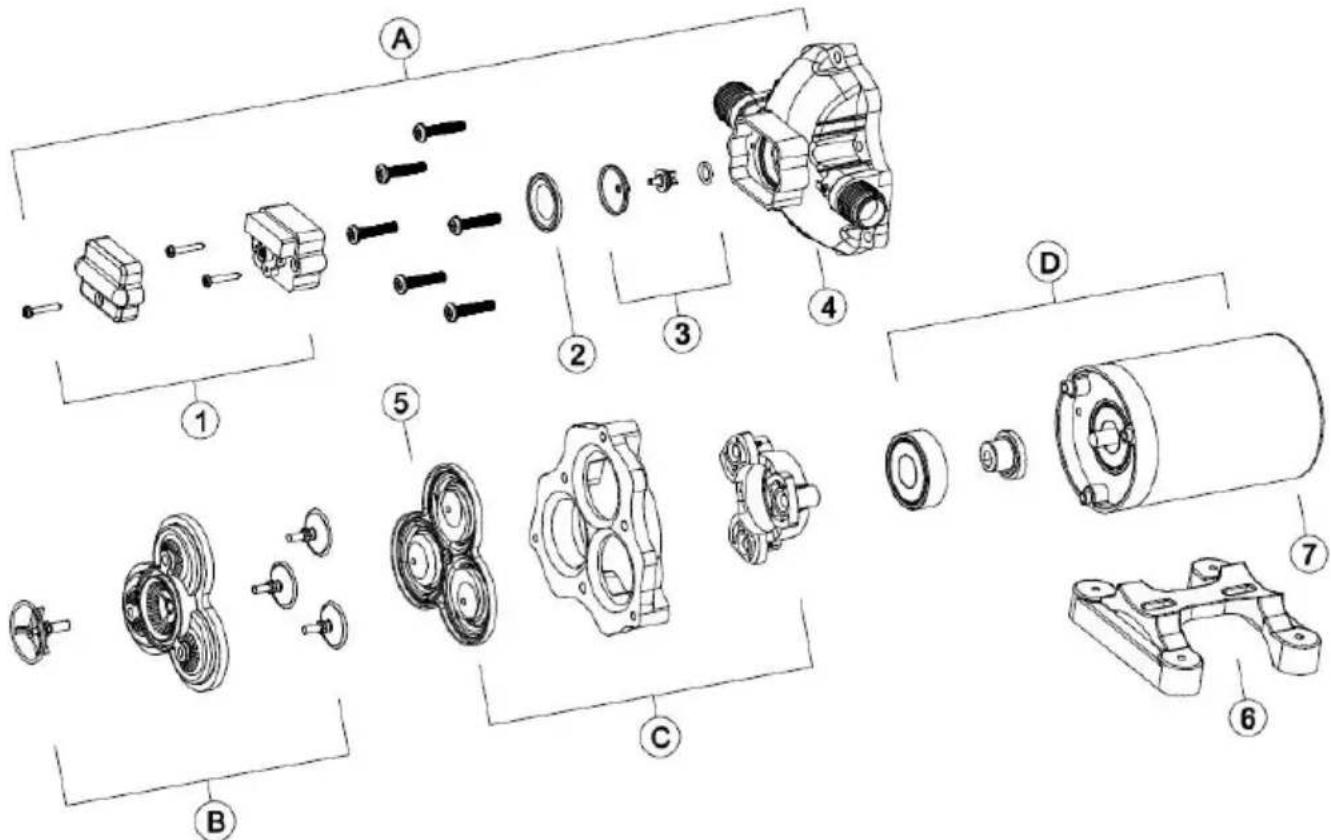

EXPLODED VIEWS

| CHIAVE | Descrizione | Quantità |
| UN | Gruppo testa pompa | 1 |
| B | Gruppo valvola | 1 |
| C | Gruppo diaframma | 1 |
| D | Montaggio motore | 1 |
| 1 | Interruttore di pressione | 1 |
| 2 | Diaframma del pressostato | 1 |
| 3 | Nucleo della valvola | 1 |
| 4 | Testa della pompa | 1 |
| 5 | Diaframma | 1 |
| 6 | Piede di gomma | 1 |
| 7 | Motore | 1 |

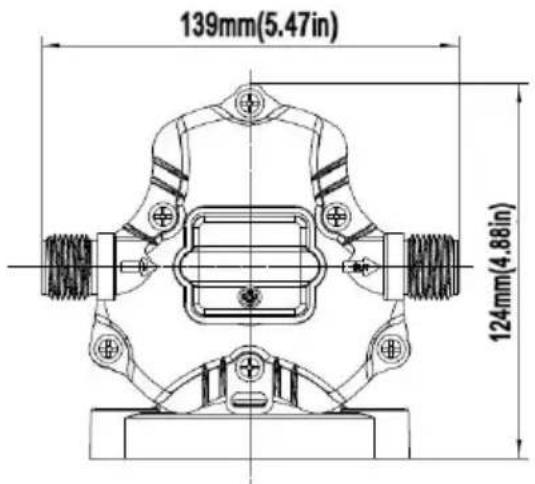

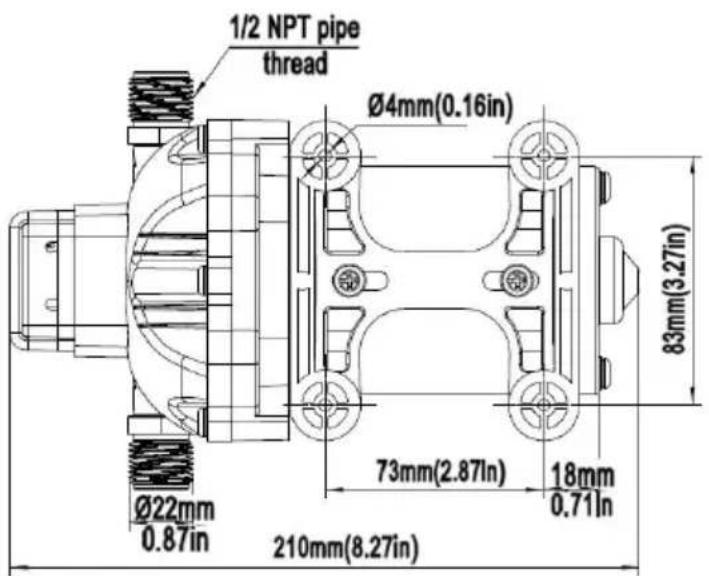

PRODUCT SIZE
FLUSSO PULSANTE - CICLI DI ACCENSIONE E SPEGNIMENTO DELLA POMPA
- Controllare che le linee non siano piegate.
·Le tubazioni idrauliche o i raccordi potrebbero essere troppo piccoli.
·Pulire rubinetti e filtri. - Controllare la tenuta dei raccordi per eventuali perdite d'aria.
·Linea di aspirazione o di scarico ostruita.
·Perdita d'aria nella linea di aspirazione.
- Membrana della pompa forata
·L'amperaggio iniziale non è sufficiente per avviare correttamente il motore.
·Detriti intasano le valvole.
- Crepa nell'alloggiamento della pompa.
IL MOTORE NON SI ACCENDE
· Cablaggio allentato o non corretto.
• Il circuito della pompa non è alimentato.
- Fusibile bruciato.
- Pressostato guasto.
- Motore difettoso.
LA POMPA NON SI SPEGNE DOPO CHE TUTTI GLI APPARE
SONO STATI CHIUSI
• Diaframma perforato.
- Perdita nella linea di scarico.
- Pressostato difettoso.
- Tensione insufficiente.
- Valvole ostruite nella testa della pompa.
BASSO FLUSSO E PRESSIONE
- Perdita d'aria all'aspirazione della pompa.
- Accumulo di detriti all'interno della pompa o delle tubature.
- Cuscinetto della pompa usurato (eventualmente accompagnato da forte rumore).
• Diaframma perforato. - Motore difettoso.
RUMOROSO
- Controllare che i piedini di montaggio non siano troppo compressi.
· La superficie di montaggio è flessibile? In tal caso, potrebbe causare ru - Controllare che non vi siano viti/testa allentate.
- Se la pompa è collegata tramite un tubo rigido, il rumore potrebbe ess trasmesso più facilmente.

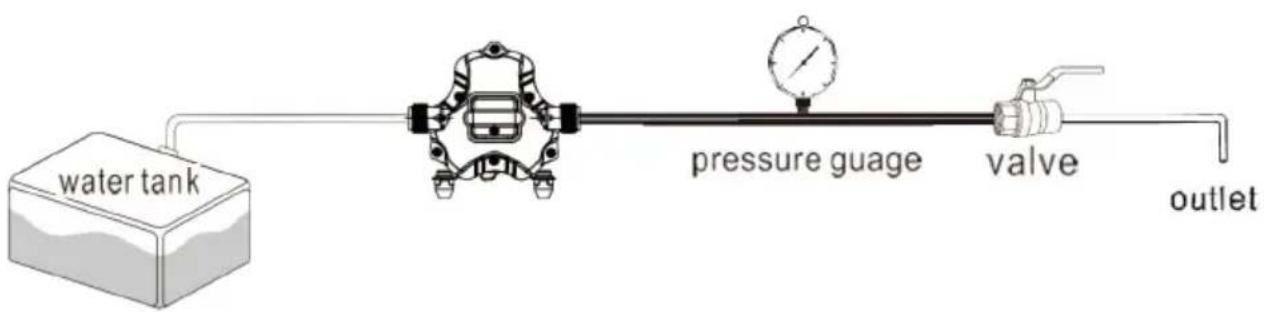

INSTALL THE PUMP AS THE PICTURE 1

SUGGERIMENTO : La gamma di regolazione della pressione è limitata Operare sotto la guida di tecnici professionisti, altrimenti la macchina potre non funzionare normalmente .
REGOLAZIONE DELLA PRESSIONE DI ARRESTO DELL POMPA:
Fase 1: rimuovere il coperchio del pressostato (n. 1)
Fase 2: Regolare con precisione la vite di regolazione della pressione di serie 2) del pressostato con una chiave da 2 mm: se si desidera pressione, ruotarla in senso orario, se si desidera diminuirla, ruotarla in antiorario.
Fase 3: Installare il coperchio del pressostato (n. 1)
picture 2

Si prega di consultare un tecnico professionista nel caso in cui sia necessario il bypass aggiustamento. Una regolazione non corretta del bypass può danneggiare il pompa.
Il bypass è preimpostato per un funzionamento ottimale della pompa.
tuo l'applicazione richiede un'impostazione diversa per il bypass, è possibile cambialo tu stesso. Stringi con attenzione la vite per aument allentare la vite per diminuire la pressione minima di esercizio del bypassare.
CAUTION
Si prega di seguire il manuale di istruzioni per installare il prodotto. Qualsiasi un'azione al di fuori di quanto raccomandato in questo manu può portare danni alla pompa.
*I numeri riportati nel manuale utente potrebbero subire piccole modific senza preavviso.
