INSTRUKCJA OBSŁUGI NMDP33-G35-50-12 Vevor

Techniczny Wsparcie i certyfikat e-gwarancji

Ostrzeżenie: Aby zminimalizować ryzyko obrażeń, użytkownik powinien uważnie przeczytać instrukcję obsługi.

PRAWIDŁOWA UTYLIZACJATen produkt podlega postanowieniom dyrektywy europejskiej 2012/19/UE. Symbol przedstawiający przekreślony kosz na śmie na kółkach oznacza, że produkt wymaga oddzielnej zbiórki od w Unii Europejskiej. Dotyczy to produktu i wszystkich akcesor oznaczonych tym symbolem. Produktów oznaczonych w ten sp nie można wyrzucać razem ze zwykłymi odpadami domowymi, należy je oddać do punktu zbiórki w celu recyklingu urządzeń elektrycznych i elektronicznych.

Ekonomiczny koń roboczy, seria 33 została zaprojektowana z myślą o elastyczności. Seria 3-komorowa to nasza pompa wodna Heavy-Duty. Zapewnia ona przepływ wody o dużej objętości przy zmniejszonych cyklach pompy, dzięki dużej membranie trójkomorowej. Z przełącznikiem na żądanie. Seria 33 jest dostępna w trzech rozmiarach, 1,8 GPM/60 psi, 3,0 GPM/50 3,5 GPM/50 psi, spełniając Twoje specjalne wymagania dzięki pozytywnej przewidywalnej wydajności. Seria 33 może zmniejszyć szybkie cykle i umożliwiać przepływ wody z powrotem ze strony wylotowej do strony włoto pompy. Oferujemy również różnorodne łatwe do podłączenia złączki i filtry.

Nieruchomość

Specyfikacje

	NMDP33-G18-60-12	NMDP33-G30-50-12	NMDP33-G35-50-12
Napięcie znamionowe	Prąd stały 12 V	Prąd stały 12 V	Prąd stały 12 V
Ciśnienie znamionowe	60 PSI	50 PSI	50 PSI
Numer izby	3 SZT.	3 SZT.	3 SZT.
Maksymalny przepływ	1,8 galona na minutę	3,0 galonów na minutę	3,5 galona na minutę
Średnica wlotu/wylotu	1/2" NPT	1/2" NPT	1/2" NPT

Niesamowita lista funkcji, wysokiej jakości komponenty i niesamowita wydajność. Trójkomorowa konstrukcja o dużej objętości, napędzana wytrzymałym silnikiem, zapewnia przepływ 1,8 GPM/3,0 GPM/3,5 GPM, zdolna do samozasysania do 6 stóp w pionie i może pracować na sucho czyni ją liderem pod względem stosunku ceny do wydajności. Ta pompa oferuje również różnorodne, łatwe do podłączenia złączki i filtry.

FEATURES

·3-komorowa pompa membranowa
- Praca ciągła
-Przemysłowy - standardowy wzór montażu
- Możliwość pracy na sucho przy normalnych obciążeniach
·Automatyczny: sterowany za pomocą wyłącznika ciśnieniowego
•Samoczynne zalewanie
· Cicha praca
·Zabezpieczony przed zapłonem

APPLICATIONS

• System ciśnieniowego zasilania wodnego jachtu/kampera/przyczepy kempingowej
• Osprzęt do opryskiwaczy (opryskiwacze montowane na pojazdach,

opryskiwacze elektryczne)

• Maszyny czyszczące, nawilżacze, oczyszczacze wody, aparatura medyczna
• Napełnianie napojów spożywczych i przenoszenie płynów
• System solarny do wody
• Każdy inny system ciśnieniowy

INSTALLATION

Przybory

1. pompa membranowa z akcesoriami

2. (przynajmniej) kawałki elastycznego, wzmocnionego węża rurowego o wytrzymałości na zgniatanie dwukrotnie większej od ciśnienia zgniatania na wlocie (wąż musi mieć minimalną średnicę 1/2"D)

3. Zaciski i śruby ze stali nierdzewnej

4. śruby mocujące pompę do powierzchni montażowej

1 wyłącznik elektryczny
1 bezpiecznik
1 śrubokręt
1 mocne narzędzie do cięcia rur (jeśli chcesz)Taśma teflonowa lub uszczelniacz

Organizować coś

1. Pompa może być zamontowana w dowolnej pozycji. Jeśli jest zamontov pionowo, głowica pompy powinna być w pozycji dolnej, aby uniknąć wyciel do obudowy silnika w przypadku awarii.
2. Zabezpiecz stopy, ale ich nie ściskaj. Zbytnie dokręcenie śrub zabezpieczających może zmniejszyć ich zdolność do rozpraszania hałasu i wibracji.
3. Węże wlotowe i wylotowe muszą być wzmocnione 1/2" (13 mm) I D. Średnica odgałęzień i poszczególnych przewodów zasilających od wylotu nie powinna być mniejsza niż 3/8" (10 mm).
4. Podłącz system do instalacji za pomocą przewodów wysokociśnieniowych (o wydajności 2 x pompa), elastycznych przewodów z opłotem, aby

zminimalizować wibracje i hałas.

1. Nie stosuj ciśnienia wlotowego przekraczającego 30 psi. Generalnie star się całkowicie unikać jakiegokolwiek ciśnienia wlotowego.
2. Unikaj wszelkich załamań i połączeń, które mogą powodować nadmierne ograniczenia.
3. Sitko powinno być zamontowane po stronie wlotowej.
4. Złącza muszą być zabezpieczone, aby zapobiec przeciekom
5. Zamocuj zaciski na obu końcach węża, aby zapobiec przedostawaniu si powietrza do przewodu wodnego.
6. Jeżeli w instalacji hydraulicznej zainstalowany jest zawór zwrotny, jego ciśnienie otwarcia nie powinno przekraczać 2 psi.
7. Jeśli nakładasz uszczelniacz lub taśmę instalacyjną, uważaj, aby nie nałożyć jej za dużo. zaciskać, ponieważ mogą zostać wciągnięte.
8. Ta pompa powinna być podłączona do własnego, dedykowanego obwo Podłącz przewód dodatni (czerwony) do dodatniego zacisku akumulatora, a przewód ujemny (czarny) do ujemnego zacisku akumulatora.
9. W łatwo dostępnym miejscu zainstaluj przełącznik, aby kontrolować zasilanie elektryczne pompy. Wyłącz pompę, gdy nie jest używana przez dłuższy czas lub gdy zbiornik jest pusty.
10. Obwód elektryczny powinien być zabezpieczony urządzeniem zabezpieczającym przed przetężeniem (bezpiecznikiem) w przewodzie dodatnim. Ta pompa wymaga bezpiecznika 15 A.
11. Obwód pompy nie powinien zawierać żadnych innych obciążeń elektrycznych.
12. Ponieważ pompa doprowadzająca wodę nie jest niezbędna, zapoznaj s tabelą przewodów pod informacjami elektrycznymi. Upewnij się, że masz odpowiedni rozmiar przewodu dla długości przewodu, którego używasz.
13. Po instalacji sprawdź napięcie na silniku pompy. Napięcie należy sprawdzić, gdy pompa pracuje. Czasami na silniku pompy musi być dostęj pełne napięcie.

Notatki

1. Zamiast sztywnego rurociągu przy pompie zaleca się elastyczny wąż do

wody pitnej lub rurę PEX. Jeśli zdecydujesz się na sztywne rury, zapewni krótki odcinek węża między rurą a pompą, aby uniknąć hałasu i wibracji.

1. Robimy nie zaleca się stosowania metalowych okuć. Jeśli to możliwe, należy używać dostarczonych plastikowych okuć.
2. Nie dokonuj samodzielnej regulacji obejścia bez pomocy technika.
3. Brak dezynfekcji i konserwacji jest jedną z głównych przyczyn słabej wydajności pompy. Przeprowadzaj konserwację i zimowanie pompy w odpowiednich momentach, szczególnie przed i po okresie przechowywania.

ACCESSORIES

1 motyw	Ilość
	NMDP33-G18-60-12	NMDP33-G30-50-12	NMDP33-G35-50-12
Podręcznik	1	1	1
Adapter węża	X	2	2
Filtr	X	1	1
Śruba sześciokątna	X	1	1
Taśma uszczelniająca	X	1	1

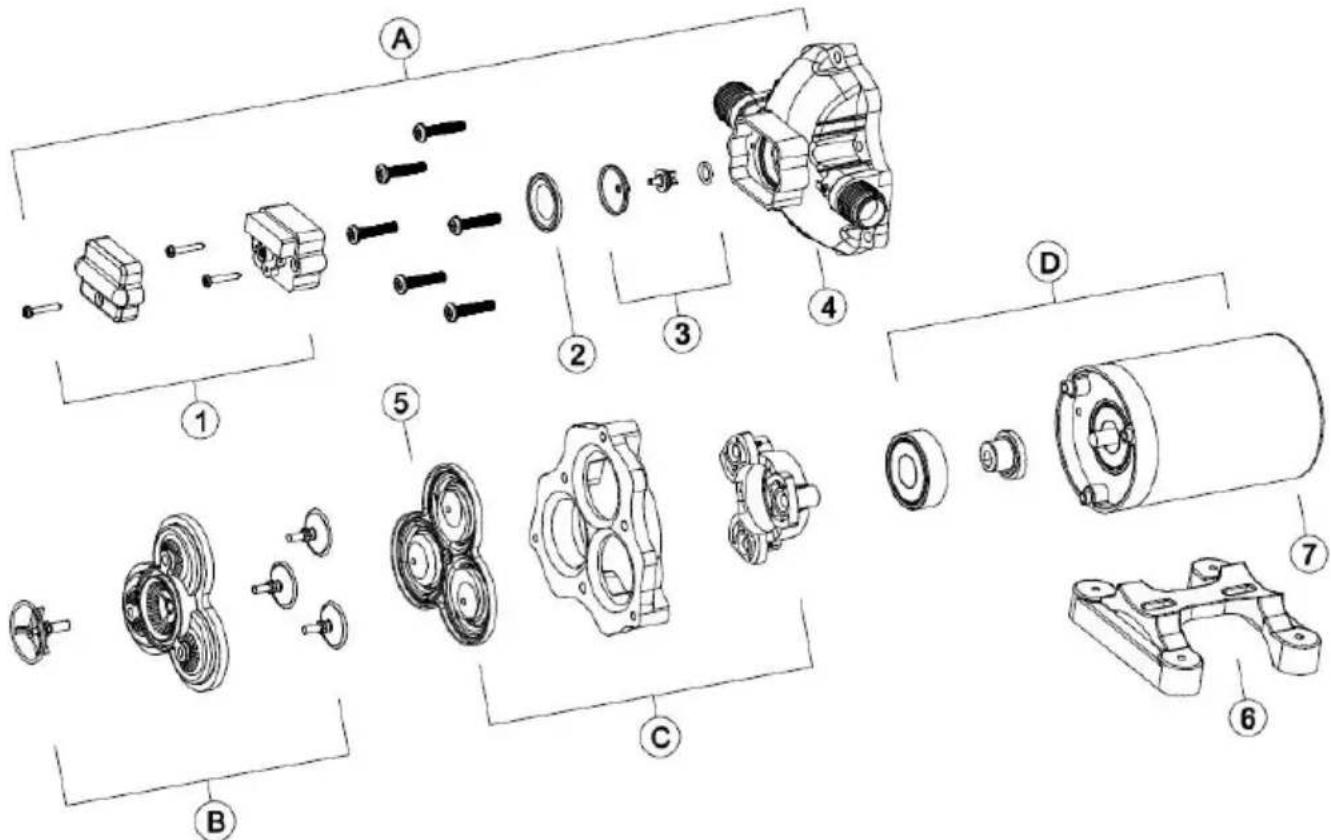

EXPLODED VIEWS

KLAWISZ	Opis	Ilość
A	Zespół głowicy pompy	1
B	Zespół zaworów	1
C	Zespół membrany	1
D	Montaż silnika	1
1	Wyłącznik ciśnieniowy	1
2	Membrana wyłącznika ciśnieniowego	1
3	Rdzeń zaworu	1
4	Głowica pompy	1
5	Membrana	1
6	Stopka gumowa	1
7	Silnik	1

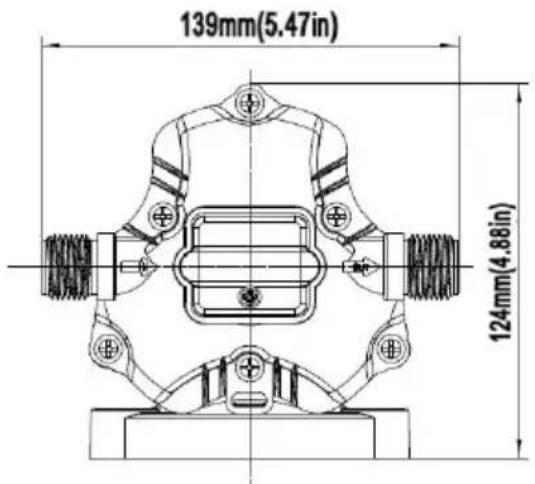

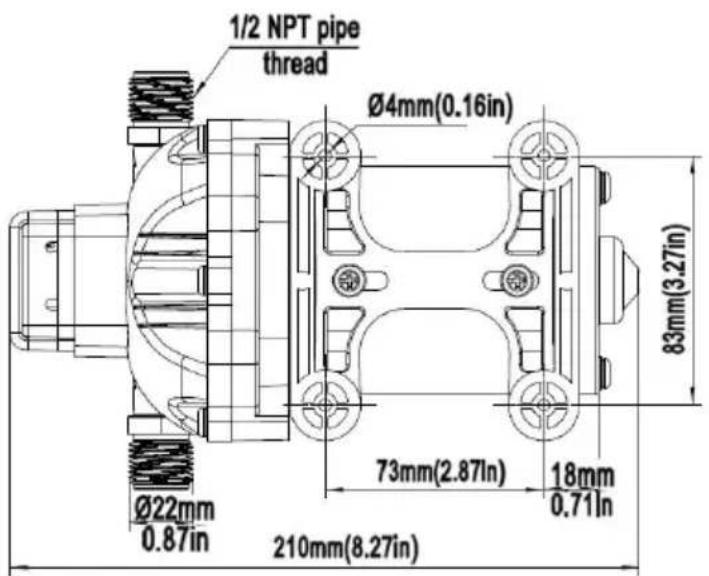

PRODUCT SIZE

1/2 NPT pipe thread Ø4mm(0.16in) Ø22mm 0.87in 73mm(2.87in) 18mm 0.71in 210mm(8.27in) 83mm(3.27in)

139mm(5.47in) 124mm(4.88in)

TROUBLESHOOTING

PRZEPLYW PULSUJACY - CYKLE POMPY WŁĄCZONE I WYŁĄCZONE

·Sprawdź przewody pod kątem załamań.
-Przewody lub złączki hydrauliczne mogą być zbyt małe.
·Wyczyść krany i filtry.
- Sprawdź szczelność połączeń, czy nie ma nieszczelności.

BRAK ZALEWANIA, ALE SILNIK DZIAŁA – BRAK WYPŁYWU Z POMPY

• Ograniczony dopływ lub odpływ.
  ·Nieszczelność powietrza w przewodzie dolotowym.
• Przebita membrana pompy
• Początkowe natężenie prądu nie jest wystarczające do prawidłowego uruchomienia silnika.
  ·Zanieczyszczenia zatykają zawory.
• Pęknięcie w obudowie pompy.

SILNIK NIE WŁĄCZA SIE

• Luźne lub nieprawidłowe okablowanie.
• Obwód pompy nie ma zasilania.
• Przepalony bezpiecznik.
• Uszkodzony wyłącznik ciśnieniowy.
  • Wadliwy silnik.

POMPA NIE WYŁĄCZA SIE PO ZAMKNIĘCIU WSZYSTKICH URZĄDZEŃ

• Przebita przepona.
• Nieszczelność przewodu wylotowego.
• Wadliwy wyłącznik ciśnieniowy.
• Niewystarczające napięcie.
• Zapchane zawory w głowicy pompy.

NISKI PRZEPŁYW I CIŚNIENIE

• Nieszczelność powietrza na wlocie pompy.
• Nagromadzenie się zanieczyszczeń wewnątrz pompy lub instalacji hydraulicznej.
• Zużyte łożysko pompy (możliwe, że z towarzyszącym temu głośnym hałasem).
• Przebita przepona.
  Wadliwy silnik.

HAŁAŚLIWY

·Sprawdź, czy nóżki montażowe nie są zbyt mocno ściśnięte.
- Czy powierzchnia montażowa jest elastyczna? Jeśli tak, może to powodc hałas.
·Sprawdź, czy głowice/śruby nie są poluzowane.
- Jeżeli pompa jest podłączona do sztywnej rury, może łatwiej przenosić I

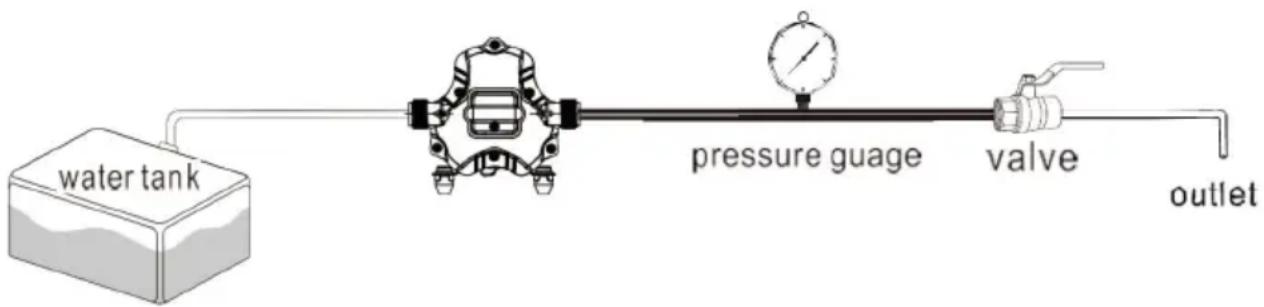

INSTALL THE PUMP AS THE PICTURE 1

WSKAZÓWKA : Zakres regulacji ciśnienia jest ograniczony. Proszę obsługiwać pod nadzorem profesjonalnych techników, w przeciwnym razie

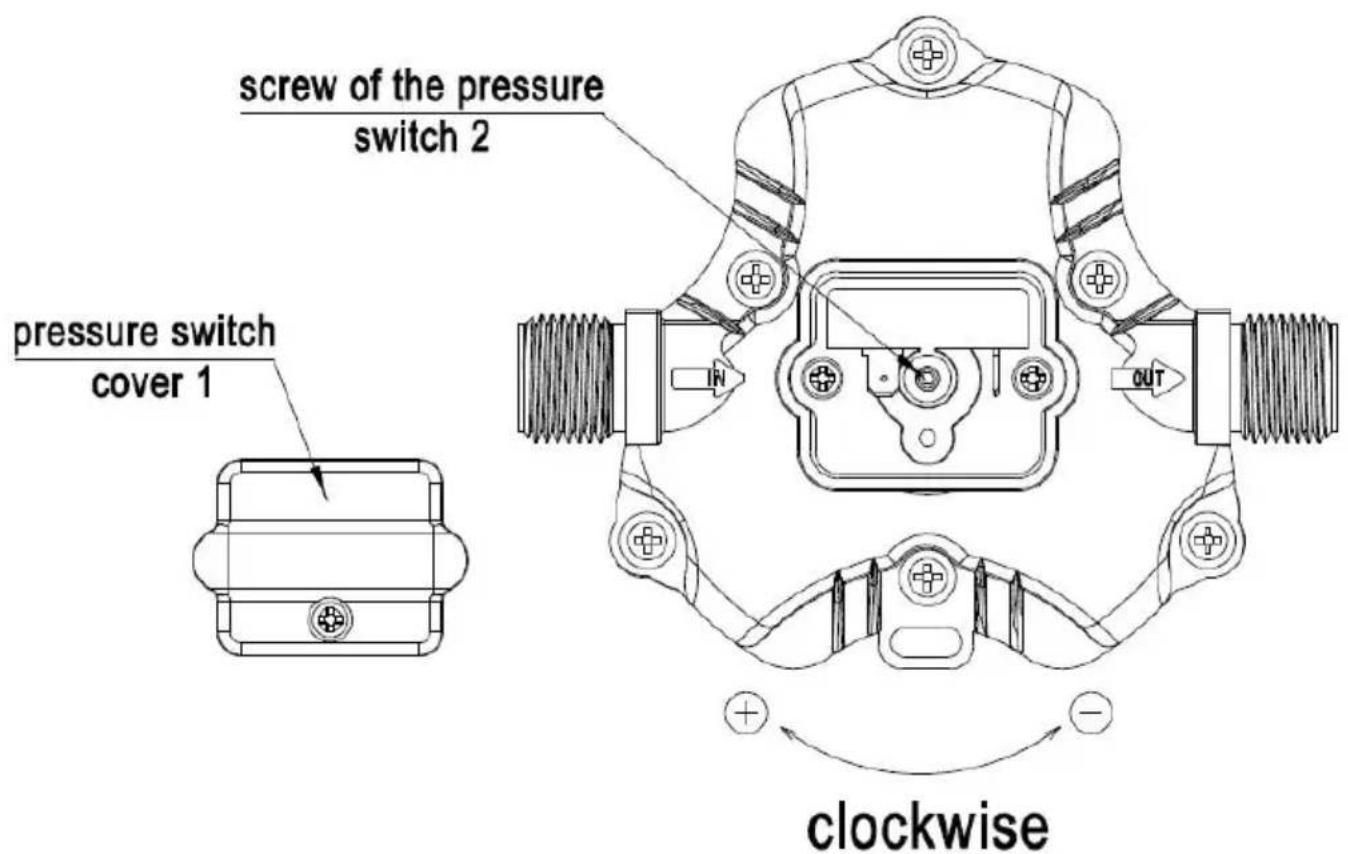

REGULACJA CIŚNIENIA WYŁĄCZAJĄCEGO POMPE:

Krok 1: Zdejmij pokrywę wyłącznika ciśnieniowego (nr 1)

Krok 2: Wyreguluj śrubę regulacji ciśnienia (numer seryjny 2) wyłącznik ciśnieniowego za pomocą klucza 2 mm. Jeśli chcesz zwiększyć ciśnien przekręć ją zgodnie z ruchem wskazówek zegara, jeśli chcesz zmniejsz ciśnienie, przekręć ją przeciwnie do ruchu wskazówek zegara.

Krok 3: Zamontuj pokrywę wyłącznika ciśnieniowego (nr 1)

picture 2

W przypadku konieczności wykonania obejścia należy skonsultować się fachowcem. modyfikacja. Nieprawidłowa regulacja obejścia może

spowodować uszkodzenie pompa.

Obejście jest ustawione wstępnie dla optymalnej pracy pompy. Jeśli aplikacja wymaga innego ustawienia obejścia, możesz zmień to sam. Ostrożnie dokręć śrubę, aby zwiększyć lub poluzować śruba zmniejszająca minimalne ciśnienie robocze objazd.

CAUTION

Proszę postępować zgodnie z instrukcją obsługi, aby zainstalować prod Wszelkie działanie wykraczające poza zalecenia zawarte w niniejszej instrukcji może spowodować uszkodzenie pompy.

*W przypadku drobnych zmian liczb podanych w instrukcji obsługi, someone zostać wprowadzone bez wcześniejjszego powiadomienia.
