Produkttyp	Infrarot-Wärmebildkamera
Marke	Vevor
Modell	SC384M
Detektorauflösung	384 × 288 Pixel
Spektralbereich	8 ~ 14 μm
NETD	35 mK
Sichtfeld	43.7° × 31.9°
Fokussierung	Manuell

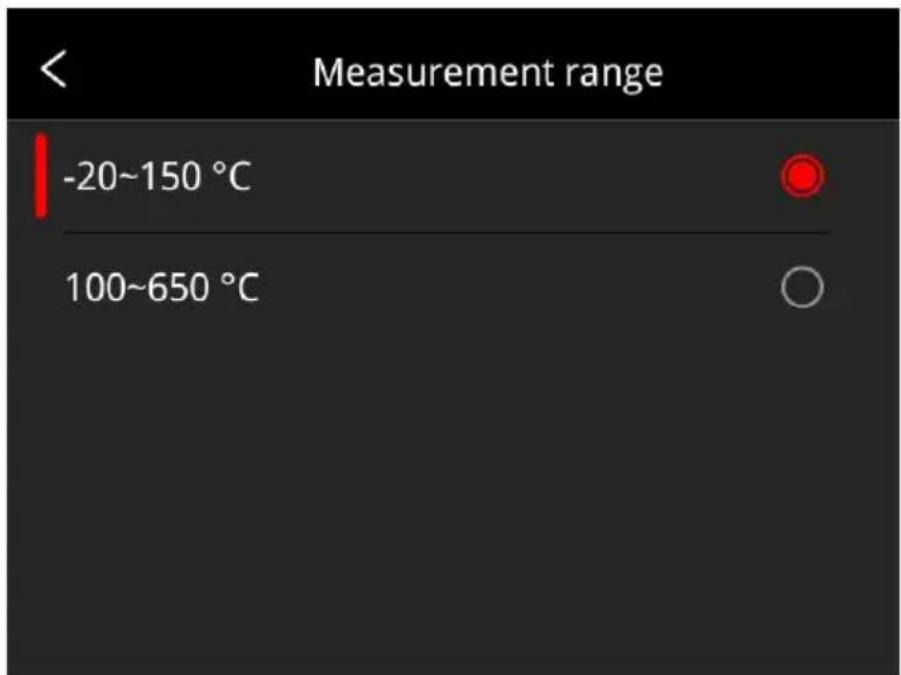

Temperaturmessbereich	-20 °C ~ 150 °C / 100 °C ~ 550 °C
Genauigkeit	±2 % oder ±2 °C
Messmodi	Mittelpunkt, heiß/kalt, benutzerdefinierte Punkte/Linien/Zonen (bis zu 10 Punkte, 10 Zonen, 10 Linien)
Farbpaletten	10 Typen
Digitalzoom	1×, 2×, 4×, 8×
Bildschirm	3,5 Zoll Touchscreen (480 × 640)
Speicher	MicroSD-Karte 32 GB (erweiterbar bis 512 GB)
Bildformate	XX-IR.jpg (thermisch + Daten), XX-DC.jpg (sichtbar)
Videoaufnahme	H.264 ohne Temperaturdaten
Stromversorgung	Wiederaufladbarer Li-Ionen-Akku, Akkulaufzeit 4 h
Ladeschnittstelle	USB Typ-C
Ladezeit	3 h
Konnektivität	USB, Wi-Fi
Analysesoftware	PC (Thermoanalyse) und Mobilgerät (iOS/Android)
Stativmontage	1/4"-20 UNC
Schutzklasse	IP54
Betriebstemperatur	-10 °C ~ +50 °C
Sturzfestigkeit	2 m
Reinigung der Linsen	Isopropylalkohol ≥30 % oder Ethylalkohol 96 % mit Watte
Sicherheit	Nicht auf intensive Lichtquellen oder Laser richten; Umgebungstemperatur -20 ~ 60 °C; Luftfeuchtigkeit 10 ~ 95 % nicht kondensierend

Häufig gestellte Fragen - SC384M Vevor

Wie lade ich den Akku der Wärmebildkamera Vevor SC384M?

Sie können den Akku über das Netzteil (USB-C) oder einen Computer laden. Die Ladezeit beträgt etwa 3 Stunden. Mit einer speziellen Ladestation kann der Akku auch separat geladen werden.

Wie stelle ich den Fokus am SC384M ein?

Drehen Sie den Fokusring um das Objektiv im oder gegen den Uhrzeigersinn, bis ein scharfes Bild entsteht. Dieser Vorgang ist manuell.

Was tun, wenn das Bild Rauschen oder Unregelmäßigkeiten aufweist?

Führen Sie eine Non-Uniformitätskorrektur durch, indem Sie die Taste Zurück oder Galerie lange drücken. Dies gleicht Pixelabweichungen aufgrund von Umgebungstemperaturänderungen aus.

Welche Bildmodi sind verfügbar?

Verfügbare Modi sind: thermisch, sichtbar, Dual-Spektrum-Fusion, PIP (Bild im Bild) und DDE (Kontrastverbesserung). Einige Modi sind möglicherweise je nach Modell nicht verfügbar.

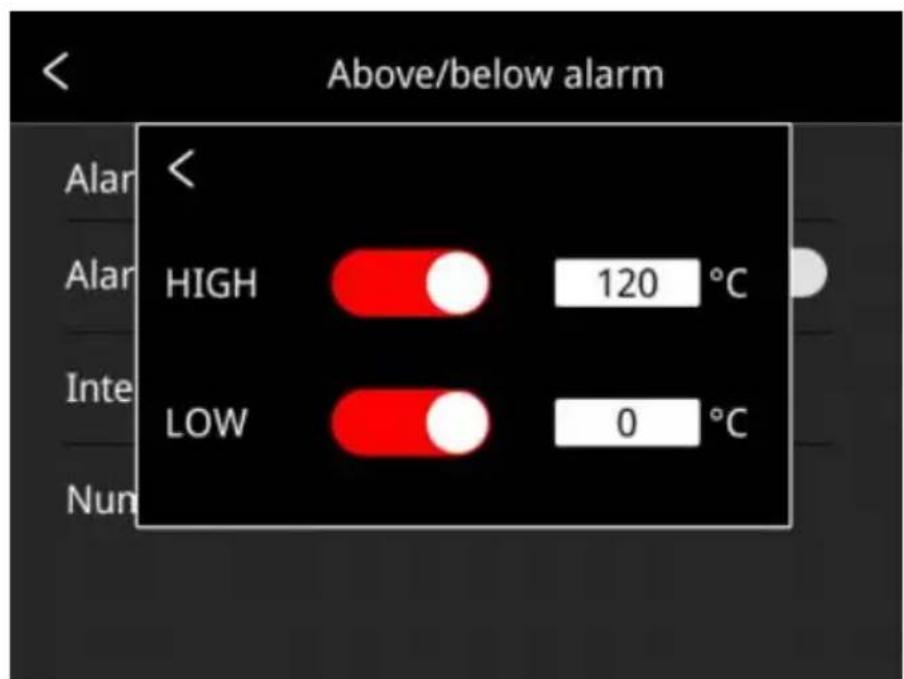

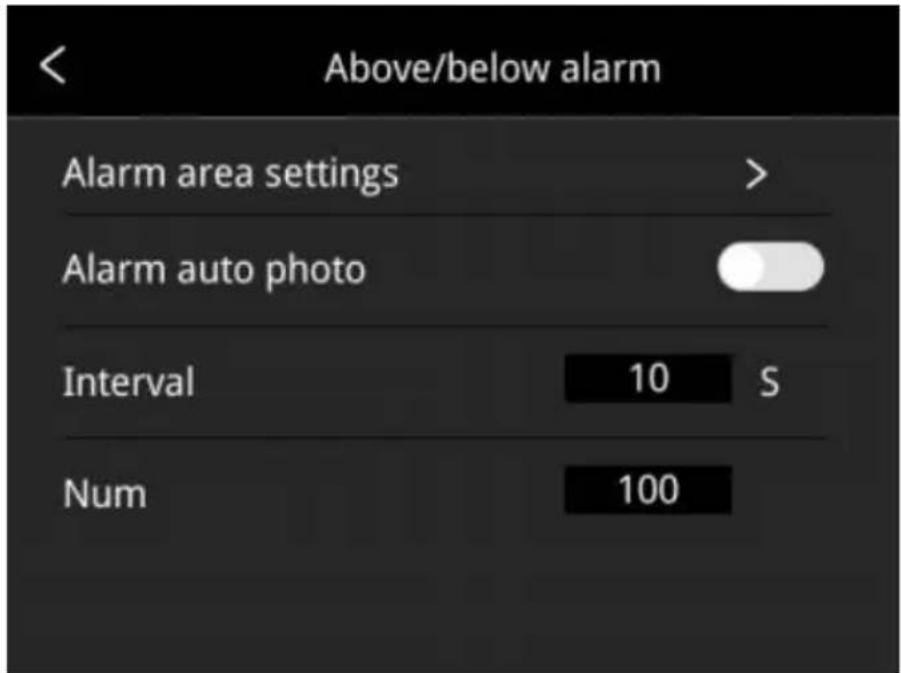

Wie stelle ich einen Temperaturalarm ein?

Gehen Sie im Hauptmenü zu den Alarmeinstellungen. Sie können den Hoch- oder Niedrigtemperaturalarm aktivieren, Schwellenwerte festlegen (z. B. 120 °C für hoch, 0 °C für niedrig) und bei Alarm die automatische Bildaufnahme aktivieren.

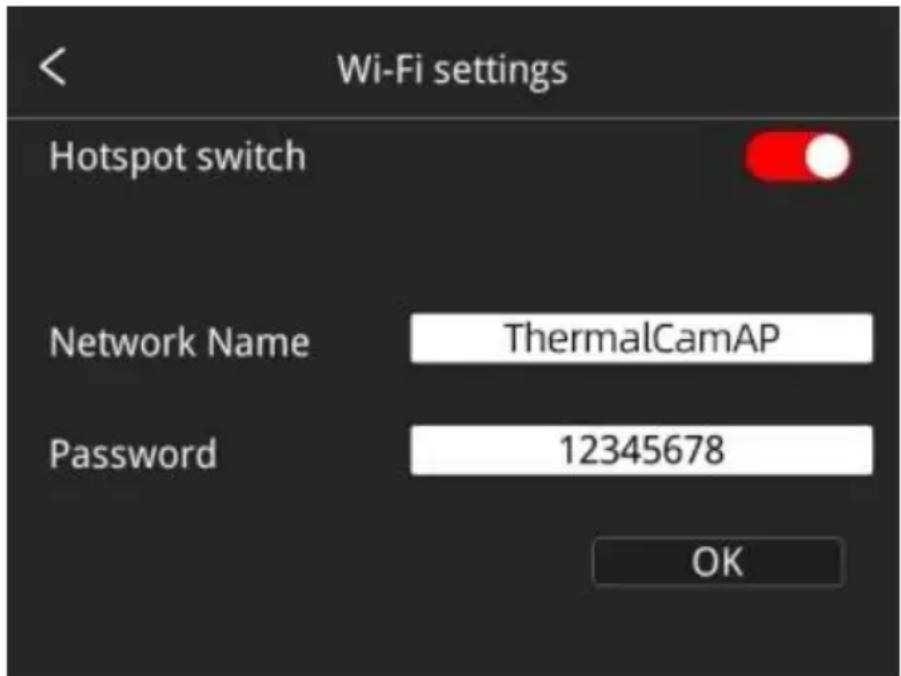

Kann ich WLAN zum Übertragen von Bildern verwenden?

Ja, aktivieren Sie den Zugangspunkt in den WLAN-Einstellungen und verbinden Sie Ihr mobiles Gerät mit dem Netzwerk der Kamera. Verwenden Sie die spezielle App, um Bilder zu übertragen und zu analysieren.

Wie reinige ich die Infrarotlinse?

Verwenden Sie ein mit Linsenreinigungsflüssigkeit (Isopropylalkohol ≥30 %) oder 96%igem Ethylalkohol getränktes Wattestäbchen. Wischen Sie vorsichtig einmal, ohne stark zu reiben, um die Antireflexbeschichtung nicht zu beschädigen.

Ist der Akku herausnehmbar?

Ja, der Lithium-Ionen-Akku ist herausnehmbar. Sie können ihn entnehmen und separat in der Ladestation laden. Bitte beachten Sie die Sicherheitshinweise zum Recycling.

Wie genau ist die Temperaturmessung?

Die Genauigkeit beträgt ±2 % des Messwerts oder ±2 °C, wobei der größere Wert gilt. Für genaue Messungen stellen Sie Emissionsgrad und Entfernung korrekt ein.

Wie setze ich die Werkseinstellungen zurück?

Gehen Sie zu den Systemeinstellungen, wählen Sie 'Werkseinstellungen wiederherstellen' und bestätigen Sie. Die Kamera schaltet sich aus und startet mit den Standardeinstellungen neu. Hinweis: Wenn der Cloud-Dienst aktiv ist, trennen Sie zuerst das Konto.

BEDIENUNGSANLEITUNG SC384M Vevor

TRAGBARE WÄRMEBILDKAMERA

MODELL: SC384M, SC256M

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich das Recht vor, die Bedienungsanleitung klar und deutlich zu interpretieren. Das Aussehen des Produkts hängt vom gelieferten Produkt ab. Bitte haben Sie Verständnis dafür, dass wir Sie nicht erneut über Technologie- oder Software-Updates informieren.

	Warnung: Um das Verletzungsrisiko zu verringern, muss der B die Bedienungsanleitung sorgfällig lesen.
	RICHTIGE ENTSORGUNG Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/Eu Das Symbol einer durchgestrichenen Mülltonne weist darauf hin体系建设 Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle m dieser Symbo gekennzeichneten Zubehörteile. Entsprechend gekennzeichnete Produkte dürfen nicht im Hausmüll entsorgt w sondern müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werden.
FC	FCC-Informationen: VORSICHT: Änderungen oder Modifikationen, die nicht ausdrück von der für die Konformität verantwortlichen Partei genehmigt v können zum Erlösenchen der Berechtigung des Benutzers zum B des Geräts führen! Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der B unterliegt den folgenden zwei Bedingungen: 1) Dieses Produkt kann schädliche Störungen verursachen. 2) Dieses Produkt muss alle empfangenen Störungen tolerieren einschließlich Störungen, die einen unerwänschten Betrieb verursachen können. WARNING: Änderungen oder Modifikationen an thisem Produkt nicht ausdrücklich von der für die Konformität verantwortlichen genehmigt wurden, können zum Erlösenchen der Berechtigung de Benutzers zum Betrieb des Produkts führen. Hinweis: Dieses Produkt wurde getestet und entspricht den Grenzwerten für digitale Geräte der Klasse B gemäß Teil 15 FCC-Bestimmungen. Diese Grenzwerte sollen einen angemessen Schutz vor schädlichen Störungen bei der Installation in Wohngebieten bieten. Dieses Produkt erzeugt, verwendet und strahlt Hochfrequenzene

Bei unsachgemäßer Installation und Verwendung kann es zu Störungen des Funkverkehrs kommen. Es besteht jedoch keine Garantie dafür, dass bei einer bestimmten Installation keine Störungen auftreten. Sollte dieses Produkt Störungen des Radio- oder Fernsehempfangs verursachen (was durch Ein- und Ausschalten des Produkts überprüft werden kann), wird dem Benutzer empfohlen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben.

• Richten Sie die Empfangsantenne neu aus oder verlegen Sie den Standort. Vergrößern Sie den Abstand zwischen Produkt und Empfänger.
• Schließen Sie das Produkt an eine Steckdose eines anderen Stromkreises an als den des Empfängers.
• Wenden Sie sich an den Händler oder einen erfahrenen Radio-/Fernsehtechniker, um Hilfe zu erhalten.

SICHERHEITSHINWEISE

WARNUNG:

Lesen Sie dieses Material, bevor Sie dieses Produkt verwenden. Andernfalls kann es zu schweren Verletzungen kommen.

Sicherheitshinweise

WARNUNG

Lesen Sie vor der Verwendung einer Flüssigkeit unbedingt alle Sicherheitsdatenblätter (SDB) und Warnhinweise auf den Behältern. Die Flüssigkeiten können gefährlich sein. Es besteht Verletzungsgefahr.

Es ist verboten, das Produkt bei hohen Temperaturen über 60 °C oder bei niedrigen Temperaturen unter -20 °C zu verwenden.

Es wird empfohlen, es bei einer relativen Luftfeuchtigkeit zwischen 10% und 95% (keine Kondensation) zu verwenden.

Eine unbefugte Demontage oder Modifizierung der Wärmebildkamera ist verboten.

VORSICHT

Unabhängig davon, ob eine Objektivabdeckung vorhanden ist oder nicht, richten Sie die Infrarot-Wärmebildkamera nicht auf starkes Licht oder Geräte mit Laserstrahlung. Dies beeinträchtigt die Genauigkeit der Wärmebildkamera und kann sogar den Detektor in der Wärmebildkamera beschädigen.

Verwenden Sie das Produkt nicht unter Bedingungen, die den Umgebungsanforderungen nicht entsprechen. Spezifische Umgebungsanforderungen finden Sie in der Produktparameteretabelle.

Bringen Sie keine Lösungsmittel oder ähnliche Flüssigkeiten auf die Kamera, die Kabel oder andere Gegenstände auf.

Seien Sie beim Reinigen der Infrarotlinsen vorsichtig. Die Linse hat eine Antireflexbeschichtung, die leicht beschädigt werden kann. Zu viel Kraft oder die Reinigung mit rauen Gegenständen wie Taschentüchern können die Infrarotlinse beschädigen.

2006/66/EG (Batterierichtlinie): Dieses Produkt enthält eine Batterie,

die in der Europäischen Union nicht im Hausmüll entsorgt werden darf. Genaue Informationen zur Batterie finden Sie in der Produktdokumentation. Die Batterie ist mit diesem Symbol gekennzeichnet, das auch Buchstaben für Cadmium (Cd), Blei (Pb) oder Quecksilber (Hg) enthalten kann. Für ordnungsgemäßes Recycling geben Sie die Batterie bitte bei ihrem Händler oder einer dafür vorgesehenen Sammelstelle ab. Weitere Informationen finden Sie unter: www.recyclethis.info

2012/19/EU (WEEE-Richtlinie): Mit diesen Symbol gekennzeichnete

Produkte dürfen in der Europäischen Union nicht im unsortierten Hausmüll entsorgt werden. Für ein ordnungsgemäßes Recycling geben Sie diese Produkte beim Kauf eines gleichwertigen Neugeräts bitte an ihren Händler zurück oder entsorgen Sie es an den dafür vorgesehenen

Sammelstellen.

Weitere Informationen finden Sie unter: www.recyclethis.info

Produkteinführung

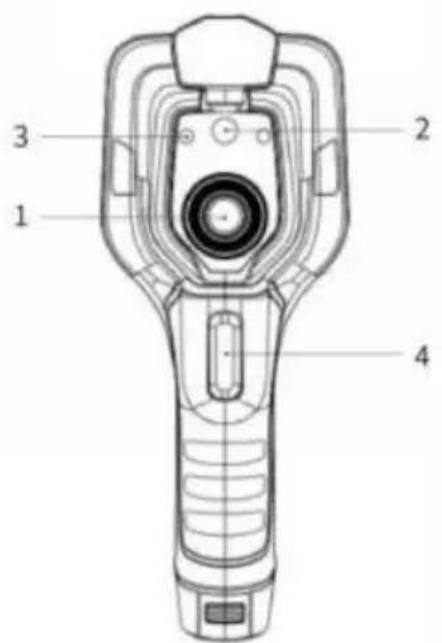

Kamera (Ansicht von vorne)

1. Infrarotlinse 10. Digitalkamera 11. Laserpointer 12. Auslösen

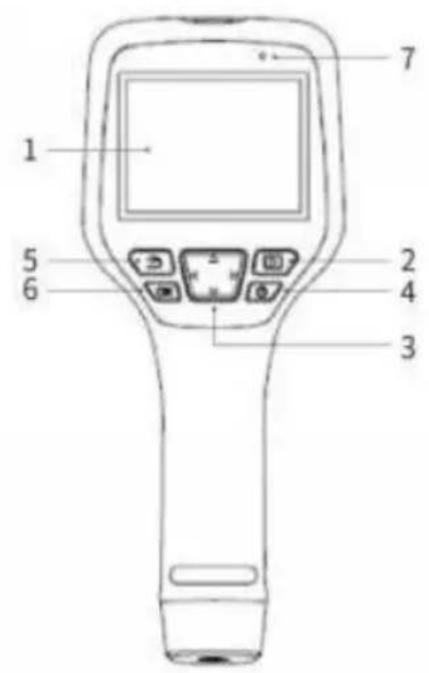

Tasten (Ansicht von hinten)

15. Bildschirm

16. Galerie-Schaltfläche: Drücken, um die Galerie zu öffnen. Lange drücken, um eine Bildgleichmäßigkeitskorrektur durchzuführen.

17. Navigationsschaltfläche: Treffen Sie Auswahlen für das Menü, die Einstellungen und die Galerie, indem Sie nach oben/unten/links/rechts klicken.

18. Ein-/Aus-Taste: Zum Ein-/Ausschalten lange drücken. Im eingeschalteten Zustand den Laserpointer durch Klicken ein-/ausschalten.

19. Zurück-Schaltfläche: Klicken Sie hier, um den Vorgang abzubrechen oder zum vorherigen zurückzukehren. Halten Sie die Taste gedrückt, um die Bildgleichmäßigkeitskorrektur durchzuführen.

20. Eingabetaste: Klicken Sie auf „OK“, um den Vorgang zu bestätigen.

21. Mikrofon: Wird verwendet, um nach der Aufnahme Sprachnotizen aufzuzeichnen.

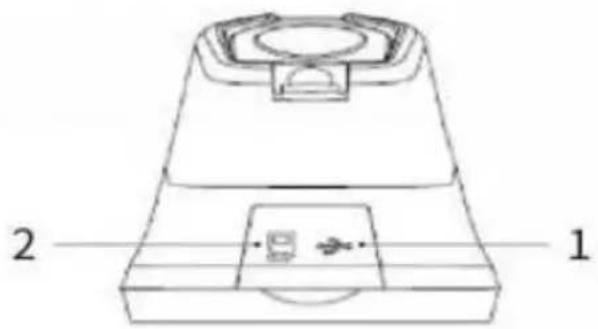

Anschluss und Speicherkarte

NEI N.	Name	Beschreibung
1	USB-Schnittstelle	Zum Aufladen verbinden Sie ein USB-Kabel mit c Netzteil. Schreiben Sie zum Aufladen oder Übertragen von Daten ein USB-Kabel an einen Computer an.
2	SD-Karte	Standard-MicroSD-Karte, Standard 32 GB, kann maximal 140.000 Bilder speichern ( außer FAT-Format), Kapazität bei einigen Modellen auf 5 GB erweiterbar . Die SD-Karte kann Herausgenommen und Daten a einen PC oder andere Geräte mit Kartenleser übertragen werden.

Kurzanleitung

Bitte befolgen Sie die Anweisungen:

Laden

17. Zum Aufladen des Gerätes können Netzteil und USB-Kabel verwendet werden. 18. Sie können das Gerät aufladen, indem Sie das USB-Kabel im Zubehör an den Computer anschließen.

Hinweis: Diese Lademethode dauert länger als die Verwendung des Netzteils.

19. Die Ladestation kann auch zum Aufladen des Akkus verwendet werden. 20. Bitte laden Sie die Wärmebildkamera bei Raumtemperatur auf.

Einschalten

Drücken Sie lange auf die Einschalttaste, um das Gerät zu starten.

Zielsuche

Richten Sie die Wärmebildkamera auf das gewünschte Objekt.

Bildaufnahme

Klicken Sie auf die Auslösetaste, um das Bild aufzunehmen, und zeichnen Sie das Video auf, indem Sie die Auslösetaste lange drücken.

Analyse per PC-Software

Führen Sie den Client aus, nachdem Sie die Software auf den PC heruntergeladen haben, und verwenden Sie dann ein USB-Kabel oder eine SD-Karte, um Daten für die weitere Analyse zu importieren.

Analyse per APP

Laden Sie die App herunter und installieren Sie sie auf Ihr Mobilgerät. Aktivieren Sie den Hotspot auf der Wärmebildkamera, mit der das Mobilgerät verbunden ist, starten Sie die App und importieren Sie die Daten zur weiteren Analyse.

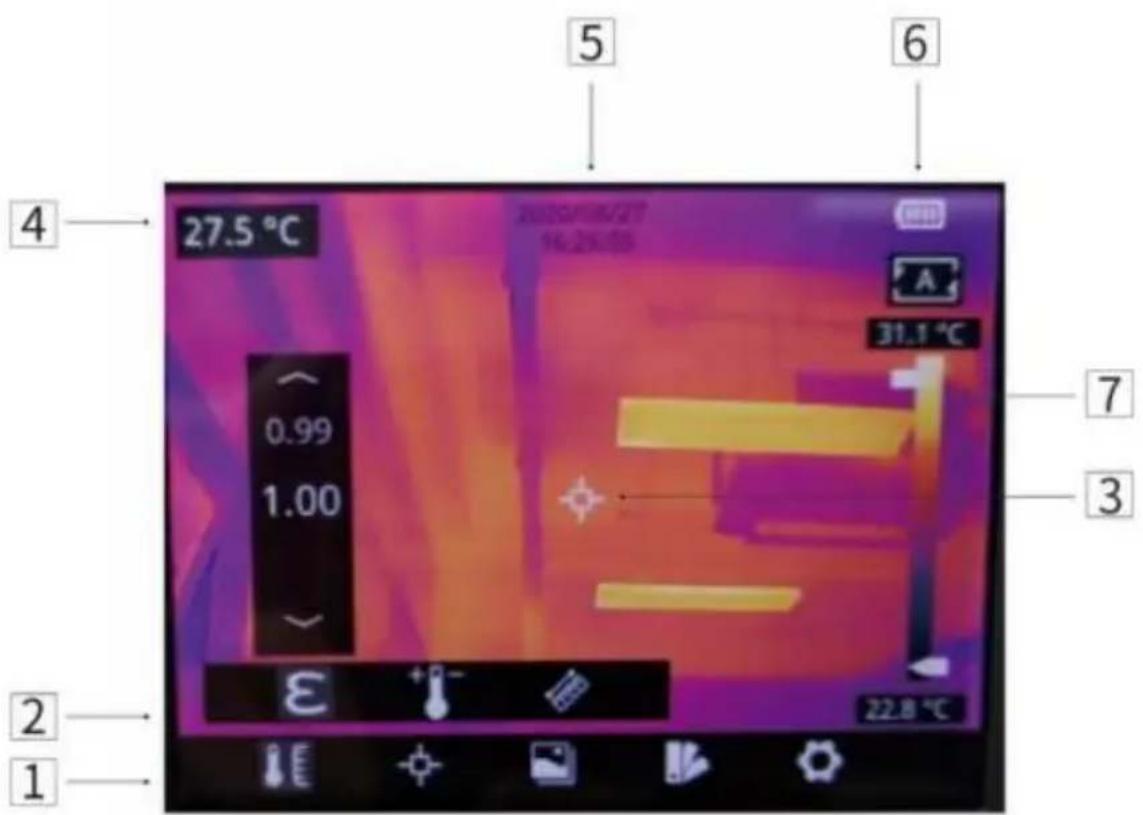

Benutzeroberfläche

NEI N.	Name	Beschreibung
1	Hauptmenü	Parameter, Messmodus, Bildmodus, Farbpaletten und andere Einstellungen können festgelegt werden.
2	Untermenü	Es können bestimmte Optionen festgelegt werden, beispelisseine eine bestimmte Farbpalette.
3	Temperaturme ssstelle	Es stehen Messungen von Mittelpunkten, Hoch-/Niedrigtemperatur-Punktverfolgung, benutzerdefinierten Punkten, benutzerdefinierten Linien und benutzerdefinierten Flächenmessungen zur Verfügung.
4	Temperatur im Mittelpunkt	die Temperatur des Mittelpunkts wird angezeigt.
5	Datum und Uhrzeit	Datum und Uhrzeit werden angezeigt.
6	Batteriekapazitä tät	die verbleibende Akkukapazität wird angezeigt.
7	Temperaturbereich	der Temperaturbereich im aktuellen Bildschirm kann angezeigt werden.

Bedienungsanleitung

Laden

Laden mit einem Netzteil

1. Stecken Sie das Netzteil in die Steckdose.
2. Verbinden Sie den Adapter und die Kamera zum Aufladen über ein USB-Kabel.

Hinweis: Es dauert etwa 3 Stunden, bis das Gerät vollständig aufgeladen ist.

Laden mit einem Computer

Verbinden Sie die Wärmebildkamera zum Aufladen über ein USB-Kabel mit dem Computer.

Hinweis: Beim Laden mit einem Computer muss der Computer eingeschaltet sein und die Ladezeit ist länger als bei Verwendung eines Adapters.

Laden mit einer Ladestation

1. Verbinden Sie das Netzteil und die Ladestation mit einem USB-Kabel und stecken Sie das Netzteil in die Steckdose.
2. Nehmen Sie den Akku heraus und legen Sie ihn zum Aufladen ordnungsgemäß in die Ladestation.

Hinweis: Wenn der Akku nicht eingesetzt ist, blinkt die Anzeige der Ladestation. Die Anzeige leuchtet rot, wenn der Akku eingesetzt ist und geladen wird. Die Anzeige leuchtet grün, wenn der Akku vollständig geladen ist.

Ein-/Ausschalten

1. Drücken Sie die Einschalttaste kontinuierlich, um das Gerät zu starten.
2. Drücken Sie die Einschalttaste etwa 3 Sekunden lang, um es auszuschalten.

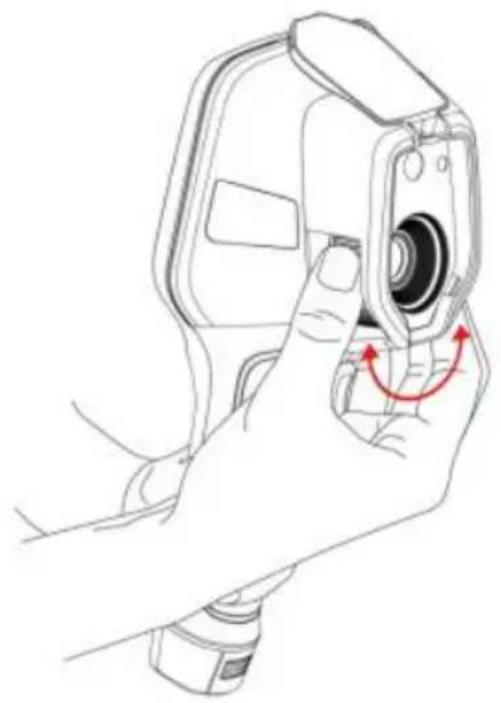

Fokuseinstellung (nur bei einigen Modellen verfügbar)

Stellen Sie sicher, dass das Gerät eingeschaltet ist, richten Sie die Kamera auf die gemessene Szene aus und drehen Sie den Fokusring über dem Objektiv im oder gegen den Uhrzeigersinn. Dadurch kann das Bild durch die Anpassung der Brennweite klarer werden. Die detaillierte Anpassungsmethode finden Sie in der folgenden Abbildung:

Die detaillierte Anpassungsmethode finden Sie in der folgenden Abbildung:

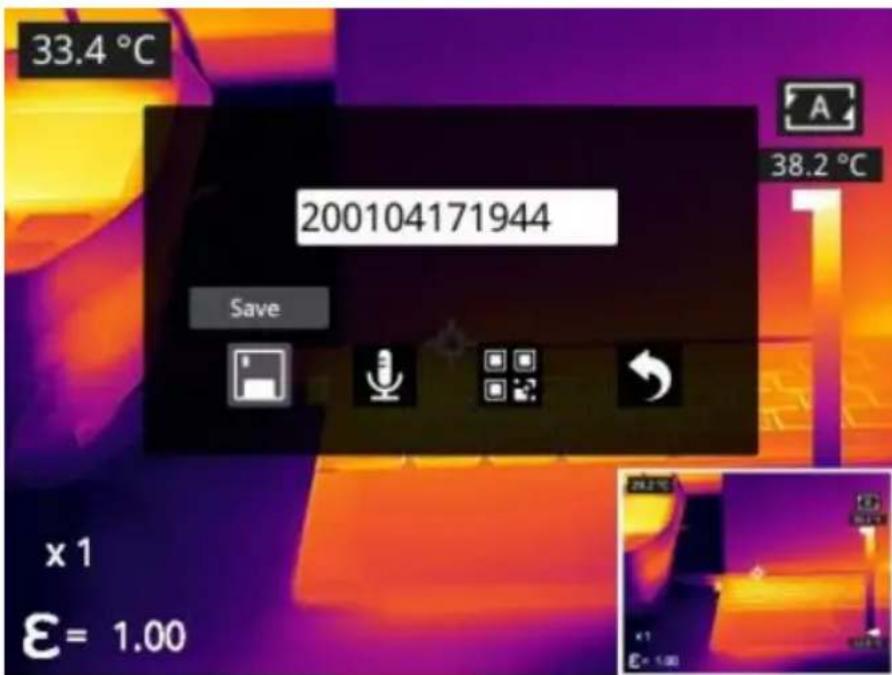

Bilder/Video aufnehmen

1. Stellen Sie in der Beobachtungsoberfläche den Fokusring ein, bis das Bild scharf ist. Drücken Sie kurz die Auslösetaste, um das Bild aufzunehmen. Drücken Sie lange die Auslösetaste, um ein Video aufzunehmen.
2. Tippen Sie auf die Schaltfläche „Speichern“ auf dem Touchscreen, klicken Sie auf „OK“ oder drücken Sie kurz den Auslöser, um das Bild zu speichern. Tippen Sie auf andere Schaltflächen auf dem Bildschirm oder verwenden Sie die Navigationstaste + „OK“, um Anmerkungen zur Aufnahme zu machen, den QR-Code zu scannen, um die Datei zu benennen, oder das Speichern von Bildern abzubrechen.

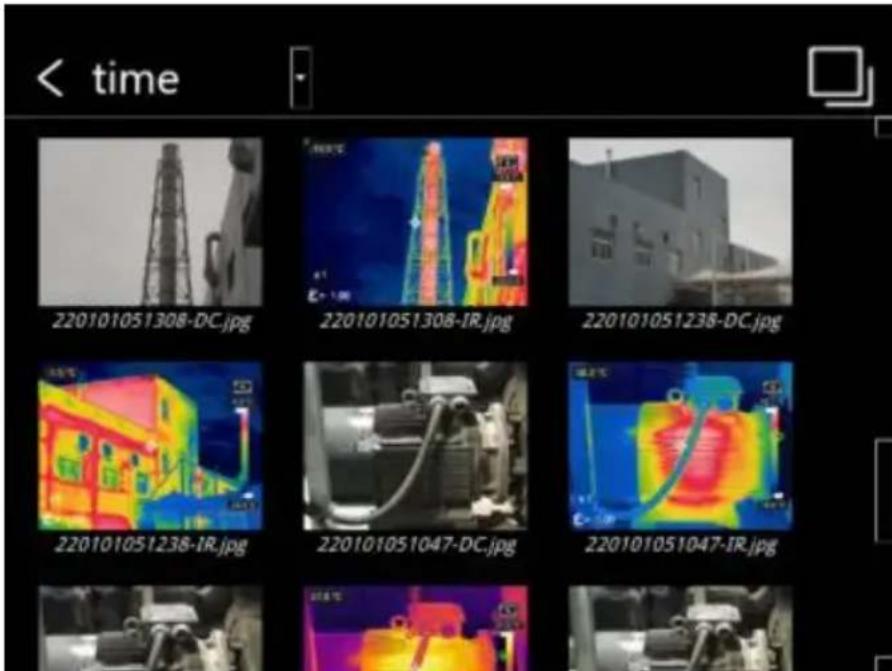

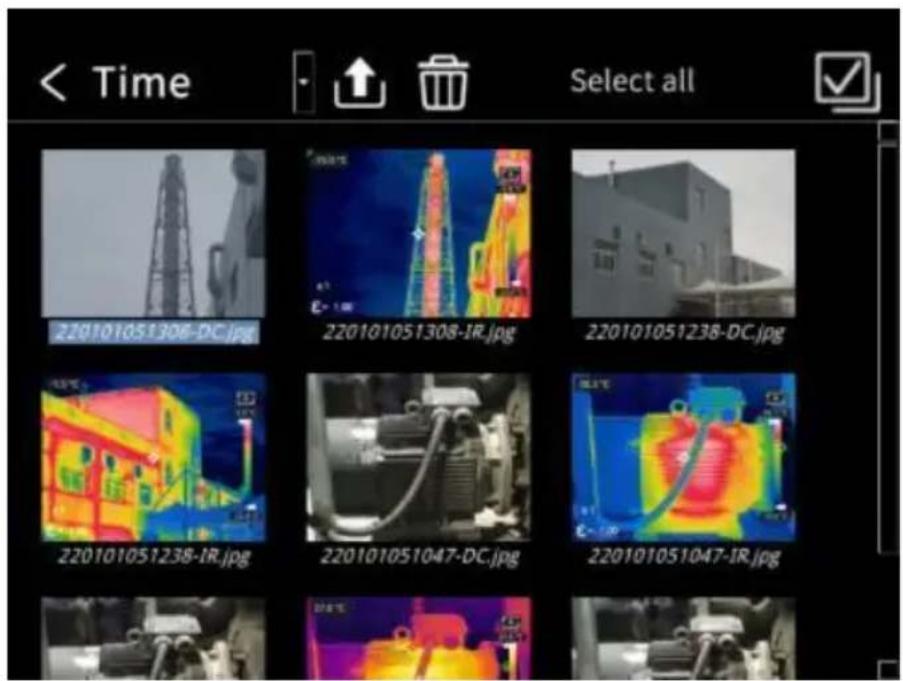

Fotos/Video ansehen

Die von Ihnen aufgenommenen Bilder werden auf der SD-Karte gespeichert und Sie können die folgenden Schritte ausführen, um sie jederzeit anzuzeigen:

15. Rufen Sie die Fotogalerie auf, indem Sie auf die Schaltfläche „Galerie“ klicken.

1. Wählen Sie die Bildanzeigemodi aus, indem Sie auf den Dropdown-Pfeil klicken. Es gibt zwei Arten von Modi: Sortieren nach Dateiname oder Sortieren nach Zeit.

17. Wählen Sie das Bild oder Video aus, das Sie anzeigen möchten,

indem Sie die Navigationstaste oder den Touchscreen drücken.

1. Drücken Sie OK oder klicken Sie auf das Bild oder Video, um es im Vollbildmodus anzuzeigen. Wählen Sie die Option „Löschen“ und bestätigen Sie, um das aktuelle Element zu löschen. Wählen Sie die Option „Umbenennen“ und bestätigen Sie, um das aktuelle Element umzubenennen.

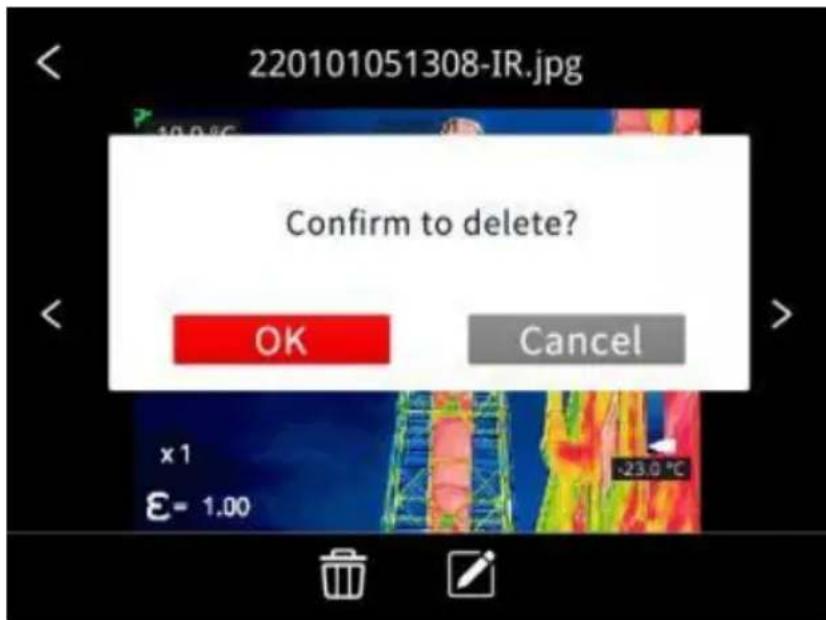

19. Klicken Sie in der Vorschauoberfläche auf die Mehrfachschaltfläche

in der oberen rechten Ecke des Bildschirms, wählen Sie dann das zu löschende Bild oder Video aus und löschen Sie die ausgewählten Elemente durch Drücken der Löschtaste.

1. Kehren Sie zur Beobachtungsoberfläche zurück, indem Sie auf die Galerie-Schaltfläche oder die Zurück-Schaltfläche klicken oder den Bildschirm berühren. 21. Klicken Sie einmal auf die Galerie-Schaltfläche, drücken Sie die Zurück-Schaltfläche oder verwenden Sie den Touchscreen, um zur Beobachtungsoberfläche zurückzukehren.

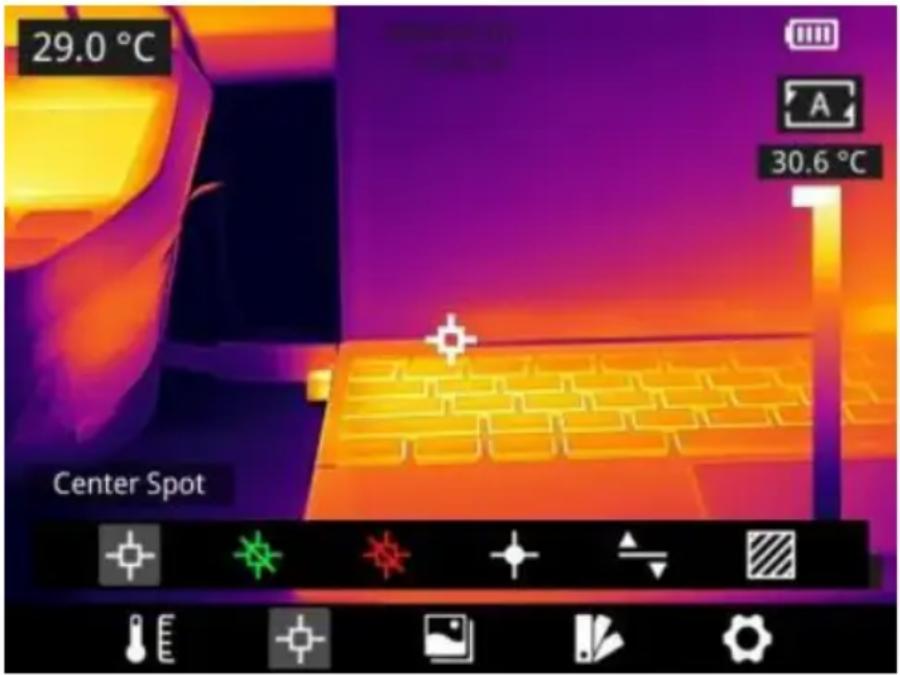

Messmodus

Drücken Sie in der Beobachtungsoberfläche kurz OK, um das Hauptmenü aufzurufen, und wählen Sie mit der Navigationstaste „Messeinstellungen“

aus. Drücken Sie erneut OK, um das sekundäre Menü aufzurufen.

Wählen Sie verschiedene Messmodi aus, indem Sie die Navigationstaste nach links oder rechts bewegen, und drücken Sie OK, um Ihre Auswahl zu speichern.

Klicken Sie in der Beobachtungsoberfläche auf eine beliebige Stelle auf dem Bildschirm, um das Hauptmenü aufzurufen. Klicken Sie dann auf

„Messeinstellungen“, wählen Sie den gewünschten Messmodus aus und aktivieren Sie ihn durch Anklicken des Bildschirmbereichs.

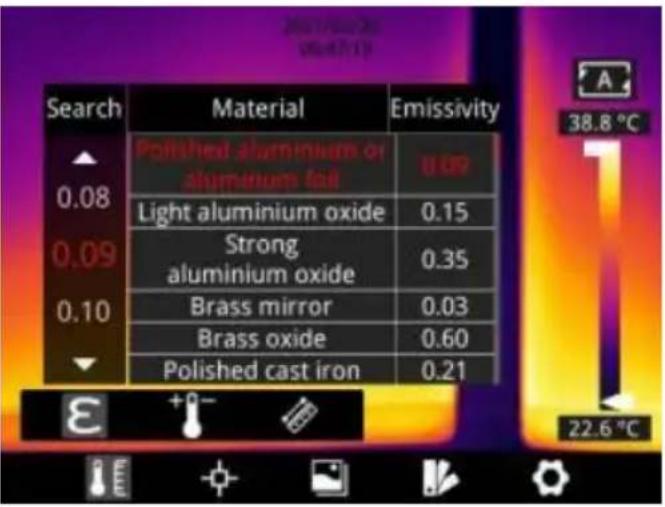

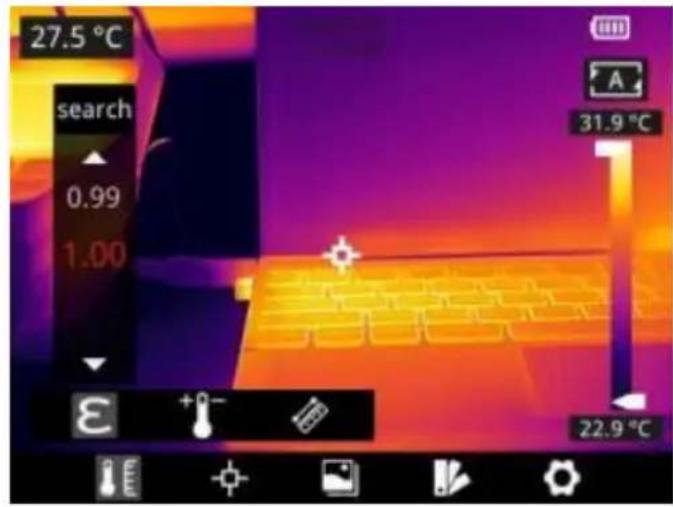

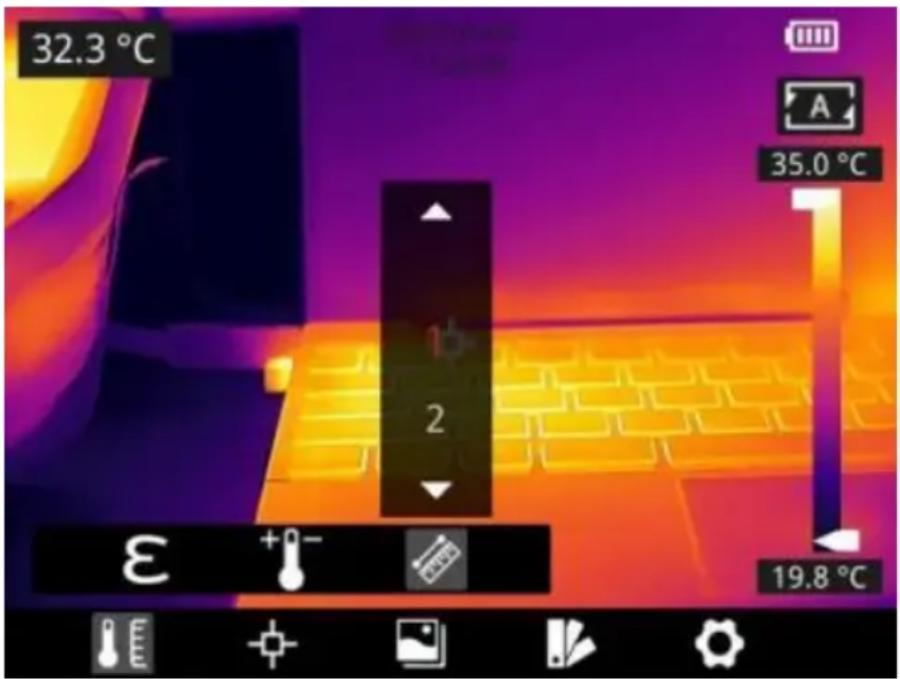

Messparameter

Drücken Sie in der Beobachtungsoberfläche OK, um das Hauptmenü zu öffnen. Wählen Sie mit der Navigationstaste die Parametereinstellung

und drücken Sie erneut OK, um das Untermenü zu öffnen. Wählen Sie verschiedene Temperaturmessparameter durch Verschieben nach links oder rechts aus und drücken Sie die Eingabetaste, um die Parameter festzulegen. Drücken Sie nach der Einstellung erneut OK, um Ihre Auswahl zu speichern.

Klicken Sie in der Beobachtungsoberfläche auf eine beliebige Stelle auf dem Bildschirm, um das Hauptmenü zu öffnen. Klicken Sie auf

„Parametereinstellung“, um den Parameter einzustellen. Klicken Sie anschließend auf den Bildschirmbereich, um die Einstellung zu übernehmen.

• Emissionsgrad: Um genauere Messergebnisse zu erhalten, müssen Sie den Emissionsgrad vor jeder Messung entsprechend dem zu messenden Ziel einstellen, anstatt die Standardkonfiguration zu verwenden. Der Emissionsgrad bezeichnet das Verhältnis der Strahlungsfähigkeit eines Objekts zur Strahlungsfähigkeit eines schwarzen Körpers bei gleicher Temperatur, das wiederum im Verhältnis zur Reflektivität des Objekts liegt. Je niedriger der Emissionsgrad, desto höher der Anteil der reflektierten Energie. Je höher der Emissionsgrad, desto geringer der Anteil der reflektierten Energie. Beispielsweise beträgt der Emissionsgrad der menschlichen Haut 0,98 und der von Leiterplatten 0,91. Klicken Sie auf dem Startbildschirm auf die Schaltfläche „Emissionsgrad“ und dann auf „Suchen“, um weitere Informationen zum Emissionsgrad zu erhalten (wird von bestimmten Modellen unterstützt). Sie können auch die Kurzanleitung in der Verpackung zu Rate ziehen oder andere Quellen für weitere Informationen prüfen.

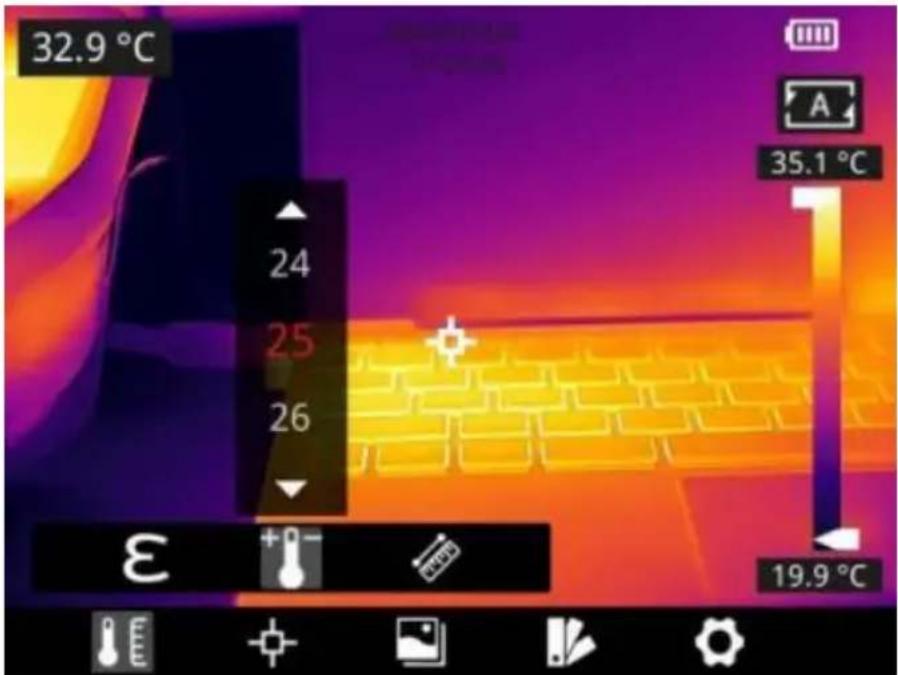

- Umgebungstemperatur: Die Reflexionstemperatur der

Objektoberfläche beeinflusst das Messergebnis. Insbesondere bei niedrigem Emissionsgrad des Objekts oder bei großen Abweichungen zwischen Objekt- und Reflexionstemperatur verstärkt sich dieser Effekt. Daher muss das Ergebnis kompensiert werden, um den Einfluss der Oberflächenreflexionstemperatur zu eliminieren. Die Bestimmung der Reflexionstemperatur eines Objekts ist jedoch mehr schwierig. Die Umgebungstemperatur kann bei der Messung als Ersatz für die Reflexionstemperatur verwendet werden.

• Entfernung: Entfernungen wirken sich auf die Messergebnisse aus. Um eine genaue Messung zu erhalten, sind

Entfernungsinformationen des Objekts sind erforderlich, damit die Wärmebildkamera das Ergebnis kompensieren kann.

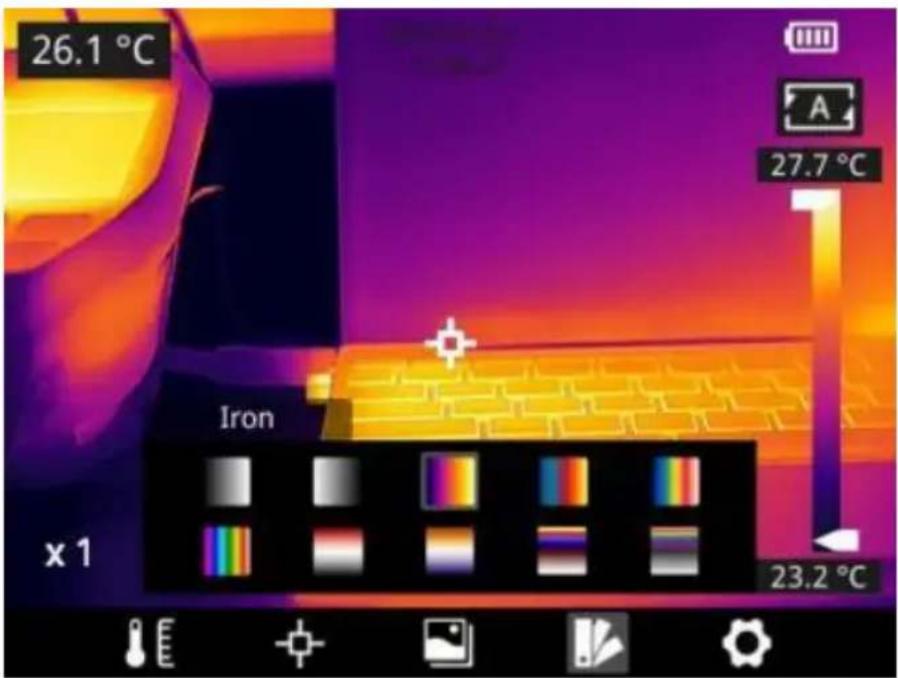

Paletten

Drücken Sie in der Beobachtungsoberfläche kurz OK, um das Hauptmenü aufzurufen, und wählen Sie mit der Navigationstaste die

Paletteneinstellung aus. Drücken Sie erneut OK, um das Untermenü aufzurufen. Wählen Sie verschiedene Paletten aus, indem Sie die Navigationstaste nach links und rechts bewegen, und drücken Sie anschließend die Eingabetaste, um Ihre Auswahl zu speichern.

Klicken Sie in der Beobachtungsoberfläche auf eine beliebige Stelle auf dem Touchscreen, um das Hauptmenü aufzurufen. Klicken Sie auf „Paletteneinstellung“, um eine Palette auszuwählen, und speichern Sie Ihre Auswahl durch Klicken auf den Bildschirmbereich.

Bildmodus

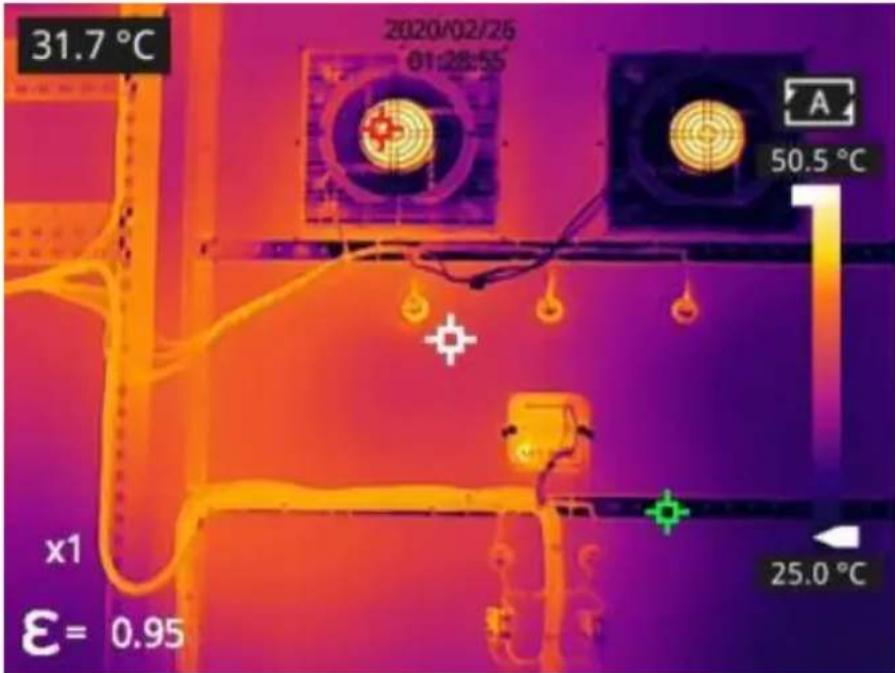

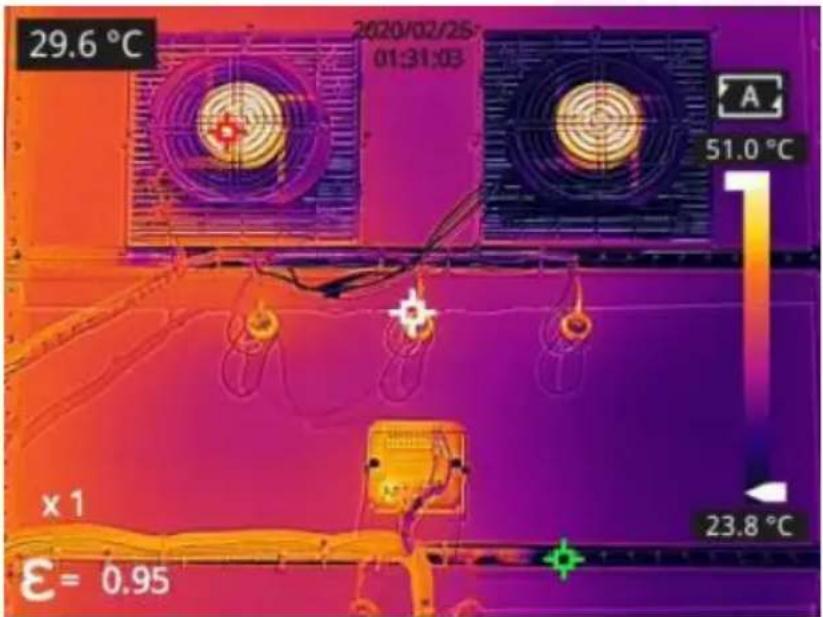

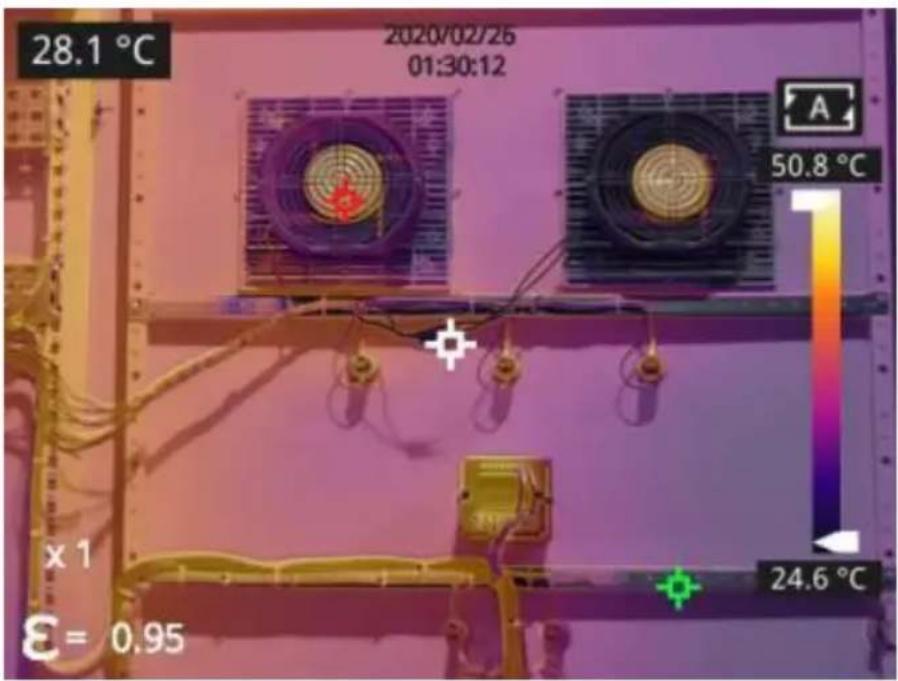

Einführung in den Bildmodus

Fünf Bildmodi stehen zur Verfügung.

• DDE: Infrarotbild mit verbesserten Objektkantendetails.

Hinweis: Diese Funktion ist für einige Modelle nicht verfügbar.

• Thermische Fusion: Ein Bild, das in einem bestimmten Maßstab zwischen einem Infrarotbild und einem sichtbaren Bild fusioniert wird.

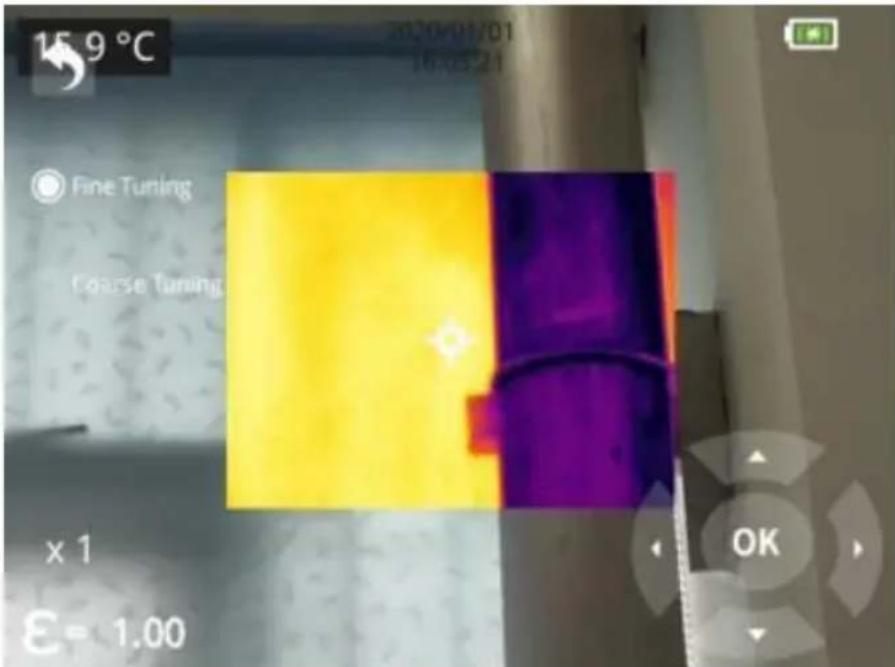

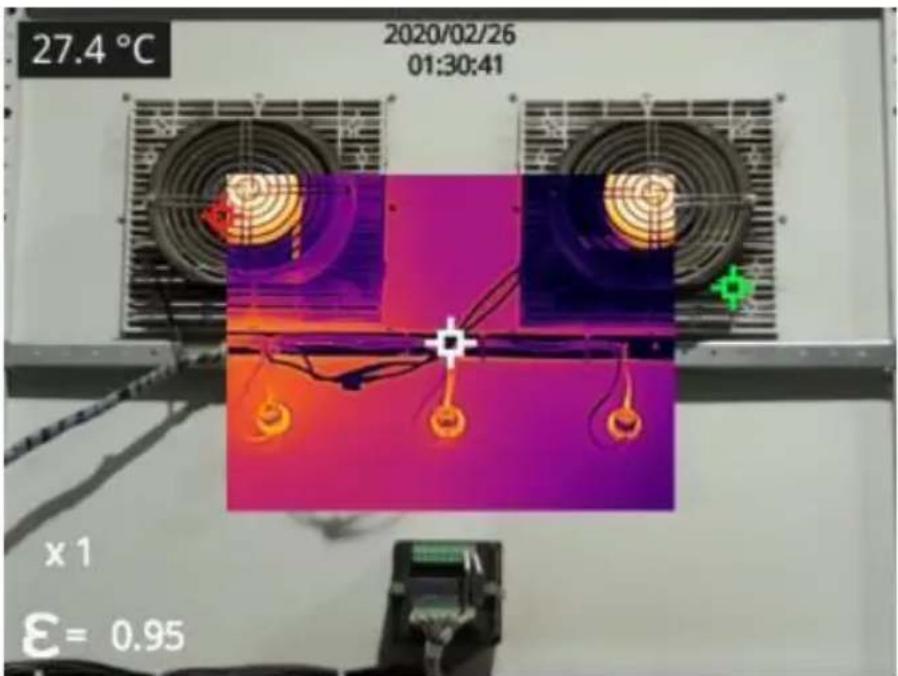

• PIP: Infrarotbild, das in der Mitte des sichtbaren Bildes überlagert ist.

• Wärmebildgebung: Infrarotbilder.

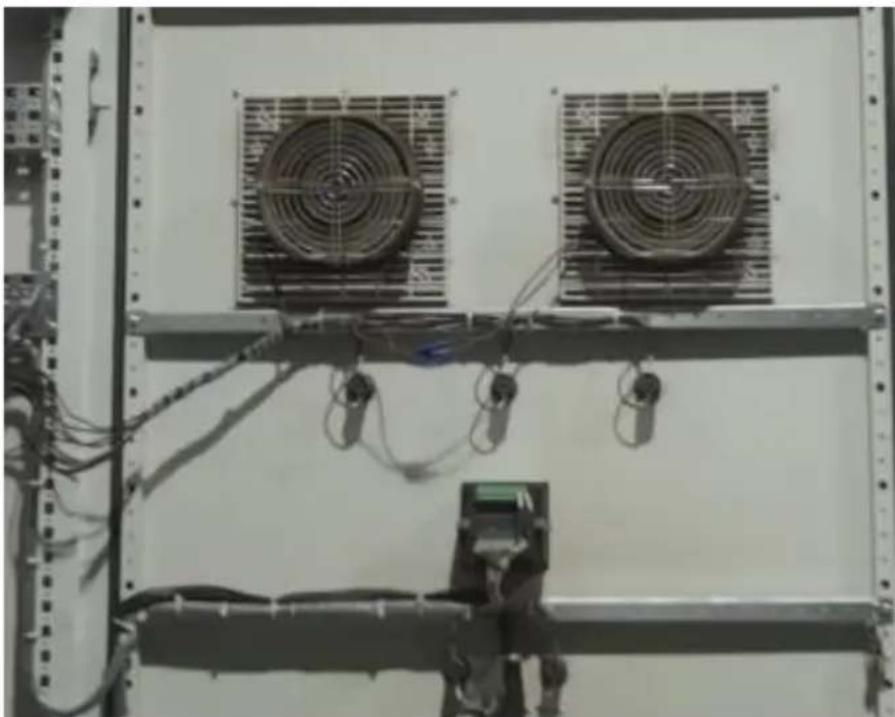

Digitalkamera: sichtbare Bilder.

Hinweis: Für bessere Dual-Light-Bildeffekte müssen Sie im DDE-, PIP- oder Wärmfusionsmodus die tatsächliche Entfernung, d. h. den ungefähren Abstand von der Wärmekamera zum Objekt, einstellen. Sollten die voreingestellten Ausrichtungsparameter die Anforderungen nicht erfüllen, können Sie die Fusionsausrichtung auch manuell in den Einstellungen oder per Drag & Drop auf dem Touchscreen vornehmen.

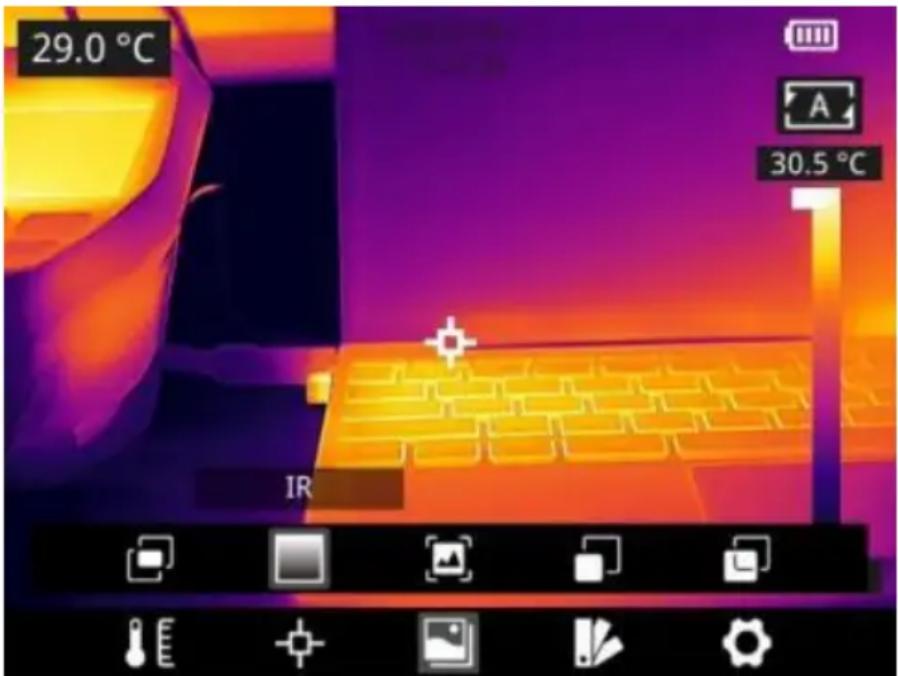

Schritte festlegen

Drucken Sie in der Beobachtungsoberfläche kurz OK, um das Hauptmenü

aufzurufen, und wählen Sie den Bildmodus über die Navigationstaste aus. Drücken Sie anschließend erneut OK, um das Untermenü aufzurufen. Dort können Sie durch Drücken der Navigationstaste nach links oder rechts einen anderen Bildmodus auswählen. Speichern Sie Ihre Auswahl mit der Eingabetaste.

Klicken Sie in der Beobachtungsoberfläche auf eine beliebige Stelle auf dem Bildschirm, um das Hauptmenü zu öffnen. Klicken Sie auf

"Bildmodus". Wählen Sie den gewünschten Bildmodus aus und

klicken Sie anschließend auf den Bildschirmbereich. Die Option wird gespeichert.

Korrektur von Ungleichmäßigkeiten

Einführung in die Korrektur von Ungleichmäßigkeiten

Die Ungleichmäßigkeitskorrektur wird verwendet, um die

Ungleichmäßigkeit der Detektorpixel oder die durch andere optische

Störungen verursachte Ungleichmäßigkeit auszugleichen.

Wenn das Bild mehr Rauschen aufweist, ist eine Korrektur der

Ungleichmäßigkeit erforderlich, was bereits vorkommen kann, wenn sich die

Umgebungstemperatur schnell ändert.

Operationen zur Korrektur von Ungleichmäßigkeiten

Drücken Sie in der Bildschnittstelle kontinuierlich die Zurück-Taste

oder die Galerie-Taste, um eine Ungleichmäßigkeitskorrektur durchzuführen.

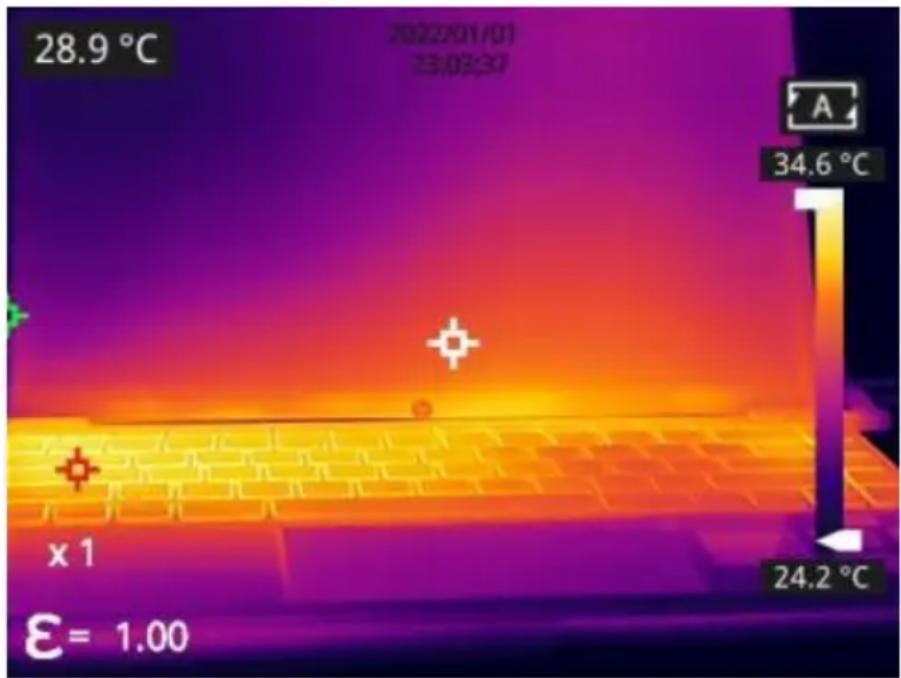

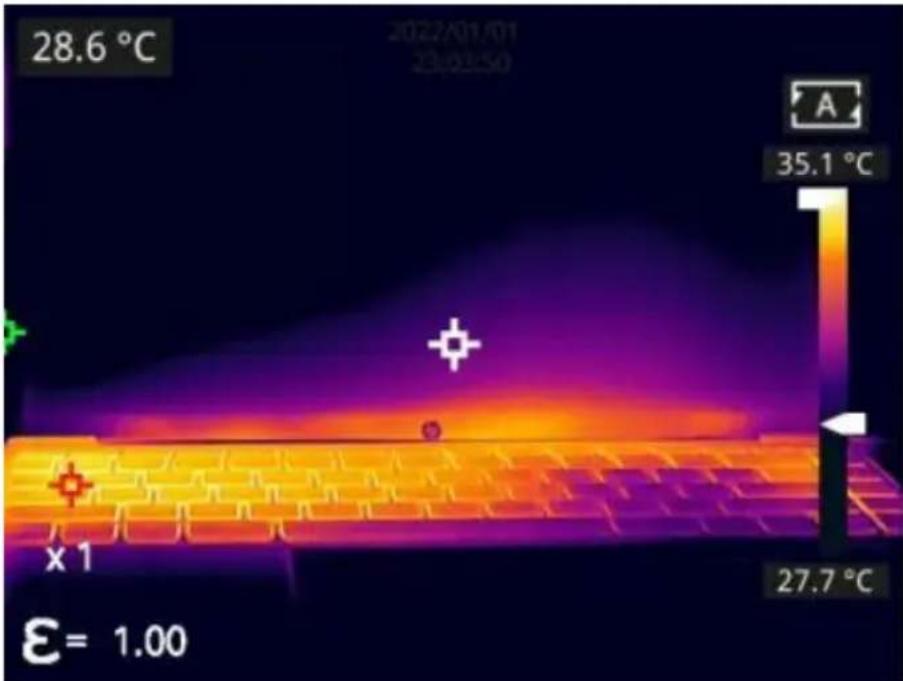

Kontrasteinstellung

• In der Beobachtungsoberfläche kann der Kontrast des Infrarotbildes durch Verschieben der Pfeiltaste im Temperaturbereich auf der rechten Bildschirmseite nach oben und unten angepasst werden. Die Ober- und Untergrenze der Temperaturskala kann manuell eingestellt werden.

Nehmen Sie das folgende Bild als Beispiel: Im Automatikmodus liegt der Standardtemperaturbereich zwischen 24,2 °C und 34,6 °C.

Die Untergrenze der Temperaturskala wird manuell auf 27,7 °C eingestellt.

• Drücken Sie in der oberen rechten Ecke der Benutzeroberfläche, um zum Auto-Kontrast-Modus zurückzukehren. Die Ober- und Untergrenze werden im Auto-Modus automatisch entsprechend der Maximal- und Minimaltemperatur angepasst. Die Bildfarbe wird basierend auf der Farbe der Temperaturskala verteilt.

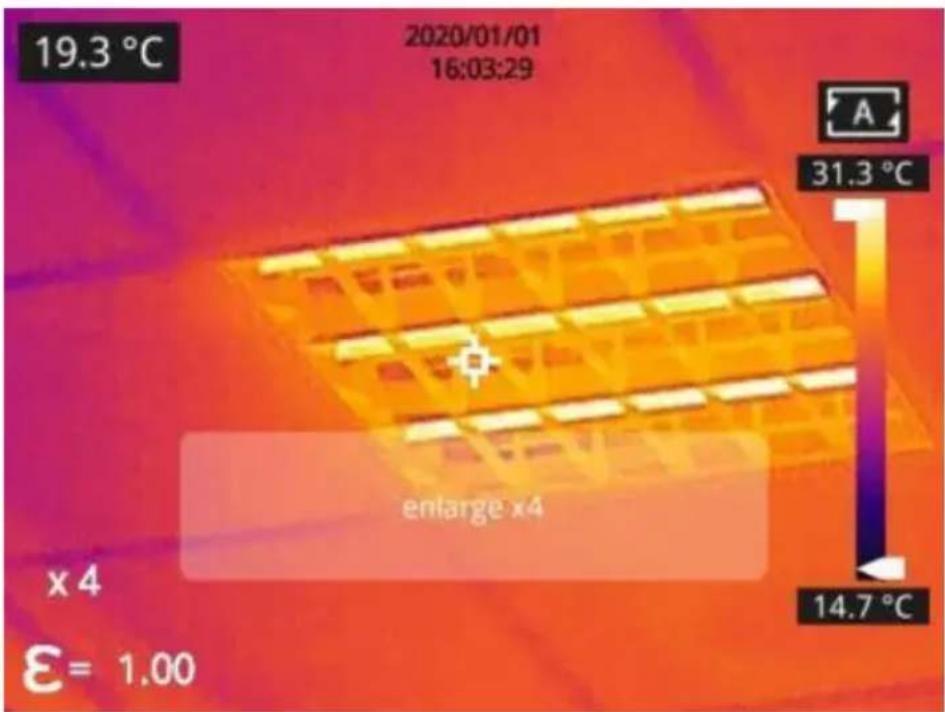

Digitalzoom

Drücken Sie in der Beobachtungsoberfläche die Navigationstaste, um einen maximal 8-fachen Digitalzoom durchzuführen.

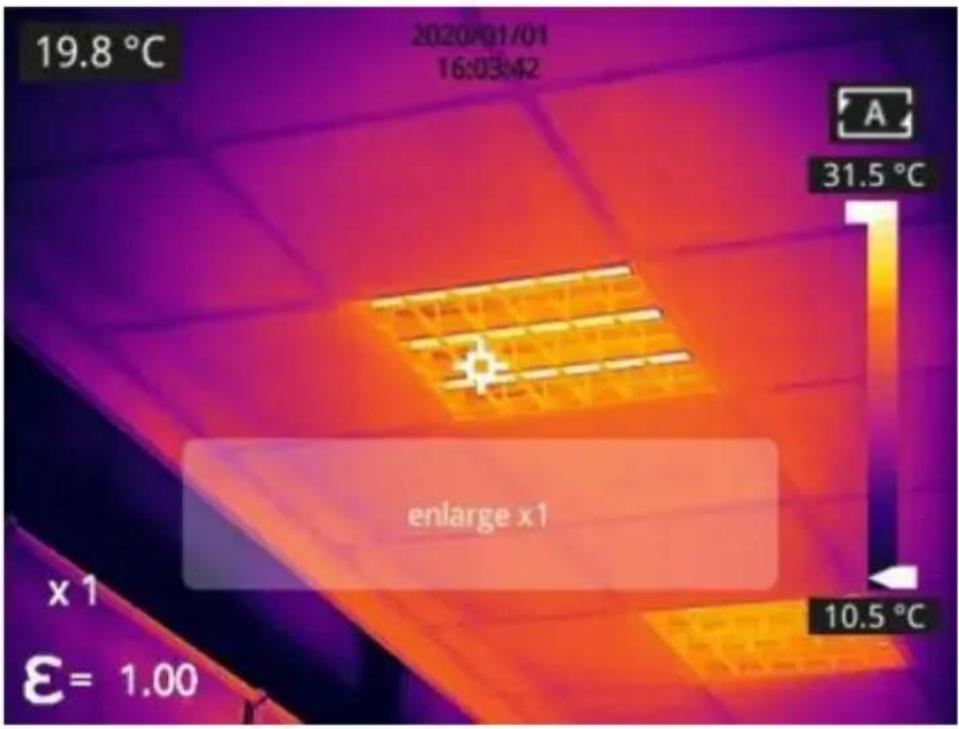

• 1-facher Digitalzoom:

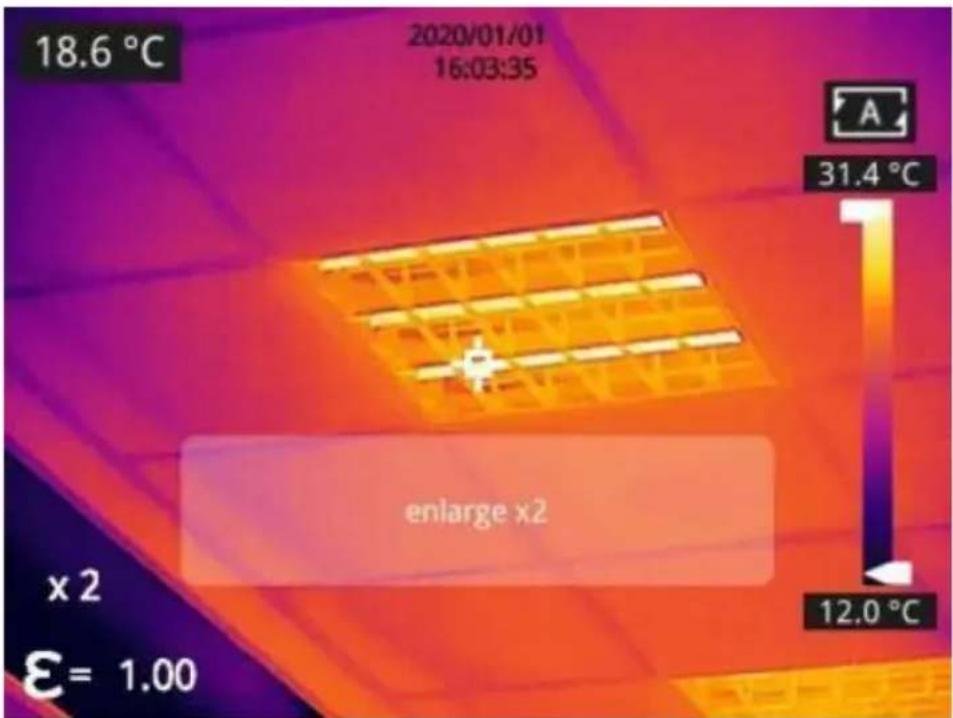

2-facher Digitalzoom: 4-facher Digitalzoom:

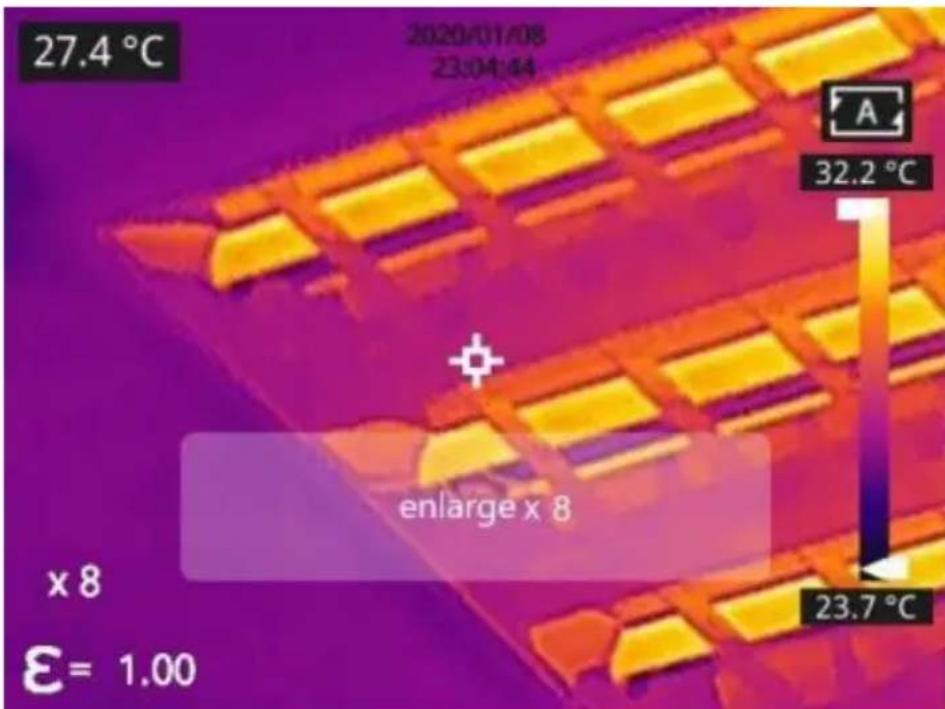

8-facher Digitalzoom:

Hinweis: Diese Funktion kann nur im IR-Modus oder im sichtbaren Modus aktiviert werden.

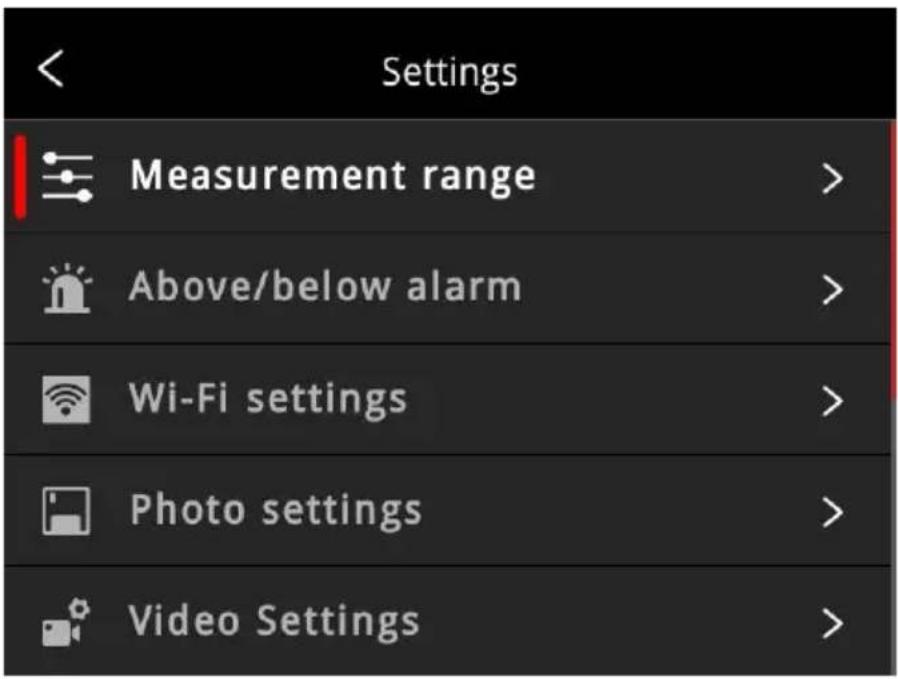

Andere Einstellungen

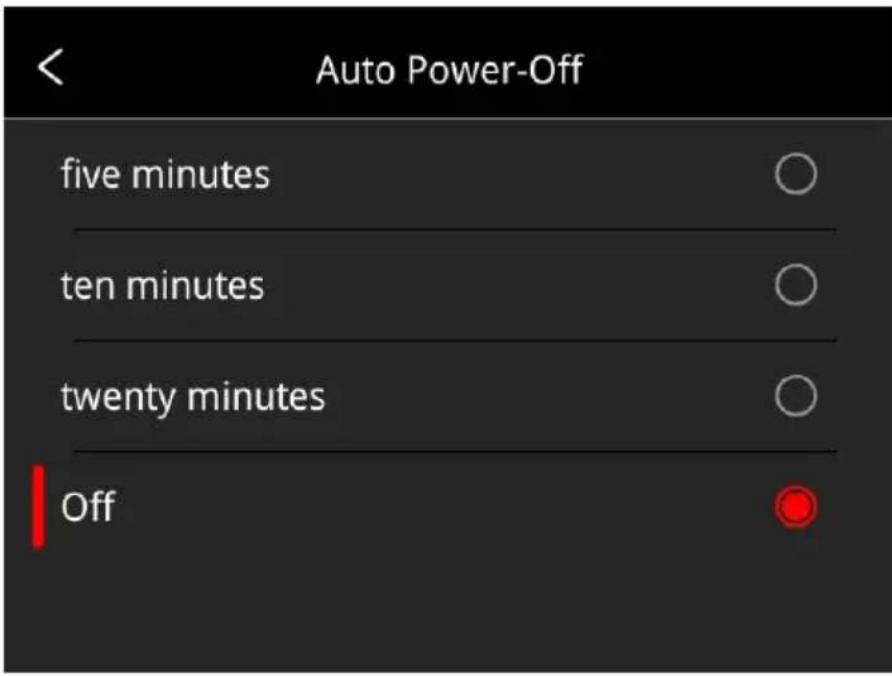

Zu den weiteren Einstellungen gehören Datum und Uhrzeit, Einheit und andere Elemente.

1. Drücken Sie in der Beobachtungsoberfläche kurz OK, um das

Hauptmenü aufzurufen, und wählen Sie Einstellungen, um weitere Einstellungen vorzunehmen.

1. Tippen Sie in der Beobachtungsoberfläche auf eine beliebige Stelle auf dem Bildschirm, um das Hauptmenü aufzurufen, und tippen Sie auf „Einstellungen“, um weitere Einstellungen aufzurufen.

Temperaturmessmodus

• -20-150 °C: Die Bilddetails sind besser und die maximal gemessene Temperatur beträgt 150 °C. Dieser Modus ist standardmäßig aktiviert.
• 100-650 °C: Die Bilddetails sind etwas schlechter und die maximal gemessene Temperatur beträgt 650 °C (bestimmte Modelle unterstützen die Messung von Temperaturen bis zu 550 °C).

Wählen Sie die Optionen mit der Navigationstaste nach oben und unten aus und drücken Sie zur Bestätigung OK. Sie können die Optionen auch über den Touchscreen auswählen.

Über-/Untertemperaturalarm

- Alarmtemperatureinstellung:

1. Schalter für Hochtemperaturalarm: Klicken Sie hier, um die Funktion des Hochtemperaturalarms zu aktivieren oder zu deaktivieren.

Temperatureinstellung für Hochtemperaturalarm: Klicken Sie auf die Popup-Tastatur und stellen Sie die Alarmtemperatur ein, standardmäßig 120 °C.

1. Schalter für Niedrigtemperaturalarm: Klicken Sie hier, um die Funktion des Niedrigtemperaturalarms zu aktivieren oder zu deaktivieren.

Temperatureinstellung für Niedrigtemperaturalarm: Klicken Sie auf die Popup-Tastatur und stellen Sie die Alarmtemperatur ein, standardmäßig 0 °C.

• Automatischer Alarm-Schnappschuss: Klicken Sie hier, um ihn zu aktivieren oder zu deaktivieren. Standardmäßig deaktiviert. Automatische Bildaufnahme bei Alarm.
• Zeitintervall: Das Zeitintervall des Alarm-Snapshots beträgt standardmäßig 10 Sekunden. Klicken Sie hier, um eine

benutzerdefinierte Einrichtung durchzuführen.

• Anzahl der Snapshots: standardmäßig 100. Klicken Sie hier, um eine benutzerdefinierte Einrichtung durchzuführen.

Cloud-Dienst

Klicken Sie nach dem Öffnen auf die Schaltfläche „Registrieren“ und folgen Sie den Anweisungen, um die Registrierung abzuschließen. Geben Sie nach der Registrierung Ihren Benutzernamen, Ihr Passwort und Ihren Gerätenamen ein und klicken Sie anschließend auf „Anmelden“, um das Gerät mit Ihrem Cloud-Dienstkonto zu verknüpfen.

Notiz:

7) Voraussetzung für die Anmeldung am Cloud-Dienst ist eine erfolgreiche Internetverbindung. Bitte beachten Sie Abschnitt 5.13.4. 8) Um die Werkseinstellungen wiederherzustellen, müssen Sie nach der Anmeldung beim Cloud-Dienst Ihr Konto und Ihr Passwort erneut bestätigen und gleichzeitig eine Internetverbindung sicherstellen. Erst nach der Aufhebung der Kontobindung können Sie die Werkseinstellungen wiederherstellen. 9) Diese Funktion wird von bestimmten Modellen nicht unterstützt.

WLAN-Einstellungen

Klicken Sie auf und rufen Sie die WLAN-Einstellungsoberfläche auf.

• Hotspot-Schalter: Schalten Sie den Hotspot ein, legen Sie den Netzwerknamen und das Kennwort fest und klicken Sie dann auf

Notiz:

1) Für diese Funktion ist eine spezielle App erforderlich. Nach dem Einsatz müssen Sie den Hotspot manuell verbinden. Anschließend können Sie die gespeicherten Bilder oder Videos auf Ihr Mobilgerät übertragen, um eine sekundäre Analyse durchzuführen. 2) Schalten Sie den Hotspot aus, wenn er nicht verwendet wird, da der Stromverbrauch höher ist.

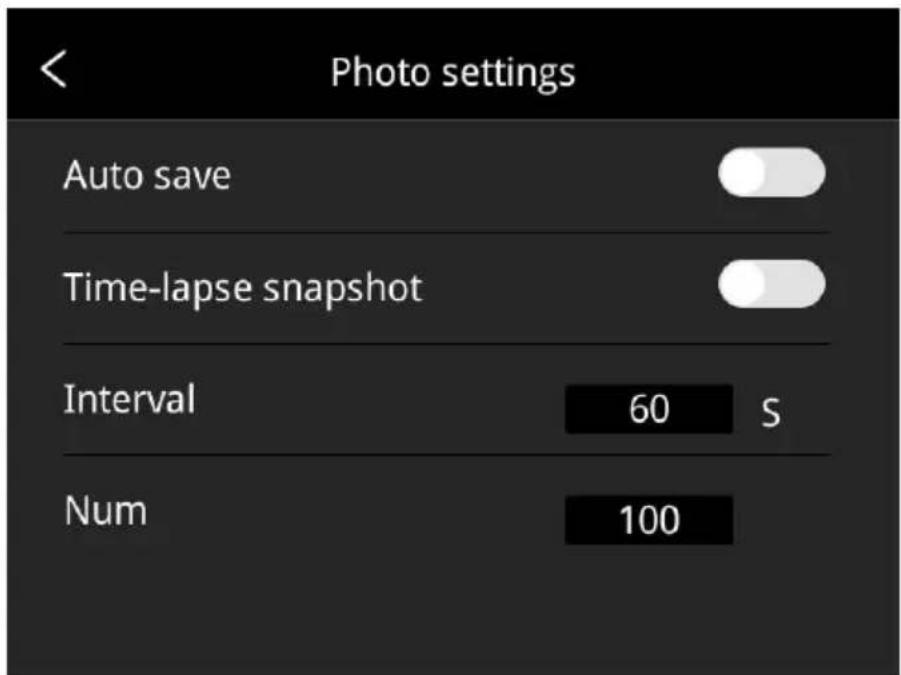

Fotoinstellungen

Schalter zum automatischen Speichern manueller

Schnappschüsse: Klicken Sie hier, um die Funktion zum automatischen Speichern manueller Schnappschüsse zu aktivieren oder zu deaktivieren. Standardmäßig ist sie deaktiviert.

• Zeitraffer-Schnappschuss: Klicken Sie hier, um die Funktion für Zeitraffer-Schnappschüsse zu aktivieren oder zu deaktivieren.
• Zeitintervall des Zeitraffer-Schnappschusses: standardmäßig 60 s. Klicken Sie hier, um eine benutzerdefinierte Einrichtung durchzuführen.
• Anzahl der Zeitraffer-Schnappschüsse: standardmäßig 100, klicken Sie, um benutzerdefinierte Einstellungen vorzunehmen.

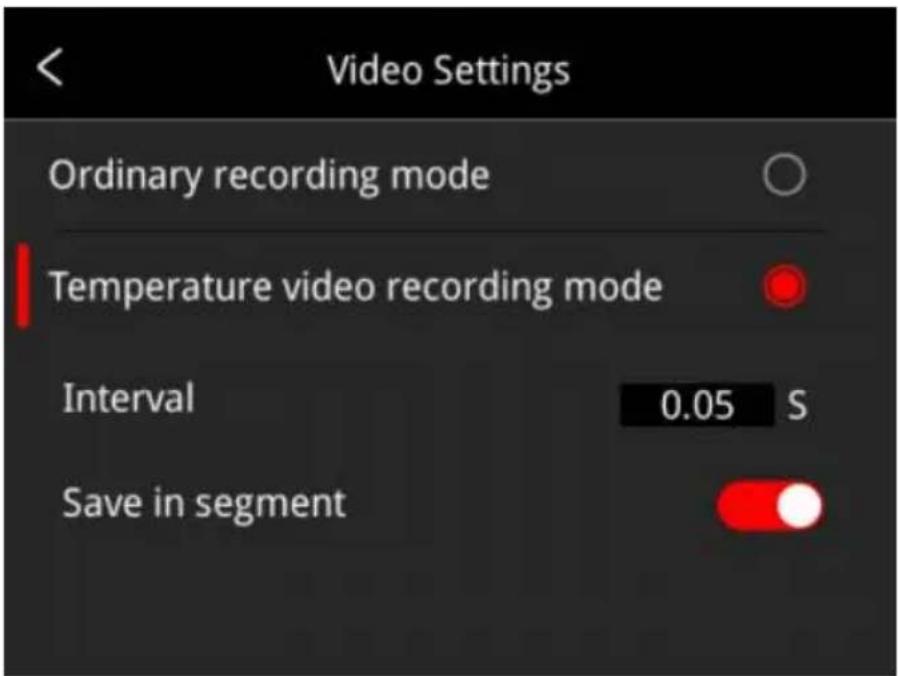

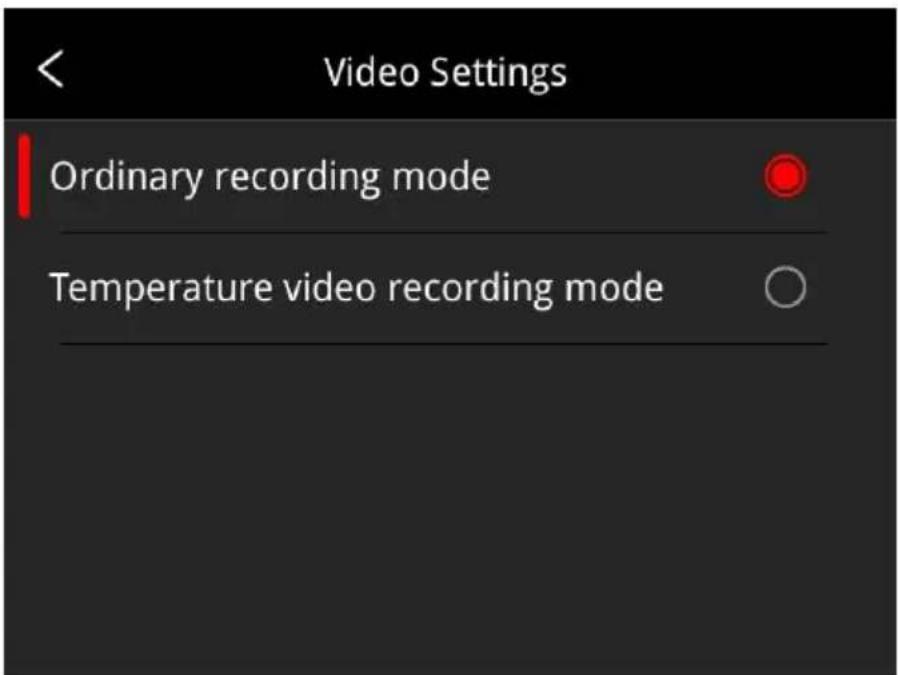

Videoeinstellungen (Diese Funktion ist nur bei einigen Modellen verfügbar)

• Normal Aufnahmemodus: Standardmäßiger Videomodus. Die maximale Temperatur, die minimale Temperatur und der Mittelpunkt des gesamten Bildes werden im aufgenommenen Video angezeigt. Der Temperaturwert befindet sich oben links auf dem Bildschirm.

• Temperatur-Videoaufzeichnungsmodus (nur für bestimmte Modelle verfügbar): Das Standardintervall beträgt 0,05 s. Klicken Sie hier, um benutzerdefinierte Einstellungen vorzunehmen. Die zugehörigen Temperaturdaten werden in den aufgenommenen Videos gespeichert. Die Offline-Sekundäranalyse wird in der thermografischen Analysesoftware unterstützt.

Smart Patrol Inspection (Diese Funktion ist nur für ein Modell verfügbar)

5. Durch die Auswahl verschiedener Modi können Sie die Bilderfassung gemäß voreingestellter Aufgabenpakete unterstützen. Die Software kann

die Benennung von Bildern automatisch standardisieren. Klicken Sie auf „Allgemein“ oder „Elektrische Energie“, um frei zwischen den beiden Modi zu wechseln.

- Elektrobetrieb:

Klicken Sie auf „Importieren" und wählen Sie das gewünschte Smart-Capture-Paket aus. Klicken Sie anschließend erneut auf „Importieren". Wählen Sie anschließend die entsprechende Aufgabe aus, um die Smart-Capture-Funktion zu starten. Die genaue Vorgehensweise ist: Klicken Sie rechts auf die Schaltfläche „Start", um die

Inspektionserfassung zu starten. Klicken Sie zum Beenden links auf

die Schaltfläche „ Zurück“, um die Erfassung zu stoppen.

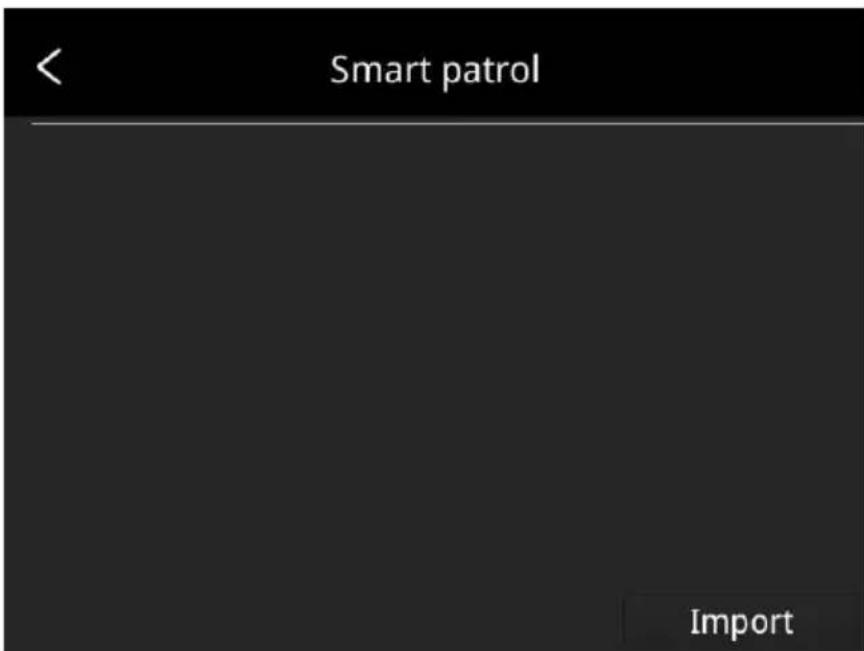

- Allgemeiner Modus:

Klicken Sie auf „Importieren" und wählen Sie das gewünschte Smart-Capture-Paket aus. Klicken Sie anschließend erneut auf „Importieren". Wählen Sie anschließend die entsprechende Aufgabe aus, um die Smart-Capture-Funktion zu starten. Die genaue Vorgehensweise ist: Klicken Sie rechts auf die Schaltfläche „Start", um die

Inspektionserfassung zu starten. Klicken Sie zum Beenden links auf

die Schaltfläche „Zurück“, um die Erfassung zu stoppen.

1. Drücken Sie lange auf die Patrouillenaufgabe, um neue Patrouillenaufgaben zu importieren, die ausgewählte Patrouillenaufgabe zu löschen, alle Patrouillenaufgaben auszuwählen oder zu beenden.

1. Methode zur Herstellung eines Smart-Capture-Pakets:
2. Benutzer können die Datei mit der Ausrüstung ausfüllen, die gemäß dem Vorlagenformat des Smart-Capture-Pakets für elektrische Energie fotografiert werden muss.

(1) Das Smart-Capture-Paket verfügt nicht über eine feste Vorlage. Der Benutzer kann Titel und Inhalt entsprechend der tatsächlichen Situation gestalten.

(2) Der Benutzer kann das Smart-Capture-Paket benennen, um im allgemeinen Modus verschiedene Aufgaben entsprechend der tatsächlichen Situation klar zu unterscheiden. (3) Erstellen Sie im Stammverzeichnis der SD-Karte einen Dateiordner mit dem Namen „Inspection“, legen Sie das neu erstellte Smart-Capture-Paket in diesen Ordner und stecken Sie die SD-Karte in die Kamera. Anschließend kann das Paket in die Kamera importiert werden.

• Der Inhalt des allgemeinen Smart-Capture-Pakets unterstützt benutzerdefinierte Einstellungen.

(1) Das Smart-Capture-Paket im Excel-Format für den allgemeinen Modus verfügt über keine feste Vorlage. Benutzer können die Überschriften und Inhalte entsprechend ihrer tatsächlichen Nutzung gestalten. Der Stil kann sich am Smart-Capture-Paket für Strom orientieren (siehe Abbildung oben). (2) Benutzer können das für den allgemeinen Modus erforderliche Smart-Capture-Paket entsprechend ihrer tatsächlichen Situation benennen, um verschiedene Aufgaben klar zu unterscheiden. (3) Erstellen Sie einen neuen Ordner mit dem Namen „Inspection“ im Stammverzeichnis der SD-Karte, legen Sie das neue Smart-Capture-Paket in diesen Ordner und stecken Sie die SD-Karte in das Gerät. Anschließend können Sie das Paket gemäß den obigen Anweisungen in das Gerät importieren.

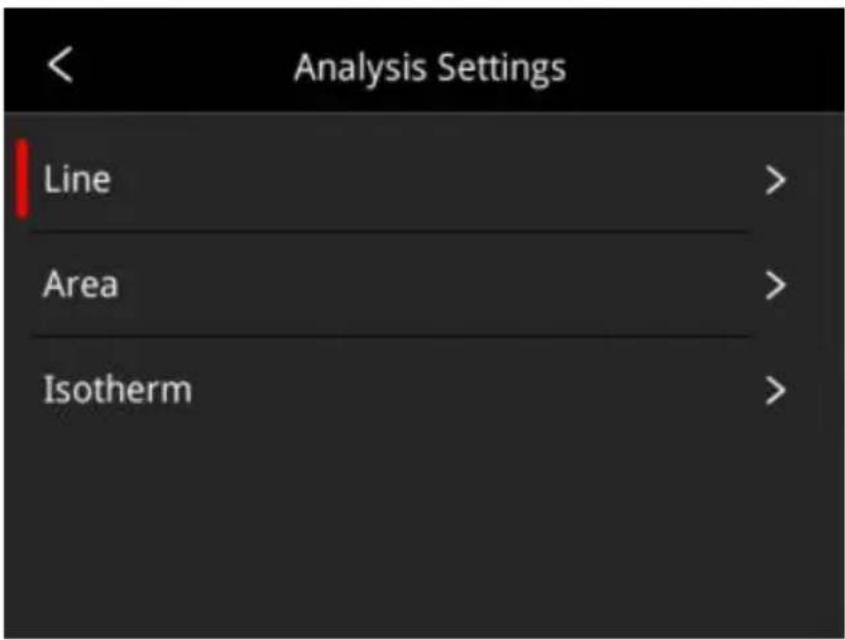

Einstellungen analysieren (Diese Funktion ist nur bei einigen Modellen verfügbar)

• Temperaturmesslinien: Die Anzeige des Temperaturtrends kann aktiviert werden, standardmäßig ist sie deaktiviert. Nachfolgend sehen Sie eine Abbildung der Temperaturmesslinie.

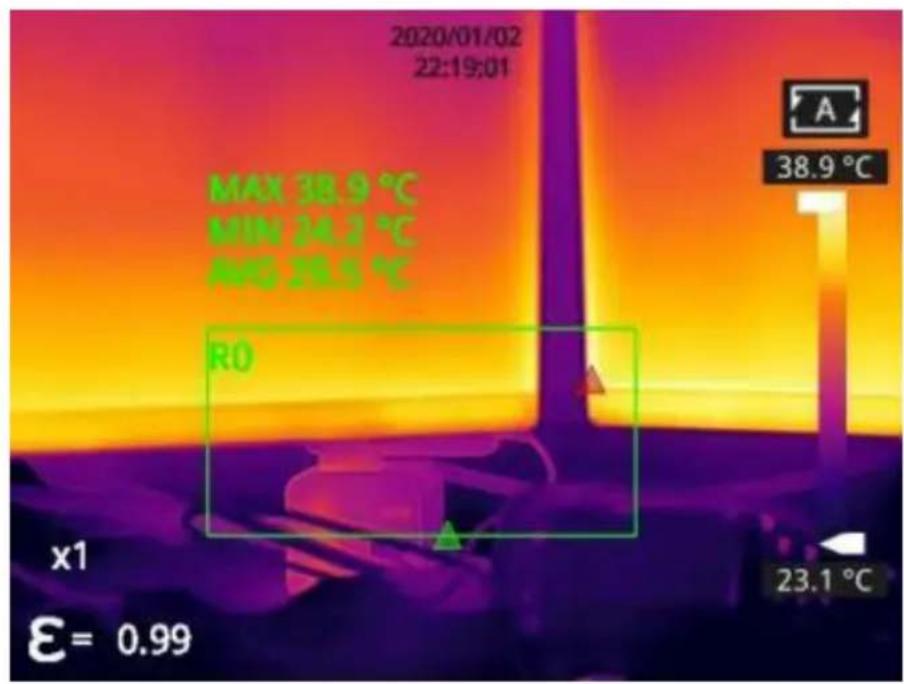

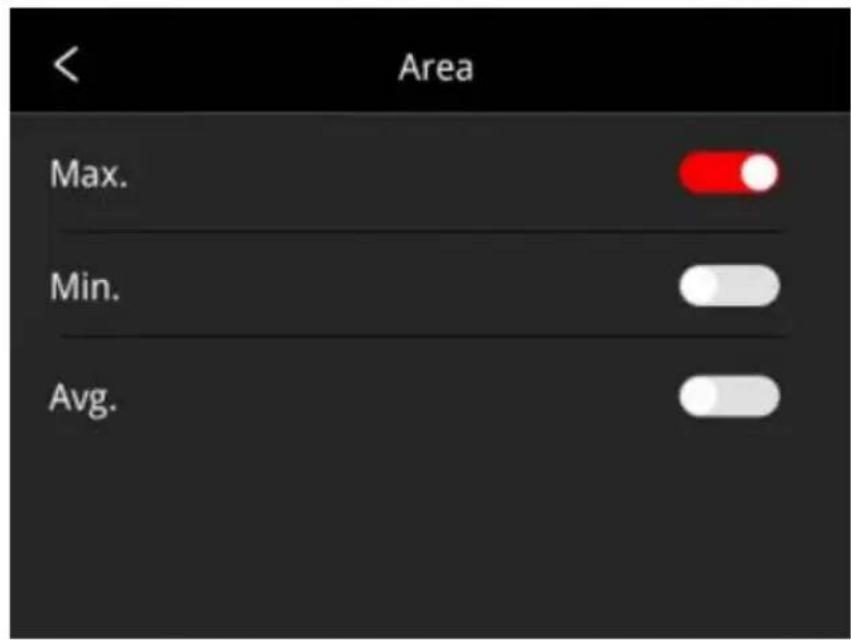

• Temperaturmessbereiche: Es können die Max.-Temperatur, die Min.-Temperatur und die Durchschnittstemperatur angezeigt werden. Die Max.-Temperatur ist aktiviert, die Min.-Temperatur und die Durchschnittstemperatur sind standardmäßig deaktiviert.

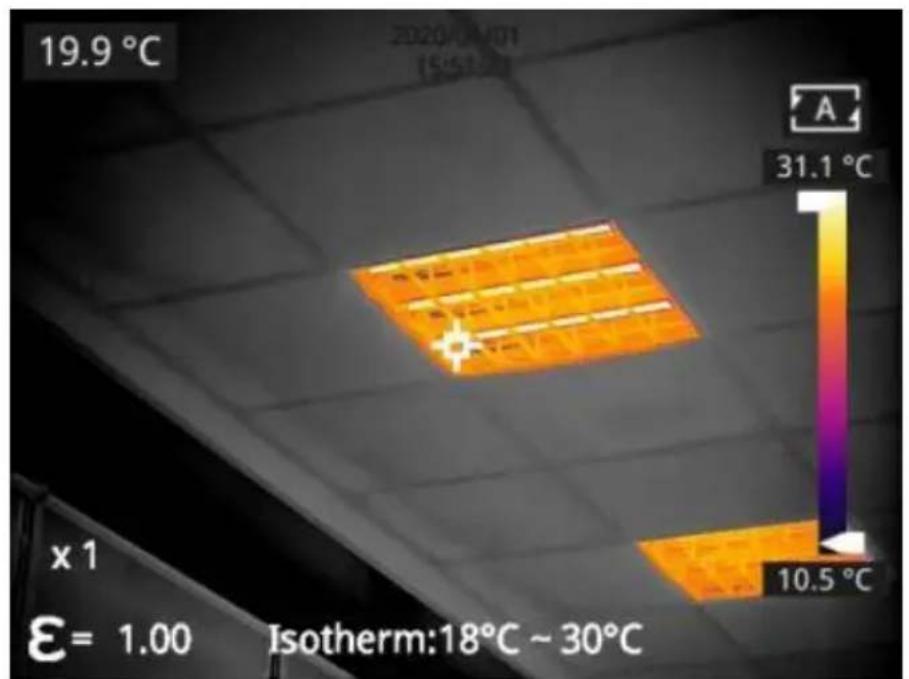

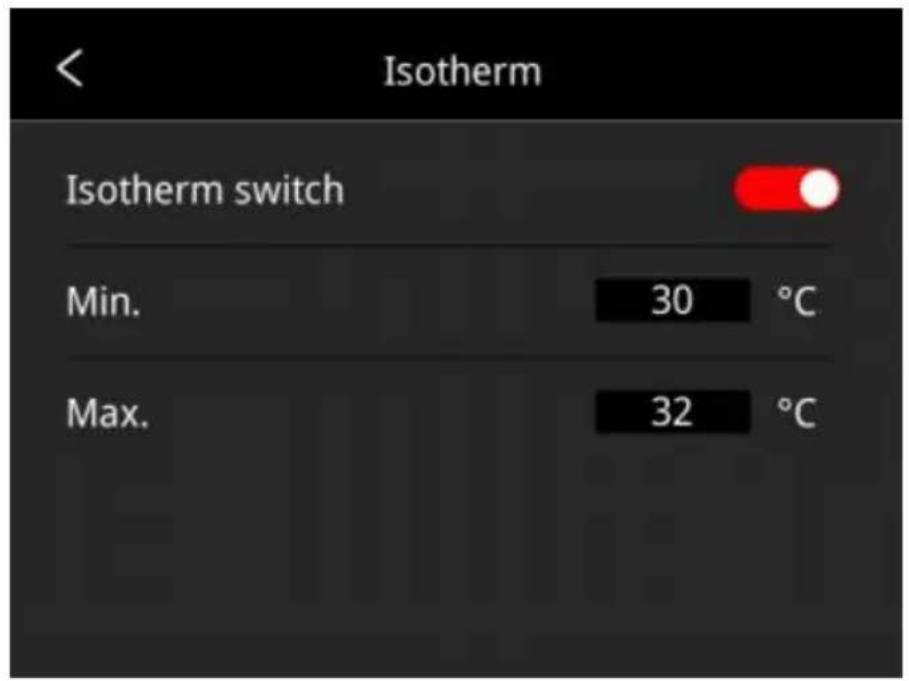

• Isotherme: Klicken Sie hier, um die Isothermenfunktion zu aktivieren oder zu deaktivieren. Standardmäßig deaktiviert. Maximal- und Minimalwerte der Isotherme können selbst definiert werden. Das Bild in einem bestimmten Temperaturbereich kann ausgewählt werden. [Bildfarbe wird automatisch entsprechend der Temperaturskala gefüllt, um die Temperaturverteilung in einem bestimmten Temperaturbereich besser darzustellen.

Dual-Spectrum-Ausrichtung

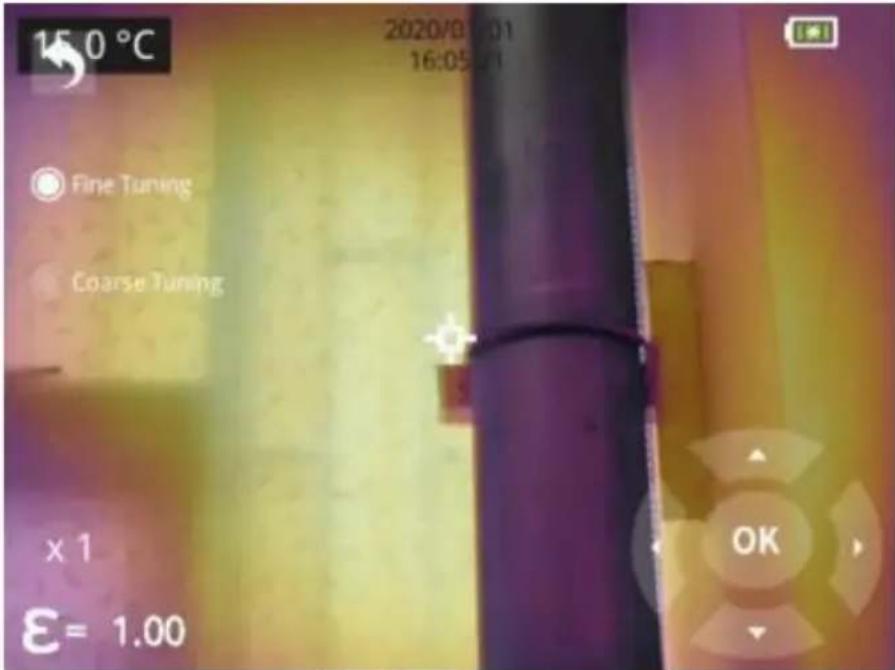

- Dual-Spectrum-Fusions-Ausrichtung

Mit dieser Funktion können Sie Infrarot- und sichtbare Bilder manuell registrieren. Wählen Sie zunächst Grob- und Feinabstimmung und führen Sie dann die Bildausrichtung über die Navigationstasten durch. Klicken Sie anschließend auf „OK“ oder „Eingabe“, um die Einstellungen zu speichern. (Ziehen Sie mit einem Finger über den Touchscreen, um die Fusionsausrichtung im Dual-Spectrum-Fusionsmodus zu erreichen.)

- Bild-in-Bild-Anpassung

Mit dieser Funktion können Sie die Position des Bild-im-Bilds anpassen. Wählen Sie zunächst Grob- und Feineinstellung und passen Sie dann die Position des Bild-im-Bilds mit den Navigationstasten an. Klicken Sie anschließend auf „OK“ oder die Eingabetaste, um die Einstellungen zu speichern. (Sie können das PIP verschieben, indem Sie das Bild mit dem Finger ziehen, und die PIP-Größe anpassen, indem Sie die Bildränder ziehen.)

Automatische Abschaltung

• 5 Min: Klicken Sie, um nach 5 Minuten eine automatische Abschaltung

durchzuführen.

• 10 Min: Klicken Sie, um nach 10 Minuten eine automatische Abschaltung durchzuführen.
• 20 Min: Klicken Sie, um nach 20 Minuten eine automatische Abschaltung durchzuführen.
• Aus: Klicken Sie hier, um die Funktion zum automatischen Herunterfahren zu deaktivieren. Diese Funktion ist standardmäßig deaktiviert.

Systemeinstellungen

1. Geräteinformationen

Klicken Sie hier, um Modell, Version, SD-Kartenkapazität und andere Informationen zu überprüfen.

6. Datum und Uhrzeit

Klicken Sie hier, um Datum und Uhrzeit einzustellen. Das Jahr kann von 2020 bis 2037 selbst definiert werden; Monat, Tag, Stunde und Minute können geändert werden.

3. Einheit

(1) Temperatureinheit: Umschalten zwischen Celsius, Fahrenheit und Kelvin. (2) Entfernungseinheit: Umschalten zwischen Meter und Fuß.

4. Bildschirmhelligkeit

(7) Hoch: Klicken Sie, um die Bildschirmhelligkeit auf „Hoch“ einzustellen.

(8) Mittel: Klicken Sie, um die Bildschirmhelligkeit auf mittlere Helligkeit einzustellen (mittlere Helligkeit ist die Standardeinstellung). (9) Niedrig: Klicken Sie, um die Bildschirmhelligkeit auf niedrig einzustellen.

21. Formatieren der SD-Karte

Klicken Sie auf und drücken Sie dann auf „OK“, um die SD-Karte als FAT zu formatieren.

22. USB-Modus

Zur Datenübertragung stehen zwei Möglichkeiten zur Verfügung: U-Disk und USB-Kamera.

• U-Disk-Modus: In diesem Modus können die gespeicherten Bilder und Videos gelesen und analysiert werden, wenn die Kamera über ein Datenkabel mit anderen Geräten verbunden ist.
• USB-Kamera: Die Echtzeit-Bildanzeige und Punkt-/Linien-/Bereichsanalyse können auf dem PC durchgeführt werden, wenn die Kamera in diesem Modus über ein Datenkabel mit dem PC verbunden ist.

23. Werkseinstellungen wiederherstellen

Klicken Sie auf und drücken Sie dann auf „OK“. Die Kamera schaltet eine Sekunde später automatisch aus. Nach dem Neustart werden die Einstellungen auf die Werkseinstellungen zurückgesetzt.

24. Software-Update

Laden Sie die neueste Software in die Update-Datei auf der SD-Karte herunter und klicken Sie auf „Von SD-Karte aktivieren“, um die Aktualisierung durchzuführen. Die Kamera schaltet sich automatisch aus. Nach dem Neustart wird die Software auf die neueste Version aktiviert.

Technische Daten

SC256M

Wärmemodul
Detektortyp	VOx Ungekühler FPA-DetECTOR
Auflösung des Detektors	256*192
Antwortband	8~14μm
Pixel	12 μm
NETD	35 mK
IFOV	3,8 mrad
Frequenz	25 Hz
Fokus	3,2 mm
Sichtfeld	56°*42°
Fokusmodus	Behoben
Temperaturmessbereich	-20 °C ~ 150 °C, 100 °C 550 °C
Genauigkeit der Temperaturmessung	±2 % oder ±2 °C, der*höh Wert ist maßgebend
Kamerafunktionen
Temperaturmessmodus	Mittelpunkt-/Heiβ- und Kaltpunkterfolgung und Temperaturanzeige
Benutzerdefinierte Punkt-/Linien-/Flächentempera turmessung	Bewegliche Punkt-/Linien-/Flächentemperat urmessung, bis zu 10 Punkte, 10 Bereiche, 10 Linien
Temperaturmesseinheit	Celsius, Fahrenheit, Kelvin
Emissionsgradeinstellung	Einstellbar zwischen 0,01 und 1,0, Schrittweite 0,01
Umgebungstemperatureinstellung	-10°C~50°C, Schritt 1°C
Distanzeinstellung	0,25 ~ 4 m, Schritt 0,25 m
Bildmodus	Thermisch, visuell, PIP, DDE (für einige Modelle nicht verfügbar), Dual-Spectrum -Fusion
Farbpaletten	7 Arten ( Weißglühend, Schwarzglühend, Eisen, Lava, Regenbogen, Regenbogen HC, Schwarzrot )
E-Zoom	1×,2×,4×
Temperaturskala	Auto/Manuell
Temperaturalarm	Alarm auslösen, wenn die Temperatur im Vollbild über/unter dem Schwellenwert liegt
Temperaturskala	Manuell/Auto
Laserpointer	Verfügbar
Visuelle Kamera	2 Megapixel
Bilderfassung	XX-IR.jpg (Wärmbild mit Temperaturdaten) und XX-DC.jpg (visuelles Bild) , drücken Sie kurz den Auslöser um das Bild aufzunehmen
Zeitraffer-Bildaufnahme	Stellen Sie Zeitintervall und Anzahl der Bildaufnahmen nach Bedarf ein
Anmerkungsfungtion	Sprachkommentare über Mikrofon
Videoaufzeichnung	Drücken Sie den Auslöser情况进行, um die Aufnahme zu starten
Sprache	Englisch, Polnisch, Koreanisch, Ungarisch, Brasilianisches Portugiesisch, Deutsch, Französisch, Spanisch, Italienisch, Türkisch, Traditionelles Chinesisch
Bildschirm	3,5-Zoll-Touchscreen (480 x 640)
Videoübertragung	UVC-Videoübertragung , Videostream + Temperaturdaten des Vollbilds
Über Alarm	Stellen Sie den Wert für hohe und niedrige Temperatur ein und stellen Sie die automatische Bilderfassung ein
Dateibenennung	Manuelle Eingabe, QR-Code-Scannen
Erinnerung	Micro-SD- Karte (max. 32 GB)
Akku-Typ	Wiederaufladbarer Li - Ionen-Akku, zerlegbar
Stromschnittstelle	USB-C
Anschlusstyp	USB, WLAN
Ladezeit	3 Stunden
Betriebszeit	8 Stunden
Energieverwaltung	Automatische Abschaltung: 5
	Minuten, 10 Minuten, 20 Minuten, deaktivieren
Sonstiges
Analysesoftware	PC (Thermoanalyse-Software) oder Mobilgerät (iOS/Android-App)
Stativmontagesockel	Ja, 1/4"-20-UNC
Betriebstemperatur	-10 °C ~ +50 °C
Lagertemperatur	-20 °C ~ +60°C
RH	10 % ~ 95 % , nicht kondensierend
Fallen	2 m
Verkapselung	IP54 (IEC 60529)
Schock und Vibration	Stoßfestigkeit 25 g (IEC 60068-2-27); Vibration 2,5 g (IEC60068-2-6)
FDA -Zugangsnummer :	2511247 -000

SC384M

Wärmemodul
Detektortyp	VOx Ungekühler FPA-Detektor
Auflösung des Detektors	384*288
Antwortband	8~14μm
Pixel	12 μm
NETD	35 mK
IFOV	1,98 mrad
Frequenz	30 Hz
Fokus	6,2 mm
Sichtfeld	43,7°*31,9°
Fokusmodus	Manueller Fokus
Temperaturmessbereich	-20 °C ~ 150 °C, 100 °C ~ 550 °C
Genauigkeit der Temperaturmessung	±2 % oder ±2 °C
Kamerafunktionen
Temperaturmessmodus	Mittelpunkt-/Heiβ- und Kaltpunktverfolgung und Temperaturanzeige
Benutzerdefinierte Punkt-/Linien-/Flächentempera turmessung	Bewegliche Punkt-/Linien-/Flächentemperat urmessung, bis zu 10 Punkte, 10 Bereiche, 10 Linien
Temperaturmesseinheit	Celsius, Fahrenheit, Kelvin
Emissionsgradeinstellung	Einstellbar zwischen 0,01 und 1,0, Schrittweite 0,01
Umgebungstemperatureinstellung	-10°C~50°C, Schrittlänge 1°C
Distanzeinstellung	1~20 m, Schrittlänge 1 m
Digitalzoom	1×, 2×, 4×,8×
Sichtbares Licht und Dualspektrum - Fusion	Verfügbar , thermisch, Dual-Spectrum-Fusion, sightbares Licht, PIP , DDE (n für eineige Modelle verfügbar)
Palette	10 Paletten
Temperaturalarm	Alarm, wenn die Temperatur in Vollbild über oder unter dem Schwellenwert liegt
Kamerafunktionen
Temperaturskala	Manuell/Auto
Laseranzeige	Verfügbar
Digitalkamera	5 Megapixel
Bild-/Videospeicher	XX-IR.jpg (Wärmbild mit Temperaturdaten) und XX-DC.jpg (sichtbares Bild) H.264-Videos ohne Temperaturdaten
Anmerkungsfunktion	Machen Sie Sprachanmerkungen über das Mikrofon.
Sprache	English, Polnisch, Koreanisch, Ungarisch, Brasilianisches Portugiesisch, Deutsch, Französisch, Spanisch, Italienisch, Türkish, Traditionelles Chinesisch
Anzeigegröße	3,5-Zoll-Touchscreen (480 x 640)
Sonderfunktionen	Scannen Sie den QR-Code, um das Bild zu benennen
Speicherkarte	Standardmäßige 32 GB MicroSD-Karte, erweiterbar auf max. 512 GB
Akku-Typ	Wiederaufladbarer und abnehmbarer Lithium-Akku
Stromschnittstelle	USB Typ-C
Verbindungsmethoden	USB, WLAN
Ladezeit	3 Stunden
Betriebszeit	4 Stunden
Batteriemanagement	Automatische Abschaltung: 5 Minuten, 10 Minuten, 20 Minuten, Aus
Sonstiges
Analysesoftware	PC (Infrarot-Analysesoftware) oder mobil (IOS/Android APP)
Stativmontageschnittstelle	1/4"-20-UNC
Betriebstemperatur	-10℃~+50℃
Lagertemperatur	-20℃~+60℃
Relative Luftfeuchtigkeit	10 % ~ 95 %, nicht kondensierend
Fallen	2 m
Verkapselung	IP54 (IEC 60529)
Schock und Vibration	Stoßfestigkeit 25 g (IEC 60068-2-27); Vibration 2,5 g (IEC 60068-2-6)
FDA -Zugangsnummer :	251124 5-000

Einführung von Anwendungsszenarien

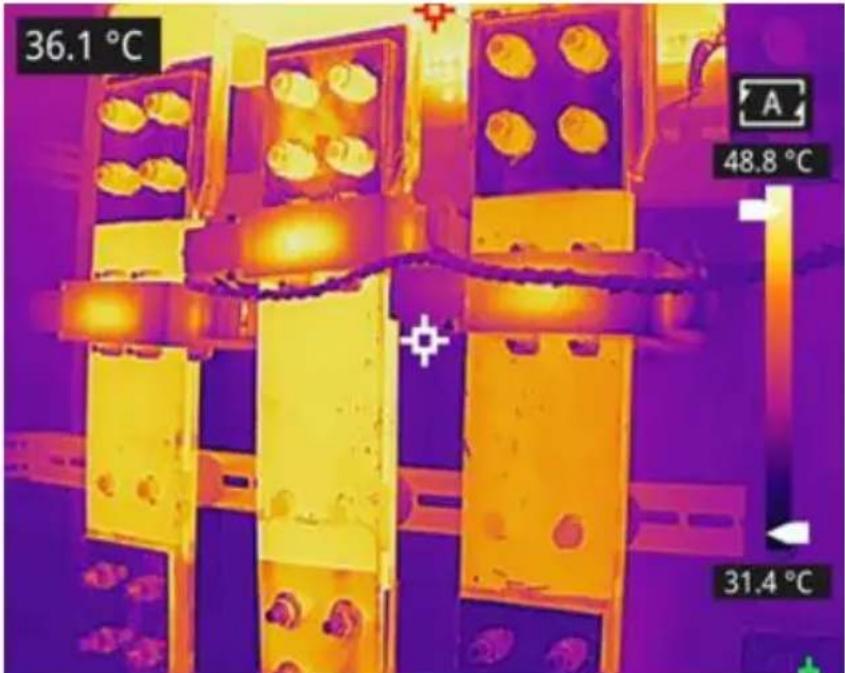

Erkennung von Stromverteilerschränken

Die Temperaturverteilung von Stromverteilungsanlagen spiegelt deren

Betriebszustand direkt wider. Unsachgemäßer Kontakt oder Beschädigung können zu ungewöhnlich hohen Temperaturen führen. Mithilfe tragbarer Wärmebildkameras kann das Inspektionspersonal Anomalien rechtzeitig erkennen und die Sicherheit der Stromverteilungsanlagen gewährleisten.

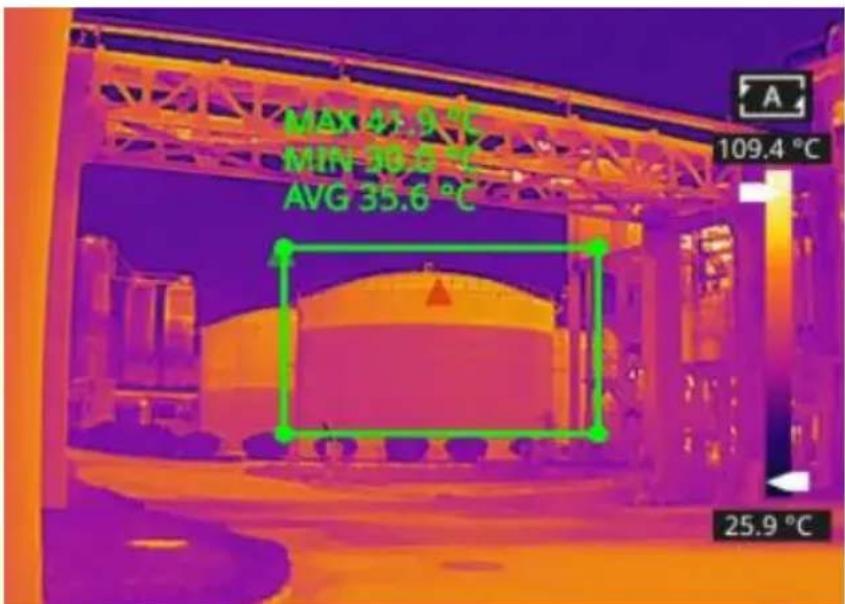

Flüssigkeitsstandserkennung im Lagertank

Zwischen der im Tank gespeicherten Flüssigkeit und dem oberen Gas besteht ein Temperaturunterschied, der auf den Tankmantel übertragen werden kann. Mit der tragbaren Wärmebildkamera lässt sich der Flüssigkeitsstand des Lagertanks aus großer Entfernung beobachten, um eventuelle Ausfälle durch den Ausfall des Flüssigkeitsstandsmessers zu verhindern.

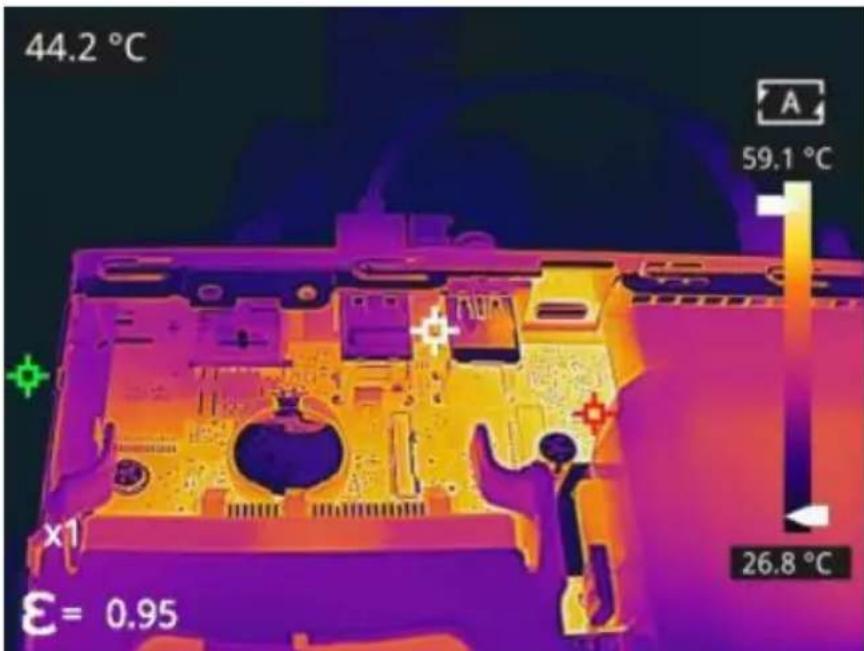

Forschung und Entwicklung für Leiterplatten

Leiterplatten sind klein, hochintegriert und komplex aufgebaut, sodass die herkömmliche Kontakterkennung viel Zeit und Energie kostet. Infrarot-Wärmebildtechnologie bietet bei der Erkennung fehlerhafter Leiterplatten entscheidende Vorteile. Mit tragbaren Wärmebildkameras lassen sich Komponenten mit ungewöhnlich hohen oder niedrigen Temperaturen schnell erkennen und Leiterplattenfehler feststellen.

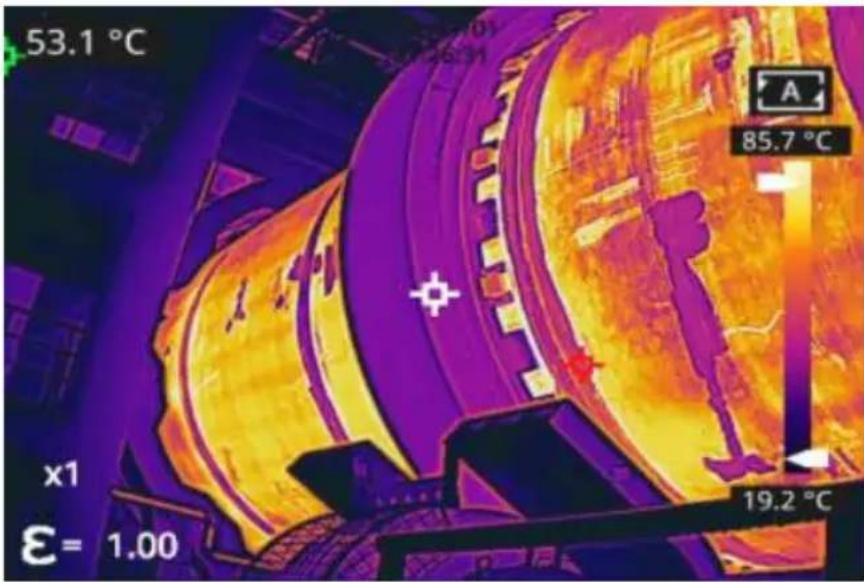

Defekterkennung von feuerfestem Material im Drehrohrofen

Drehrohröfen sind ein wichtiges Gerät für die Verbrennung gefährlicher Abfälle. Bei längerem Betrieb kann das Auskleidungsmaterial erodieren und dünn werden oder sogar abfallen, was zu anormalen Außentemperaturen führt. Tragbare Wärmebildkameras können die anomal hohe Temperatur der Außenwand erkennen, die Stelle mit hoher Temperatur lokalisieren und entsprechende Maßnahmen zur Vermeidung von Sicherheitsunfällen ergreifen.

Reinigung der Wärmbildkamera

Reinigung von Kameragehäuse, Kabeln und anderen Gegenständen

Kameragehäuse, Kabel und andere Antikel
Flüssigkeiten	Es kann eine der folgenden Flüssigkeiten verwendet werden. 1. Warmes Wasser 2. Eine schwache Reinigungslösung
Reinigungswerkzeuge	Ein weiches Tuch
Reinigungsverfahren	Bitte gehen Sie folgendermaßen vor: 1. Tränken Sie ein weiches Tuch mit der Flüssigkeit. 2. Drehen Sie das Tuch, um überschüsse Flüssigkeit zu unterfen. 3.Reinigen Sie die Kamerateile mit dem Tuch

VORSICHT

Bringen Sie keine Lösungsmittel oder ähnliche Flüssigkeiten auf die Kamera, die Kabel oder andere Gegenstände auf. Dies kann zu Schäden führen.

Reinigung der Infrarotlinse

Reinigung der Infrarotlinse

Flüssigkeiten	Es kann eine der folgenden Flüssigkeiten verwendet werden. 1.Handelsübliche Linsenreinigungsflüssigkeit mit mehr als 30 % Isopropylalkohol. 2. 96 % Ethylalkohol (C2H5OH).
Reinigungswerkzeuge	Watte
Reinigungsverfahren	Bitte gehen Sie folgendermaßen vor: 1. Weichen Sie die Watte in der Flüssigkeit ein. 2. Drehen Sie die Watte, um die überschüsse Flüssigkeit zu entfernen. 3. Reinigen Sie die Linse nur einmal und entsorgen Sie die Watte.

VORSICHT

Reinigen Sie die Infrarotlinse nicht zu heftig. Dadurch kann die Antireflexbeschichtung beschädigt werden.

Anhang A Emissionsgrad möglicherweise verwendeter Materialien Metall

Material	Temperatur (℃)	Emissionsgrad
Aluminium
Poliertes Aluminium	100	0,09
Handelsübliche Aluminiumfolie	100	0,09
Mildes Aluminiumoxid	25~600	0,10~0,20
Starkes Aluminiumoxid	25~600	0,30~0,40
Messing
Messingspiegel (hochglanzpoliert)	28	0,03
Messingoxid	200~600	0,59~0,61
Chrom
Poliertes Chrom	40~1090	0,08~0,36
Kupfer
Kupferspiegel	100	0,05
Starkes Kupferoxid	25	0,078
Kupferoxid	800~1100	0,66~0,54
Geschmolzenes Kupfer	1080~1280	0,16~0,13
Gold
Goldspiegel	230~630	0,02
Eisen
Poliertes Gusseisen	200	0,21
Bearbeitetes Gusseisen	20	44
Komplett verrostete Oberfläche	20	0,69
Gusseisen (oxidiert bei 600 °C)	19~600	0,64~0,78
Elektrolytisches Eisenoxid	125~520	0,78~0,82
Eisenoxid	500~1200	0,85~0,89
Eisenplatte	925~1120	0,87~0,95
Gusseisen, schweres Eisenoxid	25	0,8
Geschmolzene Oberfläche	22	0,94
Geschmolzenes Gusseisen	1300~1400	0,29
Reines geschmolzenes Eisen	1515-1680	0,42~0,45
Stahl
Stahl (oxidiert bei 600°C)
Stahloxid	100	0,74
Geschmolzener Weichstahl	1600~1800	0,28
Geschmolzener Stahl	1500~1650	0,42~0,53
Führren
Reines Blei (nicht oxidiert)	125~225	0,06~0,08
Leicht oxidiert	25~300	0,20~0,45
Magnesium
Magnesiumoxid	275~825	0,55~0,20
Quecksilber
Quecksilber	0~100	0,09~0,12
Nickel
Galvanisieren und Polieren	25	0,05
Galvanisieren ohne Polieren	20	0,01
Nickeldraht	185~1010	0,09~0,19
Nickelplatte (oxidiert)	198~600	0,37~0,48
Nickeloxid	650~1255	0,59~0,86
Nickellegierung
Nickel-Chrom (hitzebeständig) Legierungsdraht (hell)	50~1000	0,65~0,79
Nickel-Chrom-Legierung	50~1040	0,64~0,76
Nickel-Chrom (hitzebeständig)	50~500	0,95~0,98
Silber
Poliertes Silber	100	0,05
Edelstahl
18/8 Edelstahl	25	0,16
304 (8Cr, 18Ni)	215~490	0,44~0,36
310 (25Cr, 20Ni)	215~520	0,90~0,97
Zinn
Handelsübliches Weißblech	100	0,07
Zink
Oxidation bei 400°C	400	0,01
Verzinkié helle Eisenplatte	28	0,23
Graues Zinkoxid	25	0,28

Nichtmetall

Material	Temperatur (℃)	Emissionsgrad
Ziegel	1100	0,75
Schanottsteine	1100	0,75
Graphit (Lampenschwarz)	96~225	0,95
Emaille (weiß)	18	0,9
Asphalt	0~200	0,85
Glas (Oberfläche)	23	0,94
Hitzebeständiges Glas	200~540	0,85~0,95
Wandputz	20	0,9
Eiche	20	0,9
Kohlenstoffplatte	-	0,85
Isolierfolie	-	0,91~0,94
Metallblech	-	0,88~0,90
Glasrückre	-	0,9
Spulentyp	-	0,87
Emailleprodukt	-	0,9
Emaille-Muster	-	0,83~0,95
Kondensator
Rotationstyp	-	0,30~0,34
Keramik (Flaschentyp)	-	0,9
Film	-	0,90~0,93
Glimmer	-	0,94~0,95
Glimmer vom Typ Flume	-	0,90~0,93
Glas	-	0,91~0,92
Halbleiter
Transistor (Kunststoffgehäuse)	-	0,80~0,90
Transistor (Metall)	-	0,30~0,40
Diode	-	0,89~0,90
Sendespule
Impulsübertragung	-	0,91~0,92
Flache Kreideschicht	-	0,88~0,93
Oberer Ring	-	0,91~0,92
Elektronische Materialien
Epoxidglasplatte	-	0,86
Epoxid-Phenol-Platte	-	0,8
Vergoldetes Kupferblech	-	0,3
Lötbeschichtetes Kupfer	-	0,35
Verzinnter Anschlussdraht	-	0,28
Kupferdraht	-	0,87~0,88

Hersteller: Shanghai Sishun International Trade Co., Ltd.

Adresse: Zimmer JT2388, 4. Stock, Gebäude 2, Nr. 599, Wanzhen Road,

Unterbezirk Zhenxin New Village, Bezirk Jiading, Shanghai, China.

Importiert nach AUS: SIHAO PTY LTD. 1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd. Suite 250, 9166 Anaheim Plaza Rancho Cucamonga, CA 91730

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.

VEVOR

HANDHELD WÄRMEKAMERA

MODELL: SC384M, SC256M

Einführung in die Bildmodi

Es sind fünf Bildmodi verfügbar.

- Digitalkamera: sichtbare Bilder.

1. Taste für Hochtemperaturalarm: klicken, um die Funktionen für Hochtemperaturalarm zu aktivieren oder zu deaktivieren.

1. Taste für Niedertemperaturalarm: klicken, um die Funktionen für Niedertemperaturalarm zu aktivieren oder zu deaktivieren.

- Bild-in-Bild-Einstellung

Automatische Abschaltung
