BEDIENUNGSANLEITUNG GT-600 Vevor

Kabelmantel Phasenleiter Schutleiter Mullerter

L-Phasenleiter (Braun)
G- Schutzleiter (Gelb & Grun)
N-Nulleiter (Blau)

L(Braun) N(Blau)

L(Braun) N(Blau)

CA 230 V 50 Hz CA 110 V 60 Hz

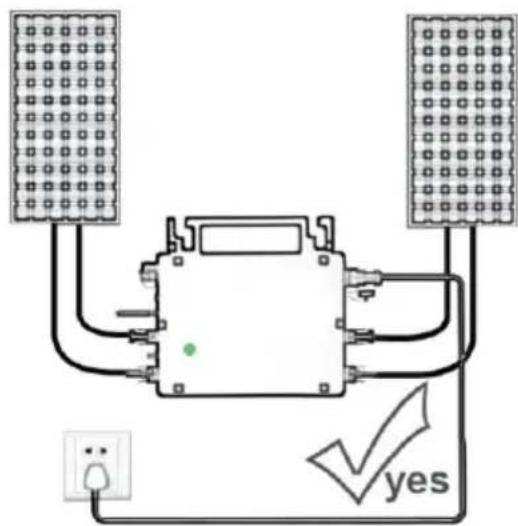

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLAT

yes

Technisch Support und E-Garantie-Zertifikat www.vevor.com/support

MIKRO-WECHSELRICHTER

MODELL: GT-600/GT-800/GT-1200

Warnung: Um das Verletzungsrisiko zu verringern, muss Benutzer die Bedienungsanleitung sorgfältig lesen.

Dieses Produkt unterliegt den Bestimmungen der europäis Richtlinie 2012/19/EU. Das Symbol einer durchgestrichene Mülltonne weist darauf hin, dass das Produkt in der Europäischen Union einer getrennten Müllentsorgung unterliegt. Dies gilt für das Produkt und alle mit diesem gekennzeichneten Zubehörteile. So gekennzeichnete Produ dürfen nicht im normalen Hausmüll entsorgt werden, son müssen an einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten abgegeben werde

Das Produkt wird in Kombination mit einer permanenten Energiequelle (Batterie) verwendet. Auch wenn das Gerät ausgeschaltet ist, An den Eingangs- und/oder Ausgangsklemmen kann elektrische Spannung auftreten. Schalten Sie immer die Wechselstromversorgung an und trennen Sie die Batterie ab, bevor Sie

Durchführen von Wartungsarbeiten.

Das Produkt enthält keine internen Teile, die vom Benutzer gewartet werden können. Entfernen Sie die Frontplatte nicht und nehmen Sie das Produkt erst in Betrieb, wenn alle Platten montiert sind. Alle Wartungsarbeiten sollten von qualifiziertem Personal durchgeführt werden. Verwenden Sie das Produkt nicht an Orten, an denen es zu Gas- or Staubexplosionen kommen kann. Beachten Sie die Angaben des Herstellers des Batterie, um sicherzustellen, dass die Batterie für die Verwendung mit diesem Produkt geeignet ist. Die Sicherheitshinweise der Batterieherstellers sollten immer beobachtet.

WARNUNG: Heben Sie keine schweren Gegenstände ohne Hilfe. Installation

Lesen Sie die Installationsanweisungen, bevor Sie mit den Installationsarbeiten beginnen.

Dieses Produkt ist ein Gerät der Sicherheitsklasse I (aus Sicherheitsgründen mit Erdungsklemme ausgestattet). Seine AC-Eingangs- und/oder Ausgangsklemmen muss aus Sicherheitsgründen mit einer unterbrechungsfreien Erdung versehen sein. Ein zusätzlicher Erdungspunkt befindet sich an der Außenseite des Produkts. Wenn da auszugehen ist, dass der Erdungsschutz beschädigt ist, sollte das Prochaußer Betrieb genommen und gegen unbeabsichtigte

Wiederinbetriebnahme gesichert ist; qualifiziertes Wartungspersonal kontaktieren.

Stellen Sie sicher, dass die Anschlusskabel mit Sicherungen und Schutzschaltern ausgestattet sind. Ersetzen Sie niemals eine Schutzvorrichtung durch eine Komponente eines

anderer Typ. Das richtige Teil finden Sie im Handbuch.

Prüfen Sie vor dem Einschalten, ob die verfügbare Spannungsquelle mit den Konfigurationseinstellungen des Produkts übereinstimmt, wie im Handbuch beschrieben.

Stellen Sie sicher, dass das Gerät unter den richtigen

Betriebsbedingungen eingesetzt wird. Betreiben Sie es niemals in nasse oder staubiger Umgebung.

Stellen Sie sicher, dass rund um das Produkt immer ausreichend Frei zur Belüftung vorhanden ist und dass die Belüftungsöffnungen nicht blockiert sind.

Installieren Sie das Produkt in einer hitzegeschützten Umgebung. Achter Sie daher darauf, dass sich keine Chemikalien, Plastikteile, Vorhänge (andere Textilien usw. im Gerät befinden.

in unmittelbarer Nähe des Gerätes.

Transport und Lagerung

Stellen Sie bei der Lagerung oder dem Transport des Produkts sicher, dass die Netzstrom- und Batteriekabel getrennt sind.

Für Transportschäden kann keine Haftung übernommen werden, wenn das Gerät nicht in der Originalverpackung transportiert wird.

Lagern Sie das Produkt trocken; die Lagertemperatur sollte zwischen -40^ und 65^ liegen.

Informationen zu Transport, Lagerung, Laden, Nachladen und Entsorgun der Batterie finden Sie im Handbuch des Batterieherstellers.

SPECIFICATIONS

Du bist Willkommen bei unseren netzgekoppelten

Mikro-Solarwechselrichterprodukten .

Spezifikationsdaten	Modell
	GT-600	GT-800	GT-1200
Eingangsdaten (DC, PV)
Anzahl der MC4-Eingangsstecker	2 Sätze		4 Sätze
Betriebsspannungsbereich	Gleichstrom 18 V bis 50 V
Maximaler Eingangsstrom	12A*2	14A*2	16A*2
Ausgabedaten (AC)
Einphasiger Netztyp	Wechselstrom230 V	Wechselstrom230 V	AC 110 V oder A230 V
Maximale Ausgangsleistung	600 W	800 W	1200 W
Nennausgangsstrom	2,6 A	3,5 A	10,9 A oder 5,2
Nominale Ausgangsspannung	Wechselstrom230 V	Wechselstrom230 V	AC 110 V oder A230 V
Ausgangsfrequenzbereich	50 Hz	50 Hz	60 Hz oder 50 H
Leistungsfaktor	≥0,99 %
Gesamte harmonische Verzerrung	Klirrfaktor < 5 %
Maximale Einheiten pro Zweigstelle	@230VAC: 4Einheiten	@230VAC: 3Einheiten	@ 110 VAC: 2 Einheiten Oder@230 VAC: 3 Einheiten
Höchste Effizienz	95 %
Nominale MPPT-Effizienz	99,5 %
Stromverbrauch nachts	≤1W
Mechanische Daten
Betriebsumgebungstemperaturbereich	-40°C bis +65°C
Lagertemperaturbereich	-40°C bis +85°C
Abmessungen (B*H*T)	305 * 186 * 44 mm		490 * 254 * 50 n
Wasserdichtigkeit	IP67	IP65/IP67(Bitte beachten Sie die Angaben auf dem Typenschilddes Produkts)	IP67
Kommunikation	WIFI (Cloud-Überwachung)
Schutzfunktionen	Isolierter Inselschutz, SpannungsschutzFrequenzschutzTemperaturschutz, Stromschutz usw.

INSTALLATION SCHEMATIC

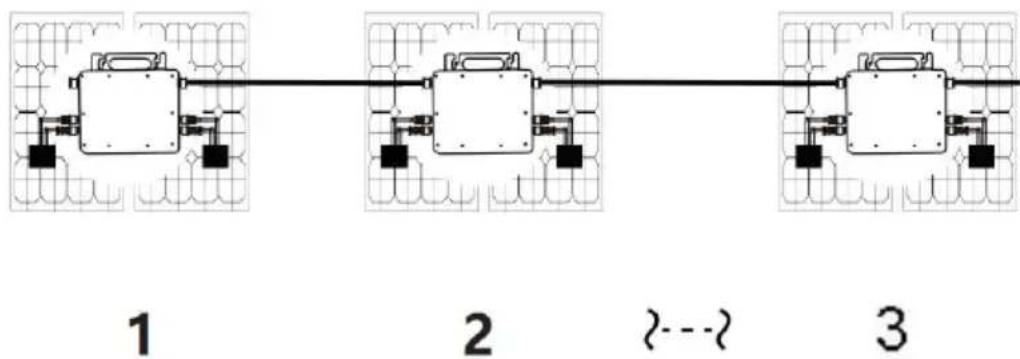

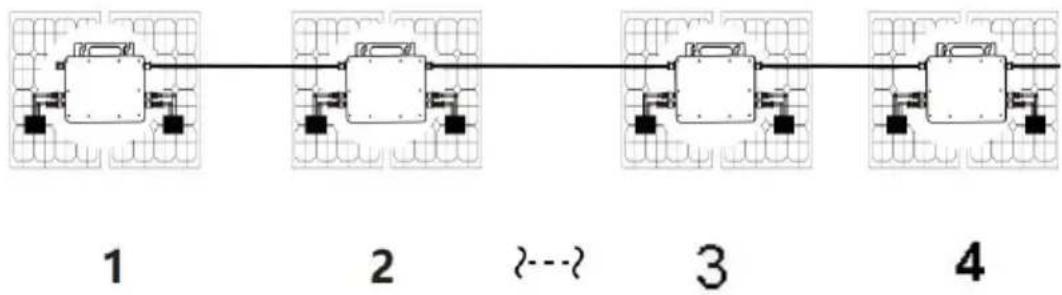

Einphasige Parallelmontagemethode von Mikro Wechselrichter

GT-600

1. @Einphasiges 230V Netz Maximal 4 Einheiten 600W Micro Wechselrichter | Zweig.
2. Die maximale DC-Eingangsleistung jedes Wechselrichters beträgt 600 W (die maximale Leistung des PV-Moduls

Leistung beträgt 2x300W).

1. Der VOC von PV-Modulen sollte nicht größer sein als die maximale DC-Eingangsspannung

von Micro Wechselrichter.

GT-800

1. @Einphasiges 230V Netz Maximal 3 Einheiten 8 00W Micro Wechselrichter Zweig.

2. Die maximale DC-Eingangsleistung jedes Wechselrichters beträgt 8 00W (die maximale Leistung des PV-Moduls Leistung beträgt 2x 4,00W).

3. Der VOC von PV-Modulen sollte nicht größer sein als die maximale DC-Eingangsspannung von Micro Wechselrichter.

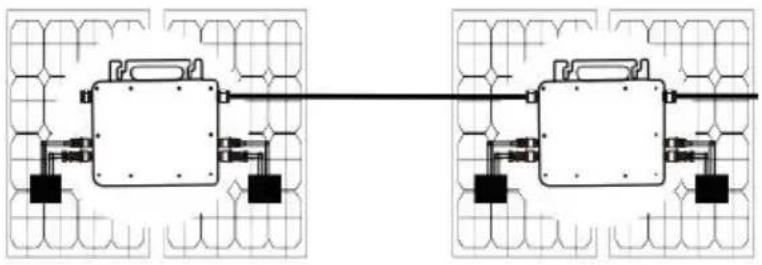

GT-1200

1. @Einphasiges 110 V Netz Maximal 2 Einheiten oder @Einphasiges 230-V-Maximal 3 Einheiten 12 00W Micro Wechselrichter pro Zweig.
2. Die maximale DC-Eingangsleistung jedes Wechselrichters beträgt 12 00W (d maximale Leistung des PV-Moduls

Leistung beträgt 2x 600W).

1. Der VOC von PV-Modulen sollte nicht größer sein als die maximale DC-Eingangsspannung

von Micro Wechselrichter.

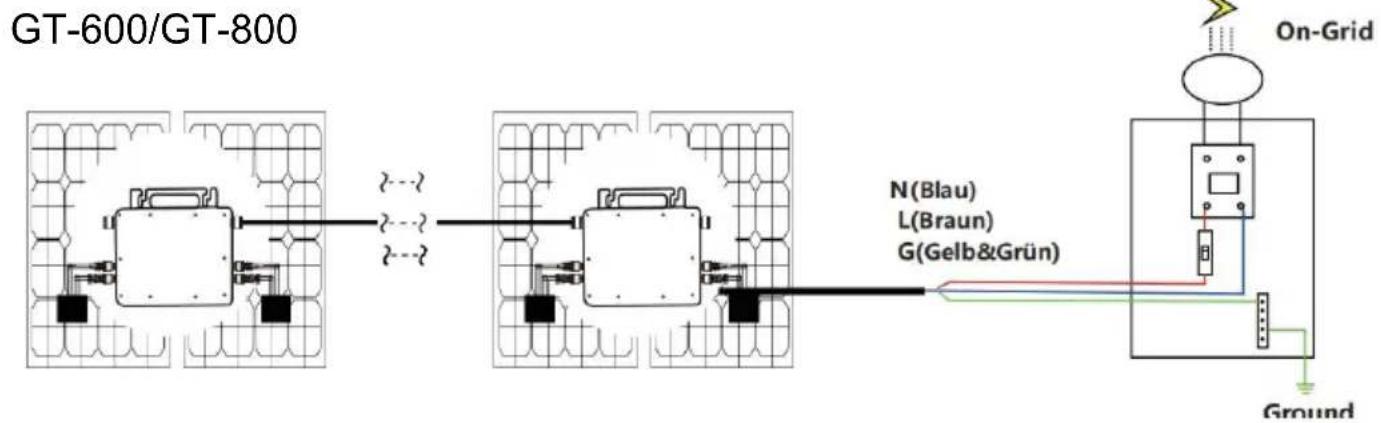

WIRING SCHEMATIC

Einphasige Anschlussmethode des Mikro-Wechselrichters
    note right of B On-Grid
    note right of D Ground

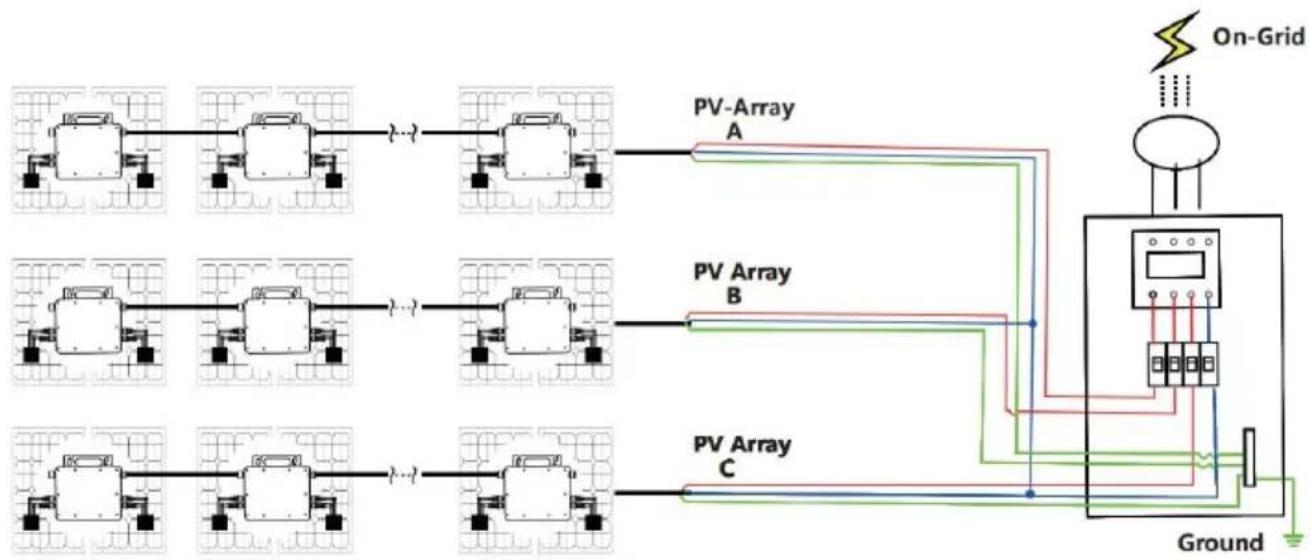

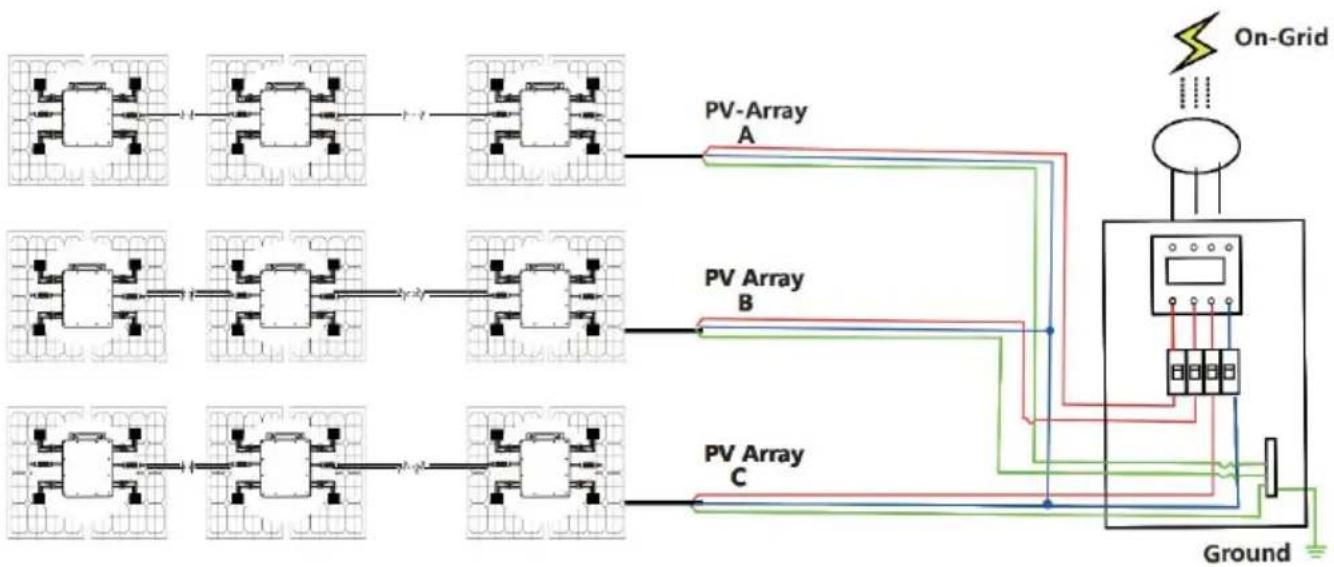

Dreiphasige Anschlussmethode des Mikro-Wechselrichters

GT-600/GT-800


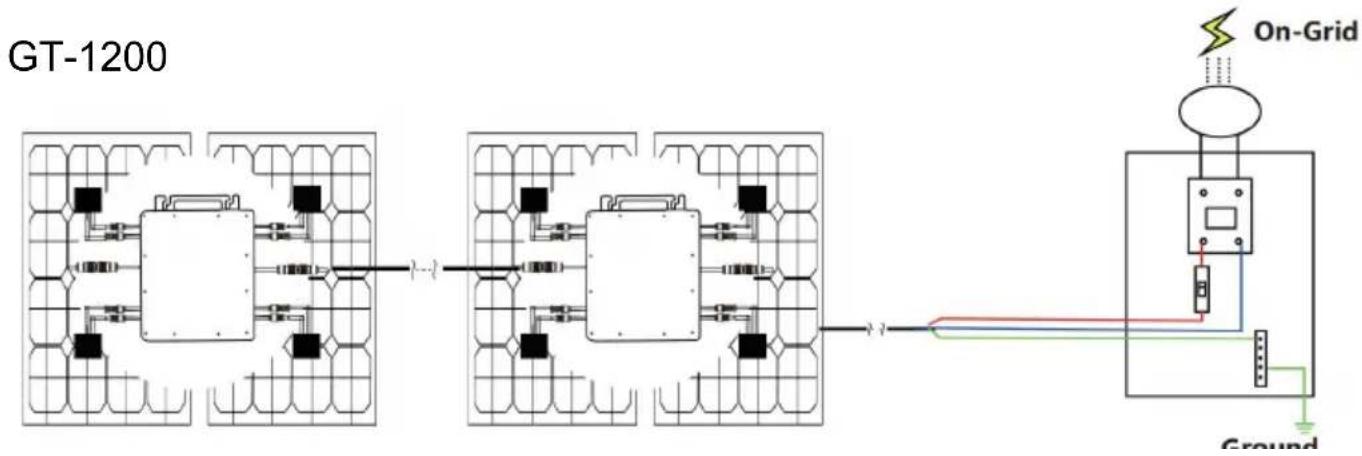

GT-1200

MICRO INVERTER WIFI CLOUD MONITORING

13. Vorsichtsmaßnahmen

• Beachten Sie, dass beim Anschluss des Mikro-Wechselrichters die Gefahr eines Stromschlags besteht!
• Der Mikro-Wechselrichter erwärmt sich während des Betriebs! Schützen Sie sich vor Verbrennungen schützen !

- Bevor Sie die WiFi-Cloud-Überwachung konfigurieren, installieren Sie bitte den Mikro-Wechselrichter korrekt und dafür sorgen, dass es normal funktioniert.

- Als Es muss ein Smartgerät (Smartphone oder Tablet) mit Bluetooth-Funktion und Android- oder IS -System sowie ein drahtloses Netzwerkgerät (z. B. ein WLAN-Router) verfügbar sein, das WLAN und Internetdienste bereitstellen kann.

- Um die WLAN-Cloud-Überwachung zu konfigurieren, schalten Sie zuerst die Bluetooth-Funktion des Smart-Geräts ein.

- Stellen Sie sicher, dass Ihr Smart-Gerät dasselbe WLAN-Netzwerk verwendet wie der zu konfigurierende Mikro-Wechselrichter und dass es eine Verbindung zu drahtlosen Netzwerkgeräten herstellen und am selben Standort wie der Mikro-Wechselrichter auf das Internet zugreifen kann.

- Stellen Sie sicher, dass der Abstand zwischen dem drahtlosen Netzwerkgerät und dem Mikro-Wechselrichter 20 m nicht überschreitet und dass keine oder nur wenige Hindernisse vorhanden sind.

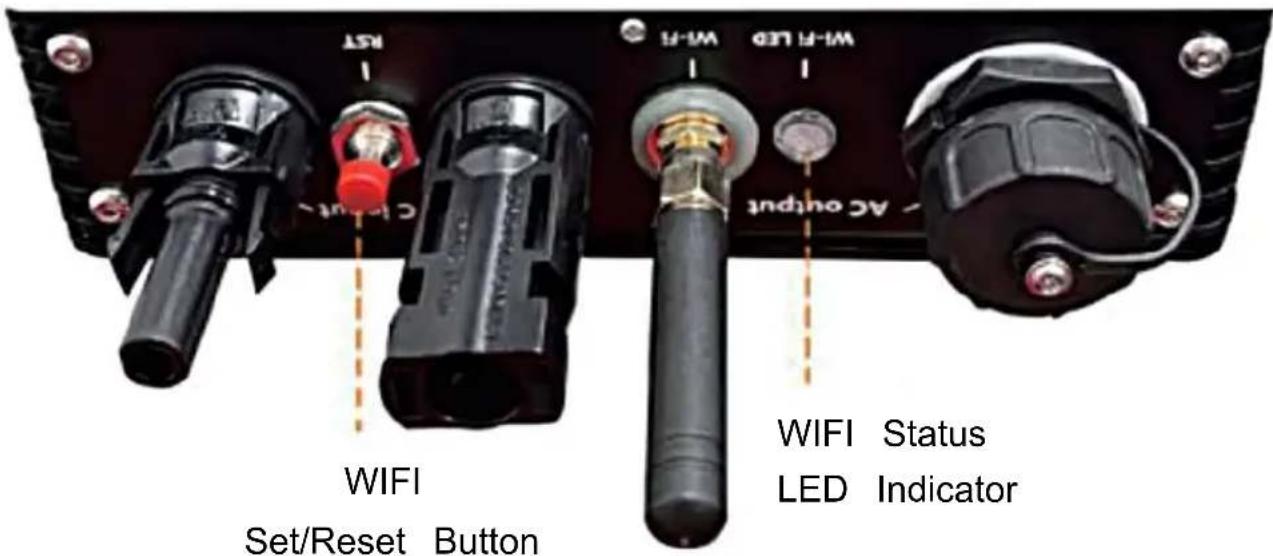

14. Hardwarebeschreibung

WIFI Set/Reset Button AC output WIFI LED WIFI Status LED Indicator

15. WLAN-Status-LED

• Das blaue Licht blinkt nach „ Dauerhaft an “ = das WiFi-Cloud-Überwachungsmodul wartet auf die Konfiguration.
• Das blaue Licht ist aus, nachdem es immer an war = das WiFi-Cloud-Überwachungsmodul startet und wechselt in den normalen Arbeitszustand.
• Das blaue Licht blinkt = das Netzwerk ist nicht konfiguriert oder das Netzwerk kann keine Verbindung zum drahtlosen Netzwerkgerät herstellen oder der Mikro-Wechselrichter wurde aus der Cloud gelöscht.
• Kein Licht = Die WiFi-Cloud-Überwachung funktioniert normal.

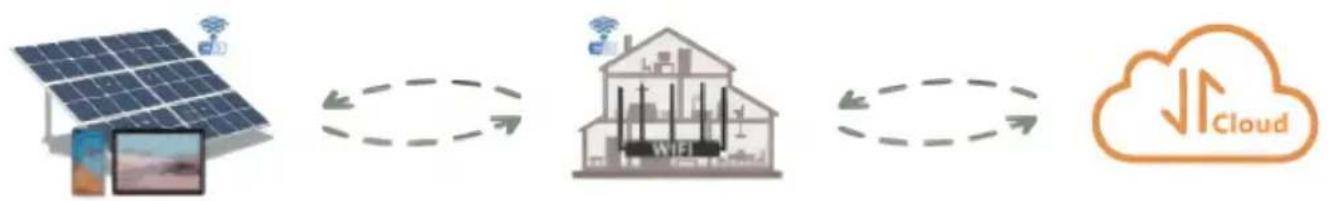

16. Vorbereitung vor Konfiguration und Verwendung

- Installieren Sie den Mikrowechselrichter ordnungsgemäß und sorgen Sie dafür, dass er normal funktioniert und Strom erzeugt.

• Laden Sie die oder Laden Sie die App „Smart Life“ herunter, indem Sie im entsprechenden Android- oder Apple-App-Sto® danach suchen.
• Schalten Sie die Bluetooth-Funktion Ihres Smart-Geräts ein .
• Überprüfen Sie, ob Ihr drahtloses Netzwerkgerät (z. B. WLAN-Router) ordnungsgemäß funktioniert und mit dem Internet verbunden ist.
• Verwenden Sie Ihr Smartge ( oder "In ntes Leben" App

installiert) am Installationsort des Mikro-Wechselrichters, um eine Verbindung zum drahtlosen Netzwerkgerät herzustellen. Wenn Sie normal auf das Internet zugreifen können, folgen Sie den Anweisungen zur Konfiguration und Verwendung auf der nächsten Seite.

17. Konfigurationsschritte der WIFI-Cloud-Überwachung.

1. Verwendung der WIFI-Cloud-Überwachungs-App .

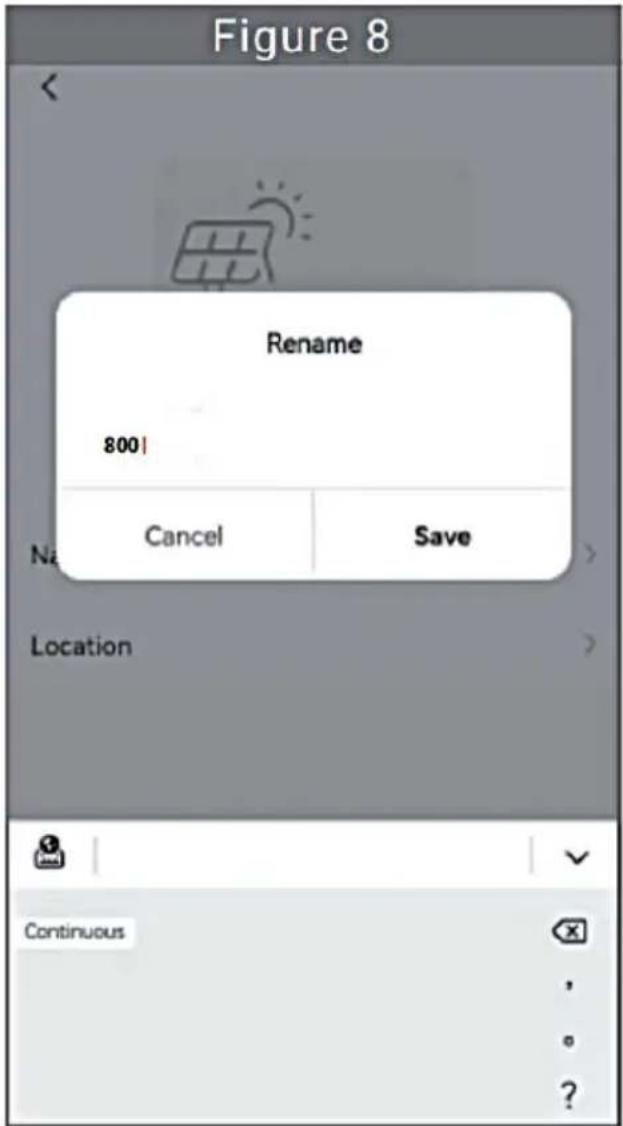

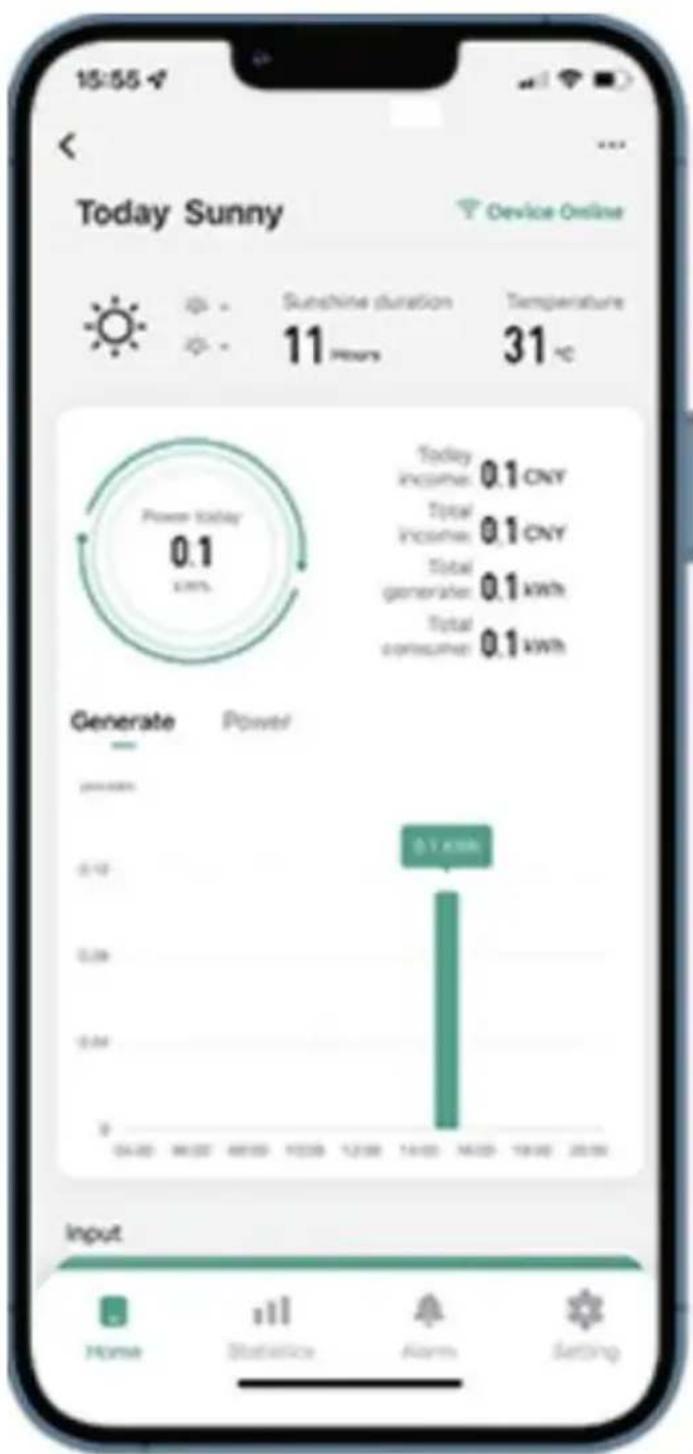

Gerätenamen ändern

- Klicken Sie in der Geräteliste auf der Startseite auf das zu ändernde Gerät, um die Detailseite mit den Geräteinformationen aufzurufen (Abbildung 5).

15:55 Today Sunny Device Online Sunshine duration Temperature 11 POURS 31 °C Power Supply 0.1 kWh Today income: 0.1 CNY Total income: 0.1 CNY Total generates: 0.1 kWh Total consumes: 0.1 kWh Generate Power 0.12 0.08 0.04 0 0.1 kWh Input Home Statistics Alarm Setting

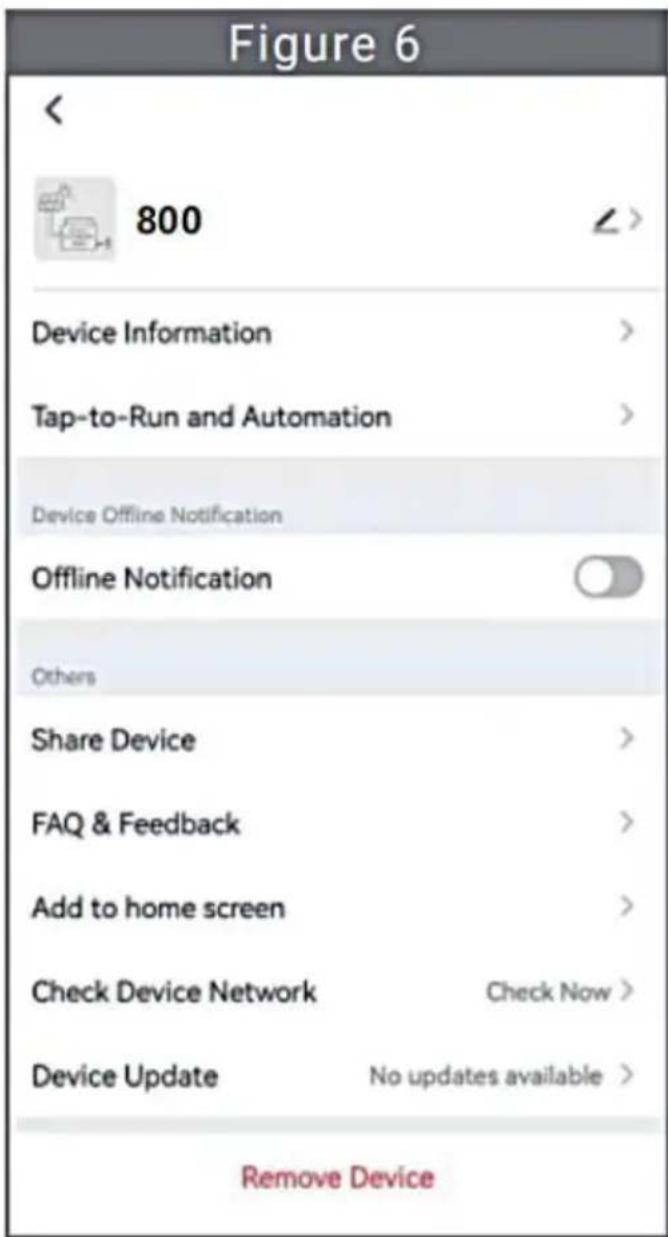

- Klicken Sie auf die Schaltfläche oben rechts, um die Geräteeinstellungsseite aufzurufen (Abbildung klicken Sie weiter auf die obere Schaltfläche Zur Seite „Name und Position“ (Abbildung 7) klicken Sie auf „Element benennen“, geben Sie dann einen neuen Namen ein und speichern Sie ihn (Abbildung 8).

- Klicken Sie in der Geräteliste auf der Startseite auf das zu löscheide Gerät, um die Geräteinformationen einzugeben Detailseite (Abbildung 5).

- Klicken Sie auf die Schaltfläche oben rechts, um die Geräteeinstellungsseite aufzurufen (Abbildung 6). Klicken Sie unten auf die Schaltfläche „Gerät entfernen“ (Abbildung 9), klicken Sie auf die Schaltfläche „Trennen“, um Entfernen Sie das Gerät oder klicken Sie auf die Schaltfläche „Trennen und Daten löschen“, um das Gerät zu entfernen und gleichzeitig alle vom Gerät in der Cloud gespeicherten Daten zu löschen.

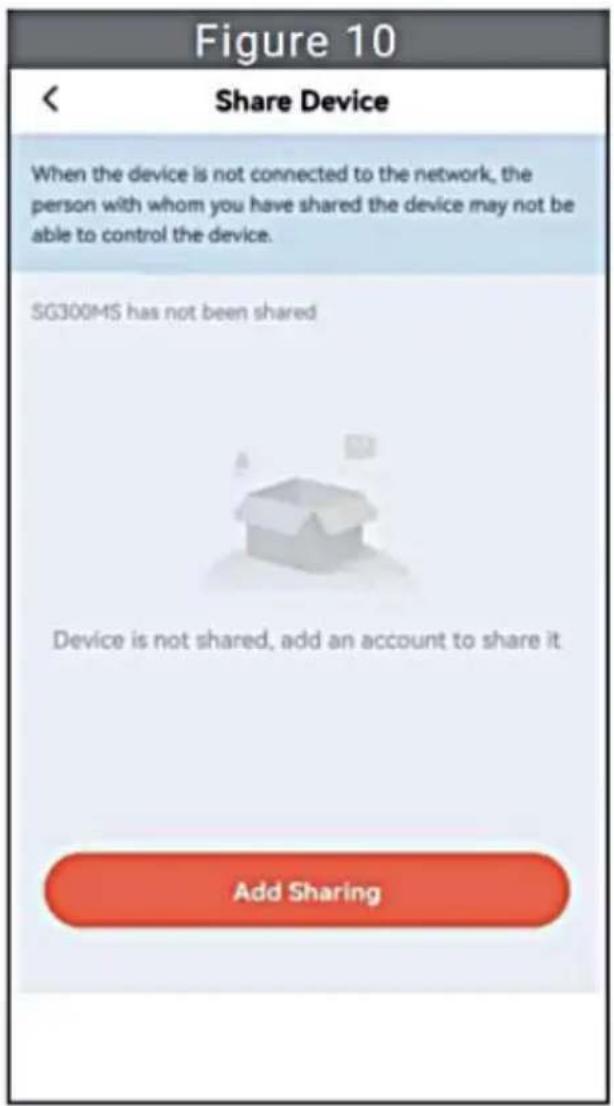

Gerät mit anderen teilen

• Klicken Sie in der Geräteliste auf der Startseite auf das freizugebende Gerät, um die Detailseite mit den Geräteinformationen aufzurufen (Abbildung 5).
• Klicken Sie auf die Schaltfläche oben rechts, um die Geräteeinstellungsseite (Abbildung 6).

- Klicken Sie auf das Element „Gerät freigeben“, um das Gerät aufzurufen (Abbildung 10), klicken Sie auf Taste um zur Seite „Freigabe hinzufügen“ zu gelangen (Abbildung 11) und Wählen Sie die beste Freigabemethode aus, die Ihrer Meinung nach praktisch, um den Link des Mikro-Wechselrichters zu teilen.

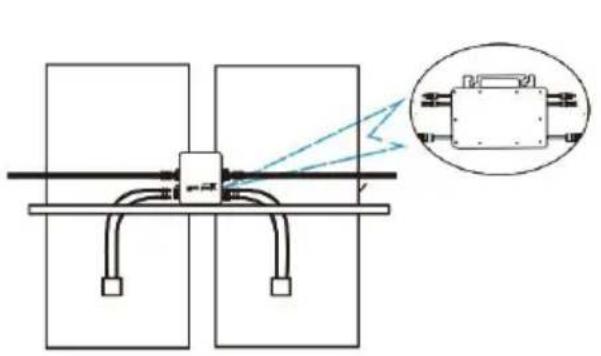

1. Der Installationsprozess der Befestigung des Wechselrichters an der PV-Halterung mit Montage

Schrauben ist wie folgt:

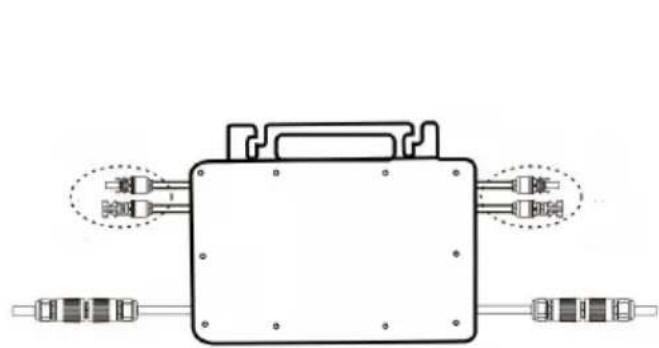

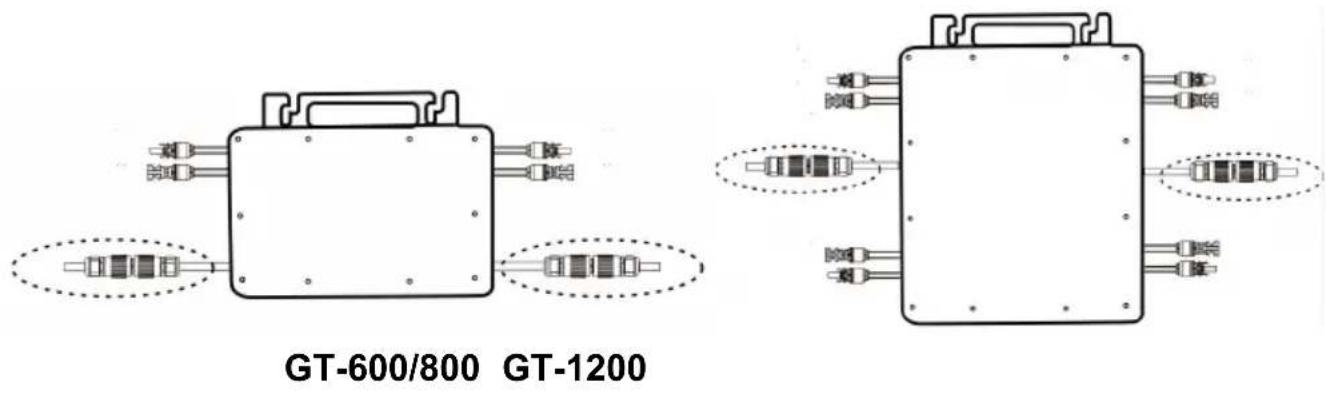

1. Schließen Sie den Gleichstrom der PV-Anlage an den Wechselrichter an und achten Sie auf die Unterscheidung

zwischen positiv und negativ, wie unten gezeigt:

1. Öffnen Sie die wasserdichte Abdeckung auf der AC-Ausgangsseite des Mikro-Wechselrichters.

und schließen Sie es dann an die Klimaanlage an. Wie folgt:

GT-600/800 GT-1200

1. Wiederholen Sie die Schritte 1 bis 3, um die Installation des Mikro-Wechselrichters abzuschließen.
2. Verbinden Sie mehrere Wechselrichter über AC-Ausgangskabel.
3. Das AC-Hauptkabel wird an das Stromnetz angeschlossen.

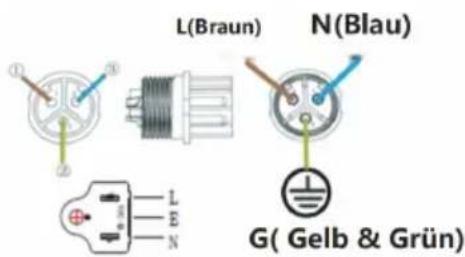

AC-Hauptkabel

Kabelmantel Phasenleiter Schutzleiter Nussleiter

L-Phasenleiter (Braun)
G- Schutzleiter (Gelb & Grun)
N-Nulleiter (Blau)

G( Gelb & Grün)

G( Gelb & Grün)

Wechselstrom 230 V, 50 Hz, Wechselstrom 110 V, 60 Hz

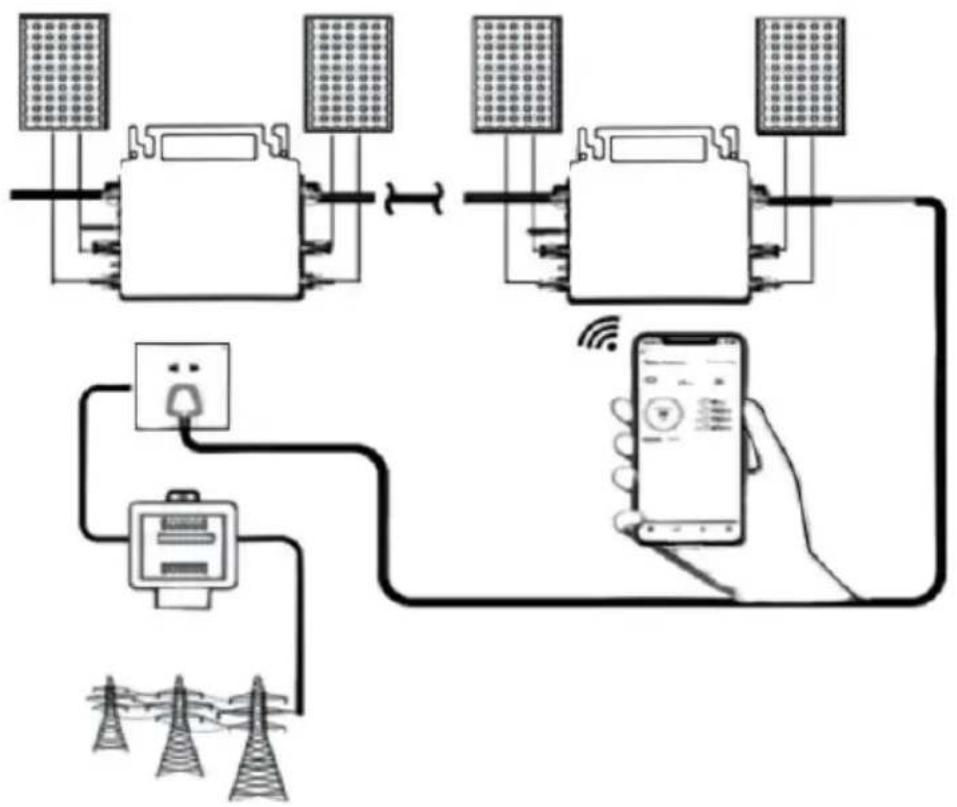

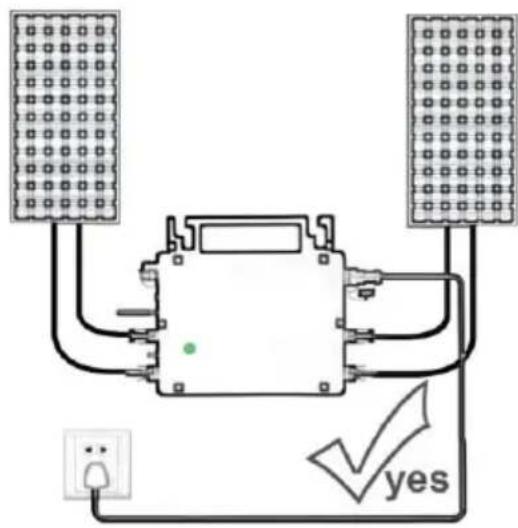

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLAT

yes

Wenn der Wechselrichter zum ersten Mal gekauft und an das Stromnetz angeschlossen wird,

Mobiltelefon zur Überwachung, es ist nur notwendig, den Netzwechselstrom einzuschalten, das blaue Licht daneben blinkt und der Wechselrichter kann über WLAN oder Bluetooth-Kopplung verbunden werden. Wenn der

Wechselrichter über das Mobiltelefon gesteuert werden kann, wird angezeigt, dass die Verbindung normal ist.

1. WAS TUN, wenn die Smart-App den Mikro-Wechselrichter nicht finden kann?

hinzugefügt?

Überprüfen Sie folgende Punkte:

- Überprüfen Sie, ob die WiFi-Statusanzeige des Mikro-Wechselrichters „

Blau blinkend "ist.

• Überprüfen Sie, ob die Bluetooth-Funktion Ihres Smart-Geräts eingeschaltet ist.
• Überprüfen Sie, ob das Signal des drahtlosen Netzwerks gut ist.

Wenn all dies der Fall ist und der Wechselrichter immer noch nicht gefunden wird, drücken Sie die rote Reset-Taste länger als 5 Sekunden, um zurücksetzen. Nachdem die WLAN-Anzeige wieder blau blinkt, verwenden

Sie die App „Smart Life“, um das Netzwerk neu zu konfigurieren.

1. WAS IST ZU TUN, wenn ich mehrere Mikrowechselrichter konfigurieren muss?

Installieren Sie alle Mikro-Wechselrichter ordnungsgemäß und sorgen Sie dafür, dass sie normal funktionieren, um Strom zu erzeugen. entsprechend der Konfiguration und den Schritten arbeiten. Die App kα alle Wechselrichter durchsuchen, die auf einmal hinzugefügt werden sol und konfigurieren Sie sie auf einmal.

1. WAS TUN, wenn die SSID meines WLAN-Netzwerks oder das Passwort geändert wird?

Bitte konfigurieren Sie den Wechselrichter entsprechend der Konfiguration und den Verwendungsschritten neu.

1. WAS TUN, wenn die WiFi-Statusanzeige des Wechselrichters erlischt, aber die

Gerät angezeigt auf dem App ist nicht online?

Das bedeutet, dass Sie eine Verbindung zum drahtlosen Netzwerkger herstellen können, aber keine Verbindung zur Cloud Server. Das bedeit dass Ihr drahtloses Netzwerkgerät keine Verbindung zum Internet herstellen kann. Stellen Sie sicher, dass Ihr Das Internet funktioniert einwandfrei.

1. Der Aufstellungsort des Wechselrichters ist vorübergehend nicht mit einem Router ausgestattet und es gibt kein WLAN-Signal?

2. Wie verbindet die App den Wechselrichter und erkennt, ob der Wechselrichter ordnungsgemäß funktioniert?

3. Sie können mit einem inaktiven Smartphone die WLAN-Freigabe des Mobilfunk-Hotspots öffnen für Verbindung und konfigurieren Sie die Netzwerkverbindung nach der Installation des Routers neu.

4. Es gibt mehrere WLAN-Signale. Können wir verschiedene WLAN-Signale verbinden?

Nein, die WLAN-Verbindung des Mikro-Wechselrichters und des Smartphones muss konsistent sein, bevor das Netzwerk konfiguriert werden kann.

1. Kann die App den Mikrowechselrichter an verschiedenen Orten konfigurieren? Kann ich Daten an verschiedenen Orten anzeigen?

Sie können den Mikro-Wechselrichter nicht an verschiedenen Orten konfigurieren, aber Sie können Daten an verschiedenen Orten anzeigen.

Der Wechselrichter lädt alle 3 – 5 Minuten die neuesten Statusdaten auf den Cloud-Server hoch.

1. Nachdem Sie überprüft haben, dass kein Problem vorliegt, kann die App den Mikro-Wechselrichter immer noch nicht finden.

2. Um den Wechselrichter zurückzusetzen, halten Sie die rote Taste des Wechselrichters länger als 5 Sekunden gedrückt.

3. Nachdem die WLAN-Anzeige erneut blinkt, konfigurieren Sie das

Netzwerk mithilfe der App neu.

31. WAS KANN ICH TUN, wenn ich denselben Wechselrichter auf zwei oder mehr Smart-Geräten überwachen möchte?

Mit der Funktion „Gerät teilen“ können Sie den Wechselrichter für anderes Telefon freigeben.

32. Werden App-Daten gespeichert?

Ja, App-Daten werden auf einem Cloud-Server gespeichert. Nachdem das Netzwerk erfolgreich konfiguriert wurde, können Sie die Daten jederzeit und überall anzeigen.

33. Der Wechselrichter lässt sich nachts nicht mit der App verbinden?

Da das Solarmodul nachts keinen Strom erzeugt, verfügt der Mikro-Wechselrichter über keine Stromzufuhr. Er ist also offline und ein Neukonfiguration des Netzwerks ist nachts nicht möglich.

ACCESSORIES LIST

11.Bedienungsanleitung *1

1. Netzkabel für Netzanschluss *1

13.8 mm Durchmesser, 28 mm lang, Innensechskantschraube + Unterlegscheibe + Feder

Unterlegscheibe + Mutter *2

14.5 mm Durchmesser, 13 mm lang, Innensechskantschraube + Mutter (600 W/800 W)

4 mm Durchmesser, 8 mm lange Innensechskantschraube *1 (1200

15.WiFi-Antenne *1

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOC NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd., Suite 250, 9166 Anah Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Technisch Support und E-Garantie-Zertifikat

Kabelmantel Phasenleiter Schutzleiter Nussleiter

L-Phasenleiter (Braun)
G- Schutzleiter (Gelb & Grun)
N-Nulleiter (Blau)

G( Gelb & Grün)

G( Gelb & Grün)
AC230V 50Hz AC110V 60Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLAT

yes

Kabelmantel Phasenleiter Schutzleiter Nullister

L-Phasenleiter (Braun)
G- Schutzleiter (Gelb & Grun)
N-Nulleiter (Blau)

L(Braun) N(Blau) G( Gelb & Grün)

L(Braun) N(Blau) G( Gelb & Grün)

CA 230 V 50 Hz CA 110 V 60 Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLAT

yes

Kabelmantel Phasenleiter Schutdeiter Nullleiter

L-Phasenleiter (Braun)
G- Schutzleiter (Gelb & Grun)
N-Nulleiter (Blau)

L(Braun) N(Blau) G( Gelb & Grün )

L(Braun) N(Blau) G( Gelb & Grün)

Kabelmantel Phasenleiter Schutzleiter Nussleiter

L-Phasenleiter (Braun)
G- Schutzleiter (Gelb & Grun)
N-Nulleiter (Blau)

G( Gelb & Grün)

L(Braun) N(Blau) G( Gelb & Grün)

AC230V 50Hz AC110V 60Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLAT

yes

Kabelmärfel Phasenleiter Schutzleiter Nellster

L-Phasenleiter (Braun)
G- Schutzleiter (Gelb & Grun)
N-Nulleiter (Blau)

L(Braun) N(Blau) G( Gelb & Grün)

L(Braun) N(Blau) G( Gelb & Grün)

AC230V 50Hz AC110V 60Hz

SCHEMATIC DIAGRAM OF THE COMPLETION OF THE INSTALLAT

yes
