GEBRUIKSAANWIJZING GT-600 Vevor

Waarschuwing: om het risico op letsel te verkleinen, mo gebruiker de gebruiksaanwijzing zorgvuldig lezen.

Dit product is onderworpen aan de bepalingen van de Europese richtlijn 2012/19/EG. Het symbool met een doorgestreepte afvalbak geeft aan dat het product in de Europese Unie gescheiden afvalinzameling vereist. Dit ge voor het product en alle accessoires die met dit symbo gemarkeerd. Producten die als zodanig zijn gemarkeerd, mogen niet met het normale huishoudelijke afval worden weggegooid, maar moeten worden ingeleverd bij een inzamelpunt voor recycling van elektrische en elektronische apparaten.

Het product wordt gebruikt in combinatie met een permanente energie (batterij). Zelfs als het apparaat is uitgeschakeld, kan er een gevaarlijk elektrische spanning kan optreden bij de ingangs- en/of uitgangsklemme Schakel altijd de wisselstroom uit en koppel de accu los voordat u Onderhoud uitvoeren.

Het product bevat geen interne onderdelen die door de gebruiker onderhouden kunnen worden. Verwijder het voorpaneel niet en neem het product niet in gebruik tenzij alle panelen zijn gemonteerd. Alle onderhoud moet worden uitgevoerd door gekwalificeerd personeel.

Gebruik het product nooit op plekken waar gas- of stofexplosies kunnen optreden. Raadpleeg de specificaties van de fabrikant van het product. batterij om ervoor te zorgen dat de batterij geschikt is voor gebruik met dit product. De veiligheidsinstructies van de batterijfabrikant moeten altijd worden waargenomen.

WAARSCHUWING: til geen zware voorwerpen zonder hulp.

Installatie

Lees de installatie-instructies voordat u met de installatie begint.

Dit product is een apparaat van veiligheidsklasse I (geleverd met een aardingsklem voor veiligheidsdoeleinden). De AC-ingangs- en/of uitgangsklemmen moet worden voorzien van een ononderbroken aarding voor veiligheidsdoeleinden. Een extra aardingspunt bevindt zich aan de buitenkant van het product. Als kan worden aangenomen dat de aardingsbeveiliging beschadigd is, moet het product buiten gebruik wordt gesteld en voorkomen dat het apparaat onbedoeld opnieuw in gebruik wordt genomen; neem contact op met gekwalificeerd onderhoudspersoneel.

Zorg ervoor dat de verbindingskabels zijn voorzien van zekeringen en stroomonderbrekers. Vervang nooit een beschermingsapparaat door een onderdeel van een

ander type. Raadpleeg de handleiding voor het juiste onderdeel.

Controleer voordat u het apparaat inschakelt of de beschikbare spanningsbron overeenkomt met de configuratie-instellingen van het product. zoals beschreven in de handleiding.

Zorg ervoor dat de apparatuur onder de juiste bedrijfsomstandigheden wordt gebruikt. Gebruik het nooit in een natte of stoffige omgeving.

Zorg ervoor dat er altijd voldoende vrije ruimte rondom het product is voor ventilatie en dat de ventilatieopeningen niet geblokkeerd zijn.

Installeer het product in een hittebestendige omgeving. Zorg er daarom voor dat er geen chemicaliën, plastic onderdelen, gordijnen of andere textiel, etc. aanwezig zijn.

in de directe omgeving van de apparatuur.

Transport en opslag

Zorg ervoor dat de netvoeding en de accukabels losgekoppeld zijn wanneer u het product opbergt of vervoert.

Er wordt geen aansprakelijkheid aanvaard voor schade tijdens het transport indien het apparaat niet in de originele verpakking wordt vervoerd.

Bewaar het product in een droge omgeving; de bewaartemperatuur mc variëren van -40^ tot 65^ .

Raadpleeg de handleiding van de fabrikant van de batterij voor informatie

over het transporteren, opslaan, opladen, herladen en afvoeren van de batterij.

SPECIFICATIONS

Jij bent Welkom bij onze microgrid-gekoppelde zonneomvormerproducten

Specificatiegegevens	Model
	GT-600	GT-800	GT-1200
Invoergegevens (DC, PV)
Aantal ingangen MC4-connector	2 sets		4 sets
Werkingsspanningsbereik	DC18V-50V
Maximale ingangsstroom	12A*2	14A*2	16A*2
Uitvoergegevens (AC)
Enkelfasig nettype	AC230V	AC230V	Wisselstroom 110V of wisselstroom 230V
Maximaal uitgangsvermogen	600W	800W	1200W
Nominale uitgangsstroom	2.6 Een	3,5 Een	10,9A of 5,2A
Nominale uitgangsspanning	AC230V	AC230V	Wisselstroom 110V of wisselstroom 230V
Uitgangsfrequentiebereik	50Hz	50Hz	60 Hz of 50 Hz
Vermogensfactor	≥0,99%
Totale harmonische vervorming	Totale vochtigheidsgraad <5%
Maximale eenheden per vestiging	@230VAC: 4 eenheden	@230VAC: 3 eenheden	@ 110 VAC: 2 eenheden Of 230VAC: 3 eenheden
Maximale efficiëntie	95%
Nominale MPPT-efficiëntie	99,5%
Stroomverbruik 's nachts	≤1W
Mechanische gegevens
Bedrijfsomgevingstemperatuurbereik	-40°C tot +65°C
Opslagtemperatuurbereik	-40°C tot +85C
Afmetingen (B*H*D)	305 * 186 * 44mm		490 * 254 * 50mm
Waterdichtheidsgraad	IP67	IP65/IP67 (Raadpleeg de informatie op het productnaamplaatje)	IP67

Mededeling	WIFI (Cloudbewaking)
Beschermingsfuncties	Geïsoleerde eilandbeveiliging, spanningsbeveiligingFrequentiebeveiligingTemperatuurbeveiliging, stroombeveiliging, enz.

INSTALLATION SCHEMATIC

Enkelfasige parallelle montagemethode van micro omvormer

GT-600


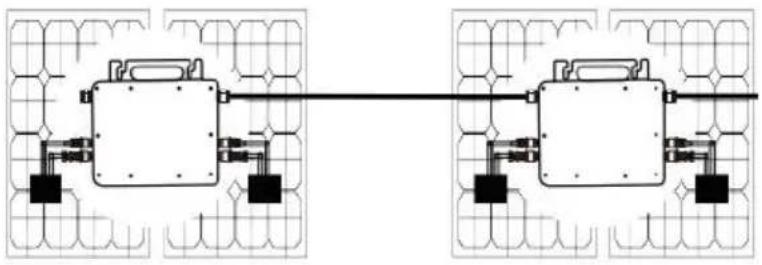

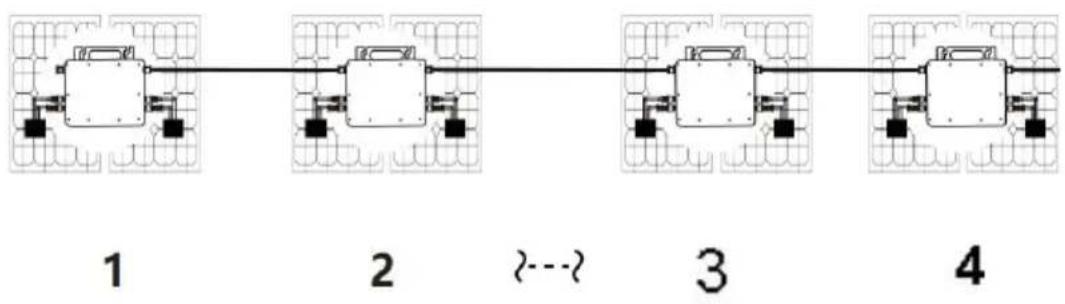

1. @Enkele fase 230V net Maximaal 4 eenheden 600W Micro omvormers pe vestiging.
2. Het maximale DC-ingangsvermogen van elke omvormer is 600 W (het maximale uitgangsvermogen van de PV-module)

vermogen bedraagt 2x300W).

1. De VOC van PV-modules mag niet groter zijn dan de maximale DC-ingangsspanning

van Micro omvormers .

GT-800


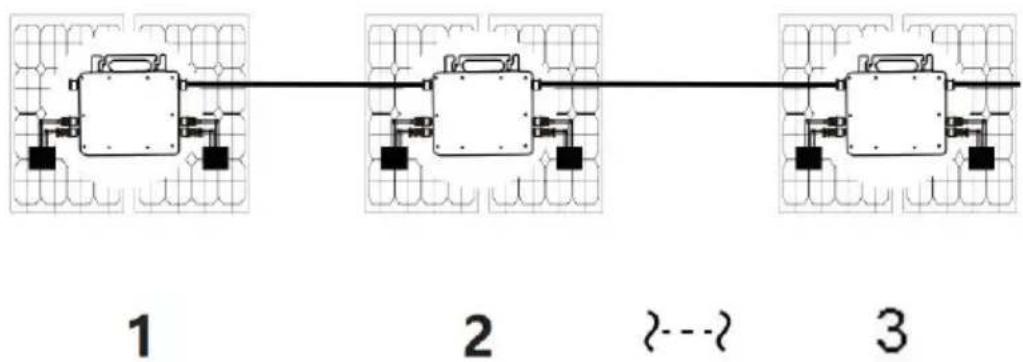

1. @Enkele fase 230V net Maximaal 3 eenheden 8 00W Micro omvormers vestiging.

2. Het maximale DC-ingangsvermogen van elke omvormer is 800 W (het maximale uitgangsvermogen van de PV-module). vermogen is 2x 4 00W).

3. De VOC van PV-modules mag niet groter zijn dan de maximale DC-ingangsspanning van Micro omvormers.

GT-1200

1. @Enkele fase 110 V net Maximaal 2 units of @Enkele-fase 230V net Maximaal 3 eenheden 12 00W Micro omvormers per vestiging.
2. Het maximale DC-ingangsvermogen van elke omvormer is 12.000 W (het maximale uitgangsvermogen van de PV-module).

vermogen is 2x 6 00W).

1. De VOC van PV-modules mag niet groter zijn dan de maximale DC-ingangsspanning

van Micro omvormers.

WIRING SCHEMATIC

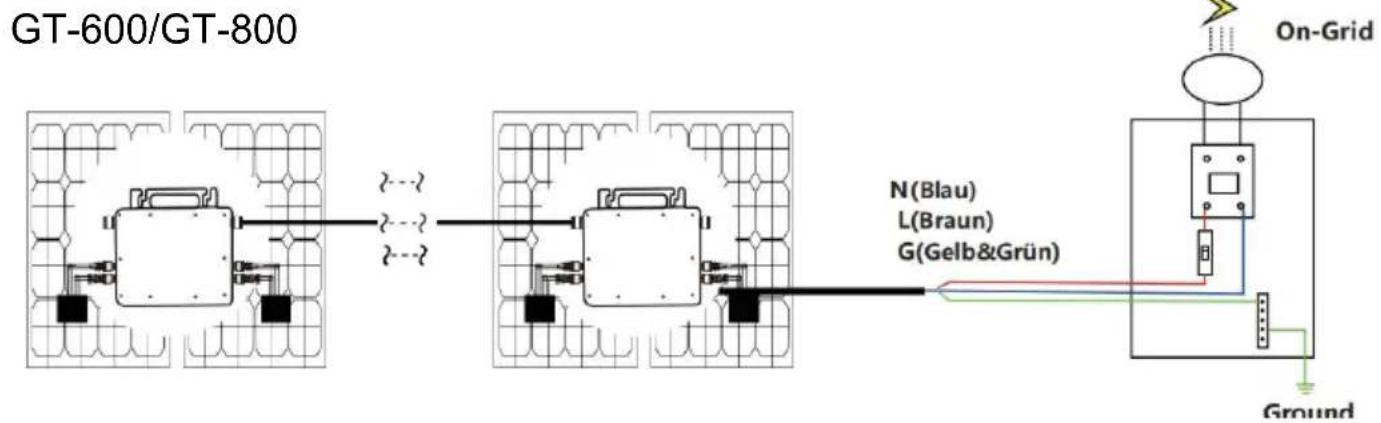

Enkelfasige aansluitmethode van micro-omvormer


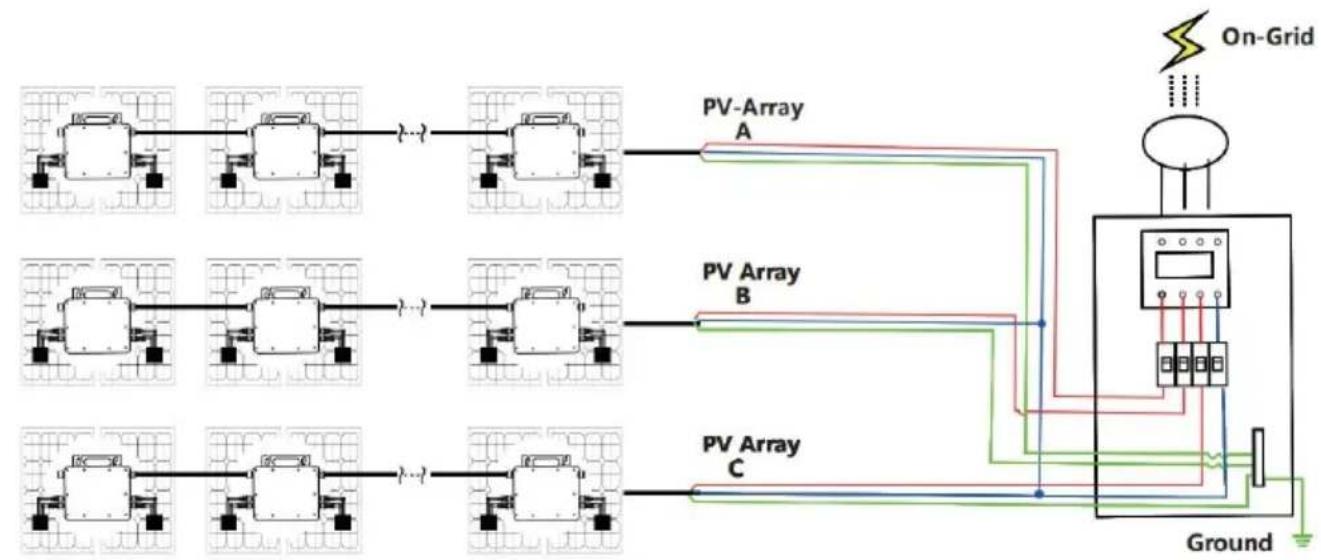

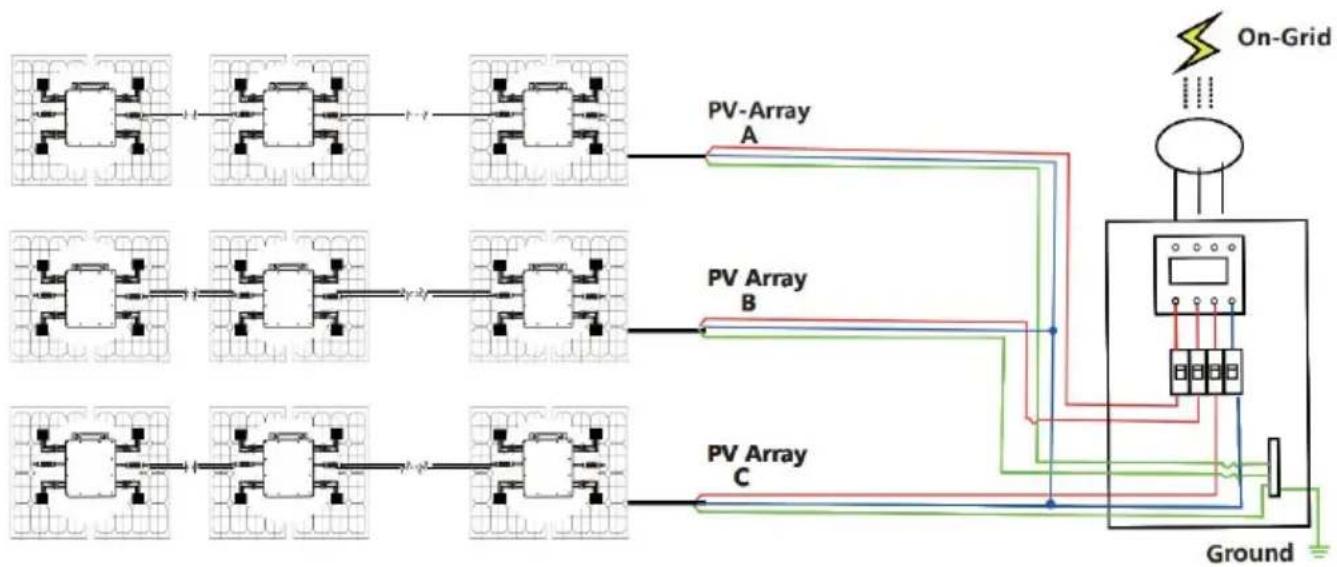

Driefasen aansluitmethode van micro-omvormer

GT-600/GT-800


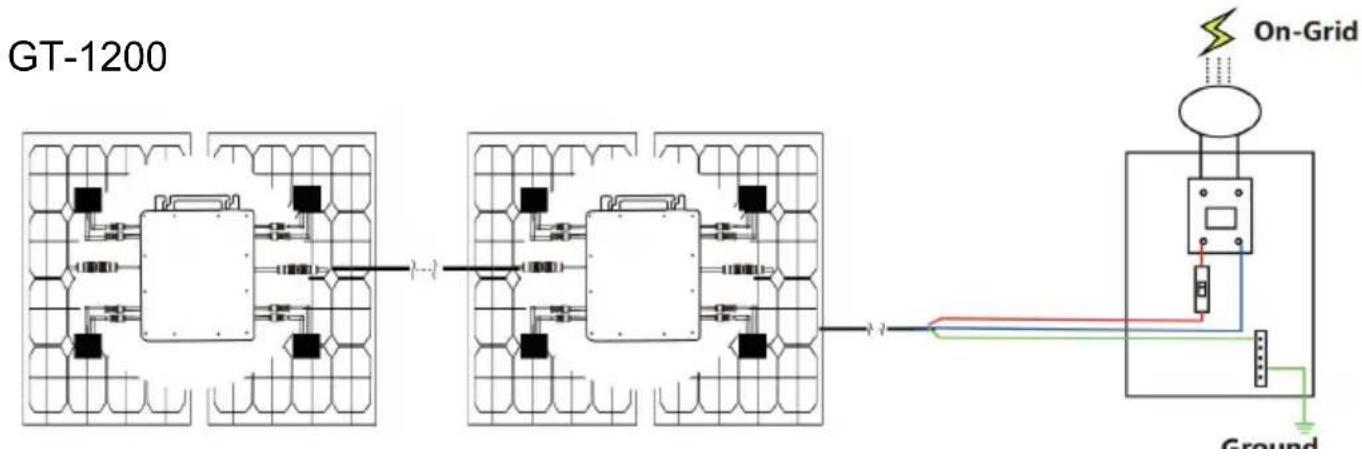

GT-1200
        D["Grid Grid 1"]
        E["Grid Grid 2"]
        F["Grid Grid 3"]
        G["Grid Grid 4"]
        H["Grid Grid 5"]
        I["Grid Grid 6"]
        J["Grid Grid 7"]
        K["Grid Grid 8"]
    end
    subgraph Grid2
        L["Grid Grid 1"]
        M["Grid Grid 2"]
        N["Grid Grid 3"]
        O["Grid Grid 4"]
        P["Grid Grid 5"]
        Q["Grid Grid 6"]
        R["Grid Grid 7"]
        S["Grid Grid 8"]
    end
    subgraph Grid3
        T["On-Grid"]
    end
    subgraph Grid4
        U["On-Grid"]
    end
    subgraph Ground
        V["Ground"]
    end
    style Grid1 fill:#f9f,stroke:#333
    style Grid2 fill:#f9f,stroke:#333
    style Grid3 fill:#f9f,stroke:#333
    style Ground fill:#ccf,stroke:#333

MICRO INVERTER WIFI CLOUD MONITORING

37. Voorzorgsmaatregelen

• Houd er rekening mee dat er bij het aansluiten van de micro-omvormer gevaar voor een elektrische schok bestaat!
• De micro-omvormer warmt op tijdens de werking! Bescherm uzelf dus van brandwonden !
• Voordat u WiFi-cloudbewaking configureert, moet u de micro-omvormer correct installeren en zorg dat het normaal werkt.
• Als Er moet een apparaat (smartphone of tablet) met Bluetooth-functie en Android of een ander systeem beschikbaar zijn, en er moet een draadloos netwerkapparaat beschikbaar zijn, bijvoorbeeld een draadloze router die WiFi en internetdiensten kan leveren.
• Om WLAN-cloudbewaking te configureren, schakelt u eerst de Bluetooth-functie van het smart device in.
• Zorg ervoor dat uw slimme apparaat hetzelfde wifi-netwerk gebruikt als de te configureren micro-omvormer en dat het verbinding kan maken met draadloze netwerkapparaten en toegang heeft tot internet op dezelfde locatie als de micro-omvormer.
• Zorg ervoor dat de afstand tussen het draadloze netwerkapparaat en de micro-omvormer niet groter is dan 20 m en dat er weinig tot geen obstakels zijn.

38. Hardwarebeschrijving

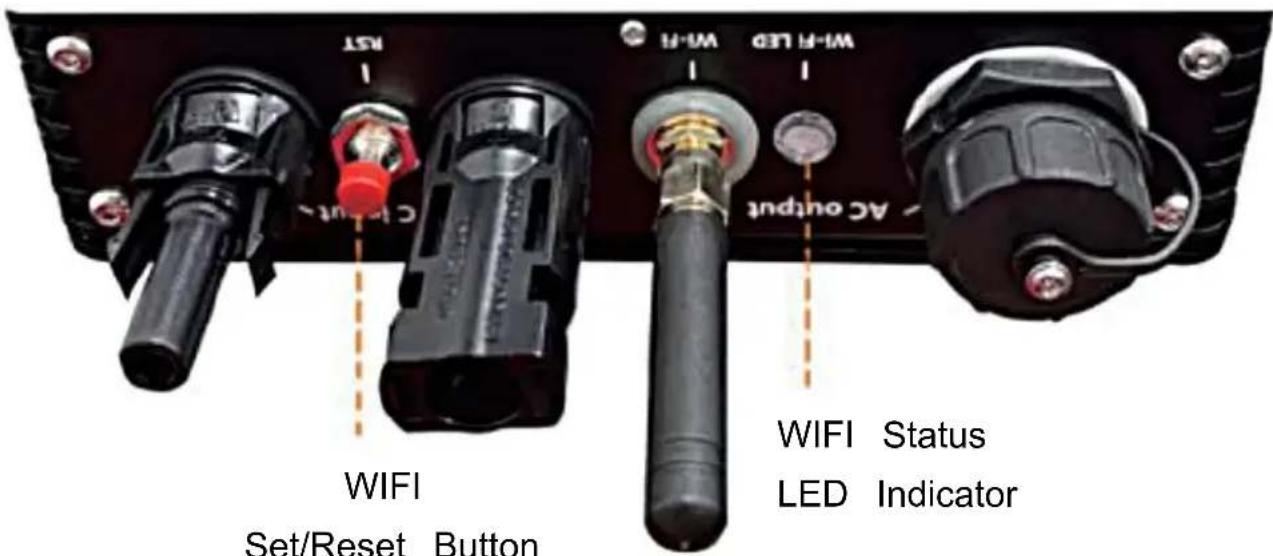

WIFI Set/Reset Button AC output WIFI LED WIFI Status LED Indicator

39. WIFI-status-LED

- Het blauwe lampje knippert na altijd aan = de

WiFi-cloudbewakingsmodule wacht op configuratie.

- Als het blauwe lampje uit is nadat het altijd aan is geweest = de

WiFi-cloudbewakingsmodule start en gaat naar de normale werkstatus.

- Het blauwe lampje knippert = het netwerk is niet geconfigureerd, het

netwerk kan geen verbinding maken met het draadloze netwerkapparaat

of de micro-omvormer is verwijderd uit de cloud.

- Geen lampje = WiFi-cloudbewaking werkt normaal.

40. Voorbereiding voor configuratie en gebruik

• Installeer de micro-omvormer op de juiste manier en zorg ervoor dat deze normaal werkt om stroom op te wekken.
• Download en installeer d of Zoek de app 'Smart Life' in de bijbehorende Android- of Apple-appstore.
• Schakel de Bluetooth-functie van uw smart device
• Controleer of uw draadloze netwerkapparaat (bijvoorbeeld uw draadloze router) goed werkt en verbinding heeft met internet.
• Gebruik uw slimme apparaa of "Slim leven [WIFI] geïnstalleerd) op de installatielocatie van de micro-omvormer om verbinding te maken met het draadloze netwerkapparaat. Als u normaal toegang hebt tot internet, volgt u de instructies voor configuratie en gebruik op de volgende pagina.

41. Configuratiestappen voor WIFI-cloudbewaking.

42. Gebruik van WIFI Cloud Monitoring App .

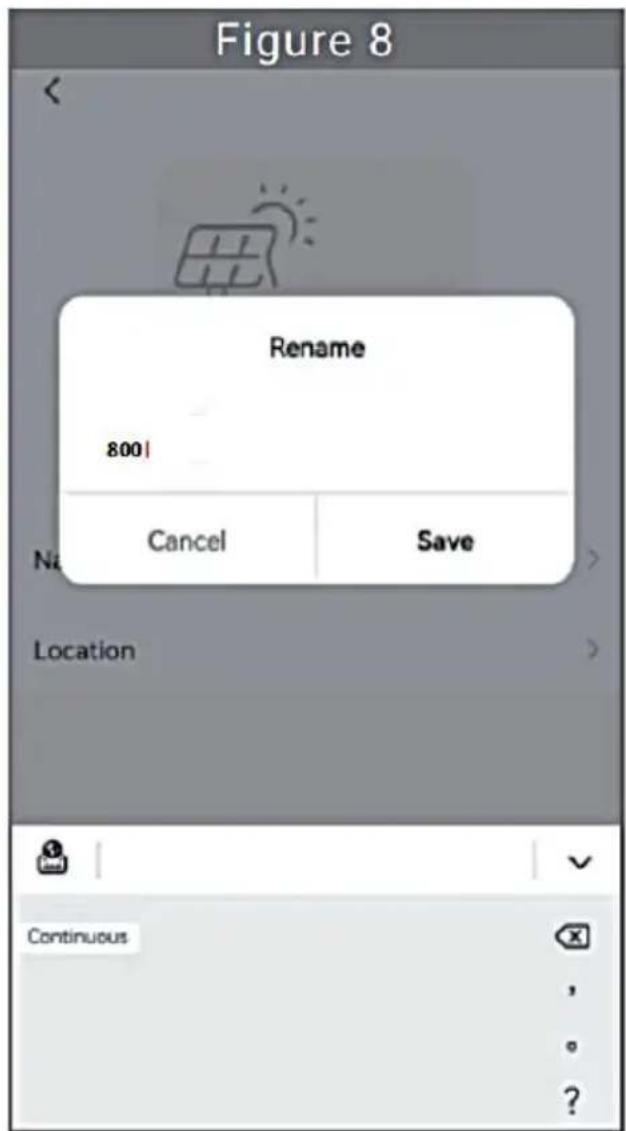

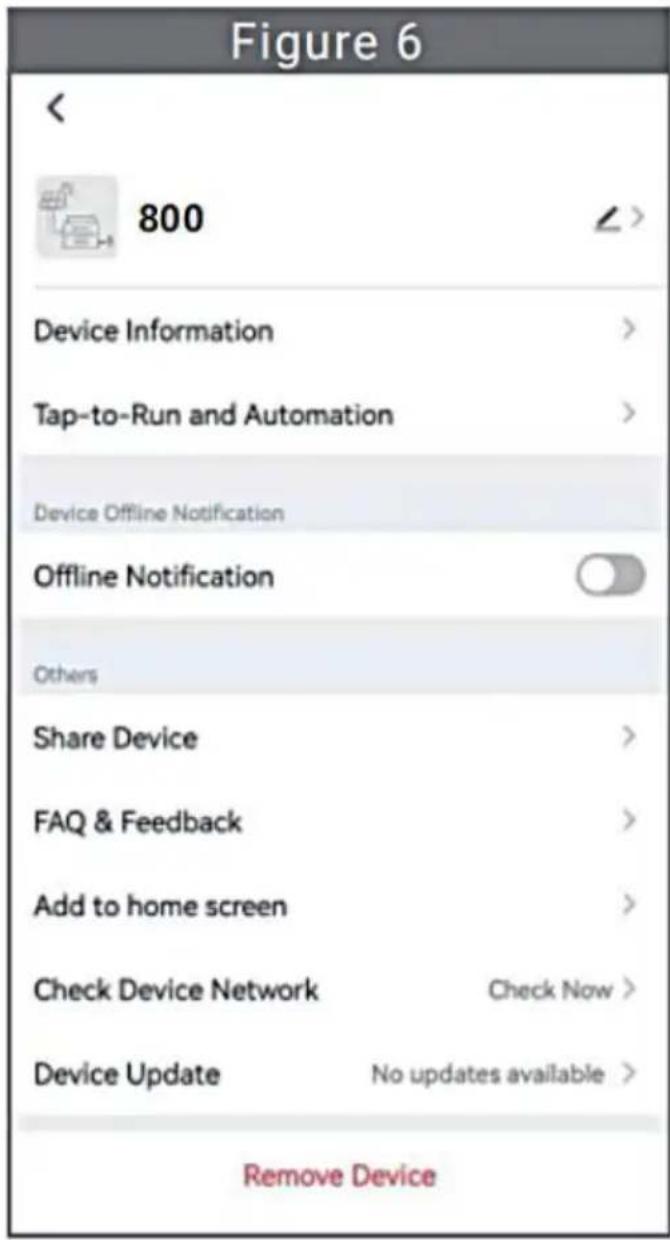

Apparaatnaam wijzigen

- Klik op het apparaat dat u wilt wijzigen in de apparatenlijst op de startpagina om de pagina met apparaatgegevens te openen (Afbeelding 5).

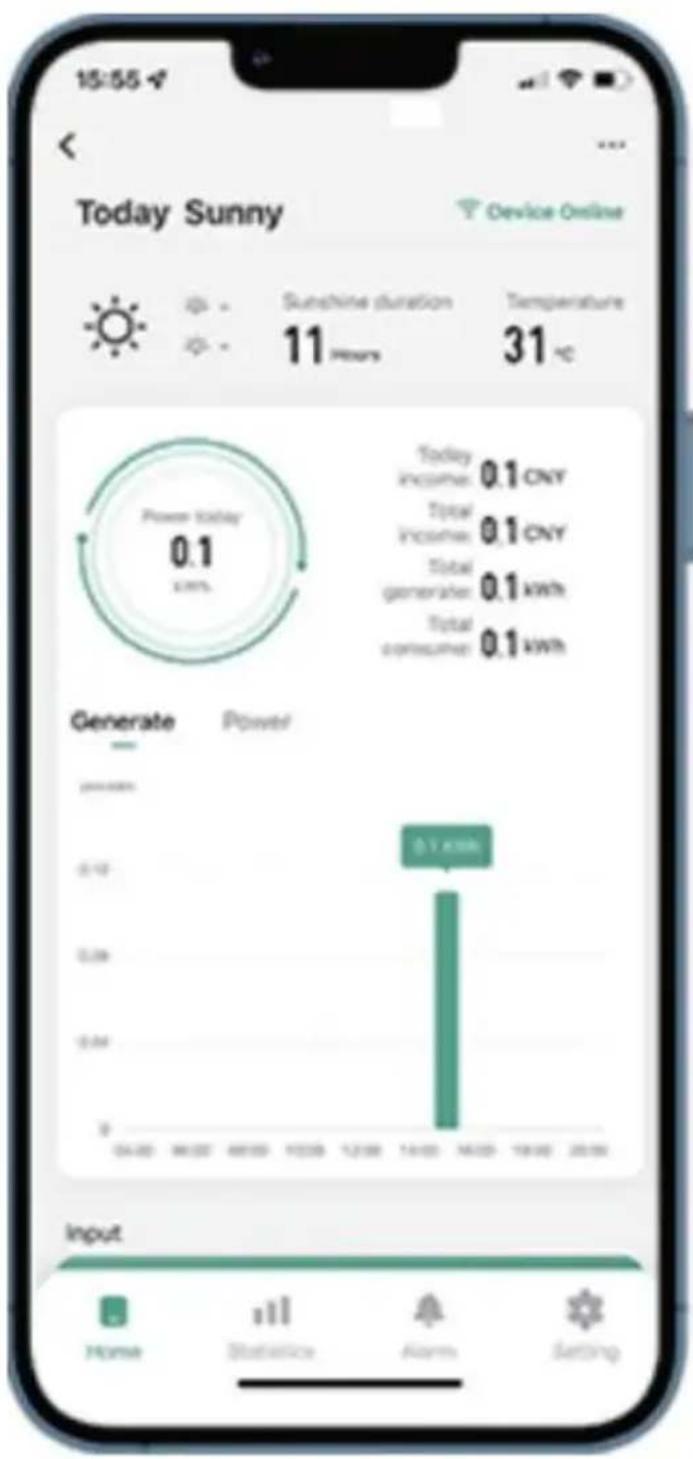

Today Sunny Device Online Sunshine duration Temperature 11 Hours 31 °C Power Supply 0.1 kWh Today Income: 0.1 CNY Total Income: 0.1 CNY Total generates: 0.1 kWh Total consumes: 0.1 kWh Generate Power 0.12 0.18 0.24 0 04:00 06:00 08:00 10:00 12:00 14:00 16:00 18:00 20:00 0.1 kWh Input Home Statistics Alarm Setting

- Klik op de knop √ in de rechterbovenhoek om de pagina met apparaatinstellingen te openen (Figuur 6), BI √ p de bovenste knop klikken Ga naar de pagina met naam en positie (Figuur 7), klik op itemnaam, voer een nieuwe naam in en sla deze op (Figuur 8).

Apparaat verwijderen

• Klik op het apparaat dat u wilt verwijderen in de apparatenlijst op de startpagina om de apparaatgegevens in te voeren detailspagina (Figuur 5).
• Klik op de knop rechtsboven om de pagina met apparaatinstellingen te openen (Afbeelding 6). Klik op de knop 'Apparaat verwijderen' hieronder (Afbeelding 9), klik op de knop 'Verbinding verbreken' om Verwijder het apparaat of klik op de knop 'Verbinding verbreken en gegevens wissen' om het apparaat te verwijderen en tegelijkertijd alle gegevens te wissen die op het apparaat in de cloud zijn opgeslagen.

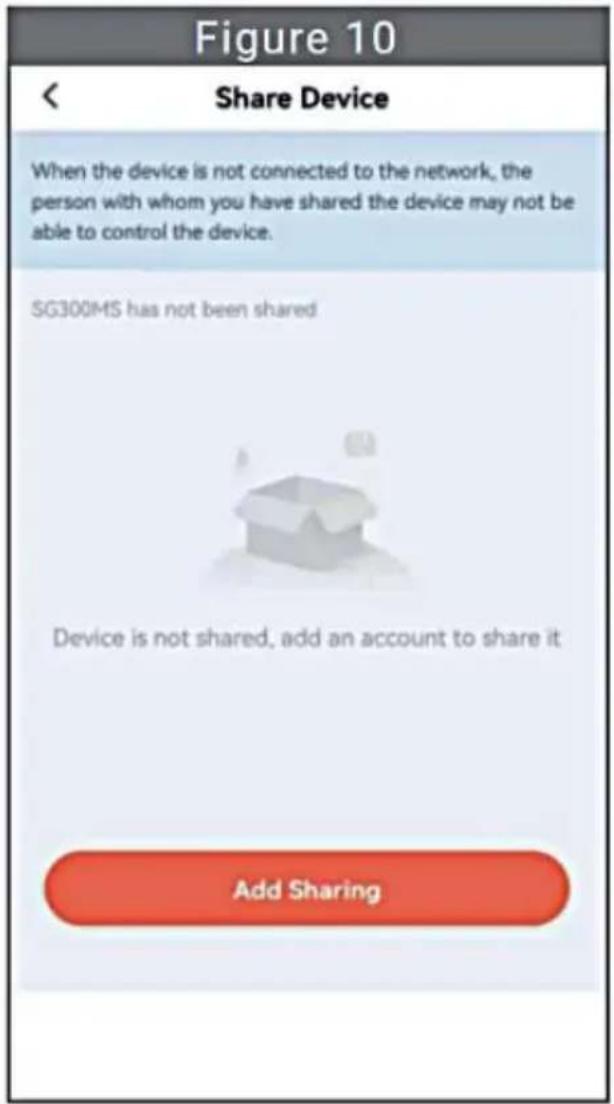

Apparaat delen met anderen

• Klik op het apparaat dat u wilt delen in de apparatenlijst op de startpagina om de pagina met apparaatgegevens te openen (Afbeelding 5).
• Klik op de knop rechtsboven om de pagina met apparaatinstellingen (Figuur 6).
• Klik op het item 'Apparaat delen' om het apparaat te openen delen pagina (Figuur 10) Add Sharing knop om de pagina 'Delen toevoegen' te openen (Figuur 11) en Selecteer de beste manier van delen waarvan u denkt dat het het meest is handig om de link van de micro-omvormer t delen.

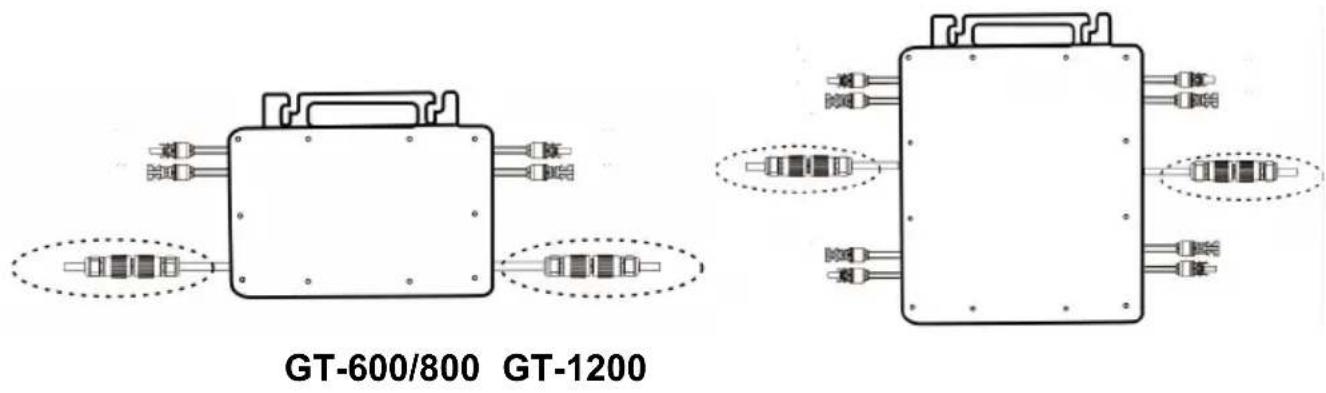

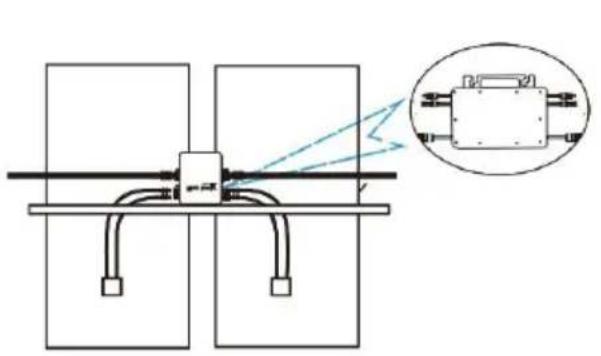

1. Het installatieproces van het bevestigen van de omvormer aan de PV-beugel met montage schroeven is als volgt:

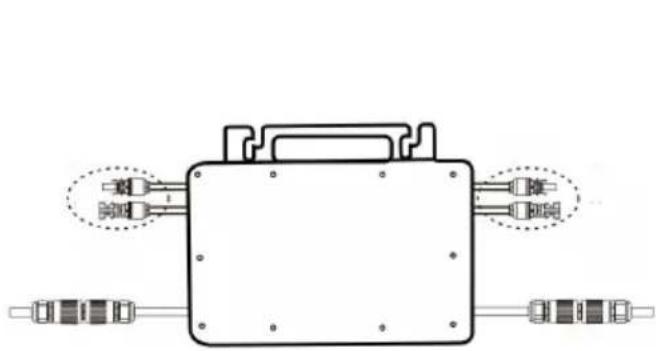

1. Sluit de DC van de PV aan op de omvormer en let op het onderscheid tussen positief en negatief, zoals hieronder weergegeven:

1. Open de waterdichte afdekking aan de AC-uitgangszijde van de micro-omvormer,

en sluit het vervolgens aan op de AC. Als volgt:

GT-600/800 GT-1200

1. Herhaal stap 1 tot en met 3 om de installatie van de micro-omvormer te voltooien.
2. Sluit meerdere omvormers aan via AC-uitgangskabels.
3. De AC-hoofdkabel is aangesloten op het elektriciteitsnet.

AC-Hauptkabel

Wanneer de omvormer voor de eerste keer wordt gekocht en aangesloten op de

mobiele telefoon voor monitoring, het is alleen nodig om de netspanning aan te zetten, het blauwe lampje ernaast knippert, en de omvormer kan worden aangesloten via WIFI of Bluetooth-koppeling. Wanneer de omvormer kan worden bediend via de mobiele telefoon, wordt aangegeven dat de verbinding normaal is.

1. WAT TE DOEN als de Smart-App de micro-omvormer niet kan vinden toegevoegd?

Controleer de volgende punten:

• Controleer of de WiFi-statusindicator van de micro-omvormer in de status 'Blauw knipperend' staat.
• Controleer of de Bluetooth-functie van uw smart device is ingeschakeld.
• Controleer of het signaal van het draadloze netwerk goed is.

Als dit allemaal het geval is en de omvormer nog steeds niet wordt gevonden, druk dan langer dan 5 seconden op de rode resetknop om reset. Nadat het WiFi-indicatielampje weer blauw knippert, gebruikt u de "Smart Life"-app om het netwerk opnieuw te configureren.

1. WAT MOET IK DOEN als ik meerdere micro-omvormers moet configureren?

Installeer alle micro-omvormers op de juiste manier en zorg ervoor (ze normaal werken om stroom te genereren. werken volgens de configuratie en met behulp van stappen. De app kan alle omvormers zoeken die op één moment moeten worden toegevoegd tijd en configu ze in één keer.

1. WAT MOET IK DOEN als de SSID van mijn WiFi-netwerk of het wachtwoord is gewijzigd?

Configureer de omvormer opnieuw volgens de configuratie- en gebruiksstappen.

1. WAT TE DOEN als de wifi-statusindicator van de omvormer uitgaat, maar de

apparaat weergegeven op de app is niet online?

Dit betekent dat u verbinding kunt maken met het draadloze netwerkapparaat, maar niet met de cloud. server. Dit betekent dat uw draadloze netwerkapparaat geen verbinding kan maken met internet. Zo ervoor dat uw Het internet werkt naar behoren.

1. De installatieplaats van de omvormer is tijdelijk niet voorzien van een router en er is geen WiFi-signaal ?

2. Hoe verbindt de app de omvormer en hoe detecteert deze of de omvormer goed werkt?

3. U kunt een inactieve smartphone gebruiken om de wifi-hotspot voor het delen van mobiele telefoonsignalen te openen voor verbinding configureer de netwerkverbinding opnieuw nadat u de router hebt geïnstalleerd.
4. Er zijn meerdere WiFi-signalen in de buurt. Kunnen we verschillende WiFi-signalen verbinden?

Nee, de WiFi-verbinding van de micro-omvormer en de smartphone moet consistent zijn voordat het netwerk kan worden geconfigureerd.

1. Kan App de micro-omvormer op verschillende plaatsen configureren? Kan ik gegevens op verschillende plaatsen bekijken?

U kunt de micro-omvormer niet op verschillende plaatsen configureren maar u kunt wel gegevens op verschillende plaatsen bekijken. De omvormer uploadt de meest recente statusgegevens elke 3-5 minuten naar de cloudserver.

1. Nadat is gecontroleerd of er geen probleem is, kan de app de micro-omvormer nog steeds niet vinden.

- Houd de rode knop van de omvormer langer dan 5 seconden ingedrukt om de omvormer te resetten.

- Nadat de WiFi-indicator opnieuw knippert, gebruikt u de app om h netwerk opnieuw te configureren.

1. WAT MOET IK DOEN als ik dezelfde omvormer op twee of meer slimme apparaten wil monitoren?

U kunt de omvormer delen met een andere telefoon met behulp va functie Apparaat delen.

76. Worden app-gegevens opgeslagen?

Ja, App-gegevens worden opgeslagen op een cloudserver. Nadat het netwerk succesvol is geconfigureerd, kunt u de gegevens op elk gewe moment en op elke gewenste plaats bekijken.

77. Kan de omvormer 's nachts geen verbinding maken met de app'

's Nachts genereert het zonnepaneel geen stroom en heeft de micro-omvormer geen stroomtoevoer. Deze is dan offline en het is da onmogelijk om het netwerk opnieuw te configureren.

ACCESSORIES LIST

1. Gebruiksaanwijzing *1
   32.Netsnoer aangesloten op het net *1
   33.8 mm diameter, 28 mm lange inbusschroef + platte ring + veer ring+moer *2
   34.5 mm diameter, 13 mm lange zeskantschroef + moer *2 (600W/800W) 4 mm diameter, 8 mm lange inbusschroef *1 (1200W)
   35.WiFi-antenne *1

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.

Geïmporteerd naar AUS: SIHAO PTY LTD, 1 ROKEVA STREETEASTWOOD NSW 2122 Australië

Geïmporteerd naar de VS: Sanven Technology Ltd., Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

EC

REP

E-CrossStu GmbH

Mainzer Landstr.69, 60329 Frankfurt am Ma

UK

REP

YH CONSULTING LIMITED.

Technisch Ondersteuning en E-garantiecertificaat
