Produkttyp	Kabelgeländerpfosten
Marke	Vevor
Modell	HR-018
Material	Edelstahl
Hauptverwendung	Montage auf Pfosten für Kabelsysteme und dekoratives Zubehör
Ungefähre Höhe	91 cm (36 Zoll)
Pfostendurchmesser	3,8 cm (1,5 Zoll)
Ungefähres Nettogewicht	1,2 kg
Bodenverträglichkeit	Beton und Holz
Funktionen	Unterstützung von Metalldrahtseilen, Befestigung von horizontalen und geneigten Handläufen
Lieferumfang	Pfosten, Grundplatte, Ankerschrauben, Halterungen, selbstschneidende Schrauben, Abdeckung
Enthaltenes Zubehör	Handlaufhalterungen, Schrauben, Dübel
Pflege und Reinigung	Mit einem feuchten Tuch reinigen; scheuernde Produkte vermeiden
Rostbeständigkeit	Ja, dank Edelstahl
Sicherheit	Kleinteile außerhalb der Reichweite von Kindern aufbewahren; professionelle Installation empfohlen
Reparierbarkeit	Ersatzteile auf der Vevor-Website erhältlich
Allgemeine Informationen	Nicht für Küstengebiete empfohlen; das vollständige Handbuch auf notice-facile.com konsultieren

Häufig gestellte Fragen - HR-018 Vevor

Wie installiert man den Pfosten auf einem Betonboden?

Markieren Sie die Bohrpunkte, verwenden Sie einen Bohrhammer, um ein Loch von ∅12 mm zu bohren, setzen Sie die Ankerschrauben ein und ziehen Sie sie fest. Schließen Sie schließlich die Abdeckung. Stellen Sie sicher, dass der Pfosten senkrecht ist.

Kann ich diesen Pfosten für eine Außengeländer verwenden?

Ja, der Edelstahlpfosten ist rost- und korrosionsbeständig. Er wird jedoch nicht empfohlen für Küstenprojekte aufgrund der Salzeinwirkung.

Enthält das Kit die Kabel und den Handlauf?

Nein, dieses Produkt enthält nur den Pfosten und sein Installationszubehör. Die Metalldrahtseile, das Geländer-Kit und der Handlauf werden separat verkauft.

Wie befestige ich den Handlauf am Pfosten?

Befestigen Sie zuerst die Halterung am Pfosten, dann markieren Sie die Löcher auf dem Handlauf. Bohren Sie mit einem Bohrer von ∅5,5 bis 5,6 mm, dann verwenden Sie die mitgelieferten selbstschneidenden Schrauben, um den Handlauf an der Halterung zu befestigen.

Ist der Pfosten höhenverstellbar?

Der Pfosten selbst ist nicht höhenverstellbar. Er wird in einer festen Höhe (ca. 91 cm) geliefert. Für Anpassungen müssten Sie den Pfosten möglicherweise kürzen, dies wird jedoch ohne Konsultation des Handbuchs nicht empfohlen.

Was ist der maximale Abstand zwischen den Pfosten?

Diese Information ist in der Anleitung nicht angegeben. Im Allgemeinen sollte der Abstand zwischen den Pfosten für ein Kabelgeländer 1,5 Meter nicht überschreiten, um die Sicherheitsnormen einzuhalten. Überprüfen Sie die örtlichen Vorschriften.

Wie pflege ich den Edelstahlpfosten?

Reinigen Sie regelmäßig mit einem feuchten Tuch und einem milden Reinigungsmittel. Vermeiden Sie scheuernde oder chlorhaltige Reiniger. Mit klarem Wasser abspülen und trocknen, um Flecken zu vermeiden.

Kann ich diesen Pfosten auf einem Holzboden installieren?

Ja, das Handbuch gibt an, dass es für Beton- und Holzböden geeignet ist. Verwenden Sie geeignete Holzschrauben (nicht im Lieferumfang enthalten) zusätzlich zu den Ankern, falls erforderlich.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen einen Bohrhammer (für Beton), eine Bohrmaschine, Bohrer von ∅12 mm und ∅5,5-5,6 mm, eine Wasserwaage, einen Schraubenschlüssel und einen Schraubendreher.

Was tun, wenn ein Teil fehlt?

Kontaktieren Sie den Vevor-Kundendienst über die Website www.vevor.com/support. Halten Sie Ihre Modellnummer (HR-018) und den Kaufbeleg bereit, um Ersatzteile zu erhalten.

BEDIENUNGSANLEITUNG HR-018 Vevor

Linkenheim-Hochstetten, Germany

Made In China

VEVOR®

TOUGH TOOLS, HALF PRICE

Linkenheim-Hochstetten, Germany

Hergestellt in China

VEVOR®

TOUGH TOOLS, HALF PRICE

Technischer Support und E-Garantie-Zertifikat: www.vevor.com/support

KABELGELÄNDERPFOSTEN

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Bild nur als Referenz >

WICHTIGE SICHERHEITSMASSNAHMEN

WARNUNG: Lesen und verstehen Sie dieses gesamte Handbuch, bevor Sie dieses Produkt in Betrieb nehmen oder warten. Die Nichtbeachtung dieser Warnungen und Anweisungen kann zu Verletzungen oder Sachschäden führen.

führen.

1. Der Warnhinweis weist darauf hin, dass geeignete Maßnahmen ergriffen werden sollten, um die potenzielle Gefahr einer Verletzung zu vermeiden.
2. Die Produkteigenschaften gelten nur für ordnungsgemäß und vollständig montierte Produkte.
3. Bitte bewahren Sie kleine Ersatzteile außerhalb der Reichweite von Kindern auf. Es handelt sich nicht um ein Spielzeug. Lassen Sie Kinder nicht damit spielen.
4. Weitere Informationen zu den auf den folgenden Seiten aufgeführten Teilen finden Sie im Montagediagramm dieser Anleitung. Packen Sie alle Teile aus und trennen Sie sie an einem sauberen Arbeitsplatz.

ANLEITUNG AUFBEWAHREN

HAUPTMERKMALE

Dieses Produkt wird hauptsächlich für die Säuleninstallation von Drahtfunktionen und dekorativem Zubehör verwendet.

Der Kabelgeländerpfosten von VEVOR ist komplett aus Edelstahl gefertigt und weist eine hohe Beständigkeit gegen Rost und Korrosion auf. Es eignet sich für eine lange Lebensdauer von Innen- und Außengeländern bei geringem Wartungsaufwand. Bitte beachten Sie, dass dies nicht für Küstenprojekte empfohlen wird.

Wir arbeiten mit aller Kraft daran, Qualitätsprodukte und professionellen Service anzubieten und VEVOR zu einer zuverlässigen Marke zu machen.

INSTALLATIONSANWEISUNG

Installationshinweis und anwendbarer Beitrag

Anwendbar auf alle technischen Installationsszenarien.

Hinweis: Dieses Produkt enthält nur die Säule und ihre Montagebefestigungen, ausgenommen Drahtseil, Kabelgeländer-Kit und Handlauf.

Für Beton- oder Holzböden

Schritt 1: Markieren Sie die Bohrpunkte a den entsprechenden Installationsorten.	Schritt 2: Bohren Sie mit einem Bohrhamme an den markierten Stellen ein Loch mit einem Durchmesservon ∅ 12.	Schritt 3. Schlagen Sie die Ankerschraube in das Bohrloch.

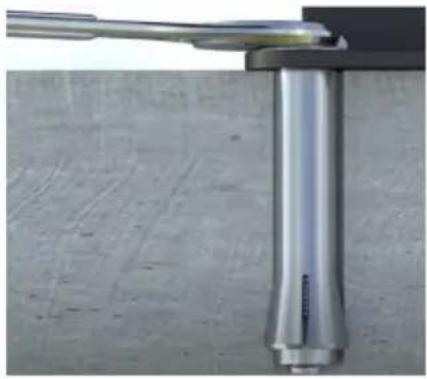

Schritt 4. Ziehen Sie die Schrauben fest	Schritt 5: Schließen Sie den Deckel ur schließen Sie die Befestigung des Pfostens

Hinweis: Stellen Sie sicher, dass die Säule aufrecht steht, wenn Sie die Bodenplatte des Pfostens befestigen.

Montage mit Handlauf (horizontal)

Schritt 1: Feste Halterung

Schritt 2: Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Schritt 3: Befestigen Sie den Handlauf mit den selbstschneidenden Schrauben im Zubehör an der Stütze.

Es eignet sich auch für die Montage von Bogenhandläufen und Konsc

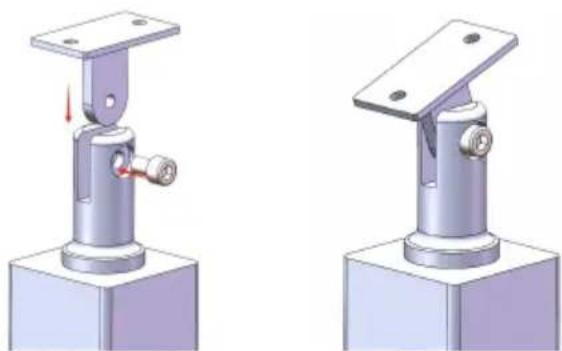

Montage mit Handlauf (Gefälle)

Schritt 1: Feste Halterung

Schritt 2: Passen Sie den Winkel der Halterung an die Unterseite des Handlaufs an. Bestimmen Sie die Installationsposition des Handlaufs, markieren Sie dann die Position unter dem Handlauf und den Halterungslöchern und bohren Sie Löcher mit einem ∅ 5,5-∅ 5,6-mm-Bohrer.

Hinweis: Der Handlauf und die Halterung können mit Hilfe von Klemmwerkzeugen vorfixiert werden, so dass mehrere

Montagepunkte der Halterung gleichzeitig markiert und positioniert werden können.

Schritt 3: Entfernen Sie die Halterung vom Pfosten und befestigen Sie Halterung dann mit den selbstschneidenden Schrauben im Zubehör am Handlauf.

Befestigen Sie den Pfosten und die Halterung wieder.

Es eignet sich auch für die Mo von Bogenhandläufen und Konsolen.

Für Modell HR-017

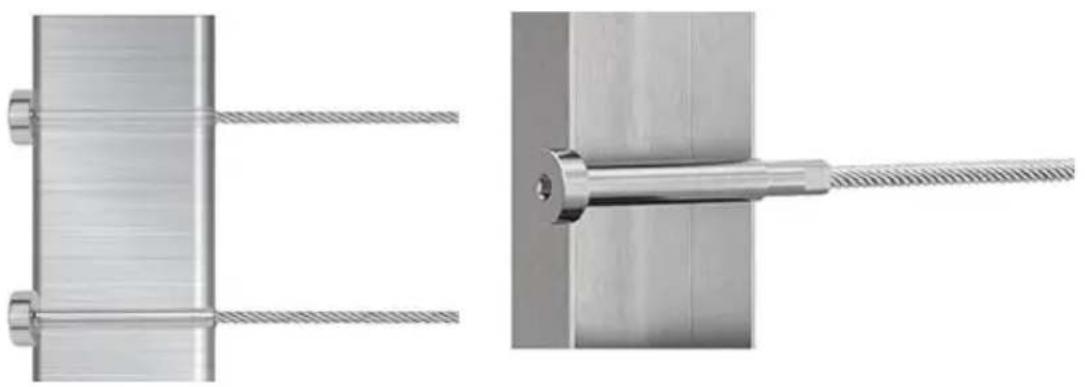

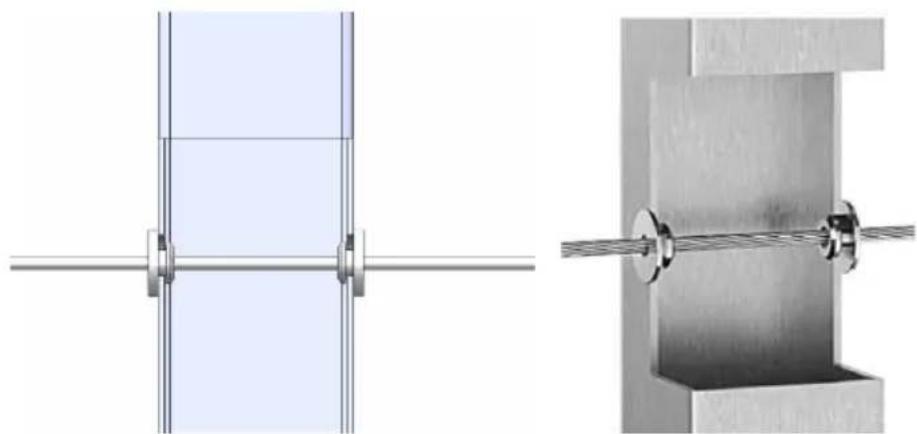

Mit Drahtseil und Beschlägen installieren

Für Level-Radschutzhülle

Für Bolzenspanner horizontale Montage und Winkel

Für Spannschlossspanner und Festanschluss
