Tipo de producto	Poste de barandilla de cable
Marca	Vevor
Modelo	HR-018
Material	Acero inoxidable
Uso principal	Instalación en columna para sistemas de cables y accesorios decorativos
Altura aproximada	91 cm (36 pulgadas)
Diámetro del poste	3,8 cm (1,5 pulgada)
Peso neto aproximado	1,2 kg
Compatibilidad de suelos	Hormigón y madera
Funciones	Soporte de cables metálicos, fijación de pasamanos horizontal e inclinado
Contenido del envío	Poste, placa base, tornillos de anclaje, soportes, tornillos autorroscantes, tapa
Accesorios incluidos	Soportes de pasamanos, tornillos, tacos
Mantenimiento y limpieza	Limpiar con un paño húmedo; evitar productos abrasivos
Resistencia a la oxidación	Sí, gracias al acero inoxidable
Seguridad	Mantener las piezas pequeñas fuera del alcance de los niños; se recomienda la instalación por un profesional
Reparabilidad	Piezas de repuesto disponibles en el sitio web de Vevor
Información general	No recomendado para zonas costeras; consulte el manual completo en notice-facile.com

Preguntas frecuentes - HR-018 Vevor

¿Cómo instalar el poste en un suelo de hormigón?

Marque los puntos de perforación, use un martillo perforador para hacer un agujero de ∅12 mm, inserte los tornillos de anclaje y apriete. Finalmente, cierre la tapa. Asegúrese de que el poste esté vertical.

¿Puedo usar este poste para una barandilla exterior?

Sí, el poste de acero inoxidable resiste la oxidación y la corrosión. Sin embargo, no se recomienda para proyectos costeros debido a la exposición a la sal.

¿El kit incluye los cables y el pasamanos?

No, este producto incluye únicamente el poste y sus accesorios de instalación. Los cables metálicos, el kit de barandilla y el pasamanos se venden por separado.

¿Cómo fijar el pasamanos al poste?

Primero fije el soporte al poste, luego marque los agujeros en el pasamanos. Perfore con una broca de ∅5,5 a 5,6 mm, luego use los tornillos autorroscantes suministrados para fijar el pasamanos al soporte.

¿El poste es ajustable en altura?

El poste en sí no es ajustable en altura. Se suministra en una altura fija (aproximadamente 91 cm). Para ajustes, es posible que deba cortar el poste, pero no se recomienda sin consultar el manual.

¿Cuál es la distancia máxima entre los postes?

Esta información no se especifica en el manual. En general, para una barandilla de cables, la distancia entre postes no debe exceder 1,5 metros para cumplir con las normas de seguridad. Verifique las regulaciones locales.

¿Cómo mantener el poste de acero inoxidable?

Limpie regularmente con un paño húmedo y un detergente suave. Evite los limpiadores abrasivos o que contengan cloro. Enjuague con agua limpia y seque para evitar marcas.

¿Puedo instalar este poste en un suelo de madera?

Sí, el manual indica que es adecuado para suelos de hormigón y madera. Use tornillos para madera adecuados (no incluidos) además de los anclajes si es necesario.

¿Qué herramientas son necesarias para la instalación?

Necesitará un martillo perforador (para hormigón), un taladro, brocas de ∅12 mm y ∅5,5-5,6 mm, un nivel de burbuja, una llave y un destornillador.

¿Qué hacer si falta una pieza?

Póngase en contacto con el servicio de atención al cliente de Vevor a través del sitio web www.vevor.com/support. Prepare su número de modelo (HR-018) y el comprobante de compra para obtener piezas de repuesto.

MANUAL DE USUARIO HR-018 Vevor

Técnico Soporte y certificado de garantía electrónica www.vevor.com/support

POSTE DE BARANDILLA DE CABLE

MODELO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Imagen sólo como referencia >

CONSIDERACIONES IMPORTANTES

ADVERTENCIA: Lea y comprenda este manual completo antes de operar o reparar este producto. El incumplimiento de estas advertencias e instrucciones puede provocar lesiones personales o daños a bienes valiosos.

1. La advertencia indica que se deben tomar las medidas adecuadas para evitar el peligro potencial de lesiones personales.
2. Las capacidades del producto se aplican únicamente al producto ensamblado de manera adecuada y completa.
3. Mantenga las piezas de repuesto pequeñas fuera del alcance de los niños. No es un juguete. No permita que los niños jueguen.
4. Para obtener información adicional sobre las piezas enumeradas en las siguientes páginas, consulte el diagrama de montaje de este manual. Desenvuelva y separe todas las piezas en un área de trabajo limpia.

GUARDE ESTAS INSTRUCCIONES

CARACTERÍSTICAS PRINCIPALES

Este producto se utiliza principalmente para la instalación en columnas, funciones de alambre y accesorios decorativos.

El poste de barandilla de cable de VEVOR está hecho completamente de materiales de acero inoxidable, lo que tiene una gran resistencia a la corrosión. Funcionará durante una larga vida útil para barandillas interiores y exteriores con bajo mantenimiento. Tenga en cuenta que se recomienda para proyectos costeros.

Trabajamos con todo el esfuerzo para brindar productos de calidad y servicio profesional, y hacer de VEVOR una marca confiable.

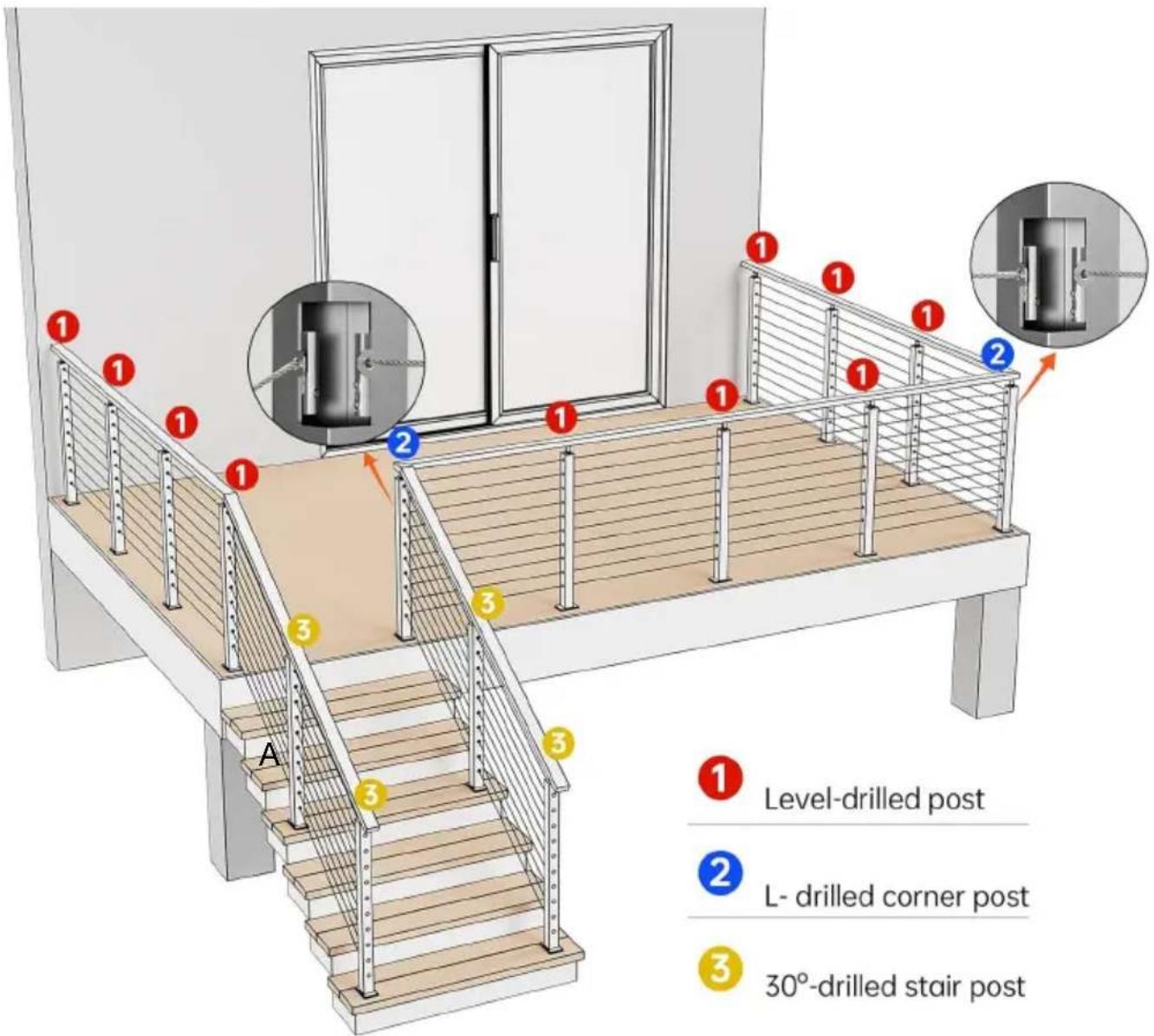

INSTRUCCIONES DE INSTALACIÓN

Indicación de instalación y publicación aplicable

Aplicable a todos los escenarios de instalación de ingeniería.

Nota: Este producto solo incluye la columna y sus sujetadores de instalación, excluyendo el cable metálico, el kit de barandilla de cable

pasamanos.

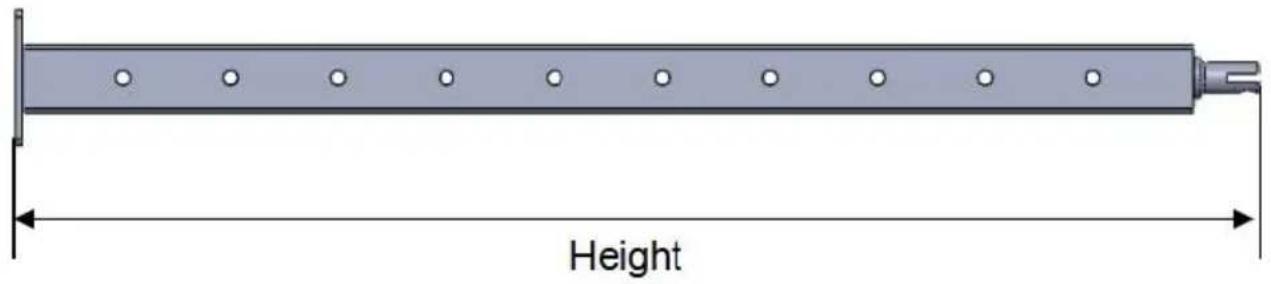

INFORMACIÓN DEL PRODUCTO

Model o	perforado	Altura (mm)	Número perforado	Diámetro del agujero (mm)	Pasode agujeros (mm)	Tamaño de sección (mm)	Color	Incluye (piezas)
HR-0 01	nivel	1067	12	10,5	80	50*50	Negro	4
HR-0 02	nivel	914	10	10,5	80	50*50	Negro	4
HR-0 03	nivel	1067	12	8	80	30*50	Negro	4
HR-0 04	nivel	914	10	8	80	30*50	Negro	4
HR-0 05	30°	1067	12	10,5×15	80	50*50	Plata	1
HR-0 06	30°	1067	12	10,5×15	80	50*50	Negro	1
HR-0 07	I	1067	12	10,5	80	50*50	Negro	1
HR-0 08	No	914	/	/	/	50*50	Negro	1
HR-0 09	nivel	914	10	10,5	80	50*50	Negro	1
HR-0 10	30°	914	10	10,5×15	80	50*50	Negro	1
HR-0 11	I	914	10	10,5	80	50*50	Negro	1
HR-0 12	nivel	914	10	10,5	80	50*50	Plata	1
HR-0 13	30°	1067	12	8×13	80	30*50	Negro	1
HR-0 14	I	1067	12	8	80	30*50	Negro	1
HR-015	30°	914	10	8×13	80	30*50	Negroo	1
HR-016	I	914	10	φ 8	80	30*50	Negro	1
HR-017	No	914	/	/	/	38*38	Negro	1
HR-018	nivel	1067	12	φ 8	80	30*50	Negro	1
HR-019	No	1067	/	/	/	50*50	Negro	1
HR-020	nivel	914	10	φ 8	80	30*50	Negro	1
HR-021	nivel	1067	12	φ 10,5	80	50*50	Negro	1
HR-022	nivel	914	10	φ 8	80	3 0*50	Plata	1
HR-023	nivel	1067	12	φ 10,5	80	50*50	Plata	1

PAQUETE INCLUIR

No	Componentes	Imagen	CANTIDAD
			Modelo de ajuste
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	correo		4	1	4	1	/
			/	/	/	/	1
2	Tapa cuadrada		4	1	/	/	/
3	Tapa rectangular		/	/	4	1	/
4	perno de anclaje		dieciséis	4	dieciséis	4	4
5	Soporte curvo		4	1	4	1	/
6	soporte horizontal		4	1	4	1	/
7	llave hexagonal		4	1	4	1	1
8	Llave de boca		4	1	4	1	1
9	Tornillo de rosca		8	2	8	2	4
10	Cubierta plástica		/	/	/	/	1

INSTALACIÓN

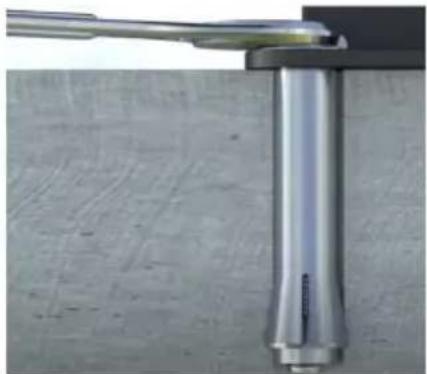

Para piso de concreto o madera

Paso 1. Marque los puntos de perforación en las ubicaciones o instalación

Paso 2. Utilice un taladro percutor para hacer un agujero de ∅ 12 en los punto

Paso 3. Martilla e tornillo de anclaje e el orificio perforado

adecuadas.	marcados.
Paso 4. Apriete los tornillos.	Paso 5. Cierra la tapa y termina de fij poste.

Nota: Asegúrese de que la columna esté en posición vertical al fija placa inferior del poste.

Montaje con pasamanos (horizontal)

Paso 1: soporte fijo

Paso 2: Determine la posición de instalación del pasamano y luego marque la posición debajo de los orificios del pasamano y del soporte. Taladre los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Paso 3: Utilice los tornillos autorroscantes del accesorio para fijar el

pasamano al soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.

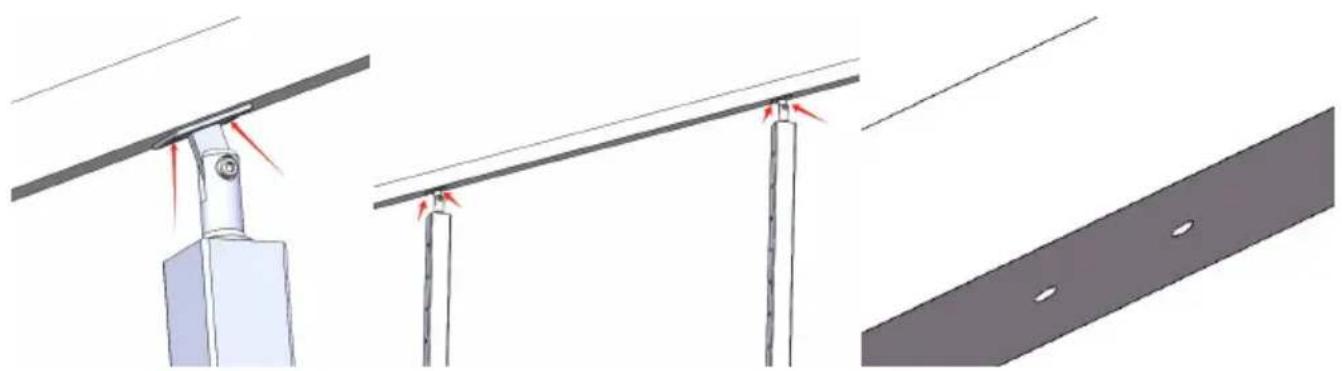

Montaje con pasamano (gradiente)

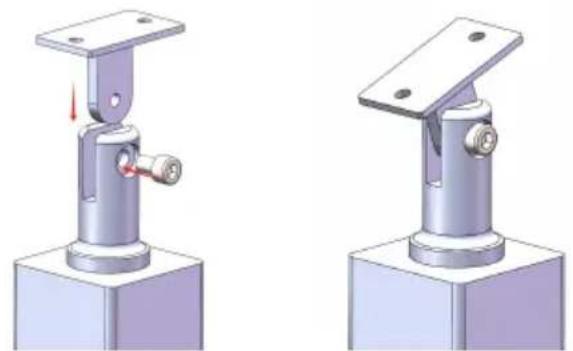

Paso 1: Fije el soporte.

Paso 2: Ajuste el ángulo del soporte para que se ajuste a la parte del pasamano. Determine la posición de instalación del pasamano y marque la posición debajo de los orificios del pasamano y del soporte. Perfore los orificios con un taladro de ∅ 5,5-∅ 5,6 mm.

Nota: El pasamano y el soporte se pueden fijar previamente con ayuda de herramientas de sujeción, de modo que se puedan marcar y colocar múltiples puntos de instalación del soporte al mismo tiempo.

Paso 3: Retire el soporte del poste y luego use los tornillos autorroscantes del accesorio para fijar el soporte al pasamano.

Fije el poste y el soporte.

También es adecuado para la instalación de pasamanos y soportes en arco.	Para el modelo HR-017

Instalación con cable metálico y accesorios.

Para funda protectora de rueda nivelada.

Para montaje horizontal y ángulo del tensor de pernos.

Para tensor tensor y terminal fijo.
