Produkttyp	Kabelräckestolpe
Märke	Vevor
Modell	HR-018
Material	Rostfritt stål
Huvudanvändning	Installation på stolpe för kabelsystem och dekorativa tillbehör
Ungefärlig höjd	91 cm (36 tum)
Stolpdiameter	3,8 cm (1,5 tum)
Ungefärlig nettovikt	1,2 kg
Golvkompatibilitet	Betong och trä
Funktioner	Stöd för metallkablar, infästning av horisontellt och lutande ledstång
Leveransinnehåll	Stolpe, basplatta, ankarskruvar, fästen, självgängande skruvar, lock
Inkluderade tillbehör	Ledstångsfästen, skruvar, pluggar
Skötsel och rengöring	Rengör med en fuktig trasa; undvik slipande medel
Rostbeständighet	Ja, tack vare rostfritt stål
Säkerhet	Håll smådelar utom räckhåll för barn; installation rekommenderas av professionell
Reparerbarhet	Reservdelar finns på Vevors webbplats
Allmän information	Rekommenderas inte för kustområden; se hela manualen på notice-facile.com

Vanliga frågor - HR-018 Vevor

Hur installerar man stolpen på ett betonggolv?

Markera borrpunkterna, använd en slagborrmaskin för att göra ett hål på ∅12 mm, sätt i ankarskruvarna och dra åt. Stäng slutligen locket. Se till att stolpen är vertikal.

Kan jag använda denna stolpe för ett utomhusräcke?

Ja, stolpen i rostfritt stål är rost- och korrosionsbeständig. Den rekommenderas dock inte för kustprojekt på grund av salt exponering.

Ingår kablar och ledstång i satsen?

Nej, denna produkt innehåller endast stolpen och dess installations tillbehör. Metallkablarna, räckessatsen och ledstången säljs separat.

Hur fäster man ledstången på stolpen?

Fäst först fästet på stolpen, markera sedan hålen på ledstången. Borra med en borr på ∅5,5 till 5,6 mm, använd sedan de medföljande självgängande skruvarna för att fästa ledstången på fästet.

Är stolpen justerbar i höjd?

Själva stolpen är inte justerbar i höjd. Den levereras med en fast höjd (cirka 91 cm). För justeringar kan du behöva kapa stolpen, men det rekommenderas inte utan att konsultera manualen.

Vilket är det maximala avståndet mellan stolparna?

Denna information anges inte i manualen. Generellt för ett kabelräcke bör avståndet mellan stolparna inte överstiga 1,5 meter för att uppfylla säkerhetsnormer. Kontrollera lokala föreskrifter.

Hur underhåller man stolpen i rostfritt stål?

Rengör regelbundet med en fuktig trasa och ett milt rengöringsmedel. Undvik slipande rengöringsmedel eller sådana som innehåller klor. Skölj med rent vatten och torka för att undvika fläckar.

Kan jag installera denna stolpe på ett trägolv?

Ja, manualen anger att den passar för betong- och trägolv. Använd lämpliga träskruvar (medföljer inte) som komplement till ankarna om det behövs.

Vilka verktyg behövs för installationen?

Du behöver en slagborrmaskin (för betong), en borrmaskin, borr på ∅12 mm och ∅5,5-5,6 mm, ett vattenpass, en skiftnyckel och en skruvmejsel.

Vad gör jag om en del saknas?

Kontakta Vevors kundtjänst via webbplatsen www.vevor.com/support. Ha ditt modellnummer (HR-018) och köpbevis redo för att få reservdelar.

BRUKSANVISNING HR-018 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

KABELRÄCKESSTOLPE

MODELL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

<Endast bild för referens>

VARNING: Läs och förstå hela denna manual innan du använder eller servar denna produkt. Underlåtenhet att följa dessa varningar och instruktioner kan orsaka personskada eller skada på värdefull egendom.

1. Varningen anger att lämpliga åtgärder bör vidtas för att undvika potentiella faror för personskada.
2. Produktegenskaper gäller endast för korrekt och fullständigt monterad produkt.
3. Förvara små reservdelar utom räckhåll för barn. Det är inte en leksak; låt inte barn leka med dem.
4. För ytterligare information om delarna som listas på följande sidor, se monteringsdiagrammet i denna manual. Packa upp och separera alla delar på ett rent arbetsområde.

SPARA DESSA INSTRUKTIONER

HUVUDFUNKTIONER

Denna produkt används huvudsakligen för pelarinstallation av trådfunktioner och dekorativa tillbehör.

VEVORs kabelräckesstolpe är tillverkad av alla material i rostfritt stål, har stor motståndskraft mot rost och korrosion. Det kommer att fungera lång livslängd för inre och yttre räcken med lågt underhåll. Observera att det inte rekommenderas för kustprojekt.

Vi arbetar med alla ansträngningar för att tillhandahålla kvalitetsprodukter och professionell service, och göra VEVOR till ett pålitligt varumärke.

INSTALLATIONSANVISNING

Installationsindikation och tillämplig stolpe

Tillämplig för alla tekniska installationsscenarier.

Obs: Denna produkt inkluderar endast pelaren och dess monteringsfäste, exklusive vajer, kabelräckessats, ledstång.

Nej	Komponenter	Bild	ANTAL
			Passande modell
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	posta		4	1	4	1	/
			/	/	/	/	1
2	Fyrkantigtomslag		4	1	/	/	/
3	Rektangul ärt omslag		/	/	4	1	/
4	ankarbult		16	4	16	4	4
5	Böjt fäste		4	1	4	1	/
6	Horisontell t fäste		4	1	4	1	/
7	insexnyck el		4	1	4	1	1
8	Öppen skiftnyckel		4	1	4	1	1
9	Plåtskruv		8	2	8	2	4
10	Plastöverd rag		/	/	/	/	1

INSTALLATION

För betong- eller trägolv

Steg 1. Markera borrpunkterna på lämpliga installationsplatser.	Steg 2. Använd en hammarborr för att göra ett hål för ∅ 1 de markerade punkterna.	Steg 3. Slå in ankarskruven i det borrade hålet.

Steg 4. Dra åt skruvarna	Steg 5. Stäng locket och slutför fixeringe stolpen.

Obs: Se till att pelaren är upprätt när du fäster stolpens bottenplatta.

Montera med ledstång (horisontell)

Steg 1: Fast fäste

Steg 2: Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästhålen och borra hål med en ø 5,5-ø 5,6 mm borr.

Steg 3: Använd de självgängande skruvarna i tillbehöret för att fästa ledstången på stödet.

Det är också lämpligt för montering av bågsräcken och konsoler.

Montera med ledstång (lutning)

Steg 1: Fast fäste

Steg 2: Justera vinkeln på fästet så att det passar undersidan av ledstången. Bestäm monteringspositionen för ledstången och markera sedan positionen under ledstången och fästets hål och borra hål med ø 5,5-ø 5,6 mm borr.

Obs: Ledstången och fästet kan förfixeras med hjälp av spännverl så att flera monteringspunkter för fästet kan markeras och placeras samtidigt.

Steg 3: Ta bort fästet från stolpen och använd sedan de självgängande skruvarna i tillbehöret för att fästa fästet på ledstången.

Fixa stolpen och fästet igen.

Det är också lämpligt för monte av bågsräcken och konsoler.	För modell HR-017

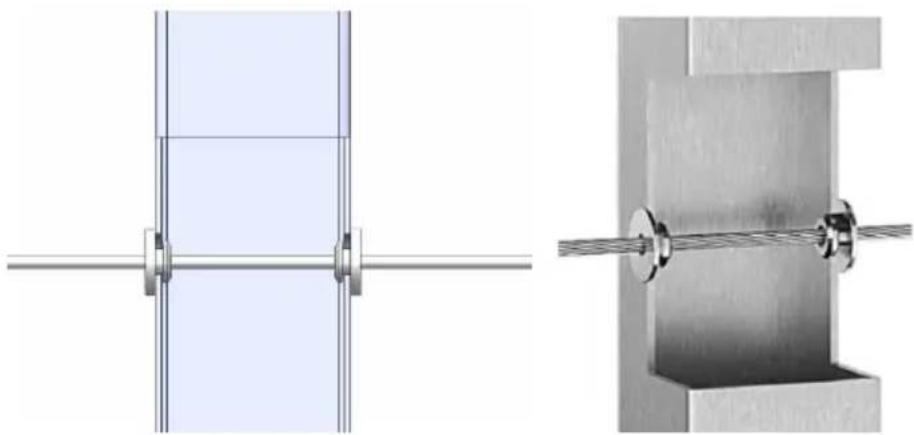

Installera med stållina och beslag

För nivåhjulsskyddshylsa

För dubbspännare, horisontell montering och vinkel

För spännskruv och fast anslutning
