Tipo di prodotto	Palo per ringhiera a cavo
Marca	Vevor
Modello	HR-018
Materiale	Acciaio inossidabile
Utilizzo principale	Installazione su colonna per sistemi a cavi e accessori decorativi
Altezza approssimativa	91 cm (36 pollici)
Diametro del palo	3,8 cm (1,5 pollici)
Peso netto approssimativo	1,2 kg
Compatibilità dei pavimenti	Calcestruzzo e legno
Funzioni	Supporto per cavi metallici, fissaggio di corrimano orizzontale e inclinato
Contenuto della confezione	Palo, piastra di base, viti di ancoraggio, supporti, viti autofilettanti, coperchio
Accessori inclusi	Supporti per corrimano, viti, tasselli
Manutenzione e pulizia	Pulire con un panno umido; evitare prodotti abrasivi
Resistenza alla ruggine	Sì, grazie all'acciaio inossidabile
Sicurezza	Tenere le piccole parti fuori dalla portata dei bambini; installazione da parte di un professionista consigliata
Riparabilità	Pezzi di ricambio disponibili sul sito Vevor
Informazioni generali	Non raccomandato per le zone costiere; consultare il manuale completo su notice-facile.com

Domande frequenti - HR-018 Vevor

Come installare il palo su un pavimento in calcestruzzo?

Segnare i punti di perforazione, utilizzare un martello perforatore per fare un foro di ∅12 mm, inserire le viti di ancoraggio e serrare. Infine, chiudere il coperchio. Assicurarsi che il palo sia verticale.

Posso usare questo palo per una ringhiera esterna?

Sì, il palo in acciaio inossidabile resiste alla ruggine e alla corrosione. Tuttavia, non è raccomandato per progetti costieri a causa dell'esposizione al sale.

Il kit include i cavi e il corrimano?

No, questo prodotto comprende solo il palo e i suoi accessori di installazione. I cavi metallici, il kit ringhiera e il corrimano sono venduti separatamente.

Come fissare il corrimano al palo?

Fissare prima il supporto sul palo, quindi segnare i fori sul corrimano. Forare con una punta da ∅5,5 a 5,6 mm, quindi utilizzare le viti autofilettanti fornite per fissare il corrimano al supporto.

Il palo è regolabile in altezza?

Il palo stesso non è regolabile in altezza. Viene fornito in un'altezza fissa (circa 91 cm). Per regolazioni, potrebbe essere necessario tagliare il palo, ma non è consigliabile senza consultare il manuale.

Qual è la distanza massima tra i pali?

Questa informazione non è specificata nel manuale. In generale, per una ringhiera a cavi, la distanza tra i pali non deve superare 1,5 metri per rispettare le norme di sicurezza. Verificare le normative locali.

Come mantenere il palo in acciaio inossidabile?

Pulire regolarmente con un panno umido e un detergente delicato. Evitare detergenti abrasivi o contenenti cloro. Risciacquare con acqua pulita e asciugare per evitare aloni.

Posso installare questo palo su un pavimento in legno?

Sì, il manuale indica che è adatto per pavimenti in calcestruzzo e legno. Utilizzare viti per legno adatte (non fornite) in aggiunta agli ancoraggi se necessario.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un martello perforatore (per il calcestruzzo), un trapano, punte da ∅12 mm e ∅5,5-5,6 mm, una livella a bolla, una chiave e un cacciavite.

Cosa fare se un pezzo è mancante?

Contattare il servizio clienti Vevor tramite il sito www.vevor.com/support. Preparare il numero di modello (HR-018) e la prova d'acquisto per ottenere pezzi di ricambio.

MANUALE UTENTE HR-018 Vevor

Supporto tecnico e certificato di garanzia elettronica: www.vevor.com/support

PALO PER RINGHIERA VIA CAVO

MODELLO: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

AVVERTENZA: leggere e comprendere l'intero manuale prima di utilizzare o sottoporre a manutenzione questo prodotto. La mancata osservanza di queste avvertenze e istruzioni può causare lesioni personali o danni a beni di

valore.

1. L'avvertenza indica che è necessario adottare misure adeguate per evitare il potenziale pericolo di lesioni personali.
2. Le funzionalità del prodotto si applicano solo al prodotto correttamente e completamente assemblato.
3. Si prega di tenere piccoli pezzi di ricambio fuori dalla portata dei bambini. Non è un giocattolo: non permettere ai bambini di giocare.
4. Per ulteriori informazioni riguardanti le parti elencate nelle pagine seguenti, fare riferimento allo Schema di Montaggio di questo manuale. Scartare e separare tutte le parti in un'area di lavoro pulita.

CONSERVA QUESTE ISTRUZIONI

CARATTERISTICHE PRINCIPALI

Questo prodotto viene utilizzato principalmente per l'installazione a colonna di funi e accessori decorativi.

Il palo per ringhiera per cavi VEVOR è realizzato con tutti i materiali in acciaio inossidabile, che ha una grande resistenza alla ruggine e alla corrosione. Funzionerà per una lunga durata di ringhiere interne ed esterne con bassa manutenzione. Si tenga presente che non è consigliato per progetti costieri.

Lavoriamo con ogni sforzo per fornire prodotti di qualità e un servizio professionale e rendere VEVOR un marchio affidabile.

ISTRUZIONI PER L'INSTALLAZIONE

Indicazione di installazione e post applicabile

Applicabile a tutti gli scenari di installazione tecnica.

Nota: questo prodotto include solo la colonna e i relativi elementi di

fissaggio per l'installazione, esclusi il cavo metallico, il kit ringhiera e il corrimano.

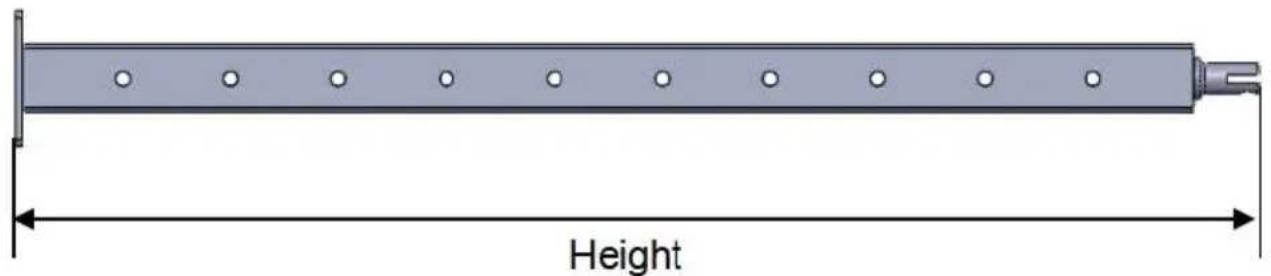

INFORMAZIONI SUL PRODOTTO

Model lo	Fora to	Altez za (mm)	Numero forato	Diametro del foro (mm)	Passo dei fori (mm)	Dimensione sezione (mm)	Colore	Inclu dere (pez zi)
HR-001	livello	1067	12	φ 10,5	80	50*50	Nero	4
HR-002	livello	914	10	φ 10,5	80	50*50	Nero	4
HR-003	livello	1067	12	φ 8	80	30*50	Nero	4
HR-004	livello	914	10	φ 8	80	30*50	Nero	4
HR-005	30°	1067	12	10,5×15	80	50*50	Argento	1
HR-006	30°	1067	12	10,5×15	80	50*50	Nero	1
HR-007	I	1067	12	φ 10,5	80	50*50	Nero	1
HR-008	Non	914	/	/	/	50*50	Nero	1
HR-009	livello	914	10	φ 10,5	80	50*50	Nero	1
HR-010	30°	914	10	10,5×15	80	50*50	Nero	1
HR-011	I	914	10	φ 10,5	80	50*50	Nero	1
HR-012	livello	914	10	φ 10,5	80	50*50	Argento	1
HR-013	30°	1067	12	8×13	80	30*50	Nero	1
HR-014	I	1067	12	φ 8	80	30*50	Nero	1
HR-015	30°	914	10	8×13	80	30*50	Nero	1
HR-016	I	914	10	φ 8	80	30*50	Nero	1
HR-017	Non	914	/	/	/	38*38	Nero	1
HR-018	livello	1067	12	φ 8	80	30*50	Nero	1
HR-019	Non	1067	/	/	/	50*50	Nero	1
HR-020	livello	914	10	φ 8	80	30*50	Nero	1
HR-021	livello	1067	12	φ 10,5	80	50*50	Nero	1
HR-022	livello	914	10	8_	80	30 *50	Argento	1
HR-023	livello	1067	12	φ 10,5	80	50*50	Argento	1

PACCHETTO INCLUSO

NO	Componenti	Immagine	QUANTITÀ
			Modello adatto
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR- 004	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	inviare		4	1	4	1	/
			/	/	/	/	1
2	Copertura quadrata		4	1	/	/	/
3	Copertura rettangolare		/	/	4	1	/
4	bullone di ancoraggio		16	4	16	4	4
5	Staffa curva		4	1	4	1	/
6	Staffa orizzontale		4	1	4	1	/
7	chiave esagonale		4	1	4	1	1
8	Chiave aperta		4	1	4	1	1
9	Vite autofilettante		8	2	8	2	4
10	Cover di plastica		/	/	/	/	1

INSTALLAZIONE

Per pavimenti in cemento o legno

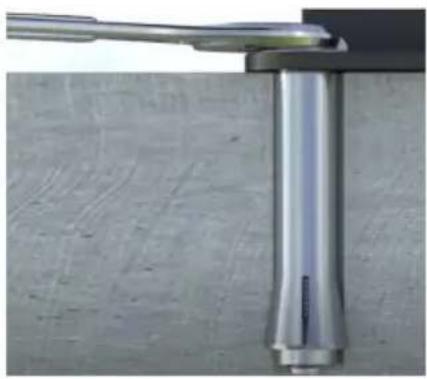

Passaggio 1.Segnare punti di foratura nell	Passaggio 2.utilizzare un trapano a	Passaggio 3.Martellare la vite
posizioni di installazione appropriate.	percussione per realizzare un foro d ∅ 12 nei punti contrassegnati.	ancoraggio nel foro praticato.

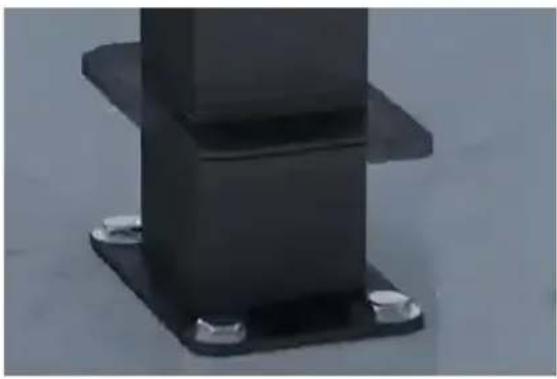

Passaggio 4. Stringer le viti	Passaggio 5.Chiudere il coperchio e completare il fissaggio del montante.

Nota: assicurarsi che la colonna sia in posizione verticale quando si fissa la piastra inferiore del montante.

Montaggio con corrimano (orizzontale)

Passaggio 1: staffa fissa

Passo 2: Determinare la posizione di installazione del corrimano, quindi segnare la posizione sotto il corrimano e i fori della staffa e praticare con un trapano da ∅ 5,5-∅ 5,6 mm.

Passaggio 3: utilizzare le viti autofilettanti nell'accessorio per fissare il corrimano al supporto.

È adatto anche per l'installazione di corrimano e staffe ad arco.

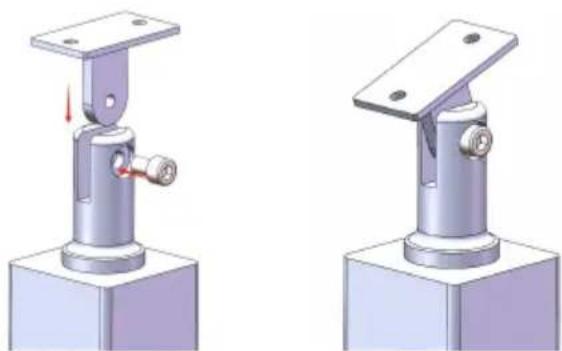

Montaggio con corrimano (gradiente)

Passaggio 1: staffa fissa

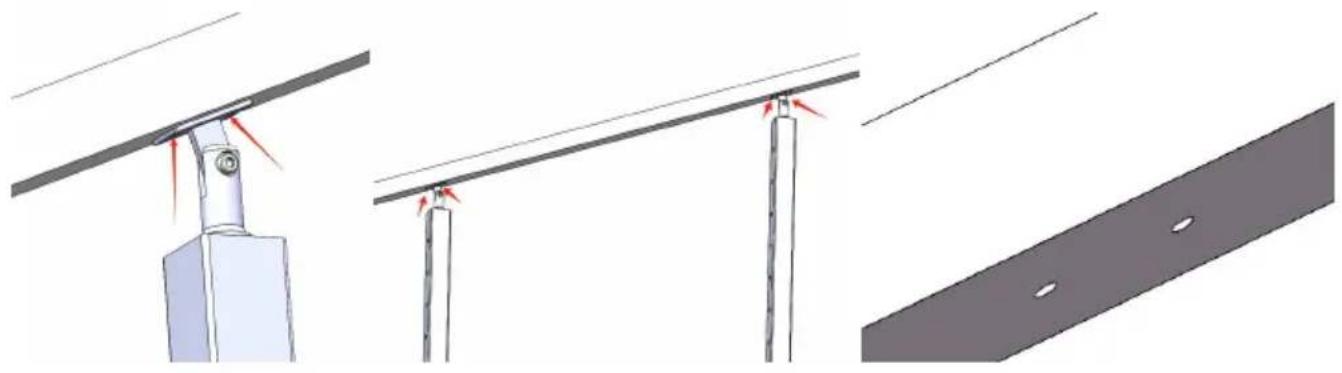

Passaggio 2: regolare l'angolo della staffa per adattarla alla parte inferiore del corrimano. Determinare la posizione di installazione del corrimano, quindi contrassegnare la posizione sotto il corrimano e i fori della staffa. Praticare i fori con un trapano da ∅ 5,5-∅ 5,6 mm.

Nota: il corrimano e la staffa possono essere prefissati con l'aiuto di strumenti di serraggio, in modo che più punti di installazione della staffa possano essere contrassegnati e posizionati

contemporaneamente.

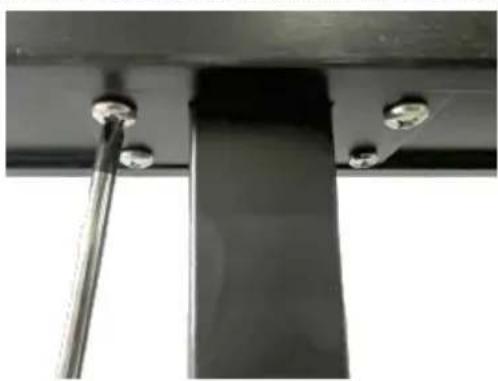

Passaggio 3: rimuovere la staffa dal montante, quindi utilizzare le viti autofilettanti nell'accessorio per fissare la staffa al corrimano. Fissare nuovamente il montante e la staffa.

È adatto anche per l'installazione corrimano e staffe ad arco.	Per il modello HR-017

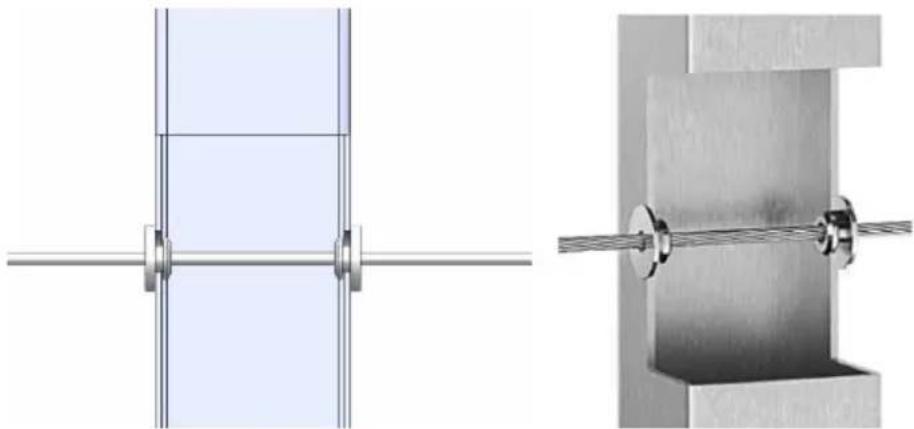

Installare con fune metallica e raccordi

Per la manica protettiva della ruota di livello

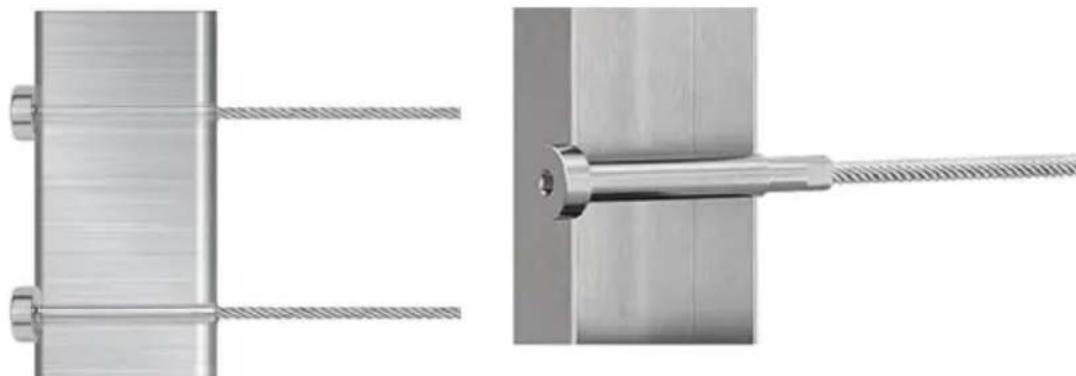

Per tensionatore a perno Montaggio orizzontale e angolare

Per tenditore a tenditore e terminale fisso

Importato negli Stati Uniti: Sanven Technology Ltd. Suite 250, 9166 Anaheim Place, Rancho Cucamonga, CA 91730

UK

REP

Pooledas Group Ltd

Tecnico Supporto e certificato di garanzia elettronica
