Typ produktu	Słupek balustrady linowej
Marka	Vevor
Model	HR-018
Materiał	Stal nierdzewna
Główne zastosowanie	Montaż na słupie do systemów linowych i akcesoriów dekoracyjnych
Przybliżona wysokość	91 cm (36 cali)
Średnica słupka	3,8 cm (1,5 cala)
Przybliżona masa netto	1,2 kg
Kompatybilność podłoża	Beton i drewno
Funkcje	Wspornik lin stalowych, mocowanie poręczy poziomej i nachylonej
Zawartość zestawu	Słupek, płyta podstawy, śruby kotwiące, wsporniki, wkręty samogwintujące, pokrywa
Dołączone akcesoria	Wsporniki poręczy, śruby, kołki
Konserwacja i czyszczenie	Czyścić wilgotną szmatką; unikać środków ściernych
Odporność na rdzę	Tak, dzięki stali nierdzewnej
Bezpieczeństwo	Przechowywać małe elementy poza zasięgiem dzieci; zalecany montaż przez profesjonalistę
Możliwość naprawy	Części zamienne dostępne na stronie Vevor
Informacje ogólne	Niezalecane do stref przybrzeżnych; zapoznaj się z pełną instrukcją na notice-facile.com

Często zadawane pytania - HR-018 Vevor

Jak zamontować słupek na betonowym podłożu?

Zaznacz punkty wiercenia, użyj młotka udarowego, aby wywiercić otwór ∅12 mm, włóż śruby kotwiące i dokręć. Na koniec zamknij pokrywę. Upewnij się, że słupek jest pionowy.

Czy mogę użyć tego słupka do balustrady zewnętrznej?

Tak, słupek ze stali nierdzewnej jest odporny na rdzę i korozję. Nie jest jednak zalecany do projektów nadmorskich ze względu na ekspozycję na sól.

Czy zestaw zawiera liny i poręcz?

Nie, ten produkt zawiera tylko słupek i akcesoria montażowe. Liny stalowe, zestaw balustrady i poręcz są sprzedawane osobno.

Jak przymocować poręcz do słupka?

Najpierw przymocuj wspornik do słupka, a następnie zaznacz otwory na poręczy. Wywierć otwór wiertłem ∅5,5–5,6 mm, a następnie użyj dołączonych wkrętów samogwintujących, aby przymocować poręcz do wspornika.

Czy słupek jest regulowany pod względem wysokości?

Sam słupek nie jest regulowany pod względem wysokości. Jest dostarczany o stałej wysokości (około 91 cm). Aby dokonać regulacji, może być konieczne przycięcie słupka, ale nie jest to zalecane bez zapoznania się z instrukcją.

Jaka jest maksymalna odległość między słupkami?

Ta informacja nie jest podana w instrukcji. Ogólnie w przypadku balustrady linowej odległość między słupkami nie powinna przekraczać 1,5 metra, aby spełnić normy bezpieczeństwa. Sprawdź lokalne przepisy.

Jak konserwować słupek ze stali nierdzewnej?

Regularnie czyść wilgotną szmatką i łagodnym detergentem. Unikaj środków czyszczących ściernych lub zawierających chlor. Spłucz czystą wodą i osusz, aby uniknąć smug.

Czy mogę zamontować ten słupek na drewnianym podłożu?

Tak, instrukcja wskazuje, że nadaje się do podłoży betonowych i drewnianych. Użyj odpowiednich wkrętów do drewna (niedołączonych) jako uzupełnienie kotew, jeśli to konieczne.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować młota udarowego (do betonu), wiertarki, wierteł ∅12 mm i ∅5,5–5,6 mm, poziomicy, klucza i śrubokręta.

Co zrobić, jeśli brakuje jakiejś części?

Skontaktuj się z obsługą klienta Vevor przez stronę www.vevor.com/support. Przygotuj numer modelu (HR-018) i dowód zakupu, aby uzyskać części zamienne.

INSTRUKCJA OBSŁUGI HR-018 Vevor

Techniczny Certyfikat wsparcia i e-gwarancji www.vevor.com/support

SŁUPEK PORĘCZY KABLOWEJ

MODEL: HR-001/HR-002/HR-003/HR-004/HR-005/HR-006/HR-007/HR-008/HR-009/HR-010/HR-011/HR-012/HR-013/HR-014/HR-015/HR-016/HR-017/HR-018/HR-019/HR-020/HR-021/HR-022/HR-023

< Zdjęcie wyłącznie w celach informacyjnych >

OSTRZEŻENIE: Przed przystąpieniem do obsługi lub serwisowania tego produktu należy przeczytać i zrozumieć całą niniejszą instrukcję. Niezastosowanie się do tych ostrzeżeń i instrukcji może spowodować obrażenia ciała lub uszkodzenie cennego mienia.

1. Ostrzeżenie wskazuje, że należy podjąć odpowiednie działania, aby uniknąć potencjalnego niebezpieczeństwa obrażeń ciała.
2. Możliwości produktu dotyczą wyłącznie prawidłowo i całkowicie zmontowanego produktu.
3. Małe części zamienne należy trzymać poza zasięgiem dzieci. To nie jest zabawka. Nie pozwalaj dzieciom na zabawę.
4. Dodatkowe informacje dotyczące części wymienionych na kolejnych stronach można znaleźć w schemacie montażu w niniejszej instrukcji. Rozpakuj i oddziel wszystkie części w czystym miejscu pracy.

ZACHOWAJ TE INSTRUKCJE

GŁÓWNE CECHY

Ten produkt jest używany głównie do montażu kolumn z funkcjami drutowymi i akcesoriami dekoracyjnymi.

Słupek poręczy kablowych firmy VEVOR wykonany jest w całości ze stali nierdzewnej, która charakteryzuje się dużą odpornością na rdzę i korozję. Będzie działać przez długi czas w przypadku balustrad wewnętrznych i zewnętrznych przy niewielkich wymaganiach konserwacyjnych. Należy pamiętać, że nie jest on zalecany do projektów przybrzeżnych.

Dokładamy wszelkich starań, aby zapewnić wysoką jakość produktów i profesjonalną obsługę oraz sprawić, że VEVOR będzie niezawodną marką.

INSTRUKCJA INSTALACJI

Wskazanie instalacji i odpowiedni słupek

Ma zastosowanie do wszystkich scenariuszy instalacji inżynieryjnych.

Uwaga: ten produkt zawiera wyłącznie kolumnę i elementy mocujące do niej, z wyłączeniem liny stalowej, zestawu poręczy kablowych i poręczy.

NIE	składniki	Zdjęcie	ILOŚĆ
			Dopasowany model
			HR-001/HR-002	HR005~HR012/HR-019/HR-0 21/HR-0 23/	HR-00 3/HR-00 4	HR-013 ~ HR-01 6/HR-018 /HR-0 20/HR-0 22/	HR-017
1	post		4	1	4	1	/
			/	/	/	/	1
2	Kwadratowa osłona		4	1	/	/	/
3	Prostokątna osłona		/	/	4	1	/
4	śrubakotwowa		16	4	16	4	4
5	Zakrzywionywspornik		4	1	4	1	/
6	Wspornikpoziomy		4	1	4	1	/
7	kluczsześciokątny		4	1	4	1	1
8	Kluczpłaski		4	1	4	1	1
9	Śrubagwintująca		8	2	8	2	4
10	Plastikowaobudowa		/	/	/	/	1

INSTALACJA

Do podłóg betonowych lub drewnianych

Krok 1. Zaznacz punkty wiercenia w odpowiednich miejscach.

Krok 2. Za pomocą wiertarki udarowej wykonaj w wyznaczonych miejscach otwory.

Krok 3. Wbij śrubę kotwową w wywiercony otwór.

miejscach montażu.	zaznaczonych punktach otwór o średnicy 12.
Krok 4. Dokręć śrub	Krok 5. Zamknij pokrywę i dokończ mocov słupka.

Uwaga: Podczas mocowania dolnej płyty słupka upewnij się, że kolumna jest ustawiona pionowo.

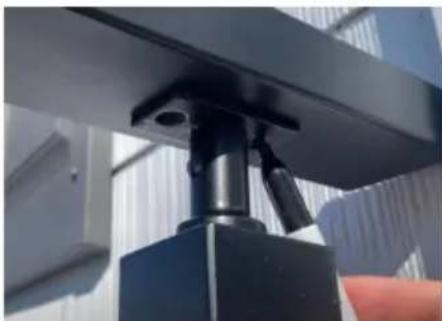

Mocowanie z poręczą (poziomo)

Krok 1: Zamocuj wspornik.

Krok 2: Określ pozycję montażową poręczy, a następnie zaznacz położenie pod poręczą i otworami wspornika i wywierć otwory wiertłem 5,5-5,6 mm.

Krok 3: Użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować poręcz do wspornika.

Nadaje się również do montażu poręczy łukowych i wsporników.

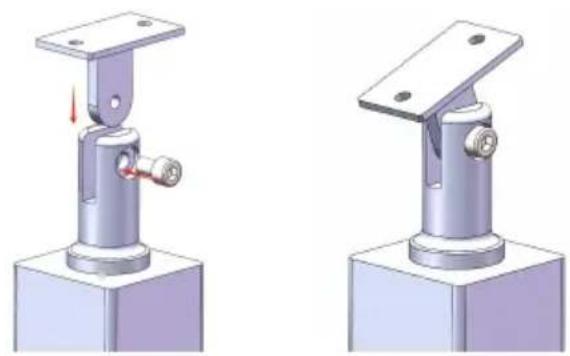

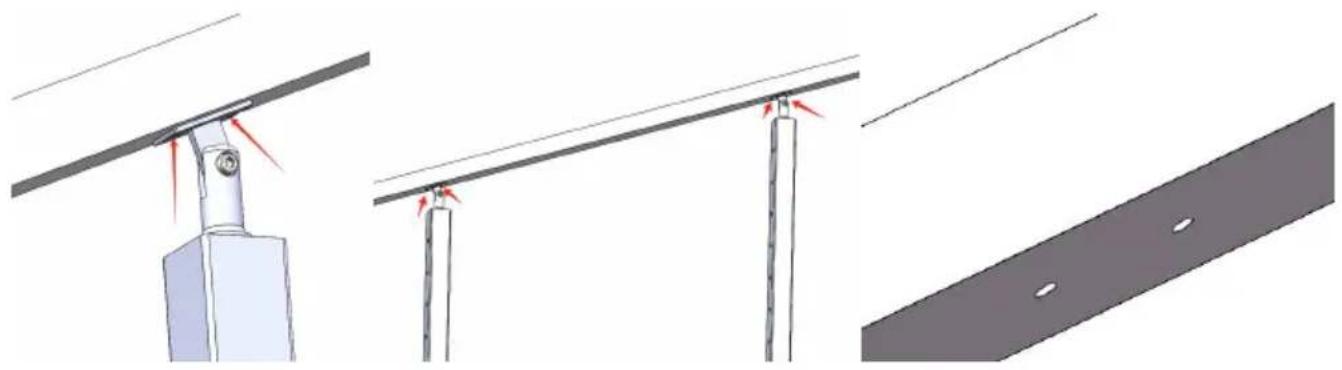

Montaż z poręczą (gradient)

Krok 1: Naprawiono wspornik

Krok 2: Dostosuj kąt wspornika, aby dopasować go do spodniej strony poręczy. Określ pozycję montażową poręczy, a następnie zaznacz pozycje pod poręczą i otworami wspornika, a następnie wywierć otwory wiertłem ∅ 5,5 - ∅ 5,6 mm.

Uwaga: Poręcz i wspornik można wstępnie zamocować za pomocą narzędzi zaciskowych, dzięki czemu można jednocześnie zaznaczyć i ustawić wiele punktów montażowych wspornika.

Krok 3: Zdejmij wspornik ze słupka, a następnie użyj wkrętów samogwintujących znajdujących się w akcesorium, aby przymocować wspornik do poręczy.

Zamocuj ponownie słupek i wspornik.

Nadaje się również do montaż poręczy łukowych i wsporników	Dla modelu HR-017

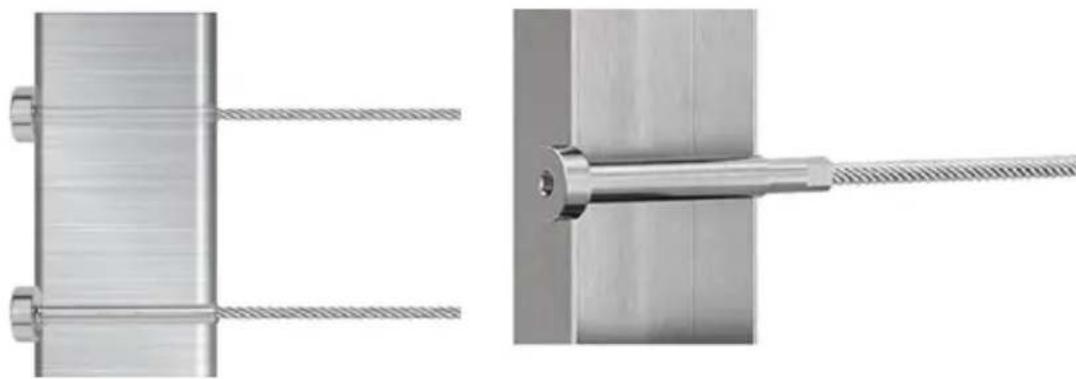

Montaż za pomocą liny stalowej i okuć

Do tulei zabezpieczającej koło poziome

Do napinacza dwustronnego, montaż poziomy i kątowy

Do napinacza śruby rzymskiej i zacisku stałego

Wyprodukowano w Chinach
