AA70000304 - Bausatz Vevor - Kostenlose Bedienungsanleitung

Produkttyp	Rahmentor-Bausatz
Marke	Vevor
Modell	AA70000304
Material	Stahl Q235 (Kohlenstoffstahl)
Verstellbare Breite	40 bis 72 Zoll (101 bis 183 cm)
Höhe	47 Zoll (119 cm)
Farbe	Schwarz
Empfohlene Verwendung	Gartentore, Schuppen, Zäune, Scheunentore
Kit-Inhalt	2 Pfosten, 2 kleine Rohre, 2 große Rohre, 4 Rohrkappen, 1 Riegelanschluss, Schrauben M6x50 (4), Inbusschlüssel S4 (1), Schrauben M5x18 (24), Schrauben M5x65 (16), Schrauben M6x40 (4), Schrauben M5x10 (2), Schrauben M5x30 (4)
Gesamtzahl der Schrauben	50 Schrauben (ca.)
Geschätztes Gewicht	Ca. 10 kg
Montage	Anleitung enthalten, einfache Montage durch Stecken und Verschrauben
Sicherheit	Tragen Sie bei der Installation eine Schutzbrille, Handschuhe, Staubmaske und Gehörschutz
Pflege	Mit einem trockenen Tuch reinigen; längere Feuchtigkeit vermeiden, um Korrosion zu verhindern
Reparierbarkeit	Ersatzteile verfügbar (Schrauben, Rohre); Austausch möglich
Garantie und Support	Technische Unterstützung unter www.vevor.com/support
Hersteller	Shanghai Muxin Muye Youxian Gongsi, Shanghai, China
EU-Vertreter	Mainzer Landstr. 69, 60329 Frankfurt am Main
US-Importeur	Sanven Technology Ltd.
Wichtiger Hinweis	Die montierte Tür trägt nur ihr eigenes Gewicht; hängen Sie keine schweren Gegenstände auf

Häufig gestellte Fragen - AA70000304 Vevor

Welche Abmessungen hat das Kit AA70000304?

Das Modell AA70000304 bietet eine verstellbare Breite von 40 bis 72 Zoll (101 bis 183 cm) und eine Höhe von 47 Zoll (119 cm).

Wie stelle ich die Breite des Tors ein?

Stecken Sie das kleine Rohr in das große Rohr und passen Sie die Einstecktiefe auf die gewünschte Länge an. Befestigen Sie dann mit den mitgelieferten Schrauben. Die oberen und unteren horizontalen Rohre werden auf die gleiche Weise eingestellt.

Welche Werkzeuge werden für die Montage benötigt?

Das Kit enthält einen Inbusschlüssel S4. Sie benötigen außerdem eine Bohrmaschine für die Führungslöcher und ggf. einen Schraubendreher für die kleinen Schrauben.

Kann ich dieses Kit für eine vorhandene Holztür verwenden?

Ja, dieses Kit ist entwickelt, um Holztüren zu verstärken und ein Durchhängen zu verhindern. Bohren Sie einfach Löcher in die Holzstäbe und befestigen Sie sie mit den mitgelieferten Schrauben an den Rohren.

Wie befestige ich die Scharniere?

Befestigen Sie die Scharniere gemäß Schritt 4 der Anleitung am Türpfosten. Setzen Sie dann die montierte Tür auf die Scharniere und schrauben Sie sie fest.

Was tun, wenn eine Schraube fehlt?

Kontaktieren Sie den Vevor-Support unter www.vevor.com/support. Sie können auch handelsübliche Schrauben der gleichen Abmessungen (M5 oder M6) unter Einhaltung der angegebenen Längen verwenden.

Welche Sicherheitsvorkehrungen sollte ich treffen?

Tragen Sie bei der Verwendung von Elektrowerkzeugen oder beim Bohren stets eine Schutzbrille, Handschuhe, eine Staubmaske und einen Gehörschutz.

Ist dieses Kit für ein Scheunentor geeignet?

Ja, der Hersteller gibt an, dass es für Gartentore, Einfahrtstore, Korraltore und Scheunentore geeignet ist. Überprüfen Sie die Abmessungen, um die Kompatibilität sicherzustellen.

Wie reinige und pflege ich den Rahmen?

Reinigen Sie regelmäßig mit einem trockenen Tuch, um Staub zu entfernen. Vermeiden Sie längere Feuchtigkeit, um Korrosion des Stahls zu verhindern.

Wo finde ich den technischen Support?

Der technische Support und das elektronische Garantiezertifikat sind auf der Website www.vevor.com/support verfügbar.

BEDIENUNGSANLEITUNG AA70000304 Vevor

CE REP : E-CrossStu GmbH.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Rahmentorbausatz

BENUTZERHANDBUCH

MODELL:AA70000301 & AA70000302 & AA70000303 & AA70000304

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

RAHMENTOR

BAUKASTEN

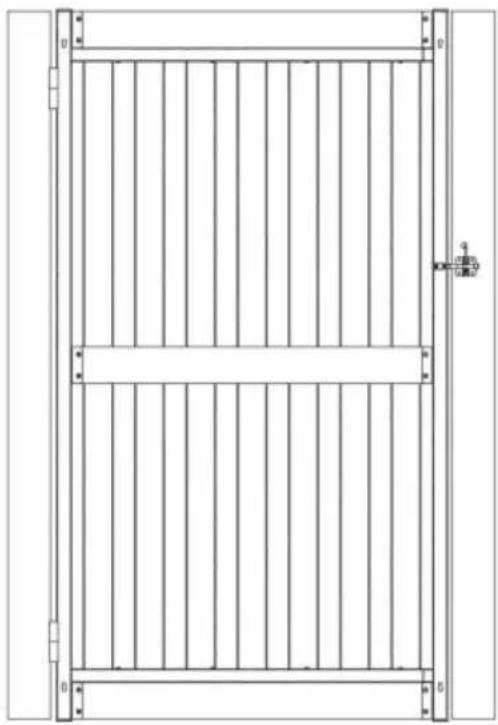

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Staubmaske.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG!

1. Bitte lesen Sie die Anleitung sorgfältig durch.
2. Überprüfen Sie nach Erhalt der Ware, ob das Zubehör
   sind abgeschlossen.
3. Produkte können auf kleine Schuppentüren angewendet werden, wie Garten
   Türen, Einfahrtstüren, Korraltüren, Scheunentore, sonstige Türen usw.
4. Die montierte Tür kann nur ihr eigenes Gewicht tragen und kann nicht
   Personen daraufstellen oder schwere Gegenstände aufhängen.

PRODUKTBESCHREIBUNG

Gartentüren, Zäune, Zäune usw. bestehen in der Regel aus Holz

Türen, Holztüren im Freien langfristige Sonne und Regen, leicht zu

erscheinen Alterung, Erschlaffung, Schütteln und andere Phänomene, so können Sie

Reparieren Sie die Holztür durch die Türrahmenstütze, um ihre

Lebensdauer.

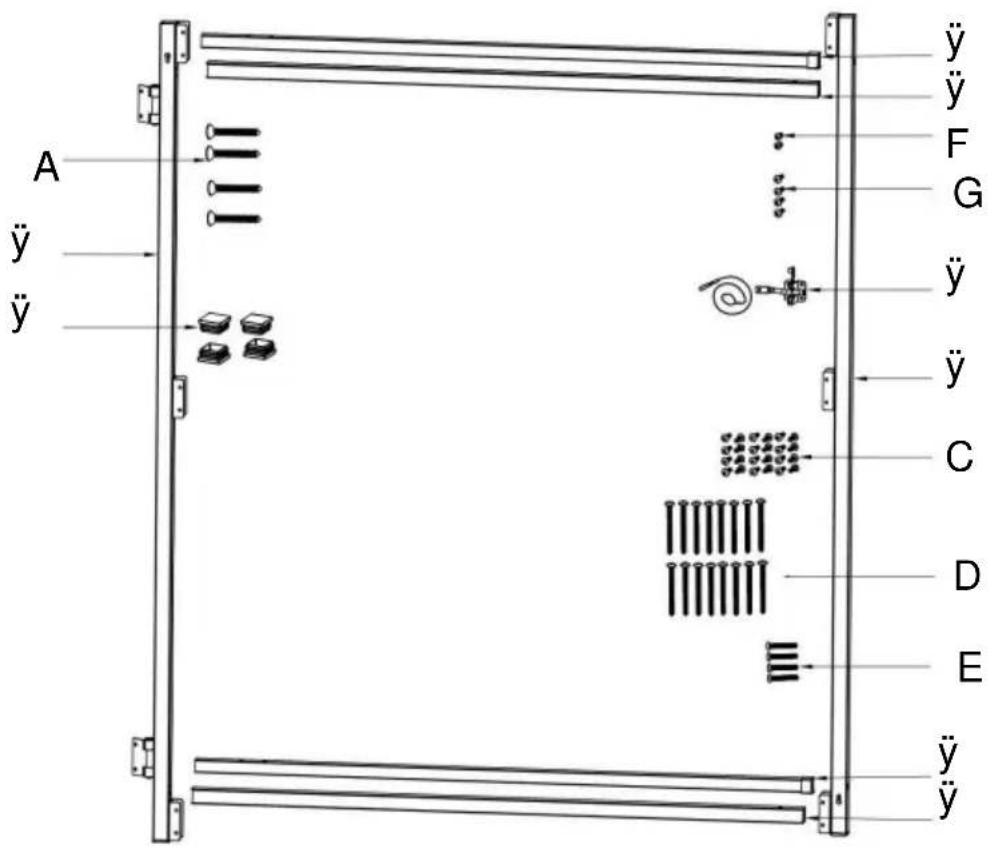

PRODUKTSTRUKTUR

Artikel	Beschreibung	AA70000301	AA70000302	AA70000303	AA70000304
	Spalte	1 Stück	1 Stück	1 Stück	1 Stück
	Spalte	1 Stück	1 Stück	1 Stück	1 Stück
	Kleines Röhrchen	2 Stück	2 Stück	2 Stück	2 Stück
	Großes Rohr	2 Stück	2 Stück	2 Stück	2 Stück
	Rohrstopfen	4 Stück	4 Stück	4 Stück	4 Stück
	Verschlussbeschlag	1 Stück	1 Stück	1 Stück	1 Stück
Eine	M6*50 Senkkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück
B	S4 Inbusschlüssel	1 Stück	1 Stück	1 Stück	1 Stück
C	M5*18 Rundkopfschraube	24 Stück	24 Stück	24 Stück	24 Stück
D	M5*65 Rundkopfschraube	16 Stück	16 Stück	16 Stück	16 Stück
E	M6*40 Senkschraube	4 Stück	4 Stück	4 Stück	4 Stück
F	M5*10 Rundkopfschraube	2 Stück	2 Stück	2 Stück	2 Stück
G	M5*30 Rundkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück

INSTALLATIONSVERFAHREN

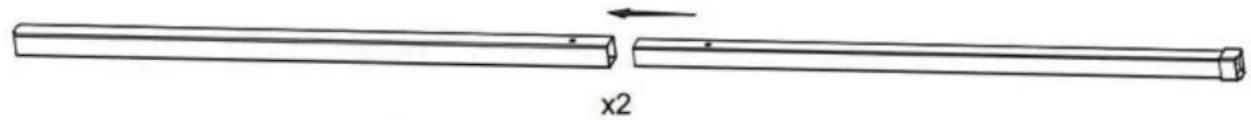

Schritt1
In das Rohr einsetzen

Stecken Sie das kleine Rohr in das große Rohr und passen Sie den Einsteckabstand an entsprechend der benötigten Länge. Die oberen und unteren Rohrsätze sind die Dasselbe.

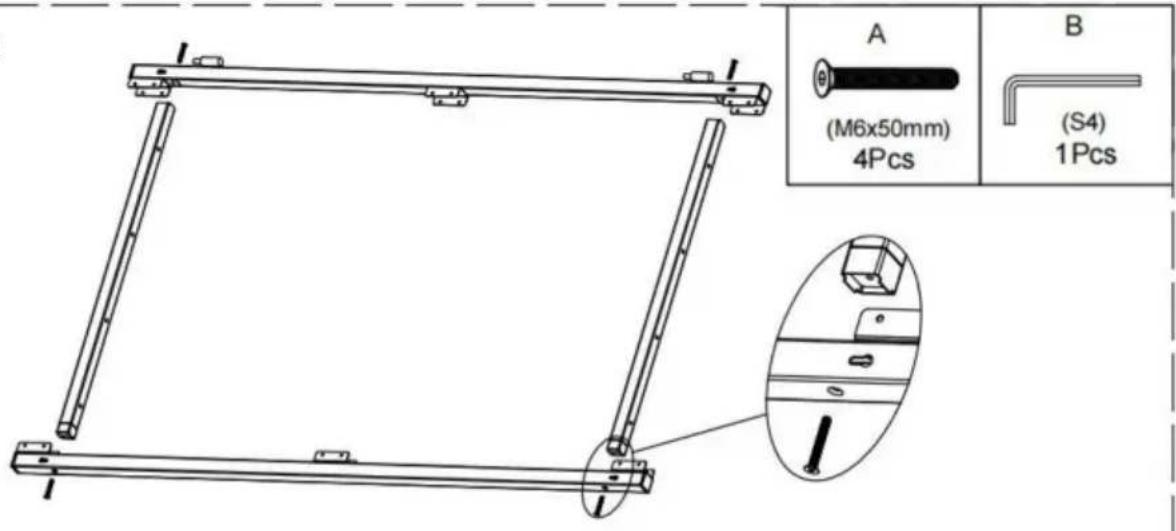

Schritt2

Das montierte horizontale Rohr gemäß den Anweisungen in die Säule einsetzen. Positionieren Sie die kleine Wölbung an beiden Enden, befestigen Sie sie fest mit Schraube und installieren Sie auch die oberen und unteren beiden Rohrgruppen.

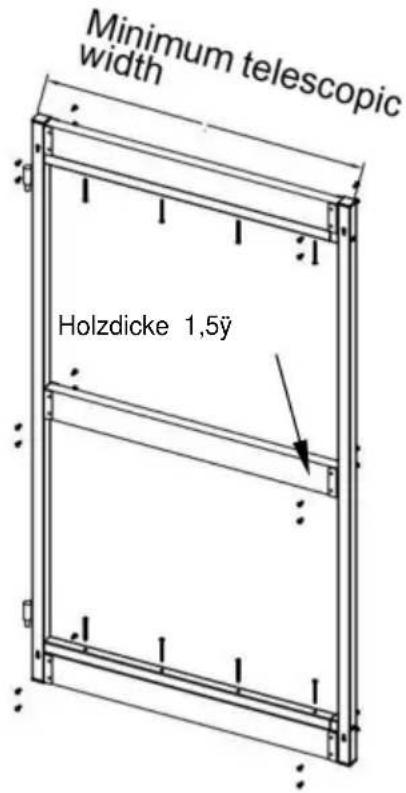

Schritt3

Breitenverstellbereich:
ÿ 36ÿ- 60ÿ ÿ
40ÿ- 72ÿ ÿ
60ÿ- 96ÿ

Die Breite der oberen und unteren horizontalen Rohre kann an die unterschiedlichen Längen der Holzstäbe angepasst werden. Bringen Sie die Holzstäbe der entsprechenden

Länge wie in der Abbildung gezeigt in die Klemmposition, drücken Sie die Holzstäbe in die Mit der beiden Säulen und stellen Sie den Türrahmen so ein, dass er rechtwinklig wird. Befestigen Sie zuerst die beiden Enden der Holzstäbe mit Schraube C und verbinden Sie die Holzstäbe dann sicher mit den horizontalen Rohren mit Schraube D.

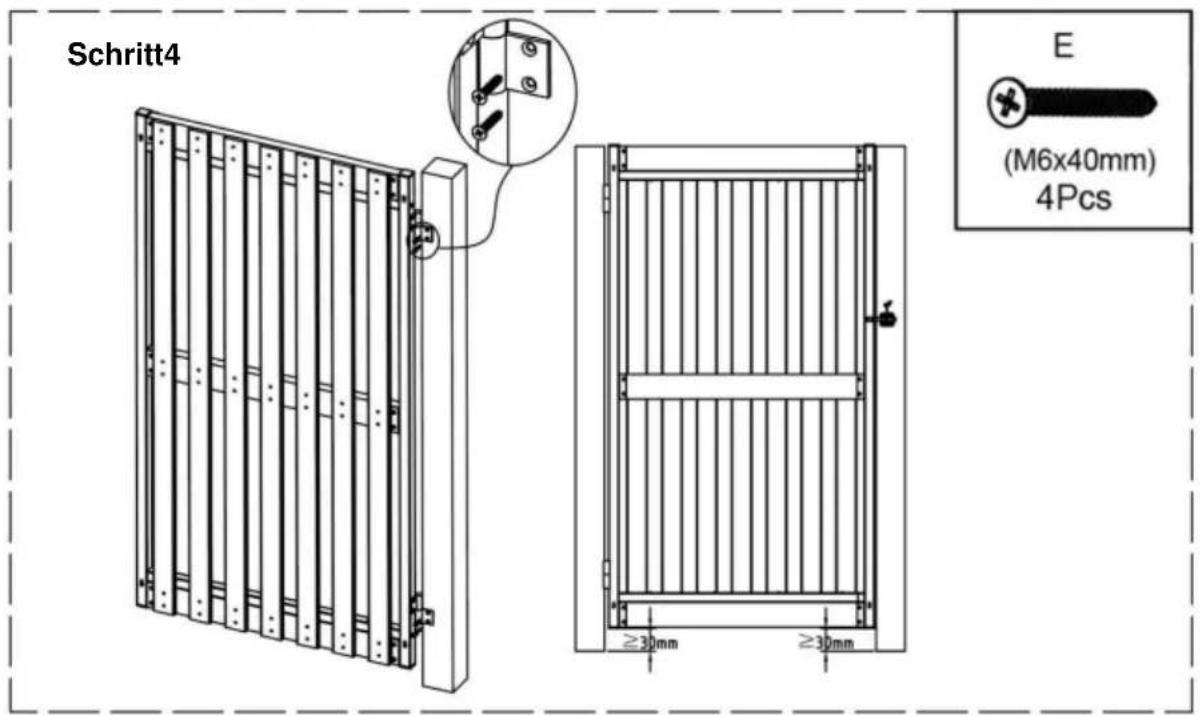

Befestigen Sie die Scharniere wie gezeigt am Türpfosten und befestigen Sie dann die montierte Tür an den Scharnieren.

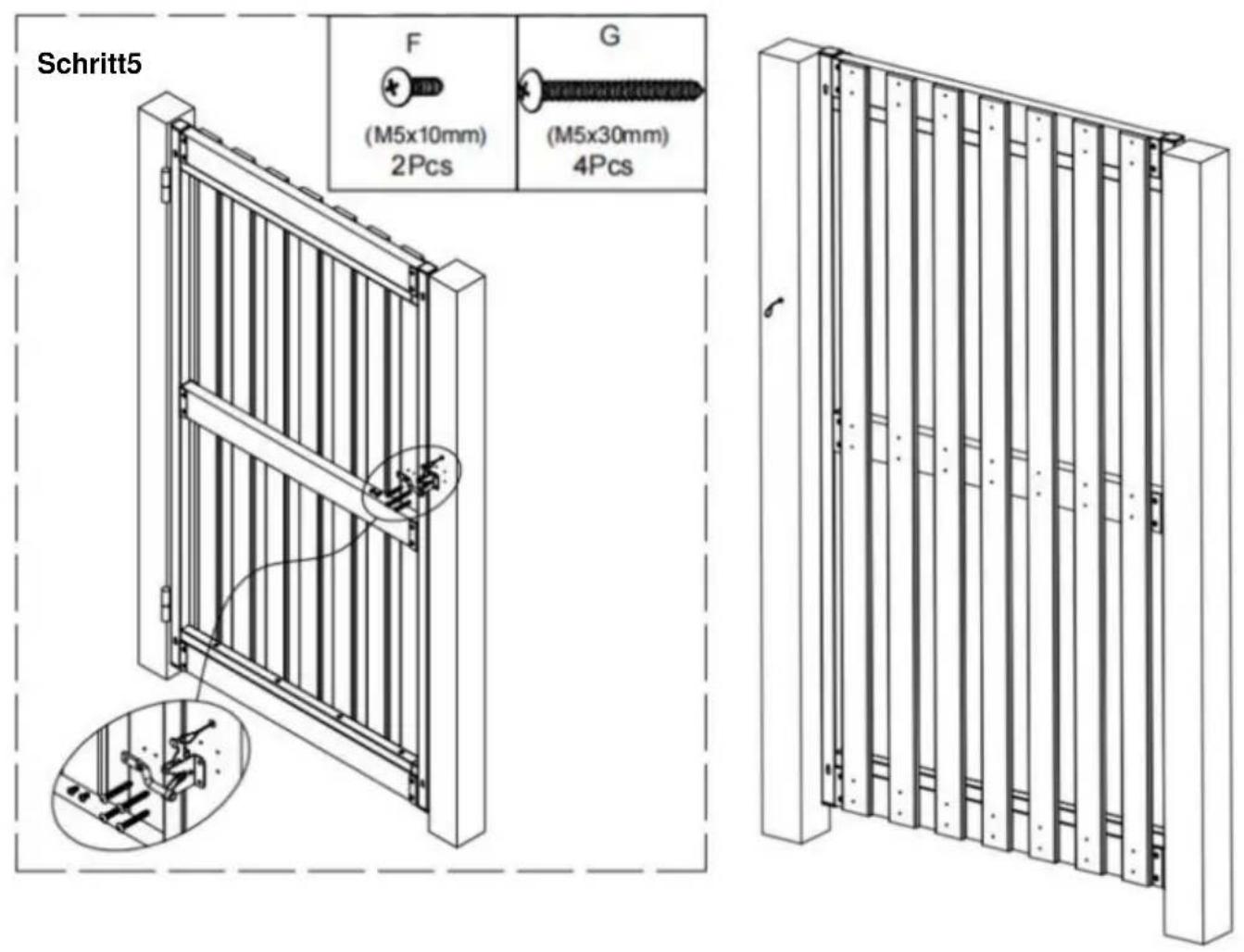

Befestigen Sie den Riegelbeschlag mit Schrauben am Tor.

1. Schließen Sie das Tor und zentrieren Sie den Riegel.

2. Markieren Sie die Schraubenlöcher, bohren Sie vier Löcher für der Riegel und zwei Löcher für die Stange.

3. Riegel mit Schraube F montieren, Riegel mit Schraube G.

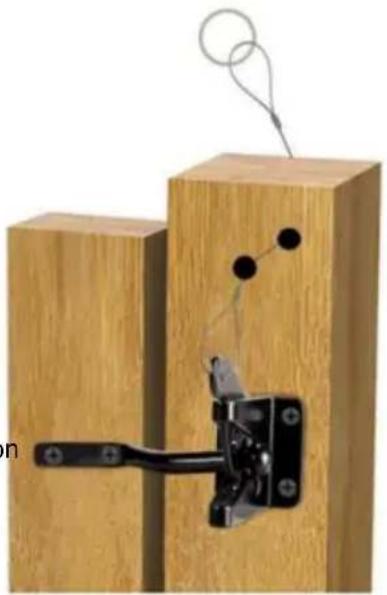

4. Bohren Sie ein Loch in den Pfosten und befestigen Sie einen Draht von den Riegel am Ring, wie rechts gezeigt.

Spez. Modell	AA70000301 AA70000302 AA70000303 AA70000304
Material		Q235AQ235A	Q235A	Q235A
Breite		60-96 Zoll60-96 360 Zoll		40-72 Zoll
Höhe	65 Zoll 47 Zoll		65 Zoll	47 Zoll
Farbe Schwarz Schwarz			Schwarz	Schwarz

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai

200000 CN.

EG-Vertreter: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK-VERTRETER: YH CONSULTING LIMITED.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
