AA70000304 - Zestaw konstrukcyjny Vevor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zestaw do budowy bramy ramowej
Marka	Vevor
Model	AA70000304
Materiał	Stal Q235 (stal węglowa)
Regulowana szerokość	40 do 72 cali (101 do 183 cm)
Wysokość	47 cali (119 cm)
Kolor	Czarny
Zalecane zastosowanie	Bramy ogrodowe, szopy, ogrodzenia, bramy stodoły
Zawartość zestawu	2 słupki, 2 małe rury, 2 duże rury, 4 zaślepki rur, 1 łącznik z zatrzaskiem, śruby M6x50 (4), klucz imbusowy S4 (1), śruby M5x18 (24), śruby M5x65 (16), śruby M6x40 (4), śruby M5x10 (2), śruby M5x30 (4)
Całkowita liczba śrub	50 śrub (około)
Szacunkowa waga	Około 10 kg
Montaż	Instrukcja w zestawie, prosty montaż przez wsunięcie i skręcenie
Bezpieczeństwo	Podczas instalacji nosić okulary ochronne, rękawice, maskę przeciwpyłową i ochronniki słuchu
Konserwacja	Czyścić suchą szmatką; unikać długotrwałej wilgoci, aby zapobiec korozji
Naprawialność	Dostępne części zamienne (śruby, rury); możliwa wymiana
Gwarancja i wsparcie	Pomoc techniczna przez www.vevor.com/support
Producent	Shanghai Muxin Muye Youxian Gongsi, Szanghaj, Chiny
Przedstawiciel UE	Mainzer Landstr.69, 60329 Frankfurt nad Menem
Importer w USA	Sanven Technology Ltd.
Ważna uwaga	Zmontowana brama utrzymuje tylko własny ciężar; nie wieszać ciężkich przedmiotów

Często zadawane pytania - AA70000304 Vevor

Jakie są wymiary zestawu AA70000304?

Model AA70000304 oferuje regulowaną szerokość od 40 do 72 cali (101 do 183 cm) i wysokość 47 cali (119 cm).

Jak wyregulować szerokość bramy?

Włóż małą rurę do dużej rury i dostosuj głębokość wsunięcia do żądanej długości. Następnie przymocuj za pomocą dołączonych śrub. Górna i dolna rura pozioma reguluje się w ten sam sposób.

Jakie narzędzia są potrzebne do montażu?

Zestaw zawiera klucz imbusowy S4. Będziesz także potrzebować wiertarki do otworów pilotowych oraz ewentualnie śrubokręta do małych śrub.

Czy mogę użyć tego zestawu do istniejących drewnianych drzwi?

Tak, ten zestaw jest przeznaczony do wzmacniania drewnianych drzwi, zapobiegając ich opadaniu. Wystarczy wywiercić otwory w drewnianych prętach i przymocować je do rur za pomocą dołączonych śrub.

Jak zamocować zawiasy?

Przymocuj zawiasy do ościeżnicy zgodnie z krokiem 4 instrukcji. Następnie umieść zmontowane drzwi na zawiasach i mocno je przykręć.

Co zrobić, jeśli brakuje śruby?

Skontaktuj się z pomocą techniczną Vevor przez www.vevor.com/support. Możesz również użyć standardowych śrub o tych samych wymiarach (M5 lub M6), zachowując podane długości.

Jakie środki ostrożności należy zachować?

Zawsze noś okulary ochronne, rękawice, maskę przeciwpyłową i ochronniki słuchu podczas używania narzędzi elektrycznych lub wiercenia.

Czy ten zestaw nadaje się do bramy stodoły?

Tak, producent wskazuje, że nadaje się do bram ogrodowych, bram wjazdowych, bram zagród i bram stodoły. Sprawdź wymiary, aby upewnić się co do kompatybilności.

Jak czyścić i konserwować ramę?

Regularnie czyść suchą szmatką, aby usunąć kurz. Unikaj długotrwałej wilgoci, aby zapobiec korozji stali.

Gdzie znaleźć pomoc techniczną?

Pomoc techniczna i elektroniczny certyfikat gwarancji są dostępne na stronie www.vevor.com/support.

INSTRUKCJA OBSŁUGI AA70000304 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW DO BUDOWY BRAMY RAMOWEJ

INSTRUKCJA OBSŁUGI

MODEL:AA70000301 i AA70000302 i AA70000303 i AA70000304

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRAMA RAMOWA

ZESTAW BUDOWLANY

MODEL:AA70000301 i AA70000302 i AA70000303 i AA70000304

Uwaga: Wygląd produktu, który otrzymasz, ma wpływ na jego ostateczny wygląd.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ważne instrukcje bezpieczeństwa

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ostrzeżenie: Podczas stosowania tego produktu należy używać ochronników słuchu.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić maskę przeciwpyłową.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

OSTRZEŻENIE!

1. Przeczytaj uważnie instrukcję.
2. Po otrzymaniu towaru należy sprawdzić, czy akcesoria są kompletne.
   są kompletne.
3. Produkty można stosować do małych drzwi szop, np. ogrodowych drzwi, drzwi podjazdowe, drzwi do zagród, drzwi do stodół, drzwi różnego rodzaju itp.
4. Zmontowane drzwi mogą utrzymać jedynie swój własny ciężar i nie mogą
   nie stawiać ludzi ani nie wieszać ciężkich przedmiotów.

OPIS PRODUKTU

Drzwi ogrodowe, ogrodzenia, płoty itp. są zazwyczaj wykonane z drewna drzwi, drzwi drewniane na zewnątrz, długotrwałe słońce i deszcz, łatwe do pojawiają się oznaki starzenia, wiotczenia, drżenia i inne zjawiska, dzięki czemu możesz napraw drewniane drzwi poprzez podporę ościeżnicy, aby przedłużyć jej żywotność okres użytkowania.

STRUKTURA PRODUKTU

Przedmiot	Opis	AA70000301	AA70000302 303	AA70000	AA70000304
	Kolumna I	1 szt.	1 szt.	1 szt.	1 szt.
	Kolumna II	1 szt.	1 szt.	1 szt.	1 szt.
	Mała rurka	2 szt.	2 szt.	2 szt.	2 szt.
	Duża rura	2 szt.	2 szt.	2 szt.	2 szt.
	Korek rurowy	4 szt.	4 szt.	4 szt.	4 szt.
	Zaczep zatrzaskowy	1 szt.	1 szt.	1 szt.	1 szt.
Śruba	stożkowa M6 *50	4 szt. 4 szt.	4 szt.		4 szt.
B	Klucz imbusowy S4	1 szt.	1 szt.	1 szt.	1 szt.
C	Śruba z łbem okrągłym M5*18	24 szt.	24 szt.	24 szt.	24 szt.
D	Śruba z łbem okrągłym M5*65	16 szt.	16 szt.	16 szt.	16 szt.
mi	Śruba stożkowa M6*40	4 szt.	4 szt.	4 szt.	4 szt.
F	Śruba z łbem okrągłym M5*10	2 szt.	2 szt.	2 szt.	2 szt.
G	Śruba z łbem okrągłym M5*30	4 szt.	4 szt.	4 szt.	4 szt.

PROCEDURE INSTALACJI

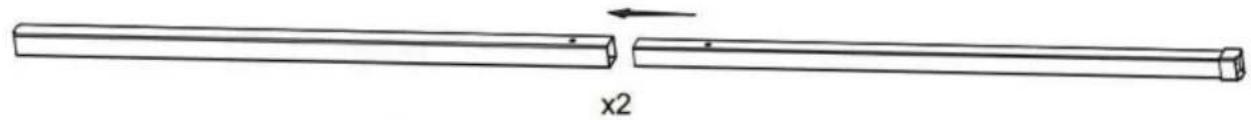

Krok 1
Włożyć do rurki

Włóż małą rurkę do dużej rurki i dostosuj odległość wsuwania zgodnie z wymaganą długością. Górny i dolny zestaw rur to To samo.

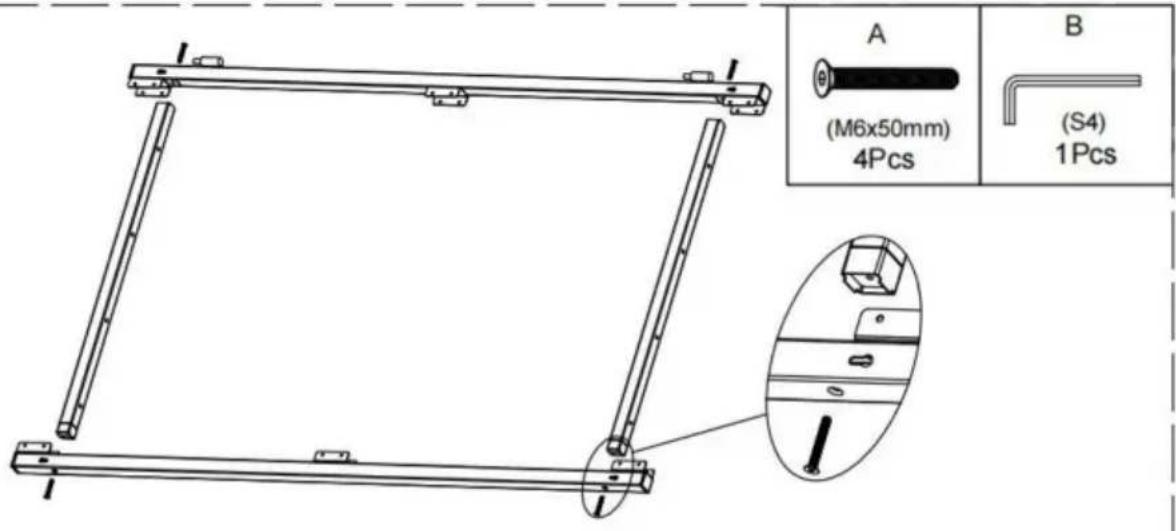

Krok 2

Włóż zmontowaną rurę poziomą do kolumny zgodnie z położenie małego wypukłego elementu na obu końcach i mocno przymocuj go śrubami, a następnie zainstaluj dwie górne i dolne grupy rur.

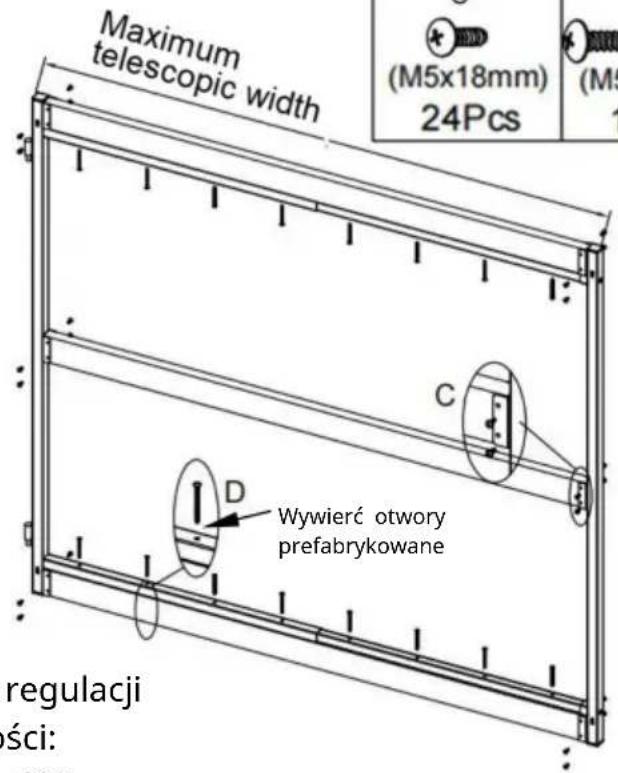

Krok 3

Zakres regulacji
szerokości:
36"- 60"
40"-72"
60"- 96"

Szerokość górnej i dolnej rury poziomej można dostosować do różnych długości drewnianych prętów. Jak pokazano na rysunku, umieść drewniane pręty o odpowiedniej długości w pozycji zaciskowej, dociśnij drewniane pręty na środku dwóch kolumn i dostosuj ościeżnicę drzwi, aby stała się kwadratowa. Najpierw przymocuj dwa końca drewnianych prętów śrubą C, a następnie solidnie połącz drewniane pręty z poziomymi rurami śrubą D.

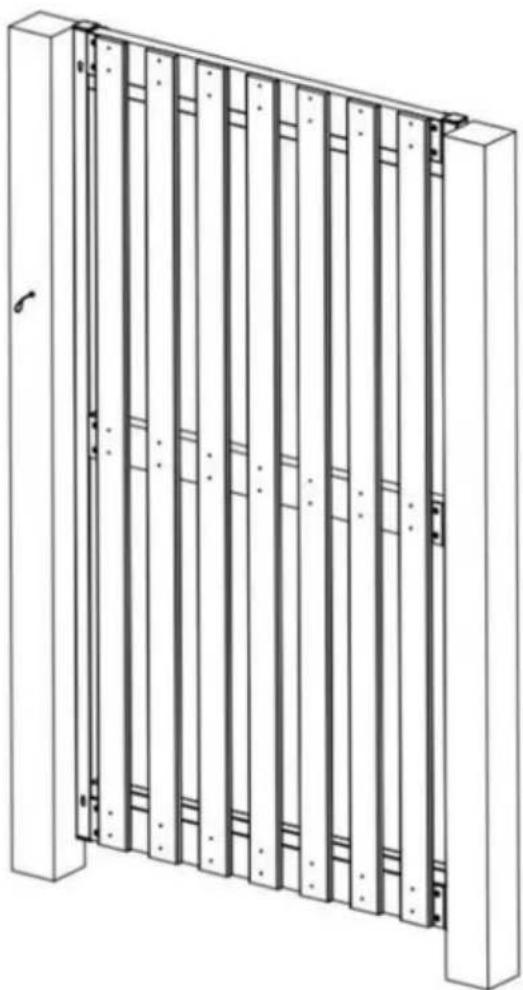

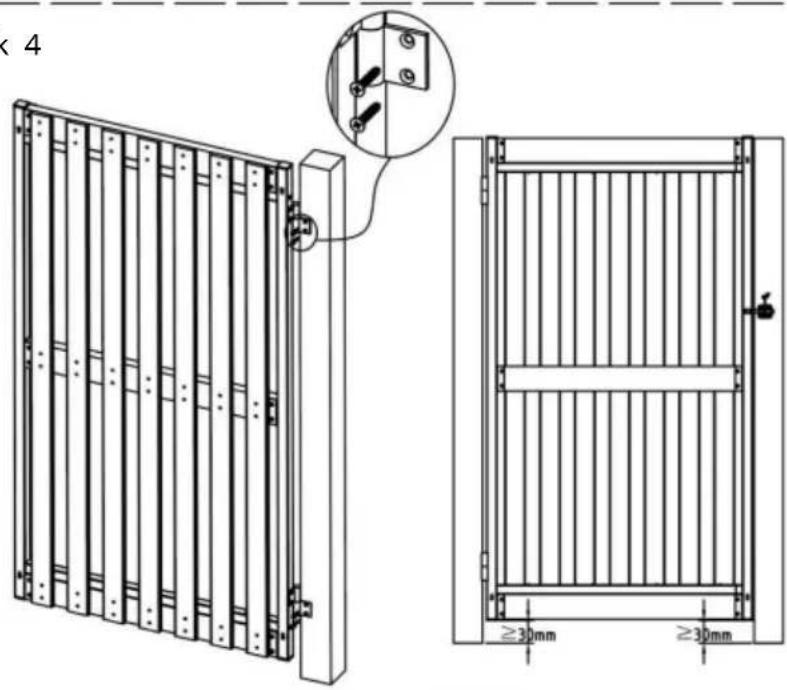

Krok 4

Przymocuj zawiasy do słupka drzwi, jak pokazano na rysunku, a następnie przymocuj zmontowane drzwi do zawiasów.

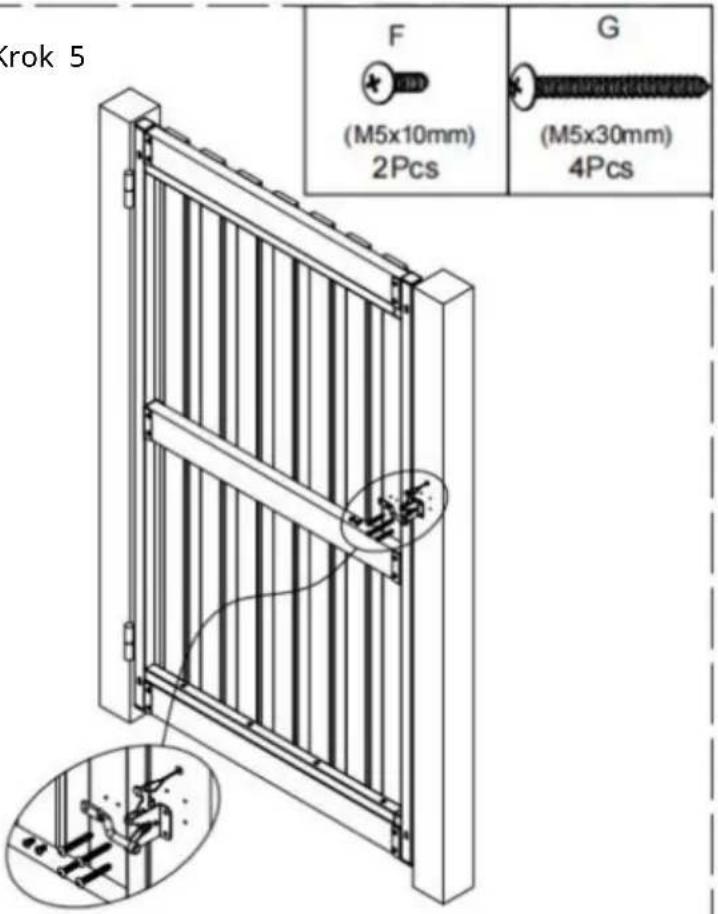

Krok 5

Przykręć zatrzask do bramki.

1. Zamknij bramkę i wyśrodkuj zatrzask.
2. Zaznacz otwory na śruby, wywierć cztery otwory pilotażowe zatrzask i dwa otwory na drążek.
3. Zamontuj rygiel za pomocą śruby F, zamontuj rygiel za pomocą śruba G.

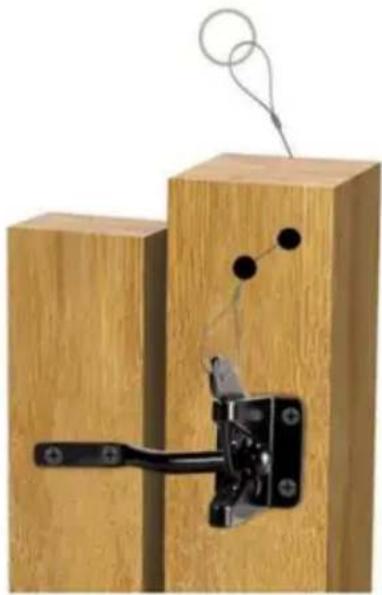

4. Wywierć otwór w słupku i przymocuj do niego drut zatrzask do pierścienia, jak pokazano po prawej stronie.

ModelSPECYFIKACJA	AA70000301 AA70000302 AA70000303 AA70000304
Tworzywo	Q235A	Q235A	Q235A	Q235A
Szerokość 60-96	cali60-96 cali		36-60 cali	40-72 cale
Wysokość	65 cali	47 cali	65 cali	47 cali
Kolor Czarny		Czarny Czarny Czarny

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Przedstawiciel KE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.
