Typ produktu	Zestaw do budowy bramy ramowej
Marka	Vevor
Model	AA70000301
Materiał	Stal Q235A
Regulowana szerokość	60 - 96 cali (152 - 244 cm)
Wysokość	65 cali (165 cm)
Kolor	Czarny
Waga	Około 8 kg
Zawartość zestawu	2 słupki, 2 małe rurki, 2 duże rurki, 4 zaślepki, 1 zamek, 4 śruby M6x50, 24 śruby M5x18, 16 śrub M5x65, 4 śruby M6x40, 2 śruby M5x10, 4 śruby M5x30, 1 klucz imbusowy S4
Główne funkcje	Wzmacnianie drewnianych drzwi, regulacja szerokości, łatwy montaż
Montaż	Postępuj zgodnie z krokami: włóż rurki, przykręć, wyreguluj szerokość, zamocuj zawiasy i zamek
Bezpieczeństwo	Nosić ŚOI: okulary ochronne, rękawice, maska przeciwpyłowa, ochrona słuchu
Konserwacja	Czyścić wilgotną szmatką, osuszyć, unikać środków ściernych
Naprawialność	Części zamienne dostępne na żądanie
Gwarancja	Elektroniczny certyfikat gwarancji na www.vevor.com/support
Wsparcie techniczne	Pomoc online na www.vevor.com/support
Zastosowania	Drzwi ogrodowe, ogrodzenia, drzwi do szopy, bramy wjazdowe
Wykończenie	Malowany na czarno

Często zadawane pytania - AA70000301 Vevor

Jaka jest maksymalna szerokość ramy dla modelu AA70000301?

Regulowana szerokość wynosi 60 do 96 cali (152-244 cm). Można regulować wkładając małą rurkę do dużej rurki i przykręcając.

Jakie materiały są użyte w tym zestawie?

Rama jest wykonana ze stali Q235A, solidnego i trwałego materiału. Śruby i akcesoria są ze stali obrabianej.

Jak zamontować ramę?

Postępuj zgodnie z instrukcją: włóż małe rurki do dużych rurek aby wyregulować szerokość, przymocuj słupki za pomocą śrub M6x50, następnie przymocuj drewniane belki za pomocą śrub M5x18 i M5x65. Na koniec zamontuj zawiasy i zamek.

Czy rama może utrzymać ciężar osoby?

Nie, zmontowane drzwi mogą utrzymać tylko swój własny ciężar. Zabronione jest wieszanie ciężkich przedmiotów lub trzymanie osób.

Jakie narzędzia są dołączone do zestawu?

Zestaw zawiera klucz imbusowy S4 do montażu. Będzie potrzebna wiertarka do otworów pilotujących.

Jak konserwować ramę, aby zapobiec rdzy?

Regularnie czyść wilgotną szmatką i dokładnie osusz. W razie potrzeby nałóż farbę antykorozyjną. Unikaj długotrwałej wilgoci.

Gdzie znaleźć instrukcję obsługi?

Instrukcja jest dostępna do darmowego pobrania na stronie notice-facile.com lub na www.vevor.com/support.

Jaka jest różnica między modelami AA70000301 a AA70000302?

Model AA70000301 ma wysokość 65 cali (165 cm), natomiast AA70000302 ma wysokość 47 cali (119 cm). Szerokość jest taka sama (60-96 cali).

Czy mogę pomalować ramę?

Tak, możesz pomalować ramę farbą do metalu. Przed malowaniem upewnij się, że dobrze odtłuściłeś i lekko przeszlifowałeś.

Jak zamontować zamek?

Przymocuj zamek do drzwi za pomocą śrub M5x30. Zaznacz i wywierć otwory pilotujące. Zamontuj rygiel za pomocą śrub M5x10. Wywierć otwór w słupku na pierścień zamka.

INSTRUKCJA OBSŁUGI AA70000301 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW DO BUDOWY BRAMY RAMOWEJ

INSTRUKCJA OBSŁUGI

MODEL:AA70000301 i AA70000302 i AA70000303 i AA70000304

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRAMA RAMOWA

ZESTAW BUDOWLANY

MODEL:AA70000301 i AA70000302 i AA70000303 i AA70000304

Uwaga: Wygląd produktu, który otrzymasz, ma wpływ na jego ostateczny wygląd.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ważne instrukcje bezpieczeństwa

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ostrzeżenie: Podczas stosowania tego produktu należy używać ochronników słuchu.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić maskę przeciwpyłową.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

OSTRZEŻENIE!

1. Przeczytaj uważnie instrukcję.
2. Po otrzymaniu towaru należy sprawdzić, czy akcesoria są kompletne.
   są kompletne.
3. Produkty można stosować do małych drzwi szop, np. ogrodowych drzwi, drzwi podjazdowe, drzwi do zagród, drzwi do stodół, drzwi różnego rodzaju itp.
4. Zmontowane drzwi mogą utrzymać jedynie swój własny ciężar i nie mogą
   nie stawiać ludzi ani nie wieszać ciężkich przedmiotów.

OPIS PRODUKTU

Drzwi ogrodowe, ogrodzenia, płoty itp. są zazwyczaj wykonane z drewna drzwi, drzwi drewniane na zewnątrz, długotrwałe słońce i deszcz, łatwe do pojawiają się oznaki starzenia, wiotczenia, drżenia i inne zjawiska, dzięki czemu możesz napraw drewniane drzwi poprzez podporę ościeżnicy, aby przedłużyć jej żywotność okres użytkowania.

STRUKTURA PRODUKTU

Przedmiot	Opis	AA70000301	AA70000302 303	AA70000	AA70000304
	Kolumna I	1 szt.	1 szt.	1 szt.	1 szt.
	Kolumna II	1 szt.	1 szt.	1 szt.	1 szt.
	Mała rurka	2 szt.	2 szt.	2 szt.	2 szt.
	Duża rura	2 szt.	2 szt.	2 szt.	2 szt.
	Korek rurowy	4 szt.	4 szt.	4 szt.	4 szt.
	Zaczep zatrzaskowy	1 szt.	1 szt.	1 szt.	1 szt.
Śruba	stożkowa M6 *50	4 szt. 4 szt.	4 szt.		4 szt.
B	Klucz imbusowy S4	1 szt.	1 szt.	1 szt.	1 szt.
C	Śruba z łbem okrągłym M5*18	24 szt.	24 szt.	24 szt.	24 szt.
D	Śruba z łbem okrągłym M5*65	16 szt.	16 szt.	16 szt.	16 szt.
mi	Śruba stożkowa M6*40	4 szt.	4 szt.	4 szt.	4 szt.
F	Śruba z łbem okrągłym M5*10	2 szt.	2 szt.	2 szt.	2 szt.
G	Śruba z łbem okrągłym M5*30	4 szt.	4 szt.	4 szt.	4 szt.

PROCEDURE INSTALACJI

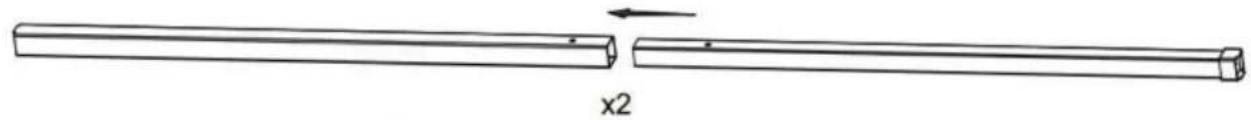

Krok 1
Włożyć do rurki

Włóż małą rurkę do dużej rurki i dostosuj odległość wsuwania zgodnie z wymaganą długością. Górny i dolny zestaw rur to To samo.

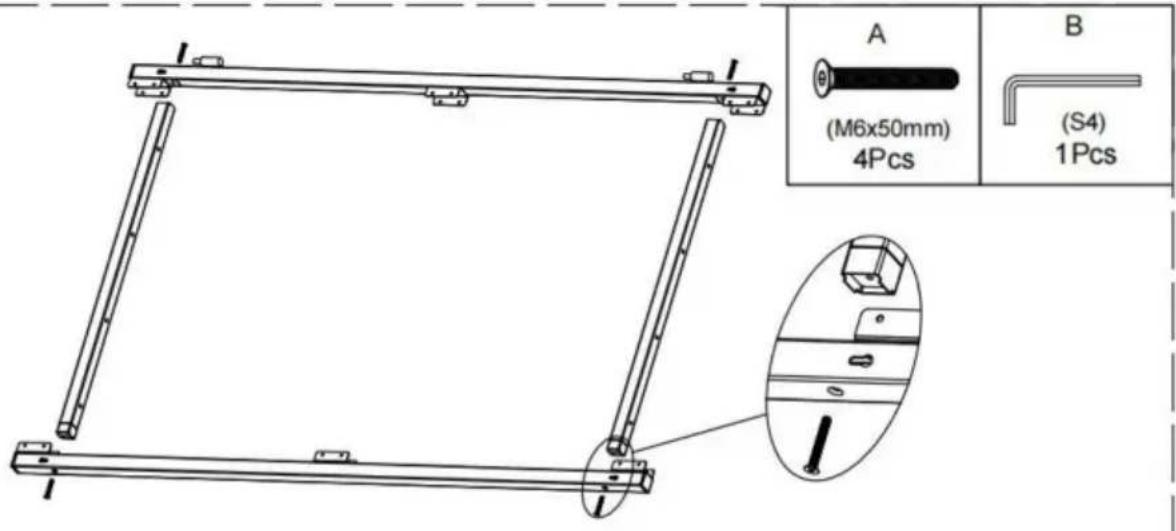

Krok 2

Włóż zmontowaną rurę poziomą do kolumny zgodnie z położenie małego wypukłego elementu na obu końcach i mocno przymocuj go śrubami, a następnie zainstaluj dwie górne i dolne grupy rur.

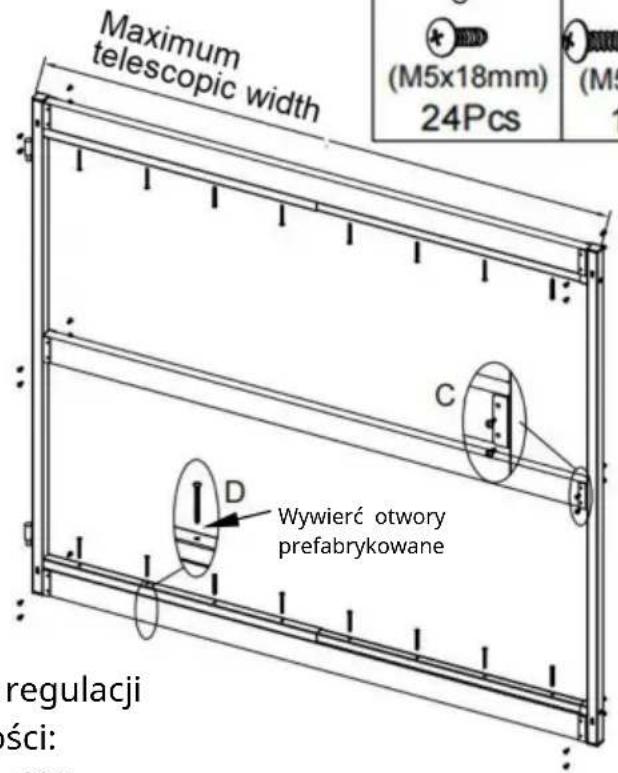

Krok 3

Zakres regulacji
szerokości:
36"- 60"
40"-72"
60"- 96"

Szerokość górnej i dolnej rury poziomej można dostosować do różnych długości drewnianych prętów. Jak pokazano na rysunku, umieść drewniane pręty o odpowiedniej długości w pozycji zaciskowej, dociśnij drewniane pręty na środku dwóch kolumn i dostosuj ościeżnicę drzwi, aby stała się kwadratowa. Najpierw przymocuj dwa końca drewnianych prętów śrubą C, a następnie solidnie połącz drewniane pręty z poziomymi rurami śrubą D.

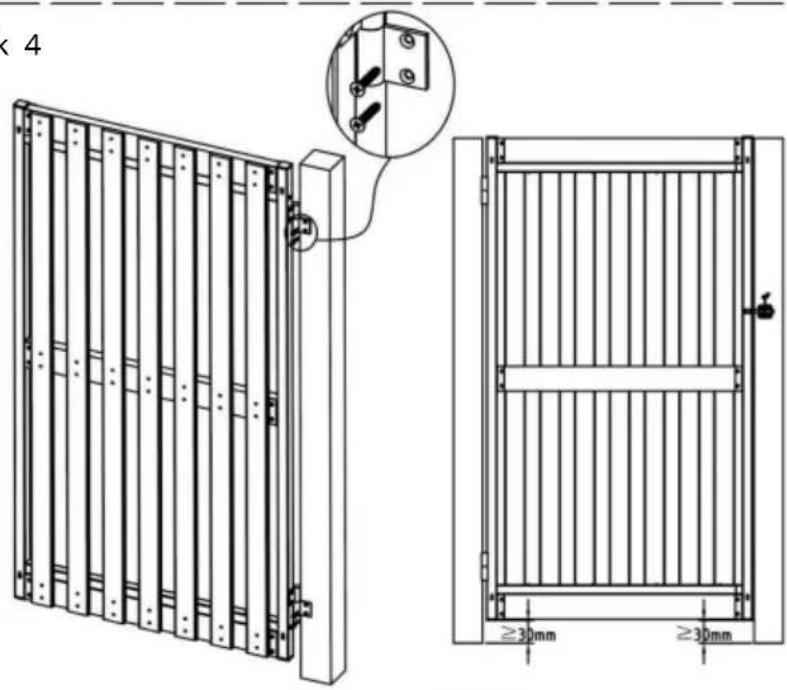

Krok 4

Przymocuj zawiasy do słupka drzwi, jak pokazano na rysunku, a następnie przymocuj zmontowane drzwi do zawiasów.

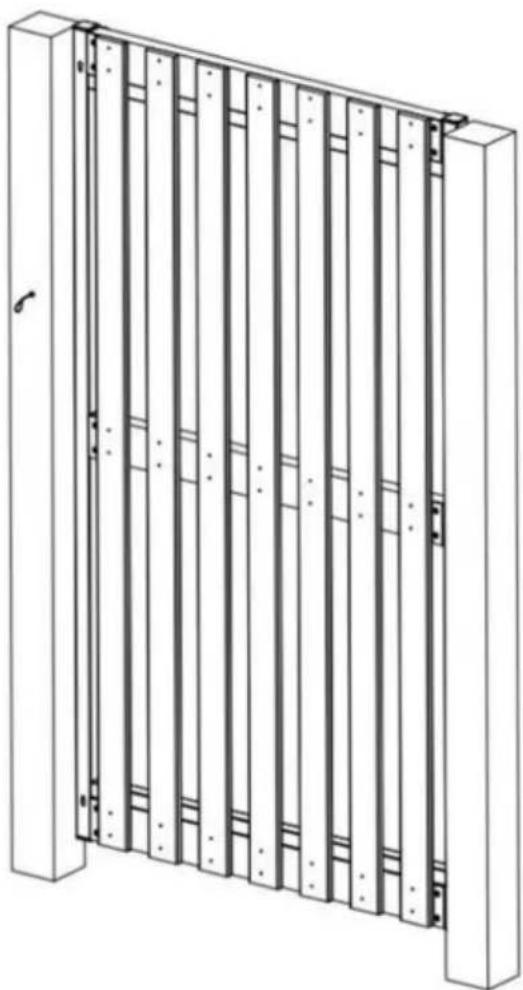

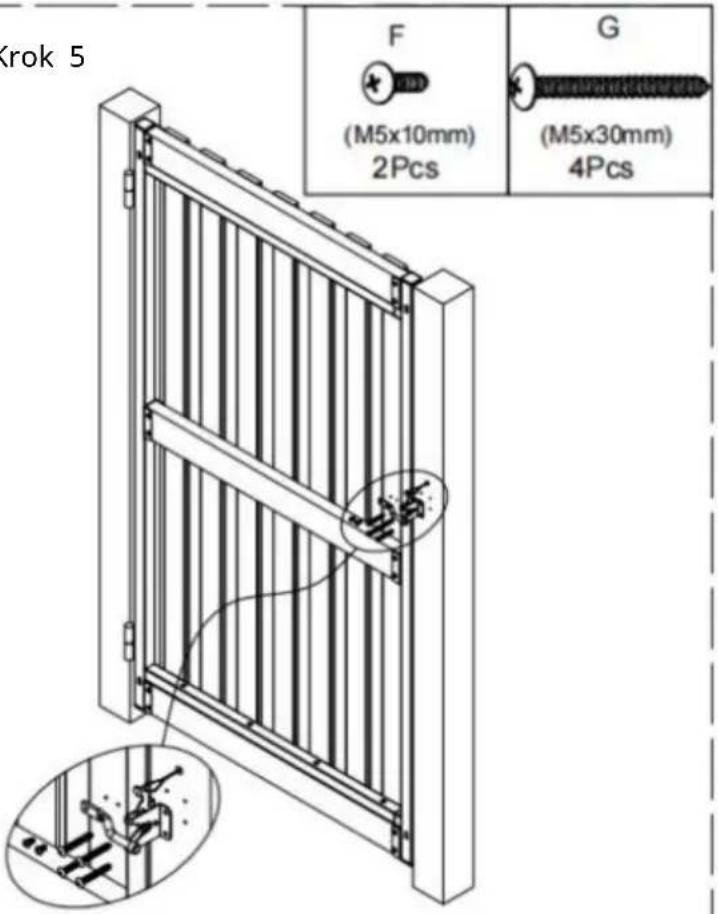

Krok 5

Przykręć zatrzask do bramki.

1. Zamknij bramkę i wyśrodkuj zatrzask.
2. Zaznacz otwory na śruby, wywierć cztery otwory pilotażowe zatrzask i dwa otwory na drążek.
3. Zamontuj rygiel za pomocą śruby F, zamontuj rygiel za pomocą śruba G.

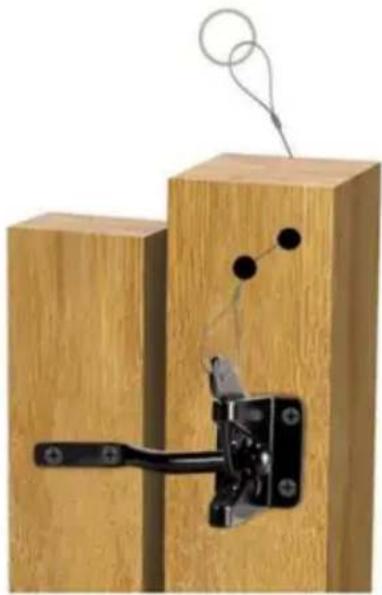

4. Wywierć otwór w słupku i przymocuj do niego drut zatrzask do pierścienia, jak pokazano po prawej stronie.

ModelSPECYFIKACJA	AA70000301 AA70000302 AA70000303 AA70000304
Tworzywo	Q235A	Q235A	Q235A	Q235A
Szerokość 60-96	cali60-96 cali		36-60 cali	40-72 cale
Wysokość	65 cali	47 cali	65 cali	47 cali
Kolor Czarny		Czarny Czarny Czarny

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Przedstawiciel KE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.
