| Tipo di prodotto | Kit per costruzione cancello a telaio |
| Marca | Vevor |
| Modello | AA70000301 |
| Materiale | Acciaio Q235A |
| Larghezza regolabile | 60 - 96 pollici (152 - 244 cm) |
| Altezza | 65 pollici (165 cm) |
| Colore | Nero |
| Peso | Circa 8 kg |
| Contenuto del kit | 2 colonne, 2 tubi piccoli, 2 tubi grandi, 4 tappi, 1 chiavistello, 4 viti M6x50, 24 viti M5x18, 16 viti M5x65, 4 viti M6x40, 2 viti M5x10, 4 viti M5x30, 1 chiave esagonale S4 |
| Funzioni principali | Rinforzo delle porte in legno, regolazione in larghezza, montaggio facile |
| Montaggio | Seguire i passaggi: inserire i tubi, avvitare, regolare la larghezza, fissare le cerniere e il chiavistello |
| Sicurezza | Indossare DPI: occhiali di protezione, guanti, maschera antipolvere, protezione per l'udito |
| Manutenzione | Pulire con un panno umido, asciugare, evitare prodotti abrasivi |
| Riparabilità | Ricambi disponibili su richiesta |
| Garanzia | Certificato di garanzia elettronico su www.vevor.com/support |
| Supporto tecnico | Assistenza online su www.vevor.com/support |
| Applicazioni | Porte da giardino, recinzioni, porte da capannone, porte da vialetto |
| Finitura | Verniciata in nero |
Domande frequenti - AA70000301 Vevor
Domande degli utenti su AA70000301 Vevor
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Kit di costruzione in formato PDF gratuitamente! Trova il tuo manuale AA70000301 - Vevor e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AA70000301 del marchio Vevor.
MANUALE UTENTE AA70000301 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
KIT DI COSTRUZIONE DEL CANCELLO A TELAIO
MANUALE D'USO
MODELLO: AA70000301 e AA70000302 e AA70000303 e AA70000304
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non significa necessariamente coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo gentilmente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.
VEVOR®
TOUGH TOOLS, HALF PRICE
CANCELLO A TELAIO
KIT DI COSTRUZIONE
MODELLO: AA70000301 e AA70000302 e AA70000303 e AA70000304
Nota: l'aspetto del prodotto che riceverai ne determina l'aspetto.
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.
Importanti istruzioni di sicurezza
 | Attenzione - Per ridurre il rischio di lesioni, l'utente deve leggere attentamente le istruzioni per l'uso. attentamente il manuale di istruzioni. |
 | Attenzione: assicurarsi di indossare protezioni acustiche quando si utilizza questo prodotto. |
 | Attenzione: indossare sempre protezioni per gli occhi quando si utilizza questo prodotto. |
 | Attenzione: assicurarsi di indossare maschere antipolvere quando si utilizza questo prodotto. |
 | Attenzione: assicurarsi di indossare guanti quando si utilizza questo prodotto. |
AVVERTIMENTO!
- Leggere attentamente le istruzioni.
- Dopo aver ricevuto la merce, controllare se gli accessori sono completi.
- I prodotti possono essere applicati a piccole porte di capannoni, come quelle da giardino porte, porte per vialetti, porte per recinti, porte per fienili, porte varie, ecc.
- La porta assemblata può sopportare solo il proprio peso e non può tenere in piedi le persone o appendere oggetti pesanti.
DESCRIZIONE DEL PRODOTTO
Le porte da giardino, le recinzioni, i recinti, ecc. sono solitamente composti da legno porte, porte in legno all'esterno sole e pioggia a lungo termine, facili da appaiono invecchiati, cadenti, tremanti e altri fenomeni, così puoi
riparare la porta di legno attraverso il supporto del telaio della porta per estenderne durata di vita.
STRUTTURA DEL PRODOTTO
| Articolo | Descrizione | AA70000301 | AA70000302 | AA70000303 | AA70000304 |
| ÿ | Colonna ÿ | 1 pz | 1 pz | 1 pz | 1 pz |
| ÿ | Colonna ÿ | 1 pz | 1 pz | 1 pz | 1 pz |
| ÿ | Piccolo tubo | 2 pezzi | 2 pezzi | 2 pezzi | 2 pezzi |
| ÿ Tubo grande | 2 pezzi | 2 pezzi | 2 pezzi | 2 pezzi | |
| ÿ | Tappo del tubo | 4 pezzi | 4 pezzi | 4 pezzi | 4 pezzi |
| ÿ | Montaggio a scatto | 1 pz | 1 pz | 1 pz | 1 pz |
| Una vite a testa svasata M6*50 | 4 pezzi | 4 pezzi | 4 pezzi | 4 pezzi | |
| B | Chiave esagonale S4 | 1 pz | 1 pz | 1 pz | 1 pz |
| C | Vite a testa tonda M5*18 | 24 pezzi | 24 pezzi | 24 pezzi | 24 pezzi |
| D | Vite a testa tonda M5*65 | 16 pezzi | 16 pezzi | 16 pezzi | 16 pezzi |
| E | Vite a testa svasata M6*40 | 4 pezzi | 4 pezzi | 4 pezzi | 4 pezzi |
| F | Vite a testa tonda M5*10 | 2 pezzi | 2 pezzi | 2 pezzi | 2 pezzi |
| G | Vite a testa tonda M5*30 | 4 pezzi | 4 pezzi | 4 pezzi | 4 pezzi |
PROCEDURE DI INSTALLAZIONE

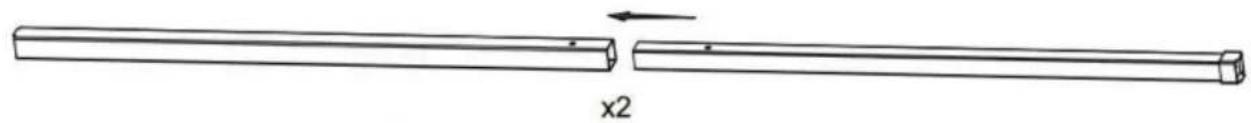

Passo 1
Inserire nel tubo
Inserire il tubo piccolo nel tubo grande e regolare la distanza di inserimento in base alla lunghezza richiesta. I set di tubi superiore e inferiore sono i Stesso.

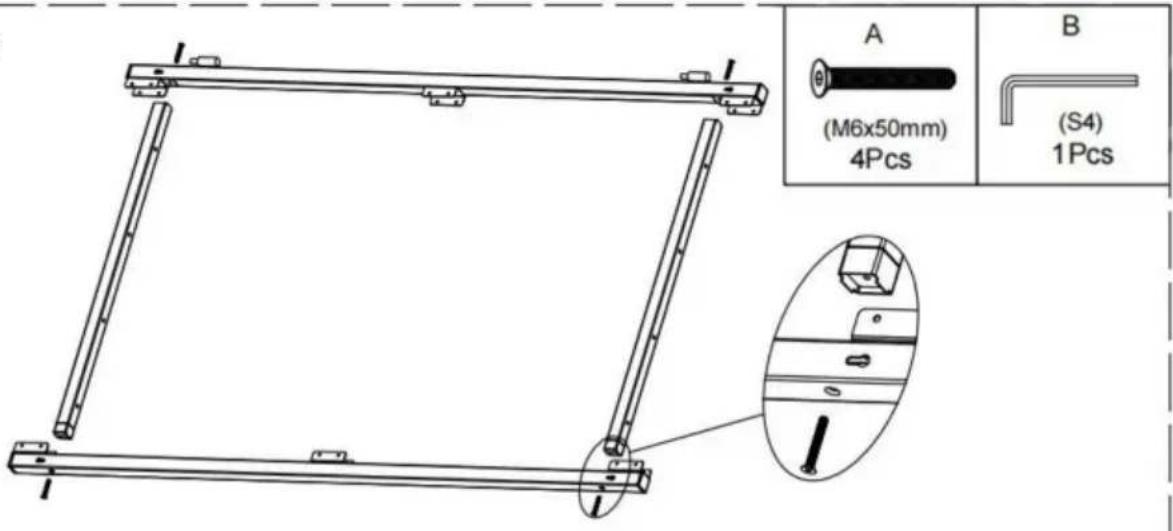

Passo 2
Inserire il tubo orizzontale assemblato nella colonna secondo la
posizione della piccola convessa ad entrambe le estremità, collegarla saldamente con viti e installare anche i due gruppi di tubi superiore e inferiore.

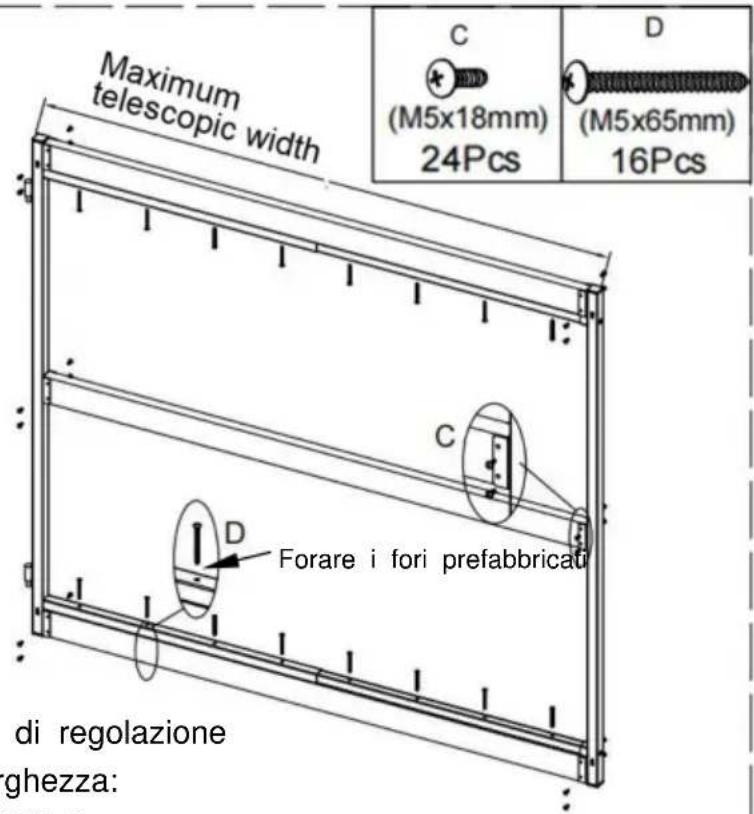

Passo 3
Gamma di regolazione
della larghezza:
ÿ 36ÿ- 60ÿ ÿ
40ÿ- 72ÿ ÿ 60ÿ- 96ÿ
La larghezza dei tubi orizzontali superiori e inferiori può essere regolata per adattarsi alle diversi lunghezze delle barre di legno. Come mostrato nella figura, posizionare le barre di legno della lunghezza appropriata nella posizione di serraggio, premere le barre di legno al centro delle due colonne e regolare il telaio della porta in modo che diventi quadrato. Per prim cosa fissare le due estremità delle barre di legno con la vite C, quindi collegare saldamente le barre di legno con i tubi orizzontali con la vite D.

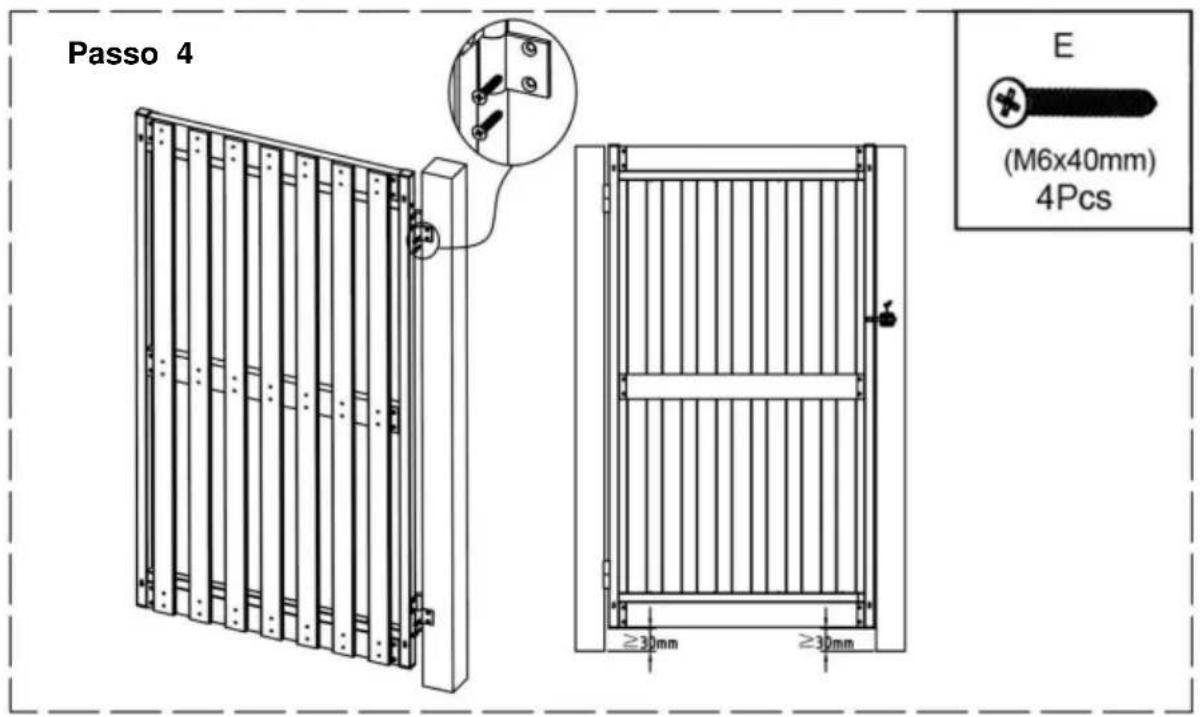

Fissare le cerniere al montante della porta come mostrato in figura, quindi fissare la porta assemblata alle cerniere.

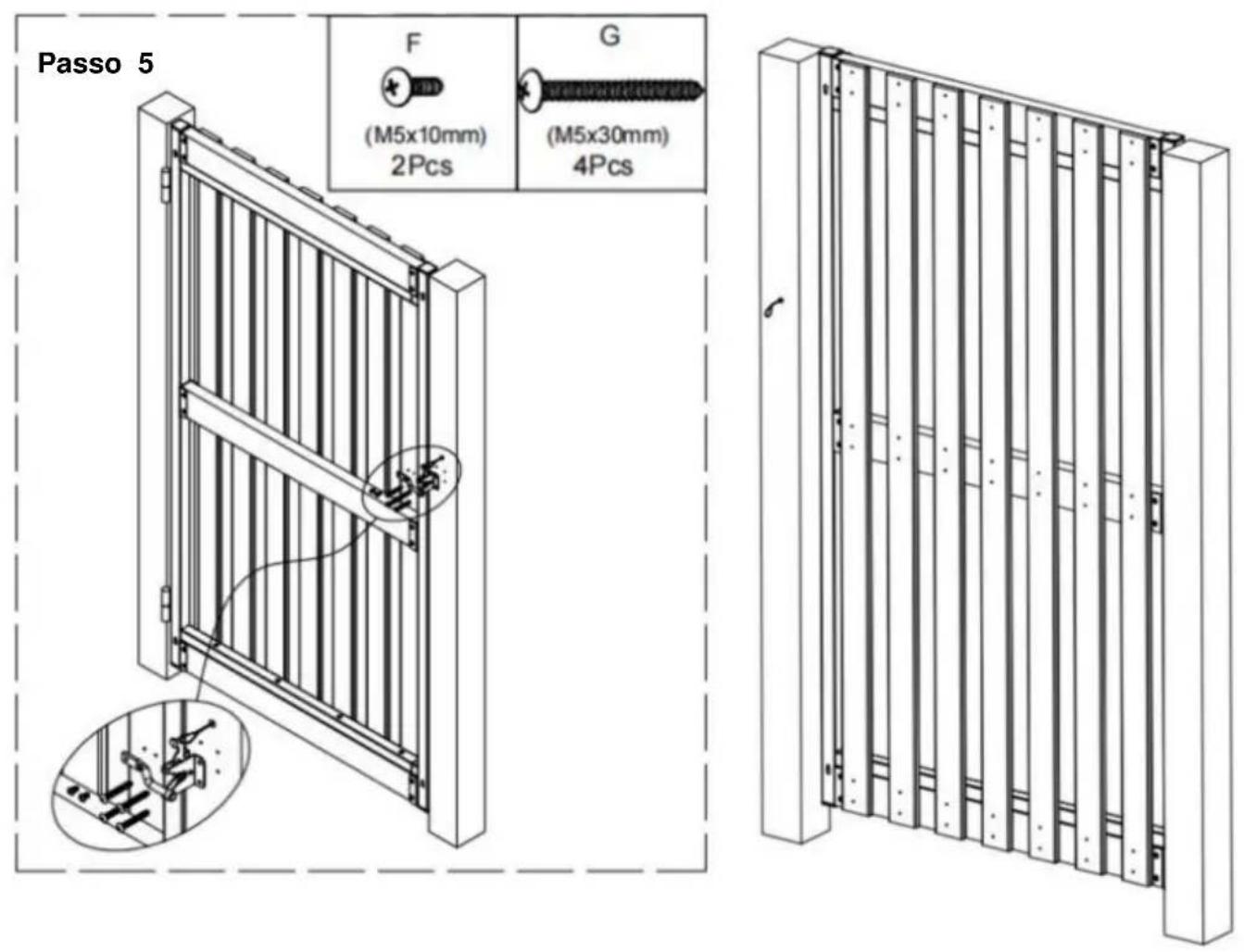

Installare il dispositivo di chiusura sul cancello con le viti.
- Chiudere il cancello e centrare il chiavistello.
- Segnare i fori per le viti, praticare quattro fori pilota per il chiavistello e due fori per la barra.
- Installare la barra di chiusura con la vite F, installare il fermo con vite G.

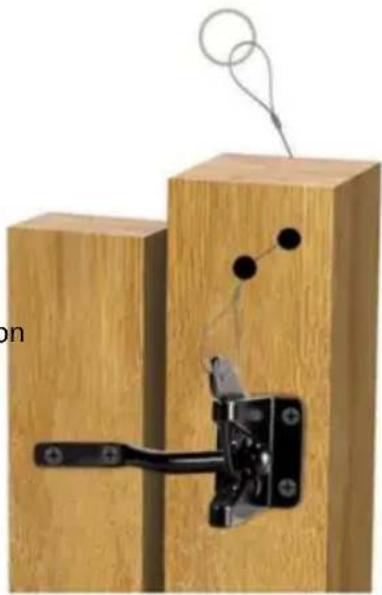

- Praticare un foro nel palo e collegare un filo da il fermo all'anello, come mostrato a destra.
Produttore: Shanghaimuxinmuyeyouxiangongsi
Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 CN.
RAPPRESENTANTE DELLA CE: E-CrossStu GmbH.
Mainzer Landstr.69, 60329 Francoforte sul Meno.
RAPPRESENTANTE DEL REGNO UNITO: YH CONSULTING LIMITED.
Importato negli USA: Sanven Technology Ltd.
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
