BEDIENUNGSANLEITUNG AA70000301 Vevor

CE REP : E-CrossStu GmbH.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Rahmentorbausatz

BENUTZERHANDBUCH

MODELL:AA70000301 & AA70000302 & AA70000303 & AA70000304

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

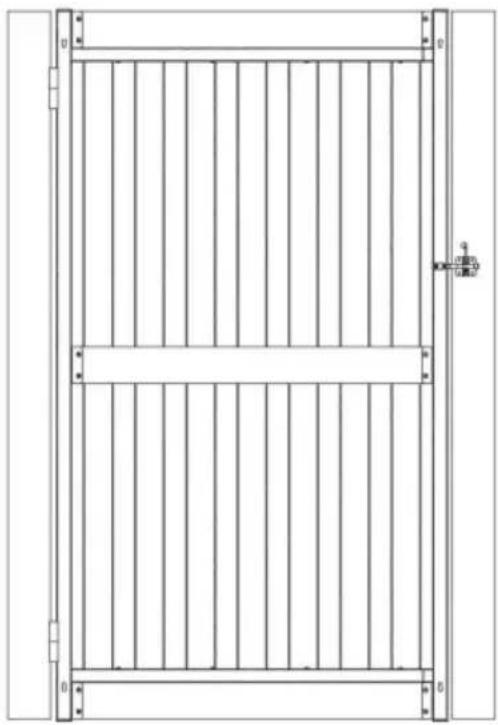

RAHMENTOR

BAUKASTEN

MODELL: AA70000301 & AA70000302 & AA70000303 & AA70000304

Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Staubmaske.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG!

1. Bitte lesen Sie die Anleitung sorgfältig durch.
2. Überprüfen Sie nach Erhalt der Ware, ob das Zubehör
   sind abgeschlossen.
3. Produkte können auf kleine Schuppentüren angewendet werden, wie Garten
   Türen, Einfahrtstüren, Korraltüren, Scheunentore, sonstige Türen usw.
4. Die montierte Tür kann nur ihr eigenes Gewicht tragen und kann nicht
   Personen daraufstellen oder schwere Gegenstände aufhängen.

PRODUKTBESCHREIBUNG

Gartentüren, Zäune, Zäune usw. bestehen in der Regel aus Holz

Türen, Holztüren im Freien langfristige Sonne und Regen, leicht zu

erscheinen Alterung, Erschlaffung, Schütteln und andere Phänomene, so können Sie

Reparieren Sie die Holztür durch die Türrahmenstütze, um ihre

Lebensdauer.

PRODUKTSTRUKTUR

Artikel	Beschreibung	AA70000301	AA70000302	AA70000303	AA70000304
	Spalte	1 Stück	1 Stück	1 Stück	1 Stück
	Spalte	1 Stück	1 Stück	1 Stück	1 Stück
	Kleines Röhrchen	2 Stück	2 Stück	2 Stück	2 Stück
	Großes Rohr	2 Stück	2 Stück	2 Stück	2 Stück
	Rohrstopfen	4 Stück	4 Stück	4 Stück	4 Stück
	Verschlussbeschlag	1 Stück	1 Stück	1 Stück	1 Stück
Eine	M6*50 Senkkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück
B	S4 Inbusschlüssel	1 Stück	1 Stück	1 Stück	1 Stück
C	M5*18 Rundkopfschraube	24 Stück	24 Stück	24 Stück	24 Stück
D	M5*65 Rundkopfschraube	16 Stück	16 Stück	16 Stück	16 Stück
E	M6*40 Senkschraube	4 Stück	4 Stück	4 Stück	4 Stück
F	M5*10 Rundkopfschraube	2 Stück	2 Stück	2 Stück	2 Stück
G	M5*30 Rundkopfschraube	4 Stück	4 Stück	4 Stück	4 Stück

INSTALLATIONSVERFAHREN

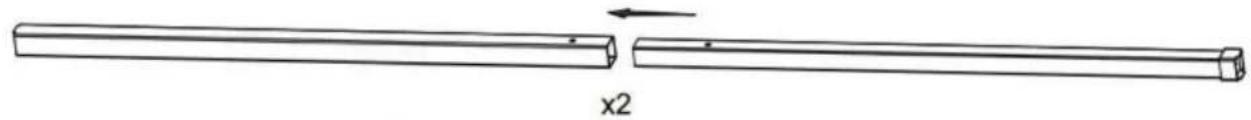

Schritt1
In das Rohr einsetzen

Stecken Sie das kleine Rohr in das große Rohr und passen Sie den Einsteckabstand an entsprechend der benötigten Länge. Die oberen und unteren Rohrsätze sind die Dasselbe.

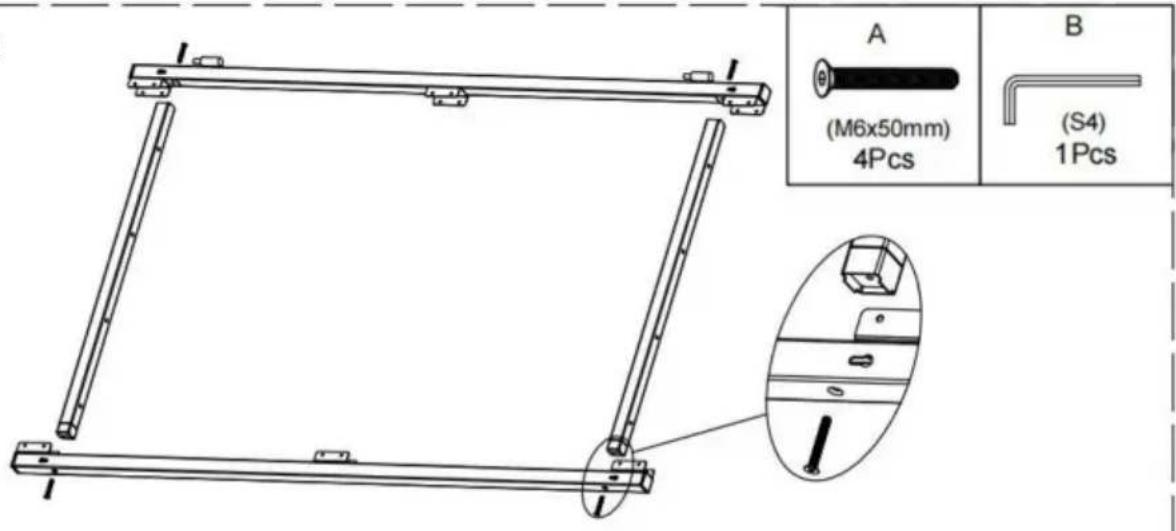

Schritt2

A (M6x50mm) 4Pcs B (S4) 1 Pcs

Das montierte horizontale Rohr gemäß den Anweisungen in die Säule einsetzen. Positionieren Sie die kleine Wölbung an beiden Enden, befestigen Sie sie fest mit Schraube und installieren Sie auch die oberen und unteren beiden Rohrgruppen.

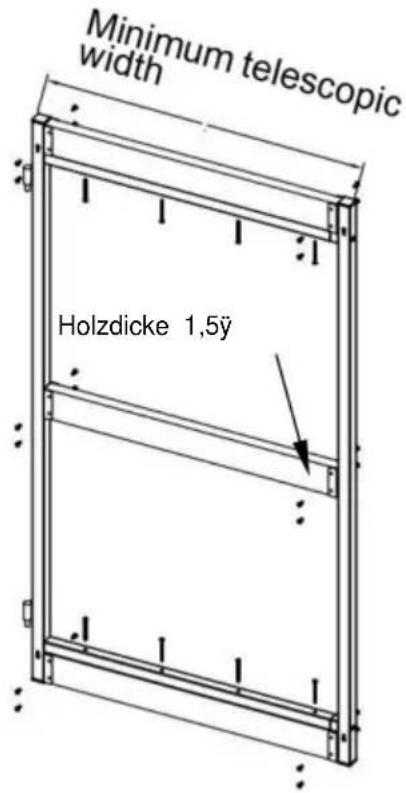

Schritt3

Minimum telescopic width Holzdicke 1,5ÿ

Maximum telescopic width (M5x18mm) 24Pcs C D Vorgefertigte Löcher bohren verstellbereich: 60ÿ y

Breitenverstellbereich:
ÿ 36ÿ- 60ÿ ÿ
40ÿ- 72ÿ ÿ
60ÿ- 96ÿ

Die Breite der oberen und unteren horizontalen Rohre kann an die unterschiedlichen Längen der Holzstäbe angepasst werden. Bringen Sie die Holzstäbe der entsprechenden

Länge wie in der Abbildung gezeigt in die Klemmposition, drücken Sie die Holzstäbe in die Mit der beiden Säulen und stellen Sie den Türrahmen so ein, dass er rechtwinklig wird. Befestigen Sie zuerst die beiden Enden der Holzstäbe mit Schraube C und verbinden Sie die Holzstäbe dann sicher mit den horizontalen Rohren mit Schraube D.

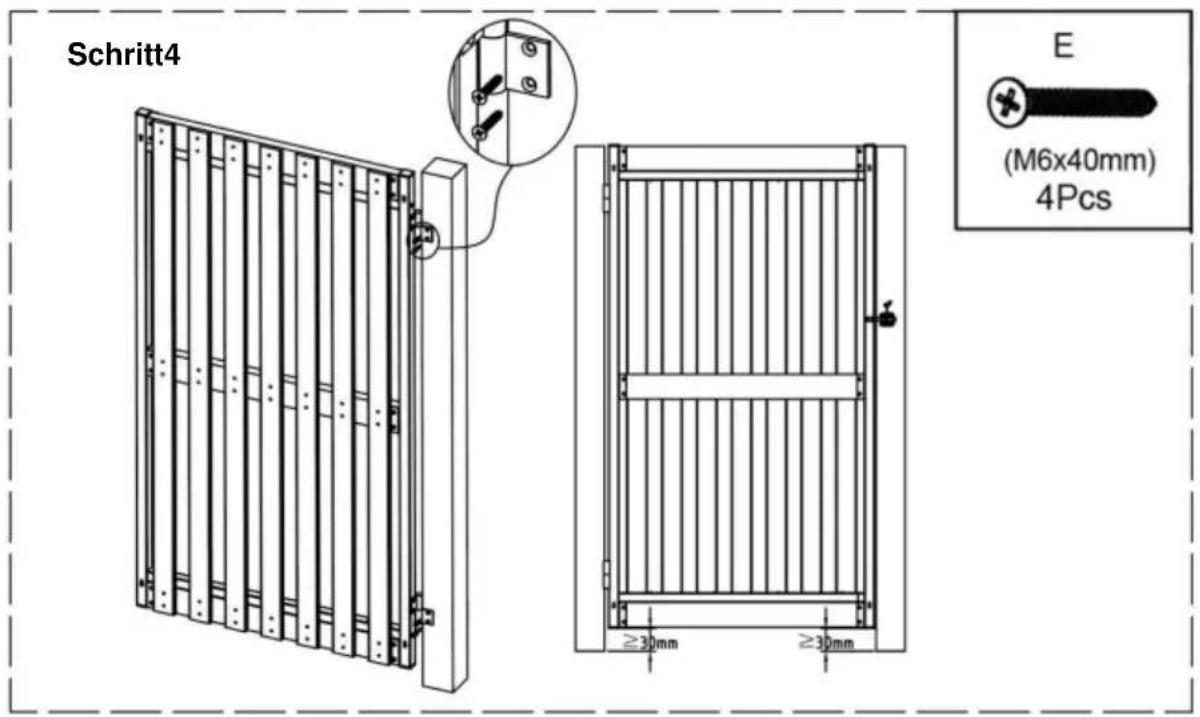

Schritt4 E (M6x40mm) 4Pcs ≥30mm ≥30mm

Befestigen Sie die Scharniere wie gezeigt am Türpfosten und befestigen Sie dann die montierte Tür an den Scharnieren.

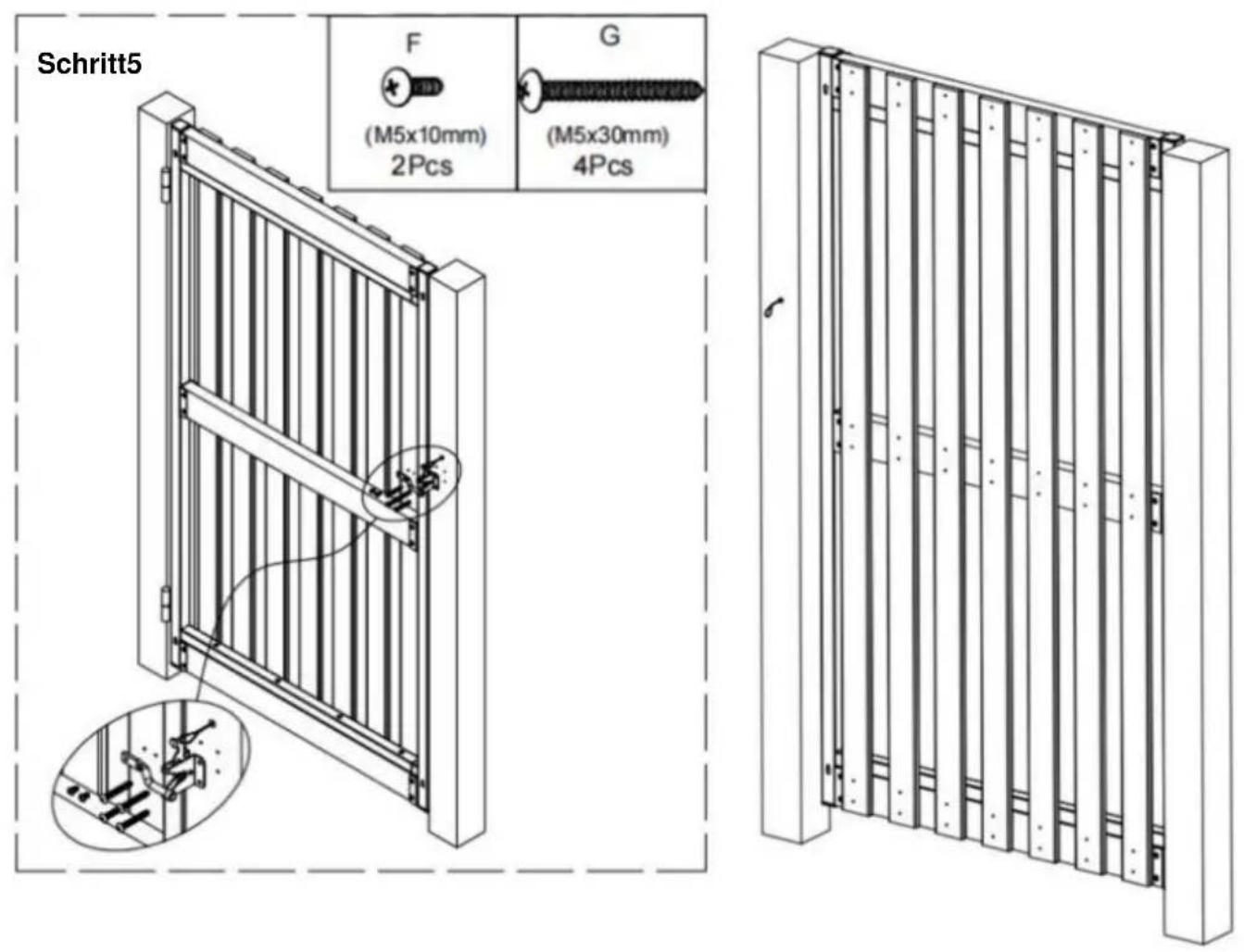

Schritt5 F (M5x10mm) 2Pcs G (M5x30mm) 4Pcs

Befestigen Sie den Riegelbeschlag mit Schrauben am Tor.

1. Schließen Sie das Tor und zentrieren Sie den Riegel.

2. Markieren Sie die Schraubenlöcher, bohren Sie vier Löcher für der Riegel und zwei Löcher für die Stange.

3. Riegel mit Schraube F montieren, Riegel mit Schraube G.

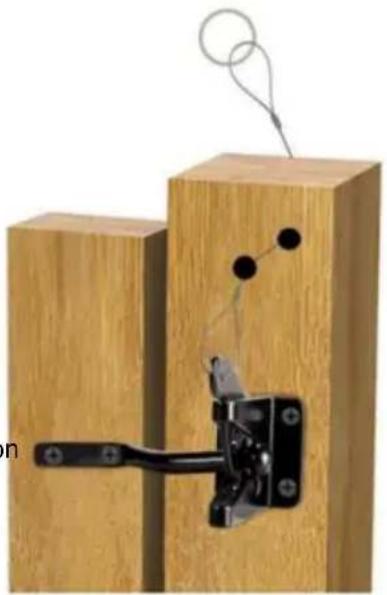

4. Bohren Sie ein Loch in den Pfosten und befestigen Sie einen Draht von den Riegel am Ring, wie rechts gezeigt.

Spez. Modell	AA70000301 AA70000302 AA70000303 AA70000304
Material		Q235AQ235A	Q235A	Q235A
Breite		60-96 Zoll60-96 360 Zoll		40-72 Zoll
Höhe	65 Zoll 47 Zoll		65 Zoll	47 Zoll
Farbe Schwarz Schwarz			Schwarz	Schwarz
