A70002102 - Bausatz Vevor - Kostenlose Bedienungsanleitung

Marke	Vevor
Modell	A70002102 (Satz von 2 Einheiten)
Produkttyp	Torrahmen-Bausatz
Material	Stahl Q235A
Farbe	Schwarz
Anzahl der Einheiten	2 (Modell A70002102) / 1 (Modell A70002101)
Enthaltene Komponenten	Obere und untere Halterungen, Eckhalterungen, Riegel, M5-Schrauben (Rund- und Flachkopf) in verschiedenen Längen
Anwendungen	Gartentore, Schuppen, Einfahrtstore, Gehege, Scheunen usw.
Hauptfunktionen	Verstärkung von Holztüren, Verhinderung von Alterung, Durchhängen und Wackeln
Installationsmethode	Befestigung der Halterungen an den Holzlatten mit den mitgelieferten Schrauben
Sicherheit	Tragen Sie Gehörschutz, Augenschutz, Staubschutz und Handschuhe bei der Installation
Wartung	Bei Bedarf Rostschutzfarbe auftragen; Befestigung regelmäßig überprüfen
Getragenes Gewicht	Nur das Eigengewicht der Tür; keine schweren Gegenstände aufhängen
Garantie	Elektronische Garantieurkunde erhältlich unter www.vevor.com/support
Technischer Support	www.vevor.com/support
Hersteller	Shanghaimuxinmuyeyouxiangongsi, Shanghai, China
EU-Vertreter	Mainzer Landstr.69, 60329 Frankfurt am Main, Deutschland
US-Importeur	Sanven Technology Ltd.

Häufig gestellte Fragen - A70002102 Vevor

Welche Werkzeuge werden für die Installation dieses Torrahmen-Bausatzes benötigt?

Sie benötigen eine Bohrmaschine, Bohrer für die Pilotlöcher, einen Kreuzschlitzschraubendreher und eventuell einen Schraubenschlüssel. Tragen Sie bei der Installation unbedingt Schutzausrüstung (Handschuhe, Brille).

Ist dieser Bausatz mit allen Arten von Holztüren kompatibel?

Dieser Bausatz ist für kleine Schuppentüren, Gartentore, Einfahrtstore, Gehegetore, Scheunentore usw. konzipiert. Er ist für Standard-Holztüren geeignet. Überprüfen Sie, ob die Dicke der Holzlatten die Befestigung der mitgelieferten Schrauben ermöglicht.

Wie viele Einheiten sind im Modell A70002102 enthalten?

Das Modell A70002102 enthält 2 komplette Einheiten Halterungen, was die Montage von zwei Türen oder einem Doppeltor ermöglicht. Das Modell A70002101 enthält 1.

Wie installiert man den Selbstverriegelungsriegel?

Nachdem Sie den Riegel auf der geschlossenen Tür zentriert haben, markieren und bohren Sie die Pilotlöcher. Für die Selbstverriegelung bohren Sie ein Loch in den Pfosten und befestigen einen Draht des Riegels am Ring (siehe Abbildung way2 im Handbuch).

Aus welchem Material besteht der Bausatz?

Der Bausatz ist aus hochwertigem Stahl Q235A gefertigt, mit schwarzer Oberfläche für bessere Korrosionsbeständigkeit.

Kann ich diesen Bausatz für ein schweres Tor oder eine Garagentür verwenden?

Nein, dieser Bausatz ist nur für das Eigengewicht der Tür ausgelegt. Verwenden Sie ihn nicht für schwere Türen oder zum Aufhängen von Gegenständen. Wählen Sie für schwerere Anwendungen einen verstärkten Bausatz.

Wie pflege ich den Bausatz, um Rost zu vermeiden?

Wenn die Beschichtung beschädigt ist, tragen Sie Rostschutzfarbe auf die exponierten Stellen auf. Reinigen Sie regelmäßig Staub und Schmutz, um stehende Feuchtigkeit zu vermeiden.

Gibt es eine Garantie auf dieses Produkt?

Ja, Vevor stellt eine elektronische Garantieurkunde aus. Registrieren Sie Ihr Produkt auf www.vevor.com/support, um technischen Support und Garantie zu erhalten.

Sind die mitgelieferten Schrauben für eine Standardinstallation ausreichend?

Ja, der Bausatz enthält M5*30 Rundkopfschrauben, M5*40 und M5*25 Flachkopfschrauben in ausreichender Menge, um alle Halterungen zu befestigen. Befolgen Sie die Anweisungen für die genaue Anzahl.

Kann ich Ersatzteile separat kaufen?

Ja, Sie können den Vevor-Kundendienst unter www.vevor.com/support kontaktieren, um Ersatzteile wie Halterungen oder Schrauben zu bestellen.

BEDIENUNGSANLEITUNG A70002102 Vevor

CE REP: E-CrossStu GmbH.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Rahmentorbausatz

BENUTZERHANDBUCH

MODELL: A70002101 und A70002102

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht notwendigerweise alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

RAHMENTOR

BAUKASTEN

MODELL: A70002101 und A70002102

Hinweis: Das tatsächliche Produkt, das Sie erhalten, bestimmt sein Aussehen.

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns: Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Wichtige Sicherheitshinweise

	Warnung - Um das Verletzungsrisiko zu verringern, muss der Benutzer die Lesen Sie die Bedienungsanleitung sorgfältig durch.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Gehörschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt einen Augenschutz.
	Warnung: Tragen Sie bei der Verwendung dieses Produkts unbedingt eine Staubmaske.
	Achtung: Tragen Sie bei der Verwendung dieses Produkts unbedingt Handschuhe.

WARNUNG!

1. Bitte lesen Sie die Anleitung sorgfältig durch.
2. Überprüfen Sie nach Erhalt der Ware, ob das Zubehör vollständig ist.
3. Die Produkte können auf kleine Türen aus Holz angewendet werden, wie Gartentüren, Einfahrtstore, Korraltüren, Scheunentore und andere Türen.
4. Die montierte Tür kann nur ihr eigenes Gewicht tragen. Es dürfen keine Personen darauf stehen oder schwere Gegenstände aufgehängt werden.

PRODUKTBESCHREIBUNG

Gartentüren, Zäune usw. bestehen in der Regel aus Holz.

Türen und Holztüren im Freien sind langfristig Sonne und Regen ausgesetzt und neigen dazu,

zu altern, zu erschlaffen und zu wackeln. Daher können Sie

die Holztür mit der Türrahmenstütze reparieren, um ihre

Lebensdauer zu verlängern.

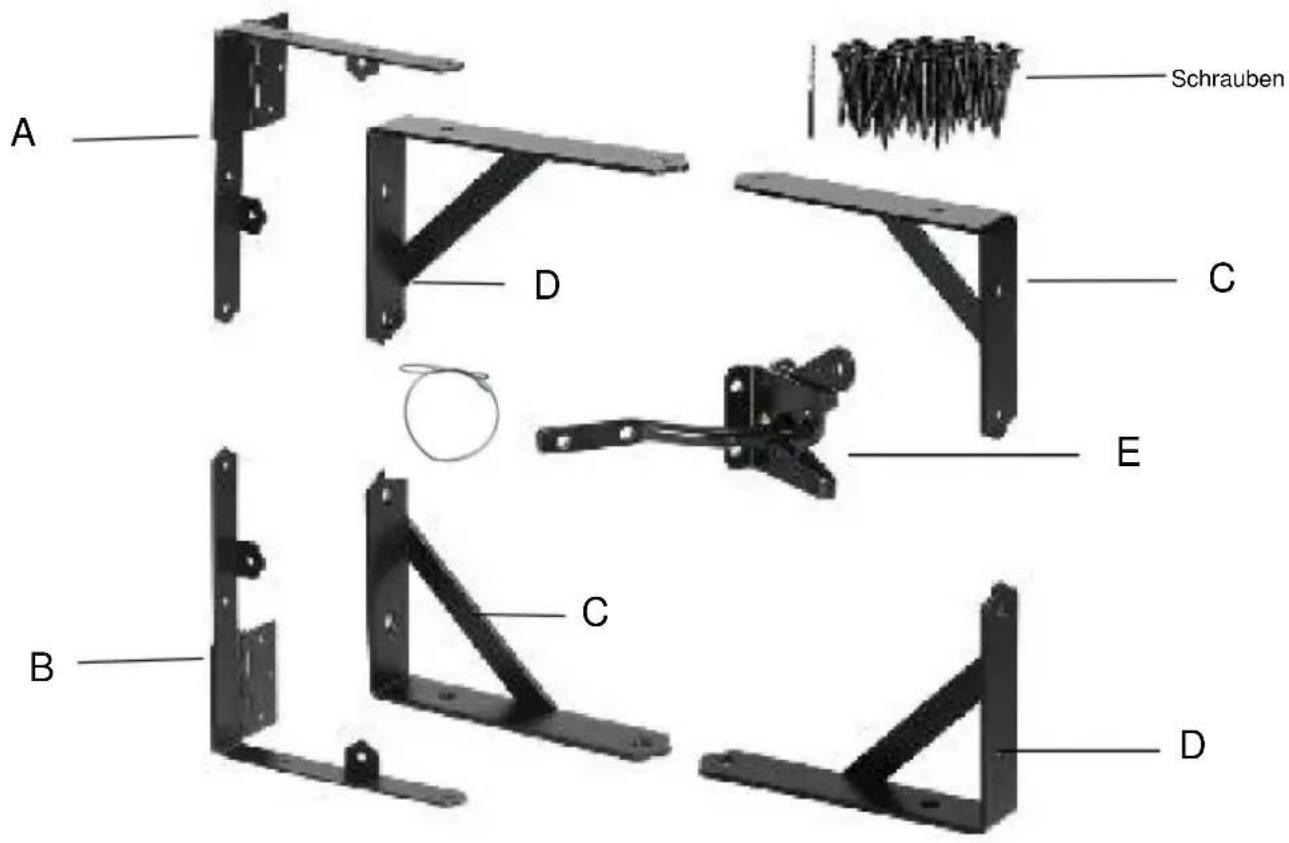

PRODUKTSTRUKTUR

Artikel	Beschreibung	Menge
A	Obere Halterung 1 Stück
B	Untere Halterung	1 Stück
C	Anschlusswinkel y	2 Stück
D	Anschlusswinkel y	2 Stück
E	Riegelbeschlag	1 Stück
	M5*30 Rundkopfschraube	6 Stück
	M5*40 Flachkopfschraube	20 Stück
	M5*25 Flachkopfschraube	20 Stück

INSTALLATIONSVERFAHREN

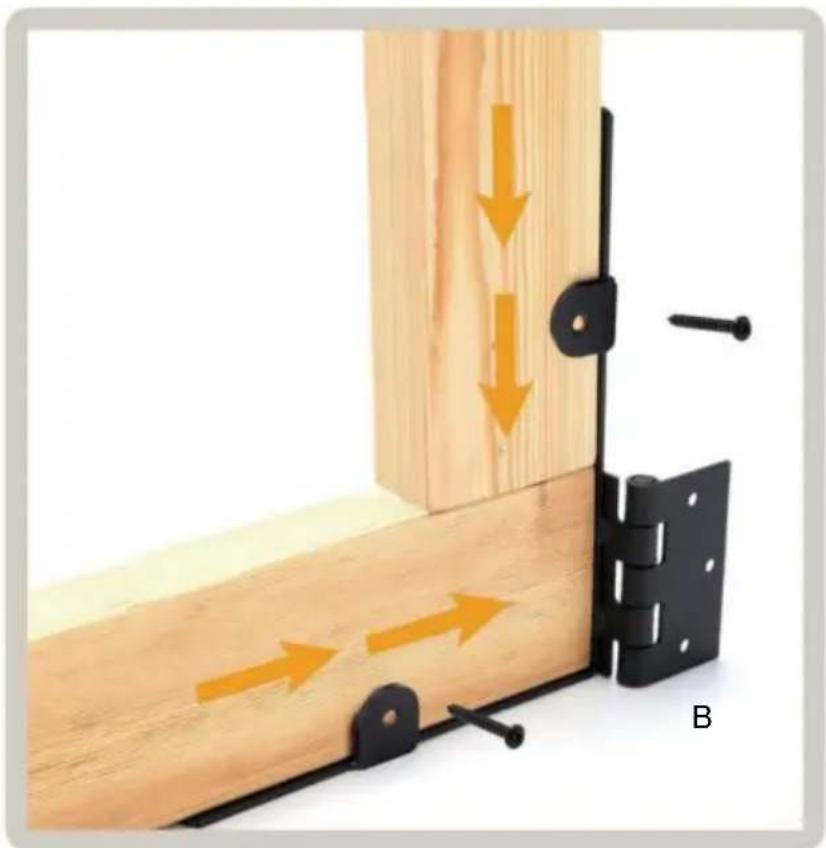

1. Legen Sie die Holzlatte auf die untere Halterung A und installieren Sie die M5*40 Flachkopfschrauben in den Senkkopflöchern.

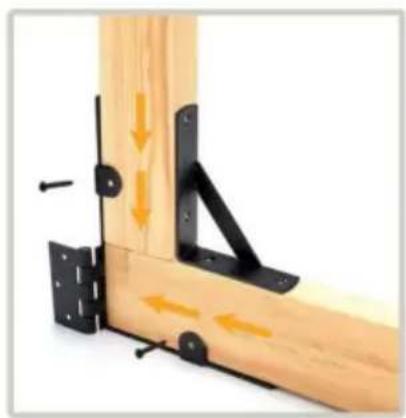

1. Montieren Sie die obere Halterung A in derselben Weise wie die untere Halterung B.

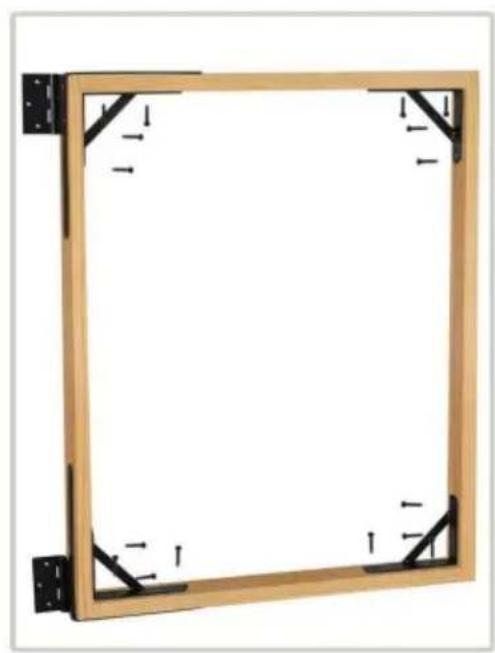

1. Installieren Sie die Eckwinkel

C/D an den Ecken des

Tors mit Schrauben M5*25.

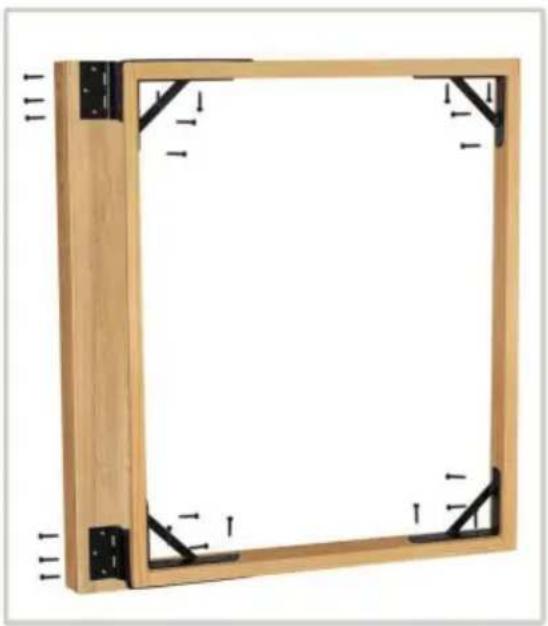

1. Installieren Sie die

Scharniere mit Schrauben

M5*40 am Torrahmen.

1. Installieren Sie den Riegelbeschlag mit Schrauben M5*30 am Tor.

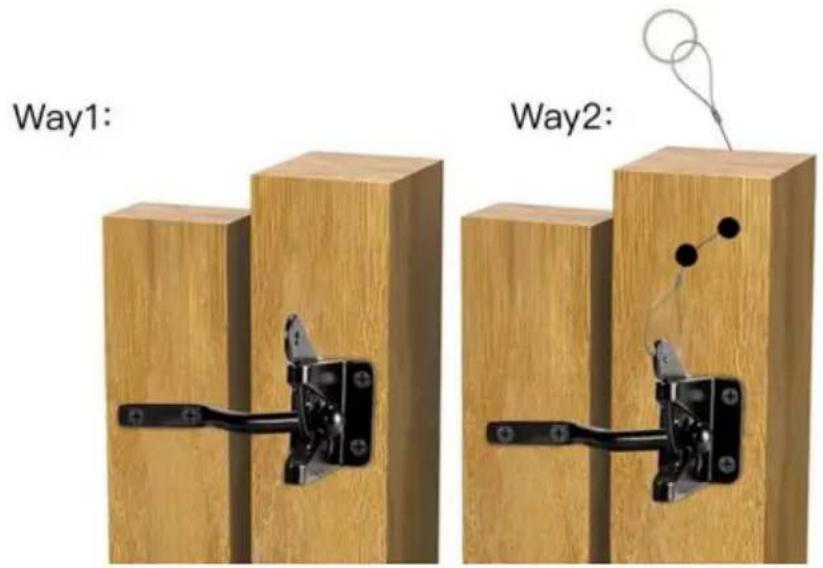

5.1: Schließen Sie das Tor und zentrieren Sie den Riegel. 5.2: Markieren Sie die Schraubenlöcher, bohren Sie vier Führungslöcher für den Riegel und zwei Löcher für die Stange. 5.3: Wenn Sie eine Selbstverriegelung benötigen, bohren Sie ein Loch in den Pfosten und befestigen Sie einen Draht vom Riegel zum Ring, siehe Abbildung Weg2

PARAMETER

SPEZ. Modell	A70002101	A70002102
Material	Q235A	Q235A
Stil	Modell „7“ Modell „7“
Nummer	1 Satz	2 Sätze
Farbe Schwarz		Schwarz

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Shanghai 200000 CN.

EG-Vertreter: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt am Main.

UK-VERTRETER: YH CONSULTING LIMITED.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREET, EASTWOOD NSW 2122, Australien

In die USA importiert: Sanven Technology Ltd.

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support
