A70002102 - Zestaw konstrukcyjny Vevor - Bezpłatna instrukcja obsługi

Marka	Vevor
Model	A70002102 (opakowanie 2 zestawów)
Typ produktu	Zestaw konstrukcyjny bramy ramowej
Materiał	Stal Q235A
Kolor	Czarny
Liczba zestawów	2 (model A70002102) / 1 (model A70002101)
Dołączone elementy	Wsporniki górny i dolny, wsporniki narożne, zasuwka, śruby M5 (z łbem okrągłym i płaskim) o różnych długościach
Zastosowania	Drzwi ogrodowe, szopy, bramy wjazdowe, wybiegi, stodoły itp.
Główne funkcje	Wzmocnienie drewnianych drzwi, zapobieganie starzeniu, opadaniu i drganiom
Metoda instalacji	Mocowanie wsporników do drewnianych listew za pomocą dołączonych śrub
Bezpieczeństwo	Podczas instalacji nosić ochronniki słuchu, okulary ochronne, maskę przeciwpyłową i rękawice
Konserwacja	W razie potrzeby nałożyć farbę antykorozyjną; regularnie sprawdzać mocowanie
Udźwig	Tylko ciężar własny drzwi; nie wieszać ciężkich przedmiotów
Gwarancja	Elektroniczny certyfikat gwarancyjny dostępny na www.vevor.com/support
Pomoc techniczna	www.vevor.com/support
Producent	Shanghaimuxinmuyeyouxiangongsi, Szanghaj, Chiny
Przedstawiciel UE	Mainzer Landstr.69, 60329 Frankfurt nad Menem, Niemcy
Importer USA	Sanven Technology Ltd.

Często zadawane pytania - A70002102 Vevor

Jakie narzędzia są potrzebne do zainstalowania tego zestawu konstrukcyjnego bramy?

Będziesz potrzebować wiertarki, wierteł do otworów pilotowych, wkrętaka krzyżakowego oraz ewentualnie klucza. Pamiętaj o noszeniu środków ochrony (rękawice, okulary) podczas instalacji.

Czy ten zestaw jest kompatybilny ze wszystkimi typami drewnianych drzwi?

Ten zestaw jest przeznaczony do małych drzwi do szopy, drzwi ogrodowych, bram wjazdowych, drzwi do wybiegu, drzwi do stodoły itp. Pasuje do standardowych drewnianych drzwi. Sprawdź, czy grubość drewnianych listew umożliwia zamocowanie dołączonych śrub.

Ile zestawów jest zawartych w modelu A70002102?

Model A70002102 zawiera 2 kompletne zestawy wsporników, co pozwala na zamontowanie dwojga drzwi lub podwójnej bramy. Model A70002101 zawiera 1.

Jak zamontować samozatrzaskową zasuwkę?

Po wycentrowaniu zasuwki na zamkniętych drzwiach zaznacz i wywierć otwory pilotowe. W przypadku samozatrzasku wywierć otwór w słupku i przymocuj linkę zasuwki do pierścienia (patrz rysunek way2 w instrukcji).

Jaki jest materiał zestawu?

Zestaw jest wykonany z wysokiej jakości stali Q235A z czarnym wykończeniem dla lepszej odporności na korozję.

Czy mogę użyć tego zestawu do ciężkiej bramy lub drzwi garażowych?

Nie, ten zestaw jest przeznaczony do utrzymania tylko ciężaru własnego drzwi. Nie używaj go do ciężkich drzwi ani do wieszania przedmiotów. Do cięższych zastosowań wybierz wzmocniony zestaw.

Jak konserwować zestaw, aby zapobiec rdzy?

Jeśli powłoka jest uszkodzona, nałóż farbę antykorozyjną na odsłonięte miejsca. Regularnie usuwaj kurz i zanieczyszczenia, aby uniknąć zastoju wilgoci.

Czy jest gwarancja na ten produkt?

Tak, Vevor udostępnia elektroniczny certyfikat gwarancyjny. Zarejestruj swój produkt na www.vevor.com/support, aby skorzystać z pomocy technicznej i gwarancji.

Czy dołączone śruby są wystarczające do standardowej instalacji?

Tak, zestaw zawiera śruby z łbem okrągłym M5*30, śruby z łbem płaskim M5*40 i M5*25 w wystarczającej ilości do zamocowania wszystkich wsporników. Postępuj zgodnie z instrukcją, aby uzyskać dokładną liczbę.

Czy mogę kupić części zamienne osobno?

Tak, możesz skontaktować się z obsługą klienta Vevor za pośrednictwem www.vevor.com/support, aby zamówić części zamienne, takie jak wsporniki lub śruby.

INSTRUKCJA OBSŁUGI A70002102 Vevor

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support

ZESTAW DO BUDOWY BRAMY RAMOWEJ

INSTRUKCJA OBSŁUGI

MODEL: A70002101 i A70002102

Nadal staramy się oferować Państwu narzędzia w konkurencyjnych cenach.

„Oszczędź połowę”, „Połowa ceny” lub inne podobne wyrażenia używane przez nas stanowią jedynie szacunkowe oszczędności, jakie możesz uzyskać, kupując u nas określone narzędzia w porównaniu z głównymi markami i niekoniecznie oznaczają one objęcie wszystkich kategorii narzędzi oferowanych przez nas. Uprzejmie przypominamy, aby dokładnie sprawdzić, czy składając u nas zamówienie faktycznie oszczędzasz połowę w porównaniu z głównymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

BRAMA RAMOWA

ZESTAW BUDOWLANY

MODEL: A70002101 i A70002102

Uwaga: Wygląd produktu, który otrzymasz, ma wpływ na jego ostateczny wygląd.

POTRZEBUJESZ POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Skontaktuj się z nami: Wsparcie techniczne i certyfikat E-Gwarancji www.vevor.com/support

To jest oryginalna instrukcja, przed użyciem należy uważnie przeczytać wszystkie instrukcje. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu będzie zależał od produktu, który otrzymałeś. Prosimy o wybaczenie, że nie poinformujemy Cię ponownie, jeśli w naszym produkcie pojawią się jakiekolwiek aktualizacje technologiczne lub oprogramowania.

Ważne instrukcje bezpieczeństwa

	Ostrzeżenie - Aby zmniejszyć ryzyko obrażeń, użytkownik musi zapoznać się z treścią niniejszej instrukcji. Przeczytaj uważnie instrukcję obsługi.
	Ostrzeżenie: Podczas stosowania tego produktu należy używać ochronników słuchu.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić okulary ochronne.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić maskę przeciwpyłową.
	Ostrzeżenie: Podczas stosowania tego produktu należy nosić rękawiczki.

OSTRZEŻENIE!

1. Przeczytaj uważnie instrukcję.
2. Po otrzymaniu towaru należy sprawdzić, czy akcesoria są kompletne.
3. Produkty można stosować do małych drzwi szop, np. ogrodowych drzwi, drzwi podjazdowe, drzwi do zagród, drzwi do stodół, drzwi różnego rodzaju itp.
4. Zmontowane drzwi mogą utrzymać jedynie swój własny ciężar i nie mogą wytrzymać obciążenia ludzi ani wieszania ciężkich przedmiotów.

OPIS PRODUKTU

Drzwi ogrodowe, ogrodzenia, płoty itp. są zazwyczaj wykonane z drewna. Drzwi drewniane na zewnątrz, poddane długotrwałemu działaniu słońca i deszczu, łatwo ulegają oznakom starzenia, wiotczenia, drżenia i innym zjawiskom. Dzięki temu można naprawić drewniane drzwi poprzez podporę ościeżnicy, aby przedłużyć ich żywotność.

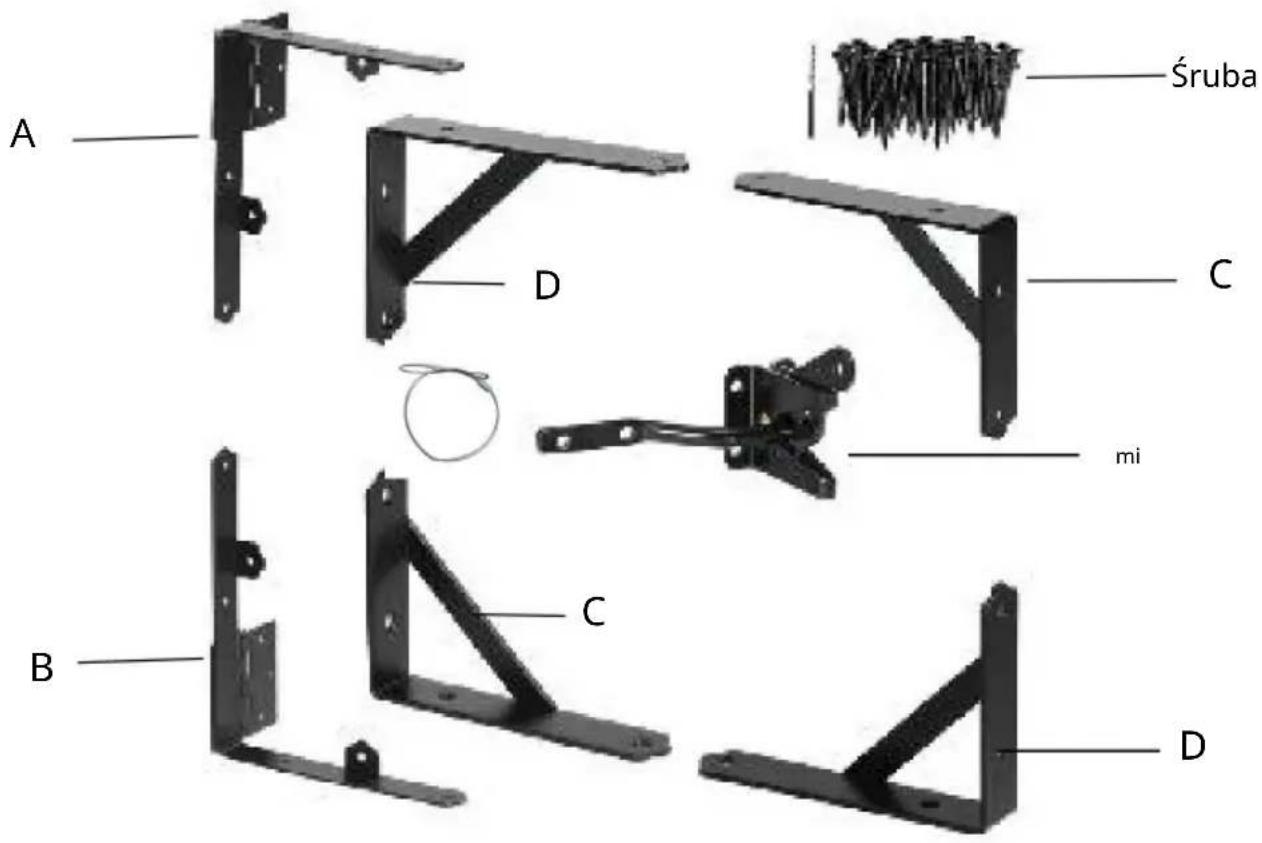

STRUKTURA PRODUKTU

Przedmiot	Opis	Ilość
A	Górny wspornik 1 szt.
B	Uchwyt dolny	1 szt.
C	Wspornik kątowy I	2 szt.
D	Wspornik kątowy II	2 szt.
mi	Zatrzask montażowy	1 szt.
	Śruba z łbem okrągłym M5*30	6 szt.
	Śruba z łbem płaskim M5*40	20 szt.
	Śruba z łbem płaskim M5*25	20 szt.

PROCEDURA INSTALACJI

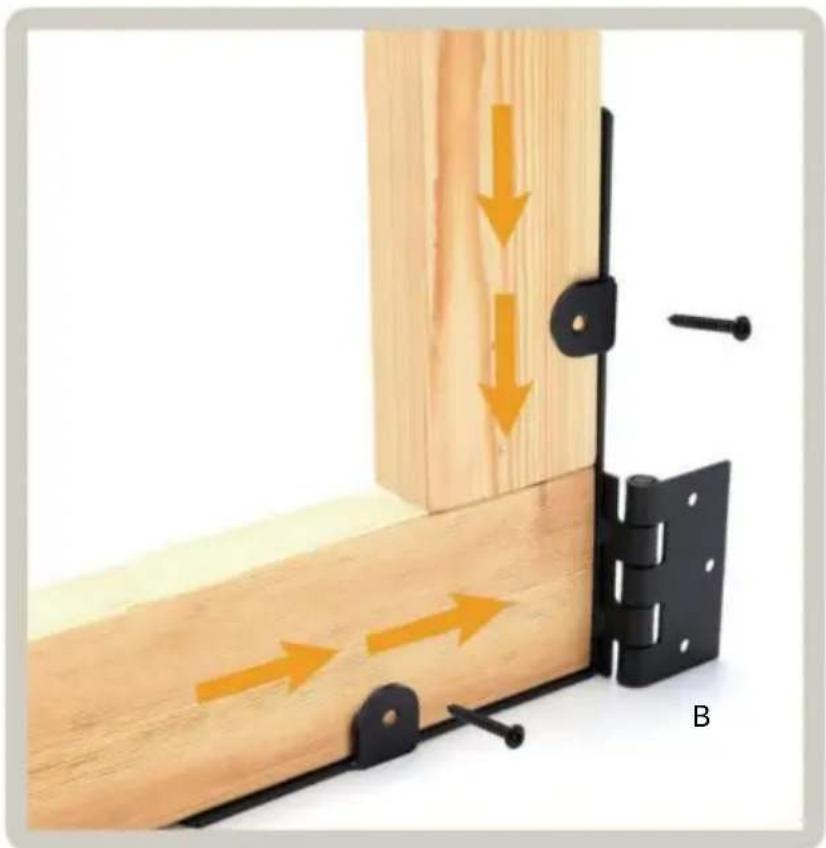

1. Założ listwę drewnianą do dolnego wspornika A i zamontuj śruby M5*40 z łbem płaskim w otwory łbowe stożkowe.

1. Zamontuj górny wspornik A w tym samym miejscu, tak jak w przypadku dolnego wspornika B.

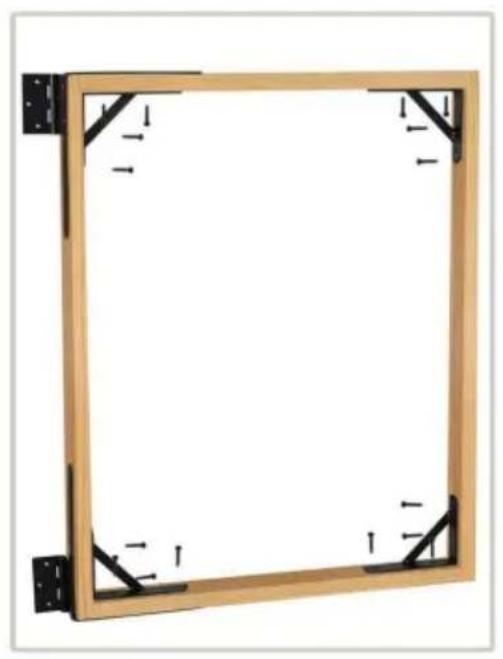

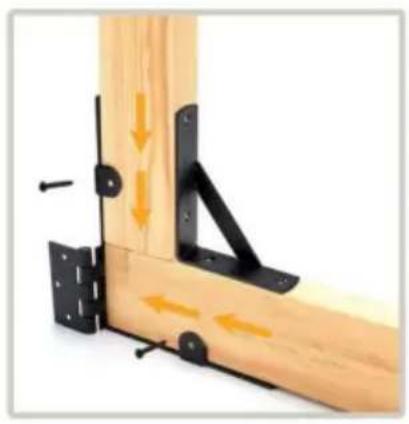

1. Zamontuj wsporniki kątowe

C/D do narożników

brama przykręcana śrubami M5*25.

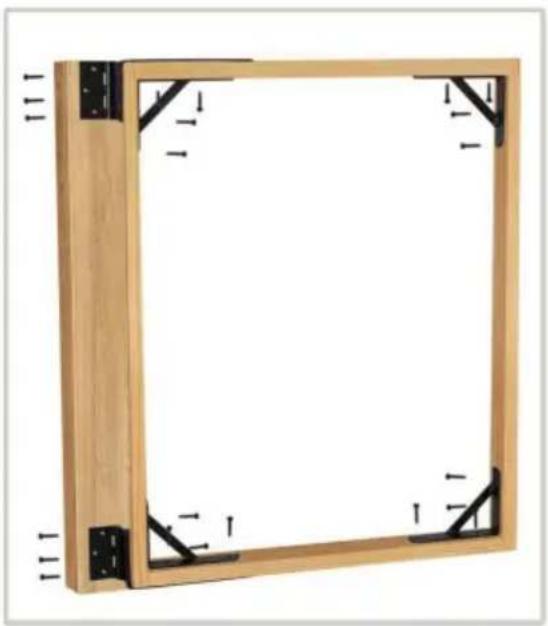

1. Przymocuj zawiasy do ramy bramy za pomocą śrub M5*40.

1. Zamontuj zatrzask do bramki za pomocą śrub M5*30.

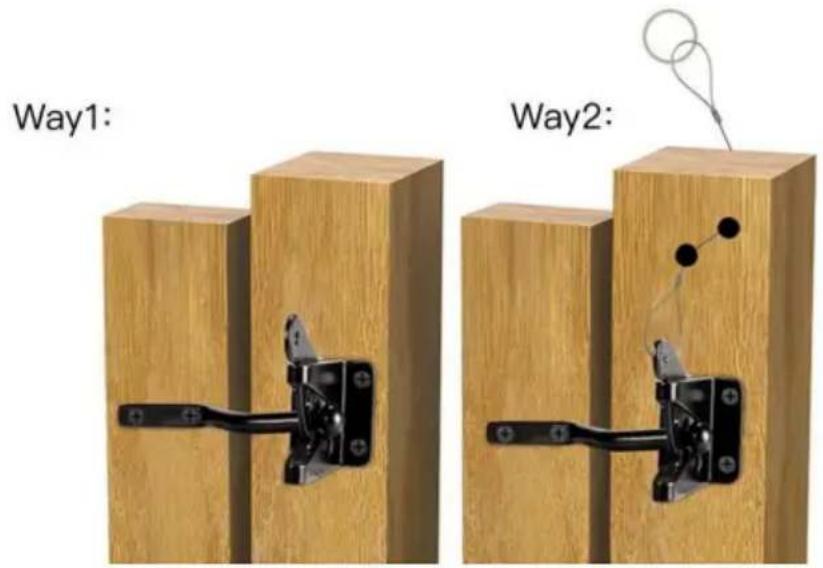

5.1: Zamknij bramę i wyśrodkuj zatrzask. 5.2: Zaznacz miejsca otworów na śruby, wywierć cztery otwory pilotażowe pod zatrzask i dwa otwory pod drążek. 5.3: Jeśli potrzebujesz samoblokującego się elementu, wywierć otwór w słupku i przymocuj drut od zatrzasku do

PARAMETR

ModelSPECYFIKACJA	A70002101	A70002102
Tworzywo	Q235A	Q235A
Styl		Model „7“Model „7“
Numer	1 zestaw	2 Zestawy
	CzarnyKolor	Czarny

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, szanghaj 200000 CN.

Przedstawiciel KE: E-CrossStu GmbH.

Mainzer Landstr.69, 60329 Frankfurt nad Menem.

ODPOWIEDZIALNOŚĆ W WIELKIEJ BRYTANII: YH CONSULTING LIMITED.

Wsparcie techniczne i certyfikat gwarancji elektronicznej www.vevor.com/support
